Крыша Судейкина: История создания и Устройство – Достоинства и недостатки

Как сделать крышу Судейкина

Принципиальных отличий между установкой изоляции и кровельных материалов для крыши Судейкина и классической мансарды нет

Нужно обратить внимание на то, что в отличие от стандартной двухскатной кровли, учитываются необычные для наших современных инженеров треугольные опорные элементы, которые рассчитываются по другой формуле от обычных квадратов. Пошаговый проект, как устанавливается крыша от Судейкина, выглядит следующим образом:

1. Укрепляются стоечные балки по углам здания. У этих досок обязательно должна быть равная величина;
2. Стойки образуют абстрактный квадрат, по верхним частям досок нужно сделать специальную обвязку при помощи брусьев и создать правильный четырехугольник;
3. Далее требуется рассчитать центр каждой горизонтальной балки и стены здания, естественно эти величины должны совпадать;
4. Установите еще четыре стоечных доски, но их монтируем уже в центре каждой горизонтальной балки и стены. Чтобы Вам было легче, советуем отмечать на боковых поверхностях здания и досках центральные точки при помощи мела;
5. После вымеряем оптимальные размеры брусьев, которые образуют каркас крыши. Для большего удобства нужно присоединить центральные стойки к обвязкам по углам и приподнять их на стоечных балках;
6. Балка, на которую приходится давление всех остальных несущих досок, находится в центре. По умолчанию её высота выше все остальных стоек, за счет этого и образуется знаменитый угол Судейкина и обтекаемые углы;
7. Далее при помощи специальных строительных гвоздей, соединяем горизонтальную центральную стойку в центре сооружения, чем упрочняем весь конструктив, и монтируем брусья, которые объединят крышу. Эти доски обязательно должны выступать за пределы стены, чем образуют карнизный свес. Чем ниже он будет, тем проще смонтировать водосточную систему.
8. Далее на дом нужно установить горизонтальные брусья, которые объединят фронтоны, стоечные доски и бруски, после чего образуется правильный объемный квадрат;
9. Архитектор Судейкин настаивал на том, что нужно использовать для установки только мощные крепежные элементы. Это могут быть саморезы, гвозди 100 или 200 (если позволяет материал покрытия). После монтажа каждого элемента проверяйте прочность конструкции, иначе долговечность крыши составит не более 20 лет.
10. В качестве материала, как мы уже говорили, нужно подобрать либо поверхности с мелкими ячейками, либо быстрорезные. Оптимальным решением будет мягкая битумная черепица, металлический оцинкованный профиль (желательно, окрашенный с двух сторон), дерево. Стоит отметить, что Григорий Судейкин рассчитывал стандартную конструкцию крыши именно для железного покрытия.

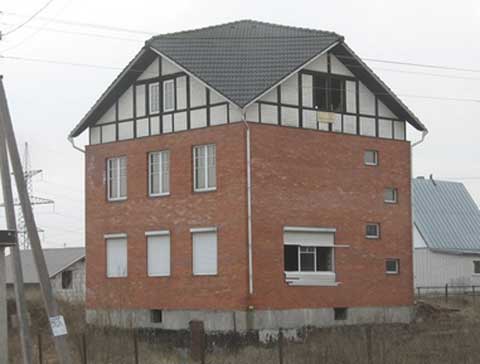

Фото — Деревянная крыша Судейкина

К сожалению, такое простое и красивое описание крыши не пользуется сейчас успехом. Многие хозяева просто считают непрактичным возводить дома из монолита в форме квадрата. Но Вы можете попробовать самостоятельно просчитать крышу Судейкина для своего нетипового проекта.

Наследие русского архитектора Судейкина

Григорий Судейкин — выдающийся русский архитектор создал немало планировок для частной застройки загородного типа. Его работы с чертежами и расчетами применяются и по сей день, но особую славу архитектору принес проект крыши, названной в честь своего творца.

Отличительными особенности этого проекта были не только формы скатов и их количество, но и конструктив. Состав крыши включает в себя восемь треугольников, половина которых расположена углом вверх, а другая половина — углом вниз.

В данной конструкции отсутствует стандартная стропильная система. Сборка основания производится из брусьев, которые опираются на центральный столб

Важно учитывать, что для лучшего зрительного сочетания крыши со стенами стоит использовать оптимальное соотношение высоты стен к их длине, например ¾

Данная кровельная система не предназначена для домов сложной формы, строение должно быть выполнено в форме квадрата. Допускается прямоугольная форма, но изготовление крыши в этом случае усложняется.

Выбор данной схемы позволяет с максимальной выгодой использовать мансардное помещение, а установка во фронтах окон сделает помещение светлым и пригодным для жилья. Сам автор данного проекта отмечал, что устройство его крыши позволяет получить наибольший размер мансарды, при расходовании наименьшего количества материала.

В декоративном плане крыша Судейкина не отстает от практической составляющей. Она прекрасно украшает дома квадратной формы, позволяя оторваться от стереотипов.

Советы и рекомендации

При строительстве дома по проекту Судейкина своими руками, главное – правильно выбрать материал. В данном случае многие специалисты рекомендуют выбирать материалы, которые при необходимости можно будет разрезать довольно быстро, например, гибкую черепицу либо профнастил.

Процесс укладки кровельных и теплоизоляционных материалов происходит таким же образом, что и при обустройстве односкатных и двускатных конструкций.

Кроме этого, рекомендуется учитывать тот факт, что большинство деталей, используемых в процессе строительства, не изготовляются серийно, именно поэтому стоит понимать, что большую часть монтажа придется выполнять самостоятельно вручную.

Проведение расчетов рекомендуется доверить профессионалу. Обусловлено это тем, что при допущении малейшей ошибки конструкция будет испорчена и желаемого результата достигнуто не будет.

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют. Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек

Система отвода дождевой воды и ее конструкция

У конструкции крыши Судейкина отсутствуют разжелоба и енды, горизонтальные поверхности, где в основном происходит скапливание снега и образование «снежных карманов».

Такие карманы на простых крышах доставляют домовладельцам много неприятностей и хлопот. Скопившийся снег весной подтаивает, образуя наледь внизу, от которой постепенно начинает просачиваться влага, попадая в маленькие поры и трещины кровельного покрытия, разрушая тем самым его и вызывая протечку кровли.

• Экономия в процесс устройства такой кровли заключается в отсутствии необходимости установки по всему периметру дома водоотводных желобов, забивающихся в летнее время грязью и мусором, а в зимнее время обледенелый и скопившийся снег не позволяет собирать талую воду.
• Такая крыша не задерживает воду и снег, потому что отличается большим уклоном.
• Чтобы эта система водоотвода нормально функционировала необходимо устанавливать специальную защиту от мусора и делать подогрев лотков в определенные периоды, что вместе с покупкой системы водоотвода и работами по ее монтажу стоит дороговато.
• В проектах Г. Судейкина дождевая и талая вода собирается в водоприемные воронки.

В старом издании книги имеются расчеты, демонстрирующие выгоду конструкции автора в сравнении с иными видами крыш.

К примеру, для крыши Судейкина размеров 7х7 аршин (1 кВ. сажень – 4,5 кВ.м.; 1 аршин – 0,7 м) необходимо 18,5 кв. саженей железа, на 2-скатную кровлю потребуется 21,3 кВ. саж.

Полезная площадь пространства чердака крыши Судейкина при этом равняется 9,8 кВ. саж, у 2-скатной – 4,07 кв. саж.

Другие крыши имеют меньшие полезные площади. В данном архитектурном альбоме представлены проекты крыш, в центре которых располагается столб, служащий опорой всей конструкции. Однако современные строители и архитекторы доказали, что это для крыши Судейкина не обязательно. Чтобы обходиться без столба, необходимо усиливать несущие конструкции и делать острее высшую часть крыши.

Почему крыша Судейкина не стала популярной?

Хотя крыша Судейкина имеет явные преимущества перед другими видами кровель, она с трудом приживается в строительстве. Все потому, что такая крыша в идеале устанавливается на домах квадратной формы. Хотя и это спорный вопрос.

Возможен монтаж нескольких крыш Судейкина, соединяя их между собой, однако в подобных случаях появляются ендовы. По своей эстетичности такие крыши не всегда устраивают застройщиков, хотя они и имеют высокую функциональность.

Крыши Судейкина нуждаются в соблюдении пропорций между длиной и высотой стен дома. Нужно, чтобы данная пропорция была в отношении 75 процентов высоты к 100 процентам длины стены.

Если брать другие пропорции крыши Судейкина, то визуально она становится плоской, хотя нарушение ее функциональности не происходит.

На этих крышах используется рулонный или мелкоштучный кровельный материал. Применительно к металлопрокату (металлочерепица или профлист) будет много отходов, из-за чего вся экономия будет сведена к нулю.

Технологией возведения конструкций Судейкина предполагается ручное изготовление опорных кровельных элементов, потому что в настоящее время это редкое решение кровли серийно не изготавливается. Кроме этого, необходим точный расчет конструкций, который не каждый способен сделать, а заказывать у специалистов будет накладно.

Самым оптимальным размером дома в плане считается 140 кв.м., при котором крыша Судейкина может предстать во всем блеске.

Однако, несмотря на редкость подобных проектов, такая крыша уже привлекла внимание, и может даже сильно распространиться. Ведь для этого имеются все предпосылки – конструкция отлично приспособлена под современные материалы, стили и требования

Она имеет огромный запас для рационального применения в архитектуре.

Конструкция Судейкина

Автором конструкции является архитектор Григорий Судейкин. В 1914 году он издал книгу, в которой подробно описывал своё изобретение, пригодное для использования в строительстве зданий различного назначения. Изобретение Судейкина стало настоящей сенсацией. Практически все модели, используемые сегодня, уже были известны. Отличительной особенностью крыши Судейкина являлось отсутствие стропильной системы. Брусья устанавливают таким образом, что образуется восьмигранный купол. Затем укрепляют кровлю, которая состоит из такого же количества треугольников. В центре крыши расположен опорный столб. Чтобы наличие столба не нарушало пространство чердачного помещения, нужно увеличить несущую способность остальных конструкций. Верхняя часть купола должна быть поднята под более острым углом.

В своей книге Судейкин привёл расчёты, доказавшие, что его изобретение отличается экономичностью и практичностью. На возведение такой крыши уходит значительно меньшее количество строительного материала, а пространство второго этажа может быть использовано более продуктивно.

Недостатки кровли

Изобретение гениального архитектора было довольно быстро забыто. Некоторые детали её конструкции необходимо было изготавливать вручную, так как они не подлежали серийному производству. Идею Судейкина иногда использовали в советской архитектуре. Однако увидеть эту конструкцию в частном строительстве до недавнего времени было очень сложно. Возрождение идеи принадлежит энтузиастам, постаравшимся воссоздать крышу по старым чертежам. В настоящее время конструкция Судейкина по-прежнему не используется в массовом строительстве. Тем не менее, некоторые строительные фирмы предлагают её возведение своим клиентам.

Существует множество причин, мешающих использовать изобретение в промышленном масштабе. Некоторые архитекторы просто не знают о его существовании. Кроме этого, крыша Судейкина имеет необычный внешний вид, который может понравиться далеко не каждому клиенту. Для того, чтобы возвести конструкцию, необходимо провести немалое количество высокоточных расчетов, осуществить которые под силу не всем специалистам. Крыша подходит только для квадратных построек, а при её возведении не рекомендовано использование некоторых кровельных материалов.

Достоинства кровли

Несмотря на сложности, возникающие при строительстве, конструкция Судейкина набирает всё большую популярность. Для возведения крыши необходимо использовать мелкоячеистые материалы. Это могут быть битумная или керамическая черепица. Помимо этого, можно использовать рулонные или ненаправленные листовые материалы. При применении металлочерепицы следует учитывать тот факт, что листки должны иметь треугольную форму и располагаться в одном направлении.

Вероятно, при строительстве крыши Судейкина придётся использовать большее количество кровельного материала. Однако владельцы домов, построенных с применением этой конструкции, характеризуют крышу только с положительной стороны. Одно из главных преимуществ состоит в большем количестве свободного пространства, которое было бы недоступно при использовании другой модели кровли. Благодаря особенной форме крыша Судейкина не накапливает снег в большом количестве.

Есть у конструкции и другие немаловажные достоинства, например, отсутствие горизонтальных участков водостоков. Собравшаяся по желобам вода переходит в водосточные труды. Между скатами крыши нет разжелобков, поскольку все углы наклона кровли выпуклые. Разжелобки способствуют накоплению льда, воды или снега. Со временем это приводит к порче кровельного материала. Чердачное помещение всегда будет очень хорошо освещено, поскольку есть возможность разместить окна на всех фронтонах. Конструкция Судейкина не требует специального мансардного окна. Высокоточные расчёты показали, что под такой крышей можно использовать до 90% пространства.

Новым по-прежнему называют хорошо забытое старое. Изобретение архитектора, жившего в дореволюционной России, вновь возвращается в строительное ремесло. Распространение тенденции, вероятно, приведёт к тому, что конструкция будет использоваться для строительства целых коттеджных посёлков. Универсального решения для каждой отдельно взятой постройки не существует. При строительстве нужно учитывать не только возможность использовать чердачное помещение, но и ряд других факторов. Однако, по мнению специалистов, изобретение Судейкина имеет больше достоинств, чем недостатков.

Достоинства крыши Судейкина ↑

Проект Судейкина имеет немало практических преимуществ. Отметим несколько основных:

• возможность максимального использования чердачного пространства под жилое помещение, благодаря удобной высоте кровли;
• небольшой чердак над мансардой образует своеобразную вентиляционную прослойку, что существенно повышает эффективность теплоизоляции жилья;
• четыре больших фронтонных окна наилучшим образом решают вопрос освещенности мансарды;
• отсутствие «карманов» типа ендова обеспечивает отсутствие образования снежных мешков и накопления влаги;
• большая крутизна кровли обеспечивает беспрепятственный отвод осадков без создания систем водоотведения. Это приводит к существенной экономии строительного материала. К примеру, если сравнить объем кровельного материала для конструкции Судейкина и обычной двухскатной, то в первом случае он окажется несколько меньше.

При таком количестве достоинств даже странно, что подобная конструкция не стала очень востребованной. Дело в том, что крыша Судейкина имеет такие минусы, которые мешают ее массовому признанию. Прежде всего в этой оригинальной конструкции:

• большую часть элементов невозможно изготавливать серийно, что оборачивается серьезным объемом работ и потерей времени;
• для каждой конкретной кровли выполняют профессиональный расчет;
• подходит не любой материал.

Чердачные и бесчердачные скатные крыши

Бесчердачная крыша больше подойдет для теплого климата, пространство на ней можно организовать в виде патио, балкона или сада

Чердачные – такие крыши, где между верхним этажом здания и кровельной конструкцией есть перекрытие. Оптимальны для использования в холодных климатических зонах за счёт возможности утепления перекрытия, что существенно улучшает теплотехнические характеристики здания и уменьшает затраты на отопление. Также чердачные крыши позволяют устроить дополнительное помещение жилого или хозяйственного назначения – мансарду или чердак.

Чердачные крыши повысят теплоизоляцию дома и добавят полезное пространство

Важно! Cкорее всего подобное решение потребует дополнительного утепления кровельной конструкции

История возникновения и конструкция

В 1914 году знаменитый русский архитектор Григорий Михайлович Судейкин выпустил собственную книгу, которая называется «Альбом проектов зимних дач, изб, особняков». Это издание стало настоящим учебником, да и просто настольной книгой для многих поколений проектировщиков, архитекторов и дизайнеров. В ней можно было почерпнуть множество интересных идей и конструктивных решений, но более всего внимания привлекла оригинальная конструкция крыши.

Особенностью кровли Судейкина является отсутствие традиционной стропильной системы. Ее каркасом является стоечно-балочная конструкция, опирающаяся на центральный столб-стойку. Таким образом, крыша состоит из 8 треугольников, четыре из которых стыкуются острием вниз, а остальные острием вверх.

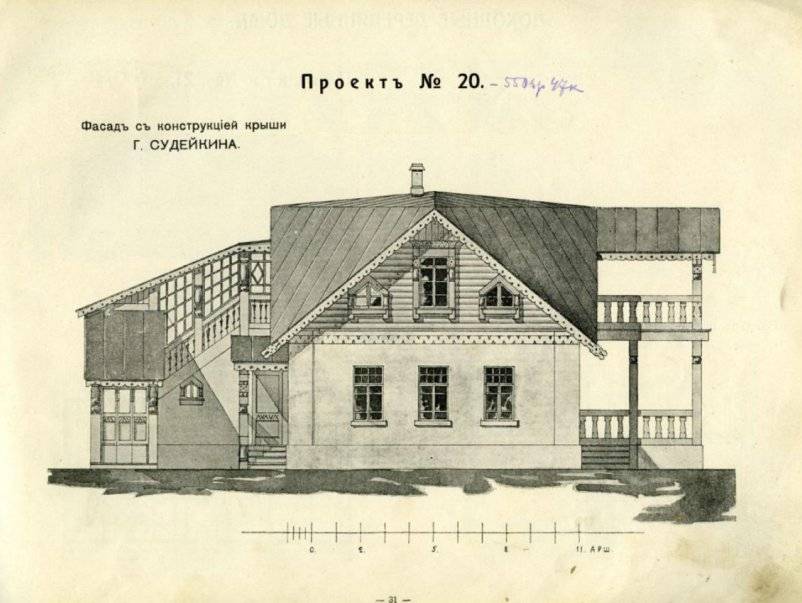

Фрагмент справочника «Альбом проектов зимних дач, изб и особняков» 1914 года

Оригинальный проект кровли Судейкина

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Преимущества и недостатки крыши Судейкина

Крыша Судейкина представляет собой восьмигранный купол, в нем располагаются 8 скатов треугольной формы, 4 из них направлены острием вниз и примыкаются к 4-м оставшимся с острием вверх. Такая конструкция также предусматривает наличие 4-х фронтонов. Самая оптимальная форма дома при возведении такой кровли – прямоугольная, но также можно использовать и квадрат.

Среди основных достоинств кровли можно выделить:

1. Возможность существенного расширения размеров чердака за счет большой высоты крыши, вплоть до оборудования полноценной комнаты;
2. Над мансардой образуется небольшое чердачное помещение, которое служит своеобразной вентиляционной прослойкой, благодаря этому улучшаются теплоизоляционные свойства строения;
3. Отсутствие «карманов» на кровле и хороший уклон скатов позволяют беспрепятственно удалять с ее поверхности любые осадки;
4. Большое число фронтонных окон существенно решает вопрос с освещенностью в помещении;
5. Монтаж кровли и стропильной системы не требует огромного количества материалов в сравнении с иными крышами.

Однако, крыша Судейкина имеет и существенные недостатки, которые препятствовали ее массовому строительству и перевели в разряд архитектурного строения прошлого века. В первую очередь это необходимость индивидуальных расчетов для каждого конкретного здания профессиональными инженерами-строителями, и, если в них где-то будет допущена ошибка, конструкция никогда не соберется. Второй недостаток – строительные материалы изготавливаются под заказ и большинство из них трудно найти на рынке услуг в массовой продаже, так как они имеют нестандартные размеры.

Достоинства плоской крыши:

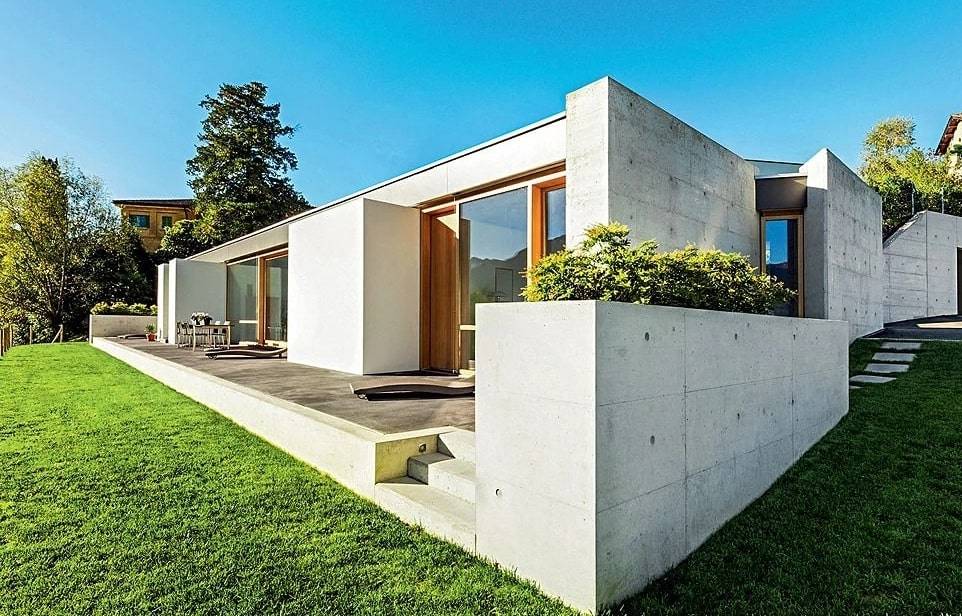

1. Современный внешний вид.
2. Сохранение полезной площади на крыше.
3. Снег чистить не нужно, так как он не может скопится выше парапетов.
4. Не нужны снегозадержатели.
5. На вас не упадет сосулька.
6. Простота установки и обслуживания вспомогательных систем (кондиционер, рекуператор).
7. Высокая скорость монтажа плоской кровли (2-3 дня), но при этом используемые материалы дорогие.
8. Монтаж возможен круглый год.
9. Низкая вероятность ошибки при монтаже плоской крыши.
10. Легкая ремонтопригодность в сравнении со скатными крышами.
11. Безопасность проведения работ на плоской крыше.
12. Простая система водостоков.
13. Возможность эксплуатации пространства на крыше.
14. Большие возможности интерьера за счет большого пространства от железобетонного перекрытия.
15. Меньшая площадь отделки дома, так как нет фронтонов.

Особенности

Вновь просыпается интерес к технологии, придуманной более 100 лет назад, поскольку ее преимущества неоспоримы до сих пор. Технология «Судейкина» вновь приобретает популярность в современной архитектуре. Все это связано с долговечностью, качеством и надежностью эксплуатации данной конструкции, учитывая применение современных строительных материалов.

Кровля, устроенная таким образом, смотрится стильно. Особенностью является практически полностью эксплуатируемый чердак, который создается благодаря особенностям такой стропильной системы.

Технологию удобно применять для домов квадратной формы. В теории возможно применение данного типа крыши и в домах прямоугольной формы. Но на практике этот процесс трудоемок, особенно, учитывая сложность расчета допустимой несущей нагрузки на балки. В последнем необходима сложно сочлененная крыша из двух квадратов.

Из-за того, что все углы выпуклые, между скатами нет желобков, которые зимой забиваются льдом и снегом.

Покрывается крыша рулонными материалами. Они легко режутся и оставляют меньшее количество отходов. Для этого подходит мягкая кровля, например, битумная черепица. Оцинковка тоже может быть использована в качестве покрытия.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами

В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки

Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

• шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
• шаг 1,4, длина 3, сечение 75х125 мм;
• шаг 2,15, длина 5 м, сечение 100х250;
• шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ногИсточник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

• если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
• металлочерепица – угол в 14°;
• профнастил – 12°;
• битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
• рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крышиИсточник arhplan.ru

Технология

Стандартный алгоритм сборки кровельной системы по проекту Судейкина с деревянными фронтонами состоит из следующих этапов:

• по углам коробки монтируются 4 вертикальных (коротких) опорных стойки (одинакового размера);
• сверху стоек выполняется обвязка из брусьев с образованием квадрата;
• к середине каждого бруса горизонтальной обвязки крепится вертикальная стойка (еще 4 штуки одинакового размера);
• крепят наклонные брусья, объединяющие вертикальные стойки и горизонтальную обвязку (над стойками) во фронтоны;
• посредине монтируют опорную балку, ее размер зависит от габаритов здания и желаемого наклона скатов;
• от вершин фронтонов прокладывают бруски к опорному столбу, чтобы край выступал на ширину карниза;
• выполняют горизонтальную обвязку фронтонов брусом;
• сверху выполняют обрешетку.

Когда крыша такой конструкции изначально закладывается в проект каменного дома, фронтоны выкладывают из стенового материала. Под мауэрлат заливается армопояс, балку к фронтонам крепят на шпильки, между камнем и деревом обязательно прокладывают гидроизоляцию. Так сделал kollega.

KollegaУчастник FORUMHOUSE

По всему периметру фронтонов залит армопояс со шпильками d 12 мм. Через прокладку из рубероида уложен и прикручен мауэрлат. Балками 100х100 мм связали вершины 4-х фронтонов, получился квадрат (почти). Посередине поставили опорный столб 150х150 мм. Внизу он опирается на армопояс между 1 этажом и мансардой. Связали опорный столб с балками, уложили балки чердака 200х50 мм, приколотив две из них к опорному столбу. Между балками – 59 см для удобства укладки утеплителя. Установили 4 стропилины: от вершины столба к вершинам фронтонов; установили остальные стропила.

Подведем итоги

Помимо наибольших размеров мансарды и прекрасного внешнего вида, крыша Судейкина может похвастаться удобством в плане отсутствия необходимости чистки снега в холодное время года. Для сбора стоков устанавливаются желоба для сбора воды со скатов, монтируются воронки по углам.

Возможность отказа от центрального несущего столба рассматривал сам архитектор, пытавшийся усилить конструкцию с помощью тросов. По расчетам современных инженеров построить крышу без центрального упора возможно при увеличении наклона верхней части кровли с одновременным усилением балок.

Проект такого типа проверен владельцами на практике. Для многих выбор данной кровельной системы обусловлен вовсе не большей полезной площадью, а возможностью отказаться от стандартных схем в случае использования четырех скатов. Каждый сам решает, стоит ли повторять проект, разработанный еще в прошлом веке, но актуальность данного решения подтверждена на практике.Те же, кто решился изготовить такую нестандартную крышу, рады результатам и довольны возможностью отступить от шаблонов.

С этим читают
