Водяной теплый пол своими руками: устройство и монтаж теплого водяного пола, пошаговая инструкция

Водяной теплый пол под плитку

Жидкостные нагревательные элементы в данном случае состоят из отопительных трубок, образующих коллектор, в качестве теплоносителя используется вода. Правильно смонтированный и спроектированный водяной теплый пол распределяет тепло в помещении не менее равномерно и эффективно, чем электрические системы. Все основные коммуникации спрятаны под бетонной стяжкой и не мешают при расстановке мебели.

Устройство водяного теплого пола

Рассматриваемый вариант подходит больше для частных жилищ с автономным отоплением, в простой городской квартире обустроить водяной теплый пол в ванной или других комнатах проблематично. При правильном монтаже он способен заменить стандартное радиаторное отопление. Основные элементы жидкостных нагревательных систем:

• трубы ПВХ или металлопластиковые;
• теплоизоляция;
• демпферная лента самоклеющаяся;
• фурнитура для труб;
• краны;
• монтажные скобы;
• шкаф коллекторный;
• котел;
• насос.

Характеристики водяного теплого пола

При расчете жидкостных систем используются несколько другие величины, чем в нагревательных электроприборах. Решая задачу, как выбрать теплый пол под плитку, нужно составить смету, определив точное количество расходных материалов. Примерную длину трубы получаем по формуле: L = П/У х 1,1 + К х 2. Для правильных расчетов вам понадобятся следующие значения:

• П – площадь комнат;
• У – шаг укладки;
• К – расстояние от места входа до коллекторного шкафа.

Основные характеристики жидкостного пола:

1. Температура водяного пола – до 29°C (в ванных 33°C).
2. Максимальная длина труб в одном контуре – 120 м.
3. Диаметр труб – 16-25 мм.
4. Расход воды – до 30 л/час.
5. Оптимальная температура в котле – 40-55°C.

Плюсы и минусы водяного теплого пола под плитку

Преимущества жидкостных отопительных приборов, установленных в стяжке, составляют внушительный список. Водяной теплый пол под плитку обладает следующими достоинствами:

1. Для обогрева пространства используется метод излучения.
2. Не нужны настенные радиаторы.
3. Оптимальная влажность в комнатах.
4. Простота в эксплуатации.
5. Отсутствуют риски ожогов.
6. Экономия до 30%.
7. Долговечность.
8. Безопасность.

Минусы водяных полов:

1. Сложно реализовать в многоквартирном доме.
2. Толщина теплого пола под плитку с учетом утеплителя, труб и других элементов до 14-15 см, из-за чего происходит некоторая потеря высоты помещения.

Водяной теплый пол под плитку своими руками

Работы по установке жидкостного отопления с нижним подогревом осуществляются быстро, это простая задача для квалифицированного слесаря. Основные этапы, как происходит монтаж теплого пола под плитку:

1. Выравниваем и очищаем основу от мусора.
2. Устанавливаем распределительный шкаф.
3. Укладываем теплоизоляцию (пенопласт, пенополистирол).
4. Раскладываем демпферную ленту.
5. Крепим армирующую сетку.
6. Собираем на полу трубопровод.
7. Тип укладки труб – змейка или улитка.
8. Заполняем и тестируем теплый пол под плитку давлением в 1,5 раз выше номинального.
9. Заливаем финишную стяжку 3-6 см.
10. После высыхания кладем плитку.

https://youtube.com/watch?v=3d08pGYjrRA%250D

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Преимущества и недостатки системы

• высокая энергетическая эффективность;
• надежность;
• длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Особенности систем «теплый пол»

Как работает система

Нагревательный элемент греет покрытие пола, и теплый воздух поднимается от пола вверх. Поэтому температура на разных высотах равномерней, чем при отоплении конвекционными системами.

Теплая поверхность пола создает ощущение более высокой температуры в помещении.

Какой теплый пол экономичней и лучше греет

Эффективность теплого пола зависит от теплопотерь стен, окон и потолка, а также от правильно сделанного утепленного основания. По эффективности они одинаковы, ведь устройство теплых водяных полов отличается от электрических лишь используемой энергией.

Водяной пол экономичней электрического, однако его не всегда возможно установить в квартире.

Что лучше подходит для плитки и почему

Производители ленточных теплых полов пишут на упаковке, что на их нагревательные элементы плитка наклеивается без стяжки, но не сообщают, что наклеенная таким образом плитка отваливается в течение 1-2 лет.

Создание стяжки позволит улучшить прочность покрытия, и сократит шанс отслаивания и растрескивания отдельных плиток. И водяные, и электрические кабельные или матовые нагреватели одинаково подходят для укладки плитки.

Какая система экономичней

В разных регионах России электроэнергия, уголь и дрова стоят по-разному. В некоторых выгодней делать электрический теплый пол, в некоторых водяной с газовым или угольным котлом. Все зависит от доступности и цены энергоресурсов.

Но по средним показателям стоимости электрический теплый пол все-таки считается самым дорогим в эксплуатации.

Отсутствие испытаний системы отопления

После монтажа тёплых полов нужно провести испытания. В простонародье говорят опрессовку. Это когда в систему отопления закачивают воду или воздух с избыточным давлением и проверяют утечки.

Мы опрессовываем все системы, которые монтируем: отопления, водоснабжения и канализации

Если в систему закачивают воздух, то такую опрессовку называют пневматической, если закачивают жидкость (обычно это вода), то такие испытания называют гидравлическими.

Когда закачивается жидкость, то утечку лучше видно, чем при опрессовке воздухом. Существенный минус появляется зимой, система может размёрзнуться.

У нас были случаи, когда зимой опрессовку утепленной шведской плиты автомобильным компрессором делали

Или воду в отопление закачали весной, а дом не доделали до зимы и воду нужно сливать. Потом кто-то просверлил трубу и промолчал. Вы закончили ремонт, заполняете систему, а она течёт. А плитка или ламинат уже уложены.

Лучше когда система отопления стоит под давлением, и если кто-то просверлит трубу, сразу увидишь на манометре, что упало давление.

Такие ошибки намного проще исправить на этапе строительства, чем когда отделка уже сделана.

Чтобы не повредили трубу водяного тёплого пола при заливке стяжки, создайте в ней удвоенное рабочее давление. Это спасёт трубы от сминания или передавливания.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

• D = S / M * k, где
• D – общая длина труб,
• S – площадь комнаты,
• M – шаг укладки,
• k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

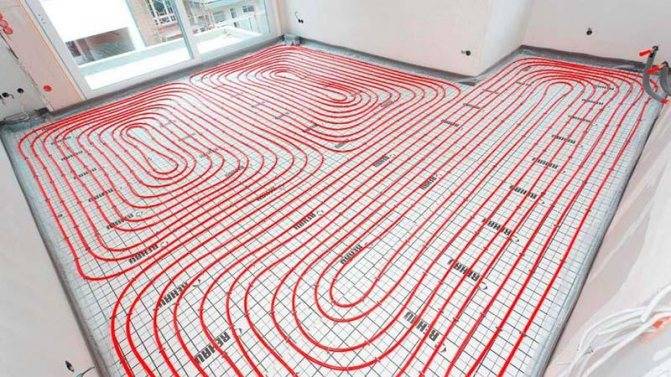

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

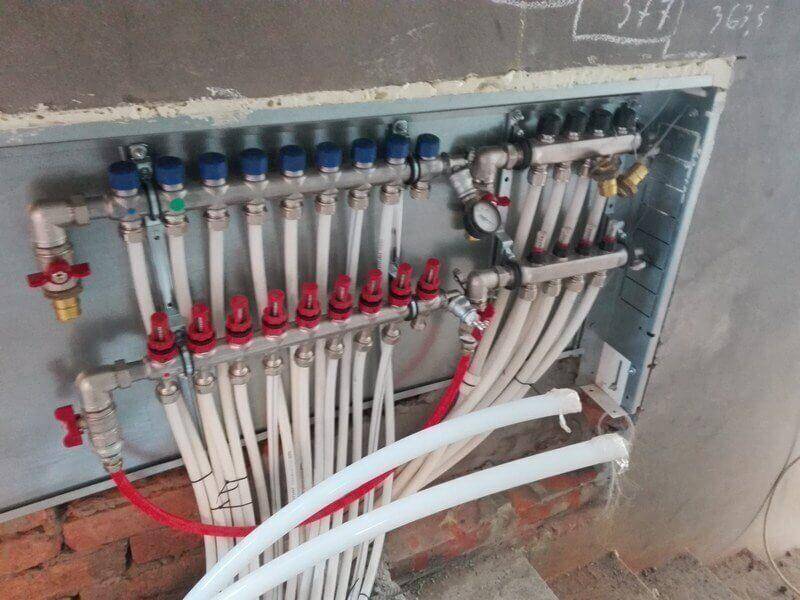

1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.

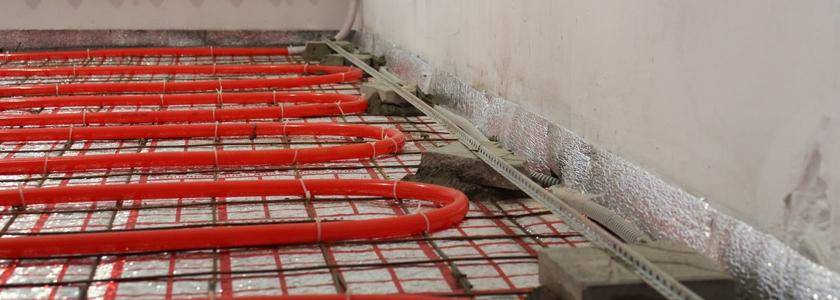

3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

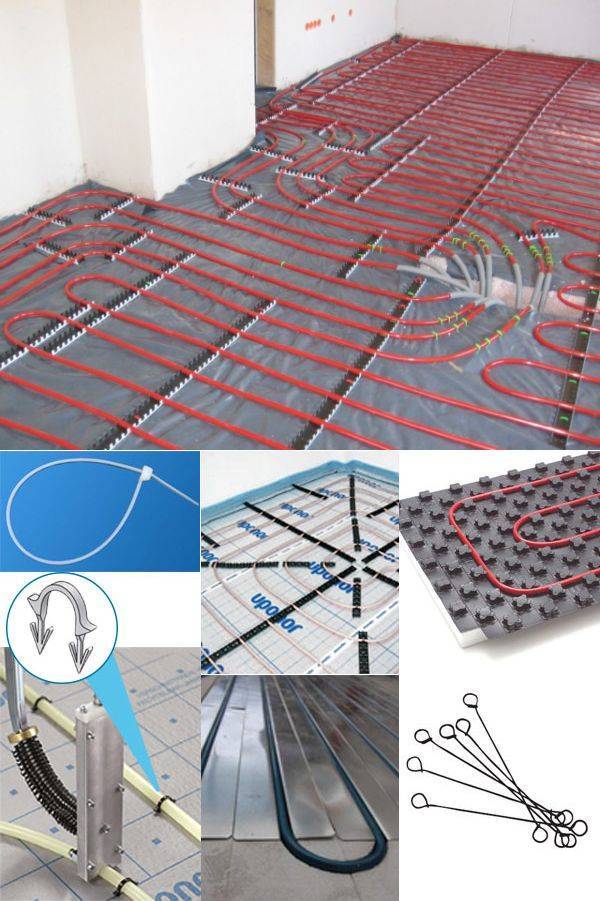

Что необходимо купить заранее:

В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:

• Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
• Коллектор для водяного теплого пола;
• Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
• Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
• Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
• Пластиковые хомуты;
• Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.

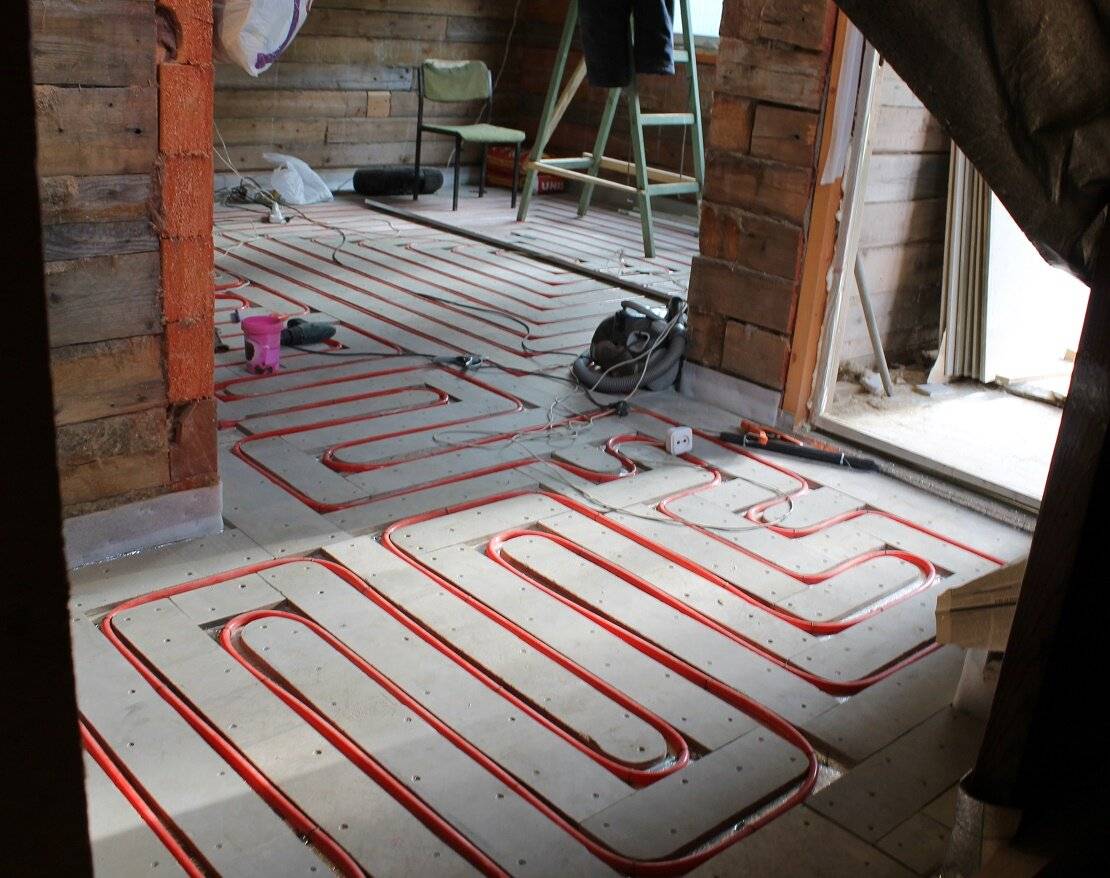

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Рекомендуем: Какой должна быть высота тёплого пола?

Самостоятельный монтаж пола

Обустройство пола с водяным обогревом не рекомендуется проводить в многоэтажных домах с централизованным отоплением. Такая ситуация складывается из-за трудности согласования с контролирующими инстанциями и высокой вероятности затопления нижних этажей (при возникновении аварийной ситуации).

Укладка труб

После того как были выполнены все подготовительные мероприятия, можно приступать к монтажу труб. Делать это следует максимально аккуратно и внимательно, так как любая неточность может свести на нет всю выполненную работу.

Чтобы уложить водяной теплый пол своими руками, подготовьте нужные материалы и выровняйте поверхность

Установка труб выполняется таким образом:

1. Проводится разметка основания при помощи маркера и металлической линейки. Во время этой работы рисуется направление укладки, и обозначаются пути контуров. При этом не следует забывать о расстоянии между соседними трубами и их диаметре, а также учитывать углы поворотов.
2. Затем монтируется коллекторный шкаф, и подготавливаются защитные гофры. Они надеваются на трубы и защищают все места крепления.
3. После этого начинается установка самих труб. Для этого они отматываются на длину около 10 метров.
4. На них надевается фитинг и гофра.
5. Один из концов (с фитингом) аккуратно монтируется к выводу коллектора.
6. Труба укладывается точно по разметке и периодически крепится при помощи специальных скоб.
7. Как только весь контур был уложен, труба возвращается к коллектору. При этом она должна пройти в непосредственной близости с подающей.
8. Лишняя часть подрезается, и сформировавшийся конец присоединяется к коллектору.
9. Аналогично устанавливаются другие контуры.

Подключение и тестирование

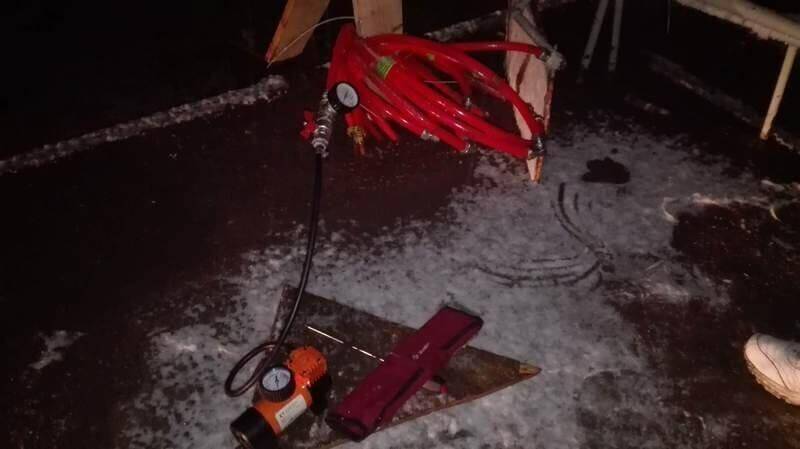

Перед тем как продолжить монтажные работы, необходимо провести опрессовку системы. Такая процедура поможет вовремя устранить возникшие ошибки и не допустить неправильной работы готового тёплого пола.

Во время проверки можно выявить какие-либо неисправности и возможные места утечек

Тестирование проводится в несколько простых этапов:

К первому из входов коллектора подсоединяется водопровод, а ко второму — опрессовочный насос.
В систему подаётся вода, и проводится ряд проверок: на наличие воздуха в конструкции и чистоту жидкости. Она будет вытекать грязной и мутной, поэтому проверка будет проводиться до тех пор, пока вода не станет чистой.
Жидкость из труб попадает в коллектор, а из него выводится через шланг в канализацию.
Точно так же проверяются все остальные контуры

Очень важно тестировать их поочерёдно и не допускать одновременного заполнения двух или более.
Выявленные протечки и прочие проблемы устраняются.

Заливка бетонной стяжки

Этот тип работ считается одним из самых сложных, поэтому его проведение лучше всего доверить специально обученным людям. Если было принято решение о самостоятельном выполнении заливки, то необходимо найти квалифицированного помощника, так как одному справиться с поставленной задачей практически невозможно.

Стяжку на водяной пол можно проводить самостоятельно только, если есть соответствующие навыки и опыт

Порядок действий по заливке бетонной стяжки:

По всей поверхности основания устанавливаются маяки. Сделать эту работу можно при помощи строительного уровня

Важно ориентироваться на высоту подготовленного пола и не допускать слишком большого перепада высот.
Затем выполняется процесс заливки. Для этого замешивается раствор из бетонной смеси, пластификаторов (влияют на подвижность состава при засыхании) и фибры, которая значительно увеличивает прочность стяжки.
Раствор оставляется до полного высыхания на несколько дней.
По истечении указанного промежутка времени поверхность проверяется на наличие трещин и прочих мелких дефектов

В случае выявления недостатков проводятся работы по их устранению.
После этого выполняется зачистка поверхностного слоя. Её целью является удаление всех неровностей, которые появились после засыхания раствора.
Со стяжки удаляется мелкий мусор и пыль.
На протяжении последующих 2 недель раствор периодически увлажняется обыкновенной водой и накрывается полиэтиленовой плёнкой. Все эти действия помогут получить более прочное и надёжное покрытие.

Устройство тёплого пола на водной основе — это довольно трудное мероприятие, которое требует не только значительных финансовых, но и временных затрат. Все работы можно проводить самостоятельно только, если есть соответствующие навыки и опыт.

Виды теплых полов

Если принято решение приобрести дополнительную схему обогрева кухни, необходимо определиться с подходящим видом. Теплые полы разделяют на электрические, инфракрасные и водяные.

Кабельный (электрическая система)

Такой вид считают устаревшим, но он не теряет актуальности. Кабельный пол имеет несколько разновидностей:

• саморегулирующийся и резистивный;
• одножильный и двужильный;
• неэкранированный и экранированный;
• с малой или высокой мощностью;
• в виде отдельного кабеля или матов.

Для кухни в большинстве случаев выбирают резистивный вариант с двухжильным исполнением. Такая система имеет малую мощность и выпускается в виде матов. Но для кухонного пространства мощности хватит, поскольку эта комната из-за работы плиты и без того хорошо отапливается.

Однако если кухня соединена с холодной лоджией, желательно приобретать более мощную систему.

При выборе покрытия нужно отталкиваться от индивидуальных предпочтений. Тефлоновое надежнее и тоньше, чем ПВХ. Но такая система обойдется дороже примерно в 20%.

Кабельный пол состоит из своеобразного пирога — черновой стяжки, утеплительного элемента, фольги из алюминия. Также кабель необходимо сверху залить цементной стяжкой. После этого можно укладывать верхнее покрытие.

Кабельный теплый пол – единственный вариант, который можно укладывать под любую поверхность, даже плитку.

Недостатки:

1. Установку проводят при капитальном ремонте, поскольку система размещается под бетонным раствором.
2. Если из строя выйдет один участок кабеля, то вся система прекратит функционирование.
3. На теплый пол запрещено устанавливать тяжелые предметы, такие как кухонный гарнитур, мебель. В противном случае кабель перегреется в месте большего давления.
4. Если сравнивать с инфракрасным теплым полом, то эта разновидность теряет больше тепловой энергии.
5. Потребляет большое количества электричества, что сказывается на повышении платы за энергоснабжение.

Пленочный (инфракрасный)

Пленочные системы разделяют на биметаллические и углеродные, в зависимости от материала изготовления.

Плюсы:

1. Расстилать можно под паркет, линолеум или ламинат, а потому нет необходимости использовать бетонные стяжки.
2. Уровень пола не поднимется сильно, а также нет необходимости проведения капитального ремонта для установки.
3. Меньшие потери тепла по сравнению с кабельным типом.
4. Экономит 20% электрической энергии.
5. Если из строя выйдет один блок, то другие продолжат работу, поскольку материалы соединяют параллельным способом.

Минусы:

1. Не получится установить под плитку.
2. Запрещено расстилать под тяжелой мебелью, поскольку есть риск перегрева.

Стержневой

Это разновидность инфракрасного теплого пола. Состоит из нескольких матов с карбоновыми стержнями внутри. Между собой соединяются кабелями из меди. Имеет варианты с повышенной или стандартной мощностью. Схему с мощной теплоотдачей применяют для помещений, соединенных с лоджией.

Плюсы:

1. Тепло по кухне распределяется равномерно, что экономит 60% электроэнергии.
2. Саморегулируется, что также способствует экономии.
3. Долговечность. Производители предоставляют гарантию в 20 лет.
4. Нагрев внутри помещения происходит от нуля до комфортной температуры за 2 минуты.
5. При укладке системы пол утолщается на 3 мм, что почти незаметно.
6. Единственный вариант, на который допускается устанавливать тяжелую мебель.

Недостатки:

1. Заливается бетонная стяжка, а потому для установки необходимо дождаться капитального ремонта.
2. Сложно установить систему самостоятельно, поскольку стержни хрупкие.

Водяной тип

Еще есть возможность использовать водяной теплый пол, который разделяют на бетонный и напольный. Как понятно из названия, первый вариант необходимо покрыть бетонной стяжкой, а второй сверху накрывают готовыми отделочными материалами.

Достоинства:

1. Для монтажа не придется тратить много денег при напольном расположении.
2. Подключается к уже имеющейся системе отопления.
3. Не придется тратить дополнительные деньги на электроэнергию.

Недостатки:

1. В большинстве случаев устанавливают только в частных домах, поскольку в квартирах монтаж затруднителен. Удобно подключать к котлу, а не к центральной водяной системе квартиры.
2. Нельзя регулировать температуру в многоэтажном доме, если подключение было к центральному отоплению. По системе пойдет горячая вода, как и по всей квартире.
3. В случае повреждения системы есть риск затопить квартиру.

Как работает водяной теплый пол

Все начинается с котла, который нагревает теплоноситель. Это может быть практически любой котел электрический, газовый или дровяной. Его функция нагрев теплоносителя для системы отопления.

• Газовый котел
• Пеллетный котел
• Электрический котел

Далее нагретый ( до ~80° ) теплоноситель, с помощью циркуляционного насоса, поступает в смесительный узел. В системе насос предназначен для циркуляции теплоносителя по всему контуру теплого пола. Смесительный узел предназначен для смешивания горячего теплоносителя (~80°) с уже более остывшим (~30°), для получения жидкости с оптимальной температурой (~45°) для теплого пола.

Принцип работы водяного теплого пола

Уже готовый теплоноситель поступает в распределительную гребёнку (коллектор подачи). Которая имеет выходы под трубы теплого пола и расходомеры. Расходомеры предназначены для контроля уровня теплоносителя в каждом контуре. Коллектор как раз и предназначен для эффективного распределения теплоносителя по трубам контуров, так как длинна у них может быть разная.

После поступления теплоносителя в гребенку, он распределяется по подключенным к ней трубам и уходит в определенное ему помещение. По различным схемам укладки. теплоноситель проходит по всей длине труб, отдавая тепловую энергию в пол и возвращается к распределительному узлу.

Устройство блока управления водяного теплого пола

Другой конец труб теплого пола подключается к ещё одной гребенке (обратный коллектор), которая также имеет входы, а так же регулировочные клапана, установленные над каждым входом коллектора, предназначенные для регулировки подачи теплоносителя. После как остывший теплоноситель попал в коллектор обратки его часть попадает в смесительный узел, для разбавления горячего теплоносителя, а другая его часть попадает в котел для последующего нагрева.

Устройство и принцип действия водяного теплого пола

Также в системе используется байпас, необходимый для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты. Воздухоотводчик для стравливания воздуха из системы. Термометры для контроля температуры.
