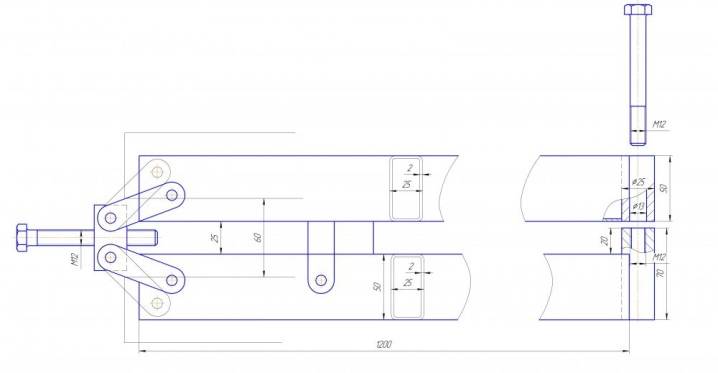

Ваймы своими руками: чертежи, размеры

Этапы выполнения работ

Начинают изготовление струбцины своими руками. Необходимо приготовить профильную трубу прямоугольного сечения размерами 60х30х3 мм. Длина трубы должна быть 120 см.

Такие размеры для несущей балки были выбраны в связи с тем, что часто приходится склеивать листы больших размеров или изготавливать деревянные двери. Поэтому струбцина должна иметь такие размеры, чтобы можно было закрепить в ней заготовки таких больших габаритов.

Слишком большие заготовки выполняют достаточно редко. В большинстве случаев будут изготавливаться мебельные щиты небольших размеров и промежуточные площадки для лестниц. Необходимо заранее предусмотреть меры, для того чтобы при изготовлении щита клей не попадал на поверхность устройства.

В тех случаях когда длина ваймы не позволяет выполнить большую заготовку, нужно склеивать такой щит по частям. Сначала склеивают заготовки такой ширины, которую можно зажать в струбцине. Затем из узких щитов собирают широкую заготовку. Для этого используются передвигаемые зажимы.

Затем нужно изготовить винты и гайки. Винт делают из шестигранника длиной 300 мм сечением 28 мм. Он должен иметь метрическую резьбу 2 см. Гайка изготавливается в виде шестигранника 32 мм, длиной 60 мм.

Под гайки ставят прокладки толщиной 1 см. Затем выполняют сварку. После этого изготавливают зажим из металлического прута 5 см.

Выполнять зажим, имеющий меньший диаметр, нежелательно. Иначе он будет продавливать деревянные прокладки, которые размещают между заготовкой и зажимом. Если не пользоваться прокладками, то можно деформировать заготовку.

Нужно просверлить отверстие в 1 см в торце шурупа со стороны зажима. В это отверстие устанавливают 2 шарикоподшипника, для того чтобы уменьшить трение.

Потом приваривают гайки. Необходимо следить, чтобы шуруп находился параллельно профилю. Иначе заготовка будет продавливаться.

Нужно полностью привернуть шуруп с гайкой. Затем на проточку надевают зажим. После этого под него кладут прокладки.

При помощи уровня следят, чтобы детали располагались строго параллельно. Детали закрепляют, а затем приваривают.

Сварку выполняют небольшими швами, чтобы при нагреве металла во время сварки не допускать деформацию материала.

Затем выполняют зажимы из уголка размерами 60х60 мм. Приваривают уголок к профилю. Профиль сваривают из двух уголков. Их подгоняют так, чтобы была возможность свободного перемещения и в то же время чтобы не было больших зазоров.

Закрепляют зажимы. Для этого сверлят отверстия диаметром 12 мм. В них ставят штифты. Благодаря этому можно быстро менять положение мебельных деталей при изготовлении.

Если в процессе работ при сжатии выворачивает заготовку, то причиной этому может быть неперпендикулярное положение упора по отношению к несущей балке. Поэтому нужно проверять правильное расположение деталей при помощи угольников и строительного уровня.

Затем сверлят отверстие, выполняют резьбу и приворачивают винт. Правильное положение заготовки можно регулировать при помощи винта.

При сверлении отверстий учитывают, что шуруп с подвижным упором перемещается на 200 мм. При закреплении неподвижного упора расстояние между отверстиями должно составлять 150 мм. Иначе могут появиться такие участки, в которые заготовка не поместится.

Сначала выполняют сквозное отверстие на зажиме. После этого устанавливают его на свое место, прижимают струбциной. Затем через это отверстие просверливают профиль несущей балки. Так можно выполнить точное скрепление деталей.

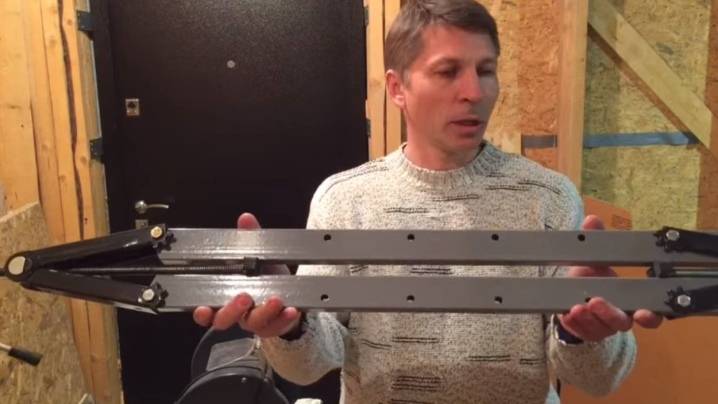

Можно выполнить вайму, в которой можно прижимать щит к несущему профилю. Эта конструкция более надежная, но ее сложнее изготовить.

На этом работы по изготовлению самодельной струбцины заканчиваются.

Конструкция струбцины позволяет качественно выполнять работы по склеиванию мебельных щитов различных размеров и толщины.

Натуральное дерево и как строительный материал, и как материал для изготовления мебели не теряет своей актуальности. К сожалению, не много на планете осталось мест, где растут деревья, из стволов которых можно изготавливать цельные дверные полотна, столешницы или даже широкие подоконные доски. Такое несложное приспособление, как вайма, своими руками позволяет делать клееные – заготовки для домашней и садовой мебели.

Как сделать одноразовые ваймы из бруса

Это простой вариант конструкции. Он не самый надежный, но иногда случается так, что для постоянного применения она и не нужна. Данная инструкция позволит создать простенькую одноразовую струбцину.

Понадобятся:

брус;
саморезы высокой прочности;
пила;
столярный топорик;
шуруповерт.

Технология создания такова:

Детали из дерева надо уложить на ровную горизонталь.
Расположить заготовку. Промежуток между деталями составляет примерно 40 сантиметров.
По обеим сторонам от заготовки строго параллельно необходимо уложить длинный брус, который крепится к поперечинам саморезами.
Чтобы сжать заготовку, струбцину требуется расклинить специальными клиньями.
Как только деревянный щит проклеится, вайму можно разбирать, а детали задействовать для иных целей.

Сделанные собственноручно ваймы прекрасно подходят для создания рам или, например, простенькой мебели – например, небольшой кровати.

Из чего состоят самостоятельно изготовленные ваймы

Сделать струбцины собственными силами – несложно. Базу составляет очень прочная несущая балка. Также применяется труба с профилем квадратной либо прямоугольной формы. В качестве дополнительного варианта – основу можно сделать из металлического уголка либо швеллера. Хоть конструкция в этом случае получится тяжелой, зато качественной.

Основной параметр используемого материала – высокая степень прочности и хорошая устойчивость к нагрузке. Вайма ни в коем случае не должна изменить изначальную форму.

Какие материалы нужны для работы

Перед тем как приступать к созданию самодельной ваймы, надо подобрать составные части и инструментарий.

Сделать струбцину из древесины возможно, но хорошие результаты при склеивании вряд ли будут достигнуты. Потому вайму чаще всего делают из металла.

Для изготовления металлических вайм понадобятся:

шлифмашина;
прокладки из дерева;
крепежные детали;
профильная труба, уголок либо швеллер;
аппарат для сварки;
уровень и угольники;
упоры.

Сделанные собственноручно зажимы обязательно обязаны быть крайне прочными. Иначе есть риск погнуть или даже сломать изделие. Дабы этого не произошло, надо убедиться, что упоры невосприимчивы к серьезным нагрузкам и надежно закрепляются на базе. Лучше всего закреплять зажимы на струбцине таким образом, чтобы их легко было перемещать – это позволит выполнять обработку особо крупных заготовок.

Не меньшей прочностью обязаны похвастать и детали крепления – гайки, саморезы и так далее. Правильным решением будет использовать для пресса-ваймы крепежные детали, заказанные в токарной мастерской. Если пользоваться гайками и саморезами, купленными в магазине, велика вероятность, что они очень быстро сломаются.

Особенности конструкции

В процессе производства деревянных изделий своими руками часто требуется соединение деталей. Этот процесс позволит получить детали достаточно большой ширины. Такие изделия гораздо меньше подвержены короблению чем те, которые изготовлены из цельного дерева

Но очень важно обеспечить ровное и надёжное склеивание. При этом требуется учитывать ряд факторов: толщину заготовок, клея, ориентирование и количество слоёв. Существует множество различных конструкций вайм для сборки деревянных изделий, склеивания брусков и др

Это столярное оборудование используется для разных работ в мастерской своими руками. Выбор зависит от особенностей материалов, работы и конечной цели

Существует множество различных конструкций вайм для сборки деревянных изделий, склеивания брусков и др. Это столярное оборудование используется для разных работ в мастерской своими руками. Выбор зависит от особенностей материалов, работы и конечной цели.

Ваймы пневматические представляют собой станки, на которых производится прессовка и зажим деревянных изделий для оклейки. Давящей силой является сжатый воздух. Они часто используются в деревообрабатывающей промышленности при изготовлении предметов из дерева: мебели и др. С их помощью можно склеивать детали конструкции под высоким давлением. Так производятся брусья и щиты, многослойные балки требуемых размеров. Состоят такие ваймы из зажимов и специальных секций для осуществления вертикальной двусторонней фиксации. Использовать их можно для древесины и твёрдых и мягких пород.

Ваймы механические бывают рычажными, винтовыми, кулачковыми и др. Они состоят из станины с упорами, которых может быть два или четыре. Упоры приводятся в действие при помощи винтов, для вращения которых имеются рукоятки или маховички.

Процесс склеивания деревянных щитов

Выставляем задний упор на нужное расстояние (в зависимости от размеров склеиваемого деревянного щита).

Между задним упором и зажимом вставляем подготовленные доски или деревянные бруски, после чего крутим ходовой винт, и стягиваем заготовки.

Таким образом, с помощью ваймы столярной можно контролировать сразу две плоскости.

Вращением прижима мы стягиваем доски между собой, а профильные трубы фиксируют плоскость мебельного щита, позволяя избежать образования «пуза» в процессе склейки.

Если нужно склеить деревянный щит небольшого размера, и вы используете одну струбцину-вайму, то желательно сверху и снизу подкладывать металлические пластины, чтобы выровнять плоскость.

Если нужно склеить небольшой щит из дерева (шириной не более 90-100 см), то можно обойтись и без струбцин с ваймами.

Нам потребуются две металлических скобы, которые можно вырезать из листового металла. Края у каждой скобы должны быть срезаны под углом.

Пользоваться этими скобами очень просто. Например, вам нужно склеить две доски. Подготавливаем доски, наносим клей ПВА на обработанную кромку, и стыкуем их.

Далее в торцы досок забиваем металлические скобы, стягивая их. После склейки скобы извлекаются. Берите этот способ себе на заметку.

Какие материалы потребуются

Чтобы соорудить самодельную струбцину, сначала нужно собрать необходимые материалы и инструменты. Для работы понадобится:

профильная труба, металлический уголок или швеллер;
крепежные элементы: гайки, винты, саморезы;
упоры;
строительный уровень и угольники;
болгарка;
аппарат для сварки металла;
деревянные прокладки.

Столярные зажимы, сконструированные своими руками, должны быть прочными и крепкими, иначе, приложив большие усилия, можно выгнуть или сломать конструкцию. Чтобы этого не случилось, упоры должны быть устойчивыми к большой нагрузке, хорошо фиксироваться на балке. Нужно сделать так, чтобы они могли запросто перемещаться в продольном направлении. Чтобы иметь возможность обрабатывать заготовки большого размера своими руками, нужно фиксировать зажимы на ваймах так, чтобы их можно было переместить.

Высокой прочностью должны обладать и крепежные элементы. Лучше отдавать предпочтение усиленной конструкции и гайки. Вследствие высокой нагрузки магазинные материалы быстро ломаются. Чтобы столярные зажимы, сконструированные своими руками, получились качественными и эффективными, следует заказать крепежные элементы и упоры в токарной мастерской.

Крепежные элементы и упоры лучшего качества можно сделать с помощью токарного станка или заказать на производстве

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

Зачем создаются проклеенные щиты из дерева

Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.

Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.

Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.

Материалы и инструменты

профильная труба прямоугольного сечения;
винты;
гайки;
упоры;
деревянные прокладки;
сварочный аппарат;
болгарка;
строительный уровень;
угольники.

Крепление упоров к балке должно быть прочным и иметь возможность быстро перемещаться в продольном направлении.

Мебельные щиты, которые должны зажиматься в устройстве, могут быть различной ширины. В процессе работы не всегда есть возможность прикреплять винтами заготовки разных размеров. Поэтому необходимо создать возможность перемещать зажимы.

Все винты должны обладать необходимой прочностью. Гайки должны быть усиленной конструкции. Их можно приобрести в строительных магазинах. Можно заказать изготовление этих деталей в токарной мастерской. Также необходимо заказать токарю изготовление упоров к винтам необходимых размеров.

Если купить готовые винты, то придется выполнить проточку для установки и закрепления зажимов.
