Структура и самостоятельное строительство утепленной шведской плиты

УШП фундамент – преимущества и слабые стороны

Какими достоинствами обладает конструкция ребристой утепленной плиты

Количество сторонников теплоизолированной шведской основы постоянно возрастает, что объясняется комплексом неоспоримых достоинств инновационной технологии.

Главные плюсы:

Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов

• возможность возведения фундамента за ограниченное время. Прокладка сетей и строительство основы осуществляется одновременно;
• отсутствие высотных перепадов на бетонной основе. Чистота чернового пола позволяет производить укладку на бетонную стяжку декоративного покрытия;
• уменьшенный объем тепловых потерь. Использование теплоизоляторов сокращает расходы на обогрев, повышает энергоэффективность здания;
• предохранение почвы от пучения в результате промерзания. Утепленная основа сводит к минимуму риск морозного пучения грунта в зимнее время;
• возможность возведения фундамента без специального оборудования. В результате самостоятельного строительства снижается объем расходов;
• оригинальное конструктивное решение. Магистрали отапливаемого пола расположены в бетонном массиве, что уменьшает трудоемкость операций;
• универсальность применения. Многослойный фундамент позволяет строить здания на различных грунтах и длительно обеспечивать их устойчивость;
• равномерный нагрев бетонного пола по всей площади. Обеспечивают качественное отопление комплектующие и правильная укладка водяных труб;
• поддержание благоприятного микроклимата внутри помещения. Конвективный теплообмен способствует поддержанию комфортной температуры;
• уменьшение концентрации влаги в воздухе. Поддержание требуемого уровня влажности не позволяет развиваться плесени и образовываться грибковым колониям.

Теплоизолированное основание в виде многослойной плиты сохраняет рабочие характеристики на протяжении десятилетий.  Во время эксплуатации оно воспринимает нагрузку от массы строения, теплоизолирует внутреннее помещение, а также осуществляет обогрев пола.

В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной

Какие имеет УШП фундамент минусы

Многослойная фундаментная база имеет также слабые стороны. Минусы конструкции:

• сложность ремонта и доступа к инженерным сетям;
• отсутствие в здании с УШП плитой цокольного помещения;
• необходимость выполнения проектных работ и тепловых расчетов;
• уменьшенная высота фундаментной базы;
• проблематичность сооружения фундамента на наклонной площадке;
• уменьшенный ресурс эксплуатации утеплителя.

Недостаточно широкая распространенность технологии затрудняет поиск специалистов для выполнения работ.

Минусы технологии

Несмотря на плюсы есть и негативные стороны. Итак, недостатки УШП, к таковым относятся:

• безопасность. Как показывает практика, возводят до трёх этажей. Ведь для каждого из нас безопасность превыше. Это однозначно минусы УШП;
• полное отсутствие доступа к коммуникациям: коммуникации, водопроводы внутри армированного монолитного строения. Повреждение способно создать большие проблемы в плане физического доступа. Разрушение основы возможно, но дальнейшая пригодность не гарантирована. Часто говорят, что просела плита УШП;
• точность расчётов: Малейшие неточности повлекут непригодность строения, приведут к появлению трещин;
• цоколь: те, кто выбирает УШП, может забыть о возможности сооружения подвального, полуподвального, цокольного этажа;
• высотность: Допускается возведение трёх, но при условии, что вес не будет превышать двух этажей вместе взятых. Не рекомендовано возводить УШП на склоне;

Подготовка основания материка под конструкцию УШП утепленной шведской плиты.

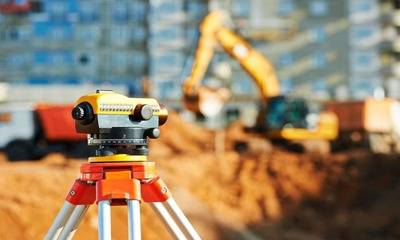

При подготовке к данному этапу необходимо разметить участок и обозначить границы дома. От границ дома прибавить в каждую сторону дополнительно расстояние, которое потребуется под отмостку и дренажную систему отвода воды. Примерно около 2-х метров в каждую сторону.

По выставленным маякам начинает работать экскаватор

На данном этапе важно извлечь весь плодородный слой почвы. В нем содержится много органических элементов

Он со временем будет перегнивать, что даст усадку. Плюс ко всему плодородный слой является «домом» для различных насекомых, червей, грызунов и пр. В общем убираем его и выравниваем им участок если это требуется — нет вывозим или продаем.

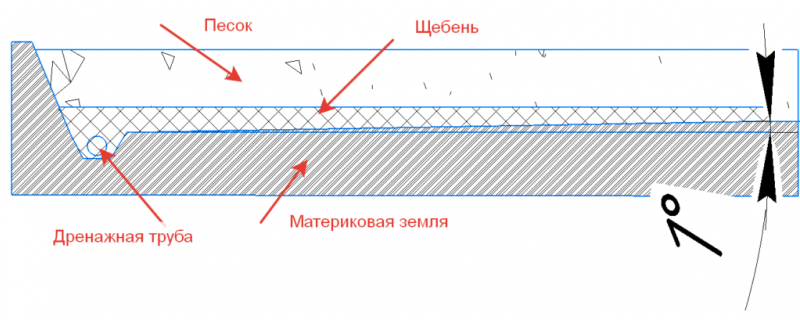

Дойдя до слоя глины важно сформировать небольшой уклон от центра к периметру границ с уклоном около 1% (1 см на метр). При такой разуклонке воды будут стекать по материковому слою глины в дренажную систему

После работы экскаватора необходимо уплотнить дополнительно основание при помощи тяжелой виброплиты (не менее 200 кг) в 4-5 проходов.

Что нужно контролировать при монтаже

Если для закладки фундамента нанята строительная бригада, то заказчику необходимо контролировать весь процесс работы

Важно, чтобы выполняемые рабочими действия соответствовали проектным решениям

Особое внимание рекомендуется обращать на следующие моменты:

правильный выбор диаметров при монтаже тёплого пола и арматуры;
материалы, которые используются при проведении строительных работ; Важно, чтобы марка изделий соответствовала требованиям для УШП.
в процессе монтажа инженерных коммуникаций должны присутствовать вспомогательные горизонтальные и вертикальные привязки;
отсутствие мелких и крупных дефектов, повреждений фундамента, его составляющих частей при закладке;
использование качественных и оригинальных материалов с гарантированным сроком службы.

Использование неподходящих материалов для возведения фундамента, несоблюдение технологии его монтажа чревато неблагоприятными последствиями в дальнейшем. В плите могут появиться необратимые разрушения, дефекты, устранить которые уже не получится.

Пи выборе материалов для строительства утеплённой шведской плиты также надо учитывать общий вес возводимого строения.

В зависимости от веса здания строительные материалы выбираются по следующим параметрам: тип экструзионного пенополистирола, способ монтажа армирующей сетки, рёбер жёсткости, марка бетона.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

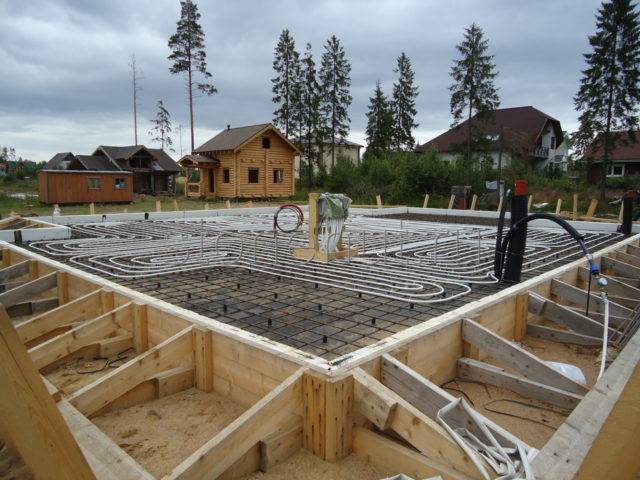

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Преимущества ПЕНОПЛЭКС®ГЕО применительно к УШП

• Коэффициент теплопров одности— 0,032 Вт/м•КОдин из самых низких среди утеплителей, применяемых в строительстве
• Высокая прочность Плиты ПЕНОПЛЭКСГЕО обладают прочностью на сжатие не менее 0,30 МПа (30 т/м2)
• Нулевое водопоглощение Стабильно высокие теплозащитные свойства.
• Удобство и безопасность монтажа Удобная геометрия плит, простота обработки и монтажа
• Монтаж при любых погодных условиях
• Г-образная кромка по всем сторонам плиты Позволяет плотно стыковать плиты без образования мостиков холода
• Абсолютная биостойкость Безопасна при контакте с водой и почвой. Не является матрицей для развития нежелательных микроорганизмов
• Безопасность Не содержит в составе мелкие волокна, пыль, фенолформальдегидные смолы, сажу, шлаки. Монтаж производится без средств для защиты органов дыхания
• Экологичность Безопасное сырье, изготовление по передовым бесфреоновым технологиям.
• Долговечность более 50 лет Протокол испытаний НИИСФ РААСН № 132-1 от 29.10.2001

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

• Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
• Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
• Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
• Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

• Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
• Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
• Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
• Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

• Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
• Отсутствие цокольного этажа и подвального помещения»
• Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
• Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Расчет затрат на фундамент

Для того, чтобы определиться со стоимостью шведской плиты, необходимо выполнить следующие расчеты:

• Определяем площадь плиты. Например, 10 × 10 м – это 100 м² основания фундамента (S).
• Разработка грунта, снятие плодородного слоя земли — либо своими силами, либо с привлечением техники.
• Песок засыпается примерно на 130 см шире площади будущего дома, и на 30–50 см в глубину. Таким образом, понадобится не менее 45 м³ песка.
• Геотекстиль плотностью не менее 200 г/м2 покупаем на площадь 11,3 × 11,3 = 128 м². Для надежности можно использовать два слоя.
• Дренажной трубы диаметром 110 мм понадобиться около 50 метров.
• Расчет коммуникаций для каждого индивидуален.
• Утепление: плита 1 слой = 0,1 м × 100 м² = 10 м³; 2 слой = 0,1 м × 90 м² = 9 м³; периметр цоколя = 40 м × 0,3 м × 0,1 м = 1,2 м³; отмостка шириной 1,3 м = 59 м² × 0,1 м = 5,9 м³.
• Арматура.
• Бетон 100 м² × 0,1 м = 10 м³. Работать с  бетоном надо быстро, поэтому потребуются помощники. Не забывайте об отмостке. Возможно вы решите ее изготовить позже.

Исходя из рассмотренных данных можно сделать примерный расчет стоимости фундамента, и определиться является ли для вас предпочтительней утепленная шведская плита.

Утепленная шведская плита — основные преимущества и слабые стороны

Опыт эксплуатации в Швеции плитного фундамента подтверждает, что шведская теплая плита объединяет в себе инновационные технические решения, направленные на энергосбережение. УШП плита широко используется за рубежом и постепенно внедряется нашими строителями.

Характерной особенностью технологии шведской плиты является то, что шведскими производителями под эту технологию уже просчитаны всевозможные варианты устройства фундамента в зависимости от типа грунтов

Постоянно увеличивается количество сторонников новой фундаментной основы благодаря ее преимуществам:

• сокращенная продолжительность строительных мероприятий. Необходимые инженерные коммуникации укладываются одновременно с сооружением фундаментной основы;
• отсутствие неровностей на бетонной поверхности. Шлифование чернового пола на завершающем этапе строительства позволяет укладывать на бетон напольное покрытие;
• предотвращение деформации почвы под фундаментом при замерзании. Теплоизолированный фундамент минимизирует вероятность деформации грунта при отрицательной температуре;
• возможность строительства утепленного основания без применения специальной техники. Отсутствие необходимости использования грузоподъемных устройств снижает объем затрат;
• инновационная конструкция многослойного фундамента. Магистрали отопительного контура размещены в бетонной основе, что позволяет избежать дополнительных мероприятий по их прокладке;
• возможность использования УШП плиты для постройки домов на различных почвах. Цельный фундамент, при сооружении которого используется арматура, позволяет осуществлять строительство объектов на проблемных грунтах;
• равномерное повышение температуры бетонной основы при нагреве. Обеспечивается соблюдением технологии укладки отопительных магистралей;
• поддержание комфортной температуры. Благодаря повышенному коэффициенту полезного действия отопительной системы и процессам конвективного теплообмена легко поддерживать требуемый микроклимат;
• уменьшение влажности воздуха. Независимо от концентрации влаги в грунте исключается образование сырости, плесени и грибка внутри помещения.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола

Шведская теплая плита под воздействием усилий от веса здания не растрескивается и надежно утепляет помещение. Одновременно с преимуществами, УШП плита имеет следующие недостатки:

• трудоемкость выполнения ремонтных мероприятий, связанная со сложностью доступа к забетонированным коммуникациям;
• недостаточно высокая долговечность шведской плиты, обусловленная ограниченной продолжительностью эксплуатации теплоизолятора;
• невозможность обустройства подвального помещения;
• необходимость квалифицированного выполнения теплотехнических расчетов, так как от характеристик и размера утеплителя зависит толщина шведской плиты;
• увеличенная сметная стоимость работ, связанная с выполнением специальных тепловых и прочностных расчетов;
• невозможность обустройства теплоизолированной фундаментной плиты в условиях наклонного рельефа.

Порядок строительства шведской плиты

Любой фундамент начинается с земляных работ. Необходимо снять как минимум 60 см верхнего слоя. Желательно выбрать грунт на 1–1,5 м шире габаритов фундамента. Заранее предусматривается подвод всех коммуникаций (электричество, водопровод, канализация).

После засыпки песчаной подушки толщиной 20 см, необходимо разровнять и утрамбовать песок. По периметру песчаной подушки следует предусмотреть место для укладки дренажной трубы . Для этого от одного из углов котлована на расстоянии 0,8–1 метра от края песчаной подушки создается траншея с уклоном 0,005–0,01 (5–10 мм на 1 погонный метр).

Вся площадка устилается геотекстиль. Поверх него насыпается, разравнивается и утрамбовывается щебень фракции 5-20 мм. Затем начинается укладка дренажного трубопровода с низшей точки заложения труб. После того, как дренажные трубы соединены между собой, еще раз проверяется их общий уклон, а также его равномерность. Уложенные дренажные трубы следует обсыпать инфильтрационным слоем, обеспечивая максимальный приток воды к дренажному трубопроводу.

По периметру фундамента и под ребрами жесткости слой щебня должен составить 10-20 см над песчаной подушкой. Меньший слой не обеспечит достаточного дренирования основания.

Переходим к гидроизоляции. Наиболее оптимальное решение – это использование полимерно-битумных мембран или ПВХ-мембран. Можно воспользоваться полиэтиленовой пленкой толщиной 250 мкм, в два слоя. Если для изготовления мембраны используются несколько рядов пленки, укладывайте их с перекрытием и заклеивайте толстой поливинилхлоридной склеивающей лентой.

Следующий этап – изготовление пенополистирольной опалубки для фундамента. В Швеции эта технология не нова, и многие шведские предприятия выпускают готовые элементы для устройства подобных фундаментов. При отсутствии готовых блоков импровизируем и выстраиваем несъемную опалубку из стандартных листов пеноплекса. В ней предусматриваем ребра жесткости и боковые ограничивающие бортики.

Для утепления ребер жесткости фундаментной плиты необходимо применять экструдированный пенополистирол (ЭППС) – прочность на сжатие 200 кПа. Его можно укладывать прямо на полимерно-битумные мембраны и заливать растворами на основе цемента.

Горизонтальное утепление фундаментной плиты между ребрами жесткости можно выполнить из пенополистирола марки ПСБ-С35 (жилые помещения) и ПСБ-С50 при больших нагрузках (гараж). Перед укладкой его на полимерно-битумные мембраны следует проложить один слой полиэтиленовой пленки внахлест 100-150 мм.

Горизонтальное утепление отмостки по периметру фундамента выполняется из пенополистирола марки ПСБ-С35. Плиты укладываются с уклоном от здания. Внутри опалубки устраивается арматурный каркас. Первыми армируются ребра жесткости стальной стержневой арматурой AIII – А500С диаметром 12 мм в четыре стержня (два сверху и два снизу). Затем укладывается система теплых полов.

Над трубами теплого пола сеткой укладывается стальная стержневая арматура AIII – А500С диаметром 6 мм, шаг сетки 150х150 мм. При соединении необходимо соблюдать перехлест не менее 500 мм. Арматура между собой связывается вязальной проволокой.

Теперь, когда все готово, из бетона марки М300 отливается плита. После полного затвердения можно приступать к возведению стен.

Достоинства и недостатки утепленной финской плиты (УФП) в сравнении с утепленной шведской плитой (УШП)

Конечно, финский фундамент утепленного типа не является панацеей от всех проблем и обладает не только сильными сторонами, но и слабыми. Из преимуществ отмечают:

1. Экономичность. Для монтажа такого типа фундамента требуется минимальное количество строительных материалов.
2. Плиты удобно использовать.
3. Давление переходит на ленточную часть фундамента, стяжка основания в этом не участвует.
4. Имеется возможность обустроить пол несколькими вариантами, например, сделать электрический или водяной.
5. Основание закладывается максимально просто и быстро.
6. Отлично подходит для участков со сложной поверхностью рельефа, даже на неровном грунте с перепадами и склонами.
7. Накапливает и сохраняет тепло.

К слабым сторонам причисляют:

1. Необходимость рыть котлован для ленты.
2. Нельзя обойти процедуру заполнения траншей и периметра здания.
3. Применяются нерудные материалы.
4. Необходима помощь специальной техники.

Если сравнивать УФФ с Утепленной Шведской Плитой, то главная разница между ними заключается в применении у финнов ленточного фундамента в виде вспомогательной опоры по всему периметру постройки.

Утепленная шведская плита — это обычная бетонная плита, которую отливают в специальном поддоне из пенополистирола. По сути, это цельное сооружение, к которому прикрепляют отмостку, выполняющую роль дренажной системы. Располагается шведская плита на подушке из песка и гравия, с последующим монтажом каркасной сетки из арматуры и укладкой коммуникационных линий для будущего дома. По завершении арматура заливается бетоном, а образовавшаяся поверхность тщательно шлифуется.

Отсюда следует, что установку УФФ не нужно производить на идеально ровной поверхности, следовательно, не нужно бояться площадок с небольшим уклоном.

Так как между платформой пола и ленточным фундаментом нет жесткой связи, конструкция становится устойчивой, не боится излома и на проблемных нестабильных грунтах увеличивает сопротивление нагрузкам и давлению. Технология установки УФФ позволяет осуществлять заливку плиты после того, как будут возведены стены и произведен монтаж крыши. Поэтому этот способ идеален для строительства зимой, не прерывая процесс из-за морозов.

Однако, установка утепленного финского фундамента по стоимости выходит дороже, чем использование утепленных шведских плит. На конечную стоимость оказывают влияние высота цоколя и на каком уровне будет закладываться лента основания.

УШП своими руками

Фундаменты из теплой шведской плиты – новая технология, поэтому действующие в РФ СНиП и СП не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы расчета нагрузок.

Проектно-изыскательские работы

Перед началом проектирования необходимо собрать данные, отражающие гидрогеологические особенности участка.

инженеры узнают:

• химические и физико-механический свойства грунта;
• степень пучения почвы;
• уровень подземных источников;
• климатические условия в регионе и т.д.

Полученные сведения служат для расчета оптимальных характеристик для конструктивных элементов основания относительно проектных условий.

Разметка и рытье котлована

Перед закладкой фундамента необходимо снять плодородный слой почвы с последующим применением для окультуривания территории. Размечают поле по контуру сооружения. Затем вырабатывают котлован на проектную глубину.

Ширина котлована должна быть больше площади основания дома. После этого делают дополнительные углубления под основными и внутренними стенами, чтобы заложить ребра жесткости для силовой конструкции. Почву на дне выравнивают и утрамбовывают.

Защита от воды и прокладка коммуникаций

На дно котлована высыпают ровный слой крупнозернистого песка. Подсыпку утрамбовывают, формируя плотный пласт высотой 10–15 см. Под песком в большинстве случаев укладывают геотекстиль, чтобы предотвратить заиливание материала в процессе эксплуатации.

Сверху песка выкладывают трубы, из которых состоит дренажная система, а также закладывают инженерные коммуникации. При этом все линии должны выводиться с запасом.

Подготовка подушки

Конструкцию засыпают ровным слоем щебня с последующей утрамбовкой. В результате должна получиться плотная поверхность в одной горизонтальной плоскости. В процессе допускается подсыпка материала и орошение водой для того, чтобы слой можно было качественно утрамбовать.

Монтаж утеплителя

Пласт утеплителя состоит из двух слоев пенопласта или пенополистирола с прокладкой из гидроизоляционного материала, в качестве которой можно использовать полимерную пленку. Толщина утеплителя – 200 мм, но в местах ребер жесткости это значение может составлять 100 мм.

Обустройство опалубки

Эксперты советуют для плитного фундамента по шведской технологии использовать несъемную опалубку, собранную из заводских заготовок экстрагированного пенопласта.

С целью экономии в частном строительстве можно устанавливать щитовую опалубку из сколоченных досок, при этом не забывая закреплять конструкцию по периметру и в углах клиньями и упорами. Высота опалубки должна превышать уровень поверхности монолитной плиты на 200 мм.

Создание армокаркаса и «теплого пола»

На дно опалубки выкладывают трубы для обогрева пола, руководствуясь такими принципами:

1. По периметру трубы выкладывают плотнее (но не чаще, чем с шагом в 100 мм), чем в центре основания, чтобы получить максимальную тепловую мощность системы.
2. Минимальное расстояние между внешними стенами и тепловым контуром должно составлять 150 мм.
3. На стыке монолитных плит трубы не выкладывают, либо помещают их в металлические гильзы длиной 300 мм.
4. Перед заливкой бетона систему отопления накачивают воздухом, чтобы исключить риск деформации материала под большими нагрузками.

Затем на систему труб для обогрева пола выкладывают силовую конструкцию из арматурных прутьев и сетки. Для изготовления каркаса используют рифленые пруты с диаметром сечения от 12 мм. Сторона готовой ячейки может быть в пределах 100–200 мм. Арматурный каркас устанавливают на пластиковые подпорки высотой 70 мм.

Заливка бетона

Для плит УШП используют бетон марок В20–В25 заводского приготовления или замешанный своими руками. Прочность раствора выбирают, исходя из проектных нагрузок. Заливка монолитной плиты происходит за один раз с помощью предварительно смонтированных рукавов.

Гидроизоляция

По технологии УШП гидроизоляция фундамента представляет собой прослойку между песчаной подушкой и утеплителем. В качестве гидроизоляционного материала в большинстве случаев используют пленку из поливинилхлорида. Закрепление слоев пленки можно проводить с помощью жидких гвоздей.

Выбор утеплителя

Для сооружения УШП требуется эффективный утеплитель с минимальным водопоглощением и большой несущей способностью. Плиты из минеральной ваты впитывают влагу, пенопласт не способен выдержать нагрузку, утеплители монолитной укладки не эффективны.

Сравнивая показатели различных видов теплоизоляторов, можно убедиться, что для сооружения шведского фундамента подходят пенополистиролы и пенополиуретан, однако стоимость последнего не позволяет «зарывать его в землю». Остается пенополистирол и его разновидности – экструдированный ЭППС, карбон XSP, пенополистирол EPS – вспененный при условии устройства надежной гидроизоляции.

Недостатки утепленной шведской плиты

Как и у любого другого фундамента, у шведской плиты есть и свои минусы.

• УШП идеальна только для ровных территорий, устройство такого фундамента на склоне будет стоить на порядок выше, но такой вариант тоже возможен. При этом ошибки в подсчетах могут привести к продавливанию и разрушению фундамента. В этом случае оптимально устройство свайного фундамента или опорно столбчатого фундамента.
• Предъявляются высокие требования к уровню мастерства специалистов, так как в основе плиты прокладываются сложные сети коммуникаций, которые под силу сделать только профессионалам.
• Также стоит отметить сложность ремонтных работ коммуникативных линий, находящихся под слоем бетона.
• В некотором смысле к минусам можно отнести высокую цену пенополистирола, которого требуется достаточно большое количество для утепления всего пятна фундамента и отмостки.
• УШП, как правило, не предусматривает возможность постройки подвальных помещений, однако некоторые умельцы обходят и эти ограничения, заливая монолитные подвальные помещения под плитой.

Достоинства конструкции

Для того чтобы сформировать надежный фундамент, утепленная шведская плита – проверенное решение. Перспективная конструкция современной монолитной основы пользуется заслуженной популярностью благодаря ряду положительных моментов. Достоинства:

• возможность формирования монолитной основы на любых почвах, включая проблемные;
• наличие интегрированных инженерных сетей;
• создание благоприятного микроклимата благодаря отапливаемым полам;
• невозможность развития плесени, грибка и сырости в процессе эксплуатации;
• энергосберегающая конструкция, позволяющая обеспечить благоприятный температурный режим и значительно снизить затраты, связанные с отоплением;
• осуществление монтажных мероприятий за ограниченное время, не превышающее 14 дней;

Утепленная шведская плита – это фундамент со сложной многослойной структурой

• возможность использования в качестве надежной базы зданий, возведённых из любых строительных материалов;
• обеспечение идеально плоской поверхности основания, позволяющей устанавливать различные напольные покрытия (рулонные материалы, паркет, керамическую плитку, ламинат);
• отсутствие зазоров, предназначенных для компенсации температурных расширений;
• одновременное выполнение работ по формированию фундамента и подключению коммуникации, значительно сокращающее строительный цикл;
• снижение тепловых потерь благодаря применению теплоизоляционной прокладки, толщина которой составляет 20 сантиметров;
• снижение вероятности морозного пучения почвы благодаря невозможности промерзания грунта, находящегося под утепленной основой;
• отсутствие необходимости применения специальной строительной техники, значительно упрощающее формирование фундамента.

Комплекс неоспоримых преимуществ вызвал повышенный интерес к оригинальной конструкции у профессиональных строителей и частных застройщиков.
