Дополнительный насос в системе отопления дома: нужен ли и где ставить
Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.
Нужен ли, и в каких случаях
Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.
Установка дополнительного насосного оборудования необходима в следующих случаях:
- При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
- Для равномерного перемещения теплоносителя в трубопроводах.
Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов
Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.
Где ставить
В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:
- Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
- Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
- Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

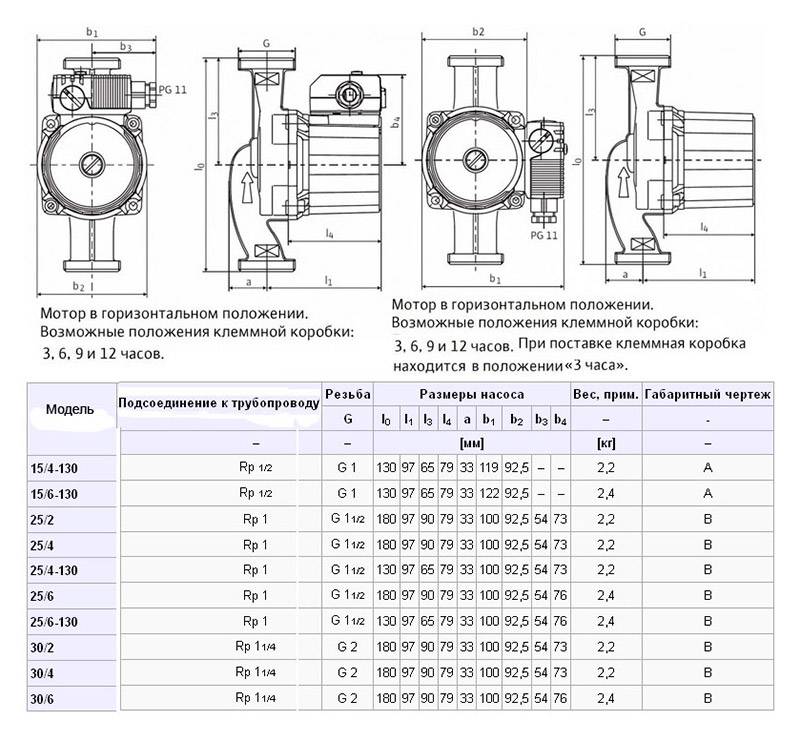

Правильная установка дополнительного насоса в систему отопления дома
По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.
Схема установки
На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.
Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.
Схема монтажа дополнительного насоса в систему отопления
На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.
С тёплым полом
Схема установки насоса в системе «Теплый пол»
Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.
Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.
Конструктивные особенности насоса для отопления частного дома
В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.
У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.
Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

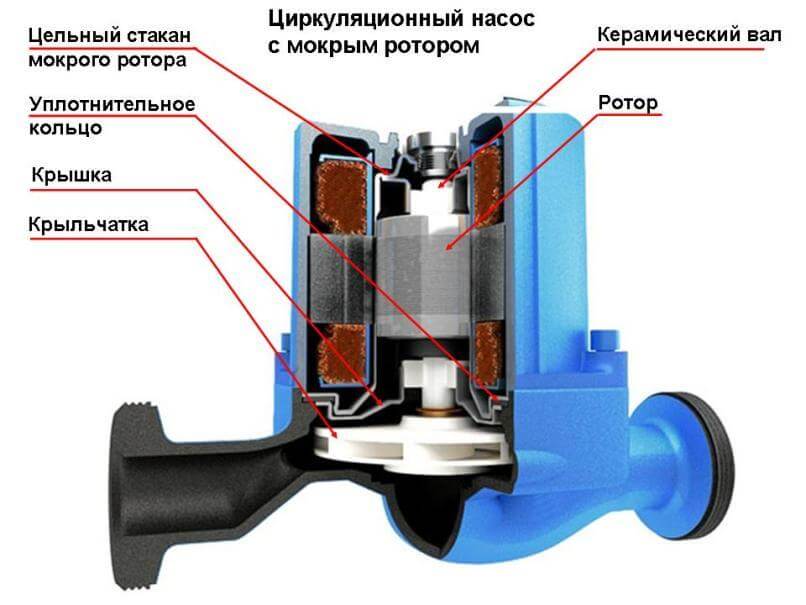

С мокрым ротором
Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.
Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.
К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:
- небольшие габаритные размеры и вес;
- экономичное потребление электрического тока;
- длительная и бесперебойная работа;
- простота настройки скорости вращения.
Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.
Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.
Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.
Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.
С сухим ротором
У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.
Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.
Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.
Циркуляционные насосы представлены двумя моделями:
- Вертикальное исполнение, как и в случае с прибором мокрого ротора.
- Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).
Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители
Советы по выбору
Выбирать насос следует, учитывая несколько важных характеристик:
- Производительность устройства. Перед покупкой уточните мощность установленного отопительного котла. Исходя из полученных данных подберите оптимальный по уровню производительности насос.
- Высота подъема. Эксперты рекомендуют пользователям производить простые расчеты – на 10 м трубопровода выбирать напор в 0,6 м.
- Регуляция скорости потока. Полезная дополнительная функция, благодаря которой насос полностью управляем, а пользователь самостоятельно меняет скорость движения, если это необходимо.
- Мощность. Чем тоньше труба, тем сильнее должна быть мощность. Как правило, мощность моделей варьируется от 100 до 150 Вт, от простых труб к сложным.
- Материалы. В идеале корпус насоса должен быть выполнен из чугуна, а рабочие колеса, крыльчатки и другие части – из ударопрочного пластика.
Основные требования к монтажу циркулярного насоса
До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:
- установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
- обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
- в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.
Вас заинтересует эта статья — Печи для дома на дровах длительного горения.
Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:
- на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
- в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
- также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.
Но выполняя самые простые расчеты, не следует забывать принимать во внимание и диаметр труб, соблюдая принцип: чем она тоньше, тем мощнее насос
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Оптимальное место установки циркуляционного насоса
Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.
Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:
- Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
- Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
- В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.
Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.
Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:
- Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
- Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
- Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.
В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.
Далее события разворачиваются следующим образом:
- Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
- Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
- После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
- Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.
Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.
4 Как правильно подобрать насос?
Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:
- продуктивность работы помпы;
- давление помпы, напор;
- условия работы;
- внешние аспекты – уровень шума, размеры, обслуживание.
В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.
4.1 Расчет производительности помпы
Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при наименьшей загрузке устройства. Чем выше производительность, тем лучше.
Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.
По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.
4.2 Давление устройства
Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.
Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:
40 – высота подъема жидкости – 4 м или 0,4 атм. давления
Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм
Обычно используют трубы диаметром 32 и 25 мм.
Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы
На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.
4.3 Внешние аспекты
Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

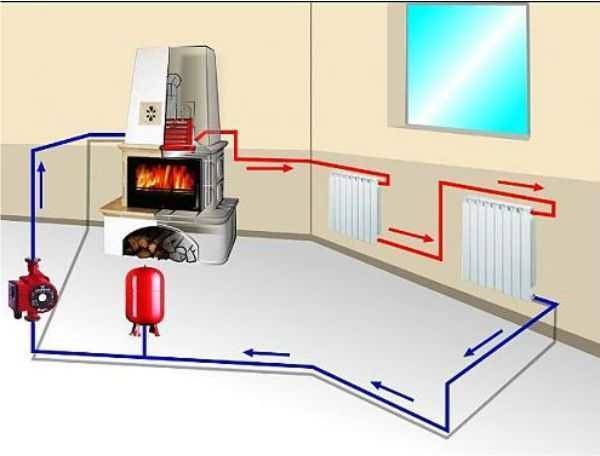

Схема установки циркуляционного насоса
Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.
4.4 Расчет мощности
Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.
Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2. Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.
Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.
Как подобрать циркуляционный насос для отопления, чтобы сделать работу системы наиболее эффективной? Для правильного подбора следует учесть немало факторов, параметров и характеристик насосов и отопительной системы, а также внешних условий и ожидаемого результата. Можно также учесть отзывы о той или иной марке аппарата. К выбору подходят ответственно, ведь от него во многом зависит комфорт в доме.
Лучшие циркуляционные насосы для систем отопления

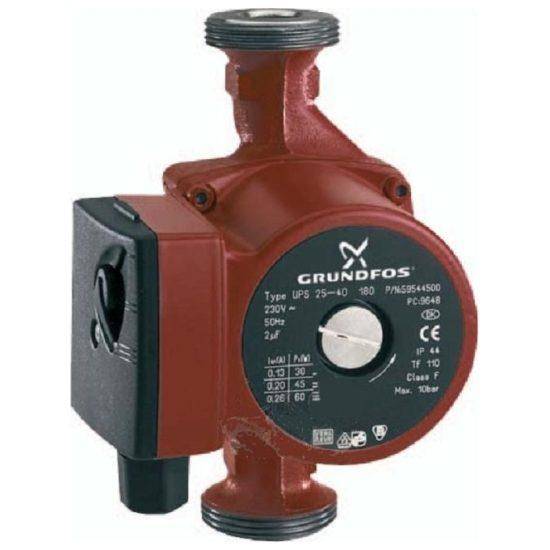

Grundfos UPS 25-40 180
Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.
Характеристики:
- производительность – 2900 л/ч;
- потребляемая мощность – 45 Вт;
Достоинства:
- высокая производительность;
- доступная цена;
- надёжность;
- хороший напор.
Недостатки:
- дороже аналогичных устройств отечественного производства;
- модель часто подделывается.

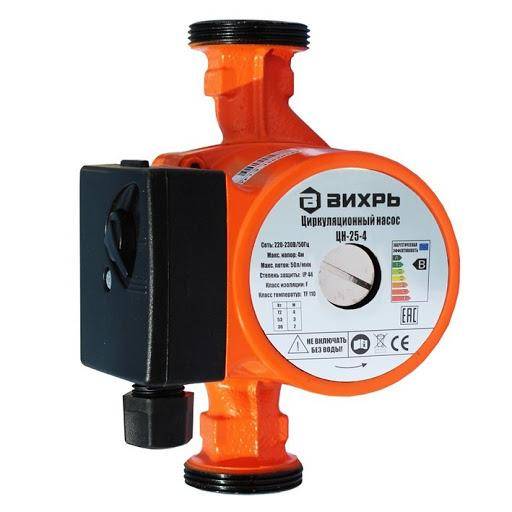

«Вихрь» ЦН-25-4
Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.
Характеристики:
- производительность – 50 л/мин.;
- потребляемая мощность – 72 Вт;
Достоинства:
- низкий уровень шума;
- простота монтажа и эксплуатации;
- длительный срок эксплуатации;
- доступная стоимость;
- экономичность;
- компактность.
Главный недостаток
несоответствие заявленных производителем характеристики фактическим.
Oasis CN 25/4
Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».
Характеристики:
- производительность – 170 л/мин.;
- потребляемая мощность – 245 Вт;
Достоинства:
- экономичность;
- компактность;
- малый вес;
- длительный срок службы;
- простота монтажа и обслуживания.
Недостатки:
не выявлены.

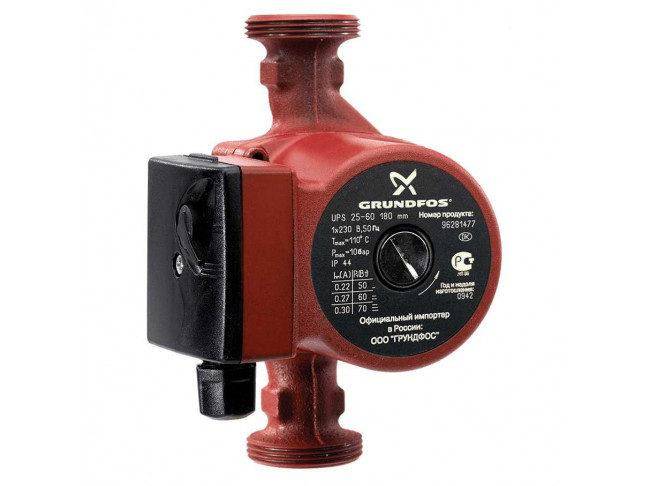

Grundfos UPS 25-60 180
Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.
Характеристики:
- производительность – 4,35 м.куб./час.;
- потребляемая мощность – 60 Вт;
Достоинства:
- несколько скоростей работы ротора;
- компактность;
- надёжность;
- простота установки и эксплуатации.
Недостатки:
не выявлены.

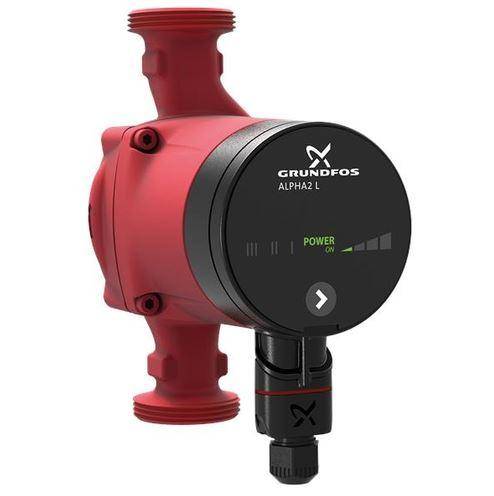

Grundfos ALPHA2 25-60 180
Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.
Характеристики:
- производительность – 3 м.куб./час.;
- потребляемая мощность – 45 Вт;
Достоинства:
- низкий уровень шума при работе;
- простота монтажа и эксплуатации;
- надёжность;
- длительный срок службы.
Главный недостаток:
высокая стоимость.
Valtec VRS 25/4 130
Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.
Характеристики:
- производительность – 3000 л./час.;
- потребляемая мощность – 72 Вт;
Достоинства:
- надёжность конструкции;
- доступная стоимость;
- простота монтажа и эксплуатации.
Главный недостаток:
короткий штатный сетевой шнур.
JEMIX WRF-50/12
Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.
Характеристики:
- производительность – 9600 л./час.;
- потребляемая мощность – 550 Вт;
Достоинства:
- большой напор;
- надёжность;
- высокий КПД.
Недостатки:
- необходимость приварки к трубопроводу ответных фланцев;
- высокая стоимость.
WWQ CN 25/60-180
Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.
Характеристики:
- производительность – 58 л./мин.;
- потребляемая мощность – 90 Вт;
Достоинства:
- защита от перегрева;
- простота обслуживания и эксплуатации.
Главный недостаток:
короткий сетевой кабель.
Как выбрать циркуляционный насос
Мы уже знаем, какими бывают помпы и для чего вообще они нужны. Осталось рассмотреть очень важный вопрос – как выбрать насос для отопления. Здесь следует ориентироваться на технические характеристики оборудования и характеристики отопительного контура. Подбор циркуляционного насоса для системы отопления начинается с измерения общей длины всех установленных труб, что поможет нам вычислить напор.
Простая формула расчета мощности помпы для отопления.
Проще всего рассчитать мощность на упрощенной формуле – в небольших частных домовладениях высокая точность не нужна. Предположим, что длина всех труб для дома 120 кв. м у нас получилась 80 метров. В используемой нами формуле напор насоса должен составлять 0,6 м на каждые 10 метров трубы. Делим 120 на 10 и умножаем на указанное выше значение – расчет насоса показывает, что нам нужен напор 4,8 м.
Далее нужно определить производительность. Для этого необходимо уточнить мощность используемого котла. Если в доме стоит котел с максимальной мощностью 25 кВт, необходимо купить помпу с производительностью 25 л/мин. Выбирая оборудование в магазине, загляните в его паспортные данные и убедитесь, что характеристики соответствуют полученным выше условиям.
Выбор насоса для системы отопления предусматривает ознакомление и с такой характеристикой, как температура в контуре. Наиболее дорогие и выносливые агрегаты могут работать с теплоносителем, нагретым до +130 градусов. Золотая середина – это +110 градусов. Самые дешевые модели созданы для работы при температуре до +90 градусов. А учитывая привычку производителей приукрашивать характеристики, уменьшите все эти цифры на 10-15 градусов.
Также необходимо учитывать, что представленные температурные режимы чаще всего являются пиковыми – длительная работа на пике не прибавит технике здоровья. Поэтому по тепловому режиму необходимо сделать запас.
График характеристик циркуляционного насоса.
Для того чтобы правильно выбрать циркуляционный насос для отопления, следует заглянуть в технический паспорт и ознакомиться с нарисованным там графиком – на его осях указаны напор и расход. Здесь необходимо удостовериться, что полученные нами данные (производительность и напор, образующие рабочую точку) лежат примерно в середине оптимальной зоны на графике (можно чуть ниже). Если рабочая точка находится ниже оптимальной зоны, циркуляция будет затруднена, если выше – избыточна (приводит к нарушению работы отопления и к повышенному расходу электроэнергии).
В многоскоростных моделях циркуляционных насосов обращайте внимание на график, соответствующий минимальной скорости – в этом режиме помпы работают не на износ и характеризуются минимальным уровнем скорости.
Разбираясь в вопросе о том, как подобрать насос, мы забыли упомянуть о регулировке его производительности. Для этого оборудование оснащается электронными модулями. Регулировка выполняется двумя методами:
- Ступенчато – в таких моделях используются самые простые управляющие модули. Количество ступеней – не больше трех (в большинстве случаев);
- Плавно – здесь мы видим модули с точной электроникой, позволяющие плавно увеличивать количество оборотов и поднимать производительность с минимальным увеличением уровня шума.
В принципе, для работы в домашних системах отопления достаточно циркуляционного насоса со ступенчатой регулировкой (помним о графиках). Если зима выдастся холодной, просто установите ручку регулировки на следующую ступень (на последней ступеньке помпы ощутимо шумят).
