В чем особенность технологии?
- Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
- Глубина такого фундамента – минимальное.
- Все коммуникационные трассы проходят внутри утепленной шведской плиты.
- Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.
С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).
Достоинства и недостатки конструкции УШП.
Достоинства конструкции фундамента по типу утепленной шведской плиты:
- Утепленное основание и отмостка препятствуют промерзанию грунта и как следствие пучению.
- Хорошая теплоизоляция и встроенная система теплых полов в конструкции позволяет достичь хорошей экономии на отоплении.
- Плита является отличным тепло аккумулятором, который позволит пережить отключение электричества (здесь имеется ввиду электричество не как энергоноситель, а как питание всех насосов) даже на несколько дней.
- Плита является черновым полом, на которое возможна непосредственная укладка чистовых материалов без предварительной подготовки.
- Утепление и гидроизоляция плиты исключает образование влаги и плесени в доме.
- Отсутствует необходимость дополнительной стяжки пола (все коммуникации заложены в плиту).
- Позволяет возводить дома на участках с высоким уровнем грунтовых вод и практически на всех грунтах.
- Монолитный фундамент (плита) обладает низким коэффициентом усадки.
Технология заливки утепленной шведской плиты
Технология возведения УШП фундамента под строительство дома состоит из нескольких этапов.
Пошаговый алгоритм такой:
- земляные работы,
- устройство подосновы,
- теплоизоляция,
- проведение работ по заливке бетона с армированием.
Все действия можно выполнить самостоятельно. Здесь не нужны большой опыт и спецтехника. Исключением может быть аренда бетономешалки или заказ автосмесителя, так как заливка проводится единовременная.
Подготовка площадки и прокладка коммуникаций
Начинается работа с удаления плодородного слоя почвы. Это можно сделать обычной штыковой лопатой. Это необходимо для исключения усадочного явления из-за естественного перегнивания корней, травы и листьев. Чтобы растения не беспокоили конструкции, проводится обработка химикатами.
Далее формируют подоснову толщиной в среднем 15 см:
- формируется уплотненный слой гравия;
- насыпается песок, трамбуется с периодическим увлажнением;
- аналогичным образом устраивается глиняная прослойка.
Если инженерные коммуникации будут проводиться под монолитом, то это делают в песчаной прослойке. Поверх всего формируют еще раз щебеночное и кварцевое укрывное покрытие для надежности.
После высыхания зернистый настил укрывают геотекстилем. Он в одностороннем порядке проводит влагу, упрочняет подоснову, предупреждает прорастание растений. Кромки полотна должны выступать за пределы будущей плиты на 30 см. Дополнительно проводится гидроизоляция рулонными материалами (чаще это рубероид). Края здесь превышают размеры основы под дом с каждой стороны на 15 см.
Устройство плитного фундамента обязательно сопровождается системой отвода дождевых, талых, грунтовых вод. Дренажная система представлена траншеями по периметру здания глубиной на уровне расположения сточных коммуникаций. При этом соблюдается уклон для естественного стока в сторону от здания. По углам практичнее будет установить смотровые колодцы, соединенные гофрированными трубами. Каналы засыпают щебнем, накрывают геотканью.
Теплоизоляция
Утеплять УШП лучше стойким к механическим нагрузкам пенополистиролом. Для защиты утеплителя от грызунов можно использовать стекольный бой, металлическую сетку, пенокерамику. Первый слой формируют с захватом площади под отмостку. Далее оставляют отступы в 45 см под ребра жесткости (для несущих стен). Листы укладывают в шахматном порядке с перекрыванием предыдущих стыков. Для фиксации применяются пластиковые дюбеля «парашюты».

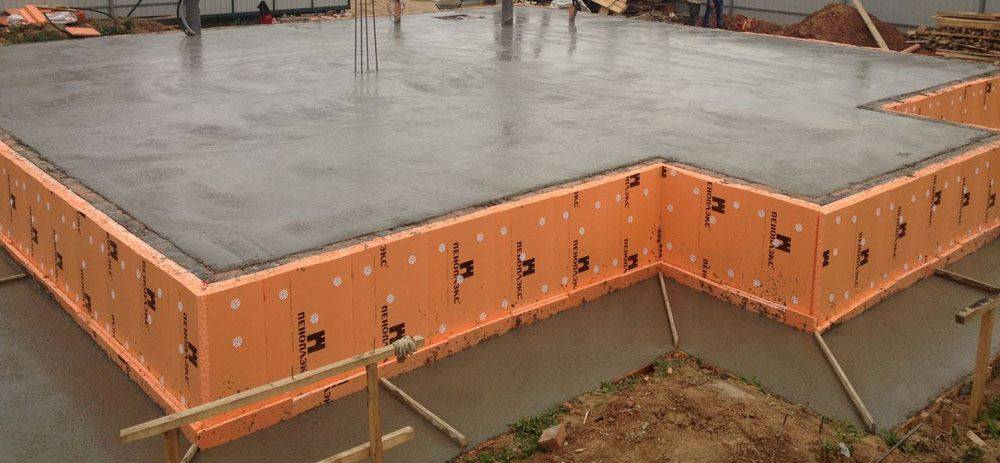

Формирование плиты
Процесс начинается со сборки армирующего каркаса (размер меньше плиты по плоскостям на 3 см). Это две сетки, соединенные поперечными прутьями за счет прямоугольных хомутов. Если планируется отдельная заливка ленты, то на нее должен быть оформлен отвод на дополнительную обвязку.
Далее строят невысокую опалубку с расчетом на стяжку поверх «теплого» (если он предусмотрен для монтажа поверх плиты). По периметру обязательно снаружи устанавливаются раскосы шагом в 50 мм, внутри протягивают пленку для упрощения демонтажа формующей конструкции. Можно проложить маты сразу на верхнюю сетку. Крепятся они нейлоновыми хомутами. После этого заливают бетон, выгоняют воздух, уплотняют смесь.
Набор прочности у бетона составляет 28 дней. В процессе исключаются ветер, переувлажнение, замерзание или чрезмерно быстрое высыхание площадки. Для этого используют укрывные материалы, утепление или смачивают плиту водой.
Перед проведением отделочных работ мастера проводят шлифовку поверхности. Это объясняет, почему не нужны ровнители. Здесь сразу укладывают плитку, ламинат с подложкой или ковролин.
Этапы возведения конструкции утепленной шведской плиты УШП:
- Подготовка основания материка (работа экскаватора);
- Формирование отводных дренажных каналов;
- Монтаж заземления;
- Монтаж дренажной системы;
- Подготовка основания под плиту (песчаная подушка);
- Установка опалубки;
- Монтаж канализационных труб, входа воды;
- Укладка утеплителя под плиту;
- Монтаж труб теплого пола;
- Армирование основания плиты;
- Заливка бетона;
- Затирка бетона.
Первое что необходимо сделать при начале укладки фундамента — это запроектировать будущий дом и произвести расчёт фундамента. Его несущие свойства, толщину несущих балок, армирование, места размещения смотровых колодцев для отвода воды и пр.
Также при подготовке необходимо завести на участок песок, щебень. Оплачивать стоимость работы экскаватора за простой накладно.
Преимущества технологии УШП
На фундамент УШП уходит много утеплителя, однако он обходится дешевле бетона и земляных работ, которые потребуются для рытья ленты МЗЛФ. Технология обладает достоинствами:
- минимальный расход материала для опалубки;
- гарантированная заливка монолита в один день;
- упрощение схем армирования, снижение трудоемкости;
- теплый + черновой пол по умолчанию;

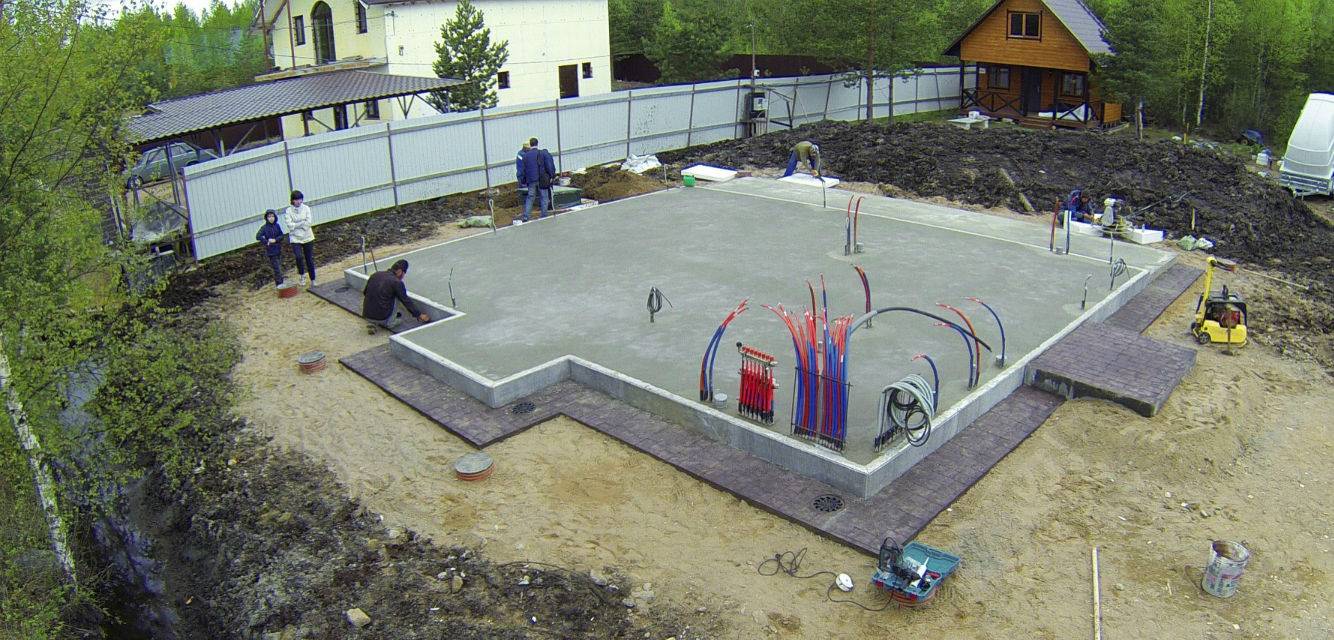

- подведенные коммуникации;
- готовая утепленная отмостка + дренаж;
- возведение коттеджа на любых почвах без ограничений по стеновым, кровельным материалам и технологиям строительства;
- энергосбережение в процессе эксплуатации;
- отсутствие деформационных швов (только при одинаковой этажности).
Шведская плита изготавливается за две недели максимум, что гораздо быстрее МЗЛФ, но немного дольше сборного ростверка по сваям, который пригоден только для срубов, «каркасников», фахверка, щитовых, панельных построек.
Подготовительный этап
Подробнее рассмотрим первый этап возведения утеплённых шведских плит:
Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание
Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание.
С помощью специальной техники или лопат роем котлован
Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.
В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня.
Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.
Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно укладывать трубы.
Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия.
В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.
Достоинства плиты
Строительство здания на основе УШП имеет следующие преимущества:
- Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
- Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
- Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
- Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
- За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
- Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
- Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
- Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
- Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.
Основные преимущества данного основания
Состав строительного решения УШП
Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:
его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.
Деревянный дом 14 на 10 метров на фундаменте УШП
Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.
Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.
Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства, и можно рассчитывать на разрушение всего дома
Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей
Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

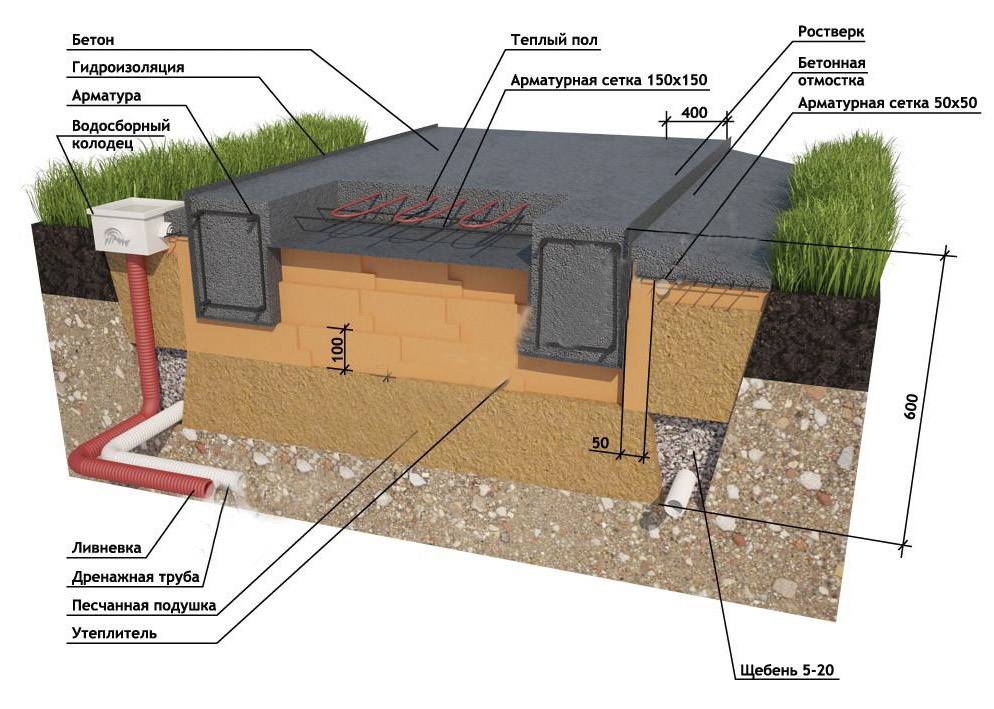

Конструкция утеплённой плиты
В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.
Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.
Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.
Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.
Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.
Тёплый пол во всём доме сразу
По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.
Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.
Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!
Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам
* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

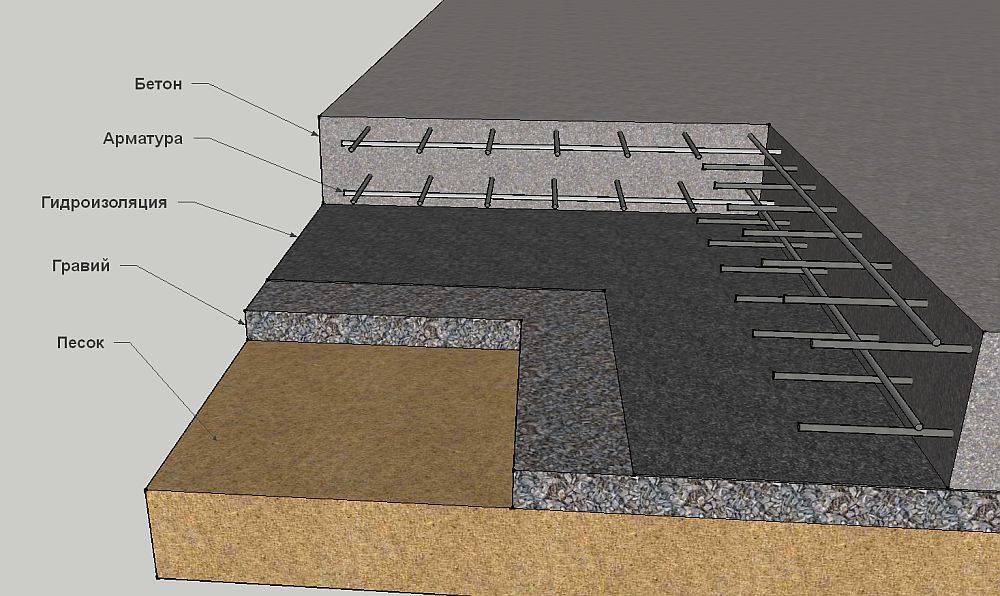

Строительство плитного фундамента
Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.
Порядок работ
Этапы возведения:
- Выемка грунта под котлован.
- Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
- Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
- Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
- Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
- Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
- Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
- Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
- Заливка бетона.
- Съем опалубки, обработка битумным праймером (грунтовкой).
- Заливка отмостки — выполняется после завершения наружной отделки.
Наглядно все шаги показы в видео:
https://youtube.com/watch?v=Gvo9NP95Sv8
Выбор материала для основания
Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.
Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.
Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.
Особый случай — искусственная насыпь при перепаде высот
Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.
Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

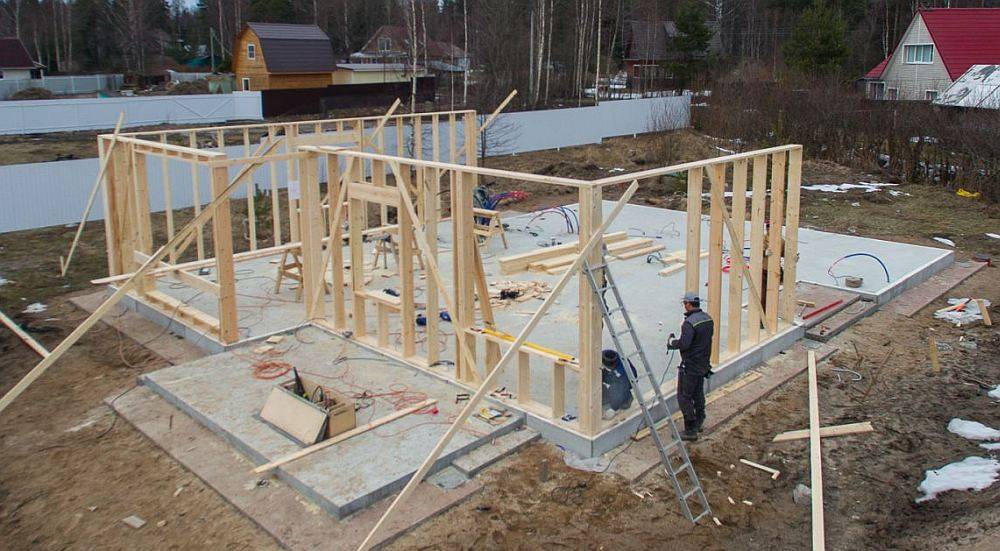

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.
В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.
Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.
Процесс возведения УШП фундамента
Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.
Подготовительные мероприятия
Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:
- Рытье котлована.
- Выравнивание площадки.
- Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.
Укладка геотекстиля
Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:
- Устроить дренаж и сделать песчаную подушку.
- Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.
Возведение опалубки
Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.
Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.
устройство утепленной шведской плиты

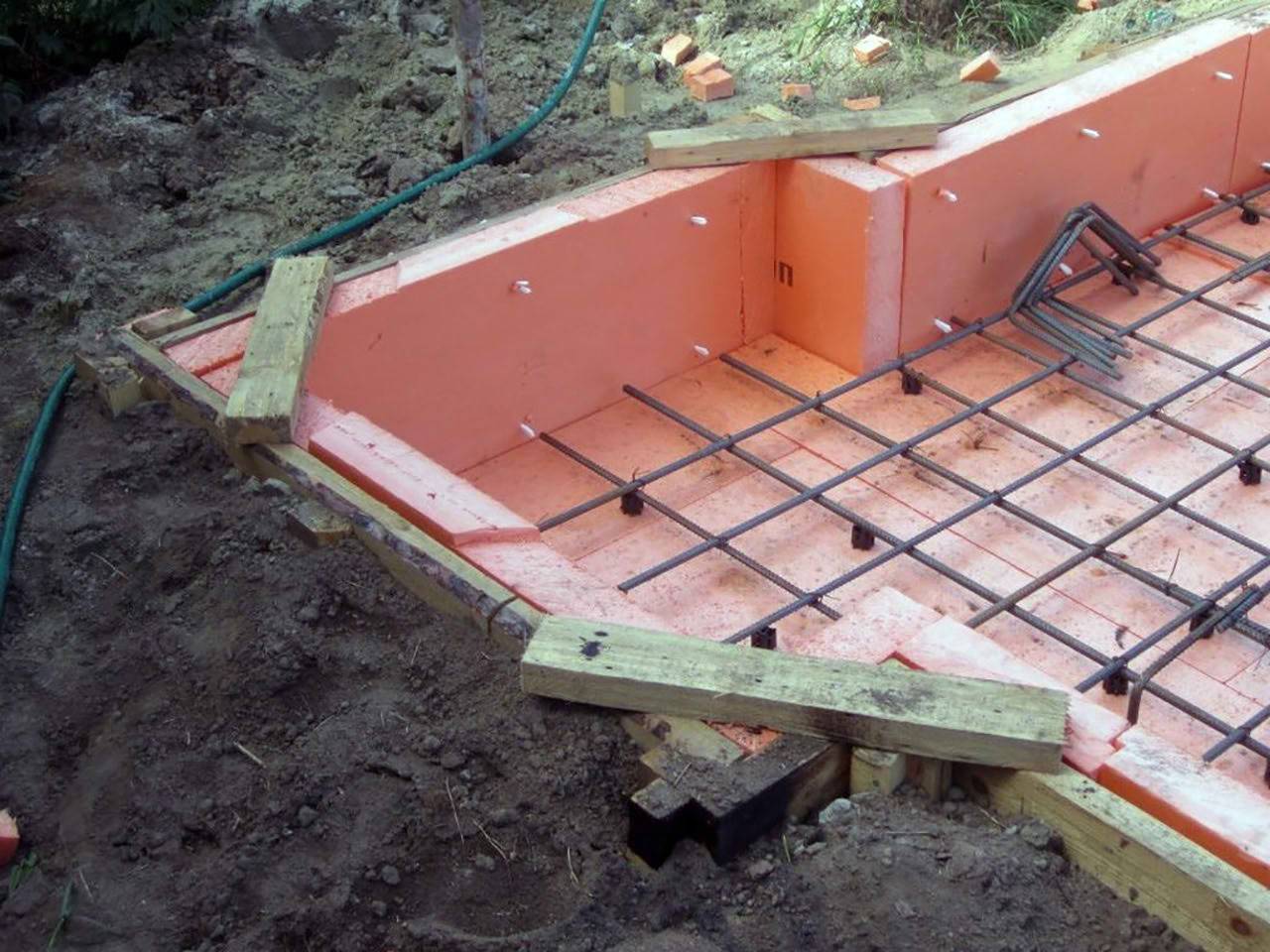

Утепление УШП фундамента
Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:
- По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
- Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
- Выполнить утепление отмостки.
Теплые полы в фундаменте УШП
Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.
Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

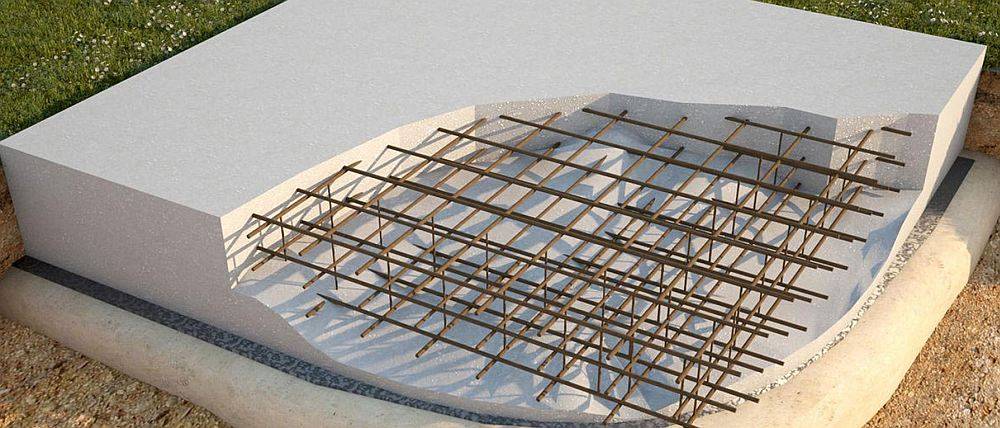

Процесс армирования
Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:
- Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
- Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
- В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
- Подбирается необходимое значение диаметра арматуры.
Человек показывает устройство свой утепленной плиты перед заливкой:

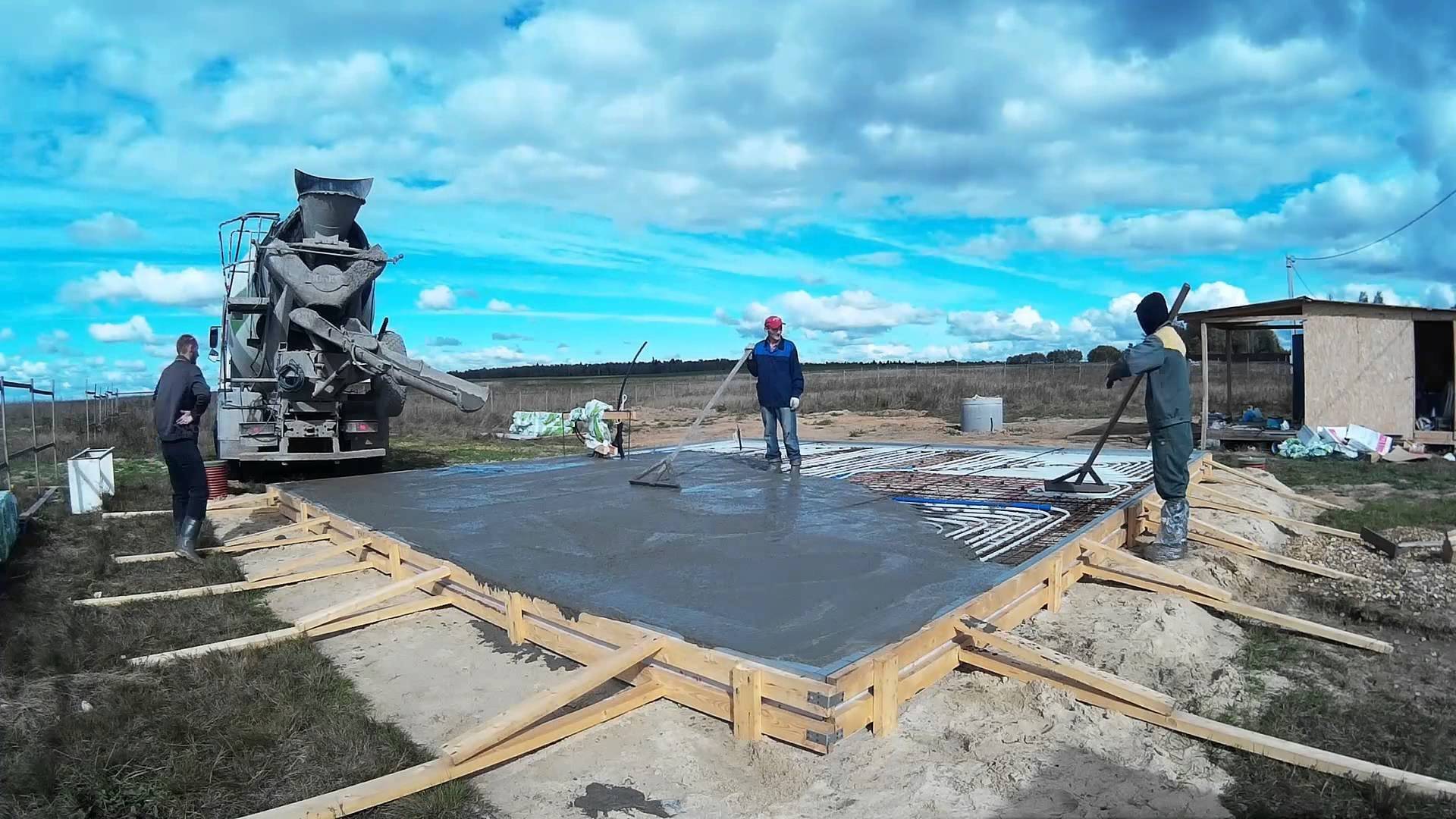

Заливка бетона
Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:
- монтаж труб для системы «теплый пол»;
- укладку канализационных и водопроводных труб;
- укладку газовых труб и кабелей.
Порядок действий следующий:
Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством
Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.

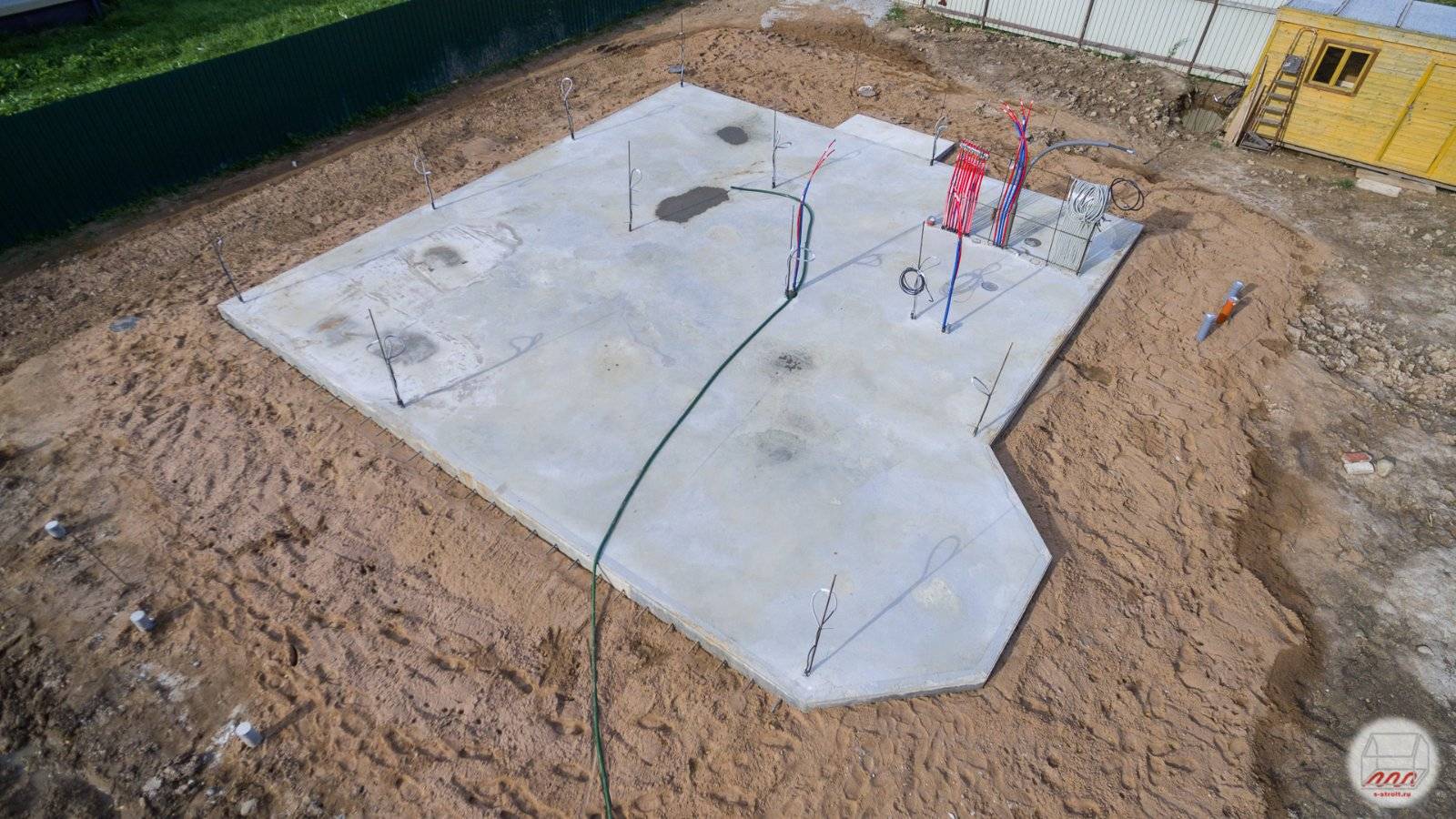

Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов
На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

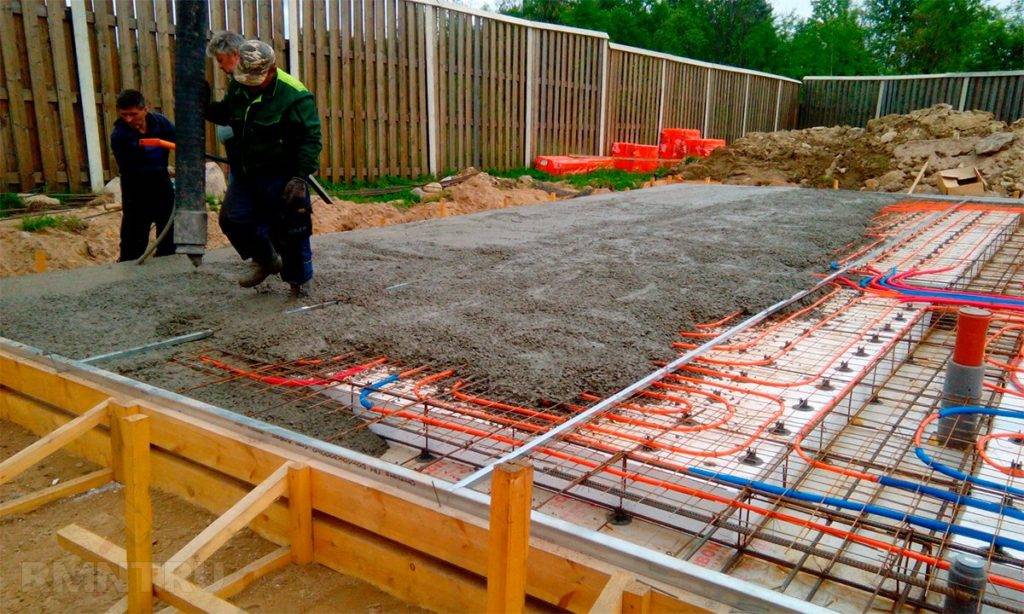

Заливаем УШП бетонным раствором
После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.
От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.
Итак, в данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите грамотно и качественно выполненный фундамент.
Монтаж труб теплого пола;
Когда армопояс связан необходимо уложить трубу теплого пола в конструкцию утепленной шведской плиты. Некоторые кладут армирующую сварную сетку 15х15 и на неё с помощью нейлоновых стяжек крепят трубу. Но лучше всего использовать пистолет для теплого пола, который будет крепить трубу с помощью гарпун-скоб и т.о. крепить трубу к ППС. Труба держится очень прочно. И по затратам, и по скорости удобнее получается.
Трубу необходимо укладывать по контурам. Не нужно делать одинаковые контуры (как говорят некоторые, для якобы лучшей балансировки). Нужно правильно распределять контуры. Одна комната один контур. Если комната большая, то два примерно одинаковых контура. При таком раскладе можно установить систему управления климат-контролем. И задавать температуру в зависимости от суток (например) в разных комнатах. Сделать хорошую балансировку можно и с разными по длине контурами. Для этого следует приобрести коллектора с расходомерами.
Длина трубы в контуре должна быть до 100 м.п. площадь при шаге 150 мм получается около 15 м.кв. Лучший способ укладки трубы — улитка. Так более равномерно будет распределяться тепло. Об этом можно почитать здесь.
Если деньги позволяют сразу приобрести коллекторы, то прессуем трубы и заливаем их под давлением. Нет — льём надеясь, что никто не пробил их))).
При опресовке труб из сшитого полиэтилена помним, что трубы очень сильно тянутся и поэтому давление стабилизируется только через несколько часов. Все это время подкачиваем давление, оно будет постоянно падать. Накачиваем, закрываем краны, следим за манометрами.
Трубу следует выбрать из сшитого полиэтилена. Лучшим решение будет конечно же рехау (здесь все о разновидности труб rehau). Или использовать аналог (здесь все об аналогах трубы rehau).
Армирование несущих балок;
Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.
Советы
В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.
Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание
Важно также рассчитать ширину фундамента под несущими стенами
Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию
- Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
- Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
- Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
- Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
- После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть в диапазоне 2,5-3 атм.
- После заливки бетона дается время на застывание основания. Как правило, на это уходит не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.

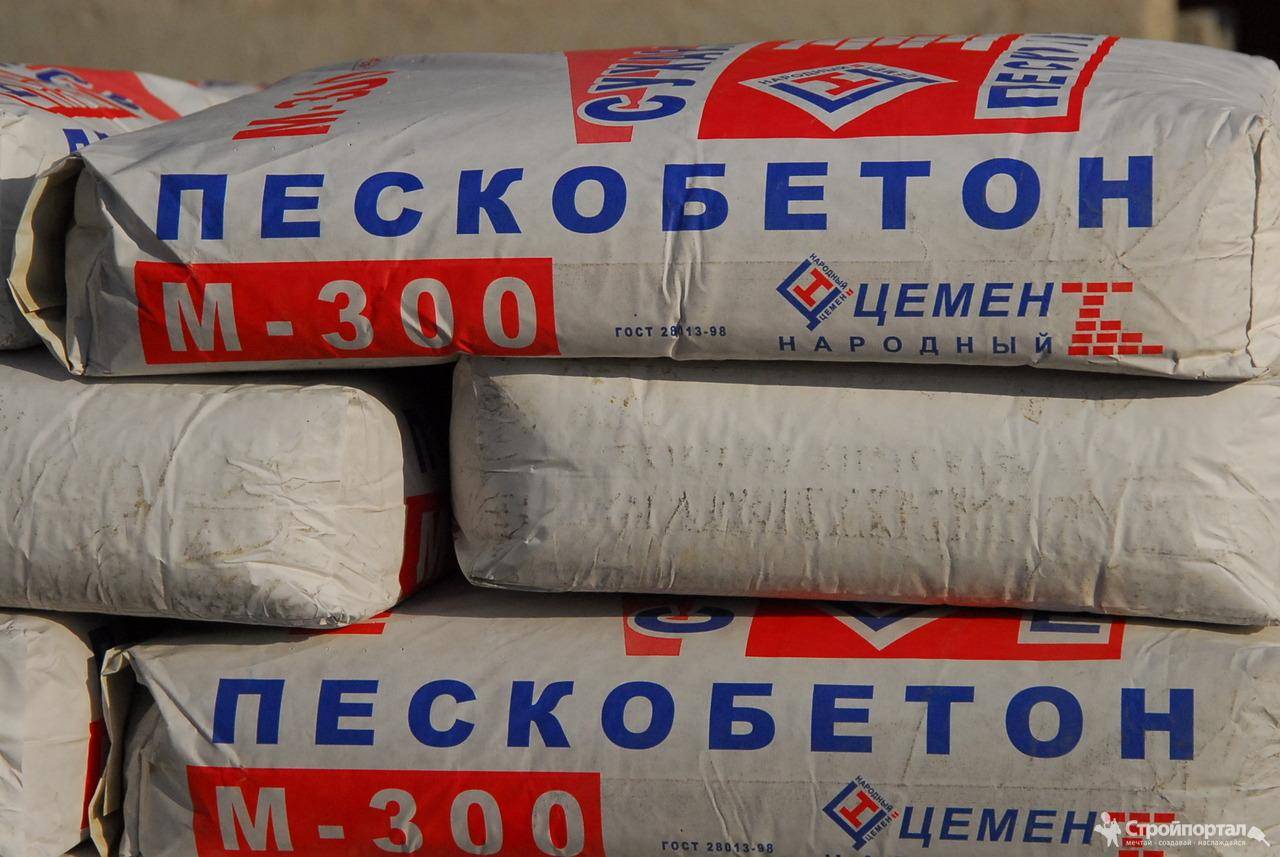

- Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежный фундамент.
- Цоколь по завершении работ можно отделать любым материалом, но особенно красиво смотрится оформление искусственным камнем.
- Нельзя применять этот вид фундамента для строительства домов выше двух этажей.
- Для обустройства фундамента не нужно рыть глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленный котлован желательно обработать химикатами – это поможет остановить рост растительности.
О том, как уложить УШП-фундамент, смотрите в следующем видео.
Итоги
Итак, при заказе УШП фундамента по завершению работ вы получите:
- Фундамент в виде бетонной монолитной плиты.
- Разведенные коммуникации, а именно воду, канализацию, заземление, электричество и прочее.
- Готовую отопительную систему – теплый пол по всей площади строения.
- Утепление пола – под плитой будет проложен слой ЭППС/ПСБ.
- Утепленная отмостка – вокруг дома грунт никогда не промерзнет.
- Готовый черновой пол, который будет таким гладким, что на него можно будет укладывать и ламинат, и плитку.
- Отделку цоколя при помощи плоского шифера – решить проблему можно простым окрашиванием.
- Ливневую канализацию, дождеприемники.
- Дренаж.
- Готовое решение канализации – ЛОС или септик.
При оценке и сравнении стоимости разных типов фундамента следует учесть все вышеперечисленные факторы. УШП является готовым нулевым циклом, своеобразным фундаментом «под ключ». Также на УШП можно установить коробку дома, а остальное уже будет проведено внутри – коммуникации, отопление и утепление. При сравнении, в доме на тех же винтовых сваях потребуется делать нижнее перекрытие, заняться его утеплением, провести коммуникации, сделать разводку по дому, залить стяжку, установить систему отопления, что-то придумывать с отделкой высокого цоколя. Как видите, у первого варианта преимуществ намного больше, но какой тип фундамента выбирать – решать вам!
