Труба полипропиленовая канализационная: 50, 100, 110 и 200 мм

Область применения

Внутренняя канализация

В области сантехники канализационные полипропиленовые трубы применяются преимущественно для внутренних работ. Это связано с тем, что материал обладает относительной мягкостью, а наружная канализация прокладывается исключительно подземным способом.

Полипропилен в этих условиях плохо переносит давление грунта, и трубы нуждаются в дополнительном укреплении стенок. Зато во внутренних сетях, где сжимающих нагрузок нет, он даже опережает по популярности .

Это обусловлено рядом конкурентных преимуществ:

• Устойчивость к механическим воздействиям
  , в том числе – ударным нагрузкам. Материал способен кратковременно деформироваться, не разрушаясь, что определяется его вязкостью
• Химически инертен,
  что позволяет ему без последствий переносить контакт с кислотами, щелочами, прочими едкими соединениями. При этом в окружающую среду не попадает никаких вредных веществ (впрочем, как и при утилизации полипропиленовых изделий)
• По термостойкости канализационная полипропиленовая труба далеко опережает ПВХ-аналоги
  . Если ПВХ рассчитан на рабочую температуру до 40-60 °С, то полипропилен нормально работает при 80 — 90 °С, и спокойно переносит кратковременное повышение до 100 °С. В плане морозостойкости материал различается в зависимости от применяемых добавок: рабочий диапазон температур может составлять от -10 до -50 °С
• «Официально» (по гарантии производителя) полипропиленовая труба канализационная рассчитана на срок службы 50 лет.
  Однако лабораторные тесты показывают, что он может быть продлен и до 100.
• Нет необходимости в дополнительных защитных покрытиях
• Низкая теплопроводность
  гарантирует практически полное отсутствие изменений линейного размера трубы под воздействием высоких температур

При этом практически по всем эксплуатационным показателям пластик превосходит чугун или керамику, он также дает существенные преимущества при : 2 метра чугунной трубы диаметром 150 мм весят более 70 кг, тогда как такая же «палка» полипропилена – в десятки раз меньше.

И процесс монтажа занимает минуты, если не секунды, тогда как «классические» трубы необходимо чеканить, что займет не менее суток. Да и сам процесс монтажа тяжелой трубы потребует мощных креплений и физических усилий.

Наружные сети

Несмотря на некоторые ограничения по нагрузкам, канализационные трубы из полипропилена применяются и во внешней системе водоотведения. Производителям, правда, приходится идти на определенные ухищрения, чтобы компенсировать недостатки материала, но результат того стоит.

Например, трубу делают из двух слоев полипропилена – внутреннего гладкого и наружного гофрированного. Благодаря такой структуре труба без труда переносит статические и динамические нагрузки.

Упомянутая пластичность, присущая полипропилену, имеет не только отрицательную сторону – в случае замерзания полипропиленовая труба растягивается по окружности, не изменяя структуры, а после растапливания льда возвращается в первоначальное состояние.

Хотя из пластиковых материалов для прокладки наружной канализации чаще используют ПВХ, благодаря его более высокой жесткости, тем не менее, канализационные трубы полипропиленовые также находят свое применение благодаря некоторым специфическим свойствам:

• низкая теплопроводность и высокая термостойкость,
  что позволяет без проблем отводить стоки от промышленных производств
• труба канализационная полипропиленовая имеет очень низкий коэффициент трения,
  благодаря чему может пропускать больший объем стоков, чем аналогичное изделие из металла или керамики, без риска возникновения заторов
• не возникает риска известковых отложений на стенках трубы
• отсутствует возникновения возможность бактериального осадка
• труба легко и надежно монтируется
  , не требует тяжелой техники для перевозки и установки
• типоразмеры на трубы полипропиленовые канализационные ГОСТ устанавливает те же, что приняты для чугунных и керамических систем.
  Благодаря этому, ремонт и замена отдельных участков старых трубопроводов также не вызывает затруднений

№7. Особенности монтажа ПВХ канализационных труб

Если у вас есть определенные навыки, то с монтажом внутренней канализации можно справиться и самостоятельно, ведь главное преимущество ПВХ труб – это простота монтажа. Последовательность действий будет такой:

• подготовить все участки труб и соединительные элементы, при необходимости подписать их, чтобы потом не перепутать;
• ПВХ трубы соединяются раструбным способом. Перед началом монтажа не мешает проверить, входят ли концы одних труб в раструб других. В идеале труба должна легко заходить в посадочное гнездо на 2/3;
• далее следует непосредственно само соединение. Конец трубы смазывают клеем и заводят в раструб. Чтобы клей схватывался лучше, можно предварительно немного поцарапать поверхность трубы до появления небольших потертостей. Как только клей нанесен, проводится соединение, причем для полного вхождения трубы в раструб необходимо будет приложить небольшое усилие;
• тройники, крестовины и прочие элемент монтируются точно по такой же схеме;
• не забывайте про уклон, необходимый для самотечной канализации. Чем меньше диаметр трубы, тем больше угол уклона необходим. Для труб диаметром 40 мм уклон должен составлять 3,5 см на погонный метр, для труб 50 мм – 3 см, для 80 мм – 2 см, для 100 мм – 1,5 см. Уклон формируется посредством хомутов, которые монтируются к стене;
• когда клей подсохнет (срок указан на упаковке) проводится проверка системы на герметичность;
• остатки труб не выбрасывайте — из них можно сделать полезные вещи.

Если проводится ремонт существующей канализационной системы в квартире, то сначала необходимо будет выполнить демонтаж старых чугунных труб. Перед этим необходимо предупредить соседей сверху, чтобы они временно не пользовались канализацией. Действовать необходимо будет оперативно, так как подобные неудобства вряд ли кто захочет терпеть долго. В срезы чугунных труб вставляются резиновые уплотняющие манжеты, устанавливаются переходник и тройник.

Наружную часть канализации лучше доверить профессионалам

Тут важно правильно выполнить теплоизоляцию,  предусмотреть ревизионные колодцы, создать песчаную подушку, позаботиться об уклоне труб и правильном угле поворота колен. Подробности монтажа внутренней и наружной канализации можно увидеть на видео

Конечно же, поливинилхлоридные канализационные трубы не прослужат вам веками, но из того, что предлагает нам рынок, это практически самый долговечный вариант, а если учесть стоимость, эксплуатационные качества и простоту монтажа, то ПВХ трубы можно считать лучшим вариантом для организации канализации.

Статья написана для сайта remstroiblog.ru.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ):
  • высокого давления (ПВД) — для внутренней разводки канализации,
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
• поливинилхлорид (ПВХ),
• полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Канализационные фитинги купить

• Все соединения, сделанные с их помощью, получаются герметичными и устойчивыми к агрессивным стокам.
• Другим несомненным их достоинством является способность выдерживать высокую температуру рабочей среды. Полипропиленовые изделия безотказно служат для транспортировки стоков, нагретых до 75 °С, тогда как пределом для аналогичной продукции из ПВХ является 60°.
• Кроме того, их легкий вес позволяет снизить расходы на транспортировку и монтаж минимум на 25 % в сравнении с вариантами из чугуна. Поэтому для жилых и общественных зданий во избежание высокотемпературных деформаций инженерных систем мы рекомендуем выбирать и покупать канализационные фитинги и трубы из полипропилена.

Эксплуатационные особенности

Преимущества

Если вы не планируете привлекать к работе мастеров с профессиональным оборудованием, а собираетесь обустроить канализационную систему своими руками, то именно полипропиленовые трубы будут наилучшим решением.

Для них характерны вполне объективные достоинства, а именно:

Материал хорошо служит как в деревянных домах, так и в кирпичных зданиях

Во-первых, синтетический материал обладает высокой устойчивостью к коррозии, что очень важно, поскольку стенки трубы практически постоянно находятся в увлажненном состоянии и контактируют с достаточно агрессивными сточными водами. Следствием химической инертности полипропилена является увеличение срока службы всей системы.

Во-вторых, материал отличается существенной термостойкостью

С одной стороны, он выдерживает нагрев до + 95 0С: для канализации это не столь важно, но можно быть уверенными, что горячая вода при попадании в раковину не вызовет проблем. С другой стороны, при низких температурах полимер сохраняет свою вязкость, и не становится хрупким.

В-третьих, трубы из полипропилена обладают малой массой. Это преимущество в полной мере могут оценить владельцы легких щитовых домов и каркасных конструкций: в отличие от чугунных изделий, такая канализационная сеть не выдвигает повышенных требований к несущей способности конструкций.

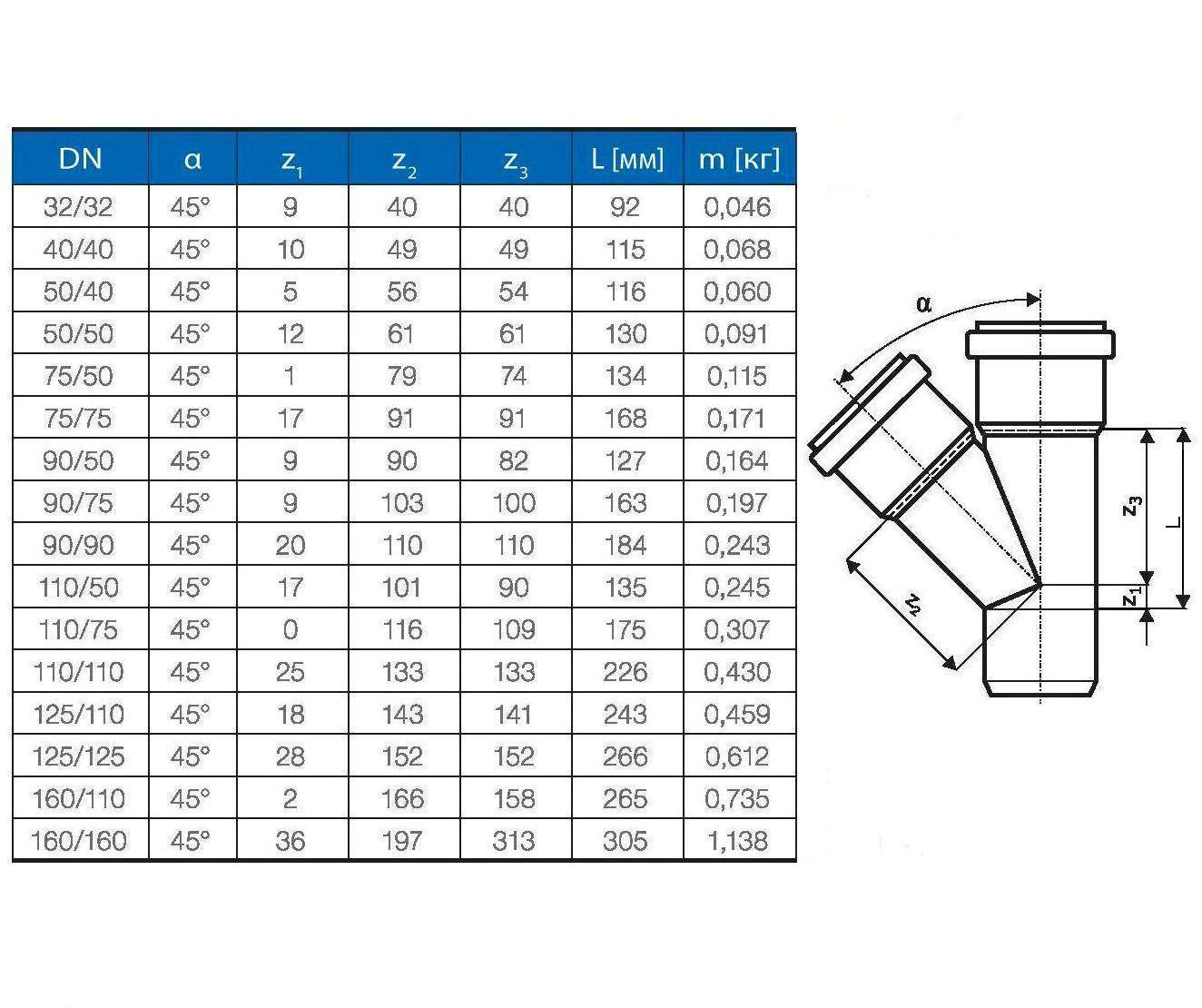

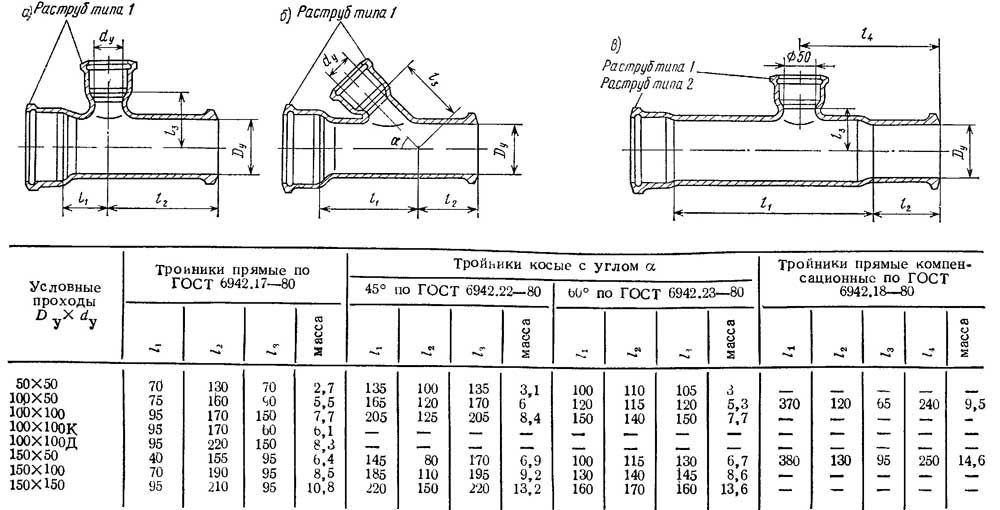

Крестовина с фасонными частями – весьма полезный элемент при сборке стояков

Наконец, очевидным достоинством является гладкая внутренняя поверхность: отсутствие неровностей обеспечивает надежную защиту от засоров.

Недостатки

Минусы у описываемого материала тоже присутствуют, однако они обычно проявляются либо как результат брака в производстве, либо вследствие несоблюдения правил монтажа.

И все же иметь в виду возможные недостатки нужно обязательно:

• Во-первых, данный полимер не отличается высокой механической прочностью. То есть стандартную нагрузку он держит удовлетворительно, но если вы проложите канализационную трубу на небольшой глубине под автомобильной дорогой – деформация будет исключительно вопросом времени.
• Во-вторых, нужно учитывать также термостойкость пластика. Конечно, деформированная канализация при пожаре является не самой большой проблемой, но когда в помещении постоянно ведется работа с высокими температурами, или же существует риск возгорания – лучше заменить полипропилен металлом.

Фото стандартного изделия с раструбом

В-третьих, полипропиленовые канализационные трубы по ГОСТу должны производиться с фасонными частями, снабженными резиновыми уплотнительными кольцами (ГОСТ 9833-73)

Эти детали требуют к себе повышенного внимания, поскольку со временем утрачивают эластичность, и герметичность соединений снижается.
Еще одной важной особенностью является склонность полимера к температурным деформациям. Вот почему соединения труб делают относительно подвижными: так компенсируются внутренние напряжения.

Размещение уплотнителя в фасонной части

Многие специалисты также отмечают необходимость тщательной подготовки всех деталей к установке. Однако все познается в сравнении, и полипропилен с этой точки зрения можно смело относить к группе наиболее «дружественных» к новичку материалов.

Область применения

Внутренняя канализация

В области сантехники канализационные полипропиленовые трубы применяются преимущественно для внутренних работ. Это связано с тем, что материал обладает относительной мягкостью, а наружная канализация прокладывается исключительно подземным способом.

Полипропилен в этих условиях плохо переносит давление грунта, и трубы нуждаются в дополнительном укреплении стенок. Зато во внутренних сетях, где сжимающих нагрузок нет, он даже опережает по популярности канализационные трубы из поливинилхлорида (ПВХ).

Это обусловлено рядом конкурентных преимуществ:

• Устойчивость к механическим воздействиям, в том числе – ударным нагрузкам. Материал способен кратковременно деформироваться, не разрушаясь, что определяется его вязкостью
• Химически инертен, что позволяет ему без последствий переносить контакт с кислотами, щелочами, прочими едкими соединениями. При этом в окружающую среду не попадает никаких вредных веществ (впрочем, как и при утилизации полипропиленовых изделий)
• По термостойкости канализационная полипропиленовая труба далеко опережает ПВХ-аналоги. Если ПВХ рассчитан на рабочую температуру до 40-60 °С, то полипропилен нормально работает при 80 — 90 °С, и спокойно переносит кратковременное повышение до 100 °С. В плане морозостойкости материал различается в зависимости от применяемых добавок: рабочий диапазон температур может составлять от -10 до -50 °С
• «Официально» (по гарантии производителя) полипропиленовая труба канализационная рассчитана на срок службы 50 лет. Однако лабораторные тесты показывают, что он может быть продлен и до 100.
• Нет необходимости в дополнительных защитных покрытиях
• Низкая теплопроводность гарантирует практически полное отсутствие изменений линейного размера трубы под воздействием высоких температур

При этом практически по всем эксплуатационным показателям пластик превосходит чугун или керамику, он также дает существенные преимущества при монтаже канализационных труб: 2 метра чугунной трубы диаметром 150 мм весят более 70 кг, тогда как такая же «палка» полипропилена – в десятки раз меньше.

И процесс монтажа занимает минуты, если не секунды, тогда как «классические» трубы необходимо чеканить, что займет не менее суток. Да и сам процесс монтажа тяжелой трубы потребует мощных креплений и физических усилий.

Наружные сети

Несмотря на некоторые ограничения по нагрузкам, канализационные трубы из полипропилена применяются и во внешней системе водоотведения. Производителям, правда, приходится идти на определенные ухищрения, чтобы компенсировать недостатки материала, но результат того стоит.

Например, трубу делают из двух слоев полипропилена – внутреннего гладкого и наружного гофрированного. Благодаря такой структуре труба без труда переносит статические и динамические нагрузки.

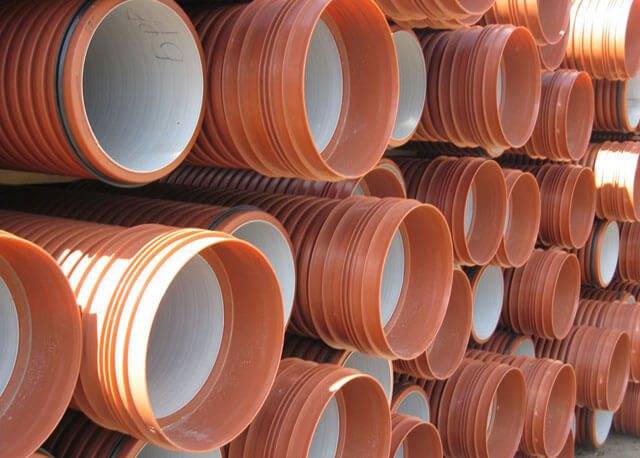

Гофрирование – способ повышения прочности трубы

Упомянутая пластичность, присущая полипропилену, имеет не только отрицательную сторону – в случае замерзания полипропиленовая труба растягивается по окружности, не изменяя структуры, а после растапливания льда возвращается в первоначальное состояние.

Хотя из пластиковых материалов для прокладки наружной канализации чаще используют ПВХ, благодаря его более высокой жесткости, тем не менее, канализационные трубы полипропиленовые также находят свое применение благодаря некоторым специфическим свойствам:

• низкая теплопроводность и высокая термостойкость, что позволяет без проблем отводить стоки от промышленных производств
• труба канализационная полипропиленовая имеет очень низкий коэффициент трения, благодаря чему может пропускать больший объем стоков, чем аналогичное изделие из металла или керамики, без риска возникновения заторов
• не возникает риска известковых отложений на стенках трубы
• отсутствует возникновения возможность бактериального осадка
• труба легко и надежно монтируется, не требует тяжелой техники для перевозки и установки
• типоразмеры на трубы полипропиленовые канализационные ГОСТ устанавливает те же, что приняты для чугунных и керамических систем. Благодаря этому, ремонт и замена отдельных участков старых трубопроводов также не вызывает затруднений

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

• 16 – 20 мм, если будет монтироваться до 4 радиаторов;
• 20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
• 25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
• 32 – 40 мм при мощности 12– 19 кВт;
• изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.

Количество радиаторов влияет на диаметр монтируемых элементов

Размеры полипропиленовых труб в зависимости от материала изготовления

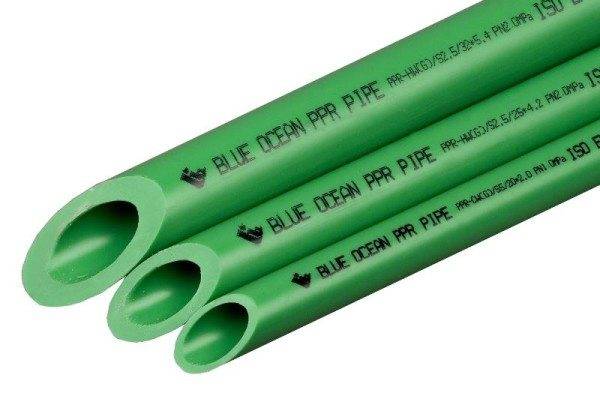

PPR

Полипропиленовые трубы типа PPR (PPRС, ППР) производят из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Они способны выдерживать широкий диапазон температур (от -170 °С до +1400 °С), ударные нагрузки. Такие характеристики позволяют использовать данный тип полипропиленовых труб определенных размеров в устройстве канализаций, водопроводов и отоплений. Полипропиленовые трубы PPR активно используются для бытового строительства. Их размеры могут быть от 16 до 110 мм, также существует подклассификация полипропиленовых труб по давлению, на которое они рассчитаны.

PPH

Производство полипропиленовых труб РРН осуществляется с добавлением модифицирующих добавок: антистатиков, антипиренов, нуклеаторов, что увеличивает ударную прочность изделий.

Данный тип полипропиленовых труб пригоден для оборудования систем наружного холодного водоснабжения, вентиляции и водоотведения. Из-за низкой температуры плавления их нельзя использовать для систем отопления. Размеры диаметров полипропиленовых труб обычно достаточно большие, поскольку они наиболее востребованы для оборудования промышленной канализации и водоотведения.

PPB

Полипропиленовые трубы, изготовленные из данного типа сырья, имеют в своем составе расположенные в определенном порядке микромолекулы гомополимера (блоки), имеющие различное строение и состав. Полимерные трубы данного типа используются для создания напольных отопительных систем, холодного водоснабжения и имеют соответствующие размеры.

PPS

Полипропиленовые трубы PPS изготовлены из полифенилсульфида – полимера высочайшего класса с особым молекулярным строением. Такие изделия особо устойчивы к нагрузкам и повышению температуры, более износоустойчивы и прочны. Диаметральный размер данного типа полипропиленовых труб 20–1200 мм. Их используют для оборудования вентиляции, горячего и холодного водоснабжения, отопления.

Читайте материал по теме: Полипропиленовые трубы для горячей воды

Требования к трубам наружной канализации

Элементы наружной части канализационной системы работают среди большего количества неблагоприятных факторов и при более серьёзных нагрузках, поэтому они должны быть:

• устойчивыми к постоянному притоку грунтовых вод, вызывающему изменение положения узлов стыка, что приводит к нарушению герметичности системы;
• прочными, чтобы противостоять механическим перегрузкам динамического или статического типа;
• способны выдерживать массу лежащей сверху земли и передвигающихся людей и транспортных средств.

В отдельных случаях такие трубы дополнительно защищают, укладывая их в прочные короба.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

1. внутренняя канализация:
2. наружная;
3. напорная система;
4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

• высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
• устойчивость к негативному влиянию агрессивной среды;
• идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
• большое значение внутреннего давления, минимум 6 бар, а максимум 16;
• самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
• удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
• предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

• Dн — внешний диаметр трубы,
• d — внутренний диаметр,
• Dy — усредненный показатель просвета,
• b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

• 25 мм — стиральные машины, посудомойки,
• 30-47 мм — раковина в ванной, биде,
• 38-50 мм — кухонная кабинка, ванна или душ,
• 50 мм — разводка канализационной системы внутри здания,
• 70-86 мм — различные отводы от центрального стояка,
• 100-118 мм — унитаз, центральный стояк,
• 150-190 мм — участок от центрального стояка до городских канализационной системы,
• 200 мм — отвод стоков от бань (саун),
• 240-300 мм — отвод стоков из бассейнов,
• 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала.

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

• Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
• Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
• Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
• Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
• Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Классификация труб

В зависимости от температуры, которой будут подвергаться ПП трубы, их используют в системах:

• холодного водоснабжения;
• подачи горячей воды/отопления;
• канализации;
• вентиляции.

В зависимости от технологии производства выделяют:

• армированные;
• неармированные.

ПП труба, армированная алюминиевой фольгой

В зависимости от сферы применения трубы полипропиленовые для канализации и водоснабжения бывают следующих видов:

• PN 10 с наружным диаметром 20–110 мм и внутренним 16,2–90 мм; толщина стенок от 1,9 до 10 мм; обеспечивает холодное водоснабжение при давлении 1 МПа и циркуляцию в системе теплого пола (соответственно +20/+45 °C);
• PN 16 – для холодного /горячего водоснабжения до + 60 °C с давлением 1,6 МПа;
• PN 20 выдерживает давление до 2 МПа, температуру жидкости до +80 °C и используются для подачи горячей воды; наружный диаметр составляет 16–110, внутренний – 10,6–73,2 мм с толщиной стенок от 16 до 18,4 мм;
• PN 25 – армированные алюминиевой фольгой, во многом благодаря многослойности выдерживают температуру теплоносителя до +95 °C, что делает их идеальными кандидатами для системы горячего водоснабжения при номинальном давлении 2,5 МПа; величина внешнего диаметра 21,2–77,9, а внутреннего – 13,2–50 мм с толщиной стенок 4–13,3 мм.

Диаметры гофрированных труб

На основе молекулярной структуры материала он бывает:

• PPN – гомополимер полипропилена, низкомолекулярное соединение; опуская химические подробности, скажем только, что несмотря на прочность, такая труба канализационная полипропиленовая беззащитна к перепадам температуры и от мороза может рассыпаться в пух и прах;
• PPB – блок-сополимеры полипропилена или как его еще называют, тип 2 полипропилена; в состав этого материла входит полиэтилен, придающий ему эластичность; теплостойкость значительно выше PPN;
• PPR – рандом-сополимеры или тип 3 полипропилена – уникальный материал, имеющий кристаллическую структуру, благодаря которой изделия выделяется исключительной прочностью, противостоит перепадам температуры (до +140 °C) и воздействию щелочей/кислот; именно тип 3 имеет память формы, возвращающая изделию первоначальные физические параметры после воздействия низкой температуры.

Разница очевидна

Как сориентироваться в маркировке

На своей поверхности ПП трубы имеют маркировку – непонятные на первый взгляд буквы и цифры, которые содержат ценную информацию.

Сначала стоит название производителя и его логотип, а далее учимся читать:

аббревиатура, обозначающая материал, например, N (гомополимер), В (блок-сополимер), или РРRС (сочетание РР всегда означает полипропилен);

номинальное давление (PN), которое держит канализационная полипропиленовая труба;

• 25х4,2 – диаметр и толщина стенки;
• класс эксплуатации;
• максимальное давление, выраженное в МПа;
• завершает строку номер документа (ГОСТ, ТУ).

Больше половины цифр уже понятно

Кроме общепринятой, маркировка может содержать дополнительную информацию о соответствии международным стандартам, MRS классификации – что-то вроде минимальной гарантии. Из массы цифр последние две указывают на дату производства.

Сортамент

Если говорить о размерах полипропиленовых труб, их регулирует не ГОСТ, а специальная техническая документация. Различают изделия, предназначенные для напорной и безнапорной канализации. При выборе безнапорных труб можно встретить такой сортамент:

• Минимальное значение диаметра водовода составляет 16 мм. Максимальное не превышает 1200 мм. Изделия с наибольшим сечением применяют для монтажа наружных систем. Трубы диаметром 50 мм обычно устанавливают в бытовые внутренние системы. Изделия, имеющие показатель 110 мм, подсоединяют к стояку. Для установки наружных систем выбирают изделия с большим диаметром – от 160 до 200 мм.
• Длина труб составляет 2-8 м. можно встретить и отрезки, доходящие до 12 м.

Большой сортамент имеет напорный трубопровод. Иногда для безнапорных водостоков покупают изделия, предназначенные для установки в напорных. Они имеют такие параметры:

• диаметр варьируется от 32 до 1600мм;
• отдельные трубы имеют длину 12 м.

Трубы 50 и 110 мм представляют собой самые востребованные изделия.

Канализационные водоотводы производят гофрированными или гладкими. Последние имеют хорошую устойчивость к гидравлическим ударам. Кроме того, они довольно гибкие. Такие элементы незаменимы при установке сложных систем.

Назначение труб ПВХ для канализации и их основные характеристики

Пластиковые трубы канализации имеют широкий спектр применения.

Изделия используют для создания таких инженерных сооружений:

• подземных трубопроводов;
• транспортировки технических жидкостей на предприятиях;
• дренажных каналов вокруг зданий;
• отвода стоков от потребителей в квартирах и офисах;
• внутридомовой и уличной канализации;
• вентиляционных каналов;

Трубы изготавливаются из хлористого винила, пластификаторов и красителей. Изделия выдерживают внешнее давление до 50 МПа, способны пропускать носители под давлением до 16 бар. Для соединения отдельных фрагментов на их концах имеются фасонные части, размеры фасонных частей обеспечивают создание магистрали из деталей, имеющих разный наружный диаметр.

Внутренняя и наружная

В зависимости от мест установки пластиковые системы стоков подразделяются на внутренние и внешние.

Внутренние магистрали собираются из изделий серого цвета. Прокладываются в шахтах, штробах, вдоль стен или полов. Диаметр варьируется в пределах 32-160 мм. Стандартный диаметр стояка канализации составляет 100 мм. Прогоны не рассчитаны на большую нагрузку и требуют аккуратного обращения.

Напорная и безнапорная

Безнапорные системы устанавливают в строениях, где предполагается сток жидкости самотеком. Внутренний диаметр сливной трубы домовой канализации варьируется в пределах 32-110 мм. Толщина стенок не превышает 3 мм. Примером безнапорных коммуникаций являются отводы от ванн, раковин, унитазов, когда все коммуникации выводятся в общий стояк.

Напорные системы предназначены для принудительной транспортировки органических и химических соединений. Толщина стенок изделий составляет 3-30 мм в зависимости от их диаметра. Соединение деталей осуществляется с помощью клея или сварки.

Гофрированная

Гофрированные трубы используются для соединения потребителей воды с горизонтальными отрезками. Гофры применяются для отвода стоков от унитазов, раковин, умывальников, стиральных и посудомоечных машин. Диаметр изделий варьируется в пределах 25-120 мм в зависимости от назначения и места прокладки магистрали.

Двухслойные изделия армируются стальной проволокой и имеют гладкую внутреннюю поверхность. Могут прокладываться непосредственно в грунте, так как рассчитаны на высокое механическое воздействие.
