Как сделать трехскатную крышу дома своими руками для частного дома и для пристройки и инструкция

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата

Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см

Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;

Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;

Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

• Монтаж мауэрлата;
• Установка балок для перекрытия и ног подстропильных;
• Оборудование стропильной системы;
• Монтаж обрешетки;
• Последовательный монтаж слоев кровельного пирога;
• Внешнее покрытие.

ОСТОРОЖНО!
При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Общее описание трёхскатной системы

Трёхскатная крыша используется для покрытия домов, террас или коттеджей. Она образуется при помощи трёх скатов, отличающихся по форме. Один из них – треугольный, а вот два другие выполнены в форме трапеции.Конструкцию трёхскатной кровли можно разделить на две главные части:

• кровля, имеющая два ската;
• вальмовая кровля, которая устраивается над ненакрытой площадью дома.

Самый главный параметр трёхскатной крыши — правильный расчёт сочетания этих основных частей конструкции.

Чтобы обеспечить устойчивость крыши, необходимо правильно провести все измерения, а также определиться с размером кровли, которая будет образована двумя скатами и вальмой. Ещё до начала работ потребуется рассчитать общий наклон трёхскатной кровли.

Устройство стропильной системы трёхскатной крыши

Конструкцию трёхскатной крыши можно разделить на:

• треугольный вальмовый скат;
• боковой скат, имеющий форму трапеции;
• конёк кровли;
• наклонное ребро.

Что касается конструктивных особенностей трёхскатной крыши, то они во многом схожи с обычной двускатной. Стропильную систему устанавливают после того, как смонтирован мауэрлат. Он представляет собой опорный брус сечением 10х10 — 15х15 сантиметров, который укладывается поверх стен. Крепится мауэрлат на предварительно установленный железный «пояс». Но в случае, если стены дома выполнены из брёвен или брусьев, монтаж такой армированной конструкции не потребуется. Это обусловлено большой разницей в весе металла и древесины. Мауэрлатом в деревянных домах будут служить верхние брусья стен.

Треугольный вальмовый скат

По способу расположения стропильные ноги трёхскатной конструкции могут быть:

• с накосом;
• диагональные.

В первом случае стропила устанавливают, направляя на внутренние углы стен. Во втором варианте расположения — к наружным.

Стропила диагонального расположения отличаются от накосной системы большей длиной. Но зато при этом можно прибегнуть к системе наращивания досок. Отличительной чертой организации стропильных систем трёхскатных крыш является требование соединения трёх стропильных ног в одном месте. Такая точка выступает в роли начала или окончания коньковой доски. Необходимо определить центральное стропило, которое будет основным и дополнительные (скатные), руководствуясь такой конструкцией.

Материалы

Чтобы создать каркас стропильной системы трёхскатной кровли, необходимо подготовить материалы для следующих элементов:
мауэрлата — бруса сечением 10х10 или 15х15 см., который монтируется по всему периметру наружных стен. Он помогает перераспределению нагрузки кровельного пирога на здание;

• лежня — промежуточного бруса сечением 10х10 или 15х15 см., который монтируется на несущие стены дома, расположенные внутри;
• балок перекрытия — досок сечением от 5х20 см., которые укладываются на брус мауэрлата. Они выступают в качестве каркаса для междуэтажного перекрытия;
• стоек — вертикальных опорных брусьев сечением 10х10 или 15х15 см., предназначенных для поддержания каркаса кровельного пирога;
• конькового бруса — опоры для системы стропил. Его укладывают на вертикальные стойки;
• стропил — досок сечением от 5х20 см., опирающихся на коньковый брус и стойки в верхней части крыши, а нижняя их часть укладывается на брус мауэрлата. Они монтируются с определенным шагом. Для накосных стропил выбирают брусья сечением 10х15 см. или сращенные доски;
• шпенгеля — вертикальной опоры, которая служит для поддержания накосных стропил;
• подкосов — досок, монтируемых под углов в 45 градусов. Они выступают в качестве распорок между стропилами и балками перекрытий или лежнем;
• обрешётки — досок толщиной от 2 см., которые монтируют на стропильные ноги, соблюдая определённый шаг, параллельно коньковому брусу. Если предполагается укладка мягкой кровли, то в качестве обрешётки используют фанеру или ОСБ-плиты.

Соединяют все элементы на металлические уголки и наклады, которые крепят на гвозди, саморезы или резьбовые шпильки с гайками. Помимо пиломатериалов, потребуется приобрести гидро- и ветрозащитные плёнки, а также утеплитель и пароизоляцию.Древесина должна быть подобрана подходящего качества — остаточная влажность не более 15-20 процентов, без гнили, следов плесени и потемнений. Материал перед монтажом необходимо покрыть специальными антисептиками, чтобы повысить противопожарные свойства, и антипиренами.

Сопряжение с основным домом

Сопряжение каркасной пристройки с основным домом

Вне зависимости от качества фундамента из-за разницы в величине нагрузки, которую оказывают на грунт коттедж и пристройка, всё равно остаётся вероятность того, что со временем произойдут подвижки их относительно друг друга. По этой причине специалисты крайне не рекомендуют жёсткий тип примыкания пристройки к старому дому, целесообразнее использовать примыкание, схожее по принципу на соединение типа «паз-гребень». Для его устройства на стену капитального строения нужно закрепить два бруса, а между ними установить вертикальный брус, являющийся элементом каркасной стены пристройки. Такой тип примыкания обеспечит нивелирование взаимных подвижек. Конечно, можно использовать вместо дерева металлический каркас, тогда все закладные элементы также будут металлические. Либо необходимо использовать шарнирную связь на болтах.

Однако сопряжение пристройки не ограничивается одними лишь стенами, две кровли тоже важно правильно соединить. Для этого стропила одним концом нужно состыковать с верхней обвязкой каркаса, а другим — скрепить со стропильной системой кровли старого дома

Обрешётка же под крышу монтируется таким образом, чтобы стык старой и новой кровли оказался между элементами обрешётки.

В качестве кровельного материала необходимо использовать только тот, который обладает некоторой степенью гибкости, например, мягкая черепица или профнастил с высотой волны не более 10 мм. А вот шифер или керамическая черепица для этих целей уже не подойдут.

Нюансы дизайна мансардной комнаты

Планировку мансарды, независимо от стиля, можно организовать двумя способами:

1. Студийная. Открытая, свободная от перегородок мансарда становится одной, полной простора комнатой.
2. Ячеистая. Комнатная планировка разбивает мансардное помещение на отдельные зоны и превращает ее в многофункциональное помещение.

Книжные полки вдоль низких стен мансарды

Уютная простая столовая в деревенском стиле

Главная особенность мансарды – скошенные стены, создающие разное расстояние до потолка в отдельных зонах комнаты. Этот нюанс можно превратить в особую изюминку, которая будет основным акцентом в облике всего помещения.

Выбор кровельного покрытия для крыши в три ската

К вопросу монтажа финишного покрытия на трёхскатную кровлю стоит подходить ответственно. Игнорируя этот совет, не получится добиться оригинальности в облике крыши.

Не секрет, что трёхскатные крыши вовсе не представляют собой нечто новое. Раньше их строили на традиционных рубленых домах на севере России. Правда, будучи застеленными современными кровельными покрытиями, трёхскатные крыши обрели вторую жизнь.

Выбирая материал для крыши из трёх скатов, надо иметь в виду, что кровля такой конфигурации строится не только ради практичности, но и ради эстетичности. Поэтому самый удачный вариант финишного покрытия кровли с нечётным количеством скатов — это черепица. Она может быть любой: керамической, композитной и металлической.

Трёхскатная крыша привлекает внимание, даже если она покрыта недорогой металлической черепицей. Если необходимо красиво покрыть трёхскатную кровлю, черепицу не сможет заменить ни один материал

Если необходимо красиво покрыть трёхскатную кровлю, черепицу не сможет заменить ни один материал

Основные разновидности мансардных этажей

Первым делом стоит определиться с внешними характеристиками пристройки, которые будут соответствовать общей стилистике дома. Различают некоторые виды:

1. Одноуровневая мансарда с двускатной крышей. Это утепленное помещение чердачного типа. Имеет низкий потолок и небольшую площадь.
2. Одноуровневая мансарда под ломаной двускатной крышей. По площади такое помещение гораздо просторнее, но более трудоемкое при проектировании и дороже в цене. Имеет четыре скатные плоскости под разными углами.
3. Одноуровневая мансарда с консольными выносами. Представляет определенные сложности при проектировании и строительстве. Зато конструкция позволяет установку окон в вертикальном положении, а большое внутреннее пространство сглаживает все проблемы при постройке. Каркас такой мансарды предполагает смещение и выдвижение за пределы дома.
4. Многоуровневая мансарда со смешанным опиранием крыши. Самая сложная из конструкций мансардных этажей. Требует непосредственного участия специалистов. Чаще всего строится вместе с новым домом и не рассчитана для пристройки к старому.

Стропильная система — основа любой мансарды

Строительство трехскатной крыши своими руками

Перед укладкой мауэрлата обустраивают армопояс

Перед началом работ составляют чертеж и схему конструкции. Указываются габариты основных составных частей постройки.

Последовательность работ при самостоятельном возведении кровли будет выглядеть так:

1. Начинают с монтажа мауэрлата. Особенности процесса зависят от материала постройки. При работе с газосиликатным зданием или стенами из кирпича нужно предварительно создать поясную конструкцию из бетона с армированием. В ее стяжке ставят шпильки из металла. При работе с постройкой из дерева крепежные бруски закрепляются болтами-анкерами, монтируемыми в верхней части сруба. Чтобы изолировать стыковые места стеновых конструкций и мауэрлата, используют двойную рубероидную прослойку. Фиксация производится анкерами или арматурными скобками.
2. Устанавливаются стойки под конек. Они должны находиться четко под прямым углом. Добиваются этого использованием временных подкосов до стягивания брусом. Угол монтажа регулярно проверяют уровнем. Стоечные элементы закрывают прогоном конька и скрепляют гвоздями либо уголками.
3. Укладывают ноги стропил. По снятым меркам подготавливают шаблон и запиливают пяточные опорные пазы по парам. Поднимают стропила к дощечке конька и упирают в мауэрлат. Для ровности установки в начале закрепляют две крайние пары и протягивают между ними лесу. Последняя становится ориентиром, помогающим выровнять оставшиеся стропила. Если длина брусков превышает 4,5 м, к стойкам укрепляют подкосы с наклоном 45 градусов. Рядовые элементы монтируются с шагом, вычисленным исходя из ожидаемой нагрузки.
4. Закрепляют диагональные стропила. Эта операция довольно трудна в исполнении. Обычно принято монтировать 3 ноги с дистанцией между ними 0,6-0,9 м. Если в кровле планируется сделать окно, нужна добавочная поддержка, для которой ставят еще один элемент. Для полувальмового варианта диагональные компоненты крепятся не на балку, а на опорную доску. Ее прибивают к начальной паре рядовых брусков стропил. Строение такой доски напоминает ригельную балку, но опорник в данном случае не врезают в тело элемента, а прибивают наверх.
5. Монтируют нарожники. Их крепят к диагональным элементам с помощью уголков из металла или простых гвоздей. Чтобы соединение было крепче, возможно сделать подпил в нижней части.
6. Монтируют кобылки и украшения для карниза, обустраивают крепежи для стока воды. Устанавливают ветровые доски.

На кровле монтируют гидроизоляцию с помощью степлера. Пленочное покрытие режут полосами требуемых габаритов и закрепляют на стропилах. Верхний слой должен на 0,1-0,15 м перекрывать нижний. После этого закрепляют контробрешетку из тонких реек и саму обрешеточную конструкцию традиционным способом. Конечные два стропила протягивают через ее плоскость и закрепляют к вертикальной стене.

Настил кровельного материала

Укладка штучной черепицы производится снизу вверх

Покрытие монтируется от нижних частей крыши к верхним, при этом каждый следующий лист или фрагмент должен ложиться с нахлестом не менее 0,1 м.

Стыковые участки заделываются герметиком на силиконе.

Используются крепежные детали, которые поставляются вместе с покрытием. Если оно металлическое, крепежи обычно снабжаются шляпками, уплощающимися при забивании и предотвращающими проникновение жидкости в отверстие или между компонентами соединения.

Как стыковать крышу пристройки с домом

У владельцев дачных домиков и индивидуальных домов вне городской черты иногда возникает проблема с тем, как сделать пристройку к дому. То ли семья увеличилась, то ли простору захотелось, то ли ещё по какой-либо причине. С инженерной точки зрения, самое разумное решение в этом случае, это именно не строить ещё один отдельный домик, а сделать пристройку к существующему.

Именно сюда и коммуникации подведены, и планировка участка не потребует изменений. Строители в этом случае должны решить очень ответственную задачу: как состыковать крышу пристройки и дома. При этом, одна стена будет общей, остальные придётся достроить. Организация прохода между старой и новой частями дома позволяет рассматривать пристройку именно как добавленную площадь.

Об этом и пойдёт речь в нашем обзоре.

Виды пристроек – почему важна функциональность

Пристройку, в зависимости от желания хозяев, возлагаются различные функции. Она может быть летней террасой или кухней, дополнительной тёплой комнатой, мастерской или гаражом.

Некоторые выполняют роль вестибюля для основного дома или имеют свой отдельный вход. Она может располагаться со стороны главного фасада, с любого торца или быть пристроена к задней стене.

А по высоте она, как правило, ниже основного дома.

Силовой каркас у пристройки свой, независимый от главной постройки. И даже соседствующие стены могут быть раздельными. А жёсткое крепление пристройки к дому не является обязательным. Но стык двух строений обязательно должен быть закрыт сверху от протекания дождевых вод. Для этого и совмещают крышу пристройки с основным домом.

Задача стыковки кровли пристройки с основным домом имеет много решений, которые зависят от формы и конструкции основного покрытия.

Возможны различные варианты. Крыши бывают одно- , двух- и трёхскатные. Есть и более экзотические ситуации, но здесь они рассматриваться не будут.

Односкатная крыша пристройки к дому

Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает

Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки

Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу.

Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки.

Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.

Односкатная крыша пристройки своими руками

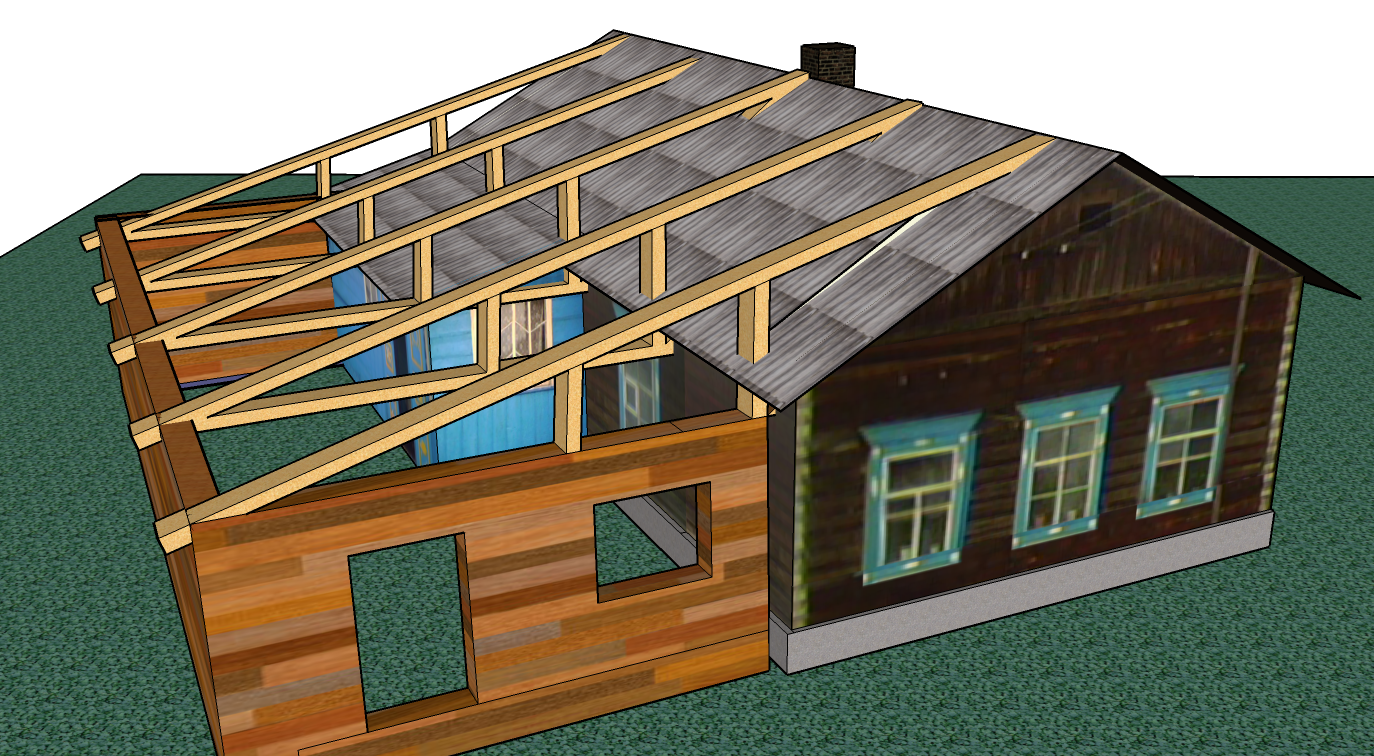

В этом случае, односкатная крыша пристройки примыкает к стене дома. Материал покрытия нового строения следует уложить впритык к стене дома. Между ним и стеной нужно проложить уплотнение, которое для большего эффекта промазать герметиком или глиной.

Более технологичный вариант с использованием специального пристенного профиля. Вместе с ним в комплекте продаётся уплотнитель и специальный герметик.

Если стена основного дома бетонная или кирпичная, то верхний край профиля надо утопить в специально проштроблённую канавку.

Крыша пристройки обязательно должна иметь скат наружу. Это необходимо для стока воды летом, и для сползания снега зимой.

На стропила по всей ширине крыши поперёк укладывается обрешётка – набор реек, меньшего, чем у стропил, сечения. Частота укладки обрешётки определяется материалом покрытия крыши – размером черепицы, листов шифера или листов кровельного железа.

Примыкание крыши пристройки к дому

Это простой вариант. Обе крыши имеют разную крутизну ската, у основного дома крыша круче. Листы или черепицу покрытия пристройки нужно подвести под свес крыши основного дома. При этом совсем не помешает применение пристенного профиля с уплотнением. Это обезопасит стык от протекания.

Пристройка к дому с двухскатной крышей

Двухскатная крыша представляет собой два плоских четырёхугольника, которые соединены наверху с коньковой балкой и разведены внизу.

Монтаж крыши пристройки

Одним краем эти прямоугольники прикреплены к стене основного дома, нижний край опирается на стены пристройки. Основой прямоугольников являются стропила. у стропила двух плоскостей связаны с коньковой балкой, нижними концами они упираются в стены пристройки. По стропилам идёт обрешётка, на неё укладывается кровельный материал.

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Как сделать крышу на пристройке к дому виды подходящих кровель и их обустройство

Зачастую это выглядит, как простая 2-скатная крыша, однако она имеет с одной стороны пологий скат, а не вертикальный фронтон.

На скате можно устраивать слуховые окна, если на чердаке имеется мансардное помещение. Привлекательный вид таких домов можно создать, если правильно соотнести все размеры в плане и размеры скатов. 3-скатная крыша включает следующие элементы:

• Одна вальма или треугольный скат;
• 2 ската трапециевидной формы;
• 2 накосных стропила;
• конек.

Конструкцией 3-скатной крыши предполагается установка диагональных стропил со стороны вальмового и треугольного ската. Такие стропила как правила делают длиннее обычных, поэтому требуют наращивания.

Схема одного из видов трехскатной крыши

Это делается с помощью сплачивания 2-х досок сечением 50х150 миллиметров. В месте соединения устанавливают дополнительные короткие доски длиной по метру или металлические пластины.

Главная трудность при возведении таких стропильных систем заключается в установке накосных стропил, а также изготовлении узла соединения их с коньковым брусом.

Перед возведением трехскатной кровли нужно составлять минимальный проект, в котором указывать размеры крыши и размеры ее составляющих. Трехскатная крыша – это гибрид обычной двухскатной и вальмовой крыши. И технология ее строительства не отличается от возведения вышеназванных крыш.

Стропильная система рассчитывается индивидуально для каждой крыши, зависимо от таких факторов как отсутствие или наличие мансардного помещения, вида кровельного покрытия, особенностей климата этого региона.

Как правило, материал для стропильной системы выбирают в виде древесины хвойных пород, влажность которых 15-20 процентов. Еще до создания стропильной системы все ее элементы обрабатываются средствами против возгорания и гниения (антипиренами и антисептиками).

Методика строительства кровельной конструкции своими руками

Итак, если вы все же решили делать крышу пристройки к дому своими руками, после проектирования и закупки материалов, можно начинать строительство. Для работы вам понадобится ножовка или болгарка, шуруповерт, рубанок, дрель, степлер, линейка, маркер и шнурка.

Строительство проводится в несколько этапов:

• Используя анкерные болты или металлические шпильки, на несущей стене дома устанавливают первую балку мауэрлата. На нее будут укладываться стропильные ноги, так что фиксация должна быть надежной.
• Вторую балку мауэрлата монтируют либо на несущую стену будущей пристройки, либо на опорные столбики. Их высота должна быть ниже основной несущей стены дома, чтобы обеспечить необходимый уклон крыши. На столбиках балка крепится шпильками, а на несущей стене – анкерными болтами.
• Далее изготавливают расчетное количество стропильных ног одинаковой длины и выполняют в каждой из них запилы под укладку на мауэрлат. Первыми крепятся крайние стропилины, затем между ними натягивают шнурку, и по данному уровню крепят все оставшиеся ноги.
• Поверх стропил настилают гидроизоляцию. Рубероид на стыке пристройки с главным домом заводят на стену на 15-20 см и приплавляют к ней, используя газовую горелку.
• Крепление гидроизоляционного слоя выполняется рейкой контробрешетки, прибитой гвоздями к стропилам. Перпендикулярно контробрешетке монтируется основная обрешетка под кровельный материл с шагом в 10-15 см.
• Последним этапом будет укладка кровельного покрытия на обрешетку. Начинать настил нужно справа налево и снизу вверх, укладывая листы с нахлестом в 10-15 см. На пологих крышах нахлест материала увеличивают, а стыки дополнительно промазывают герметизирующим составом.

Купили готовый уютный дом, но так не хватает веранды? Или открытой летней террасы? Или машину негде поставить, а потому так хотелось бы присоединить гараж? Тогда закатывайте рукава и смело беритесь за дело! На самом деле односкатная крыша пристройки к дому не намного сложнее обычной, и во всем при желании можно разобраться.

Главное только знать нужные технические нюансы, правильно рассчитать все нагрузки и грамотно соединить кровлю пристройки с кровлей дома

Для чего мы и подготовили для вас эту статью, особое внимание уделив подробным мастер-классам
