Устройство гидроаккумуляторов для водоснабжения частных домов
Этот агрегат состоит из двух частей – самого гидробака и мембраны, разделяющей его внутренний объем на 2 отдела, один из которых заполняется водой, а другой воздухом. Гидробаки 100 литров и более, снабжаются клапаном, через который стравливается воздух, скапливающийся в воде. Устройства меньшего объема оборудуются специальным вентилем или краном для этих целей.
Мембрана для гидроаккумулятора изготавливается из бутила – специального прорезиненного материала, который устойчив к бактериальным воздействиям и отвечает всем требованиям санитарно-эпидемиологических норм.
Иногда груша внутри резервуара лопается – в этом случае требуется замена
Расчет объема гидроаккумулятора
Для того чтобы правильно рассчитать объем необходимого гидроаккумулятора, нужно сначала определиться с его назначением. Потому как это устройство может быть использовано для различных целей.
Приведем пример некоторых из них:
- Чтобы исключить чрезмерно частое включение рабочего насоса.
- Поддержание давления в системе при отключении насоса.
- Для резервации воды.
- Компенсация пиковых значений во время потребления воды.
Кстати, чем ближе находится насос к гидроаккумулятору, тем эффективнее будет его работа. Скажем, если будет установлен насос в вашем подвале, в то время как рядом с ним будет расположен первый гидроаккумулятор, а второй окажется установлен на чердаке, то мы увидим, что объем воды на чердаке будет в аккумуляторе меньшим, т.к. меньшим окажется и системное давление воды. Когда же оба аккумулирующих устройства установлены на первом этаже, то уровень заполнения будет практически одинаковым.
В случае, когда гидроаккумулятор устанавливается в качестве резерва некого количества воды на случай отключения электричества, когда насос не может работать, количество резерва зависит от конкретной ситуации.
Выбирая гидроаккумулятор для того, чтобы в системе исключить частое рабочего включение насоса, важно учитывать некоторые факторы. Не рекомендуется, как известно, включать насос чаще, нежели раз в минуту
Бытовые системы оснащаются насосами, которые имеют производительность в среднем 30л/мин. Учитывая то, что вода в устройстве занимает около 50% его объема (остальной объем заполняет воздух, находящийся под давлением), то аккумулятор, вмещающий 60 – 70 л, легко может справиться с поставленной задачей.
Когда гидроаккумулятор должен компенсировать пиковые значения потребления воды, нужно учитывать существующие расходные характеристики, которые имеют точки потребления воды в домашнем хозяйстве.
- Туалет потребляет 1,3 л в минуту.
- Душ – от 8 до 10 л/мин.
- Кухонной мойке требуется около 8,4 л/мин.
Когда имеется два туалета, и все приведенные точки одновременно работают, потребляя воду, в сумме получается расход около 20 л. Теперь нужно учесть процент реального заполнения водой гидробака и факт, что для насоса хорошо включаться не более 30 раз в час. Имея эти данные, получаем, что 60 – 80 л в приведенном примере оказывается вполне достаточным объемом.
Схема подключения гидроаккумулятора
В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.
Схема обвязки повысительной насосной станции
Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.
Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.
Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.
Схема для погружного насоса
Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.
При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.
Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.
Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.
Подключение гидроаккумулятора к водонагревателю
Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.
Подключение гидроаккумулятора к насосной станции
Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.
Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.
Что нужно знать об особенностях гидроаккумулятора
Чтобы нормально и стабильно работало водоснабжение, рассчитать объем гидроаккумулятора – одна из первых задач. Решить её правильно помогают знания о том, что представляет собой этот агрегат, как он функционирует и как его настроить на оптимальный режим.

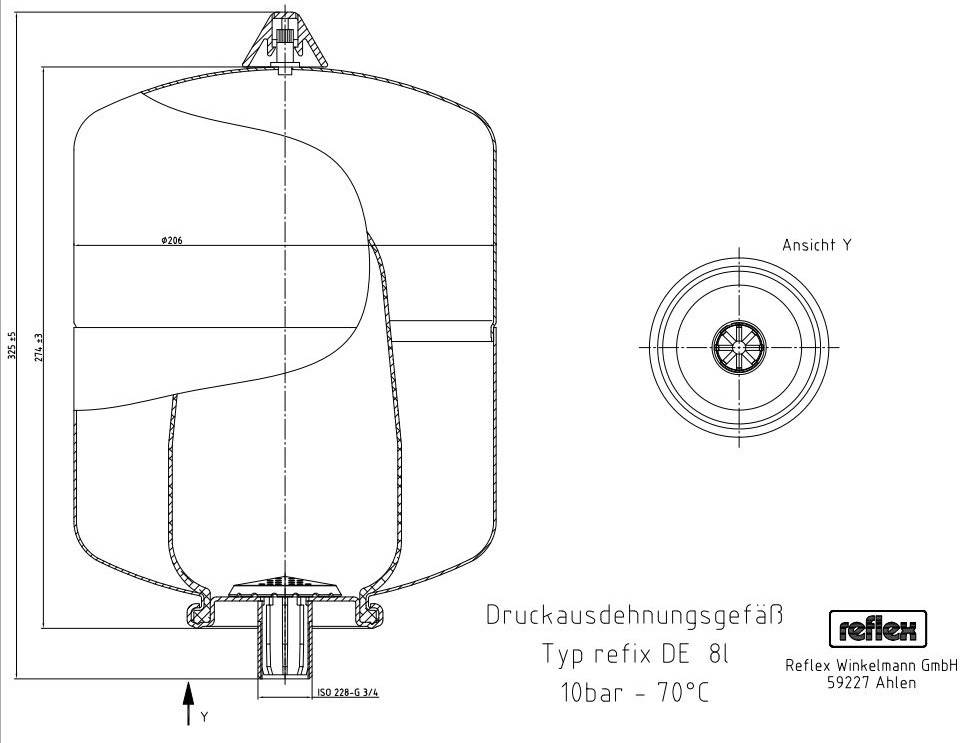

Конструкция
Это металлический бак, внутри которого находится резиновый баллон (груша), в котором аккумулируется вода. Между стенками бака и баллона закачан воздух.
Гидробак оснащается фильтром и выводами для воды и воздуха. Как правило, штуцер для подключения к водопроводу ставится в нижней части емкости, а золотник с ниппелем для накачивания или стравливания воздуха в верхней. Но возможны и другие варианты конструкции.
Принципиальной разницы между двумя этими конструкциями нет
Единственное, на что стоит обратить внимание при выборе – на возможность замены внутренней мембраны своими руками в случае её износа
В этом отношении, бак с резиновой грушей предпочтительнее. Чтобы сменить её, достаточно снять фланец, удерживающий баллон в металлическом корпусе.
Назначение
Подобные резервуары устанавливают не только в системах водоснабжения. Используются они и в автономном теплоснабжении от котла с насосом (см. Твердотопливный котел на отопление и водоснабжение в вашем доме).
Важно знать, что баки для тепловых систем окрашиваются в красный цвет, а для водяных преимущественно в синий, но могут быть и другие варианты – зеленый, хромированный
Гидроаккумуляторы для систем тепло- и водоснабжения отличаются цветом
В чем разница между ними:
- В расширительном баке для тепломагистралей, установлена мембрана, изготовленная из технической резины, способной выдерживать высокие температуры. Конструкция обычно неразборная, поэтому при повреждении внутреннего резервуара менять приходится бак целиком.
- Баллон в водяных гидробаках, сделан из пищевой резины, не оказывающей негативного влияния на вкус и свойства питьевой воды. Конструкция может быть как со съемной, так и с фиксированной мембраной.
Материал внутреннего резервуара
Пищевая резина, как материал для изготовления мембраны, тоже может быть разной и отличаться составом, устойчивостью к высокой или низкой температуре, долговечностью.
- Натуральная каучуковая резина очень эластична, но обладает низкой стойкостью к диффузии воды. Она выдерживает температуру от 0 до +50 градусов.
- Искусственная бутиловая резина менее эластична, но более долговечна. Рабочий диапазон температур от -10 до +100 градусов.
- Искусственная этилен-пропиленовая резина самая долговечная и надежная. Если инструкция к гидроаккумулятору содержит сведения о том, что мембрана изготовлена из пищевой резины EPDM, то можете быть уверены, что прослужит она долго даже при очень интенсивной эксплуатации. Критические рабочие температуры -50 и +130 градусов.
При покупке должен знать каждый

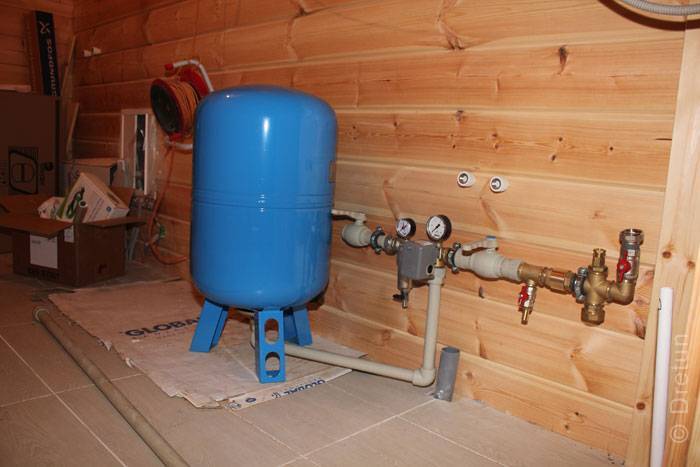

Схема водоснабжения с гидроаккумулятором в обязательном порядке должна предусматривать наличие в баке отверстия для стравливания воздуха. Это обусловлено тем, что в той или иной степени носитель содержит кислород, которому необходимо из гидробака куда-то деваться. Если у вас модель менее чем на 100 литров, то специального клапана может и не быть. В этом случае рекомендуется с периодичностью 1-2 раза в год проводить профилактические работы. Полностью опустошается бак и удаляется скопившийся воздух. В противном случае в системе будет повышенное давление, что приведет к уменьшению полезной емкости оборудования.«>
Грамотный монтаж
Конструкция гидроаккумулятора существенно отличается от обычного водяного бака. Это устройство постоянно в работе. Используемая мембрана либо расширяется, либо сужается. Внутри емкости поддерживается оптимальное давление. Несмотря на кажущуюся простоту, самостоятельно установить гидробак для водоснабжения крайне сложно. Необходимо не только правильно рассчитать его полезный объём и параметры давления, но и правильно подключить бак к трубопроводу, что позволит избежать гидроудара и разрыва соединительных элементов.
Устанавливаются такие баки на специальные резиновые напольные прокладки. Подключение к трубопроводу выполняется через прорезиненные переходники и гибкие фитинги. Сечение подводки не должно увеличиваться или сужаться, так как в подобном случае отмечается потеря давления или гидроудары в момент включения насоса. Первая прокачка гидроаккумулятора выполняется максимально аккуратно, так как от долгого бездействия резиновая груша мембраны обычно слипается. Включив насос на полную мощность, можно просто разорвать её. Из-за этого в последующем потребуется выполнить дорогостоящий ремонт оборудования.
Домовладельцу необходимо будет не только правильно смонтировать такие расширительные баки, но и выполнить их грамотную настройку и в последующем правильно обслуживать технику. Перед тем как приступать непосредственно к установке гидробака, с помощью обычного автомобильного манометра проверяется давление внутри емкости, которое должно соответствовать указанному в инструкции к конкретной модели. При наличии расхождений потребуется либо стравить лишний воздух, либо подкачать помпой бак.
Также выполняется настройка реле давления, которое находится под защитной крышкой непосредственно около труб подключения бака. Регулировка выполняется при помощи двух пружин и гаек с большой и малой дельтой. Найти необходимые показатели давления при включении и отключении помп можно в инструкции к приобретенному гидроаккумулятору.
Регулировка выполняется с помощью обычной плоской отвертки, которой можно увеличить или уменьшить давление подключения и отключения насоса.
Критерии выбора
Очевидно, что одной из основных характеристикой гидроаккумулятора является его объем. Следует помнить — вода обычно занимает лишь половину резервуара. Кроме того, следует учитывать особенности эксплуатации – это оборудование может быть «запасником» на случай отключения электроэнергии. Насос в это время не работает, но водообеспечение дома не прекратится за счет подачи жидкости из гидроаккумулятора. В этом случае выбирается объем более номинального.
Номинальный объем выбирается с учетом того, что гидроаккумулятор при нормальном режиме работы включается около 15 раз в час. Имеет значение и производительность насоса. При этом базовым параметром в расчетах выступает объем потребления воды. Вычислить его с высокой степенью точности не составляет труда, посчитав количество точек потребления с коэффициентами водопотребления по системе UNI 9182. В то же время необходимости в подобной точности нет, поскольку существует не так много вариаций подобного оборудования.
Установка гидроаккумулятора
Достаточно приблизительных расчетов:
- Не более трех точек потребления и насос с производительностью порядка 2 куб. м./час соответствуют гидроаккумулятору на 20-24 литра.
- До 8 потребителей и насос на 3,5 куб. м/час — 50-60 литров.
- Более 10 точек расхода и насос 5 куб. м/час – 100 литров.
Когда рассчитывается давление воздуха в гидроаккумуляторе для систем водоснабжения, учитывается место расположения гидроаккумулятора в соотношении с самой высокой точкой забора воды.
Гидроаккумулятор должен обеспечить:
- давление выше, чем в системе,
- подъем на определенную высоту (из подвала на уровень жилого помещения, а иногда и на 2, 3 этаж),
- нормальный напор в кране (не менее 0,5 бара).
При расчете давления для подъема считают, что на каждые 10 метров (примерно 3 этажа) необходим 1 бар давления.
Таким образом для частных домов выбираются гидроаккумуляторы с давлением в пределах 1,5-4,5 бара.
Иногда рекомендуют при выборе принимать во внимание массу заполненного гидроаккумулятора, однако, эта характеристика важнее при установке оборудования, предпочесть резервуар с давлением меньше необходимого только потому что он легче, неправильно

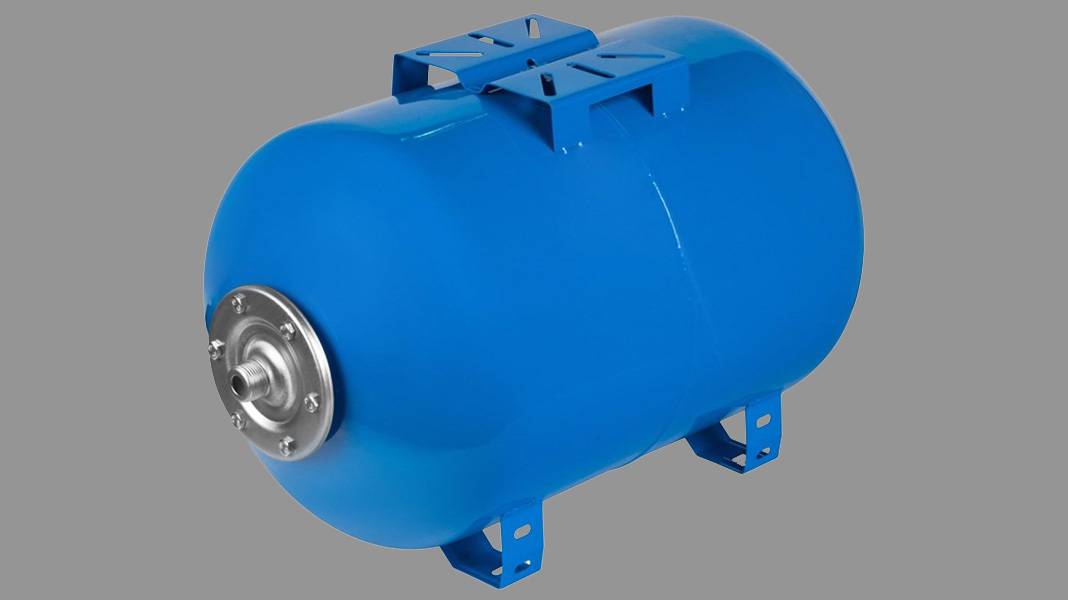

ДЖИЛЕКС 24 ГП
- Объем бака: 24 л
- Установка: горизонтальная
- Температура воды: от +1 до +35°
- Max давление воды: 8 атм
- Давление воздуха: 2 атм
- Фланец: пластиковый
- Присоединительный размер: 1″
- Площадка для крепления насоса
- Габариты: 270х445х291 мм
- Вес оборудования: 4,6 кг
Гидроаккумулятор ДЖИЛЕКС 24 ГП используется в автоматизированных системах водоснабжения с поверхностным насосом. Он производится на российском заводе в Подмосковье, и имеет все необходимые сертификаты соответствия. На корпусе предусмотрена специальная площадка для крепления насосного оборудования. Установка горизонтальная. Объем бака – 24 л. При производстве корпуса использовалась высококачественная сталь толщиной 1 мм, которая прошла процесс фосфатирования для увеличения твердости и повышения стойкости к коррозии.
После обработки металл не подвержен окислению и разрушению, негативному воздействию высоких температур, переносит контакт со смазочными материалами и органическими маслами. Поверхность покрывается краской с защитой от ультрафиолетовых лучей.
Фланец выполнен из ударопрочного композиционного пластика, который снижает стоимость оборудования, при этом характеризуется долгим сроком службы. Он является собственной разработкой компании ДЖИЛЕКС, что говорит о надежности и качестве. Сменная мембрана изготавливается из эластичного материала − бутилкаучука. Покупатели довольны качеством. Рейтинговая оценка «очень хорошо» говорит сама за себя.
ДЖИЛЕКС 50 В
- Емкость – 50 л.
- Давление жидкости – 8 атм.
- Давление воздуха – 2 атм.
- Материал мембраны – бутилкаучук.
- Компоновка – вертикальная.
- Габариты – 360х360х750 мм.
Начинает наш обзор гидроаккумулятор Джилекс 50В. Производитель рекомендует использовать его для автоматизированных систем водоснабжения, которые используют одну точку водозабора. Поддерживаемое рабочее давление в системе достигает 8 атм. Корпус гидроаккумулятора изготавливается из стали толщиной 1мм, которая подвергается процессу фосфотирования. Это уменьшает вероятность образования коррозии и позволяет увеличить срок службы прибора. Кроме того, снаружи, корпус покрывается порошковой краской, толщиной в 120 мкн, стойкой к ультрафиолетовому излучению.
Рабочая мембрана изготовлена из бутилкаучука. Особенности конструкции позволят осуществить быструю замену мембраны, что упрощает обслуживание аппарата. Данная модель оснащена сменным металлическим фланцем, который позволяет быстро и удобно производить текущее обслуживание гидроаккумулятора. В качестве конструкционного материалам данного элемента используется оцинкованная сталь. Кроме металлических опор, на которые устанавливается агрегат, в комплекте имеются регулируемые пластиковые подложки. Их наличие позволят отрегулировать гидроаккумулятор точно в горизонтальной плоскости. Также к преимуществам данной модели можно отнести ее компактные размеры и наличие воздушного клапана для контроля давления.
Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2022 год
Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:
- «Wester»;
- «Reflex»;
- «Джилекс»;
- «Вихрь».
Модель «WAO 80» от фирмы «Wester»
Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.
Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»
Технические характеристики:
Wester WAO 80
Достоинства:
- Постоянное рабочее давление;
- Заглушает гидравлические удары;
- Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
- Устраняет потерю воды в случае протечки системы;
- Надёжность конструкции;
- Экологически чистый продукт;
- Недорогой прибор по стоимости.
Недостатки:
Не выявлены.
Модель «DE 100» от фирмы «Reflex»
Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.
Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»
Технические характеристики:
Тип установки: | вертикальный |
Габариты (сантиметры): | 48/83,5 |
Масса нетто: | 19 кг |
Объемность: | 100 литров |
Максимальное рабочее давление: | 10 бар |
Давление в ёмкости: | 4 бар |
Фланец: | металлический |
Исполнение: | на ножках |
Штуцер: | 1 дюйм |
Рабочая температура (градусы): | 70-100 |
Производитель: | Германия |
Средняя цена: | 7500 рублей |
DE 100 Reflex
Достоинства:
- Несложный монтаж;
- Надёжность;
- Возможность менять мембрану;
- Не образуется коррозия;
- Приглушает шумовые удары.
Недостатки:
Не выявлены.
Модель «Краб 50» от фирмы «Джилекс»
Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.
Модель «Краб 50» от фирмы «Джилекс» — внешний вид
Технические характеристики:
Тип установки: | вертикальный |
Бак: | 50 литров |
Давление рабочее: | 1-5,5 бар |
Реле: | 1,4-2,8 бар |
Масса нетто: | 10 кг 900 г |
Корпус: | пластиковый |
Присоединительный разъём: | дюйм |
Максимальный ток: | 10 А |
Рабочая температура: | 35 градусов |
Сколько стоит: | 5700 рублей |
Краб 50 Джилес
Достоинства:
- Дизайн;
- Компактный;
- Устойчивость к коррозии;
- Функционал;
- Лёгкий и удобный монтаж: не требуются дополнительные настройки;
- Автоматика;
- Соотношение цены и качества.
Недостатки:
Не выявлены.
Модель «ГА-50» от фирмы «Вихрь»
Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.
Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора
Технические характеристики:
Тип установки: | горизонтальный |
Номинал бака: | 50 л |
Температура: | до 45 градусов |
Мембрана: | сменная, из пищевой резины |
Рабочее давление (максимум): | 8 бар |
Материал фланца: | сталь |
Масса нетто: | 7 кг |
Размеры (сантиметры): | 37,5/54/35 |
Воздушное давление: | 2 бар |
Предназначение: | для насосов до 1 кВт |
Средняя стоимость: | 2000 рублей |
ГА-50 Вихрь
Достоинства:
- Надёжный;
- Возможна замена мембраны;
- Долгий срок службы;
- Простата установки;
- С функцией автономного включения/выключения;
- Недорогой.
Недостатки:
Не выявлены.
Грамотная эксплуатация гидроаккумулятора
Важно помнить, что после завершения монтажа напорного бака его потребуется обслуживать, проводя регулярные осмотры прибора и профилактические работы. Любые гидроаккумуляторы в автономной системе водообеспечения требуют к себе грамотного и внимательного отношения
Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и, при необходимости, корректировать их.
Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений бака с водопроводной сетью. Чаще всего в напорных баках выходят из строя мембраны – вследствие постоянно повторяющихся циклов сжатия-растяжения эти элементы повреждаются и рвутся.
О том, что мембрана повреждена, говорят резкие перепады показаний на манометре. В результате такой неисправности вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы убедиться в том, что мембрана потеряла целостность, из резервуара полностью стравливают воздух. Если следом начинает вытекать вода, это говорит о необходимости замены мембраны. Заменить мембрану можно самостоятельно, такой ремонт относится к разряду несложных.
Для осуществления замены понадобится выполнить ряд последовательных действий:
- напорный бак отключают от электропитания и водопровода;
- отвинчивают болты, удерживающие горловину емкости;
- удаляют пришедшую в негодность мембрану;
- устанавливают новое изделие;
- аккуратно собирают бак в обратном порядке;
- прибор устанавливают на место и снова подключают к сети и водопроводу.
После завершения ремонта нужно проверить и отрегулировать настройки давления в резервуаре и чувствительность реле давления. Соединительные болты требуется закручивать равномерно, чтобы не допустить перекоса устанавливаемой мембраны, а также чтобы избежать сползания ее края внутрь корпуса прибора.
Для достижения равномерности прижимания мембраны к горловине болты помещают в гнезда и, делая всего по паре оборотов на каждом, закручивают их по кругу, все время переходя к следующему. В результате такого постепенного закручивания мембрана получается одинаково прижатой вдоль всей окружности.
Современный гидроаккумулятор, установленный в системе водоснабжения, является более сложным и дорогим устройством, чем стандартный накопительный бак, но все затраты на его приобретение довольно быстро окупаются. При соблюдении всех правил эксплуатации и своевременном устранении неполадок гидроаккумуляторы для автономной водоснабжающей системы могут служить своим владельцам долгие годы.
Объем бака основной критерий выбора
Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.
Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.
Внутренние баллоны разного объема
Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.
В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.
По характеристикам насоса
Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.
- Чем выше мощность агрегата, тем больше должен быть объем гидробака.
- Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
- Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.
Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:
Таблица определения максимального расхода воды
Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.
Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?
- Допустим, производительность равна 80 л/мин или 4800 л/час.
- А в пиковые часы вам нужно 4500 л/час.
- При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
- Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

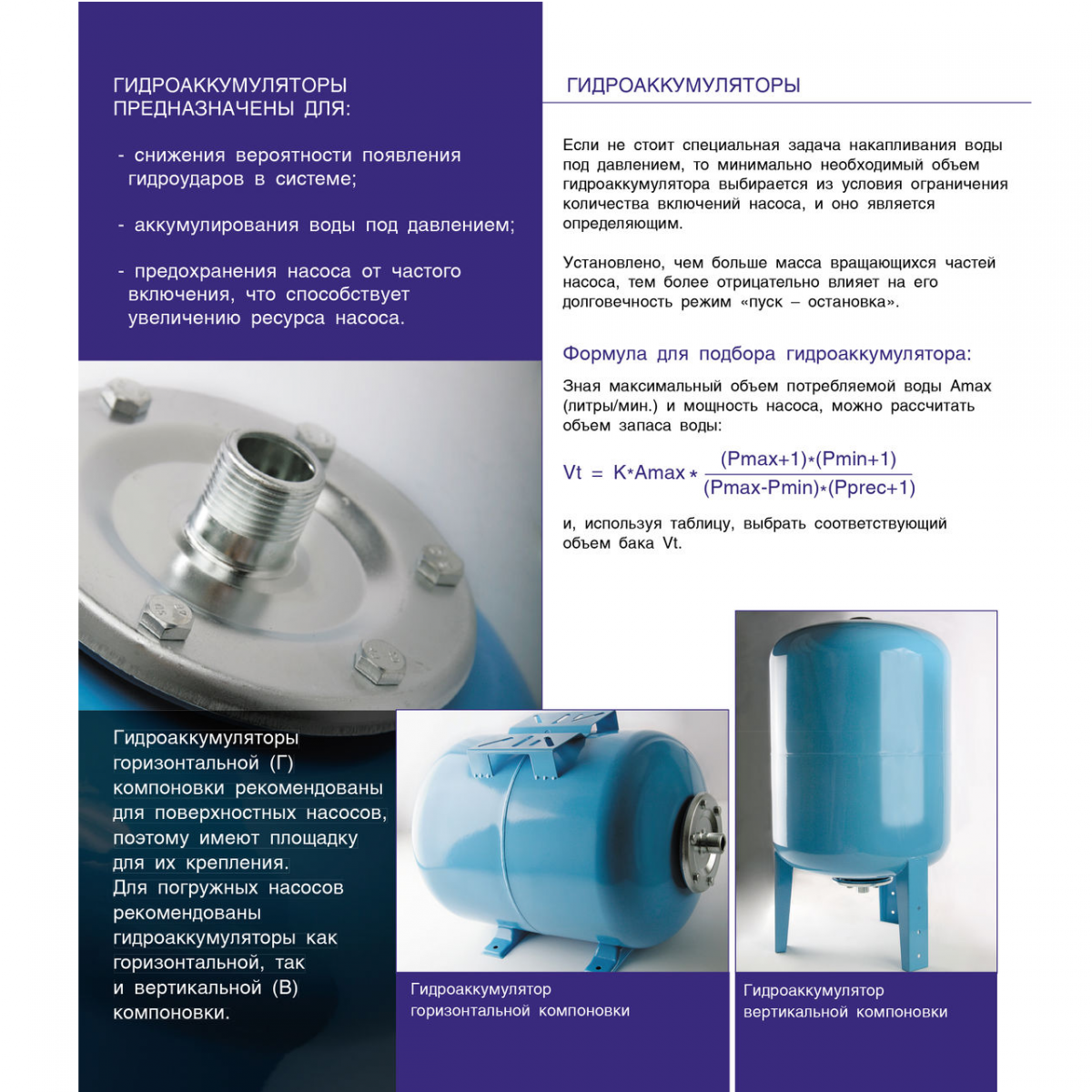

По формуле минимального рекомендуемого объема
Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:
Изменения давления в гидроаккумуляторе при включении и отключении насоса
- 1 – начальное давление Pвозд (при выключенном насосе);
- 2 – поступление воды в резервуар при включении насоса;
- 3 – достижение максимального давления Pmax и отключение насоса;
- 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.
Формула же выглядит так:
- V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
- А – это расчетный расход воды (л/мин);
- К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.
Таблица для определения поправочного коэффициента
Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.
Примерные соотношения установок реле давления
Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.
Теперь можно вычислить объем. Для примера возьмем:
- А = 75 л/мин;
- Мощность насоса 1,5 кВт, соответственно К = 0,25;
- Pmax = 4,0 бар;
- Pmin = 2,5 бар;
- Pвозд. = 2,3 бар.
Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.
Это интересно: Как выбрать дровокол (видео)
Вывод
Популярность моделей гидравлических аккумуляторов для водоснабжения зависит от его технических характеристик, удобства монтажа и материалов, из которых выполнена конструкция
Чтобы не совершить ошибки при выборе устройства, важно помнить: маленькие объёмы гидроаккумуляторов используются для частных домов и небольших предприятий, большие – для масштабных целей (например, крупный цех машиностроения)
Среди представленных вариантов, лидирующую позицию занимают три фирмы: «Wester» (рассмотрена только одна модель), «Джилес» и «Беламос».
Установки могут быть вертикального, горизонтального или смешенного типа для монтажа, однако, покупатели, предпочтение отдают первым двум вариантам. В руководстве по эксплуатации показана схема крепежа гидроаккумулятора.
В таблице приведён список всех аккумуляторов для системы водоснабжения, которые в этом году выбились в лидеры.
Таблица – «Гидравлические аккумуляторы для систем водоснабжения, 2022 год – краткий обзор»
Модель: | Производитель: | Объём бака (литры): | Тип установки: | Средняя стоимость (рубли): |
---|---|---|---|---|
« WAO 80 » | « Wester » | 80 | горизонтальный | 4400 |
«DE 100» | « Reflex » | 100 | вертикальный | 7500 |
«Краб 50» | «Джилекс» | 50 | вертикальная | 5700 |
«ГА-50» | «Вихрь» | 50 | горизонтальная | 2000 |
«50 VT» | «Беламос» | 50 | вертикальная | 2700 |
«24СТ2» | 24 | горизонтальная | 1400 | |
«100 В» | «Джилекс» | 100 | вертикальная | 5800 |
«24 ГП» | 24 | горизонтальная | 1500 |
Исходя из таблицы, получаются следующие заключения:
- Чаще всего покупаются установки среднего номинала – на 50 литров;
- Самые бюджетные варианты в диапазоне 1400-2000 рублей от компаний «Вихрь», «Беламос» и «Джилекс»;
- Самые дорогие гидроаккумуляторы в диапазоне цен 5700-7500 рублей от производителей «Джилекс» и «Рефлекс»;
- В основном, все модели выполнены из стали, потому срок эксплуатации их более десятка лет.
- Все аккумуляторы идут с мембранной. В одних моделях она сменная, а в других такая возможность отсутствует.
Какой гидравлический аккумулятор приобрести для своей системы водоснабжения – решает каждый сам.
