Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Основные виды

Выделяют циркуляционные отопительные насосы двух типов: с сухим и мокрым ротором.

Достаточно мощные агрегаты с высокой производительностью (КПД = 80-85%), которые отлично справляются с нагрузкой в разветвленных отопительных системах частных домов. При необходимости обогревать большие площади лучше выбрать именно такой тип, несмотря на стоимость. Здесь все рабочие узлы изолированы от воды уплотнительными кольцами, поэтому не испытывают коррозионного воздействия. Охлаждение мотора осуществляется специальным вентилятором на корпусе. Но у такой конструкции есть свои минусы: вращающиеся детали часто нуждаются в подновлении смазки, без которой они быстро изнашиваются. Кроме того, сухие насосы весьма требовательны к качеству воды. Различные взвеси могут заметно сократить срок службы торцевых уплотнителей.

Большим плюсом является возможность замены двигателя, если система отопления частного дома нуждается в модернизации. В этом случае легко выбрать и установить привод помощнее, чтобы он мог справляться с увеличившимися нагрузками. По принципу подключения двигателя принято дополнительное разделение сухих насосов на два подвида:

По расположению входного патрубка также различают вертикальные, горизонтальные и моноблочные модели.

«Сухой» циркуляционный насос – очень шумный агрегат. Поэтому его лучше вынести в отдельное помещение, максимально удаленное от жилых комнат. Не помешает и устройство дополнительной системы звукоизоляции стен.

2. С мокрым ротором.

Самый простой по конструкции циркуляционный насос для отопления. Его рабочие лопасти и ротор находятся в постоянном контакте с теплоносителем, то есть воздействуют непосредственно на него. Одновременно проходящая вода выступает в роли своеобразной смазки для вращающихся элементов механизма, а также отбирает избыток тепловой энергии, предотвращая перегрев узлов.

Циркуляционный насос с мокрым ротором работает в контуре отопления практически бесшумно, поскольку все звуки поглощаются и гасятся водой. Но этим его преимущества перед сухим «коллегой» не ограничиваются. Бесспорными достоинствами можно назвать:

• Компактность и небольшой вес.
• Длительное безаварийное функционирование.
• Простоту в обслуживании и, если потребуется, в ремонте.

Меньшее энергопотребление в этот список включать не стоит, поскольку выдаваемая мокрым ротором мощность тоже будет ниже, чем у сухого. Причиной тому – слабые показатели КПД (около 50%). Да и скорость насоса в системе отопления не позволит применять его на линиях большой протяженности. Его предел – городская квартира или частный дом простой планировки.

Явным минусом агрегатов с мокрым ротором можно назвать их требовательность к качеству теплоносителя. Ресурс у такого оборудования очень большой, но чем хуже будет вода в системе обогрева, тем скорее он выработается. И если в случае с сухим типом замены потребует только резиновый уплотнитель, мокрый придется выбросить и купить новый.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Популярные модели с мокрым ротором:

• Насос Wilo Star-RS – предусматривает возможность регулировать частоту вращения крыльчатки, то есть, по сути, управлять производительностью.
• Star STG – от предыдущей модели отличается более высокой тепловыносливостью. Он может проработать около двух часов при увеличении температуры носителя до +120 ºС. Но нормальными условиями отопления для него остаются стандартные для этой серии +110 ºС.
• Wilo Top S – подключается к одно- или трехфазной сети. Рабочая температура в системе – +130 ºС. Кроме того, он имеет дополнительную функцию автоотключения, если отопление по какой-то причине перестанет работать (например, потухнет котел).

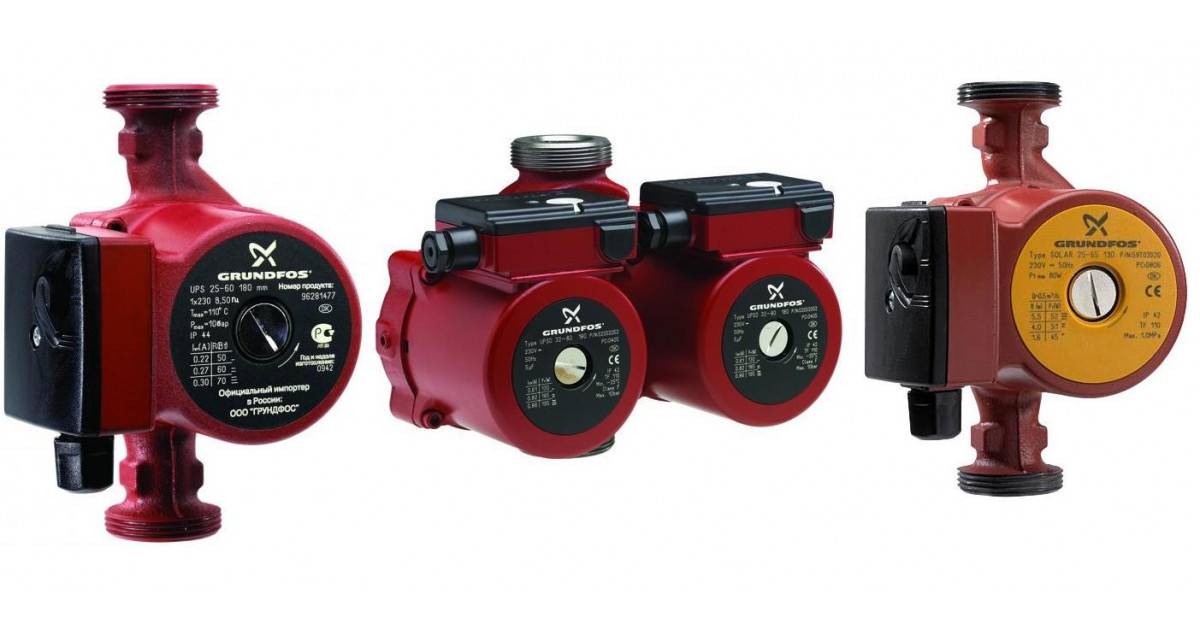

• Grundfos серия UPS – отлично зарекомендовавшие себя немцы, на которые в отзывах жалуются только по поводу высокой цены. В остальном владельцы единодушно называют эти насосы неубиваемыми. Причем даже в условиях, далеких от идеала.

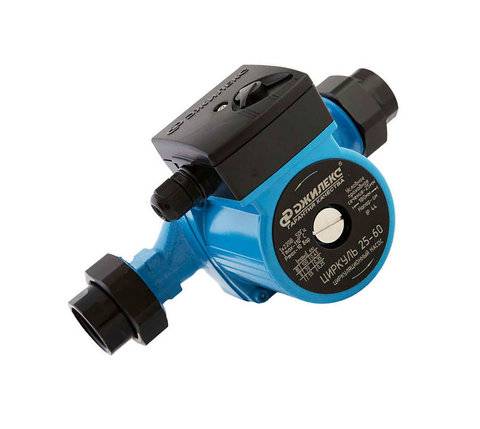

• Джилекс Циркуль – почти вдвое дешевле аналогов от Grundfos, но свой ресурс отрабатывают честно.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как правильно выбрать насос для системы отопления

Циркуляционный насос предназначен для периодического перемещения по трубопроводу теплоносителя: воды или антифриза, что обеспечивает оптимальную температуру окружающей среды в помещении. Правильно подобрав насосное оборудование можно значительно сэкономить на потреблении газа и электричества.

При выборе циркуляционного насоса для систем отопления необходимо учитывать основные и вспомогательные характеристики агрегата.

Основные характеристики

Мощность

В основном величина мощности теплового насоса находится в пределах 60-300 Вт

Эта основная характеристика, на которую стоит обратить особое внимание, так как она определяет общую температурную схему системы отопления. При выборе насоса не рекомендуется останавливать свое внимание на агрегатах с максимальной мощностью, так как насосное оборудование не предназначено для перемещения большого количества кубометров горячей жидкости для отопления обширных площадей помещений

Производительность

Производительность – это количество (объем) жидкости, перемещенное за определенный промежуток времени. Эта характеристика напрямую зависит от мощности насосного оборудования и диаметра трубопровода системы отопления.

Напор

Напор, по своей сути, является гидравлическим сопротивлением. Его величина измеряется в метрах и обозначает, на какую высоту насос сможет поднять весь объем жидкости.

Вспомогательные характеристики

Размеры присоединения

Размеры подсоединения и установки насоса в систему отопления в основном подбираются из расчета диаметров трубопроводов и габаритов самого агрегата.

Температура

Так как насос предназначен для обеспечения теплом жилых помещений, его трубопровод должен выдерживать высокие температурные нагрузки. Данную характеристику необходимо согласовывать с температурными характеристиками отопительного котла и труб, применяемых в отопительной системе.

Средний сегмент (от 2000 до 10 000 руб.)

В среднем ценовом сегменте лидируют модели европейских производителей: Grundfos (Дания), Wilo (Германия). Хорошо зарекомендовала себя российская компания Джиллекс. Такие насосы используют в системах с 10-15 радиаторами, а также для водяных теплых полов.

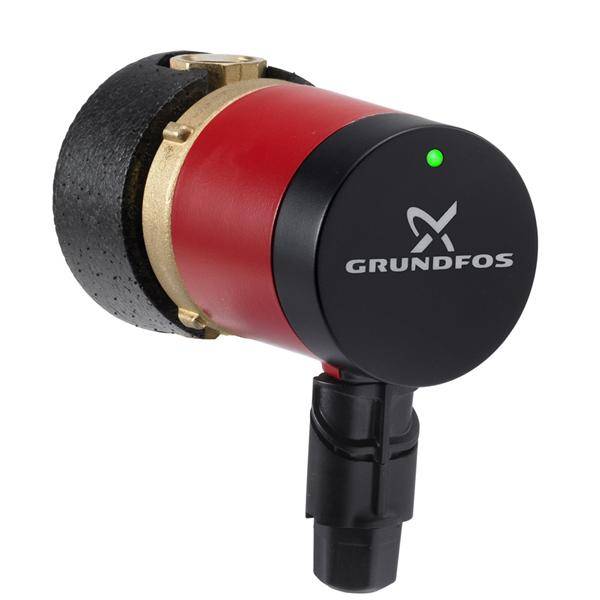

Grundfos Comfort 15-14 B PM

Плюсы

• Бесшумная работа
• Компактность

Минусы

• Неремонтопригодный
• Лопасти быстро изнашиваются
• Неоправданно высокая цена

От 6 000 ₽

Этот насос датского производства подходит для закрытых и открытых систем отопления и водоснабжения. Он предназначен для установки в помещениях. Производителям удалось снизить потребляемую мощность до 5-8 Вт при производительности до 7,5 л/мин при напоре 1,4 м за счет конструкции двигателя на постоянных магнитах и функции автоматизации работы.

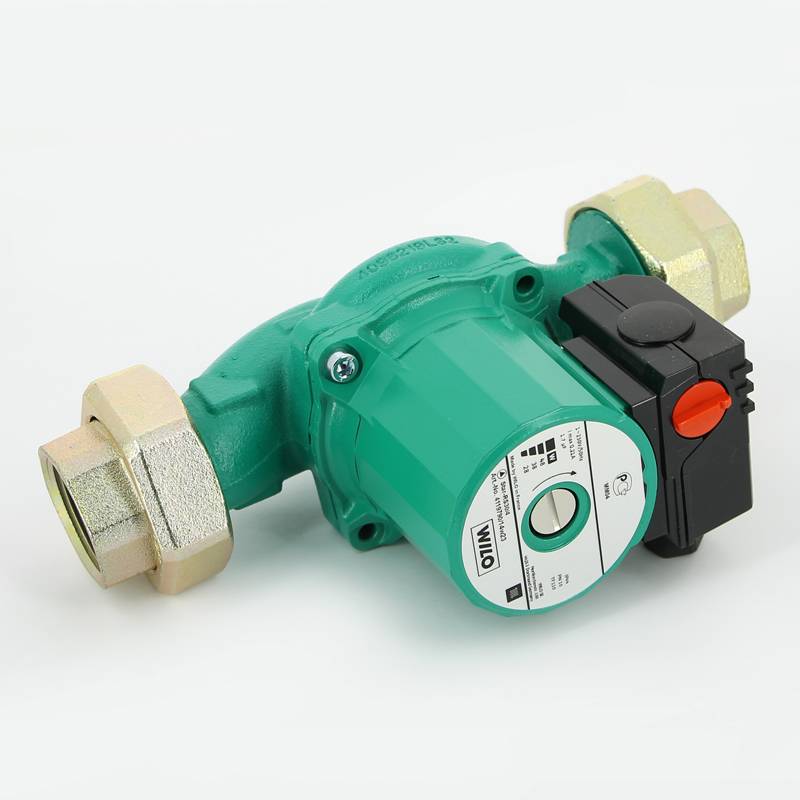

Wilo Star-RS 25/2

Плюсы

• Бесшумный
• Устанавливается в любом положении
• Не требуется подготовка воды

Минусы

• Непродолжительный срок службы
• Надо спускать воздушную пробку после простоя
• Низкое качество клемм для проводов питания

От 4 200 ₽

Популярная модель центробежного насоса с ротором мокрого типа работает с производительностью 33,8 л/ч при напорной характеристике 2 м. Потребляемая мощность – 45 Вт. Он может работать в режиме экономии электроэнергии за счет трехступенчатой ручной регулировки частоты вращения.

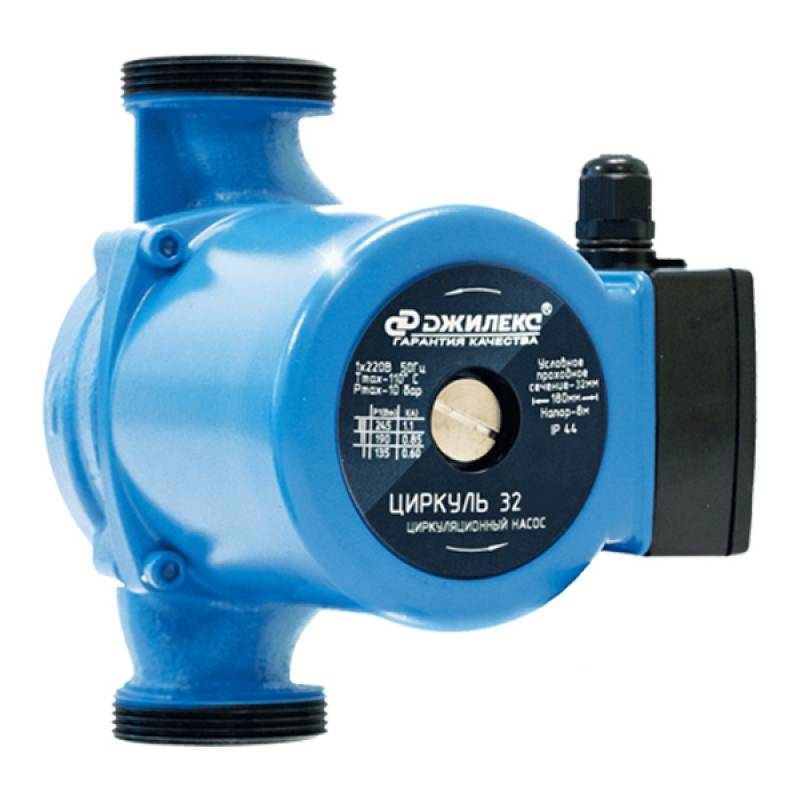

ДЖИЛЕКС Циркуль 25/80

Плюсы

• Компактный
• Нешумный в работе
• Гайки для установки с антикоррозионным покрытием в комплекте

Минусы

• Нет кабеля в комплекте
• Винт для спуска воздуха выполнен из мягкого металла

От 6 300 ₽

Эту бюджетную альтернативу дорогим водяным насосам для организации систем отопления частных домов используют в помещениях высотой до 3 этажей. Он в состоянии обеспечить напор 8 м. Переключение скоростей работы — ручное. Защита двигателя от перегрева продлевает срок эксплуатации.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

1. Производительности.
2. Шумоизоляции.
3. Надежности.
4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

• Жидкость поступает в полость, выполненную в виде ракушки.
• Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
• Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
• Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

• По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
• По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Некоторые модели Wilo

Модель	Напор, м / объем, м³/ч	Мощность по режимам работы, Вт	t теплоносителя, С	t окружающей среды, С	Способ монтажа / диаметр трубы, (дюйм)	Обслуживаемый контур, м	Цена, руб.
Yonos PICO 15/1-4	10 / 2.7	4…20	-10…+110	0…+40	Резьба / 1	160	6051
Wilo Star-RS 25/4	4 / 3	28-38-48	Резьба /1½	66	4664
Yonos MAXO 50/0,5-12	31 / 12.8	15…600	Комбинированные фланцы PN6/10	510	45573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Можно ли установить насос на отопление в квартирах?

Вопрос, нужна ли установка насоса на отопление в квартирах в многоквартирных домах? Независимо от размера дома (3х-этажных или 14-этажный) вопрос самостоятельной установки дополнительного насоса затруднительный или даже невозможный. Система отопления в жилых домах является общим имуществом. Делать перепланировку или установку дополнительных приборов без разрешения соответствующих органов и ЖЭКа просто нельзя. Причины в следующем, рассмотрим их на примере трехэтажного многоквартирного дома.

Основная проблема незаконной перепланировки в том, что при изменении параметров системы отопления изменяются и её гидравлические показатели. Рассмотрим следующий пример.

К нам обратилась владелица одной из 18 квартир нового трехэтажного дома с проблемой плохого отопления квартиры и просьбой установки насоса в спальне. Это хороший пример, когда желание установить насос на отопление и цена, оплаченная за работы, могла повлечь дополнительные затраты.

Как оказалось, строители этого дома существенно сэкономили на монтаже системы отопления – была установлена неэффективная одно-контурная система. Также у одних из соседей была сделана перепланировка с выносом отопления на балкон.

С технической точки зрения даже такая одно-контурная система может обеспечивать полноценное отопление квартиры, иначе бы дом не ввели в эксплуатацию. Причины озвученной проблемы могли быть в следующем:
