Монтаж термодатчика и регулятора
Пример монтажа термодатчика и терморегулятора Теперь, непосредственно около розетки, необходимо установить терморегулятор, при помощи которого и будет настраиваться подогрев пола. От него вертикально вниз до пола будет проходить штраба, которую нужно продолжить и по полу до середины помещения. Провод с термодатчиком необходимо укладывать в гофрированный шланг, который и кладут в углубление.
Важно рассчитать, чтобы сам датчик температуры находился по центру комнаты между обогревающими проводами. Следующим шагом будет заливка края гофры, находящегося на полу, герметиком
Это нужно сделать для предотвращения попадания влаги от плиточного клея или второго слоя стяжки (при монтаже провода). Сам же датчик должен находиться в шланге с краю. При таком положении его всегда можно будет вытянуть и заменить при выходе из строя
Следующим шагом будет заливка края гофры, находящегося на полу, герметиком. Это нужно сделать для предотвращения попадания влаги от плиточного клея или второго слоя стяжки (при монтаже провода). Сам же датчик должен находиться в шланге с краю. При таком положении его всегда можно будет вытянуть и заменить при выходе из строя.
Выбираем источник тепла — на основе греющих матов или нагревательного электрического кабеля
Технология установки кабельной системы или на основе греющихся матов несколько различается. Поэтому рекомендуется сначала определить, какой тип элементов будет использоваться, а затем изучить соответствующую инструкцию по укладке теплого пола.
Часто владельцы квартир не знают, какой вид нагревательных элементов теплого пола они хотят применять. У кабеля и греющего мата существуют свои достоинства и недостатки, о которых необходимо знать, если вы планируете класть электрический пол.
Особенности электрического кабельного пола
- есть возможность самостоятельно регулировать количество тепла на 1 кв. м посредством уменьшения шага размещения кабельных петель. Это позволит сделать некоторые участки теплее;
- кабели электрического теплого пола требуется укладывать в толщину стяжку. Заливка стяжки увеличивает время установки и несколько усложняет технологию монтажа, но она также выступает аккумулятором тепла. Таким образом расходы на электричество можно уменьшить, а количество тепла не изменится;
- кабельные системы имеют меньшую стоимость по сравнению с матами;
- высота основания поднимается минимум на 4.5 см;
- эксплуатация возможна только через 20-30 дней после окончания монтажа.
Особенности пола на основе греющих матов
такой вид прогревается существенно быстрее кабельного (кафелю требуется лишь 15-25 минут);
не приводит к снижению комнатной высоты;
эксплуатация возможна уже через 12 дней после завершения установки;
укладка теплого пола под плитку на основе греющих матов осуществляется намного проще, технология монтажа может быть реализована своими руками, т.к
не требуется самостоятельно рассчитывать шаг и мощность кабеля;
существуют ограничения в размере матов;
если вы самостоятельно решили класть кафель, неосторожное движение может повредить систему.
Системы активного сопротивления
Подобные конструкции представлены в виде отдельного кабеля или провода, уложенного в специальную подложку из сетки. Процесс нагрева осуществляется за счет того, что при прохождении через данный проводник электрический ток нагревает его до определенной температуры. Она зависит от напряжения сети, которое в свою очередь регулируется специальным прибором.
Сразу стоит отметить, что такой теплый пол электрический под плитку укладывают довольно часто. Дело в том, что он имеет свою площадь сечения, в зависимости от кабеля, которую можно спрятать в растворе при монтаже покрытия. Такие системы лучше всего использовать для установки непосредственно в стяжку или при использовании толстого слоя цемента.
Однако нужно отметить, что активное сопротивление нельзя назвать экономным. Подобные теплые полы электрические цены имеют довольно высокие, а если учесть большое потребление энергии и дорогой монтаж, то можно сразу найти один из самых больших их недостатков.
Технология укладки теплого пола под плитку пошаговая инструкция
Когда будут подготовлены все инструменты и материалы, можно начать укладывать электрический пол своими руками.
- Раскатайте подготовленные заранее нагревательные маты. Для того чтобы их зафиксировать, используйте бумажный скотч, который не позволит матам двигаться во время укладки плитки.
- Когда маты будут уложены, то с помощью тестера проверьте в обязательном порядке наличие повреждений путем замера сопротивления.
- Когда монтаж мат будет закончен – приступайте к укладке плитки на пол помещения. Этот этап работы наиболее трудоемкий и к нему необходимо отнестись максимально ответственно. Используя зубчатый шпатель, нанесите достаточно толстый слой клея, чтобы весь кабель на матах был полностью покрытым.
- Затем укладывайте плитку, выравнивайте ее, используя уровень.
- Воткните во все зазоры крестики. Включить подогрев можно только после того, как клей полностью высохнет и ни часом раньше. О времени высыхания клея можно узнать из инструкции на упаковке.
- Затрите швы и подключите терморегулятор.
Теплый пол электрический под плитку монтаж видео
Технология как укладывать электрический пол своими руками не вызывает никаких сложностей у человека, который даже впервые сталкивается с подобной процедурой. Когда все будет готово, то вы можете включать теплый пол и наслаждаться теплом и уютом в комнате. Кроме того, это очень хорошая альтернатива для тех семей, которые имеют маленьких детей. Электрический обогрев пола защитит ваших детей от переохлаждения, и они будут гораздо меньше болеть.
Технология укладки теплого пола под плитку своими руками
По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:
- в спальне — 100-150 Вт/мВІ;
- в кухне и коридоре — 150 Вт/мВІ;
- на балконе и лоджии — 200 Вт/мВІ;
- в сантехническом узле — 150-180 Вт/мВІ.
Укладываем теплый пол под плитку
Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.
Стержневой теплый пол
Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.
Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.
Стержневой пол на утеплитель
Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.
К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.
Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.
Кабельный теплый пол
Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.
Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.
В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:
- резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
- саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
- электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.
Схема укладки теплых полов
Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.
Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
Укладка пленочного пола под кафельную плитку своими руками
На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:
- теплоотражающая подложка – 2-3 мм;
- инфракрасная пленка – 0,4-0,5 мм;
- малярная сетка – до 2 мм;
- слой бетонного раствора (или плиточного клея).
Сразу нужно определиться с:
- местонахождением терморегулятора;
- эффективным распределением пленки под плиткой.
Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.
Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:
- нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
- пленка должна покрывать до 70 % площади в комнате;
- наличие отступа от стен на уровне 10-12 см;
- пленка не монтируется внахлест.
Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.
Далее нужно заняться подключением пленочного пола
Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м²
Устанавливается он рядом с подведенной проводкой
Устанавливается он рядом с подведенной проводкой.
Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.
Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.
Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.
Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.
С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.
Далее укладка теплого пола выполняется в следующей последовательности:
- делаются отверстия;
- в них вставляются дюбели;
- саморезами крепится малярная сетка;
- создается нетолстая и равномерная первичная бетонная стяжка;
- происходит полное высыхание стяжки;
- производится последняя проверка функционирования теплого пола;
- наносится фиксирующая стяжка;
- после ее высыхания кладется кафельная плитка.
Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.
При укладке пленочного пола запрещается:
- осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
- в качестве крепежных элементов использовать гвозди;
- производить подключение пленки без заземления;
- сгибать ее под углом 90º на участке длиной до 5 см;
- устанавливать пленку в непосредственной близости с другими нагревательными приборами.
Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.
Видео по устройству пленочного пола:
Работоспособность системы. Проверка оборудования
После укладки кабеля или пленки выполняется минимальная стяжка. Перед заливкой проверить работоспособность системы. Самый простой и действенный способ: подача напряжения на кабель. Когда система начнет нагреваться, нужно тестером проверить сопротивление кабеля.
Данные измерений нужно сверить с паспортными данными. И если отклонений нет, то можно приступать к созданию бетонной поверхности.
Толщина стяжки не превышает 2 сантиметров. Если же квалификация специалиста высока, то он вполне может своими руками поверх кабеля или пленочного пола сразу укладывать плитку, минуя создание стяжки.
Монтаж электрического теплого пола под плитку. Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками
Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.
Виды теплых полов электрического типа
Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.
Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.
Технология монтажа своими руками
Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.
Создание схемы
Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:
- Отступают от стен 10 см.
- Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
- Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.
Расчет материала
Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.
Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.
Подготовка поверхности
Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.
Укладка утеплителя
В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.
Установка нагревательного элемента
Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

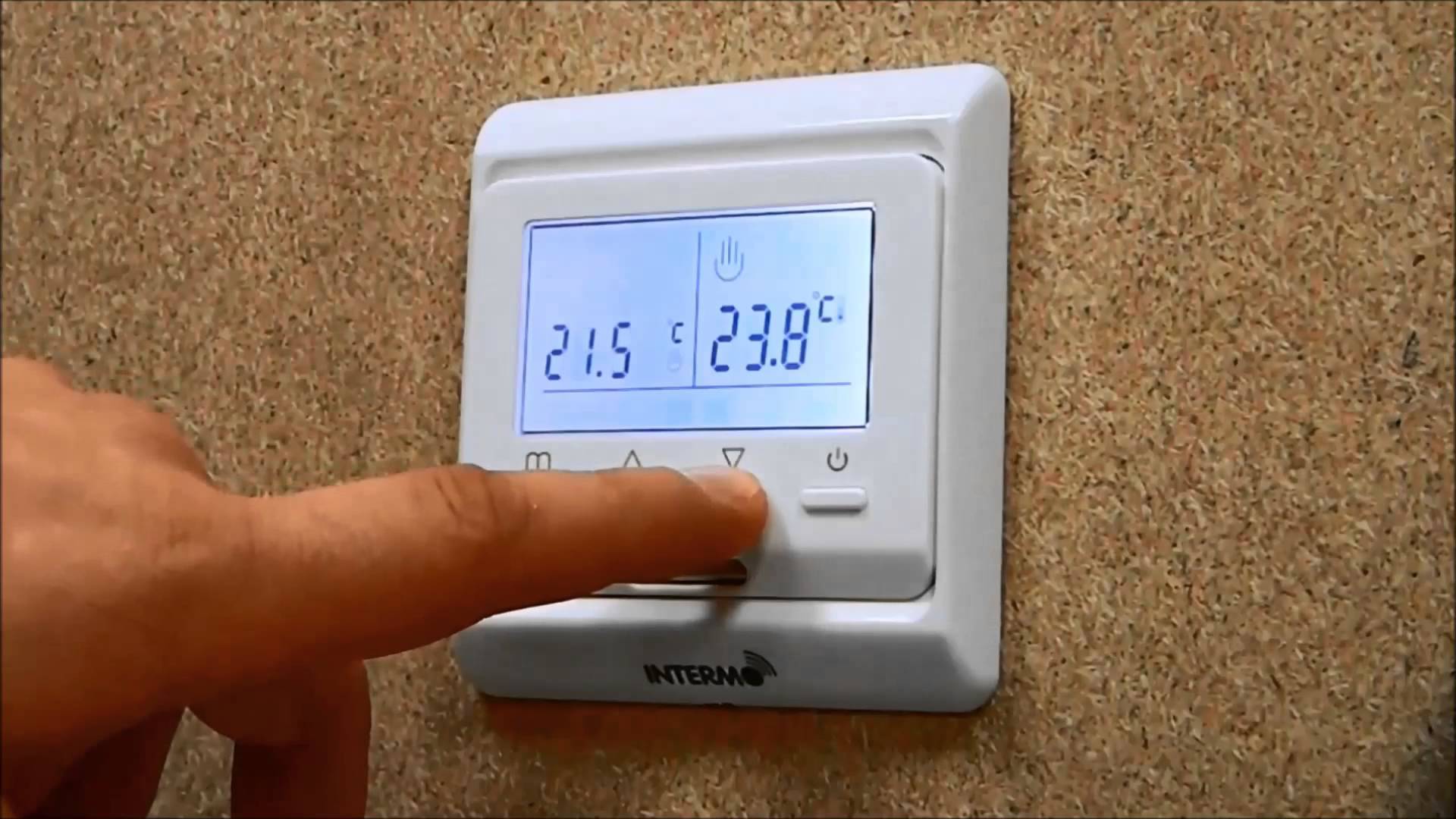

Монтаж терморегулятора
Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.
Проверка работоспособности
После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.
Укладка плитки и кафеля
После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.
Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.
Инфракрасные системы
Данные конструкции представлены в виде металлических пластин, которые запаяны в пластиковую пленку и имеют вид рулонных материалов. Они отлично защищены от воздействия влаги, и при физической поломке из строя выходит только небольшой участок секции. При этом такой теплый пол электрический под плитку подходит просто идеально, поскольку его толщина менее миллиметра, и при монтаже не придется осуществлять дополнительных работ.
Также важно упомянуть и о том, что данные изделия считаются самыми экономными. Потребление энергии в них минимальное, что в сочетании с относительно небольшой ценой самого изделия вполне устраивает людей, оперирующих небольшим бюджетом
Очень важно помнить, что под плитку создаются специальные модели таких систем. Они имеют своеобразные прорези для сцепки пола с финишным покрытием
Обычные пленки могут вызывать определенные проблемы при монтаже.
Подготовительный этап
Для укладки теплых полов под плитку понадобятся:
- один или несколько комплектов теплого пола
- термостат, датчик температуры, УЗО или выключатель-автомат. Лучше приобретать продукцию известных производителей электроустановочных изделий, а не того же бренда,что теплые полы
- возможно — дополнительный монтажный кабель и соединительные комплекты
- теплоотражающая подложка с лавсановой или полиэтиленовой металлизированой пленкой, но не с алюминиевой фольгой (под инфракрасный теплый пол), фольгированный пенофол (под кабельный)
- кусачки, ножницы, канцелярский нож, обжимные клещи, пассатижи, инструмент для снятия изоляции, строительный фен, степлер, отвертка
- скотч
- плиточный клей для теплых полов, возможно, смесь для наливных полов или стяжки
- пластиковый зубчатый шпатель для клея
- плитка
Предварительно составляется план раскладки секций. Рассчитывая необходимое количество секций, нужно отминусовать от общей площади помещения площадь участков, где стоит мебель, крупная бытовая техника, сантехническое оборудование. Также требуется отступ от стен минимум 5 см, такой же интервал рекомендуется выдерживать между соседними секциями. От источников тепла секции должны отстоять минимум на 10 см.
Стержневые инфракрасные полы способны к саморегуляции нагрева, поэтому допускается их запирание мебелью. Но зачем укладывать недешевые маты под холодильником, плитой или встроенной техникой на кухне, под душевой кабиной в ванной? К тому же, нет необходимости монтировать теплые полы по всей площади. Для эксплуатации кабельного теплого пола в качестве источника основного обогрева нужно покрыть термоматами от 70% площади, дополнительного — не менее 40%.
Помимо самих комплектов теплого пола с проводами, зажимными контактами, изоляцией, необходимо приобрести термостат и датчик температуры.
Простейший механический термостат управляется вручную и поддерживает заданную температуру, не допуская перегрева.
Электронный программируемый терморегулятор самостоятельно устанавливает мощность и температуру нагрева системы в зависимости от окружающей температуры. Он может обеспечить экономию 30-50% электроэнергии. Рекомендуется для подсоединения электрических теплых полов также использовать УЗО — устройство защитного отключения.
Основание под укладку теплого пола должно быть таким же, как под укладку любого напольного покрытия — прочным, целостным, ровным, чистым и сухим.
Если теплые полы монтируются на первом этаже, необходима качественная теплоизоляция основания. Настоятельно рекомендуется перед началом работ провести ревизию электропроводки в доме.
Характеристики тёплых электрополов
Рассмотрим характеристики электрической системы напольного подогрева, разбив их на достоинства и недостатки.
Теплый электрический пол – это система, использующая в качестве источника тепла электричество
Достоинства:
- практичность – возможность монтажа своими руками, простота управления;
- универсальность – возможность использования системы не только в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
- быстрый нагрев поверхности пола электроэлементами;
- равномерная конвекция тепла со всей площади подогреваемого пола, не требующая высоких температур основания и исключающая концентрацию пыли на источнике тепла;
- гарантированная сухость пола;
- снижение потерь тепла через поверхность потолка – вверху располагается остывший воздух;
- исключение обуви из перечня факторов износа плитки;
- экологичность – отсутствие токсичных выделений, сопутствующих подогреву – дыма, запахов, пара.
Недостатки:
- зависимость от наличия электроэнергии;
- необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
- ограничения в выборе облицовочного покрытия;
- сложность производства ремонта нагревательных элементов из-за отсутствия к ним технологического доступа;
- дороговизна эксплуатации, обусловленная значительным потреблением электроэнергии (140-160 Вт/м2 для быстрого нагрева пола).
Доводы, как за, так и против, серьёзны, поэтому принятие решения по целесообразности монтажа системы подогрева полов зависит от заказчика и конкретных обстоятельств.
Виды электрического теплого пола
Такую технологию применяют достаточно часто, благодаря ему можно обогреть отдельные участки дома или квартиры. В то же время использовать такой теплый пол, как основной источник обогрева – не рационально и очень дорого. Для этого лучше применять водяные полы как отдельно, так и в комбинации с разного рода теплыми электрическими полами.
Если говорить о современном теплом поле под плитку, который работает за счет электричества, то с технической точки зрения они выглядят как система нагревательных кабелей или же ТЭН, которые объединяются в маты разного размера. К отдельной группе вполне можно отнести современные конструкции: электрические маты с инфракрасными стержнями и пленочные теплые полы.
Совершенно все типы теплого пола имеют определенные общие характеристики, а именно:
- основание пола для проведения монтажа обязательно должно быть сухим;
- есть необходимость делать заземление и теплоизоляцию;
- должен в обязательном порядке присутствовать терморегулятор;
- использовать пол можно на протяжении многих лет, он очень надежный;
- отличный вариант дополнительного отопления в доме или в отдельных помещениях.
Какой теплый пол под плитку лучше? Предназначение основных видов видео
В то же время есть достаточно много различий, которые заключаются не только в способе монтажа каждого вида нагревательного элемента, но еще и в том, какое именно тепло они вырабатывают, как взаимодействуют с тем или иным покрытием пола.
