Технология укладки водяного теплого пола. Способы укладки труб. Плюсы, минусы

Преимущества и недостатки системы

• высокая энергетическая эффективность;
• надежность;
• длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

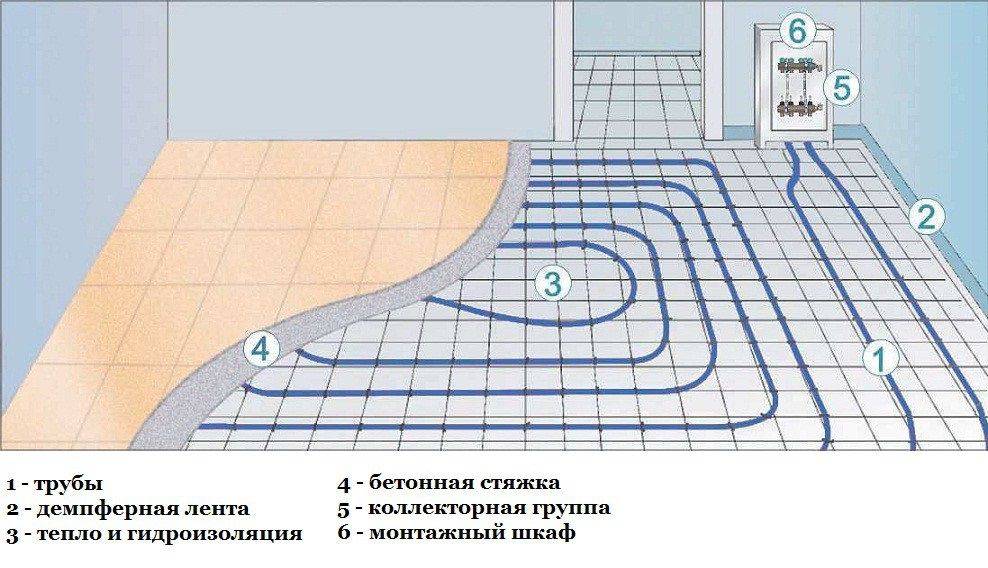

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

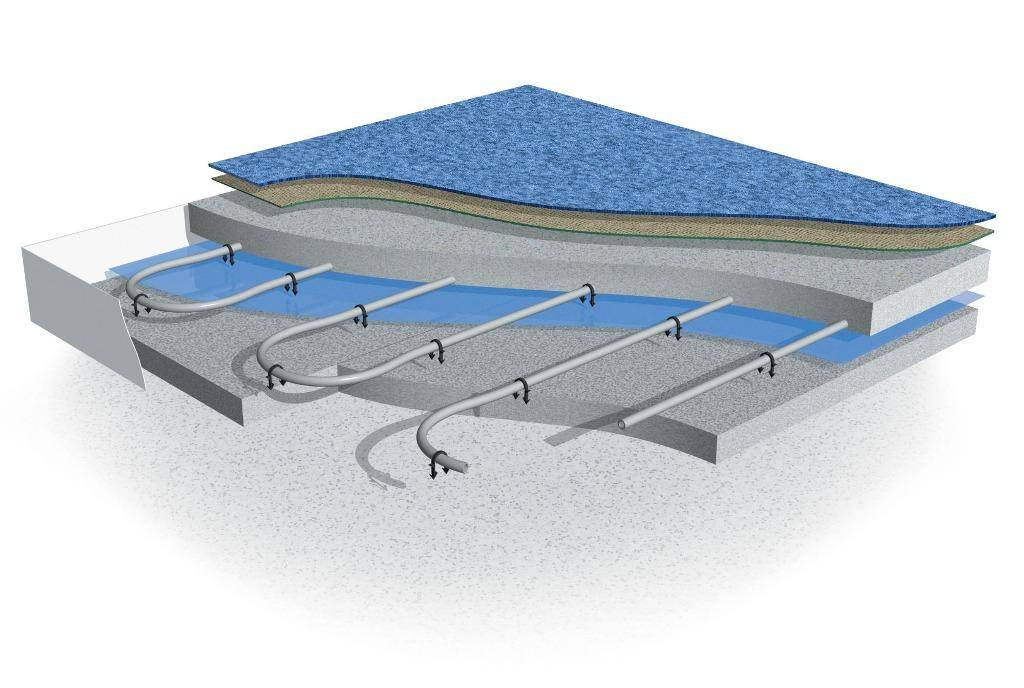

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

1. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

1. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки

1. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию

Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново

Монтаж водяного пола

Шаг 1: Подготовка основания и теплоизоляция

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

1. Укладываем и формируем слой теплоизоляции;
2. Кладем слой гидроизоляции;
3. Фиксируем армирующую сетку;
4. Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».

Схема подключения отопительной водяной трубы к коллектору

Устройство бетонной стяжки, укладка водяной греющей трубы – инженерно-технологические моменты монтажа теплого пола. Основным этапом при монтаже является подключение трубопровода к смесительному узлу и к коллектору.

Выше уже было сказано о том, где и как лучше расположить коллекторный шкаф. Вместе с установкой смесительного узла, коллектор и циркуляционный насос составляют блок управления отопительной системой.

Обычно шкаф имеет размеры 50х50 см. Для лучшего сочетания с интерьером жилого помещения коллекторный шкаф делается в углублении 10-15 см. Соответственно и водяные контуры, в местах подключения, лучше спрятать в стену.

Установив коллектор, начинается подключение к нему необходимых магистралей. Традиционно схема подключения выглядит так:

Разница может быть в том, какой способ нагрева используется. Это может быть использование теплоносителя, поступающего через централизованную систему отопления, либо автономная отопительная система, работающая от котла.

Подающая труба и обратка подключаются к коллектору посредством специальных фитингов. Если диаметры трубы и входного гнезда коллектора отличаются, используются переходники.

В систему обязательно устанавливается запорный кран, который перекрывает подачу горячей воды в водяные контуры. На обратной трубе необходимо установить сливной клапан.

Для обеспечения точной регулировки температуры нагрева теплого пола, на коллектор устанавливаются специальные вентили и смесительный узел. При наличии средств можно приобрести готовый, комплексный коллектор, в конструкцию которого входят все перечисленные элементы. Коллекторы могут отличаться своей конструкцией, в зависимости от количества подключаемых водяных контуров и объемов отапливаемых помещений.

При использовании одной схемы укладки трубы, в коллекторе одно количество входных и выходных мест подключения. Используя комбинированную укладку, вам придется иметь коллектор с большим количеством входных и выходных патрубков.

Укладка чистового напольного покрытия

Когда стяжка высохла, или монтаж по лагам произведен и опрессован, можно приступать к чистовому напольному покрытию

На что тут обратить внимание:

• Идеально для теплого пола подходит керамическая плитка, уложенная на стяжку. Но по понятным причинам ее не уложить по всей площади дома.
• Если водяные теплые полы монтировались под деревянный пол(на лаги), то сверху нужно закрепить в качестве чернового пола листы фанеры или ОСБ. Для лучшего эффекта от системы, в деревянных полах можно просверлить отверстия, чтобы теплый воздух лучше выходил из под пола.
• Материалы для пола можно использовать практически любые. Но стоит покупать только предназначенные для теплого пола покрытия, в противном случае, при нагревании материалы будут испарять вредные вещества. Поэтому выбирайте линолеум, ламинат или кофролин, только с высоким классом экологичности и специально разработанным для теплых полов.
• Плитка укладывается прямо на стяжку, без каких-либо особенностей.

Особенности монтажных работ

Для начала уделим внимание тому, какие материалы требуются для проведения монтажных работ:

1. Теплоизоляционные материалы, которые не позволяют теплу уходит в основание. Примером можно назвать маты, изготавливаемые на фольгированной и полипропиленовой основе.
2. Металлические и полиэтиленовые трубы.
3. Демпферная лента с клеящей основой, толщина которой составляет 5,8 или 10 миллиметров.
4. Дуги, обеспечивающие поворот системы, якорные скобы, фиксаторы.
5. Монтажная пленка и коллектор. Кроме этого стоит помнить о том, что коллектор может быть спрятан в коллекторный шкаф.
6. Бойлер для подогрева теплообменника.
7. Специальная смесь для создания стяжки или металлическая плитка для распределения температуры.

Проводимую работу можно разделить на несколько основных этапов:

1. Рекомендуется провести предварительную разработку проекта с составлением схемы размещения труб, местами их подключения и так далее.
2. В зависимости от площади помещений ее делят на несколько участков, которые не должны иметь размер более 40 квадратных метров. Рекомендуется выдерживать соотношение сторон 1 к 2, так как при расширении стяжки или других используемых материалов приведет к сильной деформации.
3. Далее проводится очищение основания: пыль, мусор не должны быть на поверхности. Кроме этого не рекомендуется, чтобы основание имело большие дефекты.
4. Обязательно проводится укладка изоляционного материала. Подобным образом существенно повышается значение КПД системы. Изоляция может быть представлена пенопластом, толщина которой 15 сантиметров. Поверх пенопласта нужно положить пленку из полиэтилена, которая исключит вероятность повышения влажности структуры. Как ранее уже было отмечено, вместо этих материалов может использоваться пеноплекс, которые обладает высокими эксплуатационными качествами.
5. По периметру помещения прокладывается демпферная лента, которая позволяет снизить вероятность появления трещин в стяжке или другой деформации применяемых материалов.
6. Следующий шаг заключается в укладке армирующей сетки, которая изготавливается при использовании прута с сечением около 5-ти миллиметров. При выборе сетки не стоит забывать о том, что на нее не будет передаваться нагрузка, то есть высокая прочность не является основным критерием выбора.
7. После подготовки основания выполняется работа по монтажу труб. В зависимости от площади помещения и других моментов труба укладывается с шагом от 7 до 30 сантиметров. Стоит учитывать, что есть несколько схем расположения труб, которые позволяют обеспечить равномерное прогревание основания: «змейка», «спираль» и так далее.
8. Специалисты рекомендуют выдерживать показатель протяженности труб в пределах 100 метров, так как в противном случае возникают серьезные гидравлические потери.
9. Подключение контора проводится через специальный коллектор, в котором есть и специальные запорные и регулирующие элементы.

Кроме этого рекомендуется проводить установку системы «Умного дома», которая может в автоматическом режиме перекрыть подачу воды в случае падения давления в системе по причине появления течи или прорыва.

Не стоит забывать о том, что после монтажа системы проводится этап ее тестирования, о котором многие забывают. В течение 24 часов проводится подача воды под давлением 4 бар, что позволяет исключить вероятность появления течи в дальнейшем. Если система прошла тестирование, то поверх трубы заливается бетонная стяжка. Толщина слоя должна составлять от 4 до 7 сантиметров. В качестве раствора может использоваться смесь, которая изготовлена на основе цемента марки М300. Также можно использовать специальную смесь для теплых палов.

Заключительный этап представлен выполнением монтажных работ по укладке финишного отделочного материала: керамическая плитка, ламинат, массив дерева и так далее

Стоит уделять внимание клеящему составу, которые используется при кладке керамики. Это связано с тем, что он должен выдерживать воздействие высоких температур

Карбоновый теплый пол

В последнее время растет популярность этого вида отопительных систем. Они очень практичные и не слишком дорогие.

Устанавливают этот теплый пол под плитку, дерево, ламинат, паркет. Нагревательные маты созданы из стержней, выполненных из карбона, толщиной 0,3 см, длиной 0,83 см. Они соединены между собой параллельно силовым кабелем.

Этот инфракрасный теплый пол имеет такие плюсы:

• подходит под все напольные покрытия;
• обеспечивает равномерный нагрев;
• маты легко делятся на куски разных размеров;
• он может саморегулироваться, при этом на более теплых участках пола его температура снижается, а на прохладных – увеличиваться;
• он не перегорает;
• на него устанавливают практически любую мебель.

К минусам данной системы относят необходимость установки мата только в тонкую стяжку или плиточный клей. Этот теплый пол своими руками может сделать каждый.

При выборе подходящей системы отопления немаловажную роль играет ее стоимость. Так сравнительно высокая цена водяного пола часто служит отталкивающим фактором, поскольку средняя стоимость 1 м2 отапливаемой водой системы составляет около 1500 р., что намного выше цены электрических теплых полов (около 600 р./м2). Но при этом работа водяных полов от котла обходится гораздо дешевле, чем питание пола от электроэнергии.

Какими способами можно укладывать трубы на сухую стяжку?

Использование настильного теплого пола в деревянном доме не накладывает ограничений на методы укладки труб. Главное, избегать стыковок изделий — места повышенного риска протечек. В полистирольной или деревянной плите трубы можно прокладывать следующими способами:

• спираль (улитка) — универсальный способ, позволяет обеспечить равномерность нагрева поверхности пола;
• змейка или двойная змейка — способ для прокладки труб водяного пола в маленьких по площади помещениях;
• угловая змейка — если полезная отапливаемая площадь сконцентрирована в углу помещения.

Монтируя водяной пол без стяжки, учитывают количество наружных стен. Здесь будут самые холодные зоны, поэтому шаг укладки труб сокращают, что снизить потери тепла. Чтобы не ошибиться и правильно рассчитать количество расходных материалов, рекомендуют сделать план-чертеж помещений. Если их площадь большая (свыше 20 м2), в системе нагрева воздушных масс снизу предусматривают 2 и более контуров. Эта хитрость позволит обеспечить равномерный прогрев поверхности.

Возможность монтажа тёплого пола своими силами

Можно ли смонтировать водяной тёплый пол самостоятельно? Несомненно. Существуют определённые правила, если их строго придерживаться, успех обеспечен. Для тёплого пола недопустимы скрытые соединения, для монтажа которых нужен дорогостоящий инструмент. В нашем случае все соединения будут разборными: резьбовыми и резьбо-обжимными. Потребуется всего лишь набор рожковых ключей.

Что касается монтажа всей системы отопления, то здесь дело сложнее. Радиаторы с коллекторной разводкой смонтировать не сложнее, чем водяные тёплые полы. Непросто выполнить обвязку котла. Котельное оборудование может иметь разный уровень оснащения. В небольшом доме котёл со встроенным бойлером и насосом, возможно, будет достаточно дополнить расширительным (компенсирующим) бачком, группой безопасности и системой подпитки. В большом загородном это может быть и разветвлённая система с каскадом котлов, отдельным бойлером и группой насосов для разных направлений, гидравлической стрелкой и множеством дополнительного оборудования.

Теоретически котельную тоже можно смонтировать самостоятельно. Понадобятся дополнительные инструменты. Обвязка самого котла делается из медных труб (пайка), оцинкованных (резьбовое соединение), обычных металлических (сварка либо резьбовое соединение). Если нет полной ясности, стоит прибегнуть к помощи специалистов. Заказать проект котельной (лучше вообще всей системы) со схемой и подобранной номенклатурой оборудования. Либо поручить обвязку котельной профессионалам, а полы и радиаторы собрать самостоятельно.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

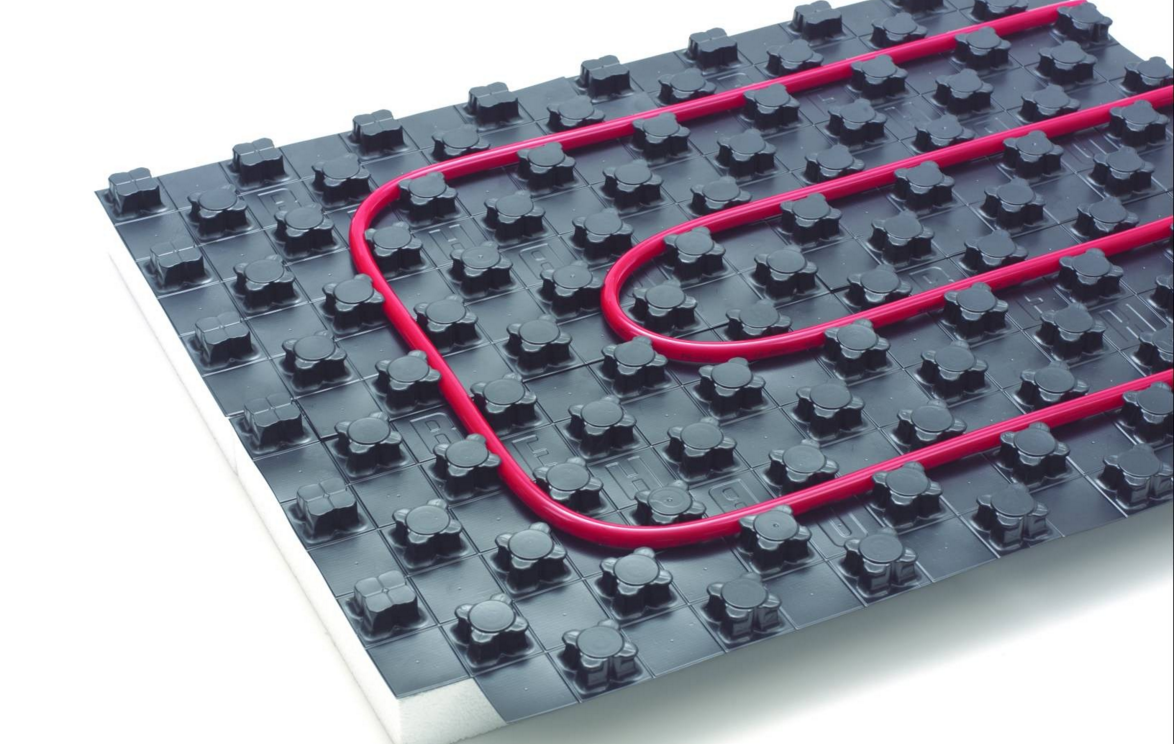

Монтаж на полистирольную основу

• Специалисты оценивают полистирольную основу как самую оптимальную.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
• Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

• На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
• Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

• Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
• Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.
