Укладка кабельного теплого пола под плитку

Покрытие для теплого водяного пола

Рассмотрим подробнее вопрос, какое покрытие для теплого водяного пола следует выбрать, чем отличается одно от другого.

Ассортимент напольных покрытий для ТП, что можно выбрать. Из всей затеи обустройства теплого водяного пола, половина успеха зависит от правильного выбора помещения и самого пола, каким он будет конкретно. Именно тогда положительные качества ТП проявятся в полную силу и будут радовать владельцев квартиры, в то время как непродуманные варианты обеспокоят.

Стоит отметить, что даже если напольные покрытия для теплого водяного пола выбраны неправильно и появились сомнения в целесообразности продолжать нагревать его, то в случае с водяным ТП проблема решается просто – перекрывается доступ горячей воды и пол перестает функционировать.

На сегодняшний день на рынке строительно-отделочных услуг представлено большое количество типов напольного покрытия:

• хорошо забытые старые варианты – паркет, половая доска;
• другие давно известны и понятны, они в обиходе уже более 50 лет – плитка, ковролин, линолеум;
• третьи стали активно использоваться в последние десятилетия и уже прочно вошли в наш дом –ламинат, наливные полы;
• необычные решения, к которым приводит смешение культур, разнообразие жилья (частные дома, дачи, квартиры всех типов) – натуральный и искусственный камень, пробка, доски, паркетные дощечки из экзотических растений и деревьев, пластик.

Из всего богатства порой трудно выбирать что-то одно, тем более дизайн покрытия может имитировать что угодно, например, линолеум похож на плитку, плитка на доски, ламинат на паркет. Сложнее приходится владельцам теплых полов, у которых основная проблема: чем покрыть ТП, чтобы в дальнейшем не было осложнений.

Итак, перейдем к конкретным наименованиям покрытий, как они совмещаются с ТП.

Может быть интересно

Какие покрытия можно использовать на водяной теплый пол

Для пола с таким устройством идеально подходит керамическая плитка. К плюсам этого финишного покрытия относятся долговечность, прочность, экологичность, универсальность применения, красивый внешний вид. Что касается ТП, то плитка обладает очень хорошими теплопроводными свойствами, поэтому активно применяется в этом случае.

При выборе также сказывается и тип помещения. Чаще всего теплые полы на водяной основе прокладывают в ванной комнате, на кухне – местах, где по традиции лежит керамика. Производители таких изделий учитывают потребности покупателей и делают всю плитку, спокойно выдерживающую длительный нагрев.

Ламинат – еще одно покрытие, которое успешно сочетают с ТП. Не всегда в этом есть потребность, потому что ламинированные доски используются только в обогреваемых помещениях, в отличие от плитки, и по ним приятно ступать босиком – сказывается эффект дерева. Выбранный в магазине ламинат должен обязательно быть со значком, что производитель разрешает укладывать изделие на ТП любого типа. Эта маркировка обозначает, что ламинат при нагревании не будет рассыхаться и менять геометрию, вредные формальдегиды присутствуют в небольшом количестве.

Природный камень очень хорошо подходит на роль покрытия ТП, однако не столь популярен в квартирах из-за объективных сложностей. Чаще всего камнем покрывают террасы, веранды, гаражи, зоны отдыха в саду или у бассейна, дорожки, но в таких условиях больше уместен ТП на электрической основе. Однако, с водяным полом натуральный или искусственный камень уживается хорошо.

Какие покрытия нельзя укладывать на теплые полы

Есть мнение экспертов, подтвержденное цифрами и опытами, что на теплый пол неправильно стелить паркет, ковролин, линолеум, пробку, доски. Отчасти это правда. Паркет из ценных пород дерева попросту рассохнется, линолеум опасно нагревать – выделяется слишком большое количество летучих вредных соединений, пробка может деформироваться и высыхать, а использование ковролина нецелесообразно из-за гигиенических требований.

Однако, ковролин редко стелют сразу на бетонную стяжку, чаще всего на плитку, ламинат, доски – покрытия пригодные для ТП. Фабрики, производящие паркет, улучшают технологию и делают красивые наборные дощечки устойчивыми к постоянному теплу, а, следовательно, применимые к теплым полам.

Можно сказать, что современные материалы для покрытия пола подходят к использованию с ТП, но только при невысоких температурах нагрева.

Виды электрических нагревательных элементов для теплых полов

Перед тем как сделать теплый пол с электрическим подогревом, следует определиться с его видом. Можно выделить три типа нагревательных элементов:

Кабельный. Продается в виде катушек определенной длины. На базовой поверхности кабель закрепляется при помощи специальных планок с зажимами. Они могут входить в состав комплекта, или придется их приобретать отдельно. Монтаж кабельного теплого пола под плитку потребует тщательного расчета необходимого материала. Под него придется делать наиболее толстую стяжку. Но цена за м2 у такого покрытия будет самой низкой по сравнению с другими вариантами.

Монтаж матов, представляющих собой кабель, закрепленный на сетке из стекловолокна, осуществить своими руками значительно проще. Стоят они немного дороже, но укладывать их значительно легче и удобнее. К тому же уменьшается толщина стяжки, необходимой для обустройства теплых полов.

Инфракрасная пленка имеет минимальную толщину из всех видов электрических нагревательных элементов. Но монтаж пленочного теплого пола обычно осуществляется под напольные покрытия, лучше проводящие тепло, такие как ламинат, линолеум, ковролин. Установка инфракрасной нагревательной пленки под плитку не рекомендуется.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

• классические кабельные, имеющие несколько разновидностей;
• инновационные инфракрасно-карбоновые, стержневые и пленочные;
• и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

• им требуется сухое монтажное основание;
• они нуждаются в теплоизоляции с заземлением;
• их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

• особенностям монтажных технологий;
• сочетанию с различными видами напольных покрытий;
• качеству вырабатываемого тепла.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Какую систему выбрать?

Какой теплый пол выбрать

При выборе конкретной системы обогрева нужно учитывать множество значимых характеристик и дополнительных условий. Прежде всего, это площадь обогреваемого помещения и особенности его расположения. К примеру, для применения в частном доме подойдет любая система, в том числе и водяная. Нужно лишь объективно подойти к оценке экономической целесообразности применения каждого доступного варианта. Наряду с этим, при обустройстве теплого пола в квартире использовать водяную систему не получится в соответствии с законодательными ограничениями.

При этом нужно грамотно оценить предназначение обустраиваемой системы. Если она будет использоваться в качестве дополнительного обогрева, главная задача которого сводится к поддержанию комфортного для хозяина микроклимата, можно ограничиться и бюджетным пленочным теплым полом. При обустройстве же системы для ее последующего использования в качестве основного обогрева, лучше отдать предпочтение более мощным разновидностям, к примеру, греющему кабелю или, если это частный дом, водяному теплому полу.

Таблица. Сферы и варианты использования теплого пола

Электрическая система	Водяная система
Дополнение к основному обогреву	Полная замена радиаторного отопления
Обогрев ванных комнат, балконов, веранд и прочих подобных помещений	Дополнение к основной системе отопления, обогрев любых помещений (актуально для частных домов и прочих строений, в которых не запрещается использовать такие установки)
Временный быстрый прогрев пола в небольших помещениях
Городские квартиры, в которых нет возможности обустройства водяной системы
Монтаж обогрева без проведения сопутствующих капитальных работ (актуально для пленочной разновидности)

При любых обстоятельствах, приоритетным фактором для потребителя должно оставаться качество продукции. Не верьте подозрительно дешевым предложениям от сомнительных производителей. Отдавайте предпочтение сертифицированным изделиям от известных торговых марок, и тогда никаких проблем с эксплуатацией хоть водяного, хоть электрического теплого пола в любой его вариации у вас не возникнет.

Теплый пол – это всегда комфортный микроклимат и полное отсутствие сквозняков

Удачного выбора!

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента

Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Укладка плитки на теплый электрический пол

Технологии укладки плитки на теплый пол выполняется также,
как и на обычное подготовленное основание. Единственная особенность –
необходимо покупать специальную клеевую смесь, предназначенную для укладки на
теплое основание. Обычно такие плиточные смеси имеют соответствующую маркировку
«теплый пол» или диапазон температур эксплуатации.

При нанесении раствора непосредственно на нагревательный
мат, нужно следить, чтобы не оставалось пустот, т.к. это «воздушные карманы»
которые могут привести к перегреву кабеля

Наносится клей на мат специальным
шпателем предельно осторожно, чтобы не спровоцировать механическое повреждение
системы. Передвигаться по полу и наносить затирку швов можно через сутки, а
эксплуатировать систему только после полного высыхания клеевого слоя, что
позволит исключить появление трещин вследствие неравномерного высыхания под
воздействием температуры

Укладка плитки на теплый электрический пол

Информация в виде пошаговой инструкции обозначает основные
этапы, как сделать теплый электрический пол под плитку своими силами.
Правильный выбор комплектующих и соблюдение правил подключения элементов
гарантирует результат – надежный плиточный пол с подогревом в частном доме или
квартире.

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;

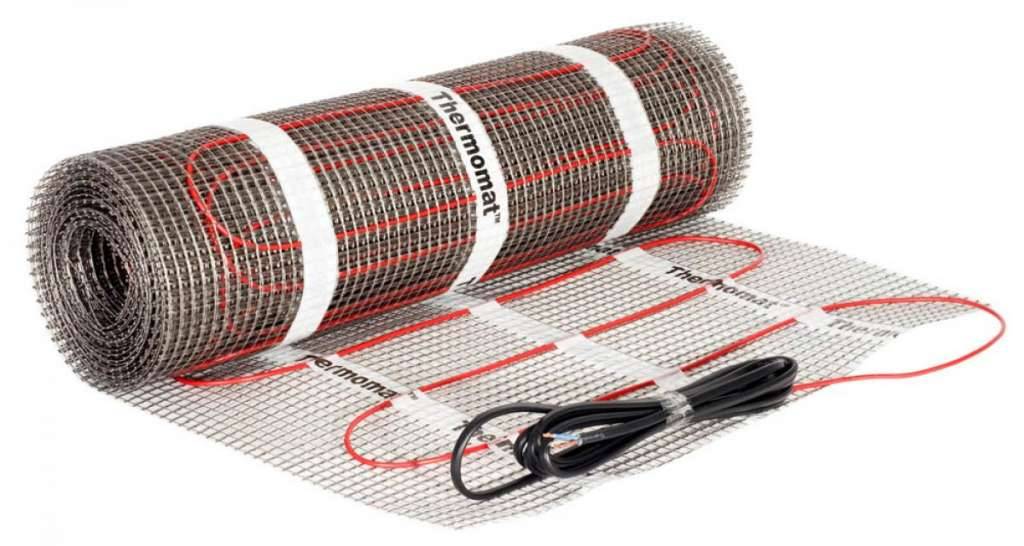

• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Виды и технология укладки кабельного теплого пола под плитку

В качестве нагревательного элемента применяется специальный кабель, преобразующий электричество в тепловую энергию. Нагревательный элемент может быть представлен:

• Одножильным кабелем в виде единственной нагревательной нити. Концевая часть сводится в процессе монтажа, а затем подсоединяется к фазе и нулевому проводу.
• Двужильный кабель основан на паре нагревательных нитей, а самостоятельный монтаж предполагает применение «тупикового» способа прокладки.
• Саморегулирующаяся кабельная система – одна из разновидностей двужильного кабеля, а особенностью является возможность осуществлять регулирование уровня теплового выделения на разных участках.

Под плиточное финишное покрытие целесообразно выбирать кабельные маты, устанавливаемые на клеящие составы, что способствует уменьшению толщины и ускоряет процесс монтажных работ.

Схема кабельного пола

Электрическая система кабельного отопления пола позволяет обустроить практически любую зону нагрева под керамогранитным покрытием и отделкой, представленной керамической плиткой.

Нагревательные маты на основе закрепленных на поверхности монтажной сетки одножильных или двужильных кабелей, являются наиболее эффективным вариантом обогрева и могут устанавливаться как в бетонную стяжку, так и с применением прослойки на основе клеящего состава.

Преимущества электрического подогрева полов перед водяным

Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?

• Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
• Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
• Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
• Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.

• Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
• Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.

Укладка нагревающего кабеля

Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:

• На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
• Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.

• На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
• Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
• С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
• Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.

Инструкция по установке

Одним из самых популярных напольных покрытий на сегодняшний день считается ламинат, который можно легко сочетать с системой теплых полов. Ламинированное покрытие обладает высокими показателями влагостойкости, устойчивостью к механическим повреждениям, высокими эстетическими качествами. Также стоит отметить, что на теплые полы под ламинат цена является достаточно приемлемой для большинства людей.

Электрические теплые полы делятся на три вида: кабельный, инфракрасный и пленочный, каждый из которых обладает своими особенностями. Очень часто с ламинатом устанавливают электрический теплый пол с использованием кабеля, так как этот вариант обладает наибольшей теплоотдачей. Благодаря кабелю стяжка нагревается в максимально короткие сроки, а от нее нагревается непосредственно сам ламинат. Однако такой вариант отличается высокими расходами за электроэнергию. Поэтому такие полы лучше устанавливать под керамическую плитку, которая обладает высокими показателями теплопроводности.

Из всех вышеуказанных систем под ламинат больше всего подходит инфракрасный пол, так как он достаточно экономичный и при этом эффективный. Кроме этого, полы этого вида экологически чистые и полностью безопасны для здоровья людей. Подробнее о конструкции в статье — пленочный теплый пол.

Инструкция по монтажу

Прежде чем начинать монтажные работы, следует убрать из помещения все трубы и радиаторы, после чего снять старое напольное покрытие и выровнять рабочую поверхность.

Теплоизоляция нередко изготавливается на основе отражающих, фольгированных и прочих материалов. Необходимо подготовить теплоизоляционный материал в соответствии с размерами помещения и уложить его металлизированной стороной наверх. Полосы рекомендуется соединить при помощи скотча.

Инфракрасную пленку можно укладывать не на всю рабочую поверхность. При ее укладке от стен следует отступить около 10 см. Запрещается укладывать термопленку внахлест. Для присоединения терморегулятора необходимо выбирать как можно более удобное место, например, рядом с проводкой.

Провода следует укладывать параллельно пленке, а в местах расположения медных прожилок на пленке закрепить плоскогубцами. Места соединений следует отделать теплоизолирующим материалом. Концы медных проводников можно обработать при помощи силиконового герметика.

Подключение терморегулятора может быть как внутренним, там и наружным. Чтобы сделать внутреннее подключение, в стене необходимо сделать углубление, после чего проштробить в ней отверстия для проводов. Если необходимо установить терморегулятор с наружной стороны, то здесь потребуется установка на стене специального пластикового короба.

Подключение терморегулятора теплого инфракрасного пола

Затем необходимо активировать терморегулятор, который подсоединен к теплому полу. По истечении нескольких минут требуется проверить все сегменты пола, которые должны хорошо прогреться. У холодных сегментов (если таковые имеются) следует проверить подключение. При помощи тестера проверяются места соединений и срезов.

Заземление производят с использованием фольгированного скотча, конец которого соединяется с проводом, по всем диагоналям и длине пленки. Для предотвращения повреждений используют поливиниловую вспененную пленку.

Так же можно ознакомиться с материалом «Укладка теплого пола. Варианты» и изучить дополнительную информацию о том, как класть теплый пол.

Описание популярных моделей

На сегодняшний день у потребителя есть возможность выбрать вариант кабельного тёплого пола из широкой линейки современных моделей:

• Норвежские кабели Nехаns относятся к моделям, принцип работы которых основан на технологии подсоединения без муфт, что минимизирует риск сбоев в работе и гарантирует долговечность установленной системы «теплый пол». Кабели Nехаns отличаются наличием сплошного защитного металлического экрана, снижающего электромагнитное излучение и упрощающего самостоятельный монтаж. Внешнее покрытие представлено ПВХ, предотвращающим механические повреждения. Средний срок службы, при соблюдении технологии монтажа и правил эксплуатации, может превышать полвека.
• Испанские кабели Сеilhit получили мировую известность благодаря высоким качественным показателям и долговечности. Огромный ассортимент системы кабельные «теплые полы» от Сеilhit очень удачно сочетает в себе надежность и экологичность, а также отличается максимальным уровнем безопасности применения в жилых помещениях.
• Немецкие кабели Неmstеdt относятся к категории недостаточно популярных в нашей стране, что обусловлено отсутствием широкого рекламирования. Тем не менее, продукция этого зарубежного производителя прекрасно себя зарекомендовала как в жилых, так и в промышленных или офисных помещениях. Собственная технология соединения без муфты Неm-Systеm позволяет выполнить надежную конструкцию обогрева в наиболее уязвимых участках напольного покрытия.
• Чешские кабели Fеniх – это современная и очень качественная продукция, реализуемая по вполне приемлемой цене, чем и обуславливается популярность у отечественных потребителей. Весь выпускаемый широкий ассортимент характеризуется высоким уровнем надежности и гарантированной долговечностью.

Электрический теплый пол Nexans TXLP/1 700/17 кабель нагревательный одножильный на 4.1 — 5.2 м²

Особой востребованностью в нашей стране пользуются кабельные теплые полы от отечественного производителя «Теплолюкс». Вся продукция, выпускаемая под этой маркой, соответствует принципам максимальной безопасности и комфорта.

Производитель гарантирует сохранение качественных характеристик системы обогрева и её бесперебойную работу в течение двадцати лет. Широкая модельная линейка позволяет выбрать кабели, оптимальные по уровню мощности и максимально адаптированные к особенностям эксплуатации.

Блок 1
