Теплообменник для банной печи: виды, изготовление и установки своими руками

Теплообменник для банной печи Термофор на дымоход

Если Вы хотите увеличить КПД своей банной печи и использовать для нагрева воды тепло уходящих в дымовую трубу газов, Вам подойдёт теплообменник «самоварного» типа «Костакан» . Названный в честь озера на Камчатке, он имеет увеличенный объём и позволяет быстро нагревать воду в баках большого литража. Теплообменник «Костакан» устанавливается обычно первым элементом дымохода, чтобы снять тепло с самых первых горячих газов, а также для соблюдения разницы высот между теплообменником и баком. Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.

Для таких случаев компания Термофор производит горизонтально ориентированный выносной бак «Цеппелин» , формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.

Меры предосторожности

Обращаем Ваше внимание, что любая система нагрева воды, как и сама банная печь, являются пожароопасными и требуют ответственного подхода во время эксплуатации, поэтому настоятельно рекомендуем внимательно ознакомиться с инструкциями к продукции Термофор и строго соблюдать все меры предосторожности!

Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:

Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
Запрещается подключать к теплообменнику систему отопления. Для этого компанией Термофор выпускаются натрубные отопители , по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95 °С . Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30 ° , а для холодной – 1-2 ° . Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
Максимальная длина трубопровода для горячей воды – 3м.
Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

3 Принцип работы

Обязательным условием правильного функционирования банных печек с теплообменником является заполнение жидкостью трубопровода, что предотвратит выход из строя всей системы отопления. Если тепло от печки в бане планируется использовать для отопления смежных помещений, то в качестве теплоносителей могут применяться вода и антифриз.

Нагретая в водяной рубашке жидкость будет самостоятельно или при помощи циркуляционных насосов подаваться в наружный бак. В него может быть врезан небольшой кран для отбора нагретой воды или установлен циркуляционный насос для подачи теплоносителя в контур с радиаторами отопления. Горячая вода, отдав свое тепло радиаторам, возвращается в теплообменник котла, где вновь нагревается, после чего обратно подаётся в трубы для отопления помещения.

Существуют различные схемы исполнения печки в баню с теплообменником, которые будут отличаться своей конструкцией в зависимости от предназначения отопителя. Проще всего самостоятельно выполнить каменку с дополнительным баком воды и змеевиком, что позволит существенно упростить прием гигиенических процедур после посещения парилки. Если планируется выполнять печку для отопления смежных помещений, тогда необходимо правильно рассчитать общую протяженность трубопровода и количество используемых радиаторов.

Для обеспечения максимально возможной эффективности изготовленного самостоятельно оборудования в бане рекомендуется устанавливать печь с теплообменником, которая имеет открытую систему нагрева воды. Теплоноситель в трубах будет двигаться самотеком без давления, что избавляет от необходимости приобретать дорогостоящие циркуляционные насосы.

Наибольшей эффективностью будет отличаться система нагрева, в которой протяжённость труб не превышает 3 метров. При такой длине трубопровода бак с горячей водой может устанавливаться непосредственно за стеной парилки. В зависимости от расположения емкости вода может подаваться в нее самотеком или же под давлением за счет специальных помп.

В открытых системах, где не используются циркуляционные насосы, внутренний диаметр труб теплообменника должен быть больше 1 дюйма. Это позволит нагретой жидкости с легкостью справляться с сопротивлением, двигаться самотеком, быстро прогоняясь по системе, а в баке всегда будет необходимый объем горячей воды.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Печь для бани с теплообменником для воды

С помощью такой банной печи можно не только нагреть воду для душа, но и обогреть ближайшие помещения. Если установить бак, вода в котором будет нагреваться с помощью теплообменника, то в бане появится и душ.

Если же в предбаннике установить отопительные радиаторы, подсоединенные к теплообменнику, то получится водяная система отопления.

Чтобы сделать правильный выбор, необходимо знать, какие особенности имеют печи для бани с включенными в их конструкцию теплообменниками

Также важно правильно подобрать конструкцию печи с теплообменником и ее необходимую мощность

Существуют два вида печей с теплообменниками, используемых в банях:

встроенная емкость, снабженная двумя патрубками. С помощью патрубков емкость соединяется с резервуаром, наполненным водой;
внешняя емкость, размещенная на дымоходе печи. Обычно эта емкость и является резервуаром, в котором греется вода для мытья.

Тем, кто изготавливает печь для бани самостоятельно, следует знать, что мощность теплообменника зависит от площади его поверхности с 1 кв. метра площади выход мощности составит около 9 кВт.

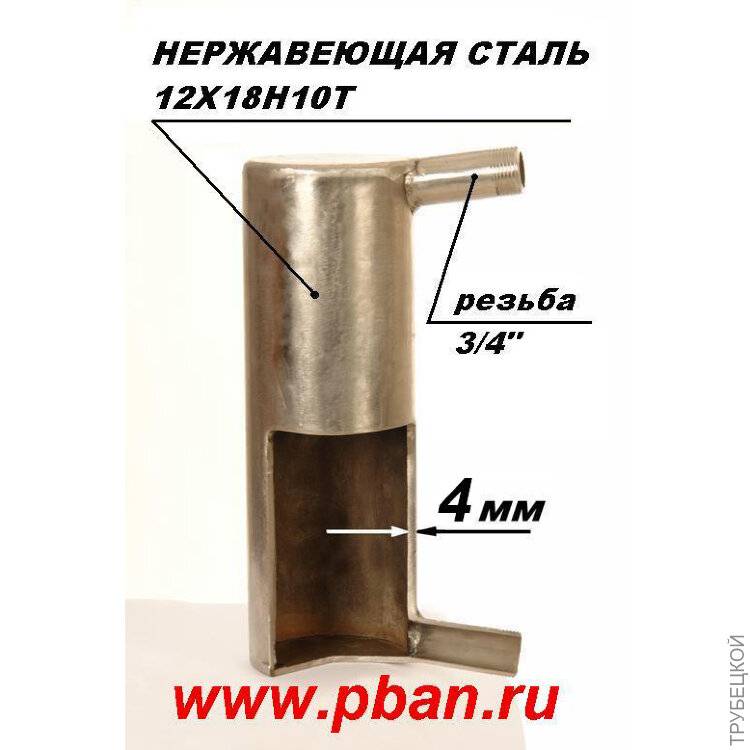

Теплообменник встроенного типа

В нижней и верхней части теплообменника должны быть вварены штуцеры, через которые устройство нагрева воды подключается к выносному баку.

При работе печи теплая вода из теплообменника поднимается вверх в выносной бак. Одновременно по нижней трубе в бачок теплообменника из выносного бака поступает холодная вода. Согласно законам физики, постепенно весь объем воды, находящейся в выносном баке, нагревается.

Такой вариант удобен тем, что имеется возможность установить выносной бак в соседнем помещении, но при условии, что общая длина соединительных труб будет не более 3 метров. Их диаметр должен быть не менее 3/4 дюйма.

Для лучшей циркуляции воды трубы, ведущие к выносному баку, должны иметь небольшой уклон (до 5 градусов). Для улучшения циркуляции воды в систему можно добавить электрический насос.

Важно: для уплотнения резьбовых соединений в печи для бани с теплообменником требуется материал, способный выдерживать воздействие высокой температуры. Основным недостатком встроенного теплообменника является уменьшение количества тепла, используемого на обогрев помещения

По этой причине мощность теплообменника должна быть не более 10 процентов от общей мощности печи, установленной в бане

Основным недостатком встроенного теплообменника является уменьшение количества тепла, используемого на обогрев помещения. По этой причине мощность теплообменника должна быть не более 10 процентов от общей мощности печи, установленной в бане.

Необходимо также выбирать оптимальный размер бака. Если его объем будет слишком маленький, то вода в нем будет быстро закипать, а емкость большого размера будет долго нагреваться.

Внешний теплообменник

Внешний теплообменник значительно сокращает теплопотери печи, что экономит расход топлива. Конструкция теплообменника монтируется на трубе дымохода, тем самым напоминая устройство самовара.

Изготавливают внешние теплообменники любой формы, но в каждом из них вставлен металлический патрубок, проходящий сквозь крышку и днище устройства. Этот патрубок, имеющий диаметр чуть более трубы дымохода, выходящего из печи, надевается на него, выходящие из топки горячие газы проходя сквозь дымоход и как следствие сквозь патрубок теплообменника, отдают свое тепло воде, находящейся внутри теплообменника.

Достоинством такой конструкции является возможность установки теплообменника большого размера, но при этом не отбирающего мощность у печи. Вода в нем сохраняет тепло, даже когда печь уже не топится.

Среди недостатков отмечают трудность контроля оставшегося в теплообменнике количества воды. Однако с этим недостатком научились успешно бороться. Для этой цели к теплообменнику подсоединяют выносной бак, куда монтируют водомерное стекло.

Важно: местам стыковки теплообменника с дымоходом необходимо обеспечить герметичность. Для этого используют термостойкий герметик или раствор из глины, извести и песка. Цементный раствор использовать нельзя, так как он не выдерживает воздействия температуры

Цементный раствор использовать нельзя, так как он не выдерживает воздействия температуры.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

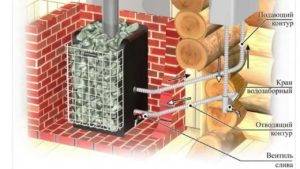

Установка и подключение теплообменника и бака в бане

Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
Укрепите сборку кронштейнами – для большей надежности.
Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
Уплотнители обязаны быть изготовлены из термостойких материалов.
Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам;
следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Установка и подключение

После этого на линии обратной подачи устанавливается вентиль для слива жидкости. С использованием фитингов подключаются турбопроводы прямой и обратной подачи.

Таким образом, теплообменник вполне реально сделать и установить самостоятельно. Стоит только придерживаться определённых правил

Особое внимание следует уделить правилам пожарной безопасности, в случае нарушения которых может случиться катастрофа. Также, всегда проверяйте герметичность любых швов

Обратите внимание — жидкость не должна закипеть внутри конструкции, потому что накипь приводит к быстрой поломке прибора.

Теплообменник хорош тем, что с его помощью легко нагреть необходимое количество воды, а также значительно сэкономить на расходах электроэнергии.

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.

Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.

Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.

Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.

Работы выполняют с соблюдением следующих рекомендаций:

Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.

Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.

Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.

Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.

За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.

В качестве недостатков выделяют:

Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.

Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.

В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.

Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.
