Слабые места
Перед тем как заняться установкой окна без импоста стоит узнать о слабых местах конструкции. Самые частые поломки:
- Створки неплотно прилегают к раме, с этой проблемой владельцы сталкиваются наиболее часто. Исправить ее можно самим, достаточно отрегулировать полотно с помощью ключа-шестигранника. После нужно в обязательном порядке смазать детали маслом. Эта процедура проводится раз в полгода в целях профилактики.
- Повреждены боковые фиксаторы, это происходит из-за ослабления резьбовых соединений, их нужно закрутить. Если имеются повреждения на вертикальных направляющих, то детали требуют замены, восстановить их нельзя.
- При заедании ручки нужно разобрать механизм, и смазать элементы. Для этого отлично подойдет силиконовая смазка, машинное масло либо другое подходящее средство. Для предотвращения повтора следует проводить смазку каждые полгода. Вышедшие из строя пружины просто заменяют новыми.
- Плохое штульповое открывание окон сверху говорит, что была нарушена технология монтажа. Зачастую исправить неполадки без установщиков не получается, поэтому стоит обращаться к поставщику услуги.
Это основные проблемы, с которыми могут сталкиваться потребители. Большинство из них исправляются собственноручно, особых инструментов для этого не требуется.
Штульповые балконные двери со сквозными проемами
Как вариант окон с штульпом, аналогично работают и двери. Причем, в двери конструкция немного отличается от окна.
Несмотря на отсутствие импоста, крепежные элементы устанавливаются в нижней или верхней кромке полотна. Это делается с целью снизить риск разрушения рамы. Применяется в пластиковых, металлопластиковых и деревянных конструкциях, для цельнометаллических или бронированных штульп использовать нецелесообразно из-за большой массы полотна и слишком дорогой запорной фурнитуры.
Также многие дизайнеры практикуют использование дверей с различной шириной полотна. Такие приемы часто используются при проектировании автоматических штульповых дверей с электромеханическими доводчиками. Работой двери управляет не только человек, но и автоматика противопожарной безопасности.
Конструкция штульповых окон

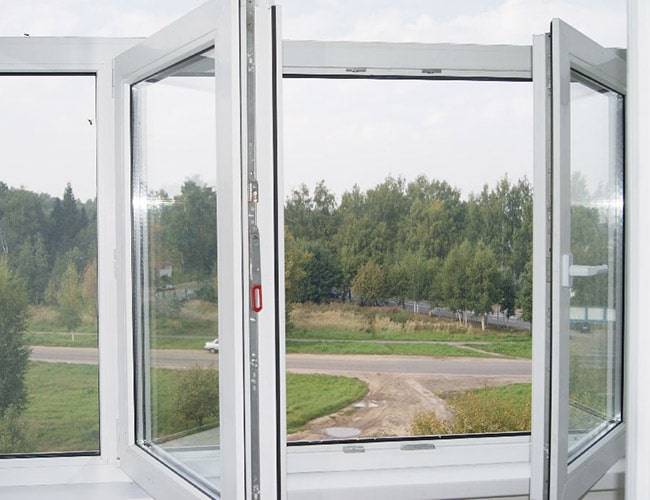

Штульповое окно — пластиковая конструкция, где нет вертикальной перегородки. Фиксация всей фурнитуры производится на створке. Таким образом, функция импоста ложится на одну из створок.
Конструкции с ложным импостом называют также штульповыми ввиду того, что на одной из створок осуществляется установка фурнитуры. Ручка не предусматривается, но створку эту можно открывать. Основой окна выступает специальный профиль — штульп.
Чтобы открыть окно настежь, сначала следует открыть створку с ручкой. После этого можно будет открывать штульповую створку посредством расположенного в нижней области рычажка. Такое окно не откидывается. Штульповый механизм может быть только поворотным. Пластиковые окна, оснащенные ложным импостом, всегда бывают двухстворчатыми.
Модели окон с ложным импостом предусматривают довольно дорогую фурнитуру. Это объясняется отсутствием профиля. И всё же стоимость конструкции не намного больше, чем у аналогов (не выше 5%).
Зачем создавать такие окна? В большинстве случаев штульповые окна производятся по желанию заказчиков. Это очень удобно для загородного дома. Вы можете распахнуть окно настежь, и вам откроется превосходный вид на природу.
Другой случай, когда штульповое окно окажется как нельзя кстати: вы решили занести какие-нибудь громоздкие предметы с улицы. Если в двери они не пролезают, то возможность открыть окно настежь становится бесценной.
Пример установки штульпового окна в видео:
Удобство и эстетичность
Первоначально штульповые окна использовались на деревянных профилях. Сегодня их успешно заменяют на металлопластиковые конструкции.
Стандартная конструкция является более характерной для пластиковых окон. В них присутствует импост для разделения рамы на две части по вертикали. Обустраивается открывающаяся створка либо одну половину окна делают с глухим заполнением.
Штульповые окна не являются редкостью на Урале с его суровыми климатическими условиями. Для их изготовления применяется специальная фурнитура, улучшающая теплоизоляционные качества изделий. Для деревянных окон используются специальные элементы запирания. Они улучшают герметичность и исключают сквозняки. В плане улучшения противовзломных характеристик специальная фурнитура также хорошо себя зарекомендовала.

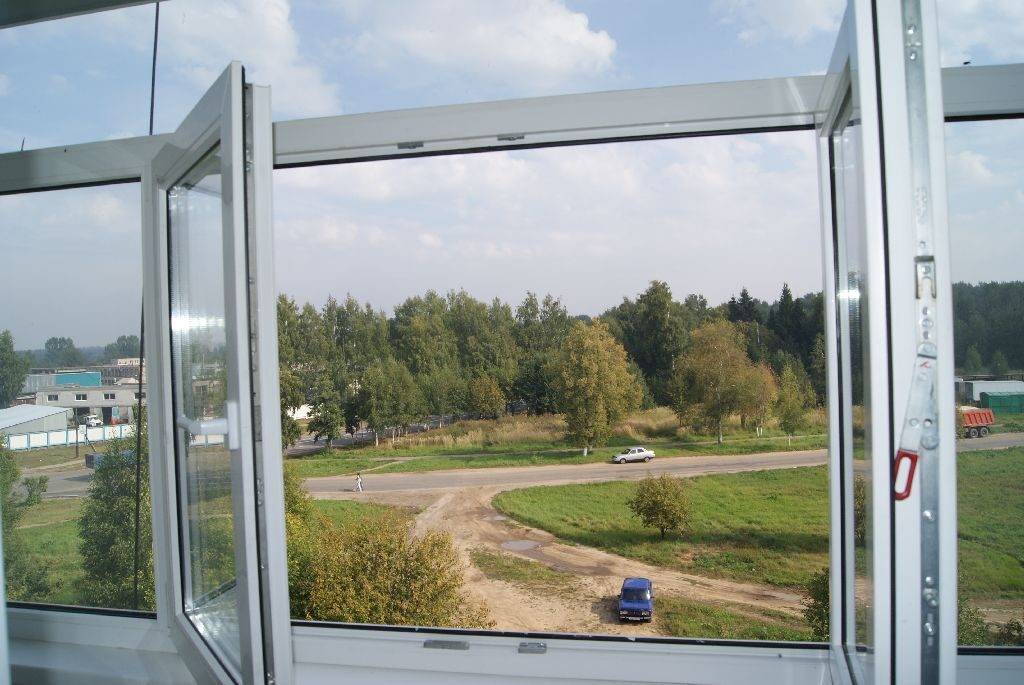

Ключевая возможность, предоставляемая пластиковыми окнами со штульпом — отсутствие необходимости применения импоста для максимально свободного проема. Соединение створок возможно за счёт использования штульпа.
Одна из створок берёт на себя роль основной. Работа ее осуществляется по поворотно-откидному механизму. Вторую створку можно открывать по мере необходимости, открыв сначала основную. Штульповые створки бывают также поворотными.
Открывая обе створки полностью, можно удобно и без какой-либо опасности для жизни вымыть окно. Это не зависит от этажа, на котором расположена квартира.
Чисто технически штульповое окно представляет собой сложную конструкцию. Только настоящим профессионалам по плечу изготовить и смонтировать ее правильно.
Рекомендую и вам “испытать” на себе все преимущества штульповых окон, ведь это не только современная, но и эстетичная конструкция.
Немного о штульповых окнах ПВХ
В продаже все чаще можно встретить современные, более функциональные оконные конструкции ПВХ. Выбрать свою модель можно по числу камер, цвету пластикового профиля, способу открывания и особенностям стёкол. В этой небольшой заметке, давайте, поговорим о типах открывания окон. И более подробно затронем штульповую систему открывания. По разновидностям открывания оконные системы ПВХ можно подразделить на две большие группы. К первой группе можно отнести оконные конструкции с поворотным способом открывания, поворотно-откидным, параллельно выставляемым, параллельно-сдвижным и складным.
Ко второй категории относятся окна, у которых система открывания сделана на раздвижной основе. Модели этой группы менее распространены, поскольку для их монтажа приходится делать большие полости в стенах. Это совсем не подходит для российских климатических условий. К этой же категории относятся окна с портальным способом открывания.
Теперь давайте рассмотрим подробнее штульповый механизм открывания окон ПВХ.
Штульп представляет собой механизм для открывающихся сворок пвх окон. Он предназначен для плотного соединения створок. Этот механизм имеет ряд специфических особенностей, перечисленных ниже.
· Этот тип конструкции может предлагаться в нескольких вариантах. К примеру, в зависимости от специфики знания и оконного проема, а также пожеланий заказчика, оконные створки могут оснастить штульпом, как по отдельности, так и обе вместе.
· Штульповая конструкция открывания позволяет освободить оконный проём. Сам штульп по внешнему виду похож на брусок. Он закрепляется на створку и двигается вместе с ней. Для обычного человека даже незаметно, что производится фиксация створок с помощью каких-то механизмов. В результате створки окна открываются по типу «распашонки».
· Штульповая конструкция предполагает наличие дополняющих друг друга профилей на обеих створках оконной конструкции. В закрытом положении они должны входить друг с друга. Одна из створок является основной, и только когда она открыта, можно открыть и остальные.
Основное преимущество штульповой конструкции заключается в освобождении оконного проема. В таких оконных системах перекладины по центру нет. То есть, получается отличное эстетическое решение. В случае такой модели окон вы сможете наслаждаться видом из окна без мешающий центральной рамы. Однако, в первую очередь, окна следует выбирать по другим параметрам. Прежде всего, они должны быть идеальны в техническом плане. А штульповый механизм просто станет отличным дополнением к качественным окнам.
Источник
Виды профильных систем для дверей со штульпом
Из пластика
Наиболее популярный вариант, используемый как в многоквартирных домах, так и в загородных коттеджах. Особым спросом пользуются ПВХ штульповые двери производства немецких компаний Rehau и KBE. Их отличает надежность, долговечность, простота в эксплуатации и уходе, хорошие тепло- и звукоизоляционные показатели, стойкость к разрушающему воздействию внешней среды, возможность выбора цветового оформления, пожаробезопасность и безвредность для здоровья.
Из дерева
Изготавливаются преимущественно из дубовой, сосновой или лиственничной древесины. Обладают великолепными тепло- и шумоизолирующими показателями, долговечны, надежны, экологичны, создают в помещении особый микроклимат и интерьер. Недостатками являются высокая стоимость и потребность в специальном уходе.
Из алюминия
Характеризуются высокой прочностью, позволяющей производить большеразмерные изделия с отличной светопропускной способностью, простотой в уходе и использовании, стойкостью к внешним негативным воздействиям, эстетичностью и широким выбором цветов. Алюминиевые штульповые двери, используемые в теплом остеклении, имеют термовставки, повышающие показатель их теплосбережения. Однако стоимость конструкций с термовставками является достаточно высокой.
Конструктивные особенности
Основным элементом окон такого типа является штульп. Что такое штульп и зачем он нужен? Штульп представляет собой профиль, крепящийся к створке окна, предназначение которого сводится к закреплению двух близлежащих створок.
Конструкция штульпового окна включает в себя два вида створок, отличающихся возможностями, связанными с их открытием:
- активная;
- пассивная (зависимая).
Особенность пассивной створки состоит в том, что она может быть открыта лишь после активной.
На сегодняшний день существует две разновидности окон подобного типа, отличающихся применяемым запирающим механизмом. Вследствие простоты эксплуатации наиболее часто покупатели останавливают свой выбор на окне со штульповым открытием и закрытием, в котором в качестве запорного устройства используется шпингалет, устанавливаемый в двух местах створки – сверху и снизу. Несмотря на кажущуюся ненадежность, фиксация створки при помощи шпингалета обеспечивает плотный ее прижим, и, соответственно, надежное запирание.
Важно! В сравнении с обычным пластиковым окном штульповая конструкция надежнее защищает остекленное помещение от проникновения извне злоумышленников, так как ее запирающие элементы, в сравнении с обычным окном, более надежны. Другим способом открытия зависимой створки является использование тяги, расположенной на фальце (управление открытием/закрытием происходит при помощи пульта ДУ)
Также как и в случае с фиксацией при помощи шпингалетов, точки запирания на створке располагаются в верхней и в нижней частях конструкции
Другим способом открытия зависимой створки является использование тяги, расположенной на фальце (управление открытием/закрытием происходит при помощи пульта ДУ). Также как и в случае с фиксацией при помощи шпингалетов, точки запирания на створке располагаются в верхней и в нижней частях конструкции.
В каких случаях целесообразно заказать штульповые конструкции
При изготовлении балконной двери с 2 активными створками производители рекомендуют использовать ложный импост и штульповую систему открывания, больше узнать о которой можно в обзоре на ОкнаТрейд. Такой тип конструкции считается оптимальным, поскольку позволяет полноценно использовать всю ширину проема, который в этом случае не делится пополам с помощью вертикального импоста во всю высоту блока. Что касается окон, то такую технологию чаще всего используют при остеклении балконов и лоджий. При этом целесообразность ее применения зависит от габаритов проема. Также в этом случае нужно учитывать очередность открывания створок и сложности с применением москитных сеток.
Что такое штульповое окно и чем оно отличается от обычного?
В большинстве окон, которые мы видим, проем разделяет вертикальная перемычка (импост). Она портит вид, когда открыты створки, да еще и «крадет» толику дневного света. Можно ли без нее обойтись? И если да, не пострадает ли от этого прочность конструкции?
Окна без импоста существовали еще в стародавние времена. Их и сегодня можно увидеть в деревенских домах и многоквартирных постройках старого фонда. И именно они стали прототипом современной штульповой рамы. Что же она собой представляет?
По сути, штульп — это тот же импост, перенесенный на одну створок. Он обеспечивает их плотное смыкание, благодаря чему конструкция сохраняет герметичность. По эксплуатационным характеристикам штульповое окно мало чем отличается от традиционного.
Штульповая дверная конструкция
Деревянное штульповое окно
Штульповым может быть не только пластиковое, но также деревянное и алюминиевое окно
Створки такого окна лежат друг на друге внахлест. Чтобы распахнуть его, нужно сначала открыть ту, что без штульпа, потом — со штульпом. При закрытии — сделать все наоборот. Мы уже давно отвыкли от такого конструктивного решения, но как показывает практика, оно имеет немало преимуществ.
Преимущества штульпового окна:
- Прежде всего, в распоряжении домовладельца появляется широкий проем, через который можно не только любоваться видами, но и заносить в дом громоздкую мебель.
- Мыть такое окно удобно и безопасно— открытое внутрь, оно не имеет труднодоступных мест.
- Такое окно обладает повышенной устойчивостью к взлому. Чтобы проникнуть в дом через штульповое окно, злоумышленнику придется разбирать раму. Почему? Чтобы ответить на этот вопрос, рассмотрим конструкцию подробно.
Прежде всего отметим, что створка со штульпом может быть только распашной (поворотной), зато свободная — и поворотной, и откидной, и поворотно-откидной. Запорные механизмы устанавливаются на одной створке (сверху и внизу) или же на обеих. Конечно же, второй вариант предпочтительнее, так как количество точек, препятствующих проникновению, увеличивается до четырех.
Запорные механизмы и фурнитура
В самом простом и дешевом исполнении запоры представляют собой обычные шпингалеты (задвижки). Очевидно, что открыть их снаружи попросту невозможно. Это — самый популярный вариант в частном домостроении. К сожалению, у шпингалета есть некоторые недостатки. Если створка высокая (а обычно бывает именно так) до верхней задвижки бывает трудно дотянуться, что создает некоторые неудобства. Кроме того, задвижка не может обеспечить прижим створки по горизонтали. Поэтому ширина оконной створки не должна превышать 75 см, иначе по дому пойдут холодные сквозняки.
Снять это ограничение может так называемая механическая тяга. Речь идет о механизме, стоящем на верхнем фальце пассивной рамы, и дополненном парой фиксирующих колец сверху и снизу. Когда открывается основная створка, вторая тянется за ней. Справедливости ради стоит заметить, что данный вариант обходится довольно дорого. Кроме того, некоторые пользователи отмечают его недостаточную надежность.
Штульповый запор Roto NT Plus
Еще один инструмент фиксации створок — пневматический доводчик. Благодаря ему створка закрывается легко и плавно. Но за комфорт приходится платить: такие механизмы обходятся довольно дорого, так как требуют установки дополнительных фиксаторов. Их задача — удерживать створки от непроизвольного закрывания, которое повлечет за собой сильный удар, способный разбить стекло.
Наконец, штульп с ручкой предполагает установку обвязки по всему периметру зависимой створки. Это позволяет добиться максимально плотного прилегания. И конечно, такая конструкция будет наиболее устойчива к взлому.
Так как створки штульпового окна держатся лишь на петлях, они должны быть исключительно надежными. Так что уважающие себя компании используют только высокопрочную фурнитуру из качественной стали.
Механизм для штульпового окна (в закрытом состоянии)
Способы проведения замеров
Оконная конструкция изготавливается по замерам, поэтому владельцу дома (квартиры) всё равно придется воспользоваться услугами мастеров из фирмы, изготавливающей окна. Чтобы не допустить ошибок, желательно изначально вызвать представителя фирмы, и он перед оформлением заказа произведет все замеры самостоятельно. Он хорошо понимает, какая погрешность может быть допущена.
Как сделать замеры пластикового окна
Но можно произвести замеры и своими силами. Тогда изначально нужно будет разобраться, какую конфигурацию имеет оконный проём.
Вот как замеряют разные проёмы.
Проём с четвертью: как производят замеры
Замеряя окно с четвертью, нужно учитывать, что с двух вертикальных сторон, а также сверху рама окна должна располагаться на четверть (на 15-25 мм), к тому же следует оставлять зазор, что будет заполнен монтажной пеной.
Замер проема с четвертью
С наружной стороны (снизу, сверху и по центру в нескольких местах четко по горизонтали) производятся замеры расстояния между откосами, расположенными с противоположных краёв. Окно будет заходить на откосы на 15-25 мм, но к полученному размеру еще добавляют 30-50 мм. Это размер ширины окна.
Прямой проём: как производят замеры
Замеряют проём по горизонтали и по вертикали в разных точках. Для замера берутся наиболее широкие места.
Замер проема пластикового окна без четверти
Вот ширина окна: полученное расстояние без учета 2-х величин монтажного зазора. Так как это 20 мм (так берется), то в итого получается 40 мм.
Вот высота окна: от высоты проёма отнимают:
- толщину профиля (это 30 мм);
- ширину верхнего монтажного зазора (это 20 мм);
- ширину нижнего зазора (это 10 мм).
В ситуации, когда профиль не ставят, нижний монтажный зазор берется 40 мм. Всего вычитают 60 мм от всей высоты проёма.
Общие понятия
Что собой представляет штульп? Это своеобразный тип профиля из пластика для плотного соединения обеих створок окна из поливинилхлорида. Имеет вид бруска и устанавливается непосредственно на створку. По сути, его принцип работы напоминает двухстворчатую дверь.
Схема штульпа
Благодаря его наличию обе половинки как бы входят друг в друга при закрытии. При этом сначала открывается одна створка, затем другая. И первая может также ставиться на проветривание.
Преимущества
Штульповые окна имеют ряд неоспоримых достоинств:

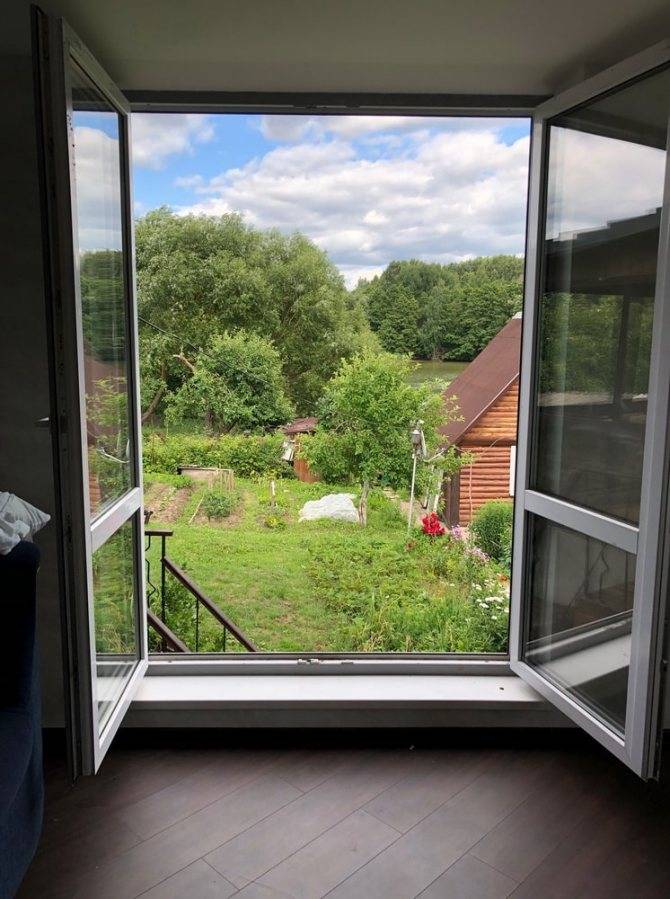

Замечательный не загороженный вид из открытого окна. Отсутствие импоста — поперечной планки классических окон, вполне ощутимо меняет восприятие окружающего мира. К тому же, если вы живёте на первом этаже, то такой проём вполне может облегчить доставку внутрь необходимых материалов или даже мебели.
В закрытом состоянии центральная перегородка также уменьшается примерно на пять сантиметров, что играет немаловажную роль при оконном проёме в сто двадцать сантиметров. (см. также статью Особенности остекления балкона)
Совсем другой вид
Повышенная защита от взлома. Благодаря защёлкивающемуся штульповому замку обе створки, как уже упоминалось выше, входят друг в друга. Такую конструкцию гораздо сложнее вскрыть с внешней стороны, чем плотно прикрытые к импосту створки обычной рамы.
Система штульпового замыкания
- Разнообразие вариантов установки. Замыкающую планку инструкция позволяет установить как на одной створке, так и на другой или даже на обеих.
- Отлично подходит для использования в окнах оригинальной конструкции. (см. также статью Особенности балконных окон)
Доступная цена. При реализации такого проекта материала используется даже меньше, за счёт отсутствия импоста. Таким образом, это ещё и реальная возможность сэкономить семейный бюджет.
Незаметность самого механизма
Обычный обыватель даже и не обратит внимание на наличие запирающего механизма, взору будут предоставлены только створки-распашонки.
Лёгкость ухода. Такую конструкцию значительно проще содержать в чистоте, она имеет меньшее количество щелей и открывается полностью внутрь.
Наведение чистоты
Качественная звукоизоляция за счёт высокой плотности прилегания.
Створка со штульповым шпингалетом
Развенчание мифов
Есть мнение, что существуют недостатки штульпового окна.
Давайте разберёмся, насколько они реальны, и следует ли из-за них отказываться от системы.
- Слабая надёжность. Этот миф произрастает со времён появления такой замковой системы, где первые образцы на самом деле уступали в надёжности. Нынешние же технологии дают возможность производить практичные и качественные окна, а от попыток проникновения, как мы уже указали в достоинствах, штульп наоборот защищает лучше, так как имеет более плотное глухое закрывание.
- Люфт, слабая герметичность, сквозняк. Правильная установка даёт сто процентов гарантии отсутствия перечисленных дефектов.
Процесс установки оконной ПВХ рамы
- Москитная сетка не ставится. Единственной досадной помехой на самом деле может возникнуть лишь слабая плотность прилегания. Решается она легко своими руками: следует лишь установить дополнительный слой уплотнения.
Как видите, штульповые пластиковые окна, если и имеют подобия недостатков, то они имеют вполне доступные решения, которые несоизмеримы с величиной эстетического удовольствия панорамного обзора. (см. также статью )
Способы демонтажа старого окна
Перед установкой нового ПВХ-окна потребуется демонтировать прежде установленное, а после расчистить проём.
Демонтаж старого окна
Первое действие. Первым делом демонтируют наиболее крупные створки. Если есть форточка, снимают сперва именно ее. Демонтированные секции (обычно со стеклом) желательно тут же удалить с рабочей зоны.
Обычно старые окна подвешивались на петлях. Значит, их можно снять, надавив снизу монтировкой.
Второе действие. После того, как окна будут сняты, можно начинать демонтаж рамы. Поначалу убирается импост (центральная стойка). Этот элемент нужно перепилить в нижней части рамы, используя ножовку. Так отдельную секцию импоста будет легко выломать.
Третье действие. Нужно убрать нижнюю перемычку рамы. Ее перепиливают электролобзиком. Затем гвоздодером (монтировкой) выталкивают любую из половинок вверх. Но материал может сопротивляться демонтажу в зоне крепления с вертикальной стойкой (на углу). Тогда применяют монтировку. Точно так же убирают и вторую распиленную часть.
Четвертое действие. Как только нижняя перемычка будет снята, можно демонтировать подоконник. Достаточно со стороны улицы подбить его молотком.
Пятое действие. Теперь убирают вертикальную стойку. Снизу и сверху она может оказаться тщательно закрепленной. Эти элементы желательно слегка отторгнуть от стены, а также перепилить, применив лобзик. Тогда верхняя часть рамы с какой-то стороны перестаёт удерживаться на креплении и отходит с легкостью.
Шестое действие. Остается старый уплотнитель, от которого следует очистить оконный проём. Также потребуется убрать строительный мусор.
Преимущества и недостатки
Про этот вид оконной конструкции ходит много слухов. Кто-то уверяет, что это современное идеальное решение, кто-то говорит о большом количестве недостатков, которые снижают качество изделия. Давайте разберемся.
Достоинства
Достоинств у штульпового окна достаточно большое количество:
- При открытии створок вашему взгляду ничего мешать не будет. В принципе, этот механизм и был для этого изобретен. Плюс ко всему это дает возможность тем, кто живет на первом этаже, заносить вещи и небольшие предметы мебели прямо через оконный проем. Но и при закрытых створках уменьшается ширина двух профилей створок за счет отсутствия импоста, а это 5 см.
- Повышаются защитные качества самого окна. Специалисты уверяют, что штульповый замок является лучшим закрывающим устройством, чем обычная замковая фурнитура.
- Такое устройство можно установить на одну из створок или сразу на две.
- Снижается цена оконной конструкции за счет уменьшения количества используемых пластиковых профилей.
- Сам механизм устанавливается в торец рамы створки, так что его не видно.
- Высокая герметичность.
- Простота ухода.
- Высокая плотность прилегания двух створок гарантирует повышенные показатели звукоизоляции.
Совет! Тот, кто заказывал пластиковые окна необычной конфигурации, к примеру, многоугловую конструкцию или овальную, тот может подтвердить, что во многих случаях импост будет смотреться несуразно. А вот штульповое окно – это идеальное решения, которое поможет создать в проеме конструкцию правильных форм.
Недостатки
Существует много мнений и слухов, которые принижают качество штульпового окна. Есть ли в них доля правды? Вот несколько мифов, которые хотелось бы развеять:
- Низкие показатели надежности. На ранних стадиях, когда штульповый запорный механизм только появился, его надежность желала оставлять лучшего. Именно в те времена многие профессионалы раскритиковали его. Но времени прошло немало, изменились технологии, в механизме стали использовать современные материалы, детали и узлы. И эксперты уже доказали, что штульповый механизм по многим параметрам превосходит обычные замки для пластиковых окон.
- Слабая герметичность. А вот тут все дело упирается не в качество изделия, а в его установку. Даже обычное неправильно установленное пластиковое окно будет сифонить из всех стыков. Так что здесь можно говорить о профессионализме установщиков.
- А вот то, что на штульповое окно нельзя установить москитную сетку – это на самом деле большой недостаток. Установить ее можно, но прилегание будет неплотным, так что от нее никакой пользы. Хотя, если подойти к этому вопросу с умом, то и его решить можно. К примеру, дополнить створки сетки уплотнительной лентой.
Совет! Что касается неправильной установки окна. Если вы в своих силах не уверены, если не хватает знаний, то не стоит проводить монтажный процесс своими руками. Пусть этим занимаются профессионалы.
Вот такие достоинства и недостатки у штульпового окна. Как видите, плюсов оказывается больше. Так что смело можно устанавливать его в своем доме или квартире.
