Строительство каркасного дома 5 на 7 метра

Монтаж фундамента

Имея подробный проект и смету на материалы, вы можете рассчитать примерный вес вашего строения

Это важно для правильного расчета фундамента. Фундамент – один из самых важных этапов работ, от его надежности будет зависеть срок службы вашего дома

Поэтому важно знать несущую способность грунтов. В зависимости от нее и общего веса дома рассчитывают необходимую площадь опоры здания. После этого остается выбрать тип фундамента: столбчатый, свайный, ленточный, основание на винтовых сваях, монолитная плита. Рассмотрим порядок работ на каждом из вариантов.

Столбчатый фундамент

Столбчатый фундамент используется для одноэтажных домов на твердых грунтах. Основанием для ростверка служат бетонные столбы или асбестоцементные трубы.

Порядок работ. Участок расчищают, производят разметку при помощи шпагата и колышков в местах установки столбов. В зависимости от длины столба производят копку ям, на дно которых засыпается и трамбуется песчаная подушка толщиной не менее 15 см. Далее устанавливаются столбы с корректировкой песчаной подушки для установки столбов в один уровень. Теперь можно засыпать и уплотнять грунт вокруг столба. Ростверком для столбчатого фундамента обычно служит нижняя обвязка дома из бруса. Перед укладкой бруса на каждый столб укладывается слой гидроизоляции: рубероид или пергамин.

Свайные фундаменты

Свайные фундаменты условно делятся на буронабивные и железобетонные. В случае работ с железобетонными сваями заводского производства процедура монтажа не отличается от возведения столбчатого фундамента.

Порядок работ с буронабивными сваями. Подготовительные работы также заключаются в расчистке и разметке свайного поля. В местах заливки свай производят копку ям или бурение лунок диаметром не менее 250 мм. В лунки также засыпается и грунтуется песок. После этого производят монтаж опалубки из обрезной доски, фанеры или рубероида. Заливается бетон, в который погружается заранее связанная арматура. Концы прутьев арматуры обычно выступают над плоскостью свай для последующего закрепления деревянного ростверка. В случае монтажа железобетонного ростверка к этим кускам арматуры привязывается арматура горизонтального ростверка. Под ростверк также монтирует опалубка. В уже связанную арматуру заливается бетон. Между деревянным ростверком и плоскостью сваи или между бетонным ростверком и мауэрлатом также прокладывается слой гидроизоляции.

Фундамент на винтовых сваях

Фундамент на винтовых сваях – молодая технология возведения фундаментов, ранее она применялась только для военных временных построек, строительства пристаней и других надводных объектов. Суть технологии заключается в завинчивании специальных полых труб с лопастями на окончании, что позволяет производить обустройство фундамента на любых почвах. Существуют винтовые сваи разного диаметра и длины, что дает возможность их применения практически для любых зданий, особенно каркасных домов.

Порядок работ с винтовыми сваями. Производим все ту же подготовку участка и его разметку. Для упрощения начала завинчивания в местах установки свай прикапывают ямки, удаляя дерн. Далее при помощи специального оголовка для крепления рычагов производят установку этих рычагов и завинчивают сваю с постоянным контролем ее вертикальности. На основание сваи наваривают металлическую площадку для простоты закрепления ростверка. Ростверком могут служить нижняя обвязка дома из бруса или металл.

Ленточный фундамент

Ленточный фундамент подразумевает заливку железобетонной ленты по всему периметру дома и под всеми несущими конструкциями. Для каркасных домов обычно применяют мелкозаглубленный фундамент с высотой цоколя 200 мм.

Порядок работ. После разметки фундамента производят копку траншеи шириной не менее 250 мм. На дно траншеи отсыпают и трамбуют песок. Далее монтируется опалубка и устанавливается заранее связанная арматура, которая отвечает за прочность ленты на изгиб и излом. Затем заливают бетон. После окончательного созревания бетона настилается слой гидроизоляции и укладывается мауэрлат.

Плитный фундамент

Под всю площадь дома заливается монолитная армированная плита. Применяется только на сверхсложных плывучих грунтах.

Порядок работ. Выкапывается котлован по разметке, засыпается песчаная подушка. Укладывается арматура или металлическая сетка, заливается бетон с закладкой отверстий под коммуникации.

Как вы уже заметили, после монтажа фундамента укладывается слой гидроизоляции и нижняя обвязка дома, которую необходимо обработать антисептиками глубокого проникновения.

Сколько стоит готовый дом из СИП-панелей

Канадская технология строительства жилья из готовых СИП-панелей очень популярна в России

Но перед началом строительства важно разобраться, из чего складывается стоимость каркасного дома из СИП-панелей

Каждая плита включает следующие расходы:

стоимость панели – 3000-5000 руб.;
расходы на крепежи и пиломатериал – 1000 руб.;
затраты на установку – 1500 руб.

Если пересчитать эти расходы на стандартный дом 6х6 м., цена каждого элемента будет следующей:

перекрытия – 80 тыс. руб.;
установка наружных и внутренних стен – 350 тыс. руб.;
крыша (стропила) – 80 тыс. руб.

Таким образом, коробка небольшого дома из канадских СИП-панелей обойдется в 500 тыс. рублей вместе с работой специалистов. Если возводить здание самостоятельно, можно до 100 тысяч сэкономить.

За счет того, что каркас дома изначально строится надежным и правильным, в дальнейшем нет смысла вкладываться в более дорогую теплоизоляцию, делать дорогостоящую отделку. Поэтому строительство дома из СИП-панелей многие расценивают как разумный шаг.

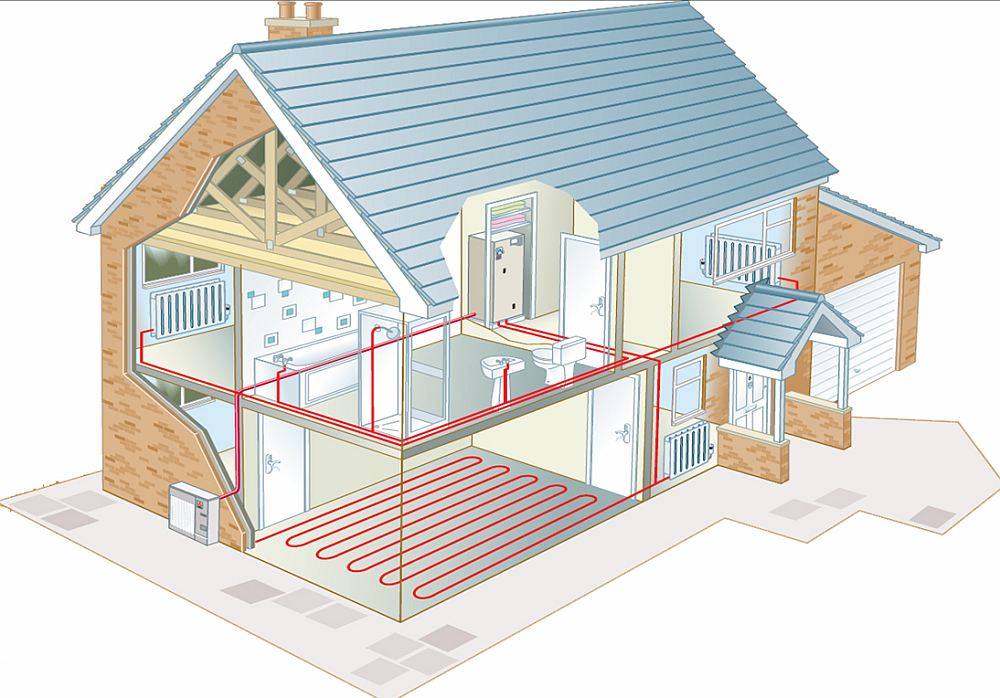

Инженерные системы каркасного дома

Без инженерных коммуникаций каркасный дом будет темной и холодной коробкой. По этой причине необходимо знать, где и на каком этапе их прокладывают.

Трубы отопительной и системы водоснабжения монтируют внутри каркасных стен. Делают это до их утепления. Трубу холодного водоснабжения помещают в гофрированный влагостойкий “рукав”, что связано с постоянным образованием на ней конденсата.
Канализационные трубы монтируют в стенах и под полом. Их подвод к септикам предусматривают еще на этапе укладки фундамента.
Кабели электропроводки располагают внутри стен, под навесным потолком или в каналах плинтусов.
Прокладка скрытых электрокабелей может осуществляться только в специальных трубах и коробах. Эти работы также выполняют до теплоизоляции стен.

Определение типа грунта

Каждый дом стоит на фундаменте, который опирается на грунт. На большой части территории нашей страны – глинистые почвы, обладающие пучинистостью – свойством увеличиваться в объеме при зимнем замерзании.

Пучинистость характерна для глинистых, суглинистых и супесчаных грунтов, а также гравелистых песков и крупнообломочных пород с содержанием глины от 10 %.

В большой степени морозное пучение зависит от влажности почвы. При высоком УГВ вода по мельчайшим капиллярам поднимается к поверхности земли, где зимой превращается в лед.

Поверхностные талые и дождевые воды также насыщают грунта влагой. Они способны при замерзании выдавить из земли фундамент или его часть. В конструкциях появляются трещины и деформации, что приводит к преждевременному разрушению строения.

Каркасный дом намного легче кирпичного или бетонного. Он не требует возведения мощных фундаментов, опирающихся на глубокие плотные слои земли ниже уровня промерзания. Но противостоять силам пучения, создавая встречное давление большой массой, он не может.

Чтобы построить каркасный легкий дом 6 на 6 своими руками и избежать его преждевременного разрушения, на этапе проектирования, возведения и эксплуатации применяют методы борьбы с пучением:

Конструкция фундамента должна обеспечивать подвижку строения вместе с сезонными колебаниями грунта или не реагировать на них. В первом случае это плита, во втором – винтовые сваи;

Не допускать переувлажнения подстилающих слоев почвы. Это достигается дренажом, устроенным под подошвой фундамента, отмосткой вокруг строения, отведением дождевых вод и стоков с помощью ливневки;

Утепление отмостки, цоколя и фундамента поможет избежать замерзания воды в прилегающих слоях земли;

Фундамент

Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

мелкозаглублённый монолитный или сборный ленточный фундамент;
столбчатая конструкция основания;
свайные винтовые основы.

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
В опалубку заливается бетон на высоту 5 см.
После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
Заливается бетон.

Для изготовления каркаса ростверка используют прутки сечением 12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Проемы, окна и двери

Расценки на окна и двери зависят от материала, из которого они изготовлены, и если это стеклопакеты, то от количества камер, от размера и наличия створок. Металлические и пластиковые двери на порядок дороже, нежели изделия из дерева, на цену также повлияет система замков и ручек.

Для каркасного строительства не применимо использование окон с шириной, превышающей 1200 мм, так как это существенно увеличит шаг между стоек, минимум в 2 раза.

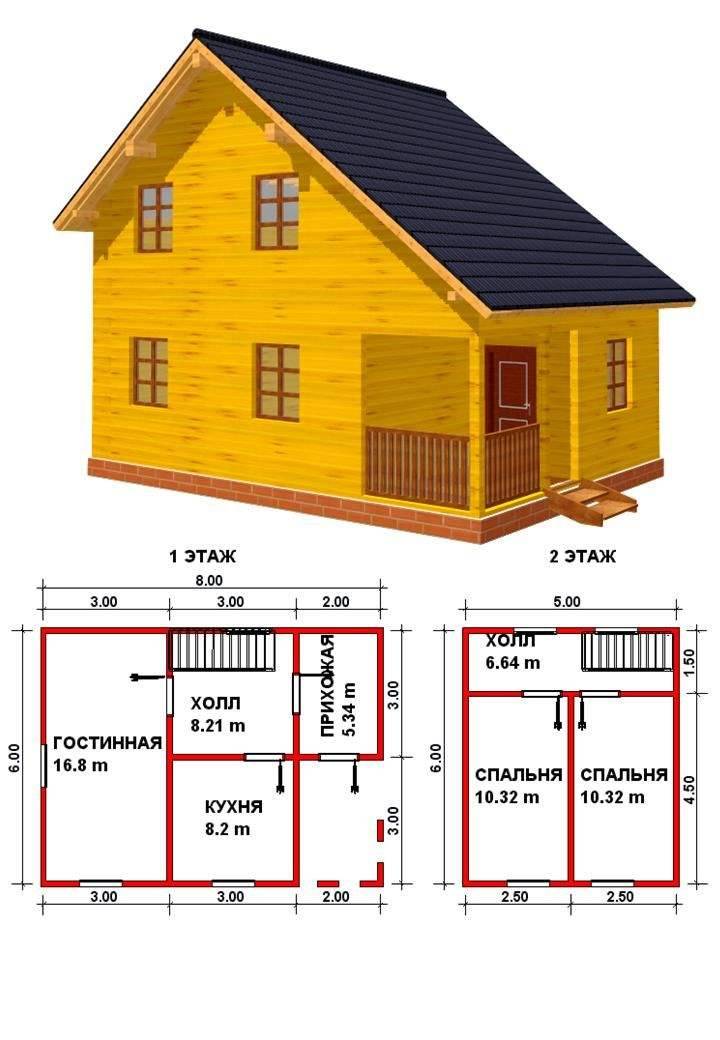

Так, для дома с размерами 6х5 метров можно заложить в проект наличие 7-8 окон с размерами 1200х1100 мм (в среднем, по 2 оконных проема на сторону, в зависимости от местонахождения санузла) и порядка 5 дверных проемов. Общие расходы на это поможет высчитать онлайн калькулятор строительства каркасного деревянного дома.

Конечно, при возведении такого строения своими руками можно упустить некоторые детали, но, в любом случае, это получается выгоднее, чем если вам такой дом установит бригада подрядчиков. Но перед таким решением стоит понимать – это довольно трудоемкое занятие и требует больших временных затрат, а в силу того, что у вас нет опыта, можно совершить ошибку, и потом все придется переделывать.

Поэтому изначально стоит взвесить все «за» и «против» и если вы все-таки решили делать свой дом своими руками, то обязательно рассчитайте расходы перед началом возведения здания.

На нашем сайте можно найти подходящий онлайн калькулятор, вам остается только грамотно заполнить поля, после чего накинуть 10-15 % на неучтенные промахи и приниматься за строительство.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

Ручная циркулярная пила;

Дрель-шуруповерт;

Углошлифовальная машина (болгарка);

Электрический рубанок;

Лобзик;

Лазерный уровень;

Молоток;
Ножовка;
Топор;
Струбцина 2-3 шт.;
Степлер;
Уголок;
Рулетка;
Пачку строительных карандашей;
Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

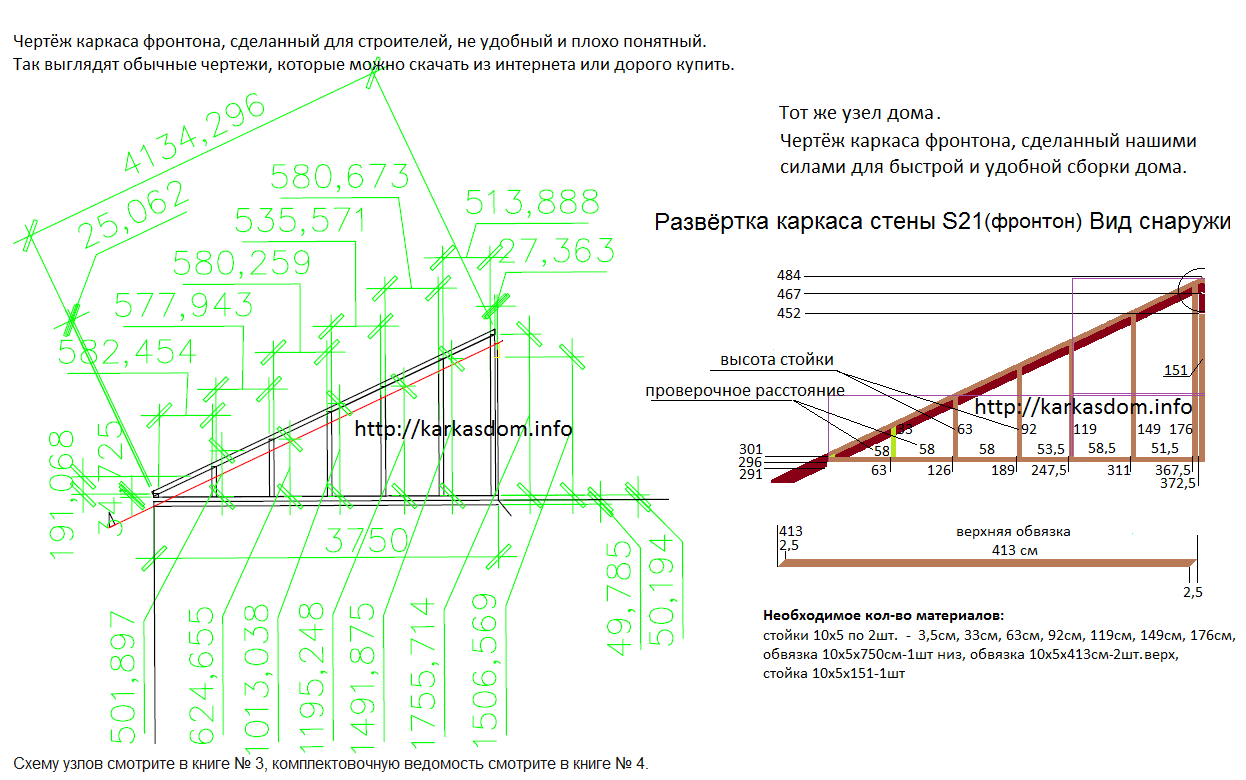

Сравнение: Обычный чертёж и наши чертижи.

Для удобства и скорости работы мы не стали как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне не удобно, представьте как собирать дом если для того чтобы собрать перегородку длиною всего метр-два вам придётся искать её комплектность в книги из почти ста! листов. Чтобы у вас не было таких проблем мы все необходимые материалы и их точные размеры указали непосредствено на странице где нарисован тот объект который вы будете собирать в настоящие время, вам не придётся тратить уйму времени чтобы найти и рассчитать, что вам нужно, всё указано на схеме, просто и удобно.

Так как все чертежи и планы мы не можем разместить на одной страницы то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.

Читайте так же:

Технология строительства каркасных домов
Технология строительства каркасных домов – это некий свод правил, соблюдая который вы сможете быстро и качественно своими руками построить правильный дом, чтобы в последствии избежать лишних затрат на переделку или перестройку.

Поэтапное описание строительства каркасного дома
Описание строительства каркасного дома – это подробный рассказ о строительстве каркасного дома своими руками в который мы добавили большое количество фотографий по каждой стадии строительства, будь то строительство фундамента, возведение каркаса, наружная и внутренняя отделка, утепление и тд.

Фундамент
Фундамент – это основа любого дома, поэтому мы посветили этому огромный раздел, в котором постарались доходчиво рассказать как самому сделать хороший фундамент, предоставили подробные описание по выбору типа фундамента: лента, плита или столбчатый, а так же расчёты по глубине промерзания, по грунтам, уровню грунтовых вод и тд.

Плюсы и минусы каркасных домов
Плюсы и минусы каркасных домов – как и в любой технологии и у каркасных домов есть сильные и слабые стороны. Для этого мы сделали специальный раздел, в котором постарались честно рассказать о всех преимуществах и недостатках каркасной технологии, для честности построили каркасный дом соблюдая все технологии и живём в нём, поэтому рассказ будет из первых уст и без прикрас.

Порядок и правила расчета

На стоимость стен каркасного дома, а также на количество материалов, используемых при их возведении, влияет площадь, этажность строения, количество и планировка комнат. Многоэтажный дом тяжелее, поэтому для его строительства потребуются более прочные материалы в большем количестве.

Каркас дома состоит из следующих элементов:

стойки – основа каркаса, изготавливаются из деревянного бруса или досок;
«пирог» стены.

Расчет стоек каркасного дома

Высота стоек зависит от количества этажей дома и высоты потолков, обычно она составляет не менее 2,5 м. В технических помещениях и санузлах можно использовать минимальные значения. Сечение стоек преимущественно – 150х150 мм.

Расстояние между стойками при сборке каркаса на стройплощадке определяется шириной утеплителя

Важно, чтобы он плотно размещался между брусьями и не спрессовывался. Производители готовых каркасов из ЛСТК часто устанавливают шаг стоек 3 м, поэтому при размещении утеплителя важно закрывать места стыков для герметичности всей конструкции

При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции

Кроме того, нужно правильно подобрать породу дерева и обратить внимание на наличие антисептической обработки, чтобы продлить срок службы

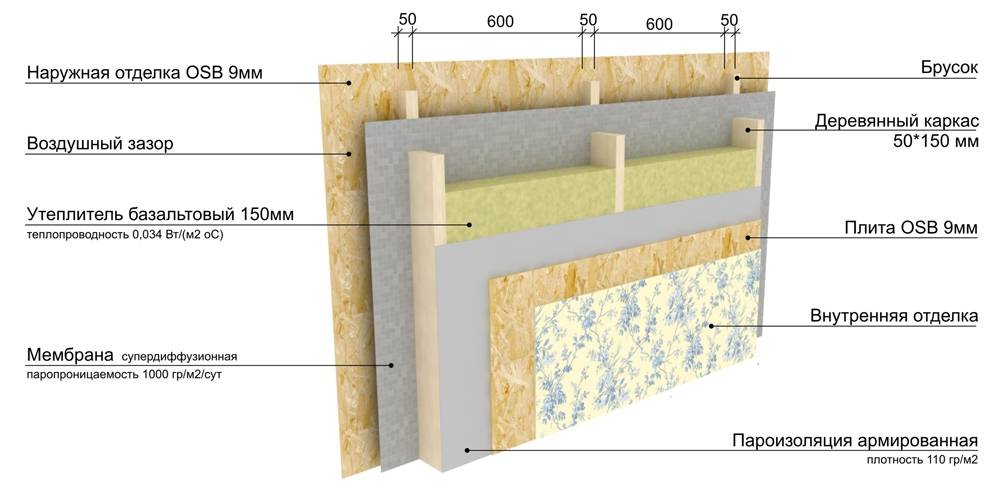

Расчет стенового «пирога» каркасного дома

Каркас стен состоит из слоев:

утеплителя;
ветро- и влаг
озащитных
мембран;пароизоляции;
плит ОСП;
внутренней и внешней отделки.

Толщина утеплителя зависит от региона строительства дома и его назначения – для сезонного или круглогодичного проживания. Обычно теплоизоляционный слой равен толщине стоек – 150 мм, в районах с низкими температурами увеличивают толщину и усиливают каркас дополнительными стойками.

Популярный, долговечный и экономичный стройматериал, рекомендуемый специалистами – минеральная вата. С внутренней стороны дома на утеплитель обязательно крепятся пароизоляционные пленки.

Стойки также не должны оставаться без теплозащиты, поэтому снаружи места выхода стоек на улицу изолируют.

С внешней стороны поверх слоев утеплителя закрепляют плиты ОСП, на которые укрепляют пленки для ветровой и влагозащиты. ОСП усиливают жесткость конструкции. Между ветрозащитной пленкой и внешним отделочным материалом всегда оставляют вентиляционный зазор, в него выводят точку росы, регулируя слои утеплителя.

С внутренней стороны каркас также может быть обшит плитами ОСП меньшей ширины либо для этих целей выбирают листы гипсокартона. Для внешней отделки дома используют различные материалы: виниловый или металлический сайдинг, штукатурку, кирпич, камень, вагонку – это зависит от вкуса и финансовых возможностей владельца.

При расчете стен каркасного дома используют коэффициент «показатель сопротивления теплопередачи» – Rp. Принят СНиП, учитывающий данный показатель для каждого региона, исходя из средних температур в зимнее время года. Примеры показателей коэффициента Rp по городам, Вт/(м·°C):

Москва – 3,28.
Краснодар – 2,44.
Сочи – 1,7.
Санкт-Петербург – 3,23.
Красноярск – 4,84.
Екатеринбург – 3,65.
Магадан – 4,33.

Этот коэффициент определяется как деление толщины материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). В том случае, когда стена состоит из нескольких слоев, то значения всех составляющих стройматериалов нужно сложить, чтобы получить общую цифру. Теплопроводность материалов указана на упаковке, также ее можно найти у производителя.

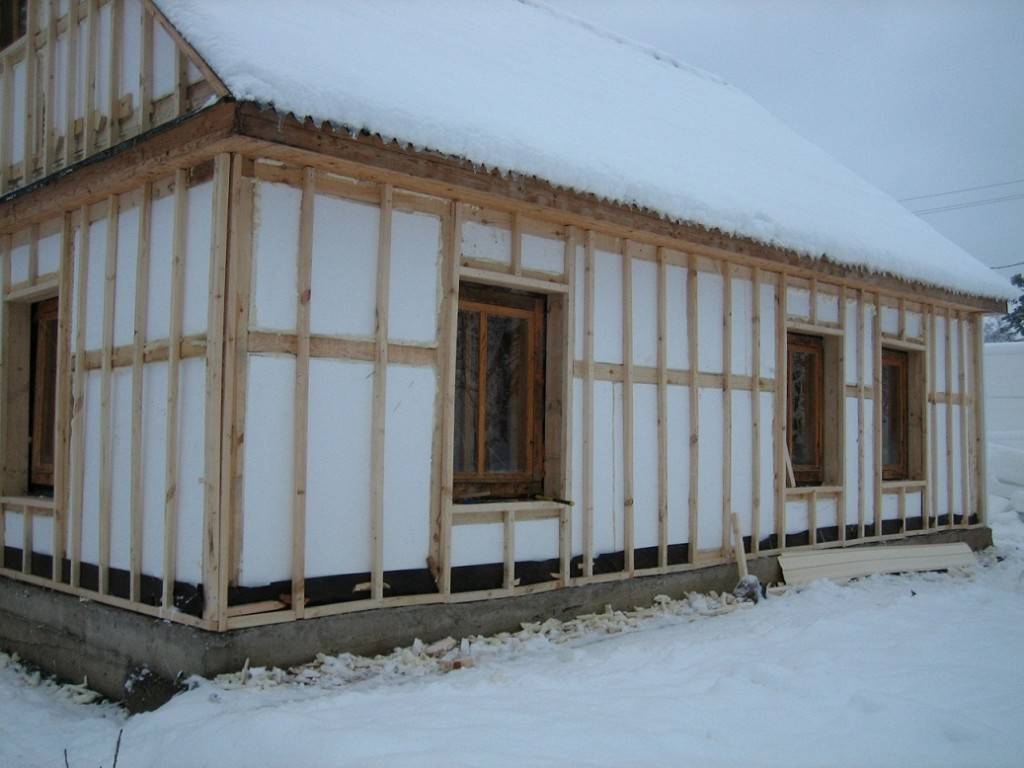

Утепление дома

Схема утепления каркасного дома минеральной ватой

Утепление — важный этап строительства, ведь так обеспечивается комфортный микроклимат в доме. В качестве утеплителя применяют:

Прессованные маты минеральной ваты. Этот материал очень надёжен и не теряет своих качеств на протяжении всего срока использования, он обеспечивает хороший воздухообмен, ограничивает теплопотери, прост в монтаже.
Жёсткие плиты из пенополиуретана. Стоят дешевле минеральной ваты, но существенно уступают ей по качеству, не пропускают воздух, а при монтаже образуют небольшие щели.

Если планируется постоянное проживание в доме, то рекомендуется в качестве утеплителя предпочесть минеральную вату. Укладывать её необходимо следующим образом:

Снаружи натянуть специальную гидроизолирующую плёнку (мембрану).
Изнутри между стоек уложить утеплитель в несколько слоёв.
Поверх положить пароизоляционную плёнку, которая защитит его от влаги изнутри.
Набить обшивочный материал (доска, рейки, OSB).

Сколько нужно материала?

Количество строительных материалов для стен задуманного каркасного строения напрямую зависит от размеров будущего дачного домика. Допустим, его высота 2,8 м, длина 10 м, а ширина 8 м. Периметр получается 36 м. Учитывая эти параметры, можно без труда посчитать количество необходимых вертикальных стоек для возведения каркаса.

Итак, стойки должны располагаться на расстоянии полуметра друг от друга. Если берется брус с сечением 10х15 см, то его (бруса) понадобится не меньше 4-х кубов. На устройство основания и оформление окончательного соединения потребуется еще 3 куба. Получается, что на выбранный каркасный домик покупать нужно 7 кубов бруса.

Если для обшивки стен взять обрезную доску длиной в 3 м, шириной 15 см и толщиной 2,5 см, такого материала на предполагаемую дачу понадобится 4,65 кубометров.

Купить придется также:

оконные и дверные коробки;
материал для оформления внутренних перегородок;
отделочные материалы.

И дальше следовать простой инструкции:

Сначала оформить фундамент (столбчатый для маленького домика или ленточный для строения побольше).
Далее из бруса возвести каркас будущего строения: на фундамент уложить нижнюю обвязку и лаги, а после поставить вертикальные опоры.
Если планируется домик с верандой, нижние лаги надо будет продлить на длину этой веранды с установкой дополнительных опор.

Потом нужно постелить из толстых досок черновой пол.
А затем на пол равномерно уложить утеплитель, а по нему оформить паро- и гидроизоляционный слой.
Финишную отделку дачного пола можно выполнить или толстым линолеумом, или половой доской.
Следующий этап — сборка стен из бруса на нагели.
Далее между венцами необходимо проложить утеплитель (паклю или джут). И так для каждого слоя.
Уже на следующем этапе происходит монтаж крыши, а именно установка раскосов и стропил из бруса.
После выполняется обшивка брусом.
А потом укладывается гидроизоляционный слой рубероида (с обязательным промазыванием швов горячим битумом).
Затем устанавливаются окна и двери.
И далее можно переходить ко внутренней отделке уже готового каркасного помещения.

Такой дачный домик визуально будет выглядеть особенно привлекательно, если его отделать сайдингом или вагонкой.

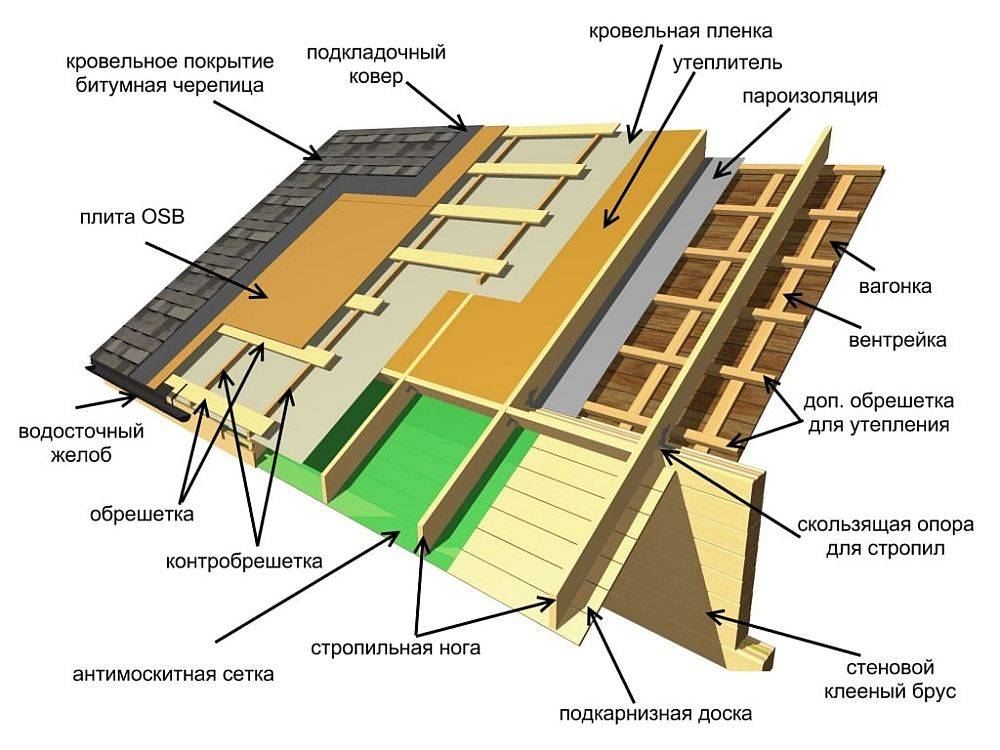

Теплоизоляция стен и крыши

К работам по утеплению стен и кровли следует переходить только после установки всех окон и дверей.

В правильном каркасном доме технология их выполнения схожа и сводится к созданию “пирога”, состоящего из нескольких слоев.

Наружная обшивка. Это может быть фанера, ДВП, OSB, ЦСП или фасадная доска.
Гидроизоляция. Необходима для защиты утеплителя от влаги с улицы.
Теплоизоляционный материал. Это может быть пенопласт, экструдированный пенополистирол, минеральная вата и др.
Пароизоляция. Обычно используют мембранную пленку, позволяющую отводить влагу из помещения.
Внутренняя обшивка. Для этих целей подойдут: фанера, OSB, гипсокартон.

Крышу не обшивают снаружи листовым материалом. Его место занимает обрешетка, которая служит основанием для кровельного материала.

Утепление межэтажного перекрытия аналогично теплоизоляции чернового пола.

Поиск стандартной документации

В сети интернет есть много чертежей типовых строений, относящимся к каркасным домам. Но полный комплект документации для начала работ придётся готовить самостоятельно. Особенно это касается случаев, когда решено возводить четырёхэтажный дом. Тогда придётся проводить строительную экспертизу в обязательном порядке.

Чертёж стропил

Чертежи на заказ – как найти инженерную компанию

Самый простой способ подготовки документации – обращение в строительную контору. Конструкторы предложат базовый проект, после этого заказчик внесёт в него необходимые изменения и поправки, которые могут касаться:

планировки;
числа этажей;
дополнительных элементов (дымоход, балкон, лоджия);
строительных материалов.
Конструктор учтёт пожелания заказчика и создаст необходимую документацию.

Самостоятельное создание чертежей

Подготовить чертежи каркасного дома своими руками можно двумя способами:

Вручную – на бумаге, используя чертёжные инструменты.
При помощи специального программного обеспечения на ПК.

При выборе первого варианта нужно учесть, что профессиональные строители, если они будут заниматься возведением, лучше понимают документацию, которая выполнена по строительным нормативам.

Использование программ

Чтобы сделать чертёж дома на ПК не обязательно приобретать дорогостоящие профессиональные программы – для этого имеются бесплатное (или недорогое коммерческое) ПО для начинающих. С его помощью можно создать не только наглядные чертежи, но и 3D-модели для лучшей визуализации.

Заказать проект каркасного дома

Итак, вы решили заказать проект каркасного дома. Чем вы руководствовались при решении обратиться к профессионалам? Наверное, вы хотите сэкономить время, снизить риск от возможных ошибок, просчитать заранее материалы, быть уверенными, что никакие погрешности не отразятся на качестве вашего будущего дома. Кроме того, архитектор способен, учитывая ваши пожелания, сделать помещение более функциональным и сократить расход на строительные материалы.

Перед тем, как заказать план дома, ответьте на ряд вопросов, которые помогут архитектору выбрать оптимальное решение:

Этажность вашего дома. Если у вас небольшая семья, не гонитесь за числом этажей. Помните: огромные пространства нуждаются в дополнительном обогреве, что повлечет за собой большие траты. Уборка дома в 2-3 этажа – также небольшое удовольствие.
Наличие террас, пристроек, гаража, бани, балкона и пр.
Будет ли ?
Что на счет мансарды или чердачного помещения?
Какой тип крыши вы предпочитаете: дешевле
Сколько санузлов вы хотите, предпочитаете совмещенный или раздельный санузел?
Любите ли бы большие кухни или для вас это не принципиально?
Сколько комнат необходимо для комфортного проживания вашей семьи?
Хотите ли вы высокие потолки или подойдут стандартные?
Что вам предоставит проектная организация?
В услуги проектных организаций входит разработка эскизного проекта, архитектурные и конструктивные решения, решение систем водоснабжения, канализации, электроснабжения, отопления, тепловых сетей.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Электричество

Электричество в бытовкеЭлектричество в бытовке

Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.

В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.

Освещение

Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.

Освещение в бытовке

Утепление каркасного дома

Каркасный дом, как и строение любого другого типа, нуждается в качественном утеплении. Утепление комплексное: изнутри и снаружи.

Для внутреннего утепления оптимально подходят различные минераловатные утеплители. Для наружного утепления обычно используется пенопласт, но минеральная вата тоже хорошо подойдет.

Внешнее и внутреннее утепление выполняется в одинаковой последовательнос ти.

Первый шаг.
Прибейте к материалу стен дома рейки обрешетки. Обычно для обустройства обрешетки используется деревянный брус сечением 50х50 мм, предварительно пропитанный антисептиком. Шаг размещения реек подбирайте в соответствии с шириной плит теплоизолятора. Для крепления реек используйте оцинкованные саморезы или другой удобный крепеж.

Второй шаг.
Заполните ячейки обрешетки выбранным утеплителем.

Третий шаг.
Поверх утеплителя уложите гидроизоляционны й материал. Лучше всего использовать современные мембранные влагоизоляторы. Для фиксации пленки к обрешетке используйте строительный степлер со скобами.

Четвертый шаг.
Приступайте к монтажу финишной декоративной отделки.

Элементы чертежа каркасного дома

Из чего состоит подробный чертеж каркасного дома? Из множества различных рисунков, каждый из которых имеет свое назначение.

Рассмотрим все основные элементы чертежа каркасного дома на примере двухэтажного жилого дома размером 7.2 на 7.2 м.

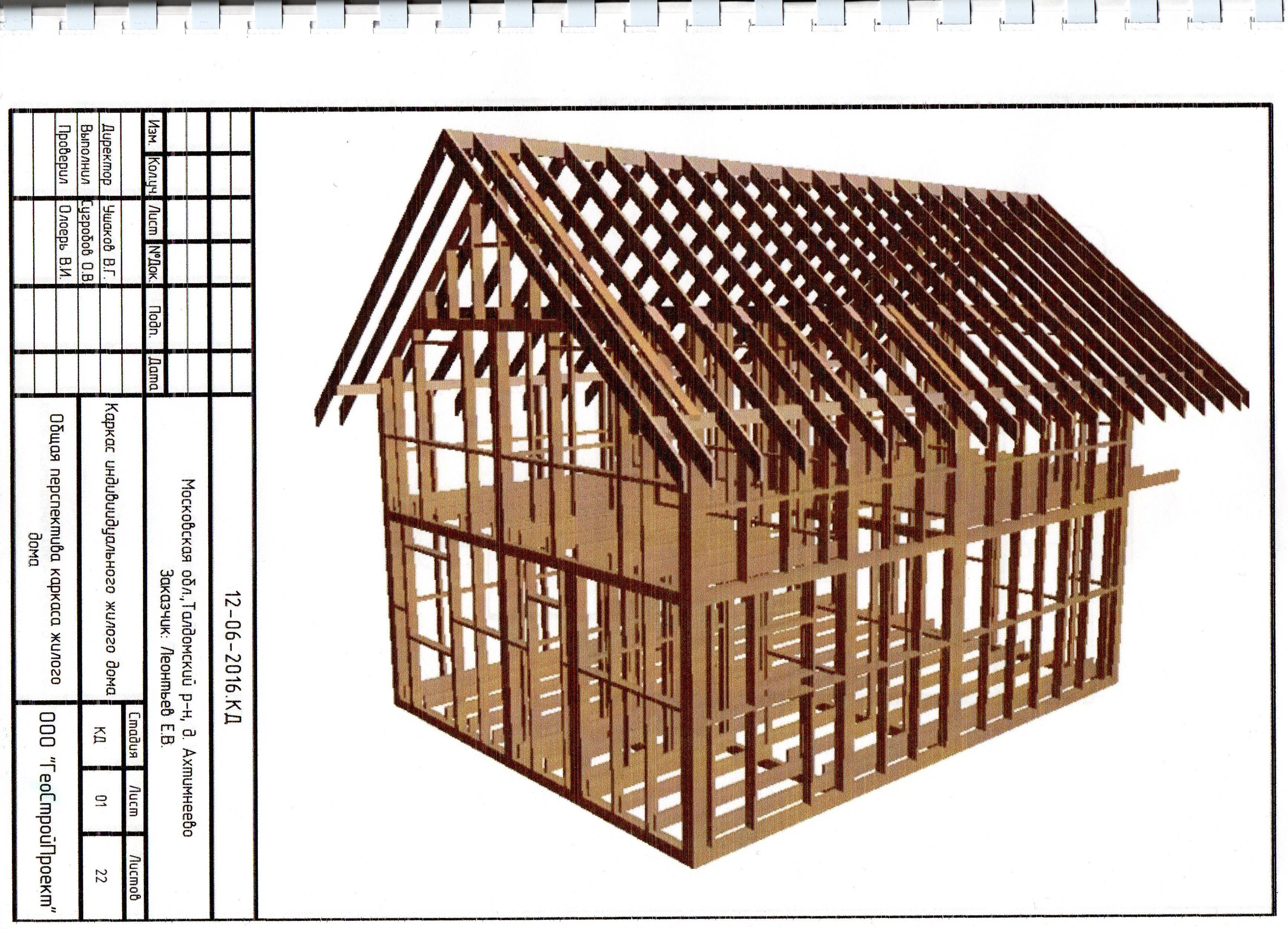

Объемная модель дома

Без соответствующего образования и навыков сложно сделать выводы об окончательном виде вашего будущего дома по инженерным чертежам. Поэтому первым чертежом является объемный рисунок будущего дома. Это позволяет заказчику выбрать из множества типовых проектов наиболее подходящий по внешнему виду. Даже дома «встречают по одежке».

В случае заказа проекта у специалиста вам могут предложить проект одного и того же дома с различными вариантами обшивки и кровли.

Планировка дома

После выбора внешнего вида дома необходимо определиться с планировкой. Это один из самых важных элементов проектирования, обеспечивающий комфортное проживание.

Здесь мы видим подробный план расположения всех основных стен и перегородок, размечены дверные проемы. В комплекте с прочими чертежами и спецификациями строительство дома превращается в работу с конструктором, который вы изготавливаете самостоятельно. В случае покупки домокомплекта у производителя на чертежах также указывается маркировка каждой балки.

Проект каркасного дома 5*7 – как построить своими руками
