Материал и конструкция
Сфера использования панелей определяется видом и характеристиками материалов оболочки и наполнителя. Выбор сырья задает качество сэндвич-панелей еще до начала производственного цикла.
Конструкция оцинкованной панелиИсточник ufaotdelka.ru
Внешний слой
Для внешних слоев используют жесткий листовой материал с защитным покрытием; чаще всего это:
- Оцинкованная сталь (или сплав металлов). Поверхность надежно защищена от коррозии. Дом из металлических сэндвич-панелей отличается прочностью (чем толще слой цинка, тем долговечнее конструкция).
- Гипсокартон. Экологичен (два листа строительного картона разделены слоем гипса); популярный способ отделки жилых помещений.
- Пластик. Различные виды материала служат надежной защитой от перепадов температур, механического воздействия и влаги.
- ПВХ. Разновидность пластика; благодаря жесткости широко применяется для производства оконных откосов.
- ОСП (ориентированно-стружечная плита). Служит основой СИП-панелей. Процесс изготовления материала состоит в склеивании древесной стружки под высоким давлением.
Утеплитель
Распространенным материалом для утепления служит:
Базальтовое волокно (минеральная вата). Наиболее востребованный вариант с непревзойденными показателями тепло- и шумоизоляции. Вата экологична, не горюча и практична: ее часто применяют в противопожарных перегородках.
В Финляндии 40% домов построено из СИП-панелейИсточник pinterest.es
- Стекловолокно. По характеристикам напоминает минвату, превосходит способностью к звукопоглощению.
- Пенополиуретан (ППУ, PUR) и его модификации. Легкий и прочный материал с ячеистой структурой. Он безвреден для здоровья, абсолютно не горюч и надежно защищает от влаги.
- Пенополистирол (пенопласт). Панели с этим материалом используются при строительстве нежилых (складов, цехов, бассейнов) и жилых зданий (канадская технология). Материал не поглощает влагу, горюч, в пламени выделяет ядовитые вещества, поэтому не рекомендуется для строений с высокими требованиями пожаробезопасности.
Соединение
Качество домов, возводимых по технологии сэндвич-панелей, напрямую зависит от надежности соединения элементов. Соединения влияют на прочность, внешний вид и теплоэффективность панельных стен. В устройстве элементов используется соединительный замок популярной конструкции «шип-паз» (пазогребневое соединение).
Классическое соединение «шип-паз»Источник isobud.com
Изгибы (шипы и пазы) формируются при профилировании внешних поверхностей. Благодаря замковому соединению панели идеально стыкуются друг с другом, обеспечивая быстрый монтаж. Производители выпускают изделия с высокоточным двойным и тройным замком (количество зависит от толщины элемента). Если стыковочные замки некачественны и плохо прилегают друг к другу, швы будут негерметичны (будут терять тепло).
Строим гараж из сэндвич-панелей
Строительство из сэндвич-панелей гаража для машины включает в себя несколько основных этапов:
- подготовка территории;
- заливка фундамента;
- установка каркаса;
- обшивание плитами;
- заключительные работы.
После того как установлен каркас для сэндвич-панелей, особую роль играет точность выполняемой работы. Даже небольшие погрешности будут заметны.
Подготовительные работы
Быстровозводимые конструкции должны иметь особо прочный фундамент, поскольку именно на него будет приходиться основная нагрузка. При возведении стены из сэндвич-панелей можно выбрать монолитный, плитный фундамент или свайный.
Выбор должен зависеть от:
- геологических данных места застройки;
- гидрогеологических условий;
- конструкционных особенностей возводимого здания;
- величины планируемой нагрузки на фундамент.
Если возводимое здание планируется сдавать в эксплуатацию лишь на определенный срок, можно воспользоваться легким фундаментом. Если возводимый гараж из сэндвич-панелей своими руками предназначен для короткого срока службы (до 10 лет), то можно воспользоваться несколькими видами фундамента:
- ленточным;
- бетонной плитой 200 мм;
- обойтись выравниванием территории и бетонированием пола.
Таким образом, можно сказать, что строительство гаражей из сэндвич-панелей не всегда требует предварительного сооружения фундамента.
Как залить фундамент:
- На выровненной земле делают разметку, которая составляет основу гаража.
- По периметру выкапывает траншею шириной 60 см и глубиной 50 см.
- Дно траншеи утрамбовывают песком, слой – 20 см.
- Устанавливают опалубку.
- Готовят бетон из цемента, песка и мелкого щебня.
- Опалубку заливает бетоном.
- После его застывания опалубка снимается.
- Будущий пол засыпается песком, трамбуется.
- Устанавливается арматурная сетка со связанными между собой прутьями при помощи проволоки.
- Заливается и выравнивается пол.
- После его застывания работы продолжаются.
Строительство каркаса
Возводя гараж из сэндвич-панелей своими руками, в первую очередь устанавливаем металлический каркас, который обеспечивает жесткость возводимой конструкции.
На этот каркас будут установлены ограждающие конструкции, перегородки и стены, кровельные перегородки, при помощи каркаса формируются предполагаемые окна и двери здания. Каркас может быть также деревянным.
Это более экологичный материал, который обладает невысокой теплопроводностью. Самое сложное в монтаже каркаса – сделать все по уровню, так как малейшее отступление от нормы приведет к неровному установлению строительных «бутербродов».
Важно! Если каркас для сэндвич-панелей будет возводиться из дерева, ему необходима дополнительная пропитка в качестве защиты от воздействия насекомых и вредителей. Железобетонный каркас или металлический не нуждается в такой обработке
Металл необходимо обработать средствами, защищающими от коррозии. Железобетон не требует обработки. В то же время нельзя говорить об абсолютной превосходности бетонных каркасов. Они очень тяжелые, и устанавливать их можно только на фундамент. Если же фундамент не заливается, необходимо установление металлического каркаса. Металлический относится к числу легких, однако он самый дорогостоящий из всех вышеперечисленных.
Как сделать каркас для сэндвич-панелей:
- Монтаж должен производиться на металлопрофильной основе. Ориентируясь на предполагаемый размер здания, изготавливаются основные угловые стены.
- Затем, следуя чертежам местонахождения перегородок и крепления кровельных углов, устанавливается каркас для этих элементов зданий.
- Расстояние между металлическими планками не должно превышать 60–70 см. Это обеспечит конструкции надежность.
Как обшить стены и крышу
Возводя стены из сэндвич-панелей, следует придерживаться алгоритма обшивания в вертикальной плоскости. Если гараж небольшой, можно справиться с установкой конструкций самостоятельно.
Стены из сэндвич-панелей возводят так:
- Обшиваются все стены по очереди. Началом должен послужить верхний угол одной из стен здания.
- Соединение плит происходит при помощи установленных на плитах замков. Скрепляясь друг с другом, плиты обеспечивают надежность конструкции.
- Плиты крепятся по направлению сверху вниз.
- Закрепленные между собой листы при помощи замков необходимо уплотнить при помощи герметика.
- Все стыки необходимо утеплить при помощи минеральной ваты.
- Чтобы стыки выглядели эстетично, на них устанавливаются нащельники.
Внимание! Обшивание кровли осуществляется по такому же принципу. Начало работ должно приходиться на один из верхних углов кровельного покрытия
Выбираем лучшее
Определитесь с тем материалом, из которого будете делать сэндвич-панели своими руками. Вы можете использовать оцинкованный металл, какие-либо древесностружечные плиты или натуральное дерево. В любом случае листы должны быть толщиной не менее 6 миллиметров.
А уж плюсы и минусы есть практически у каждого варианта. К примеру, с деревом довольно легко работать, но и горит оно также замечательно. Хороши пластиковые сэндвич-панели, но исходный материал для их изготовления достать совсем непросто. Оцинкованный металл дорог, но зато не ржавеет и не подвержен действию грибков и грызунов. Впрочем, для работы с ним нужны специальные инструменты.
Строительство из СИП-панелей
При сравнении разных технологий строительства сейчас невозможно не учитывать теплозащищенность. И именно вокруг стен обычно разгорается больше всего споров, дома из сэндвич-панелей не исключение.
При использовании традиционных технологий создаются только многослойные конструкции, которые не обходятся без своих недостатков. Например, брус или кирпич обязательно требуют дополнение в виде хотя бы одного слоя с утеплителем. От обычных стен из тех же материалов эти изделия отличаются довольно сильно.
Дополнительное утепление означает увеличение цен, чревато и многими другими проблемами. В некоторых случаях представители государства запрещают выбирать этот вариант, поскольку он абсолютно не подходит к сложившимся погодным условиям.
Долговечность, экологичность и горючесть – свойства, по которым кирпич выигрывает у других материалов. Но эти характеристики пропадают, как только используется утепление. Такое решение будет рискованным, сложным и дорогим. Но зато каждый может легко создать сэндвич-панели своими руками, и их качество ничуть не будет уступать заводскому и многих трудностей можно избежать во время индивидуального строительства. При этом необязательно вкладывать большие суммы денег.
На границе слоёв в многослойных конструкциях проблемы возникают чаще всего. Необходимо следовать нескольким правилам, занимаясь обустройством тёплых стен.
Прежде всего, невентилируемые воздушные зазоры должны отсутствовать между отделочными или несущими слоями, а также самим утеплителем. Иначе внутри конструкции будет скапливаться влага, нарушится теплозащита. Что, в свою очередь, приводит к образованию плесени, быстрому разрушению и так далее.
Утеплитель необходимо приклеивать всей поверхностью, если вентилируемый зазор не предусмотрен. Но существуют объективные и субъективные причины, по которым следовать этому правилу становится практически невозможно. Потому российские новостройки часто страдают от низкого качества. Технология монтажа сэндвич-панелей – совсем другое дело.
Воздушные зазоры отсутствуют в SIP панели, которая склеивается под специальным прессом в заводских условиях. Дополнительной паро- ветроизоляции в этом случае не требуется. Проблемы, которые возникают внутри многослойных конструкций, в этом случае отсутствуют. Это является главным достоинством для самих строителей. В этом смысле панели типа SIP похожи на изделия из камня, бетона, кирпича и других материалов, выполненных в один слой. Правда, эти самые изделия нельзя сравнивать с SIP-панелями по показателю теплопроводности.
Строительство из SIP панелей имеет прекрасный потенциал, если говорить об энергоэффективных технологиях. Такие дома действительно очень тёплые. Можно сравнить их способность сохранять тепло с термосом.
№2. Особенности внутренней отделки домов из СИП-панелей
Внутренняя облицовка стен, полов и потолков в домах, построенных из сэндвич-панелей, практически не отличается от проведения отделочных работ в иных домах – это один из плюсов данной ускоренной технологии строительства. Самый важный нюанс, который стоит учесть перед началом всех работ, — это необходимость открытого монтажа всех коммуникаций. Делать штробы в панелях нельзя. На практике этот запрет некоторые нарушают, отчего страдает долговечность конструкции, и рождаются многочисленные мифы. Если не хочется, чтобы электропроводка оставалась на виду, придется хитрить и прятать ее за листами гипсокартона.
Технические характеристики сэндвич-панелей
Конструкция стеновых и кровельных сэндвич-панели состоит из:
Размеры сэндвич-панелей
Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.
Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.
| Длина панелей, мм | Допускаемые отклонения от проектных размеров, мм | ||
| по длине | по ширине | по толщине | |
| до 8000 свыше 8000 | ±4.0 + 6.0 | ±3.0 | ±1.6 |
Профилирование
При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:
Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.
Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.
Вес стеновой панели
Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.
Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич панели [кг/м²] | ||
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1190 | 1500 — 14000 | 14,61 | 16,26 | 17,93 |
| 80 | 17,91 | 19,56 | 21,23 | ||
| 100 | 20,11 | 21,76 | 23,43 | ||
| 120 | 22,30 | 23,96 | 25,62 | ||
| 150 | 25,61 | 27,26 | 28,93 | ||
| 180 | 28,31 | 30,44 | 32,13 | ||
| 200 | 31,11 | 32,76 | 34,43 |
Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич-панели [кг/м²] | ||
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1190 | 1500 — 14000 | 10,36 | 12,01 | 13,68 |
| 80 | 11,11 | 12,76 | 14,43 | ||
| 100 | 11,61 | 13,26 | 14,93 | ||
| 120 | 12,11 | 13,76 | 15,43 | ||
| 150 | 12,86 | 14,51 | 16,18 | ||
| 170 | 13,30 | 15,01 | 16,68 | ||
| 200 | 14,11 | 15,76 | 17,43 |
Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич-панели [кг/м²] | |
| 0,6 | 0,7 | |||
| 50 | 1000 | 1500 — 14000 | 18,34 | 20,18 |
| 80 | 22,24 | 24,08 | ||
| 100 | 24,84 | 26,68 | ||
| 120 | 27,44 | 29,28 | ||
| 150 | 31,34 | 33,18 | ||
| 180 | 34,25 | 35,10 | ||
| 200 | 37,84 | 39,68 |
Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.
| Толщина панелей | Ширина | Длина панелей | Удельный вес сендвич-панели [кг/м²] | |
| 0,6 | 0,7 | |||
| 50 | 1000 | 1500 — 14000 | 13,09 | 14,93 |
| 80 | 13,84 | 15,68 | ||
| 100 | 14,34 | 16,18 | ||
| 120 | 14,84 | 16,68 | ||
| 150 | 15,59 | 17,43 | ||
| 180 | 16,25 | 18,35 | ||
| 200 | 16,84 | 18,68 |
Теплоизоляционные свойства
С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:
110 кг/м3 — λs = 0,045 Вт/м °С
для пенополистирола плотностью:
25 кг/м³ — λs = 0,04 Вт/м °С
| Толщина панели, мм | Пенополистирол | Минеральная вата |
| Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт | Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт | |
| 50 | 1,250 | 1,111 |
| 80 | 2,000 | 1,777 |
| 100 | 2,500 | 2,222 |
| 120 | 3,000 | 2,667 |
| 150 | 3,750 | 3,333 |
| 200 | 5,000 | 4,445 |
| 250 | 6,250 | 5,555 |
Несущая способность
Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².
Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — однопролётная балка), кг/м².
Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².
Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа
Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.
Алгоритм действий при укладке кровельных панелей
Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.
Иллюстрация
Описание действия
Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно
После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной
Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно
Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье
Можно сделать его немного шире
Очень важно не забывать о необходимости использования демпферной ленты
В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ
В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя
Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.
Как выполнить поперечные стыки, если они необходимы
Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.
После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.

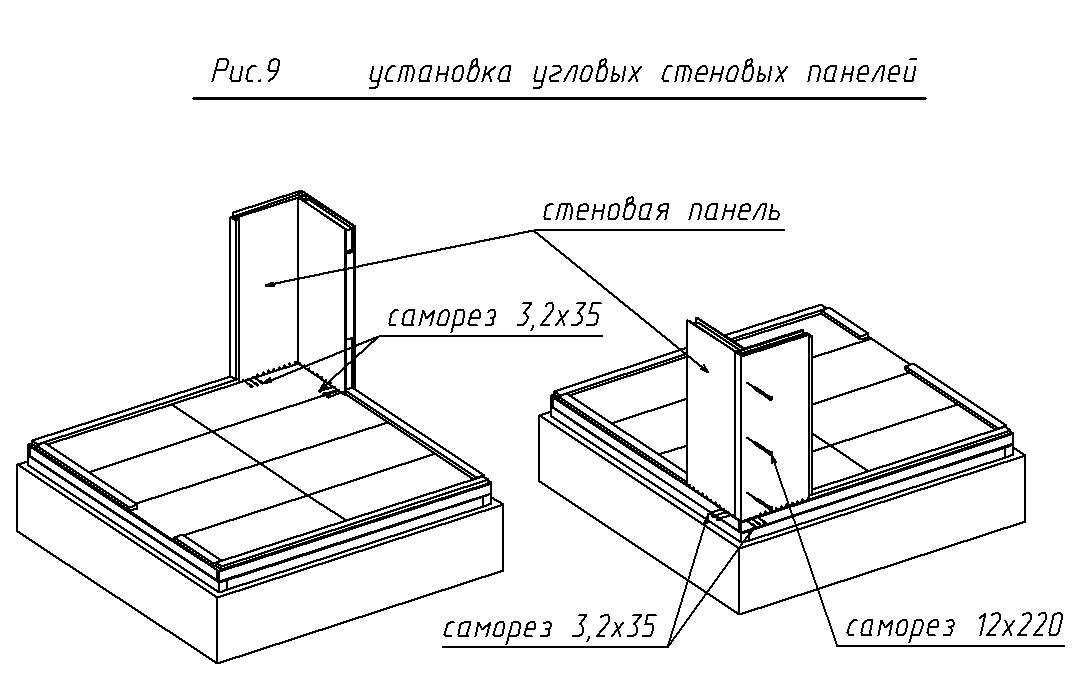

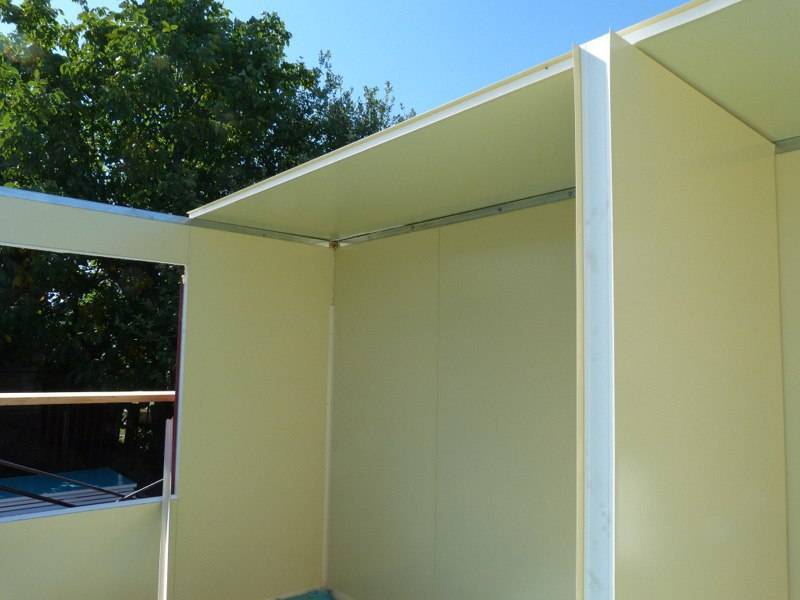

Стеновые сэндвич-панели и некоторые особенности их монтажа
Чтобы было проще понять технологию монтажа стеновых панелей, предлагаем вам ознакомиться с пошаговой инструкцией и фотопримерами.
| Иллюстрация | Описание действия |
 | Первым делом по каркасу проклеивается специальная уплотнительная (демпферная) лента. Она обеспечит дополнительную теплоизоляцию. Только после этого можно приступать к монтажу сэндвич-панелей |
 | Панель доставляется к месту установки и выравнивается. Фиксируется она при этом с помощью специальных зажимов с проушинами |
 | Проводится обязательный контроль по уровню горизонта, даже если направляющие снизу уже были выставлены. При необходимости, под нижний обрез панели подкладываются клинья |
 | Если всё в порядке, сэндвич-панель крепится к каркасу при помощи длинных саморезов. Предварительно металл лучше засверлить |
 | Винты завёрнуты, панель зафиксирована. Это значит, что зажимы можно снять и установить на следующем элементе. Именно так, одна за другой панели встают на место, образуя стену |
 | Когда все стены будут завершены, останется только тщательно пропенить оставшиеся просветы, установить доборные элементы, которые скроют угловые стыки и вертикальные швы |
А теперь, немного разобравшись с пошаговым объяснением порядка действий, стоит отметить нюансы, присущие каждому из этапов монтажа
Особенности подъёма сэндвич-панелей при помощи крана
Основная задача при зажиме панелей струбцинами с проушинами – не перетянуть винты, и, в то же время, не оставить их слабыми. В первом случае металл прогнётся, что приведёт к нарушению герметичности стыков лицевых слоёв. Это значит, что внутрь будет просачиваться вода, пропитывая утеплитель и разрушая его. Во втором случае, при слишком слабой затяжке панель может попросту выскользнуть при подъёме, что очень опасно не только для здоровья, но и для жизни.
Продольные стыки должны быть идеально подогнаны. Что касается поперечных швов, то здесь допускается небольшое расхождение, которое впоследствии будет закрыто доборами (фасонными элементами).
Фасонные элементы для сэндвич-панелей довольно разнообразны ФОТО: stroy-stal.com.ua
Крепление сэндвич-панелей к каркасу
При фиксации элементов также не следует перетягивать винты. Это приведёт к вмятинам, а значит, доборы попросту не смогут плотно закрыть щели.
Устройство сэндвич-панелей
Сэндвич-панели представляют собой два слоя листовых материалов (профилированный металл, ПХВ, ОСП или магнезитовые плиты), между которыми установлен слой утепляющего материала (минвата, пенополиуретан, понополистирол и т.д.).
Размеры плит бывают разными, при ширине 1-1,2 м длина панели может быть от 50 см до 13,5 м. Толщина панелей зависит от размеров утеплителя и составляет от 5 до 25 см. Такие габариты при малом весе (квадратный метр самой толстой панели весит всего 42 кг) позволяют строить здания за считанные дни или часы.
Наиболее распространенными являются панели с внешними слоями из профилированного металла толщиной 0,5-0,7 мм. Поверхность имеет защитно-декоративное полимерное покрытие, устойчивое к внешним воздействиям, предохраняющее металл от коррозии.
Изготавливаются два вида панелей:
- Стеновые. Они имеют небольшую высоту волны профиля, выдерживают большие нагрузки на сжатие или на сдвиг. Замковое соединение фальцевое.
- Кровельные. Изготавливаются с повышенной высотой профиля (обычно трапециевидной формы). Замковое соединение обеспечивает перекрывание лицевого слоя внахлест на одну волну.
Соединение панелей производится при помощи замковых профилей, наносимых на боковые кромки. Торцевые стороны обычно открыты, при монтаже стыки заполняются герметиком и поверх устанавливаются специальные нащельники. Монтаж панелей производится на опорную конструкцию — каркас, несущая способность которого обеспечивает прочность и устойчивость стен и кровли ко всем нагрузкам.
ОБРАТИТЕ ВНИМАНИЕ!
Существуют виды сэндвич-панелей, которые имеют самонесущие свойства и не нуждаются в каркасе.
Фото сэндвич-панелей:
Преимущества
Здание из легких панелей и металлического каркаса можно возвести примерно за один месяц. При этом можно построить здание своими руками любого размера или любой формы.
В чем же заключаются достоинства каркасного строительства:
- Детали будут изготовлены заранее, а процесс их изготовления будет иметь место в заводских условиях;
- Во время проектирования, будет просчитан и вес всего сооружения. Благодаря этому можно определить, какой тип фундамента необходим, а также определить, какие материалы нужны для его возведения;
Монтаж
- Элементы здания имеют небольшой вес, также выделяются своей компактностью. Благодаря этому не придется арендовать много транспорта для перевозки материалов;
- Для того чтобы собрать каркас для сэндвич панелей не нужно использовать тяжелую технику;
- После осуществления работ, на строительной площадке практически не останется мусора и отходов строительного характера;
- Использовать каркас под сэндвич панели можно в независимости от времени года, как видно на фото. Для стен не нужны растворы, которые требуют определенное время для того чтобы они застыли;
- Большие пролеты можно установить без того, чтобы использовать конструкции опорного характера.
Возводим постройку из сэндвич-панелей – пошаговое руководство
Начинаем строительные работы с обустройства пола. Подготавливаем брусья. Из них вы сделаете шипы-балки и лаги для напольного основания. Если используются СИП толщиной 22,4 см, сечение брусьев берите 20х5 см, если применяются изделия 17,4 см – 15х5 см. На данном этапе нужно выполнить грамотный расчет. Длину балки берем такую, чтобы она без проблем помещалась в паз венцового бруса и при этом полностью укладывалась на фундамент. Подрезаете (если есть необходимость) панели, делаете зазор (около 2–2,5 см) между поверхностью утеплителя и краем SIP. Приступаете к сборке напольного основания.
Сращивание СИП осуществляется в ряд на требуемую длину. Пазы сэндвич-панелей обрабатывайте монтажной пеной (ее излишек несложно удалить и отмыть с поверхности). Затем ставите балку. Ее следует хорошо прижать и выдержать под давлением 5–10 секунд. После этого закрепляйте балку шурупами 3,5х40 мм (используйте метизы, предназначенные для работ по древесине) либо саморезами с цинковым покрытием. Дистанция между крепежными элементами – до 15 см. Устанавливаете вторую панель со стороны балки, затем третью и все последующие.
После обустройства пола начинайте возводить стены. Устанавливаете лежень (направляющую доску 5х20 см) горизонтально на напольное основание, фиксируете ее саморезами. По проекту, который определяет расположение СИП, приступаете к монтажу сэндвич-изделий, начиная операцию с углов. Друг с другом панели крепятся саморезами 1,2х22 см, пазы и нижние торцы изделий заполняются монтажной пеной. Между монтируемой и ранее смонтированной SIP дополнительно вставляют доску (ее сечение – 5х20 см) и фиксируют ее все теми же саморезами.
Далее устанавливаете венцовый брус на верхнюю часть панелей, к нему крепите кронштейнами, уголками либо методом врубки перекрытия и монтируете кровлю. Если строительство выполняется своими силами, лучше устанавливать СИП на мауэрлат – это простой и надежный в возведении архитектурный элемент здания. Наглядно вся последовательность действий по строительству жилища из сэндвич-панелей представлена на видео.
Сложности самостоятельного изготовления
Обеспечить качественное самодельное исполнение достаточно сложно. Есть риск, что материалы плохо склеятся между собой, что приведет к отслоению и значительному ухудшению эксплуатационных характеристик.
Основные сложности заключаются именно в прессовании изделия:
- Во-первых, добиться равномерного распределения нагрузки при соединении элементов ручным способом сложно. Вместо пресса некоторые используют механические захваты. Такой метод позволяет достичь нужного давления – 0,3 кг/кв. м. Высота «пирамиды» из панелей во время прессования не должна превышать 1,2 м.
- Во-вторых, скорость высыхания клея требует от исполнителя быстроты и точности действий. Некоторые домашние умельцы пытаются увеличить период полимеризации состава, понизив температуру и повысив влажность в помещении.
Технология сборки сэндвич-панелей достаточно проста, особых навыков и умений не потребуется. А вот наличие оборудование существенно улучшит качество изделий.
Плюсы сэндвич панелей
Рассмотрим:
- Сравнительно небольшой вес конструкции и высокая функциональность (функция защиты сочетается с функцией теплоизоляции). Более легкие стены не требуют установки массивного фундамента, что значительно экономит средства и материалы.
- Качественная теплоизоляция.
- Широкий выбор цветовых вариантов.
- Достаточно легкий простой и недорогой монтаж панелей.
- Низкая горючесть, что расширяет возможности применения материала.
- Устойчивость к внешнему воздействию погодных условий.
- Сравнительно хорошие характеристики безопасности.
- Вероятность монтажных работ при любых температурах.
- Хорошая звукоизоляция.
