Стоит ли ставить магнитные замки для межкомнатных дверей: Виды с пассивным механизмом

Как выбрать магнитную защелку для балконной двери

Решение купить одну, но мощную защелку, также не исключает вариант установки нескольких более слабых магнитных защелок на одну балконную дверь. Ставят их сверху и снизу для более плотного прилегания двери. Тем более ставятся они на торцы, и спрятать их (не трогая основную ручку внутреннего замка) не составит большой проблемы.

Есть правда один недостаток такого монтажа: если товар окажется сомнительного качества, то со временем разница усилия магнитов (верхней и нижней защелкой) потеряет баланс, и одна из накладок будет притягивать слабее, что придаст дополнительные неудобства по замене.

Обычно ставят одну накладную версию защелки (дополнительную), предохраняющую от открывания детьми, а также для плотного прилегания к раме дверной створки при открытом замке. Но в продаже есть и другие защелки в виде внутренних замков.

Установка магнитных замков на межкомнатную дверь

Достоинство дверных замков магнитного типа — в простой процедуре их врезки и установки на створу и короб. Сам процесс схематично можно представить следующим образом:

Проверьте комплектацию по приложенной инструкции, предварительно убедитесь, что и ручка, и защелка исправны, не имеют дефектов и повреждений.
Определите, на какой высоте от уровня пола будет установлена фурнитура. Стандартно это 0,9-1 м.
Что касается врезки защелки магнитного типа, она практически повторяет врезку обыкновенной защелки. Вооружившись фрезером, сделайте под лицевую планку элемента выборку на торце створки. Можно, конечно, действовать и простой стамеской, но таким способом работа выглядит не совсем аккуратной.
Далее в том же торце делается более глубокая выборка — под «тело» самого замка. Ориентируйтесь на размеры механизма, постоянно прикладывайте его к углублению по ходу работы, чтобы не убрать лишнего.
Следующий этап: просверлить в створе отверстие под квадрат — штырь, с помощью которого соединяются внешняя и внутренняя ручки.
Теперь в уже полностью подготовленное углубление в полотне остается вставить магнитную защелку. Если нет никаких нареканий к работе, то можно сразу же крепить на шурупы-саморезы.
Далее на том же полотне устанавливаются ручки. Первая (и самая легкая) часть работы осталась позади.
Переходим к этапу, который вызывает больше всего вопросов у начинающего установщика, — к монтажу ответной планки.
Прикройте створу и на брусе косяка отметьте верхний и нижний предел магнитного язычка.
Теперь вам нужно приложить к намеченному контуру ответную планку таким образом, чтобы магнитный язычок мог в ней легко оказаться, если бы вы повернули планку к нему лицевой частью.
По ходу этой примерки отметьте теперь верхний и нижний контур выборки в косяке под ответный элемент.
Как говорят мастера: если поставить ответную планку точь-в-точь по центру четверти, этого уже достаточно, чтобы язычок при затворении створы оказывался в своем законном «гнезде», а вся дверь — плотно и без проблем закрывалась.
Отверстие под планку выделывают или тем же фрезером, или перьевым сверлом на 16.
После того, как выборка готова, остается поместить в нее ответную планку.
Закрепите элемент с помощью пары саморезов.
Теперь еще одна ответственная процедура: проверить, насколько точно заходит язычок в ответную планку. Для этого нужно несколько раз открыть-закрыть дверь и вынести уже свой справедливый вердикт.
Если что-то пошло не так, ситуацию можно исправить. По факту просверлите в косяке отверстия под саморезы выше-ниже, правее-левее, а на месте старых углублений забейте подходящие по цвету и фактуре чопики.
После того, как вы добились идеального закрывания, можно сделать результат работы более эстетичным — утопить ответную планку в коробе заподлицо, чтобы она не выделялась на плоскости косяка. Но не все установщики рекомендуют это делать. Проблема в том, что с течением времени и коробка, и дверь могут несколько изменить свою геометрию. Магнитный замок станет хуже закрываться или перестанет работать вообще. В тех случаях, когда мастер не заглубил для пущей эстетики планку, ее можно передвинуть по косяку в нужном направлении и столь малыми жертвами решить проблему.

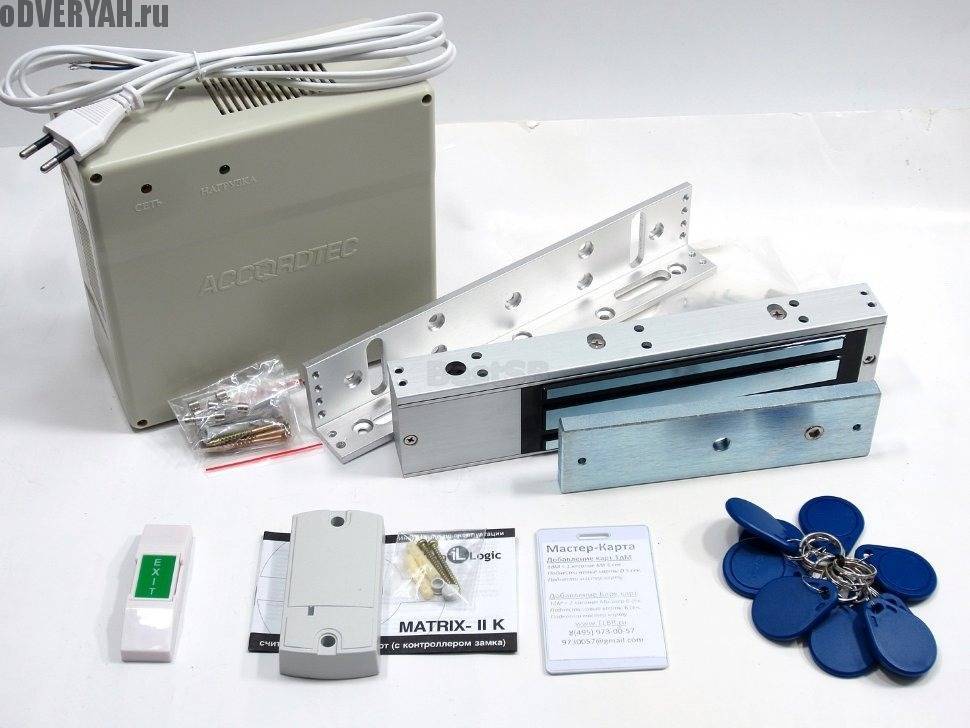

установка электромагнитного замка

Что такое магнитный замок?

Для начала необходимо разобраться, что собой представляет магнитный замок. Основа его работы – магниты. Внутри двери находится магнит. Сверху его покрывает металлическая пластина. При открытии двери ручка сдвигает металлическую перегородку и магнит. Вследствие этого дверь открывается. Такая разновидность замков устанавливается на межкомнатные двери. Но нужно учитывать тот факт, что такая дверь не может замыкаться. Пожалуй, это один минус, который может быть у замков данного плана.

По виду магнитные замки разделяют:

пассивные (подходят для шкафчиков);
встраиваемые (для межкомнатных дверей);
электромагнитные (для входных дверей).

Особенности установки в межкомнатные двери

В принципе, если пользователь обладает минимальными навыками в области столярных или плотницких работ, то монтаж не составит большого труда. Для выполнения будет необходим следующий инструментарий:

Комплект отверток;
Электродрель и сверла;
Молоток;
Шуруповерт;
Фрезер ручной;
Измерительные приспособления;
Стамеска;
Карандаш (строительный маркер).

Пошаговый порядок проведения работ:

Обычно, магнитный замок монтируется на высоте от 90 до 110 сантиметров от пола. На дверном торце размечают площадь, где будет находиться ниша для замочного устройства. В случае, если в замке предусмотрена ручка, то на фронтальной стороне обозначают место ее интеграции.
В отмеченном месте посредством электродрели проделывают сквозное отверстие для квадратного сечения стержня, который должен сцепить ручки друг с другом с двух сторон.
В дверном торце вначале производят небольшую выборку для фронтальной замочной планки, затем высверливают нишу, куда будет помещен непосредственно механизм, при чем, данная ниша должна точно соответствовать его габаритам. Нишу также можно проделать с помощью ручного фрезера. В противном случае, применяются перьевые сверла, а также стамеска и молоток.
Далее следует отметить место прикрепления замка. В этих целях его устанавливают в подготовленную ранее нишу и местах крепления, а для саморезов высверливают отверстия.
Непосредственный монтаж замка. Его вставляют в нишу и закрепляют надлежащим образом на дверном торце. Если имеется ручка, то ее устанавливают в дверях, после чего проверяют полноценность работы всей системы в целом.
Установка ответных элементов. В случаях, когда замок не имеет язычка, то напротив него на коробке двери попросту устанавливают планку ответную. Если ригель имеется в наличии, то необходимо предварительно создать место на рамке для его входа. Аналогично, для этого можно использовать или фрезер, или сверла, или стамеску с молотком. После, остается лишь укрепить планку и проверить работоспособность замка.

Монтаж

Чтобы произвести установку замка на комнатную дверь, достаточно взглянуть инструкцию, которая прилагается в упаковке к каждому запорному устройству. Но к сожалению, не всегда можно понять смысл указанных действий, поэтому приходится руководствоваться своими предположениями. Особенно тяжело это делать с моделями врезных замков. Чтобы не допустить ошибок при монтаже, предлагается подробно рассмотреть способ крепления.

Для начала необходимо подготовить инструменты:

шуруповерт;
дрель и набор сверл, в том числе перьевых;
линейка;
простой карандаш;
маркер;
стамеска.

Для того чтобы выполнить монтаж таких устройств, нужно следовать рекомендациям, описанным ниже.

Необходимо нанести разметку на дверном полотне. Чтобы создать благоприятные условия, лучше всего снять дверь с петель. Затем выполняются отметки верхней и нижней границы запорного механизма. Эти действия требуется соблюсти, чтобы подготовить нишу.

Следующий шаг требует избавиться от лишней древесины полотна. Лучше всего для этой работы подойдет электрический фрезер. Аналогом послужит стамеска с молотком.
В местах отметок требуется просверлить отверстия для ручек и креплений. Ниша готова – можно установить корпус запорного устройства.
Затем необходимо произвести разметку ответной планки на дверной коробке. Маркером прокрашивается кончик язычка замка, зажимается с помощью ручки и закрывается дверь. В этом состоянии необходимо отпустить ручку, чтобы язычок соприкоснулся с косяком, выполняется отметка маркером. После этого дверь открывается. К выделенной отметке подводится ответная планка, отмечается ее контур и места креплений.

С помощью молотка и стамески выбивается отверстие для язычка, а поверх него прикручивается ответная планка.
Как только основные работы закончены, необходимо провести тестирование установленного механизма. Если будут недочеты, то необходимо сразу исправить ошибки.
Затем производится установка ручек.

Преимущества

Данные дверные замки имеют ряд неоспоримых преимуществ. Среди них можно отметить следующие:

простая конструкция дает возможность избавиться от главной проблемы, присутствующей во всех остальных видах замков – это отсутствие подпирающей пружины, что часто выходит из строя;
отсутствие выступающей части, так называемой собачки, что есть во всех остальных видах замков, упрощает использование магнитных приспособлений;
двери открываются практически бесшумно.

Также в этом типе механизма нет трущихся между собой деталей, поэтому им не требуется смазка, замок можно ставить не только на межкомнатные полотна, но и для выхода на террасу или балкон, где будут на него воздействовать низкие температуры. Само устройство можно смонтировать самостоятельно. Большинство этих приспособлений имеют стандартные размеры, которые подходят для всех видов дверей.

Если на полотне уже стоит какой-либо замок, то в паз от него с вероятностью на 99% можно будет ставить магнитный замок. Для этого необходимо только удалить старый и установить новый механизм, оснастив и коробку новой дверной планкой.

Виды замков для межкомнатных дверей

В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:

Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
Круглые, в конструкции которых присутствует специальная ручка-кноб.

Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:

шпингалеты;
фалевые;
защелки с фиксатором;
врезного типа;
накладные;
магнитные.

Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.

Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:

МДФ шириной 35 мм.
МДФ шириной 45 мм.
Деревянная дверь новой конструкции (ширина филенок от 50 мм).
Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.

Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.

Плоские

Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.

В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.

Круглые

Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.

Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.

Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.

Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ – 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.

Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.

Это интересно: Как врезать замок в двери

Какими бывают ручки-защелки

В зависимости от назначения помещения, в котором устанавливается дверь, используют следующие виды запорных межкомнатных механизмов:

Простые защелки имеют самую простую конструкцию – это специальный ролик в комплекте с пружиной и магнитом. Такой механизм чаще всего устанавливается в помещениях с необходимостью неограниченного доступа. Он предотвращает возможность самопроизвольного открытия дверей из-за сквозняка и не дает двери захлопнуться.
Защелки с фиксатором. Помимо защелки, механизм снабжен еще и фиксатором, который препятствует открытию двери снаружи. Такой запорный механизм больше всего подходит для ванной комнаты и туалета. К выбору этих изделий стоит подходить с особой тщательностью, так как если однажды устройство даст сбой, можно по случайности оказаться запертым в помещении. Перед установкой стоит убедиться, что все работает плавно, язычок защелки ходит свободно, а пружинный механизм обладает достаточной силой для возвращения язычка в исходное положение. Распространенной защелкой с фиксатором является ручка-кноб – это один из самых бюджетных вариантов запорного механизма. Он представляет собой конструкцию из двух ручек (округлой формы или с нажимным механизмом) с вмонтированными в них защелками.
Врезные замки устанавливаются в межкомнатные двери лишь в том случае, если есть необходимость запирать дверь как снаружи, так и изнутри. Механизмы отличаются простотой конструкции. При приобретении убедитесь, что все элементы работают плавно и бесшумно.
Магнитные замки – это один из самых современных запирающих механизмов. Принцип такого устройства заключается в удержании двери в закрытом положении с помощью мощного магнитного устройства, которое выдвигается и задвигается при помощи поворотной или нажимной ручки. Такая защелка состоит из двух частей: магнитной планки, которая устанавливается на самой двери, и металлической планки, которая крепится на дверном коробе.

Виды магнитных замков

Специалисты выделяют две разновидности подобных устройств:

Пассивный магнитный замок. Он считается подходящим вариантом исключительно для межкомнатного использования. Он может применяться как в шкафах, так и дверях-гармошках. Особенностью пассивных элементов является то, у них нет высокой удерживающей силы. Поэтому открываются они просто. Достаточно потянуть ручку, магнит отцепляется, а дверца открывается.
Второй тип более сложный. Электромагнитные приспособления подходят уже для большей защиты. Они часто применяются для установки на дверь в подъезд. Но иногда могут быть использованы и для входа в квартиру. В электромагнитных устройствах бывают и электрические, и механические элементы. Они могут отличаться по сложности монтажа и принципу открывания. Но наибольшей популярностью пользуются те варианты, для которых нужны карточки или специальные магнитные ключи.

Постепенно набирают популярность и элементы, которые умеют считывать биометрические данные. Т. е. доступ в помещение будет возможен после считывания данных отпечатков пальцев или целой ладони.

Но это сложные и дорогие варианты, поэтому большинство людей ограничиваются магнитными замками с карточками или специальными ключами. Эти устройства не лишены недостатков, но положительных качеств у них намного больше.

Градация и комплектация

В зависимости от типа замка будет осуществляться и его комплектация

Но важно помнить о том, что главной задачей устройств является защита помещения, поэтому при выборе нужно в первую очередь обратить внимание на качество и надежность. Сейчас в этой сфере существуют свои лидеры, которые предлагают качественные магнитные замки по приемлемым ценам

Комплектация может меняться, когда речь идет о том или ином типе устройства

Например, к пассивному замку кроме двух самых важных элементов (магнита и металлических уголков) может больше ничего не прилагаться. С электромагнитными вариантами все сложнее. Тут, как минимум, комплектация должна включать набор электронных ключей или карт. Сюда же всегда прилагается кодовая панель для программирования и доступа к двери в экстренных ситуациях

Комплектация может меняться, когда речь идет о том или ином типе устройства. Например, к пассивному замку кроме двух самых важных элементов (магнита и металлических уголков) может больше ничего не прилагаться. С электромагнитными вариантами все сложнее. Тут, как минимум, комплектация должна включать набор электронных ключей или карт. Сюда же всегда прилагается кодовая панель для программирования и доступа к двери в экстренных ситуациях.

Если магнитное устройство будет устанавливаться на КПП, комплектация может иметь дополнительные устройства, например, контроллер для удаленного доступа. К этому должен прилагаться и радио-модуль, чтобы получить возможность дистанционного управления.

Проблемой большинства магнитных устройств является то, что для их исправного функционирования требуется электроэнергия, в противном случае его можно будет открыть без малейших усилий. В результате помещение оказывается незащищенным. Поэтому специалисты настоятельно рекомендуют искать такие магнитные приборы, которые комплектуются источником бесперебойного питания, камерой видеонаблюдения или биометрическим считывателем.

Принцип работы электромагнитного замка

Проще всего работают пассивные магнитные устройства. Это самая простая конструкция из двух элементов, которые удерживаются рядом при помощи магнитного поля. Пока человек не потянет за ручку, створки будут плотно прижаты друг к другу.

Бывают и пассивные замки с механическими элементами. Тут идет одновременно две защиты, т. е. замок будет закрыт, пока не опустится ручка и не отъедет язычок. Одновременно с этим дверь держит и магнитный замок. Такие варианты часто устанавливаются на межкомнатных дверях.

Функционирование электромагнитного механизма более сложное. Тут обязательным элементом является наличие электрического тока, который и удерживает дверь закрытой. Напряжение подается до тех пор, пока не будет использован электронный ключ. Он на время отключает подачу тока, а магнитный прибор перестает держать дверь. При этом срабатывать будут только те ключи, которые запрограммированы непосредственно под замок, они наиболее надежны.

Как отрегулировать петли на межкомнатной двери?

Для рабочих операций с петлями может потребоваться специальный инструмент – набор отверток, пассатижи, а также ключи типа звездочки и шестигранника. Конкретные устройства подбираются под тип фурнитурного элемента. Существует два основных параметра установки петель – положение на плоскости (по горизонтали и вертикали) и глубина посадки. Самое сложное заключается в определении оптимальной позиции элемента. Для этого можно выполнить несколько тестовых посадок двери и проверки на работоспособность. Признаками корректного положения петли будут:

Легкое открывание/закрывание створки.
Равномерность примыкания двери к коробу по всем краям.
Минимальные трения между створкой и брусьями коробка.
Сохранение стабильности положения для полотна.
Точный прижим двери с отсутствующими зазорами.

Как отрегулировать петли на межкомнатной двери? Работы над физической коррекцией положения петель могут заключаться в заделке, изменении или вырубке новых пазов для установки. Изначально фурнитура демонтируется, после чего набрасываются контуры ее новой позиции (по плоскостям или глубине), а затем выполняется монтаж. Но в любом случае постановка петель должна быть выдержана по вертикали и горизонтали. Паз необходимо удалять от краев на 1,5-2 см.

Общая информация

Устройство магнитных замков

При приближении полотна к притвору на расстояние в 15 см, происходит примагничивание противоположных частей замка и последующая фиксация ригеля в ответной планке. Открывание механизма производится вращением ручки замка, производящим отведение язычка в корпус замка.

Виды магнитных замков

Затвор, имеющий пассивный механизм, срабатывает на закрывание только под действием магнитного поля. При размыкании магнитов происходит открывание створки двери. Состоит из корпуса, ответной планки и магнита. Применяется в производстве мебели для фиксации дверей. Устанавливаются на поверхности деталей.
Замки, с пассивным механизмом встраиваемые в детали дверей. Механизм открывается поворотом ручки. Ригель фиксируется на поверхности ответной планки или входит в паз. Тем самым фиксируется полотно двери в закрытом положении. Для надёжного запирания, возможен вариант устройства дополнительного запорного механизма в едином корпусе замка с ключом. Он фиксирует магнитный ригель или стопорит движение ручки. Подходит для межкомнатных дверей обычного жилья и входных дверей в номера отелей.
Электромагнитные замки. Мощное устройство для обеспечения контроля доступа в помещение. Используется для мест общественного пользования, проходных предприятий, входов складских помещений.

Магнитные замки для внутренних дверей

Для запирания межкомнатных дверей используются пассивные встраиваемые магнитные замки.

Применение магнитных затворов имеет ряд положительных свойств:

При закрытии отсутствует звук щелчка. Закрываются они бесшумно.
Продолжительный срок службы за счёт отсутствия трения и движущихся деталей. Они в принципе отсутствуют.
Простой способ монтажа.
Возможна установка самостоятельно своими руками.
Небольшие размеры корпуса позволяют без труда устанавливать приспособление в деревянный брус.
Ригель не может оставаться в выдвинутом состоянии. Это позволяет избежать деформации механизма или порчи деталей двери.
Не требует частого обслуживания.

Виды магнитных замков с пассивным механизмом

Мебельная магнитная защёлка. Устанавливается как мебельная фурнитура. Монтируются они на виду в проёме или скрытым способом. Имеют небольшую силу притяжения. Размыкаются лёгким движением руки.
Врезной пассивный замок с магнитным ригелем размыкаемый поворотом рукоятки. Монтируется данная конструкция в межкомнатных дверях, кухонной двери, в двери сантехнических узлов. Язычок входит в углубление ответной планки с магнитом. Не применяется для входных дверей. Имеет для этих целей простую конструкцию с низкой степенью защиты.
Магнитный замок защёлка с дополнительным фиксирующим ключевым механизмом. Конструкция имеет несколько степеней защиты. Устанавливается на двери в хозяйственные помещения, на входные двери в подвал, в двери выхода на веранду и балкон. Не применяется для дверей общего входа в помещение.

Особенности монтажа

Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.

Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.

Монтаж накладного запора

Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.

Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.

Монтаж врезного запора

Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки

Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя.
Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки.
Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки.
Поместить в замок элементы питания, а затем поместить его в подготовленное углубление.
Закрепить и выполнить несколько тестовых открытий и закрытий.

Особенности подключения

Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.

Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.

При подключении к домофонным системам следует проконтролировать следующие аспекты:

Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
Рабочее напряжение домофона и замка должно совпадать.
Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
Если мощности не хватает, устанавливается дополнительное реле.
Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.

При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.

Установка магнитной защёлки (как установить магнитный замок)

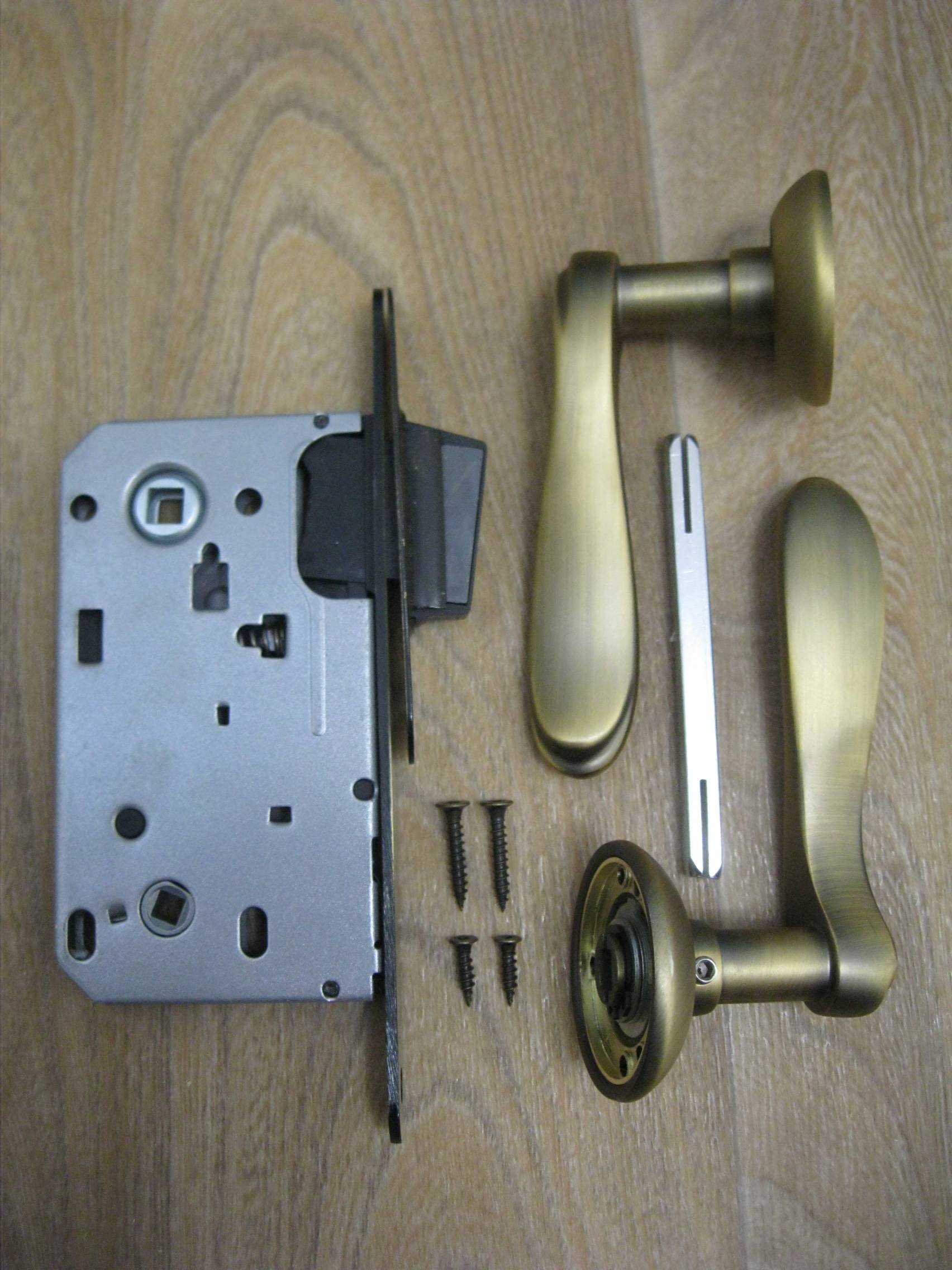

Проверив комплектацию и исправность ручек и защёлки, начинаем с определения уровня высоты ручек над полом, обычно это 95-100 см.

Врезка тела магнитной защёлки в дверь мало чем отличается от той же процедуры с обычными защёлками. Об этом подробно описано здесь. То есть, определившись с высотой ручек над полом, делаем относительно этой метки выборку при помощи фрезера для лицевой планки защёлки.

Далее выборка под непосредственно тело замка.

Просверливаем отверстия для штыря-квадрата, при помощи которого соединяются ручки.

Вставляем защёлку в подготовленное место и крепим на саморезы.

А теперь начинается самое интересное. То, что до дрожи пугает неопытных установщиков в магнитных замках – ответная планка. Врезать тело защёлки в дверь мало, нужно ещё сделать так, чтобы она плавно и хорошо защёлкивалась. А это причина психологической травмы многих и многих мастеров, имена которых не сохранила история. Далее будут описаны секреты, которые помогут вам уберечь психику и довести дело до логического конца.

Прикройте дверь и отметьте на коробочном брусе верх и низ магнитного язычка.

Приложите ответную планку относительно меток так, чтобы язычок защёлки легко мог в неё войти, если ответную планку перевернуть лицом к замку. Отметьте верх и низ предполагаемой выборки под магнит.

Как правило, если ответную планку устанавливать точно по центру четверти, то этого бывает достаточно для того что бы язычок при закрывании попадал на своё место и дверь плотно и легко закрывалась. Высверливаем пером на 16 или фрезером отверстие под магнит ответной планки.

Вставляем ответную планку на своё место.

Закручиваем саморезы и проверяем, правильно ли попадает язычок в ответную планку. Для этого закрываем дверь. Возможно, ответную планку придётся сместить вправо или влево. Для этого просверливаем отверстия для саморезов чуть левее или правее, в старые отверстия вставляем деревянные чопики.

Далее, после того как вы получили хорошее закрывание двери, ответную планку можно углубить заподлицо с плоскостью коробки. Но я бы не советовал этого делать, так как двери и коробка со временем могут немного поменять свою геометрию и замок перестанет закрываться. Если не углублять ответную планку то её легко можно будет передвинуть немного вправо, влево, вверх, вниз и тем самым исправить положение.

Магнитный замок на своём месте.

Приятной вам врезки.

Мне пришло письмо, в котором установщик дверей написал о том, какая это дикость и варварство – устанавливать ответную планку магнитного замка при помощи перьевого сверла. Объясняю, что статья написана не только для супер-супер-супер-пупер профессионалов, но и для людей, которые ручной фрезер в глаза не видели и покупать не собираются. И таким людям необходимо врезать замок имеющимся под рукой простым инструментом. Но на всякий случай, чтобы больше никого не смущать, прилагаю фото паза под ответку магнитного замка, сделанную фрезой на 16.

Присоединяйся к нам

5 комментариев

игорь Август 14, 2014 (1:42 пп)

ответная планка углублена заподлицо с плоскостью коробки а нужно передвинуть чуть в право чем же закрыть шель которая останется

Шпаклёвкой по дереву или мебельным воском.

да хоть пластилином, лишь бы в цвет попасть.

Врезку магнитной защёлки сделал по инструкции.Hо язычок на магнит не реагирует тоесть не выдвигается.До установки выдвигался.Что делать в чём ошибка Заранее благодарюV

Саморезы, которыми крепиться ручка, слишком длинные и зажимают защелку. Используйте крепеж покороче.

Преимущества

Данные дверные замки имеют ряд неоспоримых преимуществ. Среди них можно отметить следующие:

простая конструкция дает возможность избавиться от главной проблемы, присутствующей во всех остальных видах замков – это отсутствие подпирающей пружины, что часто выходит из строя;
отсутствие выступающей части, так называемой собачки, что есть во всех остальных видах замков, упрощает использование магнитных приспособлений;
двери открываются практически бесшумно.

Преимущества

Электромагнитный

Если говорить об основных преимуществах, то это:

Отсутствие выступающих элементов (ригель расположен в самом замке) позволяет применять такие замки как на дверных конструкциях левостороннего открывания, так и правостороннего, при этом магнитная защелка не пере устанавливается (это невозможно на механических замках).
Такой замок практически полностью бесшумен, что объясняется минимальным присутствием движущихся элементов. Это очень удобно для комнат, в которых желательна тишина, к примеру, в спальне и детской.
Длительный срок эксплуатации и надежность, что достигается за счет конструктивных особенностей магнитных замков, устанавливающихся на межкомнатных дверях. Были проведены технологические испытания и получены следующие результаты: обычная магнитная защелка-замок способна выдерживать порядка 200-250 тысяч циклов открытия-закрытия.
Удобство в эксплуатации, выражающееся в плавности хода ручки и минимальной амплитуде проворачивания для открытия. Сравните сами – чтобы открыть дверь с механическим замком, требуется поворот ручки на 60 градусов, то время как для магнитной модели достаточно 25 градусов.
Красивый и привлекательный внешний вид. В сравнении с теми же механическими устройствами, магнитные способны похвастать более презентабельным дизайном.

Как сделать магнитные замки для межкомнатных дверей: Устройство и Виды

Как выбрать магнитную защелку для балконной двери

Установка магнитных замков на межкомнатную дверь

Что такое магнитный замок?

Особенности установки в межкомнатные двери

Монтаж

Преимущества
