Выполнение узла соединения стропил в коньке
Одним из основных узлов стропильной системы является место соединения элементов в коньке. Это одна из тех частей, которая отвечает за прочность всей конструкции. Ее неправильное выполнение, как правило, влечет за собой возникновение аварийной ситуации. От крепления стропил в коньке зависит, будут ли стропильные ноги расходиться к низу под воздействием собственного веса. Для выполнения узла соединения стропил в коньке используются следующие способы: встык, на прогон, внахлест.
Соединение стропил в коньке встык
Для того чтобы выполнить соединение стропил в коньке встык, необходимо срезать деревянные элементы под углом, который будет соответствовать углу наклона ската. Для соединения стропил между собой необходимо использовать гвозди. Забивать гвозди следует таким образом, чтобы образовался угол. Такой способ позволит крепежному элементу проникнуть в противоположную часть деревянного бруса. Для придания конструкции большей надежности используются накладки из металла и дерева. Чтобы закрепить накладку из дерева потребуются гвозди, а накладку из металла – болты.
Соединение стропил в коньке на прогон
При выполнении данного вида соединения, упор стропильных элементов осуществляется на брус конька крыши. Соединение стропил в коньке на прогон подходит только в том случае, если расстояние между стенами большое и длина стропил превышает более 4,5 м, а также, если владелец не планирует использовать чердачное помещение по назначению или оно отсутствует вовсе. Ведь для установки конькового бруса потребуется монтаж опор.
Соединение стропил в коньке внахлест
Наиболее распространенным способом соединения стропил в коньке является соединение внахлест. В данном случае стык будет находиться на боковой поверхности, а не на срезе конька. В качестве крепежного элемента используются болты или шпильки с шайбами. Ни в коем случае нельзя использовать гвозди!
Вышеперечисленные способы соединения стропил между собой по длине и в коньке позволяют получить надежную стропильную конструкцию. От надежности стропильной конструкции зависит безопасная эксплуатация кровли в любых условиях. С помощью данных методов можно создать крышу любой сложности, при этом используя стандартные строительные материалы и крепежные элементы.
Делаем соединение встык
Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:
Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
Далее, торцы состыковываются и сращиваются с помощью накладок
После чего закрепляются гвоздями;
Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала
Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.
Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение. В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.
Видео по теме:
Требования строительных норм и правил к сращиванию стропил
Неумелое сращивание стропил по длине может не только резко понизить их устойчивость к изгибающим нагрузкам, но и стать причиной полного разрушения конструкции. Последствия такой ситуации очень печальные. Строительные правила предусматривают определенные закономерности во время выбора размеров крепежа, мест его установки и длины накладок. Данные взяты с учетом многолетнего практического опыта.
Сращенные стропила будут намного прочнее, если для их соединения использовать не гвозди, а металлические шпильки. Инструкция поможет сделать самостоятельный расчет соединения. Достоинство метода – универсальность, с его помощью можно решать проблемы не только с удлинением стропил, но и с наращиванием иных элементов кровли. Специализированные компании выполнили черновые расчеты и собрали данные в таблицу, но в ней указываются только минимально допустимые параметры.
Таблица расчетов узлов и соединений
На практике рекомендуется всегда делать запасом по прочности. Как определяются параметры сращивания стропил?
Диаметр и длина шпилек. В любых случаях диаметр шпилек должен быть ≥ 8 мм. Более тонкие не обладают достаточной прочностью, использовать их не рекомендуется. Почему? В металлических соединениях диаметр шпилек рассчитывается на усилия растяжения. Во время стягивания металлические поверхности настолько сильно прижимаются между собой, что удерживаются за счет силы трения. В деревянных конструкциях шпилька работает на изгиб. Отдельные доски нельзя стянуть с большим усилием, шайбы проваливаются в доску. Кроме того, во время изменения показателей относительной влажности доски изменяют толщину, за счет этого уменьшается усилие стягивания. Шпильки, работающие на изгиб, должны иметь большой размер. Конкретный диаметр шпильки нужно определять по формуле dш = 0,25×S, где S – толщина доски. К примеру, для доски толщиной 40 мм диаметр шпильки должен быть 10 мм. Хотя это все довольно относительно, нужно иметь в виду конкретные нагрузки, а они зависят от многих факторов.
Длина нахлеста досок. Этот параметр всегда должен быть в четыре раза больше ширины досок. Если ширина стропил 30 см, то длина нахлеста не может быть менее 1,2 м. Мы уже упоминали, что конкретное решение принимается мастером с учетом состояния пиломатериалов, угла наклона стропил, расстояния между ними, веса кровельных материалов и климатической зоны расположения здания. Все эти параметры оказывают большое влияние на устойчивость стропильной системы.
Расстояние между отверстиями для шпилек. Крепеж рекомендуется фиксировать на удалении не менее семи диаметров шпилек, от края доски расстояние должно быть не менее трех диаметров. Это минимальные показатели, на практике рекомендуется их увеличивать. Но все зависит от ширины доски. Нельзя за счет увеличения расстояния от края слишком уменьшать расстояние между рядами шпилек.
- Количество стягивающих шпилек. Есть довольно сложные формулы, но на практике ими не пользуются. Мастера устанавливают два ряда шпилек с учетом расстояния между ними, отверстия располагаются в шахматном порядке.
Количество шпилек в узле
Способы сращивания
Существует несколько способов сращивания, однозначно лучшего или худшего нет. Мастера принимают решения с учетом своих навыков и конкретного места размещения стыка.
Таблица. Способы сращивания стропил.
| Метод сращивания | Краткое описание технологии |
| Косой прируб | Применяется на досках толщиной не менее 35 мм. Довольно сложный метод, требует практического опыта выполнения плотницких работ. По прочности соединение самое слабое из всех существующих. Преимущество – экономия пиломатериалов. Практически на стройках применяется очень редко. |
| Встык | Длина стропильных ног увеличивается с помощью накладки. Накладка может быть деревянной или металлической. Если длина двух отрезков досок недостаточна по параметрам стропильной системы, то такой способ позволяет их увеличить. Соединение встык имеет самые высокие показатели прочности на изгиб, широко применяется во время строительства различных сооружений. |
| Внахлест | Внахлест. Две доски фиксируются с нахлестом. Самый простой метод, по прочности занимает среднее положение. Недостаток – общая длина двух досок должна быть больше проектной длины стропильной ноги. |
Схема спаренных стропил
В этой статье мы рассмотрим два наиболее простых и надежных метода сращивания: встык и внахлест. Косой прируб трогать нет смысла, его почти не используют из-за большого количества недостатков.
Схема стропильной конструкции
По периметру стены укладывается мауэрлат – брус, который принимает на себя часть несущей функции, равномерно распределяя на несущие стены. На него будут поставлены основания всех элементов конструкции.
Поперёк здания укладывают прогоны, такие же прогоны будут служить опорой для стропильных ног в середине сооружения.

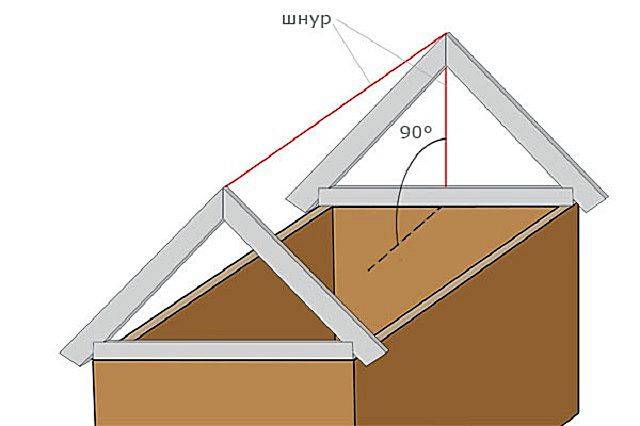

Поднимают, заранее смонтированные на земле, фермы, которые будут держать конёк и крепят к мауэрлату.
Ставят опоры для конька, укладывают конёк и крепят к нему диагональные, промежуточные стропила.
Укрепляют конструкцию с помощью подкосов, подпорок и ригелей.
Стойки под стропилаИсточник domdkm.ru
На конструкцию укладывают стропила, учитывая проектное расстояние между отдельными балками. Торцы ног упирают в мауэрлат, а верх запиливают и соединяют металлическим крепежом на скошенных углах. На готовое основание укладывают гидроизоляцию, утеплитель и кровлю.
Правильное расположение и способы соединения бруса гарантирует устойчивость при укладке утеплителя и кровли. Дальнейшая эксплуатация объекта во многом зависит от точного проектирования и правильно подобранных пиломатериалов.
Сращенные стропила предпочтительнее закладывать при монтаже крутых скатов крыши, где атмосферные нагрузки в разы ниже, чем на плоских скатах. Плоские скаты зимой нагружаются под действием снега, что давит на пиломатериал под кровлей.
Нижний узел опирания
В нижней части (сопряжение скатов крыши со стенами здания) стропила опираются на продольный брус, называющийся мауэрлатом. Его фиксируют в верхнем периметре стен такими способами, как:
- обвязка проволокой;
- надевание на закладные шпильки;
- вмуровывание в бетонную заливку, кирпичную кладку.
Варианты врубки стропил в балку.
В зависимости от схемы расположения стропил, нагрузки либо раздвигают стены здания, либо сжимают их. Жесткий узел соединения стропил с мауэрлатом имеет две разновидности:
- подпорный брус — стропила обрезаются под углом, опираются на мауэрлат внутри периметра здания либо за его пределами;
- врубка в опорный брус — величина седла ограничена третью высоты пиломатериала для сохранения несущей способности.
Статья по теме: Дизайн модной ванной комнаты – современные тенденции
Чтобы соединить на мауэрлате врубку, используется три метиза: один проходит сквозь всю толщину ноги под углом 90 градусов, два других крепятся по бокам. При опирании на мауэрлат первым способом боковой сдвиг исключается креплением с обеих сторон опорных уголков. Существует вариант опирания на затяжку, когда на мауэрлат ложатся поперечные балки, выходящие за периметр стен. Треугольная стропильная ферма опирается на эти балки, брус фиксируется аналогично врубке тремя саморезами либо гвоздями.
Они воспринимают усилия со стропильных ног, изменяют их направление на вертикальное, что благоприятно для ресурса коробки здания.
Для склонных к усадке деревянных коттеджей часто используется скользящий металлический крепеж. Он добавляет пиломатериалу необходимую степень свободы в продольном направлении. Эта технология обеспечивает максимальную ремонтопригодность кровли, все нагрузки компенсируются самой системой.
Схема поперечной схватки стропил.
Дополнительные элементы имеют собственные методы крепления:
- дощатый ригель пришивается к ногам внахлест;
- брусковый ригель врубается в седла обеих ног;
- стойки обычно врубают в ноги, соединяют уголками к балкам-стяжкам;
- коньковый прогон ввиду большой длины наращивается указанными выше способами;
- стропила врубаются седлами в коньковый прогон.
Шаблонная технология изготовления стропильных ферм всегда предпочтительнее сборки по месту. В этом случае скаты гарантированно имеют прямоугольную, а не трапециевидную форму, что облегчает укладку кровельного материала, обеспечивает максимальную эстетику восприятия.
При использовании врубки низа стропильных ног в мауэрлат седло может выпиливаться в любом элементе конструкции в зависимости от необходимой величины свеса карниза. На практике мауэрлат выпиливают реже, чем брус, из которого изготавливают стропила.
В вальмовых крышах каждая стропильная нога состоит из двух деталей, стыкующихся под углом друг к другу. Способы фиксации бруса, досок в этом случае не отличаются от вышеуказанных. Чаще всего используется метод в три доски с заполнением внутреннего пространства обрезками пиломатериалом такой же толщины.
Статья по теме: Как и чем склеить разбитую сантехнику?
Выбор скользящих креплений оправдан лишь в случае срубовой, каркасной технологии изготовления стен. Панельные, фахверковые конструкции не дают вертикальной усадки, поэтому стропила к мауэрлату, затягивающим балкам можно крепить жестко.
Соединение стропил со стеновыми конструкциями
Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны
Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание
Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.
Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.
Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.
Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .
Верхнее соединение стропил между собой производится одним из следующих способов:
- стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
- посредством к коньковому брусу;
- боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.
Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.
Виды сращивания стропил в коньке
Всего есть три способа, как это сделать:
Способ №1. Внахлест
Этот способ отличается от всех предыдущих тем, что здесь стропила соединяются боковыми плоскостями и стягиваются шпилькой или болтом. Достаточно популярная технология на сегодняшний день.
Если дом деревянный, тогда в качестве опора для этого способа подойдет верхнее бревно или брус, а вот на блоки придется положить мауэрлат.
Самое популярное такое крепление — сращивание стропил вполдерева:
Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.
Внахлест стропила в коньке чаще всего соединяются при помощи гвоздей. Обычно это крыши беседки, навесов, бани и гаража – здесь нет особых требований к прочности стропильной системы.
Способ №2. Соединение встык
Для этого вам нужно:
- Обрезать под углом край стропила так, чтобы этот угол был равен углу ската крыши.
- Сделать упор стропила.
- Применить крепежный элемент.
Намного легче делать подобные обрезки по шаблону – просто изготовьте его заранее. Так все плоскости будут прилегать друг друга плотно.
Если вы скрепляете стропила гвоздями, берите их не менее двух. Каждый из гвоздей забивайте в верхнюю полость стропил под углом так, чтобы гвоздь шел в срез второго стыкуемого стропила. Дополнительно укрепите сращивание стропил в коньке металлической пластиной либо деревянной накладкой.
Или частично встык:
Суть этой конструкции в том, что кромки двух стропил подогнаны настолько точно, что равномерно распределяют друг с другом возложенную на них нагрузку. Но одним гвоздем это соединение будет мало закрепить – нужны еще металлические или деревянные насадки. Возьмите доску толщиной 30 мм, закрепите ее с одной (лучше двух) сторон узла и прибейте.
Способ №3. Соединение на брус
В это способе мы будем крепить стропила прямо на коньковый брус. Эта конструкция хороша тем, что брусу можно обеспечить центральные подпорки, а каждое стропило можно крепить по отдельности и в удобное время. Такой способ незаменим, если нет времени изготавливать шаблон.
Соединение на коньковый брус рекомендовано в тех случаях, если крыша получится достаточно широкой – шире, чем 4,5 метра. Эта конструкция достаточно надежна, но порой требует установки под собой дополнительных опор, из-за чего функциональность чердака снижается в разы. Ведь посреди помещения теперь балки! Для небольших чердачных крыш это, конечно, не беда, а вот в мансарде придется обыгрывать как элемент интерьера. Зато никакого шаблона для этой конструкции не нужно, и небольшие расхождения не страшны.
Вариация:
Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.
Это – комбинированное сращивание стропил, т.к. выполняется он встык, точно так же, как при упоре на мауэрлат.
Почему стропила лучше изготовить самостоятельно?
Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:
- Кратких сроков изготовления.
- Технологической точности всех деталей.
- Одинаковых, уже подогнанных размеров всех конструктивных элементов.
Но будьте тогда готовы и к таким минусам:
- Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
- Задержка с поставкой (особенно в сезон).
- Использование некачественной или недосушенной древесины (а потом крышу «поведет»).
Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:
Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.
Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:
- Мауэрлат.
- Вертикальные стойки.
- Ригели.
- Стропильные ноги.
- Распорки.
- Коньковый прогон.
Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:
Также предлагаем вам воспользоваться нашим бесплатным калькулятором.
Чем сращивать? Выбор крепежных элементов
Стропильные ноги формируют контур крыши и передают точечную нагрузку от крыши на мауэрлат, а мауэрлат в свою очередь равномерно распределяет ее на несущие стены.
Издавна для крепления стропил использовались такие элементы:
- Накладки.
- Бруски.
- Деревянные штыри.
- Клинья.
- Нагели.
- Металлические скобы.
А вот современный рынок предлагает более функциональные крепления, которые позволяют сращивать стропила в области конька намного проще и надежнее. Под любым углом получается нужная жесткость и прочность. Это:
- Гвоздевые и перфорированные пластины.
- Саморезы.
- Болты и шурупы.
- И многое другое.
Но выбор того или иного крепежного элемента зависит больше не от того, сколько он стоит и насколько окажется прочным, а от того, какова нагрузка на конкретный коньковый узел и что его него требуется.
Итак, вот как, например, сращивают стропила в коньке саморезами:
А вот так гвоздевыми и перфорированными пластинами:
Но для того, чтобы эти пластины применить, вам придется поработать с прессом:
А теперь — от простого к сложному.
Как сшивать
Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет.
Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:
Крепление можно производить встык. В этом случае концы обоих частей стропил запиливаются строго под девяносто градусов. Далее они стыкуются и закрепляются планками, накладками из досок или зубчатыми пластинами.
При этом гвозди или саморезы нужно размещать в шахматном порядке.Крепить обе части стропил можно внахлест. Именно такой способ применяется чаще всего. В этом случае две части совмещаются так, чтобы был нахлест не менее одного метра.
Далее крепление производится с помощью гвоздей, забитых в шахматном порядке. Вместо этого можно применять шпильки с гайками.Чтобы добиться максимальной прочности соединения стропил выполненных из бруса, лучше применять метод сращивания косым срубом. В этом случае на концах делается срез под углом в 45 градусов.
Такие выемки на обеих частях стропил должны идеально совпадать. Если так не получилось и остался зазор, то следует доработать поверхности рубанком и наждачкой. После этого концы брусьев стыкуются, и производится крепление с помощью болтов или шпилек.
Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись.
Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.
Тонкости обустройства стыковочных узлов
Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.
Основные крепежные элементы
Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:
Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.
Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;
Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.
Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;
Стягивание узлов шпильками считается самым надежным.
Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.
Металлические скобы используются практически в каждой стропильной системе.
Варианты соединения в районе конька
Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.
Наиболее распространенные способы соединения стропильных ног в районе конька.
- Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
- Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
- Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;
Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.
Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.
Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;
На вальмовой крыше стропила стыкуются уголками через коньковый прогон.
Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.
Подвижный шарнирный узел компенсирует деформации при усадке дома.
Стыковка стропил со стенами дома
Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.
В блочных домах стропила с мауэрлатом стыкуются жестко.
Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.
Скользящее соединение стропил используется только на крышах деревянных домов.
Вывод
Соединений подходящих для любых стропильных систем в принципе не существует. Мы описали наиболее часто встречающиеся виды конструкций, опираясь на данные рекомендации, вы легко сможете выбрать подходящее соединение стропил. На видео в этой статье есть дополнительные рекомендации по обустройству стропил. Если остались вопросы, пишите в комментарии, постараюсь помочь.
В деревянных домах все соединения стропил делаются подвижными.
