Плюсы и минусы системы отопления Ленинградка
Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.
Преимуществом Ленинградки является простота монтажа
Обзор системы разумно начать с рассмотрения плюсов:
- Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
- Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
- Ленинградка подходит для одноэтажных и многоэтажных зданий.
- Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
- Для функционирования отопления не нужны дорогостоящие распределительные узлы.
- Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
- Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
- Если говорить о минусах, то их тоже много, и они существенные:
- Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
- Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
- Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.
Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.
Как подключить твердотопливный котел

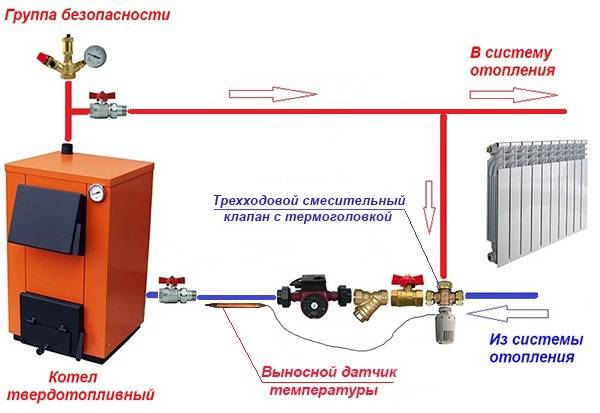

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Заливка теплоносителя и запуск системы
Перед началом работы полностью открывают автоматический воздухоотводчик. В обратном трубопроводе у котла имеется сливной кран, через который можно заполнить систему. Иногда предусматривают рядом специальный узел с обратным клапаном. Подключают водопровод, открывают вентиль. Если постоянная труба отсутствует, пользуются гибким шлангом. Требуется хороший напор, чтобы он превышал рабочее давление системы.
Завершают закачку, когда через воздушный клапан потечет жидкость. Его закрывают и приступают к удалению пробок, которые могли образоваться. Поочередно на батареях открывают краны Маевского. Возобновляют закачку и прекращают, когда ушел воздух, а стрелка манометра показывает 1,5 атмосферы или больше, что зависит от характеристик котла. В двухконтурном агрегате имеется кран, к которому подключают шланг водопровода.
Простое устройство для залива или слива жидкости
Закрытую систему можно заполнить антифризом. Он не будет испаряться, а при отсутствии утечек способен служить длительное время. Закачать его подобно воде невозможно, применяют иные доступные способы: используют опрессовочный или электрический насос. Второй вариант – через гибкий шланг. Один конец подключают к обратному клапану, а другой поднимают выше верхней точки системы.
Незамерзающая жидкость применяется в домах с непостоянным проживанием. Цена довольно высокая, поэтому требуется точно знать вместимость системы. О том, как рассчитать, было рассказано выше. Определяют крайнюю минусовую температуру и по графику находят, сколько антифриза добавить к воде
Важное предостережение: если трубы оцинкованные, подобная незамерзайка не применяется
График для определения процентного содержания смеси антифриз-вода
Автоматический газовый котел со встроенным модулем водяного контура запускается по особой схеме. С агрегата снимают крышку, чтобы получить доступ к насосу. Устанавливают переключатель в рабочий режим, отверткой откручивают винт в корпусе для выхода воздуха. Когда закапает вода, заворачивают. Через несколько минут процедуру повторяют, пока устройство не перестанет булькать и не заработает тише. Включится горелка. Проверяют показания манометра, ненадолго открывают кран, чтобы показатели давления пришли в состояние, соответствующее рабочему.
Закрытая система отопления. Как правильно заполнить водой
Сейчас очень много владельцев квартир и частных домов выбирают именно закрытые системы отопления. Закрытая система представляет собой схему, внутри которой движение теплоносителя осуществляется при помощи движения теплоносителя — насоса, то есть принудительно. Особенность — расширительный бак мембранного типа. Основные элементы. котел, бак — мембрана, радиаторы, насос, трубы, также фитинги, крепежи и фильтровальное оборудование. Но очень часто покупатели такого «закрытого отопления» вскоре задаются вопросом, как можно наполнить ее и чем же закрыть отопительные трубы Ниже мы расскажем Вам как правильно заполнить закрытую систему отопления водой.
Заполнение отопительной системы происходит через питание котла. Это осуществляется при помощи электрического насоса, а также ручного опрессовщика. Система заполняется подготовленной сетевой водой или же антифризом, выполненным по специальной методике — он является незамерзающим теплоносителем. В это время происходит спускание воздуха во всей внутренней части системы ( краны, радиаторы, воздушники и так далее). Когда нужное давление будет достигнуто можно уже запускать систему в рабочее состояние. Иногда присутствуют сложности с созданием идеального давления. Закрытие же труб отопление во многом будет зависеть от индивидуальных пожеланий, дизайнерского решения помещения и расположения самих труб в квартире, их количества и размеров.
Часто возникают трудности при заполнении водой. Если система закрытая, то в обязательном порядке должен быть закрытым и расширительный мембранный бак ( до 6 бар давление внутри бака), предохранительный клапан до 3 бар. Должны быть установлены и специальные краны для спуска воздуха в местах скопления, а также кран для подпитки и заполнения труб и отопительного оборудования. Последовательность действий при заполнении закрытой системы такова:
Открутить винт, находящийся на насосе. Отверткой открутить вал насосной системы. Винт плотно закрутить.Открыть винт подпитки. Заполнить систему так, чтобы давление при этом приравнивалось примерно до 0, 5 бар. ( можно начать и от 0, 3 бар). Обязательно проверить нет ли при прохождении такой процедуры протечек!Поднять рабочее давление в системе до 2 бар. Проследить, чтоб нигде не протекало.Спустить воздух абсолютно во всех внутренних местах системы.Следующий шаг — сделать давление в системе около полтора бар. Это и будет самое оптимальное давление для закрытой отопительной системы. Если в системе будет проходить охлаждение или же нагревание, то колебания не должны быть значительными ( от 0,1 бар до 0,5 бар). Следите за диапазоном колебаний! Резкие перепады грозят поломкой всего оборудования, труб и фиттингов!
Уровня воды в таких закрытых системах нет. Наличие или отсутствие воды контролируется с помощью давления. При нормальном ее количестве оно должно составлять от одного до двух бар.
Закрытая отопительная система проста в эксплуатации, менее подвержена коррозии и разрушениям, ее легко пополнить, а при необходимости и спустить. Если у Вас возникают какие — либо вопросы, либо обнаружили неисправности в работе системы отопления ( перемерзание, протекание и другое), то незамедлительно обращайтесь в службу поддержки!
Отопительные котлы являются одними из основных типов отопительного оборудования и представляют собой устройства для нагрева до определенной температуры поступающих в отопительную систему теплоносителей. Теплоноситель проходит по замкнутому кругу отопительной системы.
Прежде, чем начать искать подрядчиков для благоустройства собственного балкона, ответьте себе на один вопрос: что я хочу получить в результате остекления Возможно, вы просто хотите использовать это помещение для сушки.
Такие привычные для большинства населения чугунные батареи, установленные много лет назад, уже не могут полноценно справляться с возложенными на них функциями по обогреву помещений и имеют довольно непривлекательный внешний вид.
Твердотопливные котлы отопления — это приборы, производящие отопление помещения благодаря твердым видам топлива (например, дерево, кокс, брикеты или уголь). Обычно подобные котлы являются универсальными, так как могут работать на любом.
Схема разводки отопления в частном доме
При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.
По различию работы отопление бывает двух видов:
- Естественное течение теплоносителя.
- С циркуляцией, то есть насосом.
А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.
Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.
Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.
Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.
Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.
Однотрубная

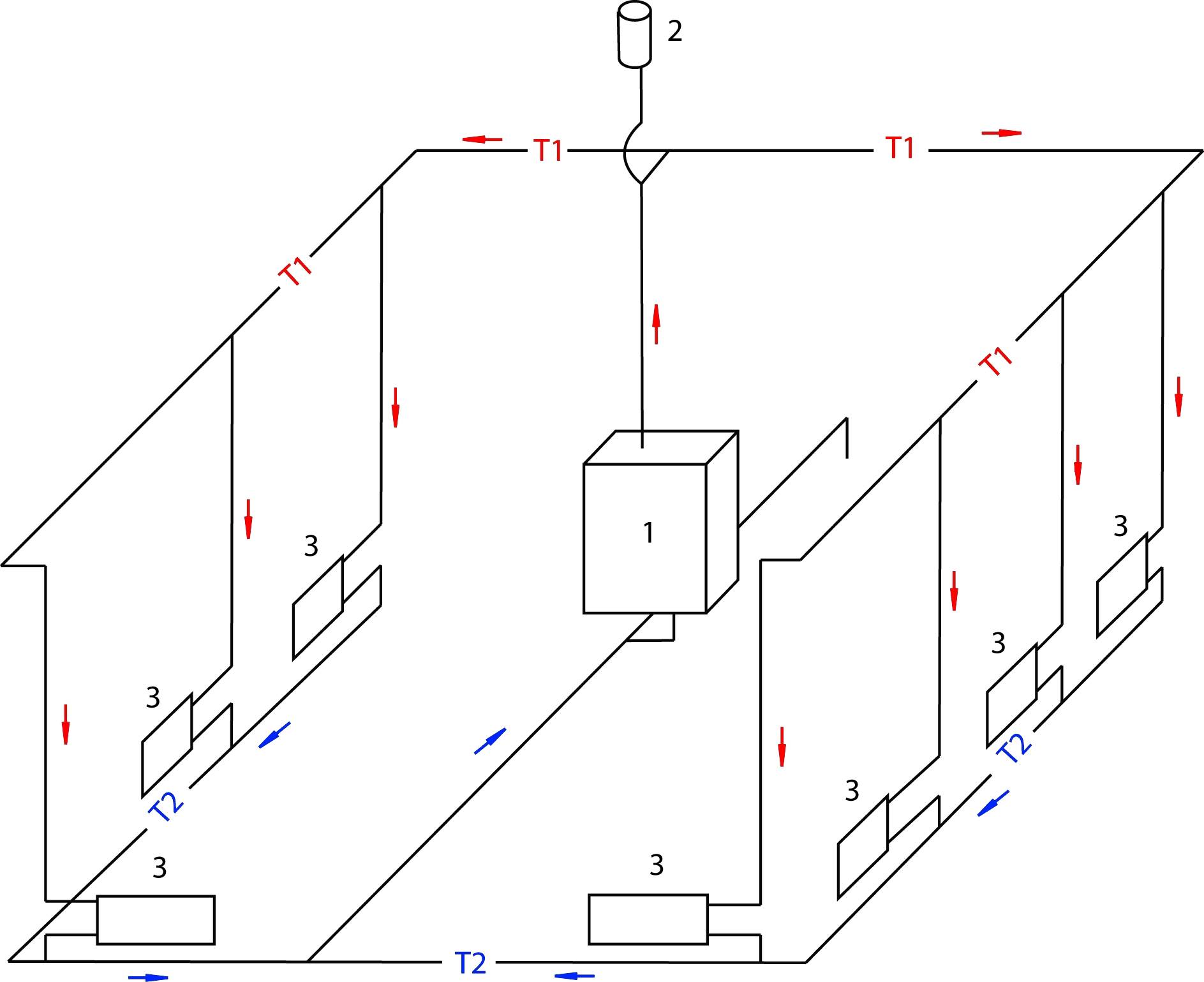

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.
Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.
Как и в любом деле есть свои минусы
Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут
Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.
Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.
Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.
При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.
Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.
Двухтрубная
Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.
- температура воды одинаковая;
- при случае отключения одной или более батарей, температура в других будет неизменна,
- в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.
Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.
Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.
Двухтрубная система отопления делится еще на два вида:
- попутная;
- тупиковая.
Это зависит от движения горячей и холодной воды.
В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.
Вертикальная
Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.
Горизонтальная
Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.
Выбор составляющих элементов отопительной системы
Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:
Котел отопления
Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.
Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).
Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.

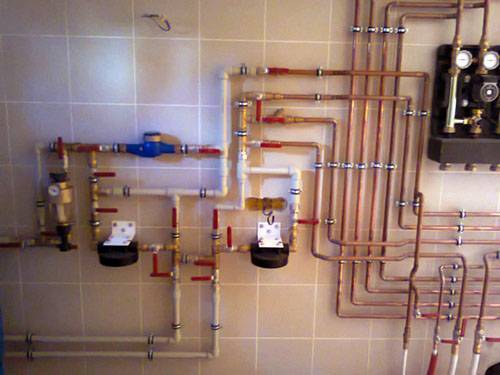

Трубы для отопления частного дома
Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»
Для разводки используют трубы из разного материала
Металлические трубы (стальные, нержавеющие, оцинкованные, медные)
Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.
Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)
Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.
Радиаторы отопления (батареи)
С учетом популярности и распространенности можно выделить три типа:
традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;
конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.
панельные радиаторы – комбинация двух предыдущих типов.
Расширительный бак
Устанавливается с целью компенсировать расширение теплоносителя.
Выделяют расширительный бак открытого и закрытого типа
(фото).
В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.
Подключение водяного пола, смесительный узел
При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.
Как подключить водяной пол к котлу
Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.
Схематично схему подключения теплого водяного пола можно изобразить так
Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.
В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.
В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.
Так выглядеть может схема подключения с двухходовым клапаном
При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.
Схема подключения водяного пола с 2-хходовым клапаном
Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.
Подробная схема обвязки котла теплого пола (с двухходовым клапаном)
Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.
Схема водяного пола с 3-хходовым клапаном
Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.
Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)
Подключения водяного пола к низкотемпературному котлу
Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.
Итоги
Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.
Заключение
Независимо от того, какая выбрана система отопления, своими руками схема будет разрабатываться или с привлечением специалистов, важно помнить, что проектирование и монтаж данных инженерных коммуникаций считаются довольно сложным мероприятием. Если вы не уверены в собственных силах, то предпочтительнее обратиться за помощью к специалистам
Это позволит избежать ошибок, которые могут возникнуть на любом этапе запуска и эксплуатации отопительной системы. Чтобы в будущем не устранять недочеты, лучше их попросту не допускать и заранее все предусмотреть.
