Септик своими руками из еврокубов. Подробное руководство!
Отдыхать в загородном доме, вдали от шумного и пыльного города, хорошо, когда там созданы для этого все соответствующие условия. В современном мире невозможно обойтись без обустройства водопроводной и канализационных систем.
Некоторые обитатели дач и частных строений, в связи с отсутствием поблизости централизованных инженерно-технических коммуникационных сетей, находят выход в сооружении для канализационных нужд обычных сливных ям. Это обойдется не слишком дорого, но возникает немало проблем в процессе дальнейшей эксплуатации.
Многих этих проблем можно избежать, если соорудить септик, используя еврокубы. Это несложно, а срок эксплуатации подобной канализационной конструкции довольно длительный.
Особенности подводок для газа
При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:
- шланги из ПВХ, которые армированы полиэфирной нитью;
- из синтетической резины с оплеткой из нержавеющей стали;
- сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.
Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.
Уход за септиком
В септик не рекомендуется сбрасывать неразлагаемые вещества (пленки, сигаретные окурки и т.п.), сливать продукты нефтехимии, растворители, краски, лекарственные препараты, листву, строительный мусор. Следует избегать сброса в систему слишком большого (критического) объема стоков.
Если септик не снабжен электрокомпрессором, необходимо периодически проводить его чистку, пользуясь насосом или услугами ассенизатора.
После каждой чистки и перерыва в работе системы рекомендуется добавлять в емкость биопрепарат с содержанием микроорганизмов, производящих очистку ваших стоков.
На зиму систему при необходимости консервируют, откачивая воду и перекрывая ее подачу вентилем в доме.
Конструкция и принцип работы септика из еврокубов
Септик из еврокубов это единая герметичная система, которая состоит из одной и более емкостей. Канализация соединяется с первой емкостью, и стоки попадают в резервуар, где происходит их грубая очистка.
Принцип работы септика из еврокубов
Нечистоты отстаиваются и разделяются на несколько фракций с разным удельным весом, а именно, на осадок, газы и осветленную воду, которая находится в средних слоях. Также, очищению воды способствуют микроорганизмы, которые питаются органическими отходами. Для поддержания их в необходимом количестве в емкость добавляют специальные смеси бактерий для септиков и выгребных ям. По переливной трубе вода из первой емкости переходит во вторую, где также происходит ее отстаивание и брожение.
Осветленные во второй емкости стоки очищены от примесей примерно на 60%. Далее вода уходит в дренажную систему, где проходит почвенную доочистку. В результате брожения в первой и во второй камерах выделяется некоторое количество метана, углекислого газа и сероводорода, они удаляются через вентиляционную трубу. Откачка жидкости выполняется ассенизаторской машиной через трубу для прочистки.
Основной элемент очистного сооружения – еврокуб
Еврокуб представляет собой пластиковый контейнер из полиэтилена высокой плотности, толщина его стенки варьируется в пределах 1,5-2 мм. В верхней части куба находится заливная горловина диаметром 150 мм, на ней установлена полиэтиленовая крышка, дополнительно она может быть снабжена вентиляционным клапаном. В нижней части емкости расположен сливной кран.
Принцип работы септика из еврокубов
1. Колбы еврокубков | 9. Флюгарка |
2. Переливная труба | 10. Подводящий трубопровод 100 мм |
3. Удлиняющий патрубок | 11. Отводящий трубопровод 100 мм |
4. Впускной тройник | 12. Бетонное основание |
5. Выпускной тройник | 13. Бетонная заливка |
6. Утепленная деревянная крышка | 14. Слой теплоизоляции |
7. Крышка люка | 15. Бетонное колодезное кольцо |
8. Вентиляционная труба | 16. Арматурная сетка |
Каждый еврокуб заключен в металлическую обрешетку и установлен на деревянный, стальной или пластиковый поддон. Как многие другие пластиковые контейнеры еврокубы имеют свои типоразмеры, поэтому вопрос: какой купить, возникает редко. Стандартной считается емкость объемом 1000 литров, ее длина – 1,2 м, ширина – 1 м, высота 1,16 м, масса около 50 кг. Еврокуб является уже практически готовым резервуаром и требует лишь минимальных монтажных работ, именно поэтому канализация с септиком из полиэтиленовых баков становится все более популярной.
Что нужно учесть при монтаже
Изготавливая своими руками ЛОС, работающий без откачки 10 лет для дома и дачи, необходимо учесть несколько общих и частных правил:
- Нормативы расположения. Нельзя устанавливать септик в произвольном месте. В нем находится вещества и происходят химические процессы, способные отравить почву. От жилых домов, как собственного, так и соседского, септик должен располагаться на расстоянии не менее 5 метров. От колодца или скважины – 50 метров. Поверхностные воды – 30 метров. Деревья и растения – 3 метра.
- Подъезд для машины ассенизаторов. Септик из еврокубов своими руками без откачки может потребовать чистку через 10-15 лет, поэтому, скорее всего, будет нужен подъезд машины. Это требование не регламентировано законодательством и санитарными нормами, а выступает в качестве рекомендации.
- Обязательная установка стояка на этапе рытья котлована.
- При высоком уровне грунтовых вод, необходима установка специальных проушин. Они помогут удержать ЛОС от всплытия.
- Глубина промерзания. В зависимости от конкретного региона, точка промерзания может разниться. В европейской части СНГ она равняется 1,3 метра. Трубы должны располагаться ниже этой глубины.
Земляные работы
Перед тем, как провести канализацию в частном доме, нужно вырыть котлован. Это основная трудовая часть работы, требующая много времени и сил. Рулеткой или длинной линейкой нужно снять основные габариты с еврокуба: длина, ширина и толщина. Это стартовые параметры, к которым нужно прибавить дополнительные 40 сантиметров. То есть, при параметрах куба 105х85х95 получается — 145х125х135.
Именно таких габаритов должен быть котлован исключительно под резервуар. К нему добавляется 15-30 сантиметров для обустройства бетонной подкладки.
После окончания копки, нужно залить поверхность бетоном. Необязательно брать тяжелые марки, но желательно, чтобы они были водостойкими. Слой должен быть ровным. В него нужно вмонтировать дополнительные петли для крепления конструкции.
Модификация резервуаров
Перед погружением контейнера в котлован, их нужно подготовить.
- Контейнеры имеют специальные сливные отверстия, которые производятся еще на этапе изготовления. Их нужно замазать герметиком, например, санитарным.
- В боковых стенках емкостей нужно сделать отверстия для вводных и выводных труб. Так как металл тонкий, можно сделать их обычным шуруповертом и балериновым сверлом (балеринка). Тут стоит учитывать уклон, который необходим для нормального оттока отходов. В случае, если его не будет или он поставлен неправильно – септик не сможет перерабатывать отходы. Часто каждый последующий резервуар устанавливают на 20 сантиметров ниже, что позволяет соблюсти нужный угол.
- К каждому баку устанавливается сантехнический тройник. Его можно установить в фабричное отверстие. Если оно недостаточно широкое, можно воспользоваться сверлом большего размера или наждачной бумагой. Одно отверстие необходимо для входной трубы, второе для дальнейшего подключения в следующий отсек. Верх необходим для отвода газов.
- Все стыки плотно обрабатываются герметиком.
Непосредственно монтаж
Как правильно монтировать септик на основе комбинированного контейнера? Такая технология проста в установке и с ней справится даже новичок в сантехническом оборудовании.
В частном доме установка идет по инструкции:
- Септик нужно аккуратно установить в котлован. Лучше делать это с помощниками, чтобы не поцарапать и не пробить корпус контейнера.
- С помощью строп или проушин котлован крепится к бетонному покрытию.
- В траншеи устанавливаются трубы, при соблюдении нужного уклона.
- Трубы подсоединяются к ЛОС резервуару.
- Со всех сторон трубы и септик закрываются с помощью утеплителя.
- Отсеки наполняются водой.
- Расстояние между септиком и котлованом заполняется бетонным раствором.
- Труба и септик засыпаются.
После этого можно производить подключение в доме. После засыпания биотических препаратов септик может входит в эксплуатацию.
Лучше всего перед засыпанием котлована землей проверить его на герметичность. После залива воды в систему, можно пройтись с тряпкой по всем стыкам и проверить вероятность протекания. Если есть протечки или какие-либо пробои, их нужно закрыть.
Дефекты металлического корпуса можно сварить из листа жести. Пластик закрывается с помощью герметика. Лучше подойдет морозостойкие автомобильные составы, предназначенные для низких температур.
Помогла ли вам статья?
ДаНе особо1
Поле фильтрации для септика
Для более качественного очищения стоков используется поле фильтрации или инфильтратор для септика. Их можно устроить только если грунтовые воды ниже уровня на 2,5 метра, песчаном и супесчаном грунте. Сделать это не сложно и это не будет сильно дорого. К тому же это будет дополнительным источником орошения участка почвенным методом. Чтобы устроить поле фильтрации необходимы специальные дренажные изделия или пластиковые трубы, в которых необходимо будет сделать отверстия для поступления воды в почву.
Для максимального эффекта необходимо:
- Для сооружения центральных каналов использовать трубы диаметром не менее 150 мм.
- Необходимо, чтобы был уклон трубопровода – на один метр длинны минимум 2 см.
- Длина труб для орошения должна быть длиной до 20 метров, уклон составляет также не менее 2 мм на метр. Диаметр труб 75-100 мм.
- Должен быть установлен вентиляционный стояк в конце каждой трубы для орошения.
Если вы правильно все установите, то фильтрационное поле будет прекрасной системой полива вашего участка и одновременно системой очистки сточных вод, при этом никакого вреда экологии наноситься не будет.
Конструкция и особенности еврокубов
Еврокубы – это удобная тара для хранения и транспортировки различных жидкостей, форма которых в полной мере определяется названием. Материалом для изготовления еврокубов служит прочный нетоксичный и устойчивый к химическому воздействию пластик. Толщина стенок позволяет выдерживать достаточно большие нагрузки – в зависимости от модели еврокубы имеют вместительность от 800 до 1000 литров. Дополнительную прочность изделиям придает внешний каркас из толстой стальной проволоки. Внешне это выглядит, будто пластиковая емкость заключена в тесную клетку. Для слива жидкости предусматривается отверстие с короткой горловиной, закрывающееся завинчивающейся крышкой.
Как материал для самостоятельного изготовления очистных сооружений еврокуб под септик на дачу или в частный дом имеет определенные преимущества:
- полная непроницаемость для воды, позволяющая избежать попадания грязных стоков из септика в грунт,
- небольшой вес, дающий возможность выполнить все работы по устройству септика даже одному человеку без использования спецтехники,
- легкость выполнения отверстий и установки труб (входных, выходных и соединительных),
- высокая скорость постройки очистного сооружения,
- легкость обслуживания септика,
- достаточно высокая эффективность септика при условии правильного монтажа.
Чертеж септика из двух соединенных между собой еврокубовНедостатками септиков из еврокубов по отзывам владельцев являются:
- невысокая прочность пластмассы, повышающая риск разрушения в холодное время года,
- необходимость закрепления емкостей, которые из-за небольшого веса в незаполненном состоянии могут «всплывать» во время паводка.
Следует принимать во внимание, что недостатки еврокубов в качестве септиков являются относительными, то есть, они могут быть в значительной степени устранены в процессе подготовки к строительству и во время монтажных работ
Монтажные работы
Септик из кубовых емкостей своими руками устанавливается только после завершения всех подготовительных работ. Бетон фундамента к этому моменту должен набрать прочность. В некоторых случаях практикуется частичное заполнение емкостей водой для того, чтобы легкие резервуары не смещались при каждом задевании.
Опустив резервуары в котлован, их фиксируют на фундаменте, соединяя металлическими тросами, хомутами или другими приспособлениями металлическую обрешетку с кольцами или крюками, находящимися в фундаменте. Между собой емкости для септика можно соединить путем приваривания арматуры к их железному каркасу.
После этого подсоединяют трубу для перетока между резервуарами и выход в фильтрационное поле из второй емкости септика.
Монтаж переточной трубы и вентиляции
В это же время можно установить отрезок трубы к входному отверстию септика. Впоследствии она будет соединена с канализационной линией
Важно, чтобы на всем протяжении от дома до септика уклон трубопровода составлял порядка 2 см на каждый метр длины.
В зазор между стенками котлована и резервуаров устанавливается теплоизолятор или слой теплоизоляции и материал для защиты от сдавливания (доски, обработанные антисептиком, профлист и пр.). В некоторых случаях для повышения общей прочности конструкции септика эти зазоры бетонируют
Металлическая решетка еврокубов в этом случае служит арматурой
Учитывая не слишком высокую прочность пластика, заливку выполняют осторожно и поэтапно, вливая в зазор каждую последующую порцию раствора только после затвердевания предыдущей.
В отверстия верхних поверхностей еврокубов над тройниками устанавливают вентиляционные трубы, герметизируя стыки.

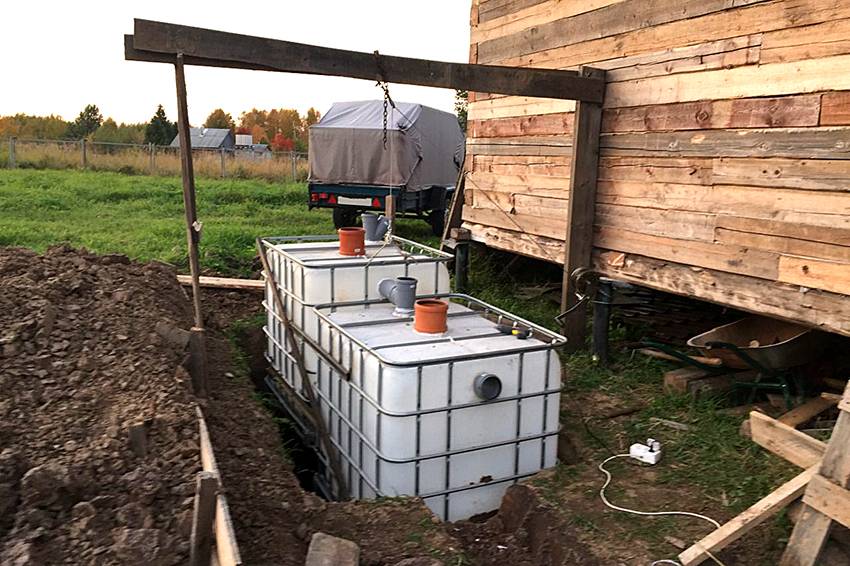

Готовый септик из кубовых емкостей в котловане перед засыпкой
После чего всю конструкцию септика утепляют пенопластом. Иногда после этого выполняют заливку бетоном, однако, такой способ не позволяет при необходимости осмотреть септик или места соединения резервуаров с трубопроводами
Лучше засыпать верхние плоскости гравием, после чего засыпать извлеченным при рытье котлована грунтом. Дренажный канал с уложенной в него перфорированной трубой также засыпается гравием или керамзитом, которые не будут препятствовать прохождению воды, после чего выполняется засыпка грунтом.
Что понадобится для установки системы канализации?
Помимо еврокубов для монтажа системы нужно купить и другой материал, а также подготовить инструменты.
- Пластиковые канализационные трубы диаметром 100-110 мм для подведения стоков к септику и соединения ступеней очистки, а также вентиляционного стояки.
- Фитинги для пластиковых труб.
- Цемент, песок, гравий для приготовления бетона.
- Песок для отсыпки дна траншей
- Инструменты для резки труб.
- Герметик для обработки стыков.
- Утеплитель для колодцев, а при необходимости и для труб.
- Арматура для соединения кубов.
- Гидроизоляция.
Вам также понадобится материалы для оборудования почвенной доочистки. Набор будет зависеть от того, какой из вариантов ступени фильтрации вы выберете.
Подготовительные работы
Перед установкой септика нужно провести подготовительные работы.
- Выбрать место под установку. Место, в котором будет расположен бак, может быть любое, и может быть обусловлено полностью вашим решением, так как вам не нужна ассенизаторская машина для последующего опустошения септика.
- Определить тип грунта. Это нужно сделать для того, что некоторые грунты не подходят для септиков, если у вас такой грунт, то потребуется дополнительно укрепить дно и стенки углубления под септик.
- Определяем уровень грунтовых вод. Бурение скважины — весной с помощью бура вырыть скважину 1.5−2 метра глубиной и через сутки проверить стенки. Если глубина залегания грунтовых вод глубокая — то стенки скважины останутся сухими, если влажные — то у вас высокий уровень грунтовых вод. Можно замерять уровень грунтовых вод по ближайшему от вас колодцу. Уровень воды в колодце равен уровню грунтовых вод.
- Рассчитать объем септика. Объем легко можно вычислить по формуле: V=(Nx180×3):1000, где V — нужный объем установки; N — количество человек, что живут в доме.
Так как норма потребления воды на человека составляет 180 литров в сутки, умножаем эти литры на количество проживающих людей и на 3 дня (за это время септик полностью очищает воду). Число, которое получили, делим на 1000 и получаем объем контейнера в метрах кубических. Так же нужно ставить куб большего объема, чем нужно, ставить септик меньшего объема, чем нужно — запрещено.
Как показала практика, двух контейнеров по 800 литров вполне хватает для семьи из 3-х человек.
Устройство и схема септика их еврокубов
Мы взяли два куба из пластика объемом по 800 литров, стоимостью по две тысячи рублей и присоединили их по данной схеме. Если нужно, можно использовать емкости объемом и 1000 литров. Построенный по этой схеме септик хорошо работает в любое время года — и летом и зимой, и не доставляет проблем с эксплуатацией. Единственное что ему нужно в первый год работы — регулярная подсыпка бактерий для септиков, чтобы предотвратить возникновение неприятных запахов. Можно использовать препарат Доктор Роэбик (американский препарат, имеет большую стоимость) и Тамир.
Основные этапы установки
Рытье канав. Этот этап подразумевает, что уже рассчитан объем септика, и вы знаете размеры вашего септика. На дно следует залить бетон или подушку из песка и щебня. Это нужно сделать в связи с тем, что кубы — маловесные и весной, когда наступает пора паводков или затоплений, вода может вытолкнуть еврокуб на поверхность. Так же стоит укрепить стенки септика шифером, или по периметру засыпать песком. Толщина нижнего слоя бетона (или песка) должна быть не меньше 20 см. Так же по бокам надо оставить место достаточное для слоя песка и теплоизоляции.
- Следует тщательно загерметизировать сливное отверстие еврокубов.
- С боковой стороны на каждом контейнере, на расстоянии от 20 до 30 см нужно сделать круглые отверстия, для входа трубы.
- В верхней части куба делаем отверстие для трубы, которая выполняет вентиляционные и очистительные функции, трубу следует присоединить к тройнику, тройник также нужно присоединить для каждого входа и выхода. Получим еврокуб с патрубком, который соединен внутри каждого из резервуаров с тройником и очистительно-вентиляционной трубой.
- Делаем отверстия для присоединения: в первом еврокубе прорезаем отверстие на 15 см ниже, чем отверстия канализации; используя разницу высоты, второй куб ставим на 15 или даже на 25 см ниже, чем первый.
- Соединяем данные контейнеры канализационной полипропиленовой трубой и фиксируем все устройство проволокой или арматурой.
- Во втором еврокубе на 30 см от верхней стороны делаем отверстие для дренажной трубы.
- Все швы следует тщательно заделать герметиком.
Утепление и закрепление устройства
Устройство ставим на бетонную подушку и закрываем со всех сторон пенопластом, если нет пенопласта, то можно применять вспененный полистирол. Потом заполняем водой и заливаем бетоном по бокам, вместо бетона можно засыпать песком. С верхней стороны так же укрываем пенопластом, и присыпает землей. Оставить на поверхности и не присыпать только вентиляционно-очистительные трубы.
Конструкционные особенности
Такая конструкция септика напоминает классическую выгребную или сливную яму, за исключением того, что стоки имеют возможность проникнуть в грунт. Готовые емкости под отходы человеческой жизнедеятельности являются надежными и долговечными, они легки в установке и способно продолжительное время обходиться без очистки. Если нет возможности купить готовую систему, можно сделать самодельный септик такого типа. Скажем, использовать несколько бочек ПВХ, расположенных на одном уровне, но тогда придется самостоятельно рассчитывать величину и место расположения вентиляционного отверстия.
Фото — принцип работы
Преимущества использования септиков из пластиковых еврокубов:
- Нет вероятности заражения грунтовых вод фекальными остатками;
- Системой выполняется также поверхностный дренаж, нет необходимости дополнительно обустраивать сточную систему для двора;
- Это септик закрытого типа, т. е., неприятные запахи не проникнут наружу;
- Можно установить сколько угодно отводов, их количество может зависеть от числа санитарных узлов в доме или других индивидуальных особенностей постройки;
- Нет проблем с откачкой воды. Процесс осуществляется быстро и не требует услуг профессиональных компаний. Это отличный вариант для дачи, т. к. септики из еврокубов не требуют практически никакого обслуживания.
Но у системы есть определенные недостатки:
- Процесс очистки производится за 3 дня – это намного дольше, нежели у автоматизированной системы. Но зато, очистка производится бактериями, что повышает безопасность применения системы;
- Пластик – очень податливый и хрупкий материал, быстро реагирующий на давление. При неправильном расчете размера ямы для кубков или плавучих грунтах, септик может деформироваться, сместиться или вовсе треснуть.
Такие септики классифицируются по размеру (объему), количеству отводов и материалу, из которого они изготовлены. В качестве сырья может использоваться ПВХ, резина и другие виды пластмассы. С выбором нужного объема и количества отводов все немного сложнее. Специалистами производится расчет количества потребления воды.
Фото — бочка в качестве куба
В среднем, на одного взрослого человека приходится до 180 литров за сутки. Вода очищается за 3 суток, поэтому:
180*3=540 литров требует очистки в течение 3 дней, если в семье проживает больше 1 человека, то 540 нужно умножить на число жильцов. Для примера, предположим, что в доме находятся двое взрослых и один ребенок:
540*2=1080 литров и ребенок в половину меньше – 540. Общим счетом, септик должен вмещать по минимальным меркам более 1500 литров. Еврокубы изготавливаются объемом по 1000 литров, следовательно, для такой канализации потребуется два куба. Аналогично и с количеством отводов. Нужно рассчитать, сколько используется санитарной техники и, исходя из числа труб, вырезать в кубе нужное число отверстий под них. Стоит отметить, что изначально емкость поставляется только с одним отверстием, необходимым для исправной эксплуатации – откачки стоков и ила.
Видео по теме:
Почему контейнер выгодно использовать для самодельного отстойника
Еврокуб представляет собой контейнер, предназначенный для транспортировки жидкостей, в том числе и агрессивных.
Объем может составлять от 640 до 1250 л, при производстве используются различные материалы, например полиуретан, полиэтилен низкого давления, алюминий, сталь.
Наибольшее распространение в перевозке жидких грузов получили емкости кубической формы объемом 1000 л, выполненные из полиэтилена низкого давления (чаще всего, ПЭ100).
Толщина стенки составляет от 1.5 до 2 мм (какой выбрать септик для загородного дома, написано здесь).
С целью повышения механической прочности пластиковая емкость заключена в каркас из оцинкованной стали и установлена на металлическом, деревянном или пластиковом поддоне.
Выполненная по технологии ротоформирования пластиковая емкость имеет множество достоинств:
- малый вес;
- высокую механическую прочность (особенно с учетом каркаса);
- устойчивость к воздействию агрессивных жидкостей, находящихся внутри контейнера;
- стойкость практически к любым внешним воздействиям.
Благодаря этим качествам, она в полной мере соответствует всем требованиям, которые предъявляются к материалам камер септиков, и может наилучшим образом выполнить их функции.
Использование еврокубов для построения септика имеет и другие преимущества:
- установка любой сложности с любых количеством камер требует минимального объема работ по подготовке емкостей к сборке устройства;
- низкая стоимость емкостей, особенно при использовании контейнеров б/у;
- высокая скорость монтажа септика.
Вместе с тем, при сборке септика из пластиковых контейнеров следует верно оценить и некоторые недостатки такого решения:
- фиксированный объем контейнера ограничивает производительность септика;
- легкое устройство склонно к всплыванию при повышении уровня грунтовых вод;
- тонкостенный пластик и стальной каркас не всегда способны противостоять давлению грунта, особенно, в случае подвижки слоев.
При проектировании конструкции следует предпринять действенные меры, которые позволят минимизировать негативное влияние этих свойств еврокубов.
Эксплуатация септика
Для того чтобы септик из еврокубов работал долго и качественно необходимо выполнять следующие правила:
- не бросать в септик неразлагаемые вещества типа пленки, окурков;
- не спускать в канализацию растворители, химические вещества, лекарственные препараты;
- не допускать попадания в септик листвы, мусора, строительных материалов.
Если в септике нет компрессора, то его необходимо иногда очищать с помощью насоса или ассенизаторской машины. При этом такую операцию лучше проводить осенью. В это время понижается активность микроорганизмов и ослабевает неприятных запах.
Септик из еврокубов – очень экономичный тип канализации для загородного дома, особенно при строительстве его своими руками. Такой септик по своим характеристикам почти не отличается от дорогих промышленных септиков, хотя при его изготовлении требуется приложить определенные усилия.
