Сендвичные панели — виды, сфера применения, характеристики, монтаж пошагово

Что представляют собой панели

Применение для строительства сэндвичных (их часто называют сандвичными или сендвичными) панелей — выбор тех, кто ценит скорость и качество. Этот материал относится к многослойным видам изделий. Он состоит из двух облицовочных листов металла, пластика, магнезита или плит, содержащих древесные волокна, а также слоя наполнителя, который выполняет функции теплоизоляции. Все элементы пирога прессуются горячим или холодным способом.

Что такое сэндвич панели

Впервые сэндвич-панели появились на строительном рынке еще в пятидесятых годах прошлого столетия, но в нашей стране стали применяться гораздо позже и на первых порах изготовленная местными производителями продукция не радовала потребителя качеством. Сегодня же отечественные заводы выпускают материал, способный конкурировать с лучшими зарубежными образцами.

Сэндвич-панели – это современный строительный материал, имеющий трехслойную структуру

Сендвич-панели кровельные с утеплителем

Где применяются сэндвичные панели:

• в строительстве жилья;
• при возведении хозяйственных построек;
• для устройства перегородок в зданиях;
• в строительстве объектов коммерческой недвижимости, например, производственных помещений, торговых центров, моек автотранспорта, спортивных сооружений, складов и т. д.;
• в качестве теплоизоляционных конструкций.

Специфика укладки панелей типа сэндвич

Для нужд строителей выпускается несколько вариантов многослойных панелей, различающихся материалами, используемыми в конструкции.

Внешние слои панелей

Разработан ряд вариантов продукции, в которых жесткий облицовочный слой устроен по-разному. Объединяет их функциональность: от внешнего стоя требуется обеспечение жесткости, прочность, стойкость к внешним механическим и климатическим воздействиям, а также привлекательный внешний вид.

Сэндвич-панели

Технология производства панелей предусматривает применение:

• алюминия;
• стали;
• пластика;
• магнезитовых листов;
• гипсовых плит (ГКЛ);
• ОСП, OSB;
• ДВП, ДСП.

Именно используемым для изготовления облицовочного слоя материалом в большей степени определяется назначение сэндвич-панелей.

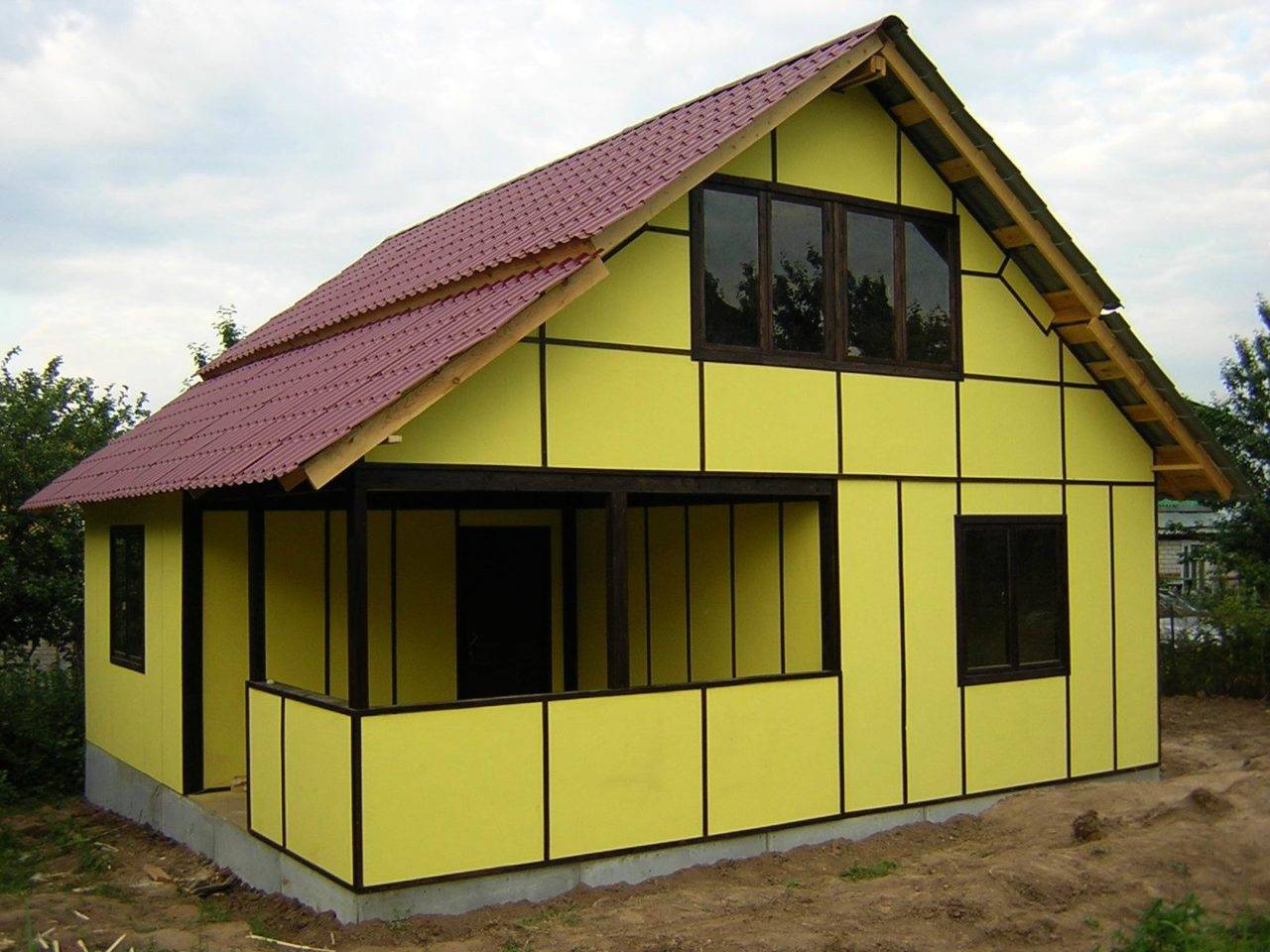

Дом из сэндвич-панелей

Наполнение панелей

Теплоизоляция

Что используется в качестве внутреннего слоя панели?

1. Каменная вата. У этого вида утеплителя много преимуществ: хорошая теплоизоляционная способность, малая гигроскопичность (но закрывать ее влагостойким материалом все равно нужно обязательно), большой срок службы. К тому же она «дышит» и недорого стоит.
2. Стекловата. Материал отличают высокая стойкость к агрессивным средам, огню, биологическим повреждениям, дешевизна, она не интересна грызунам. Утеплитель из стеклянных волокон обладает хорошей паропроницаемостью.
3. Пенополиуретан (ППУ). У этого вида теплоизоляции есть свои плюсы: низкая теплопроводность, прочность, стойкость к влаге, долговечность. Но он не относится к пожаробезопасным изделиям, к тому же довольно дорого стоит.
4. Пенополистирол. Такой утеплитель отлично удерживает тепло, не боится воды, но не является экологичным и огнестойким продуктом.
5. Пенополиизоцианурат (модифицированный пенополиуретан). Он обладает всеми преимуществами своего предшественника, но более стоек к возгораниям. Материал устойчив к поражению биологическими организмами, не гниет, не привлекает грызунов и насекомых, может применяться в широком температурном диапазоне.

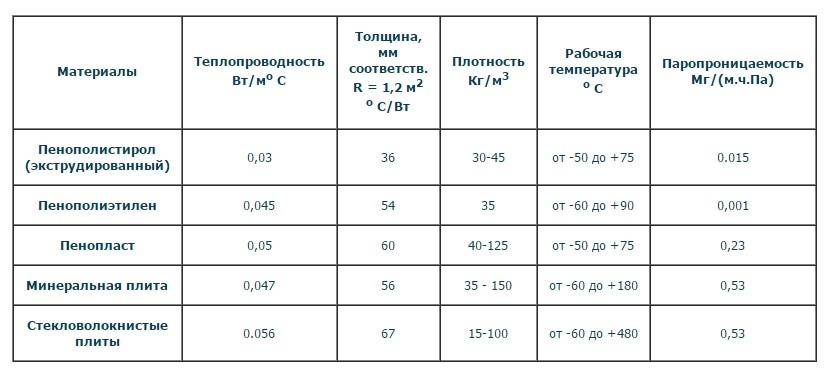

Характеристики теплоизоляционных материалов

Оптимальным для различных сфер применения в гражданском и промышленном строительстве считается вариант многослойных панелей, изготовленных из металлических листов, покрытых полимерным покрытием, и утеплителя, которым чаще всего является минеральная вата. Требования к этому строительному материалу устанавливает ГОСТ 32603*2012.

Рекомендации по применению панелей

Сэндвич-панели могут закрепляться горизонтально, что чаще всего и практикуется, и вертикально. В первом случае монтаж начинается от фундамента постройки, во втором — от угла строения.

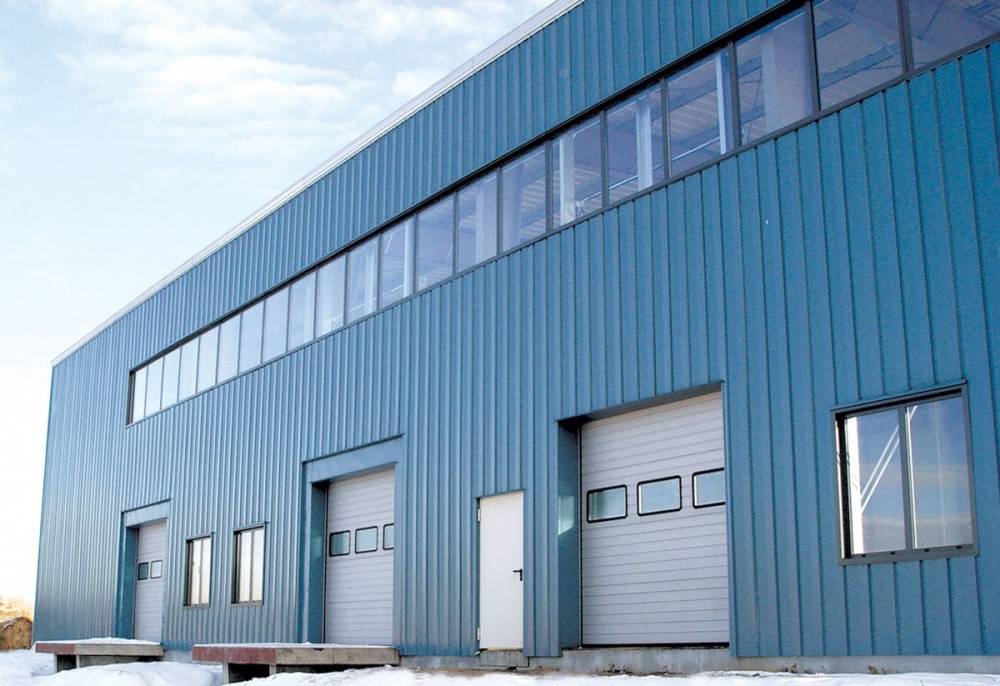

Монтаж стеновых панелей

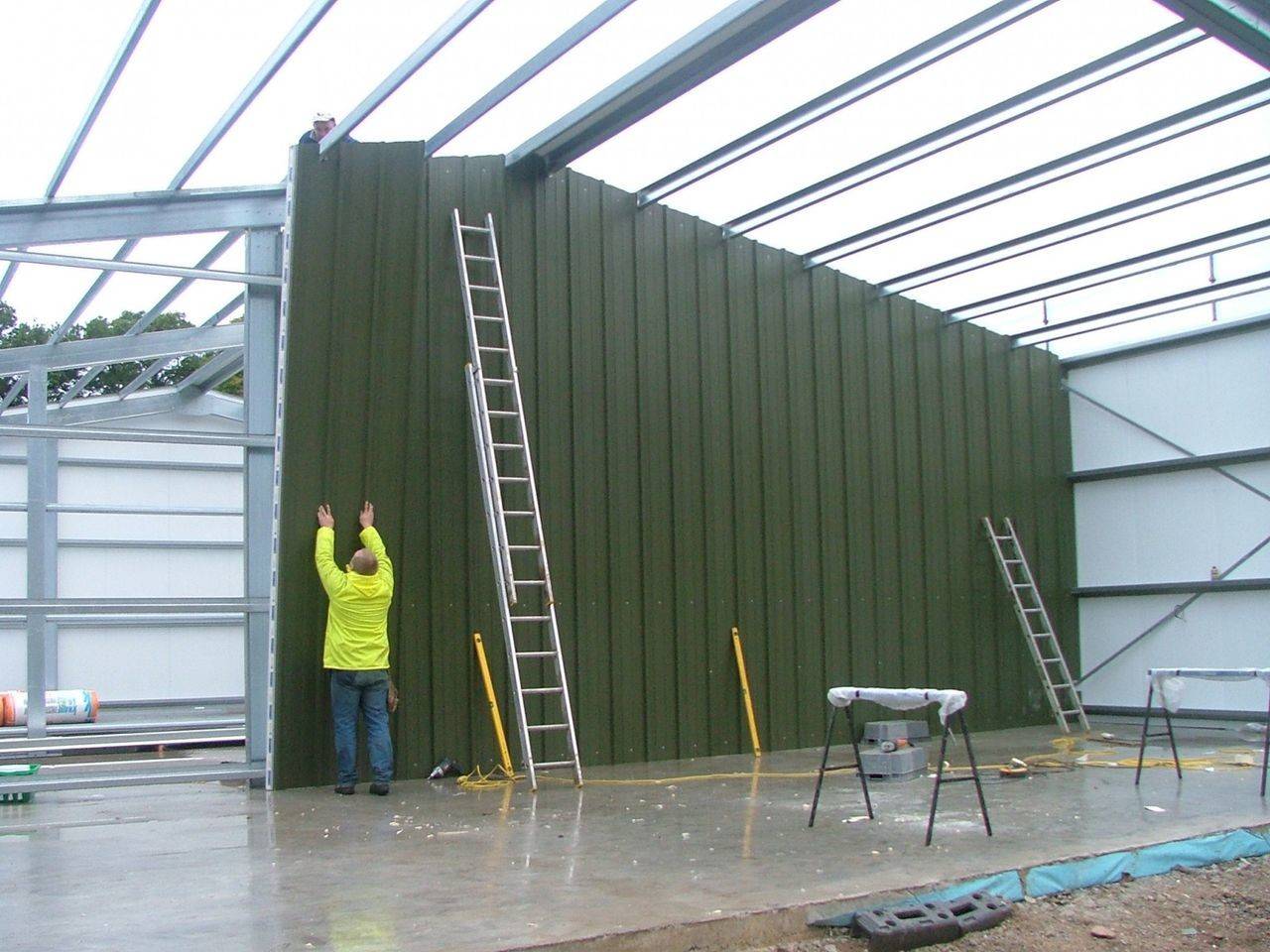

Вертикальная установка материала, как правило, применяется для монтажа конструкций высотой до 6 м. Совмещать два метода монтажа нельзя.

Вертикальная установка панелей

Несколько важных требований при работе с многослойным материалом.

1. Разгрузка производится по одной упаковке при помощи крана или вилочного погрузчика.
2. Пачки требуется размещать на ровной поверхности (устанавливать друг на друга запрещено).
3. Панели для удобства устанавливаются рядом с участком проведения работ.

Монтаж панелей к каркасу или основанию осуществляется при помощи специальных самонарезающих шурупов, произведенных из закаленной стали. Крепеж должен иметь уплотняющую шайбу. Тип метизов определяется в соответствии с видом несущей конструкции и ее толщиной. Она может быть выполнена из бетона, древесины, кирпича или металла.

Саморезы для сендвич-панелей

Перед установкой панелей на металлическое или деревянное основание требуется заранее провести сверление отверстий для монтажа, но при использовании самосверлящих шурупов этот этап не понадобится. Длина крепежных элементов зависит от толщины панели и варьируется от 85 до 235 мм. Наиболее часто используются детали диаметром 5,5 мм.

Для фиксации материала к бетону предварительное устройство отверстий обязательно. Причем как в панелях, так и в основании. Крепятся изделия посредством установки дюбелей.

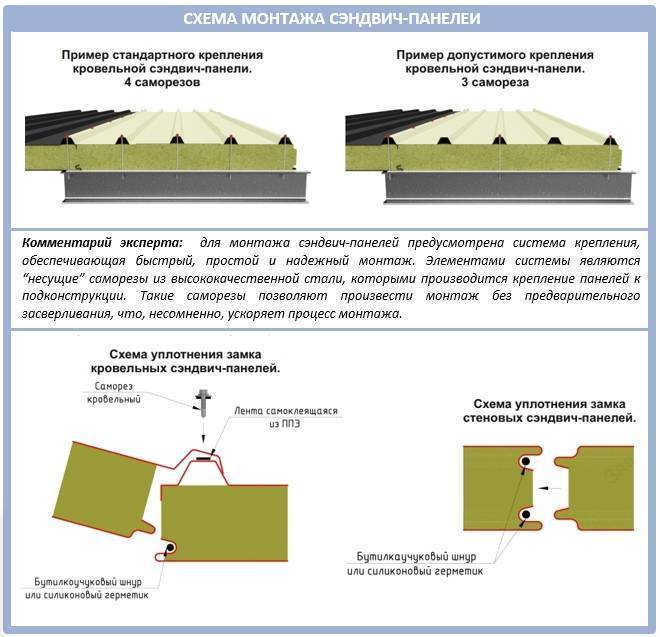

Крепление панелей

Правила крепления сэндвич-панелей.

1. От краев материала крепеж должен находиться на расстоянии, превышающем 5 см.
2. Установка метизов должна производиться строго перпендикулярно внешнему слою панели.
3. Важный момент, во многом влияющий на качество монтажа — правильное затягивание крепежа. Саморезы с уплотнительной шайбой должны закручиваться до полного соприкосновения с основанием. При этом следует избегать чрезмерного завинчивания, что со временем может привести к разгерметизации соединения. Как закручивать саморезы
4. Защитную пленку перед началом монтажа нужно удалять с некоторых участков: замков, мест крепления. Полный демонтаж защитного покрытия производится сразу после окончания работ по установке.

Для монтажа понадобятся струбцины для поддержки панелей до их полной фиксации. Чтобы обрезать материал, можно использовать пилы (циркулярную или ленточную), лобзик, электроножницы по металлу. Болгарка в данном случае не применяется, так как температурное воздействие, возникающее при работе этого инструмента, приводит к порче материала.

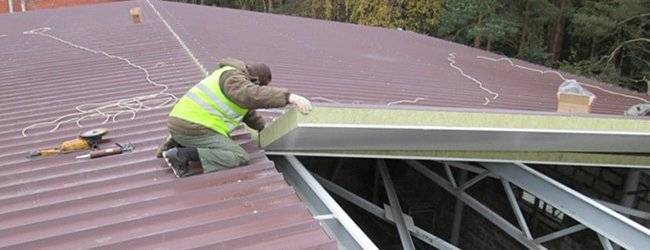

Монтаж сэндвич панелей

Перед началом работ необходимо проверить торцы изделий. Утеплитель выступать не должен. В противном случае этот дефект необходимо устранить. На верхнюю часть цоколя необходимо нанести гидроизоляцию.

Облицовка сендвич-панели профнастилом

При возведении объектов используются два вида изделий.

1. Стеновые. К ним относятся и угловые панели.
2. Кровельные.

Стеновые сэндвич-панели активно применяются для возведения несущих стен, облицовки фасадов, устройстве перегородок. Использование угловых элементов помогает придать строящейся конструкции законченный вид.

Панели, применяющиеся для устройства кровли, помогают получить прочное, влагостойкое и теплое покрытие, не деформирующееся при высоких температурах. Такого эффекта получается достичь, в том числе, благодаря специально используемому замку для соединения соседних деталей.

Технология изготовления сэндвич панелей

Технологический процесс производства сэндвич панелей состоит из следующих операций:

1. Установка первого листа оболочки на ровную чистую поверхность;
2. Нанесение полиуретанового клея;
3. Установка утеплительного слоя поверх клея;
4. Нанесение полиуретанового клея на слой утеплителя;
5. Установка второго листа панели;
6. Удержание всей конструкции под давлением до полного высыхания слоев.

Сложность выполнения многослойной конструкции панелей заключается в характеристиках клея. Обычно при нанесении клея на листы он сильно вспенивается. И для придания нужной толщины клеевому слою, собранные сэндвич панели подвергают сжатию под определенным давлением.

Если учесть габариты изделия, то для создания нужного давления вам потребуется специальный пресс. Он обеспечит необходимое давление для изготовления и монтажа сэндвич панелей своими руками. Панели выдерживают под давлением от двух до пяти часов.

Кроме вспенивания клея, скорость его отверждения очень высокая – если замедлить процесс, то клеевая масса начнет полимеризоваться. А застывший клеевой слой не будет реагировать ни на один растворитель. И убрать его можно будет только механическим путем. Именно поэтому весь монтаж и изготовление сэндвич панелей должны проводиться достаточно быстро. И в одиночку вам вряд ли удастся собрать панели, поэтому найдите себе надежного и быстрого помощника.

За счет быстровозводимых конструкций из сэндвич панелей, данный материал становиться всё больше популярным. А загородный дом вы сможете собрать всего за несколько недель! Но у всех сэндвич панелей есть один главный минус – они недолговечны. Их срок службы равен примерно 50 годам.

Технологический порядок выполнения работ

Перед сборкой стеновых сэндвич панелей своими руками, заранее подготовьте все необходимые материалы к склеиванию. Проведите осмотр листов будущей оболочки и утеплительный слой. Если потребуется, то очистите их от различного мусора и загрязнений. Далее можно приступать к производству сэндвич панелей.

Положите на стол первый лист оболочки. По всей его площади равномерно распределите полиуретановый клей. Наносите его с помощью специального распылителя или резиновым шпателем.

После нанесения клея, положите сверху утеплительный слой. И также на его поверхность нанесите слой клея. Утеплительный слой с нанесенным полиуретановым клеем накройте вторым листом оболочки. На уже собранную конструкцию положите первый лист следующей панели и повторите весь процесс заново. Далее перенесите пакет из нескольких конструкций на специальный пресс станок для изготовления сэндвич панелей, и выдержите их до полного затвердевания клея.

Специальное оборудование для изготовления сэндвич панелей

В данном случае вы можете использовать вакуумный насос. Технологический процесс будет заключаться в следующем: сэндвич панели накрываются тентовой тканью, края которой зажимаются. Далее с помощью шланга и вакуумного насоса откачайте весь воздух из-под тента. Время выдержки при этом сократится до 40 минут. После данной процедуры все сэндвич панели должны отлежаться на ровной сухой поверхности в течение 24 часов.

Соединение сэндвич панелей между собой

Как правило, сэндвич панели соединяют между собой в специальный замок. На заводе по изготовлению сэндвич панелей, замки формуются на прессе во время сжатия.

Ручные прессы, к сожалению, данной функцией не имеют. Но выход есть. Необходимо с одного торца сэндвич панели между ограждающими слоями положить деревянный брус, который будет выступать за пределы оболочки. А с противоположной стороны подрезать утеплительный слой на величину выступа деревянного бруса. В результате у вас получится вполне качественный замок.

Надеемся, что наша статья поможет вам в изготовлении сэндвич панелей своими руками. Желаем вам удачной работы!

https://youtube.com/watch?v=QU6Axk0uNEk

Дома из сэндвич-панелей отличаются высокой скоростью возведения, легкостью монтажа и хорошей теплоэффективностью. Некоторые умельцы добавили к перечню плюсов и экономичность, наладив самостоятельное производство термоплит. Реально ли сделать качественные сэндвич-панели своими руками? Дельные советы и пошаговые инструкции изготовления приведены в статье.

Монтаж сендвичных панелей − основные нюансы

Технология выполнения монтажных работ с использованием сендвичных панелей зависит от объекта строительства, его сложности и объёма. Тем не менее, основные нюансы, о которых следует знать при выполнении подобных работ, можно сформулировать следующим образом:

• нижний ряд панелей при горизонтальной раскладке или их низ – при вертикальной, необходимо обезопасить от проникновения влаги с поверхности фундамента;
• наружный защитный слой у панелей достаточно тонкий, поэтому следует не допускать его повреждения во время выполнения монтажных работ, а в случае нарушения – восстановить с использованием специальных материалов;

Использование специальных захватов и мягких строп – залог успеха при монтаже подобных материалов

• для подъёма панелей необходимо использовать специальные присоски, мягкие стропы или специальные приспособления, обеспечивающие сохранность поверхности панели на этом этапе производства работ;
• при необходимости разрезать сендвичную панель изначально следует разрезать металлическую облицовку, а затем утеплитель;
• места стыков отдельных панелей заполняются монтажной пеной, а угловые элементы и обрамления оконных и дверных проёмов закрываются доборными элементами;
• крепление панелей выполняется с использованием самонарезающихся шурупов (саморезов), предназначенных для данного типа монтажа и соответствующих по размеру толщине монтируемого изделия;
• при отсутствии в проектной документации узлов крепления панелей и их обрамления подобную информацию можно найти в сети Интернет, где есть унифицированные варианты для подобных конструкций.

Крепление панелей осуществляется с использованием ручного электрического инструмента

Статья по теме:

Какой наполнитель лучше?

Вес сэндвич-панели будет минимальным как при использовании минеральной ваты, так и пенополистирола. Однако разница между представленными наполнителями существенная.

Пенополистирол изготавливают путем добавления в синтетическую основу газа. Он занимает в общей массе 95-98 %. Это позволяет получить легкий, прочный материал. Он обладает низкой теплопроводностью. Однако это искусственный материал. Он плохо пропускает влагу. Эта особенность влечет за собой развитие грибка, повышения уровня влажности внутри помещения. Строение нуждается в обустройстве качественной принудительной вентиляции.

Минеральная вата является безопасным для окружающей среды и человеческого здоровья материалом. Она легкая и прочная. Этот материал хорошо поглощает звуки, препятствует потере тепла. Вата способствует образованию здорового микроклимата в помещении. Это негорючий материал, применение которого при строительстве стен и кровли считается предпочтительнее.

Положительные качества

Сэндвич применяется при изготовлении глухих элементов балконных и уличных дверей, а также балконных ограждающих конструкций. Двери, с установленными внизу сэндвич панелями, препятствуют выходу тепла. Это связано с тем, что панели для откосов окон и дверей обладают следующими положительными качествами:

1. Сендвич имеет незначительный вес при достаточной прочности.
2. Благодаря пенополистирольному наполнителю исключаются теплопотери, повышается энергоэффективность помещения и создаются оптимальные микроклиматические условия. Недаром пенополистирол зарекомендовал себя как надежный утеплитель.
3. Возможность ламинирования поверхности для создания единой композиционной целостности с оконной системой делает его современным универсальным отделочным материалом.

   С помощью ламинированных панелей можно отделать окно под любой интерьер

4. Возможен выбор размера материала в зависимости от параметров оконного проема.
5. Пластиковые откосы устойчивы к попаданию влаги, температурным перепадам и воздействию биологических веществ.
6. Теплые откосы для пластиковых окон не подвержены гниению и распространению плесени.
7. Отделка откосов пластиковых окон данным материалом позволяет повысить шумоизоляционные свойства оконной системы.
8. Простота монтажа оконных откосов и ухода за ними.

Клей

Клеевое покрытие является важным элементом сэндвич-панели. Что это такое, станет понятно при подробном рассмотрении технологии производства материала. Утеплитель и внешние слои не могут плотно соединяться без применения специального фиксирующего состава

Качественный производитель уделяет высокое внимание выбору клея

Элементы системы фиксируют посредством высокопрочных составов. Их изготавливают по различным технологиям. Такой клей чаще всего не содержит наполнителей и растворителей. Это может быть двухкомпонентный клей. Состав обязательно учитывает особенности материала, из которого выполнен утеплитель и внешние слои панели.

От клеевого покрытия зависят эксплуатационные качества строительного материала. Фиксирующий состав может варьироваться в зависимости от условий климатической зоны

Поэтому при выборе панелей на этот параметр необходимо обращать особое внимание

Чем хороши сэндвичные панели

Популярность материала у строителей и потребителя легко объяснить. Чем характеризуются многослойные панели?

1. Их использование позволяет в десять раз сократить срок строительства, сэкономить и на рабочей силе.
2. Достойные теплоизоляционные характеристики (стена из панелей 100 мм обладает примерно такой же теплопроводностью, что и кирпичная конструкция толщиной 64 см) помогают оптимизировать затраты на отопление.
3. Небольшая масса изделий и строения в целом позволяет упростить процедуру исследования грунтов и устройство фундамента. К тому же транспортировка и перемещение продукции осуществляется проще.
4. Минимальный срок службы панелей превышает четверть века.
5. Материал не подвержен атмосферным воздействиям.
6. Многие виды панелей отличаются хорошей огнестойкостью.
7. Внешне панели очень эстетично выглядят.

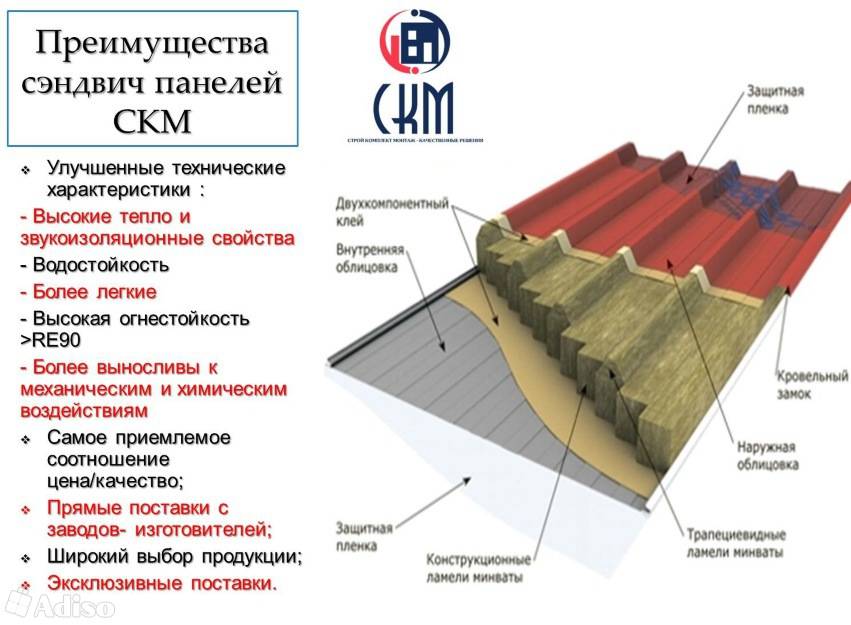

Кровельные сэндвич-панели

Функциональность строительного материала во многом определяется его многослойностью. Он отлично защищает стены и крышу от низких и высоких температур и осадков, обеспечивает отличную теплоизоляцию и защищает от шума. При небольших затратах на строительство есть возможность в короткие сроки возвести привлекательную и надежную конструкцию.

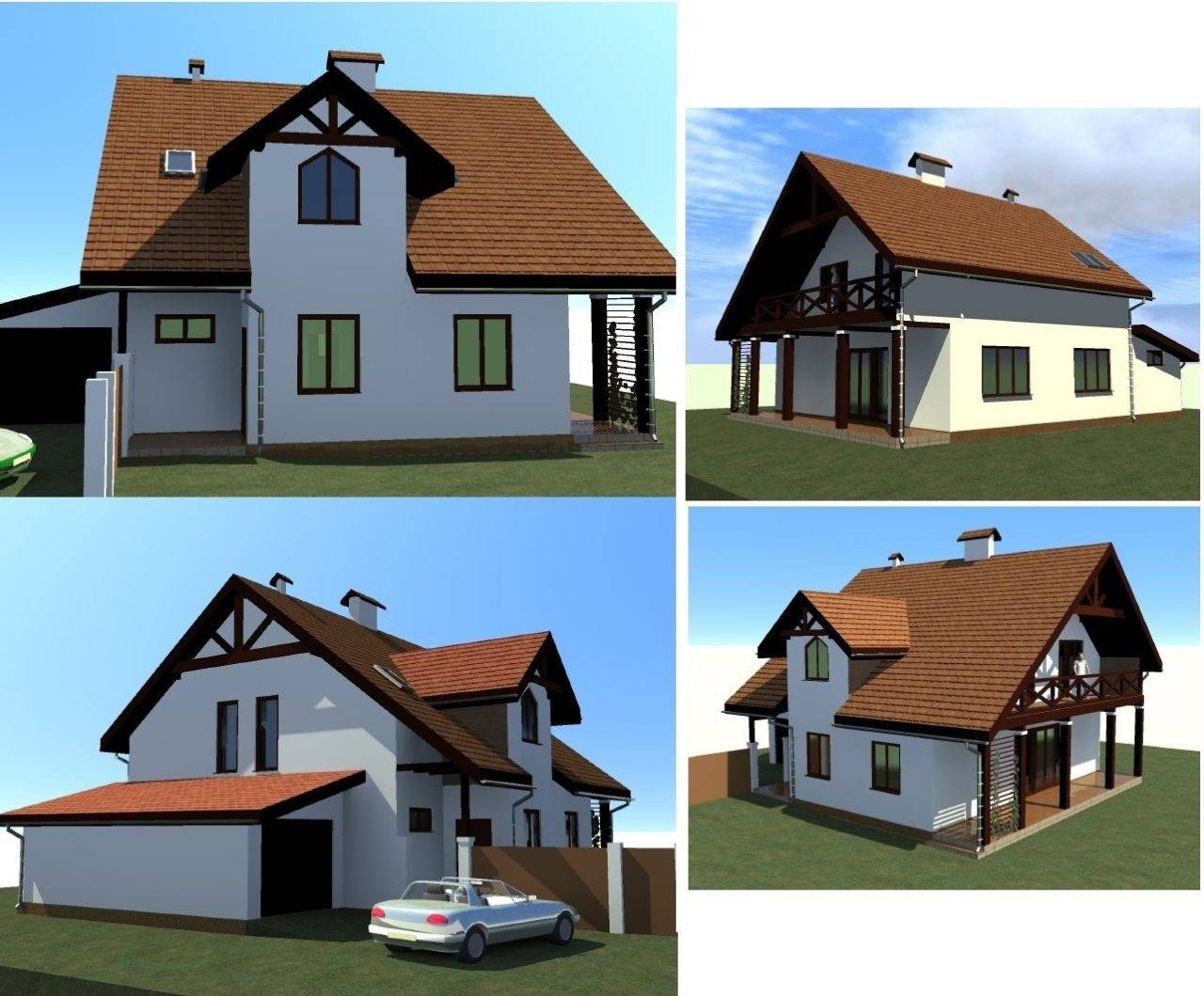

Проект дома из сендвич-панели

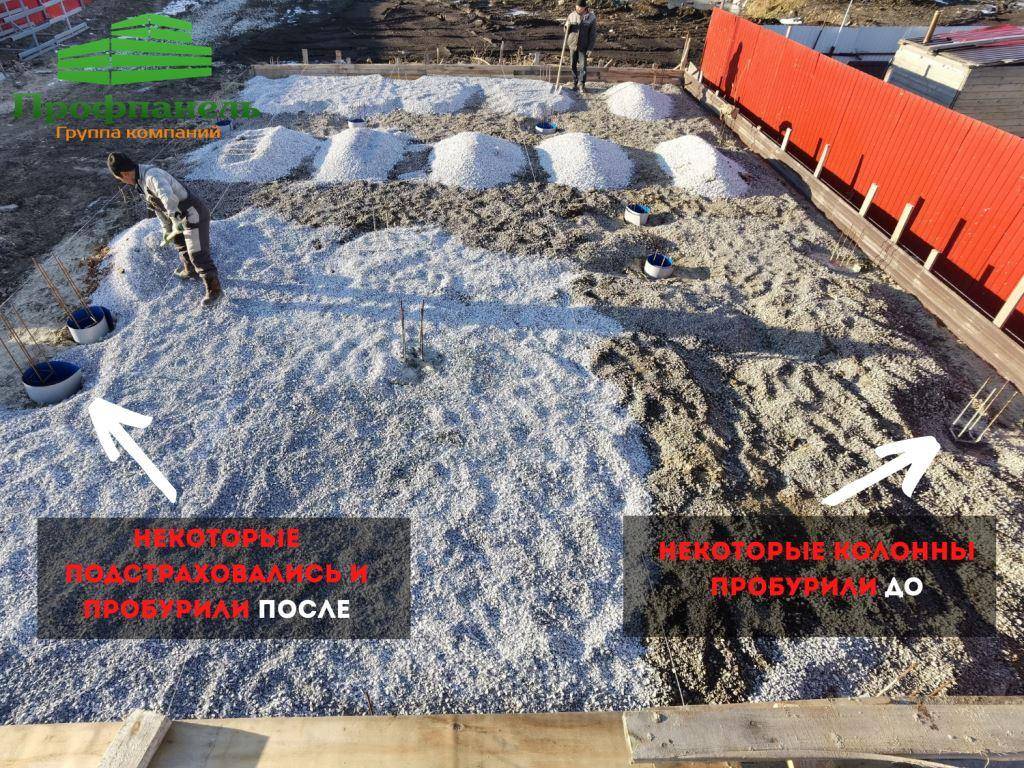

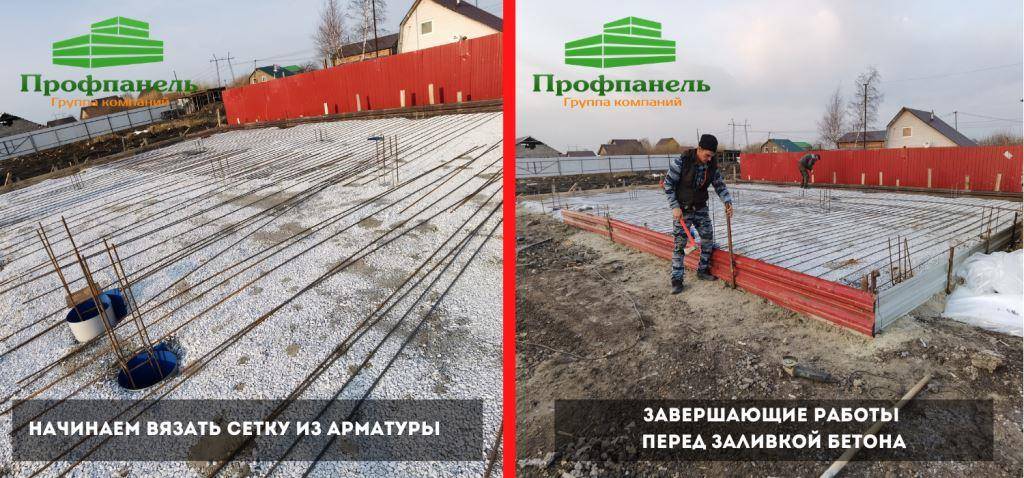

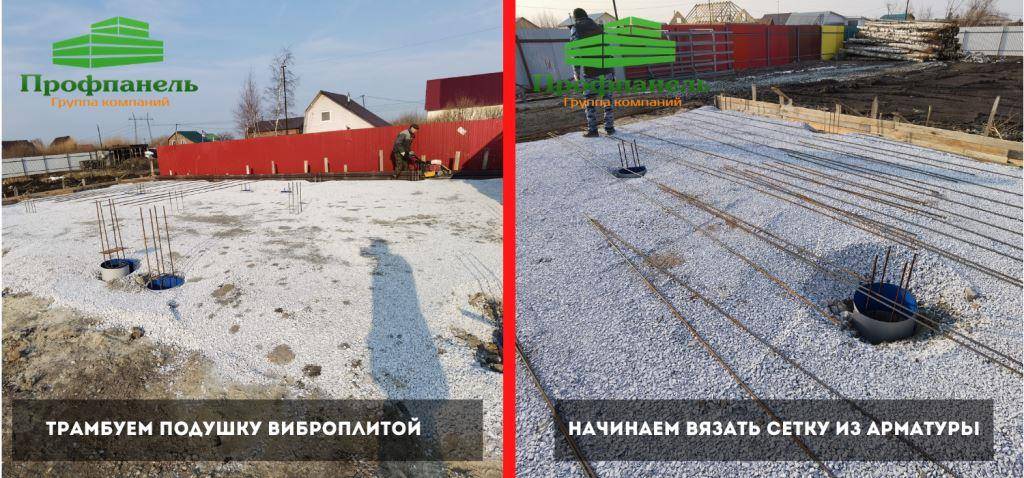

Подготовка площадки.

Начало строительства октябрь-ноябрь 2020 года. Начали строительство с подготовки площадки под заливку фундаментной плиты. Котлован рыть не стали, так как была свежая отсыпка участка грунтом, заглубились всего 10-20 см. Это позволило нам сэкономить на материалах для фундамента. Если бы мы рыли котлован глубже, то песка, щебня и бетона у нас ушло в 2-4 раза больше, чтобы заполнить всю глубину.

Таким образом мы подготовили площадку под плиту в 15 см. Возможно это и слишком мало, и при сезонных хождениях грунта плита может треснуть… Но мы подстраховались, по периметру и внутри фундаментной плиты пробурили несколько колонн глубиной 3 метра и диаметром 0,3 метра. Внутрь колон поместили закладные из арматуры и сразу же залили бетоном.

Колонны можно заливать и вместе с основной плитой, но если грунтовые воды рядом, то они сразу же заполнят собой всю колонну. В этом случае рекомендуем согласовать время работы бурильной машины и бетоновоза в паре. То есть бурите колонну, сразу же вставляете закладную и одновременно заливаете бетоном. Риски, что колонна будет не прочная, при этом способе будут минимальными.

Технология установки стеновой панели

Шаг 1. Несущее основание очищается от грязи. Чаще всего панели устанавливаются на металлический каркас. Перед началом монтажа его поверхность следует покрыть антикоррозионным составом.

Шаг 2. На верхнюю поверхность цоколя устанавливается широкая бутиловая лента (она должна соприкасаться с каркасом). После этого на нее крепится уплотнительная лента. На каркас также фиксируется уплотнительный элемент. Это позволяет снизить звуковую вибрацию и воздухопроницаемость в местах соединений.

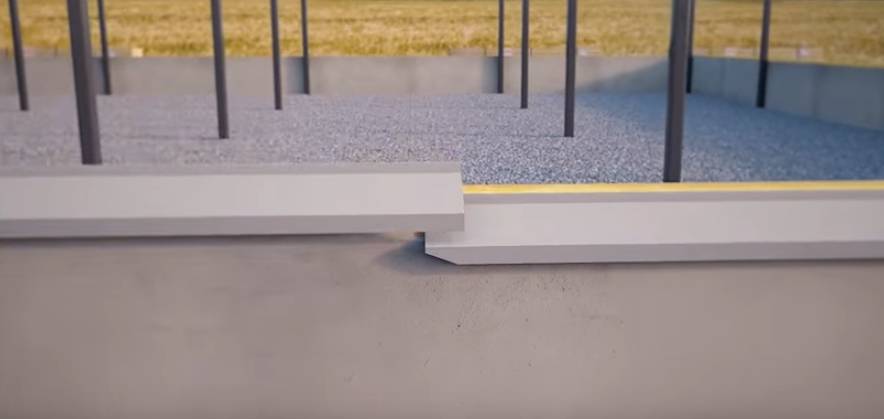

Укладка бутиловой ленты

Шаг 3. На расстоянии 7…9 мм от каркаса устанавливаются цокольные направляющие. В них вплотную к внутреннему ребру укладывается бутиловая лента. Поверх направляющих встык устанавливаются ленты из минеральной ваты.

Укладка ленты поверх направляющих

Шаг 4. По внешней стороне цокольной направляющей монтируется цокольная планка (с нахлестом 10 см).

Монтаж цокольной планки

Шаг 5. Первая панель должна быть установлена строго по уровню, от этого зависит качество всех работ. Стена будет неровной, а в местах соединения элементов возникнут зазоры, от чего пострадает теплоизоляционная способность.

Крепление начинается с верхней части панели и производится с шагом 400 мм. При горизонтальном монтаже на цоколь панель фиксируется пазом вниз.

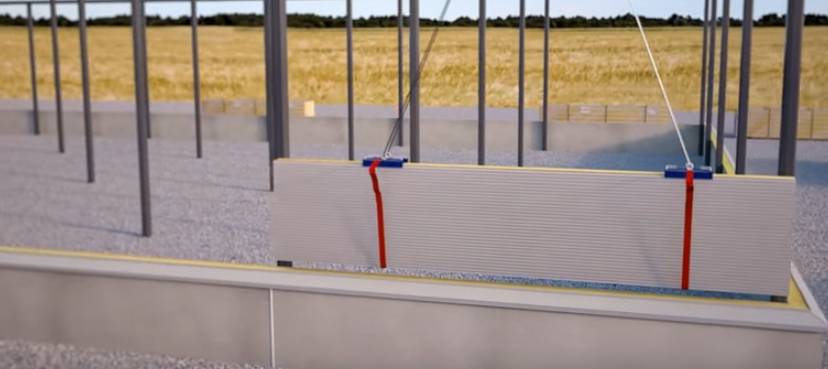

Установка первой панели

Шаг 6. Перед тем, как установить следующую панель, замок уже закрепленной обрабатывается герметиком. Также можно использовать для герметизации шнур из бутилкаучука диаметром 8 мм.

Шаг 7. Поперечные стыки панелей необходимо проложить утеплителем (минеральной ватой). Этот технологический шов должен иметь толщину не менее 2 см. После окончания установки панелей его уплотняют герметизирующей лентой и закрывают фасонным элементом.

Поперечные стыки прокладываются утеплителем

Шаг 8. Фасонные детали должны устанавливаться с нахлестом. При отделке горизонтальных панелей он должен составлять не менее 5 см, вертикальных — 8…10 см.

Процесс монтажа фасадных панелей

С внешней стороны фасонные элементы крепятся саморезами 28 х 4,8 мм с ЕПДМ-прокладкой (или заклепками) с уплотнением плоскости присоединения герметиком.

Специфические монтажные нюансы

Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.

Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.

Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.

Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.

Установка откосов из сэндвич-панелей

Установка профиля

Установку оконных откосов из сэндвич панелей правильно проводят следующим образом:

• Готовится материал, которым нужно облицовывать окно. В ходе работы применение потребуют: стартовый профиль, финишный профиль, наличник, пена, силикон или герметик.
• Далее, все тщательно замеряется еще раз, данные переносятся на крепление (профиль). Профиль следует порезать по размерам и потом установить по периметру окна саморезами. Ширина шага составляет 15-20 см.
• Теперь снимается глубина откоса и другие параметры элементов, чтобы перенести данные на панель. Режущим инструментов кроится обшивка.

Заливание щелей монтажной пеной

• Все щели, что есть на откосе необходимо заполнить пеной, только после этого начинается монтаж откосов из сэндвич-панелей.
• Панель ставится в стартовый профиль, он будет направлять остальные части нарезки. Материал выравнивается по уровню.
• Отделка должна зафиксироваться скотчем или с помощью рейки подпорки.
• Аналогично следует закрепить панели по всему окну и приклеить на них скотч.
• Если зазор между панелью и стеной большой, толщина позволяет, то технология предусматривает вставку минваты.
• Внешний наличник обрезается по высоте окна и делается немного длиннее проема, на ширину наличника.
• Пластмассовый наличник надевается на панель, в соответствии с размерами.

Установленные сэндвич-панели на пластиковом окне

• Изготовление правильных углов, для них потребуется верхнюю часть наличника зарезать под 45 градусов, после чего крепить вверху. Пластиковый уголок должен совпадать по краям. Аналогично делается вертикальная сторона.
• В конце проводится герметизация швов, которые будут держать уличный шум и холод, не давая проникнуть им в дом. Используется для этого силикон. Сами наличники следует промазать по периметру и клеить на откос.

На этом отделка откосов сэндвич панелями закончена. Подробно технический процесс представлен на видео в конце статьи. Образец, как отделывать окно можно найти в интернете на фото. Установка сэндвич-панелей ПВХ для откосов несложный процесс, самый удобный и хороший для людей без опыта оштукатуривания. Зная особенность материала и правила, как устанавливать откос, можно облицевать все самостоятельно.

https://youtube.com/watch?v=IF9kB0oQLgE

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли. Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров

Это может быть:

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

• Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
• Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.

• Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

• FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
• Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Преимущества и недостатки строительного материала

В большинстве случаев люди выбирают сэндвич-панели для возведения дома благодаря их уникальным особенностям:

• Относительная дешевизна самого материала.
• Простота технологии строительства.

Постройка дома из таких панелей не потребует больших финансовых затрат
. Отмечается высокая скорость строительства: возвести дом вполне можно за несколько недель, чего не может обеспечить никакая другая технология. Этот материал имеет довольно низкую теплопроводность. Это позволяет сделать проживание в домах, возведённых из сэндвич-панелей, приятным и комфортным: такие строения сохраняют тепло в холодное время, а в тёплый период в них не будет слишком жарко. Хорошая звукоизоляция, что обеспечивает определённый уровень комфорта.

Конструкция имеет небольшую массу, что позволяет не возводить массивный и дорогостоящий фундамент. Строительство дома можно проводить при любой температуре. Ни жара, ни мороз не являются для этого помехой. Дому не страшна усадка
. Это даёт возможность сразу же приступить к отделочным и монтажным работам.

Обладая множеством достоинств, материал, однако, имеет определённые минусы:

1. Конструкции из них недолговечны.
2. Срок службы таких зданий не превышает 50 лет.
3. По прочности такие дома проигрывают зданиям из кирпича, бруса и бетона.
4. Высокая пожароопасность. Материалы, которые используются в качестве утеплителя, легко воспламеняемы. Причём при сгорании в воздух выделяется много отравляющих веществ.
5. Низкая экологичность. В состав входит много синтетических веществ, что делает проживание в таких домах не особо полезным для здоровья.

А также к недостаткам можно причислить полную герметичность домов, построенных из сэндвич-панелей. В результате воздух в помещении застаивается, что делает проживание дискомфортным. Поэтому владельцам таких домов следует позаботиться об устройстве принудительной вентиляции
. А это увеличивает расходы.

ПВХ сэндвич-панели:

ПВХ сэндвич-панель представляет собой трехслойный листовой материал, белый лицевой ПВХ лист, слой ЭППС, и ПВХ лист на оборотной стороне, но более мягкий чем на лицевой стороне.

Для удобства монтажа были выбраны форматы панелей 3х1,5 м и 3х2 м, толщина панели 10 мм. Есть панели и толще (24 мм и 32 мм), но для моих целей теплоизоляционные свойства фасада не так важны, а прочности панели 10 мм вполне хватает для вертикальной облицовки.

В Sketchup было спроектировано следующее композиционное решение фасада, с элементами на фахверковую тему:

Доборные элементы на стыках панелей и углах, наличники окон и дверей, а также крестовые элементы было решено делать из строганной сосновой доски камерной сушки 140х20 мм.

Фронтоны чедачно-мансардного этажа еще в прошлом году были не спеша, за лето, облицованы металлическим сайдингом в цвет кровельной металл-черепицы согласно проекта. Материал очень понравился, поняв принцип загонки элементов в финишные и стартовые профили работа пошла быстро.

В качестве поставщика панелей была выбрана компания ТБМ-Маркет, которая является дилером завода Роспанель (Пластиковые сэндвич-панели «Роспанель») в нашем регионе. Заказ был размещен на сайте, с менеджером обсудили условия доставки и скидки за объем, и через 4 дня панели были на участке.

Было куплено: Сэндвич-панель (утепленный откос) Bauset RS 10х1500х3000 мм (0,8×1,0 мм), белый матовый — 9 шт.; Сэндвич-панель (утепленный откос) Bauset RS 10х2000х3000 мм (0,8х1,0 мм), белый матовый — 19 шт.; Профиль (L) начальный Bauset TPL 27х20мм белый 6,0 м (П-образный профиль) — 108 м; Профиль (F) конечный Bauset TPL 10х60х6000 белый (профиль F-образный) — 78 м;

К сожалению, не успел сфотографировать большую пачку панелей, так как она очень быстро разошлась на стены и на обрезки, на монтаж крупных панелей одной стены вдвоем с супругой у нас уходило около 4-5 часов, работа шла быстро, до фото руки не доходили, и я на тот момент не думал об обзоре. Но несколько фото крупного верхнего обрезка самой большой панели я сделал )):

https://www.youtube.com/embed/owEKyAiBkHM

Внешний слой

Сэндвич-панель для окон, стен или кровли включают в себя внешнее покрытие из различных материалов. Для строительства чаще всего применяют разновидности, которые имеют с обеих сторон листы оцинкованного металла. Его толщина может варьироваться от 0,7 до 0,5 мм. На него наносится полимерное покрытие. Оно защищает металл от различных неблагоприятных воздействий внешней среды.

Если толщина металла составляет менее 0,45 мм, применять представленный материал не рекомендуется. В качестве защитного слоя чаще всего применяется полиэстер. Маркировка панелей в этом случае имеет буквы РЕ.

Для окон применяются панели с внешними слоями из ПВХ. Это обычная практика при создании подобных материалов. Ее покрывают специальной защитной пленкой. После монтажа ее снимают. Это временное покрытие, которое позволяет избежать появления дефектов на поверхности в процессе монтажа.
