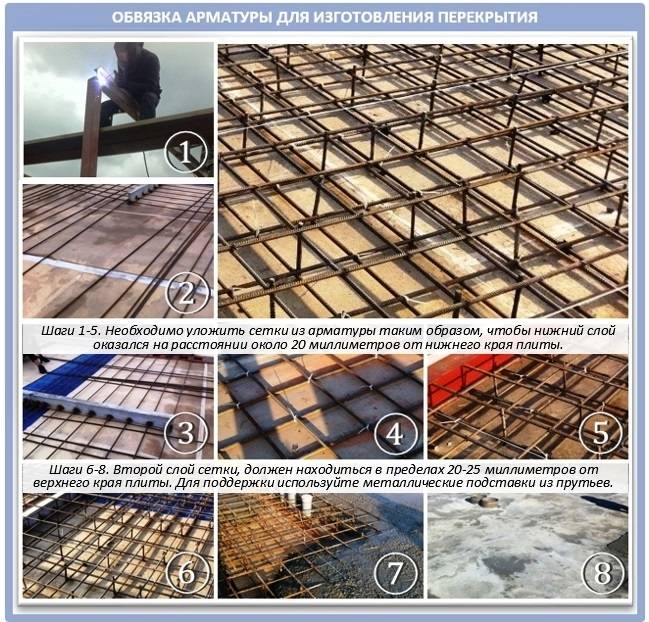

Укладка и расчет арматуры

Процесс реализуется следующим образом:

• между опалубкой и каркасом соблюдается зазор 25 мм, что можно организовать при помощи покупных фиксаторов или при самостоятельном изготовлении деревянных или фанерных подставок. Фактическая высота закладных элементов зависит от толщины плиты, но чаще всего хватает 2.5 см;
• диаметр прутка определяется по расчету в зависимости от нагрузки и размера плиты и варьируется в пределах 8-20 мм. В частном строительстве используется прут 8-12 мм;
• арматурный каркас может быть однорядным или двурядным, что зависит от необходимой прочности. Ряды вяжутся при помощи гибкой проволоки с размером ячейки 15х15 см – в первом ряду, и 20х20 см – во втором;
• расстояние от верхнего пояса до верха бетонной заливки должно составлять не менее 25 мм.

Шаг хомутов армирующего пояса – 200-400 мм

Чтобы перекрытие надежно взаимодействовало с несущими стенами, необходим монтаж армирующего пояса. Он формируется на основе стальных прутков и хомутов, к которым крепится арматура перекрытия. Вполне достаточно организовать 4 направляющих диаметром 12.0-20.0 мм, к которым в перпендикулярном направлении крепятся хомуты при помощи вязальной проволоки.

Преимущества монолитной технологии в устройстве перекрытий

• Вопрос стоимости монолитных перекрытий в сравнении с другими индивидуален для каждого случая. Но достаточно часто он отходит на второй план из-за ряда несомненных достоинств монолитной технологии:
• Несущая способность. Монолитные перекрытия способны выдержать значительные динамические нагрузки и силу удара взрывной волны без существенных повреждений.
• Отсутствие ограничений по параметрам пролётов. Возможно возведение дополнительных опорных колонн.
• Весь технологический цикл изготовления перекрытий выполняется непосредственно на строительном объекте.
• Возможность варьирования толщиной перекрытия в зависимости от интенсивности и сложности эксплуатации.
• Правильно выполненное перекрытие способно служить неограниченное время без снижения эксплуатационных характеристик. Это относится как к бетонному слою, проходящему полный цикл схватывания на протяжении 100 лет, так и к арматуре, защищённой от коррозии слоем бетона.
• Бетонные перекрытия изготовляются из негорючих материалов, обеспечивая пожарную безопасность строения.
• Монолит в процессе эксплуатации не требует профилактического осмотра, ухода, обслуживания, замены элементов.

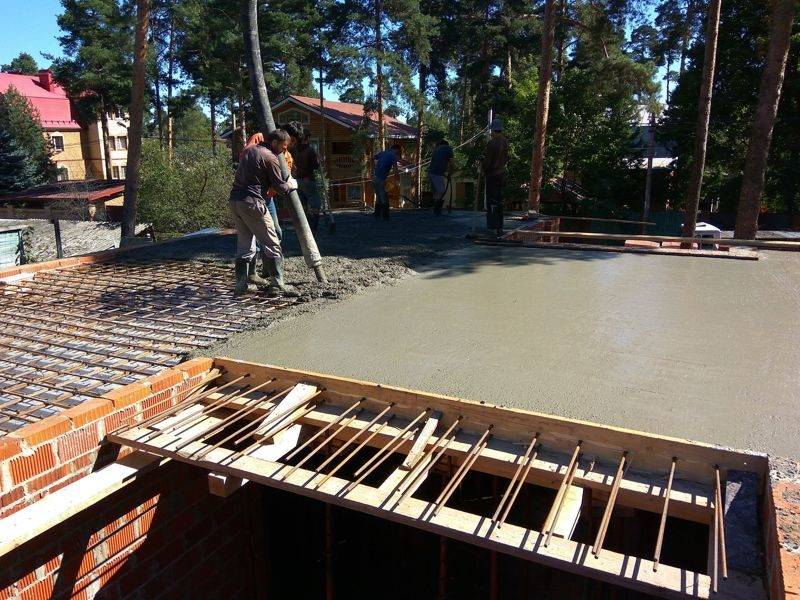

Процесс заливки бетона крайне прост, для самостоятельного выполнения армирования и устройства опалубки достаточно лишь консультаций специалистов. Все работы застройщик может выполнить сам с должным качеством – при этом сохранив значительные средства на оплату труда наёмных исполнителей.

Нюансы монолитного строительства

Все основные требования к процессу создания монолитных конструкций из железобетона – в том числе и перекрытий, изложены в своде правил 52*103*2007.

Возведение монолитного каркаса здания

• При проектировании любого здания выбирается КС (конструктивная система), в которой все несущие элементы увязываются так, чтобы обеспечить строению максимальную устойчивость и прочность.
• Определяющим фактором здесь является применяемый массово строительный материал: дерево, металл, сборный или монолитный железобетон. Так как темой данной публикации является монолит, именно о нём и будем вести речь.
• Монолитное перекрытие может устраиваться и по сборным ЖБ стенам, и по каменной кладке. Тут многое зависит от типа конструктивной системы, и основные из них представлены ниже:
  1. Колонная система, где основным несущим элементом являются колонны;
  2. Стеновая система, где все нагрузки воспринимают стены;
  3. Смешанная, где нагрузки распределяются между колоннами и стенами.

Варианты конструктивных систем

Какими бывают перекрытия в монолите

Монолитные перекрытия могут быть:

Плоскими. Их обычно проектируют для зданий с пролётами между колоннами или стенами менее 8 метров. Это обычный, наиболее часто применяемый, вариант для гражданского строительства;

Плоские перекрытия в строящейся жилой многоэтажке

Ребристыми. Применяют при пролётах до 12 метров, чаще в промышленном строительстве.

Ребристое перекрытие в административном здании

Кессонными. Их рекомендуется устраивать в помещениях зального типа – как производственных, так и жилых. За счёт углублений в перекрытии улучшается акустика помещений, и появляются широкие возможности для дизайна потолка.

Перекрытие кессонного типа

Пустотными. Применяют там, где необходимо максимально снизить вес конструкции. Чаще всего это перекрытия большой площади в одноэтажных зданиях.

Вариант монолитного пустотного перекрытия

Необходимую конфигурацию перекрытие принимает за счёт использования при заливке специальных форм:

Общие требования к плитам

Главными параметрами, от которых зависит прочность и надёжность заливаемого перекрытия, являются:

1. Габариты в поперечном сечении – а именно, толщина плиты;
2. Класс применяемого бетона, который определяет его прочность на сжатие;
3. Содержание в плите продольной арматуры, количество которой определяется, исходя из длины пролётов и предполагаемых нагрузок на перекрытие.

Стандартная плита со сплошным сечением обычно имеет толщину не менее 160, но не более 250 мм. Бетон для заливки должен применяться класса В20, не ниже. Толщина всех прочих плит варьируется от 250 до 500 мм, с применением бетона класса В25.

Пустотные блоки в качестве вкладыша

Армирование

Согласно правилам, плоские плиты армируются:

1. Продольно, в два ряда — вдоль верхней и нижней плоскостей;
2. Поперечно, с распределением арматуры по всей площади и усиления в местах опирания плиты на стены или колонны;
3. На участках в концах плит должна устанавливаться арматура в виде П-образных хомутов, позволяющих произвести анкеровку концов продольных стержней.

Более подробно об армировании монолитных плит вы можете узнать из пособия по проектированию, изданным НИИЖБ в 2007г. В нём подробно излагается информация по сортаменту применяемой арматуры, её расчёту, выполнению соединений, гибке, анкеровке.

Как определить толщину бетонного слоя

Толщина — определяющий параметр монолитного перекрытия. Именно на основе этого параметра составляется схема устройства опалубки, осуществляется раскладка арматуры. При отсутствии проекта застройщику следует ориентироваться на типовые рекомендации по устройству монолитного слоя.

Усреднёнными расчётными нормативами определён показатель толщины по отношению к длине пролёта между опорами 1: 30. Иначе: на 1 погонный метр пролёта толщина слоя бетона должна быть примерно 3 см, а на стандартном 6-ти метровом пролёте она будет 18 см.

На практике допускается снижение толщины на 10-15 % в случаях, когда нагрузки будущего перекрытия не превышают средние значения.

Влияние схемы эксцентричного крепления ребра на результаты подбора арматуры в плите и ребре

При моделировании поля железобетонной плиты пластинчатыми или оболочечными элементами и моделировании балок стержневыми элементами срединная плоскость пластин может быть расположена как на одном уровне, так и на разных уровнях с упругой частью стержня (рис. 3).

Рис. 3. К выбору размещения стержня относительно плиты: 1 — плитный элемент; 2 — стержневой элемент

Можно было бы также представить ребра вертикально расположенными элементами плиты, однако в таком случае возникает вопрос о толковании размещения подобранной арматуры (рис. 4), поэтому в рамках этой статьи мы не будем рассматривать данный вариант.

Рис. 4. Расположение арматуры: а) в реальной конструкции; б) при моделировании стержневым и плитным элементами; в) при моделировании плитными элементами; 1 — плита; 2 — стержень

При смещении стержневого элемента относительно нейтральной оси плиты возникает необходимость учесть эксцентриситет стыков элементов в узлах. Условия совместимости деформаций стержней и пластин будут выполнены при условии присоединения стержней к узлам пластин с помощью абсолютно жестких (EI = ∞) вертикальных вставок (рис. 5).

Рис. 5. Эксцентричность стыков элементов в узлах; 1 — жесткая вставка, С — длина жесткой вставки

При этом в плите возникает мембранная группа усилий, которые в общем случае являются следствием корректного моделирования перекрытия. Следовательно, при эксцентричности стыков элементов в узлах плиты необходимо моделировать оболочечными элементами, которые имеют необходимое количество степеней свободы в узлах.

Если стержни примыкают к узлам пластин непосредственно (без жестких вставок), то в пластинах при вертикальной нагрузке мембранная группа усилий не возникает. Такое моделирование соответствует случаю, когда в реальной конструкции балки как бы выступают над плитами (рис. 6а, 6б). В этом случае при моделировании плиты конечными элементами плиты и оболочки результаты будут одинаковыми.

Рис. 6. Моделирование ребристого перекрытия или плиты (комбинированная модель): а — без жестких вставок (высота балки h), б — без жестких вставок (высота балки h1); в, г — то же, но с жесткими вставками

Каждый из предложенных на рис. 6 вариантов расчетных схем имеет свои преимущества и недостатки. В случаях, представленных на рис. 6а и 6б, жестких вставок нет. В случае, когда в стержневом элементе имеется вставка (рис. 6в, 6г), от действия вертикальной нагрузки в плите возникает мембранная группа усилий. Как следствие, в упомянутых стержнях появляется продольная сила (усилие распора), которая отвечает действительной работе конструкции. Этого не происходит при центрировании элементов по средней линии.

Кроме того, в схемах (рис. 6а, 6б и 6в) в местах пересечения стержня и плиты будет дважды учитываться площадь бетона. В схеме (рис. 6г) такого эффекта не наблюдается, но при этом возникает вопрос, правомерно ли будет перенести площадь подобранной арматуры в сжатой зоне стержня в сжатую зону плиты (изменение плеча внутренней пары сил).

Армирование стержневых элементов также возможно как по первой, так и по второй группам предельных состояний.

Рассмотрим два примера расчета (ребристой панели перекрытия и монолитного ребристого перекрытия с балочными плитами), которые приведены в пособии «Проектирование железобетонных конструкций», и по этим исходным данным смоделируем соответствующие расчетные схемы в комплексе SCAD (учитывая особенности, изложенные выше).

Ребра были представлены стержневыми элементами прямоугольного сечения. Тавровое сечение ребер не рассматривалось, поскольку, во-первых, при таком моделировании ребер будет дважды учитываться бетон сжатой зоны (стержня и плиты), что исказит конечный результат, а во-вторых, моделирование крайних ребер окажется некорректным, поскольку одна из полок тавра будет лишней.

Рассмотрено четыре типа схем, которые отличались между собой представлением нагрузки в расчетной схеме и типом конечного элемента плиты (табл. 1). Представление ребер одним типом элемента (пространственный стержень) при моделировании полки плиты конечными элементами оболочки и плиты объясняется тем, что стержневой элемент плоской схемы не может иметь жестких вставок в своей плоскости.

Некоторые нюансы

Есть примечание к значениям в таблице, пример которой содержится в материале. Если сбор нагрузок для расчета выполняется не профессиональными проектировщиками, рекомендуется занижать значения сжатой зоны ER приблизительно в 1,5 раза.

Дальнейший расчет будет производиться с учетом a = 2 см, где a — расстояние от низа балки до центра поперечного сечения арматуры.

При E меньше/равно ER и отсутствии арматуры в сжатой зоне бетонную прочность следует проверять согласно следующей формуле:

B < Rb*b*y (h0 — 0.5y).

Физический смысл данной формулы несложен. Любой момент может быть представлен в виде действующей силы с некоторым плечом, следовательно, для бетона понадобится соблюдать вышеприведенное условие.

Проверка прочности прямоугольных сечений с одиночной арматурой с учетом E меньше/равно ER производится согласно формуле: M < RsAs (h0 — 0.5y).

Суть данной формулы следующая: по расчетам арматура должна выдержать нагрузку такую же, как и бетон, потому как на арматуру будет действовать такая же сила с таким же плечом, как и на бетон.

Плиты перекрытия с разными несущими способностями, от 400 кг/м2 до 2300 кг/м2.

Примечание по этому поводу. Подобная расчетная схема, которая предполагает плечо действия силы (h0 — 0.5y), дает возможность довольно легко и просто определить основные параметры поперечного сечения согласно формулам, которые будут приведены ниже. Однако стоит понимать, что подобная расчетная схема вовсе не единственная.

Расчет может быть произведен относительно центра тяжести сечения, которое было приведено. В отличие от металлических и деревянных балок, рассчитывать железобетон по предельным растягивающим либо сжимающим напряжениям, которые возникают в нормальном (поперечном) сечении балки из железобетона несколько сложно.

Железобетон является композитным и очень неоднородным материалом. Однако и это еще не все. Многочисленные экспериментальные данные сообщают о том, что предел прочности, текучести, модуль упругости и другие различные механические характеристики имеют несколько значительный разброс. К примеру, при определении бетонного предела прочности на сжатие одинаковые результаты не будут получаться даже тогда, когда образцы изготавливаются из смеси бетона одного замеса.

Связано это с тем, что прочность бетона будет зависеть от большого количества различных факторов: качества (степени загрязненности в том числе) и крупности заполнителя, способа уплотнения смеси, активности цемента, различных технологических факторов и так далее

Высота сжатой зоны бетона при отсутствии в ней арматуры может определяться по следующей формуле:

y = Rs*As / Rb*b.

Для того, чтобы определить сечение арматуры, прежде всего необходимо определить коэффициент am:

am = M / Rb*b*h0^2.

Арматура в сжатой зоне не требуется при am < aR. Значение aR определяется по таблице.

В случае, если арматура в сжатой зоне отсутствует, сечение арматуры необходимо определять согласно следующей формуле:

As = Rb * b * h0 (1 — корень кв.(1 — 2am)) * l * Rs.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

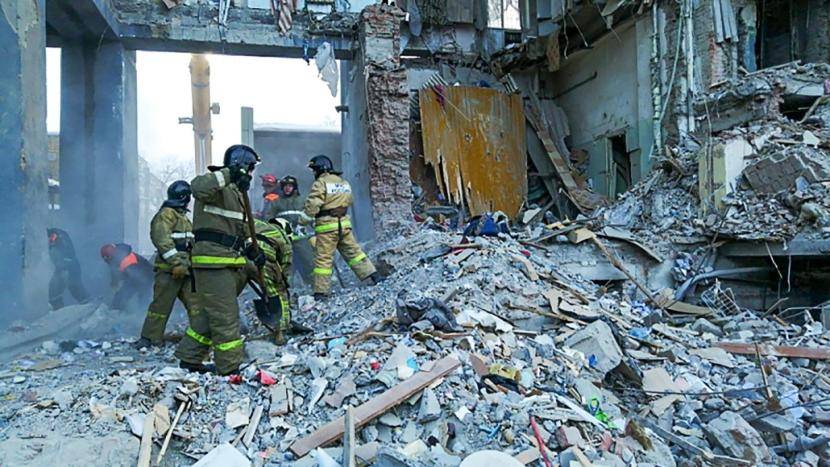

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

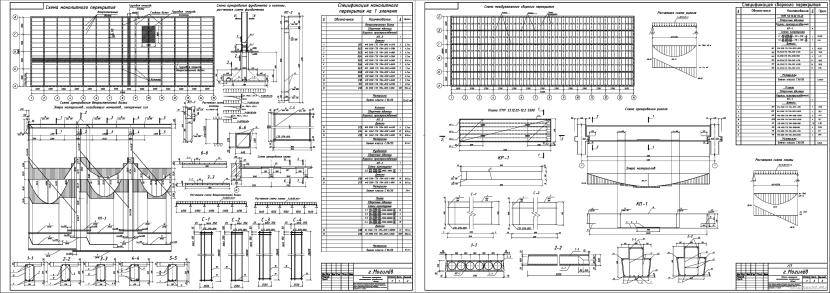

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Как рассчитать параметры?

• прочность армирующей конструкции;
• действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

• интенсивность постоянных нагрузок;
• усилия в сечениях с большой нагрузкой;
• жесткость оси.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

• расчетное сопротивление арматуры и бетона;
• арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

• площадь рабочей арматуры;
• погонная нагрузка на балки;
• требуемый момент сопротивлений;
• максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Сборные плиты

Кроме монолитных плит в виде перекрытия часто устанавливают сборные плиты серий ПК, ПБ и ПТ. Их использую в строительстве, как многоквартирных домов, так и одноэтажных и двухэтажных домов. Плита ПК – расшифровывается как круглопустотная и является видом многопустотной плиты.

Плиты серии ПБ считаются новой технологией, и они пришли на смену плитам ПК. Их исполняют в любых формах, размерах и различной длинны. А все благодаря технологии беспрерывного производства, а не заливки как ПК.

Толщина подобных плит имеет стандартный размер – 22 сантиметра. Общая же толщина плит перекрытия в монолитном доме подразумевает под собой сумму и других значений:

• Толщина бетонной стяжки, около 5 сантиметров.
•  Звукоизоляция, около 5 сантиметров.
•  Теплоизоляция, около 10-15 сантиметров.
•  Напольное покрытие.
•  Конструкция потолочного покрытия.

Серия ПТ используется в виде дополнительных плит для конструкций перекрытий с применением плит ПБ и ПК. Так как они имеют достаточно небольшие размеры, то отлично подойдут для перекрытий над коридором, санузлом, кладовкой. Толщина плит ПТ меньше чем ПБ и ПК – 12 сантиметров, а в сумме с другими элементами перекрытия равняется 20 сантиметрам.

Достоинства и недостатки технологии

К достоинствам относят:

• Качество ж/б дома. Изготовление панелей в промышленных условиях контролируется на каждом этапе производства, что минимизирует риск брака. Качественные железобетонные панели определяют высокие эксплуатационные характеристики и долговечность конструкции.
• Использование многослойных панелей позволяет экономить на утеплении, шумоизоляции и отделке.
• Высокая скорость возведения. Технологический плюс, уменьшающий сопутствующие издержки и, следовательно, окончательную стоимость проекта. Железобетонные панели – готовые стены, которые имеют точные размеры и форму, нуждаются лишь в установке и закреплении.
• Всесезонность. Строительный процесс не зависит от времени года.

Работы идут быстро и в любую погоду Источник vse-pro-stroyku.sqicolombia.net

• Экономичность. Бюджетная цена материала, механизация работ и минимальное использование ручного труда делают здание из ж/б панелей весьма привлекательным вариантом.
• Пожаростойкость. Железобетон не горит.
• Экологичность и долгосрочная эксплуатация. Железобетон нейтрален к окружающей среде и хорошо сопротивляется колебаниям температуры, дождю и солнцу.

Минусами считают:

Применение тяжелой техники и сложность доставки (ж/б элементы имеют большую массу и габариты).

• Швы. Служат мостиками холода, через которые дом теряет тепло. Единственный способ борьбы с утечками тепла и денег – качественная изоляция стыков конструкции.
• Слабая звукоизоляция требует либо дополнительной отделки, либо применения пустотелых изделий.
• Типичность. Аргумент, актуальный 15-20 лет назад. Современные железобетонные изделия имеют композитную полимерную основу и позволяют реализовывать разнообразные архитектурные идеи.

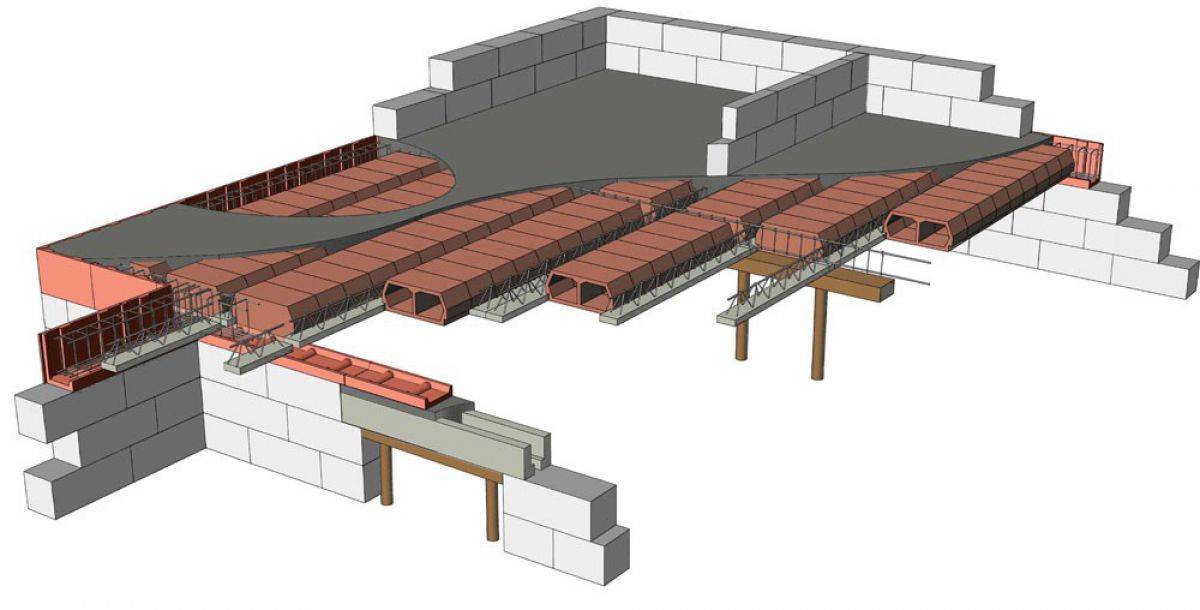

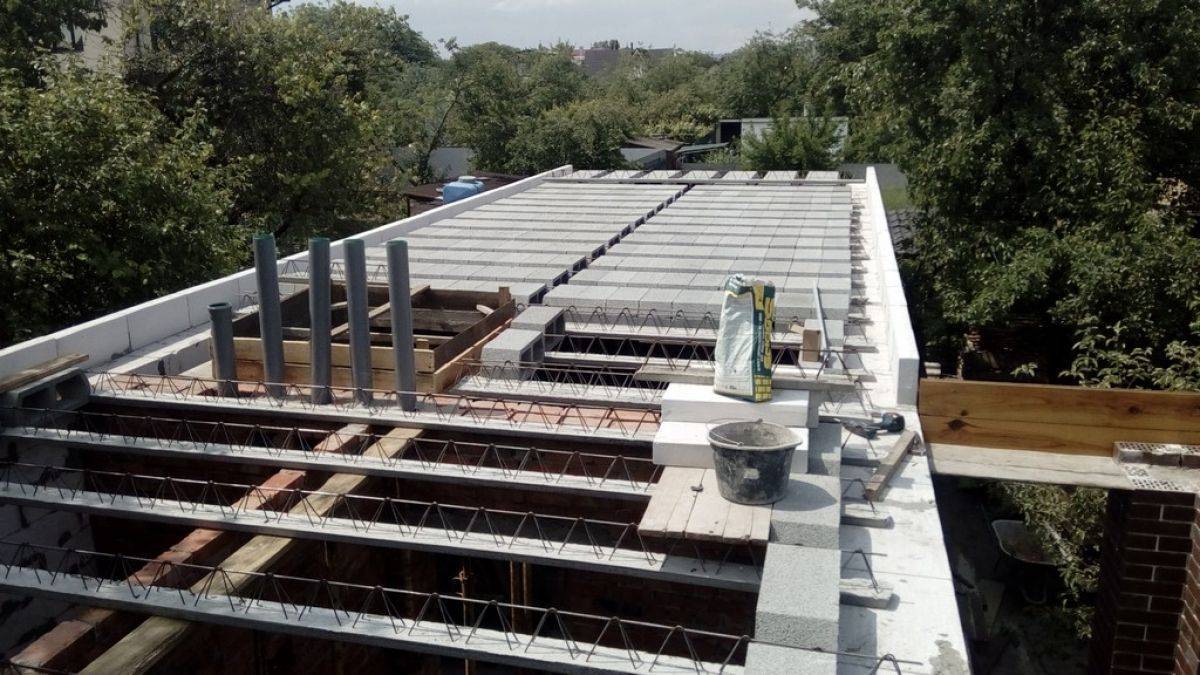

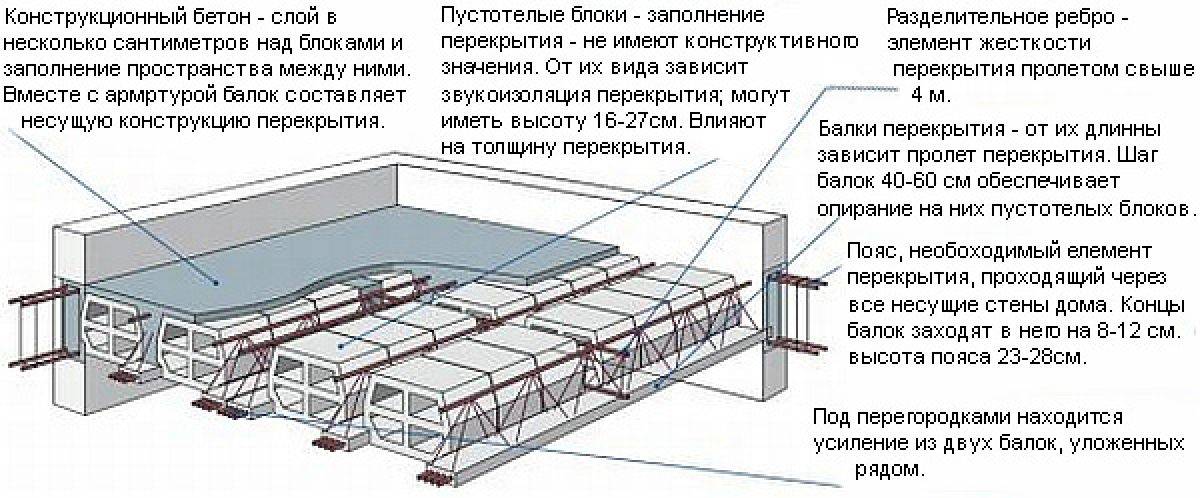

Монтаж сборно-монолитного перекрытия

Конструкция перекрытия позволяет прятать в него электропроводку. Этот вопрос, конечно, нужно увязать с пожарной безопасностью.

Сборная и монолитная части перекрытий могут быть выполнены за 3-4 дня при площади около 100 м2. Готовность для последующих работ – после набора прочности бетоном, минимально 14 суток, в зависимости от условий твердения, температуры и влажности воздуха.

Малый вес перекрытий снижает нагрузки на несущие стены и на фундамент.

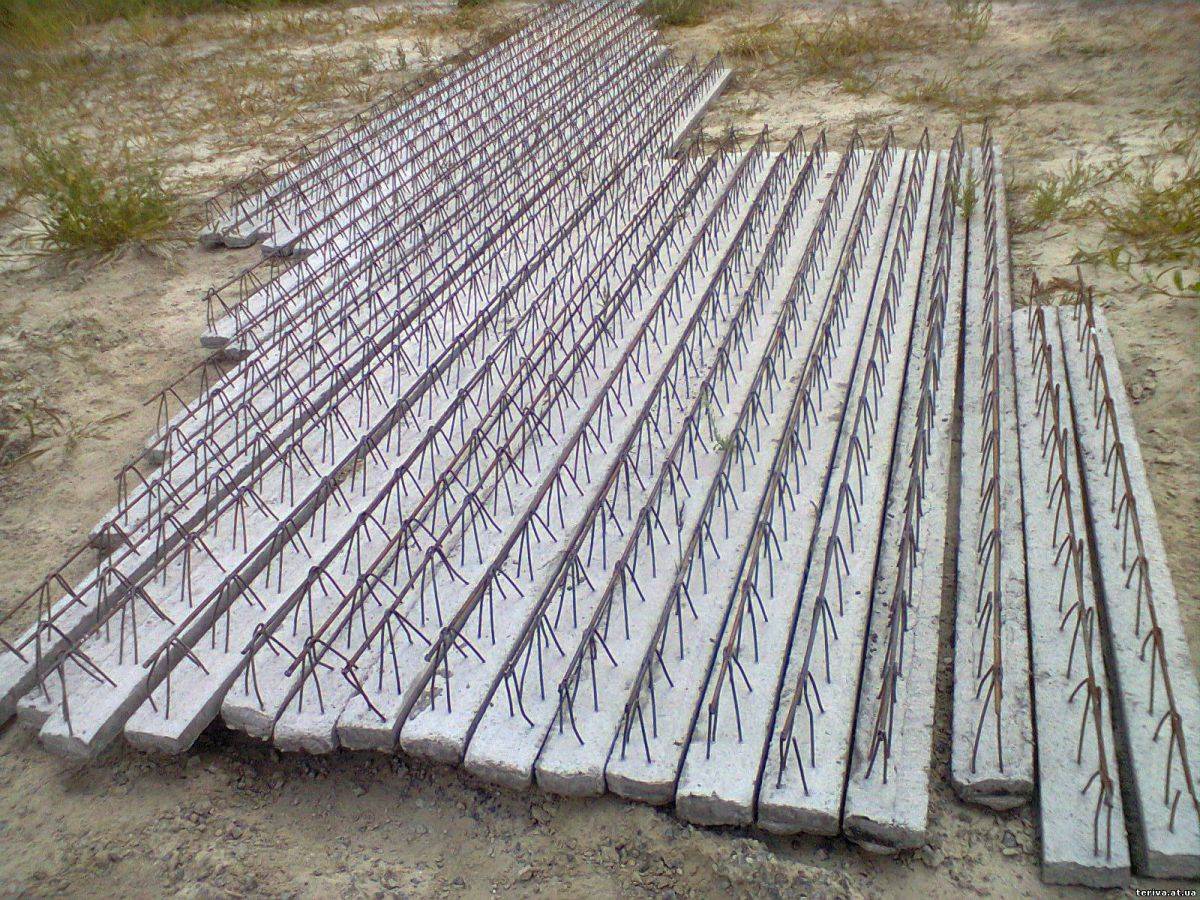

Балки для сборно-монолитного перекрытия по ширине составляют 120 мм, высота ж/б части 30-60 мм. Верх балок – арматурная конструкция из треугольников, иногда по типу шпренгелей в фермах. Узлы монтажа для всех возможных решений по архитектуре производители обычно прорабатывают и дают чертежи и подробные инструкции – по опиранию, по обходам каминных труб, по монтажу около проемов лестниц между этажами, варианты обхода этих проемов и многое другое. По монтажу для реконструкции зданий также существуют разработанные узлы и рекомендации. Класс бетона для монолитных заделок рекомендуется В20 – В22,5 (М300-350).

Установка несущих перегородок возможна не везде, но только по несущим балкам перекрытий, это учитывается при архитектурной планировке и является ограничением. Узлы опирания стен и перегородок на перекрытия разрабатываются для всех вариантов.

По вопросам необходимости армопоясов у специалистов существуют разные мнения. В любом случае, этот вопрос больше касается конструкций несущих стен. Производители Терива гарантируют, что самим перекрытиям армопояс не нужен, по причине равномерного распределения нагрузок, малого веса перекрытия и проработанных узлов опирания. Но для стен из легкобетонных блоков, газобетона или пенобетона – вопрос по армопоясу нужно решать индивидуально, и скорее всего положительно – армопояс нужен.

Укладка армирующей сетки не считается необходимостью, но для повышения прочности перекрытия применяется. По бетонированию – как и в случае фундамента, монолитные участки перекрытия следует заливать в одну смену. Трудности бетонирования промежутков между блоками – неизбежный минус сборно-монолитных конструкций, и бетон нужен мелкофракционный, плотный, но с хорошей подвижностью, чтобы этого добиться, в основном применяют пластификаторы.

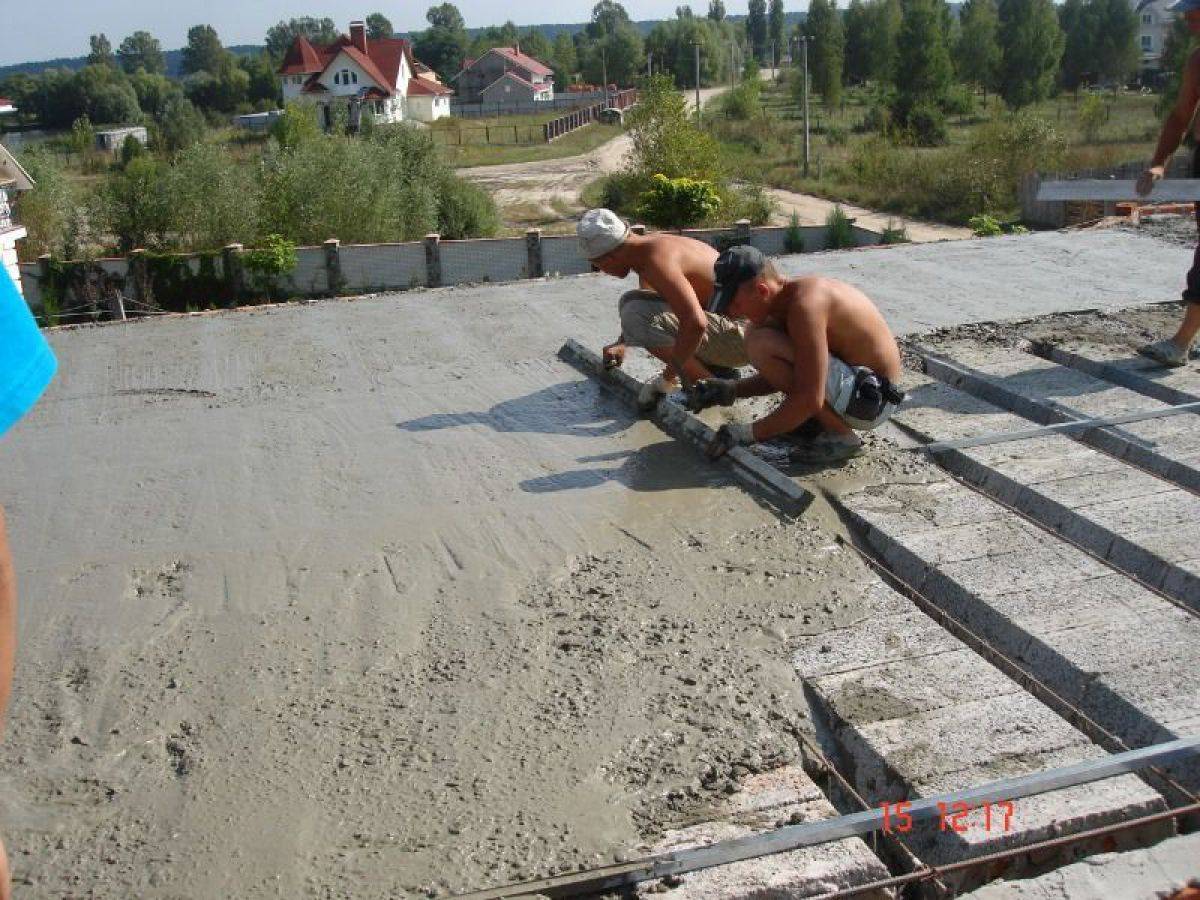

Технология сборно-монолитного перекрытия не отличается сложностью. Первыми укладываются несущие балки, затем между ними выкладывают пустотные вкладыши, их вес – до 20кг – позволяет делать это вручную. Временные разгрузочные опоры для балок демонтируют только после набора бетоном прочности.

По периметру наружных несущих стен устраивается постоянная опалубка – кирпичная или блочная. Пространство между несущей стеной и балками усиливается арматурным каркасом, имеющим рабочую арматуру периодического профиля диметром 12-18 мм, затем по всем балкам сборно-монолитного перекрытия делается обвязка с установленным армокаркасом, по всем контурам опирания перекрытия. Все балки соединяются с контурным армированием.

Производители сборно-монолитных перекрытий рекомендуют выполнять верхний слой бетона над поверхностями вкладышей толщиной 30 мм, и дают потребность в бетоне исходя из этого, примерно 0,075-0,085 м3 на квадратный метр перекрытия. Но на практике в частном строительстве это не всегда реально, причем очень много зависит от квалификации работников. Небольшое увеличение толщины слоя бетона не будет излишним, в том числе и для прочности перекрытия.

Технология сборного железобетона

Элемент изготавливается на специализированном заводе, доставляется на объект, где устанавливается в проектное положение.

Достоинства

• малые затраты труда и времени на строительной площадке;
• сжатые сроки возведения;
• возможность отделки лицевой поверхности элемента (плитка, фактура) в заводских условиях, что исключает впоследствии отделочные процессы на объекте;
• малая зависимость от погодных условий;
• быстрое введение конструкции в работу (не требуется времени на набор прочности бетона).

Недостатки

• высокая стоимость (на 70-100 % дороже монолитного);
• наличие швов и стыков (дополнительные затраты на заделку);
• необходимость использования при строительстве тяжелых грузоподъемных механизмов;
• ограничения по размерам и массе конструкций;
• плохая работа конструкций на динамические нагрузки. Область применения:
• при сжатых сроках строительства;
• при большом количестве однотипных элементов;
• при небольшой массе элементов (до 6,0… 10,0 т);
• в случае, если технико-экономическое сравнение вариантов доказало эффективность применения сборных конструкций в конкретных условиях строительства.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Сложные конфигурации перекрытий

Существуют сложные типы монолитных перекрытий (что сказывается и на стоимости монтажа крыши), которые необходимо правильно рассчитывать, верное армирование в данном случае также является обязательным шагом. В результате, всегда получается индивидуальное конструирование с учетом индивидуальных особенностей нагрузки, построение и прочих параметров. Специалисты помогут в таком случае сделать правильный расчет, а также сэкономить деньги.

Типы монолитных перекрытий тоже бывают разными: к примеру, пользуются спросом плоские монолитные плиты. Мы уже писали, что толщина соотносится к величине пролета как 1 к 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не получится перерасход этих двух компонентов, который не приведет к увеличению прочности.

Следует учесть и тот фактор, что монолит выполняет свои функции лучше по меньшему расстоянию. Несущие стены и колонны в доме передают вес перекрытий на фундамент, и толщина их должна быть не менее 25 см (длина кирпича). На определение толщины стен влияет сразу несколько факторов:

— величина пролетов;

— количество пролетов;

— назначение помещения;

— этажность дома.

Если была выбрана толщина бетона меньше 15 см, то армирование выполняется всего в один слой, однако, решение все равно принимается на основе соответствующих норм и правил (следует смотреть официальные документы). Если толщина слоя превышает 15 см, то, как правило, продумывается расположение двух слоев арматуры. Арматуру связывают специальной вязальной проволокой. Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют использовать на всем протяжении работ сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — она зависит от перекрываемых пролетов и нагрузок.

Классическое монолитное перекрытие: шаг за шагом

Давайте сначала рассмотрим конструкцию и изготовление классического монолитного перекрытия, а уже за тем его более новые виды.

В основе такого перекрытия – прочная, крепко связанная арматура, которая служит чем-то вроде скелета перекрытия. Прежде, чем вы приступите к заливке, вам нужно будет связать между собой прутья.

Причем существует немало способов и видов такой вязки, а также ее можно проделывать вручную или при помощи специального оборудования. Если у вас есть время, желание и помощники, вы легко обучитесь этому мастерству.

А это видео поможет вам разобраться, вязать прутья или лучше варить, и как правильно это делать:

Чтобы изготовить правильный арматурный каркас, нужен точный расчет. Обычно речь идет о двух сетках в верхней и нижней зоне, диаметром 12-14 мм, из арматуры класса А400. При этом шаг прутьев должен быть 20 см в двух направлениях.

Иногда устанавливают также дополнительную арматуру. Обе сетки должны находиться на расстоянии 25-30 мм от края плиты. Под нижнюю следует положить фиксаторы на расстоянии 1 метра друг от друга, прямо на пересечение арматуры.

А чтобы верхняя сетка находилась на определенном расстоянии, под нее устанавливают специальные подставки из прутьев диаметром 10 мм или более современных пластиковых приспособлений:

В этом варианте в качестве подставок к арматуре приварили отрезки прутьев:

Поставить такие опоры можно чаще, это будет только плюсом:

А такого вида опору можно приобрести в магазине, называется она «стульями»:

Если вы беретесь вязать арматуру, тогда воспользуйтесь такими хитростями домашних мастеров, которые приловчились использовать для этой цели подручные инструменты. Вот отличный способ быстро связать арматуру с минимальными усилиями.

Шаг 1. Берем проволоку, загибаем на концах, чтобы получились «ушки», и подводим под арматуру:

Шаг 2. Сверху соединяем концы проволоки и делаем петельку для крюка. На это уходит от силы 4-5 секунд:

Шаг 3. Вставляем крюк одним концом в шуруповерт, а другим – в петельку проволоки. Включаем на секунду инструмент – и арматура крепко связана. Остается только сохнуть получившийся хвостик.

Процессу бетонирования он не будет мешать, но ноги мимо проходящих рабочих может поцарапать. Поэтому от него лучше сразу избавиться, пригнув к стержню арматуры:

Вот, к примеру, отличный простой способ вязки арматуры для новичков:

Вот пример, как арматуру связывают обычной металлической проволокой:

А этот метод устройства арматуры уже для профессионалов:

В этому случае для устройства перекрытия связали одинарную арматуру:

К слову, для монолитного перекрытия армопояс не нужен. Ведь такое перекрытие само по себе прекрасно перераспределяет нагрузку со всех сторон. Единственное, что нужно сделать – это установить опалубку по всей площади.

Давайте рассмотрим внимательно основные этапы устройства монолитной плиты перекрытия:

Вот пошаговый процесс устройства монолитной плиты:

Классическую монолитную плиту перекрытия часто делают утепленной. В этом случае утеплитель дополнительно теплоизолирует перекрытие:

Общая толщина конструкции в итоге получится от 180 до 220 мм. Конечно, по сравнению с деревянным такое перекрытие имеет куда больший вес. А потому его устройство возможно далеко не для всех конструкций.

Плюс ко всему устройство монолитного перекрытия по такой схеме занимает немало времени: монтаж и демонтаж опалубку, изготовление арматуры, устройство объемного каркаса, заливка бетона и его застывание.

Также о тсутствие необходимости в специальном кране еще не говорит о том, что вам вообще не понадобится техника. Дело в том, что поднять на высоту второго этажа балки весом 60 кг вдвоем или втроем не сложно, но от 110 кг – уже проблема.
