Виды сантехнических прокладок
Если возникла необходимость замены старой резиновой прокладки, необходимо снять бачок с унитаза и убедиться, что уплотнитель действительно поврежден. Иногда возникают ситуации, когда прокладка между сливным бачком и унитазом просто сместилась, в результате чего образовалась течь. В этом случае достаточно установить ее правильно и произвести проверку герметичности.
Осмотр уплотнительной манжеты на предмет ее герметичности
Если вы действительно убедились в необходимости замены, то снимите прокладку со своего места и возьмите с собой, когда пойдете в магазин. Так можно избежать ошибки с формой, размерами и внутренним диаметром отверстия уплотнителя.
Прокладка между унитазом и сливным бачком может изготавливаться из нескольких материалов:
- Резина. Наиболее популярный и недорогой материал, что делает его самым востребованным среди широких масс населения;
- Силикон. Более прогрессивный материал, который отличается своей эластичностью;
- Полиуретан. Изделия из него наиболее дорогие, но зато отличаются долговечностью и устойчивостью к изменению формы под действием веса бачка.
Прокладки также различаются своей формой:
- усеченный конус;
- круглая;
- трапецевидная;
- конусообразная;
- «восьмерка» (в виде гитары);
- овальная.
Манжета между бачком и унитазом разных видов
Например, трапециевидная прокладка между бачком и унитазом никак не встанет на место круглой или овальной.
Изделия также различаются фирмами-изготовителями:
- Отечественные манжеты. Они стоят недорого, но качество их изготовления остается под вопросом. Часто они способны простоять без проблем много лет, но иногда уже изначально являются дефектными. Тут уж как повезет. Главное — правильно выбрать;
- Импортные. Качество их на порядок выше, так как все они проходят контроль на своих производствах. Отсюда исходит и их более высокая стоимость. Лучше остановиться именно на такой модели, если она подойдет вам по всем параметрам.
Некоторые производители сантехники придерживаются своих собственных стандартов в отношении сантехнических приборов. Неудивительно, что и прокладки для унитаза имеют свои собственные размеры, подходящие к конкретной модели сантехники. В этом случае вы гарантированно сможете приобрести подходящий и качественный товар.
Свойства уплотнительных элементов и материалы изготовления
Чтобы герметизация была эффективной, манжеты должны обладать такими свойствами:
- эластичность;
- упругость;
- способность выдерживать температурные перепады в определенных пределах;
- прочность и длительный срок службы.
Этими свойствами в полной мере обладают резиновые изделия, поэтому уплотнительные муфты и манжеты для ассенизационных труб и переходных фасонных элементов выполняются разновидностями этого материала, такими как:
- собственно резина;
- паронит;
- каучук;
- силикон.
Иногда производители в состав резины добавляют полимерные вещества, что делают уплотнительные резинки для труб канализации более жесткими, менее удобными при монтажных работах, однако при этом износоустойчивыми и долговечными.
Некоторые виды манжет, например те, которыми оснащены переходные муфты для подключения слива унитаза к канализационной трубе, выполнены полиэтиленом. В условиях большого диаметра соединяемых отверстий (не менее 110 мм) зачастую неправильной геометрии, этот материал демонстрирует лучшую герметичность и износоустойчивость (резиновые манжеты после демонтажа приходится заменять аналогичными).
Что понадобится для организации внутренней канализации
Внутренняя канализация собирает сточные воды со всего дома и сбрасывает их в стояк.
Комплектующие для канализации включают в себя:
- гидрозатворы, соединяющие сантехнические приборы с трубопроводом;
- трубопровод, сбрасывающий стоки с этажа в коллектор;
- вентиляционная труба;
- собственно, сам стояк;
- канализационный лежак – горизонтальный участок трубопровода, через него стоки попадают от стояка дальше.
При прокладке труб понадобятся такие фасонные элементы как ревизия, тройники, колена, заглушки и т. д. Без них невозможно обеспечить отвод стоков по всем правилам.
Фасонные элементы
Фасонные части для канализации иначе можно назвать соединительными частями, они выпускаются в таких конфигурациях:
муфта
– короткий отрезок трубы с раструбами с обеих сторон. Используется для соединения 2-х частей трубопровода;
переходник
(редукция) – используется для соединения труб разного диаметра. Редукция может быть соосной, эксцентриковой;
тройник
– этот элемент незаменим в ситуациях, когда нужно создать ветку, отходящую от основной канализации, например, при разводке по этажам своими руками;
ревизия
– тот же тройник, только выход закрыт заглушкой, а само ответвление небольшое. Используется при засорении канализации для ее прочистки;
крестовина
– назначение то же, что и у тройника, но с его помощью организовывается более сложный узел;
- колено (отвод) – используется при повороте трубопровода;
- обратный клапан – необходим в аварийных ситуациях, благодаря ему сточные воды не будут стекать обратно в случае неисправности системы водоотвода;
заглушка
– при ремонте используется для перекрытия канализации.
Фасонина для канализации – жизненно важный элемент при прокладке системы. Без них невозможно выполнить ни разводку труб по этажу, ни их подключение к стояку.
Особенности подключения сантехнических приборов
Подключение любого сантехнического прибора должно быть организовано так, чтобы неприятные запахи из канализации не просачивались в помещение. Простейшим способом считается подключение через гидрозатвор (или сифон).
Сифон выглядит как обычная труба в виде буквы S, благодаря водяной пробке защита от запахов гарантирована. Если в доме не планируется регулярное проживание, например, на даче, то можно рассмотреть другие способы защиты от запахов (сухой канализационный сифон).
Ремонт канализации
При ремонте вышеперечисленных элементов будет недостаточно. В частности, при замене участка трубопровода понадобятся канализационные патрубки.
Нередки ситуации, когда часть старой трубы прогнила или просто треснула, в таком случае понадобится замена не всей системы водоотвода, а только небольшого участка. Для того, чтобы новую трубу подсоединить к существующей системе водоотвода и используются патрубки.
Внешне канализационный патрубок выглядит как небольшой отрезок трубы, с одной стороны она гладкая, а с другой – раструб. Соответственно, с одной стороны соединение выполняется раструбным способом, с другой – в стык, с помощью муфты.
Иногда при ремонте старой чугунной канализации приходится состыковывать пластиковые и чугунные трубы. При этом для достижения требуемой герметичности одного герметика недостаточно. Сперва в чугунный раструб нужно будет вставить резиновую манжету и уже в нее — пластиковую трубу.
Герметичность стыка сантехнических приборов и трубопровода
Уплотнительная манжета для канализации используется для того, чтобы снизить вероятность протечек на участке между сантехническим прибором и трубопроводом. Внешне манжета выглядит как резиновое кольцо, которое надевается поверх стыка.
Для достижения большей эластичности манжеты не содержат полимеров, для их производства используется только натуральная резина. Правда, в процессе эксплуатации из-за этого приходится использовать смазку, чтобы резина не растрескалась.
Если планируется использование резиновой манжеты, то понадобится еще и смазка для канализационных труб. Если конец трубы попытаться вставить в манжету без смазки, то резину можно легко повредить. Да и после монтажа манжету нужно периодически смазывать.
Что касается конкретной смазки, то вариантов много, некоторые предпочитают использовать автомобильную смазку, которая используется для резиновых вставок в автомобильных дверях в зимнее время. Но и обычная сантехническая смазка позволяет сохранить резину в целости и сохранности.
Виды переходников
Как уже было сказано выше, все существующие переходники для труб для канализации бывают двух видов:
| Для соединения комплектующих разного сечения | Концы такого изделия имеют разный диаметр. |
| Для соединения комплектующих, выполненных из разного материала. | Основная задача – обеспечение герметичности стыка. Чаще всего встречается переход канализации с чугуна на пластик. |
Теперь подробней рассмотрим особенности обоих видов фитингов.
На фото – фитинг для соединения трубопроводов разного сечения
Соединение элементов разного диаметра
В большинстве внутренних канализационных систем используются трубы сечением 110 мм и 50 мм. Для их соединения существуют несколько типов фитингов.
На практике же для этих целей чаще всего используют:
- Ровные изделия, которые обеспечивающие прямой переход с диаметра 50 мм на 110 мм. В народе их называют «бутылками», так как они имеют схожую с бутылкой форму. На рынке можно найти такие переходники для пластиковых канализационных труб и чугунных систем.
- Поворотные, обеспечивающие не только переход с одного диаметра на другой, но и меняющие направление стоков. Как правило, это стандартные крестовины и тройники сечением 110 мм, которые имеют один-два отвода на 50 мм.
Поворотный фитинг
Все переходники для пластиковой канализации предполагают использование резиновых уплотнительных колец, для обеспечения герметичности стыков. Чугунные же фитинги монтируются с зачеканиванием, как и остальные комплектующие чугунных канализаций.
Соединение элементов из разных материалов
При ремонте или замене систем отвода канализационных стоков в квартире, чаще всего сантехникам приходится сталкиваться с необходимостью соединения чугунного стояка с пластиковым. В этом случае применяют манжету, т.е. специальный резиновый переходник для канализации, который обеспечивает плотное прилегание к материалам.

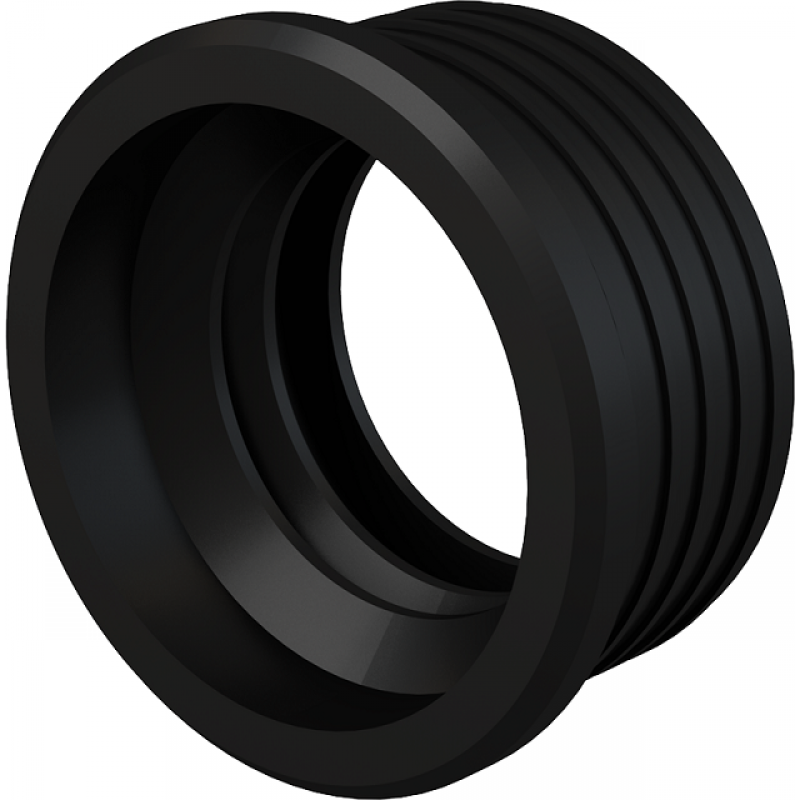

Резиновая манжета канализационная переходная
Манжеты бывают разных конструкций:

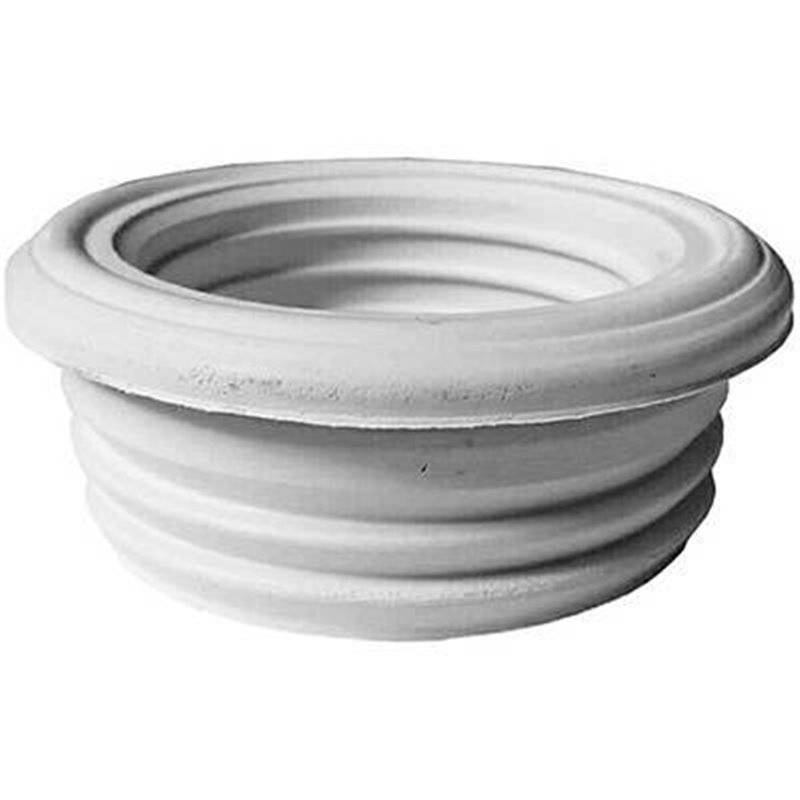

- Внутренние – устанавливаются в раструбе чугунной трубы, в результате чего позволяют подсоединить к нему пластиковый трубопровод различного диаметра. Наружное сечение такого изделия должно соответствовать диаметру раструба, внутреннее же может меняться в зависимости от сечения пластикового трубопровода. Надо сказать, что такие манжеты применяют еще и для подключения слива бытовых приборов гофрированным шлангом, в частности подходит такой переходник для подключения стиральной машины к канализации.
- Наружный пластиковый – применяется в тех случаях, когда необходимо подключиться к безраструбному трубопроводу.
Пример – переход канализационный с чугуна на пластик
Выполнить соединение комплектующих при помощи таких манжет не составит труда.
В первом случае инструкция выглядит следующим образом:
- В первую очередь раструб необходимо очистить от цементного раствора (чеканочной смеси).
- Затем на наружную сторону манжеты надо нанести слой силиконового герметика.
- Далее изделие можно вставлять в раструб. После застывания герметика получается надежный стык. На внутреннюю сторону герметик можно не наносить.
При работе с наружной манжетой, нужно выполнить такие действия:
- На внутреннюю поверхность фитинга наносится герметик,
- Затем он надевается на чугунную трубу.
- После застывания герметика подключается пластиковый трубопровод.
Компенсатор
Иногда бывают случаи, когда нет возможности полностью заменить канализационную систему, так как цена ремонта будет довольно высокой. В таком случае выполняют частичную его замену, для которой потребуется использование компенсатора.
Компенсатор
Данный элемент представляет собой малоразмерный отрезок трубы, имеющий увеличенный по длине раструб. Благодаря большому раструбу, вставляемый элемент может смещаться по оси линии. Таким образом, можно без проблем совместить новый участок канализации с оставшимися элементами.
Монтаж стояка своими руками с использованием компенсатора выполняется по следующей схеме:
- В чугунный раструб вставляется резиновый манжет.
- После этого вставляется компенсатор и монтируемая труба обрезается по необходимому размеру.
- Затем устанавливаемая деталь вдавливается до упора в раструб компенсатора, в результате верхняя ее часть должна поравняться с верхним участком трубопровода.
- Далее труба постепенно выдвигается из компенсатора и надевается на верхний участок трубопровода. В итоге получается целостная конструкция.
В большинстве случаев использование компенсатора является единственным возможным способом выполнить частичную замену стояка.
Как заменить
Вариантов замены существует два:
- Вызвать сантехника.
- Заменить самому.
Первый способ хорош тем, что не надо искать прокладку, разбирать унитаз, конструкция которого неизвестна. Кроме этого необходимо иметь минимальный набор инструментов.
Второй способ выгоднее в плане экономии денег. Но здесь надо иметь хотя бы небольшой опыт и необходимые инструменты.
Демонтаж бачка
Демонтаж бачка начинается с отключения воды в водопроводной системе. Для этого необходимо перекрыть вентиль. После этого необходимо отсоединить гибкий шланг. Чтобы не отвинтить шланг вместе с финтингом нужны два разводных ключа. В большинстве моделей бачок привинчен двумя болтами., но есть модели на три и даже четыре болта. Если гайки не заржавели, то проблем не будет. Если болты покрыла ржавчина, применяют болгарку. После этого аккуратно снять бачок.
Замена прокладки
После снятия бачка необходимо удалить резиновую прокладку и установить на её место новую. Потом необходимо соединить бачок с унитазом. Предварительно убедитесь, что под шляпками болтов имеются резиновые прокладки.
Стягивать болты необходимо гаечным ключом, закручивая каждый болт по очереди на определённое число оборотов. Необходимо следить за силой затяжки, чтобы керамика не треснула.
На полочке
Есть несколько конструктивных особенностей крепления бачка. Это специальная полочка, которая выносится за его корпус. Для обеспечения герметичности применяются круглые или овальные прокладки. От качества прокладок зависит герметизация соединения
Во время монтажа необходимо обращать внимание на плотный контакт плоскости прокладки к унитазу и бачку. При затяжке болтов главное не переусердствовать
Помните, что керамика хрупкий материал.
В конструкциях унитазов применяются три вида полок для приёма нечистот:
- с горизонтальным выпуском;
- с косым выпуском;
- с тарельчатой горизонтальной полкой.
У тарельчатой и горизонтальной полки есть один минус, в ней задерживается вода. При большом содержании железа и кальция на плоскости полки появляются ржавые пятна, с которыми приходится всё время бороться. Такие типы полок применялись в старых конструкциях. Современные унитазы имеют косую полку. Для смыва нечистот в таких унитазах надо меньше волы.
Отдельное расположение
Конструкции с отдельным расположением бачка применяются редко по нескольким причинам:
- смыв нечистот водой происходит с большим шумом;
- примитивный дизайн.
Унитазы с раздельным бачком известны ещё из советских времён. Существуют некоторые модели с раздельным бачком, но его стараются спрятать за гипсокартонной стеной.
Бачки бывают:
- компакт;
- встроенный;
- навесной.
Встроенный и навесной крепятся отдельно от унитаза и соединяются между собой перепускной трубой.
Установка бачка
Для установки бачка на чаше предусмотрено специальное место. Надо стянуть корпус бачка с унитазом специальными винтами с барашками.
Встроенные или навесные устанавливаются отдельно и фиксируются на стене специальными креплениями. В большинстве случаев, навесные бачки стараются спрятать за фальш стеной.
Практика использования манжет
При помощи манжет подключают к канализационной сети сантехническое оборудование (мойки, раковины, ванны, унитазы и проч.) и бытовую технику (стиральные, посудомоечные машины), соединяют канализационные трубы. Пластик с пластиком соединяют посредством специальных фитингов, оснащенных уплотнительными резиновыми кольцами, а чугун с пластиком соединяют либо переходниками, либо муфтами, либо только манжетами.
Для состыковки чугунной и пластиковой трубы используют и внешние, и внутренние манжеты (для раструбных и безраструбных конструкций). Работают поэтапно:
- зачищают стыковочную часть чугунной трубы – она должна быть абсолютно чистой для обеспечения должной адгезии герметика;
- наносят герметик на манжету и вставляют ее в раструб;
- в манжету вставляют пластиковую трубу.
Если трубы приходится резать, делать это нужно грамотно – срез должен быть ровным (никаких зазубрин, даже если они кажутся микроскопическими и обнаруживаются с трудом). Обрезав, с детали снимают фаску.
По порядку действий состыковка гладких труб мало чем отличается от раструбных – герметик нужно наносить на манжету с обеих сторон, поскольку сверху на нее надевают муфту.
Схема установки манжеты на канализационную трубу (соединение гладких труб)
Подсоединение сифона
Для этой цели использование уплотнительной манжеты обязательно (в сифоне всегда есть вода – она служит своеобразным затвором). В подсоединении сифона сложностей нет – вполне можно справиться самостоятельно, не владея специальными знаниями. Сначала собирают сам сифон – по инструкции (сопроводительная документация должна быть в наличии, иначе не стоит покупать оборудование: конфигурация разная, и инструкции по сборке разнятся соответственно). Затем подсоединяют трубу:
- к сифону;
- к канализации (попросту вставляют в предназначенное для этого отверстие фитинга).
Если фитинг на стояке оснащен уплотнительным кольцом, манжету используют только для подсоединения трубы к сифону.
Для чего менять манжету и как это выполняется?
Бывают случаи протекания воды из гидрозатвора через манжету или из-под нее. Это можно обнаружить во время спускания воды из сливного бачка. Возможно, произошло смещение из-за перекоса бачка, а может быть появилась трещина в самой детали. Если нет возможности устранить неисправность подручными средствами, следует действовать радикально: поменять треснувшую комплектующую.
Установка унитаза с использованием эксцентрика — оптимальный выход при работе со старыми коммуникациями и унитазами нового поколения
Стандартный порядок замены
- Зачищается как выпуск унитаза, так и входной канализационный патрубок до полного исчезновения пыли, остатков цемента, пр. Обработанные поверхности должны быть еще и сухими.
- Специальным силиконовым герметиком смазывается весь периметр манжеты.
- Один конец манжеты с гидроизоляционным уплотнителем без усилий одевается на выход слива унитаза. Этому способствует предварительная водозащитная обработка, предохраняющая место контакта от протечек. Для лучшей адгезии следует дать застыть герметику, а потом продолжить работы.
- Другой конец соединителя вставляется непосредственно в канализационный слив.
Унитаз с горизонтальным выпуском
При расположении раструба канализации и выпуска чаши унитаза на одной оси можно воспользоваться для соединения прямой манжетой. В случае несовпадения уровней двух вводов используется манжета для унитаза эксцентрик.
- На патрубок полочки перевернутого бачка надевается манжета с конца меньшего диаметра на треть своей длины: в оставшиеся 2/3 пространства «упакуется» горловина унитаза и расстояние между торцами. Работу следует проводить при заблаговременном отсоединении поплавкового клапана бачка с жесткой подводкой, снятии винтов с полочки, крышки бачка.
- Эта оставшаяся часть выворачивается «навыворот», а затем плотно одевается на раструб до тех пор, пока не обозначится его конец. Манжета должна плотно нанизываться на горловину выпуска унитаза.
Использование эксцентрика позволит разместить унитаз максимально компактно. Если использовать в таком случае гофру, то потери пространства будут значительными
Что если бачок расположен низко?
- На конец приставной полки одевается резиновая манжета для унитаза и сразу же фиксируется на ней с помощью проволоки.
- Резиновая деталь выворачивается.
- На унитаз крепится болтами приставная полка.
- На выходной патрубок раковины натягивается манжета.
- Патрубок с резиновым герметичным соединением зажимается проволокой.
Если соединение сантехнического прибора с канализацией выполнено правильно, то это гарантирует бесперебойную работу всей системы без поломок и засоров.
Типы уплотнителей
Существует 2 типа герметизаторов для канализационных труб:
- уплотняющий;
- переходной.
Первый вариант – идеально уплотняет отрезки канализационных систем, смонтированных из труб одинаковых внутренних диаметров.
Они, в свою очередь, разделяются на:
- внутренние;
- наружные.
Изделия различаются только по способу монтирования:
- внутренние уплотняющие резинки могут легко разместиться в специальных гнездах раструба, которые еще называют стыковочными расширениями;
- уплотняющие резиновые детали наружного типа надеваются на стыковочную трубу, иногда – с хомутом.

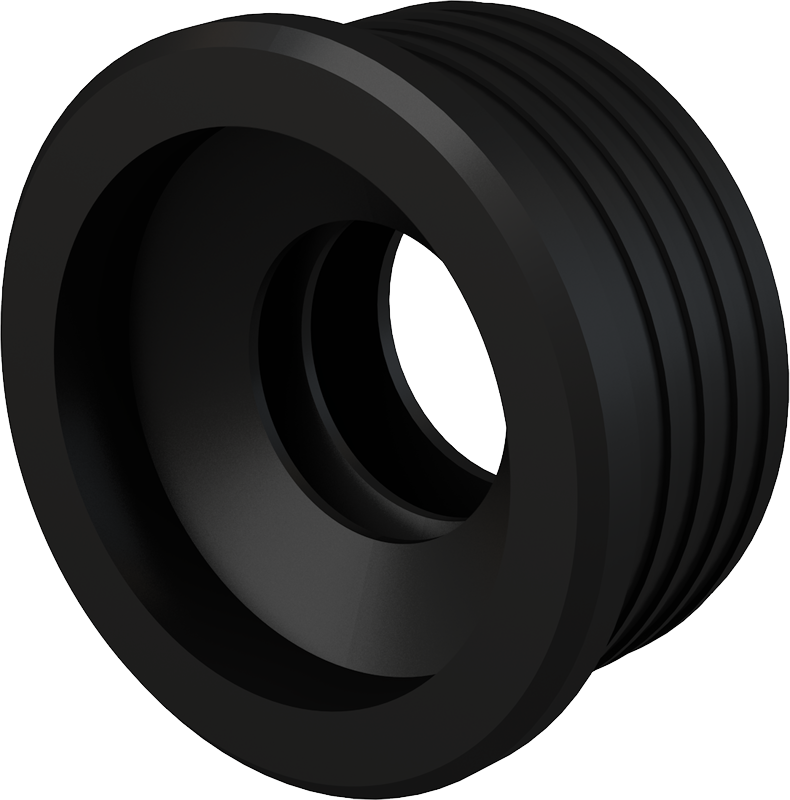

Манжеты-переходники необходимы для сочленения пластиковых стояков различных диаметров или для перехода с одного материала на другой: например, с чугуна на пластик 50 или 110 мм.
В таких случаях чаще других используют манжеты 40х20, 50х20, 50х32. С помощью таких резинок можно качественно стыковать сливные шланги, шаровые краны бытовой техники, приборов, устройств (например, стиральной или посудомоечной машины, душевых кабинок с ваннами, мойки с трубой ПВХ и пр.).
При покупке пластиковой канализационной трубы, в комплект входит внутренний резиновый уплотнитель, цена которого входит в общую стоимость. Такого рода герметизаторы представляют собой усеченный конус, широкий конец которого вставляется в пластик. Суженный конец оборудован отверстием, диаметр которого соответствует диаметру сливной гофрированной трубы от бытовой техники или других домашних устройств.

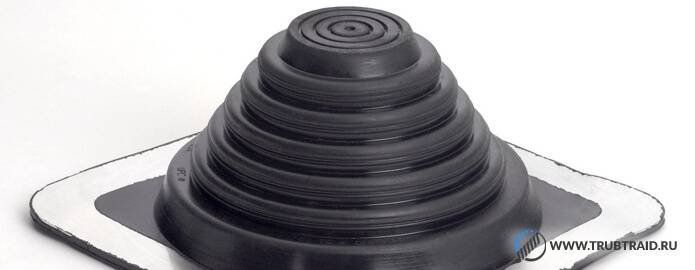

Резиновый уплотнитель в виде конуса
Стояк из чугуна хорошо состыкуется с пластиком с помощью манжеты 124х110.
Любые строительные товары: трубы, фитинги, приборы, устройства для отопления, можно всегда приобрести по бюджетной цене в сети строительных гипермаркетов Леруа Мерлен.
Как осуществляется подключение?
Если ваша квартира оборудована современной металлопластиковой канализацией с диаметром труб 40 или 50 мм, то никаких проблем с подсоединением сливного шланга не будет. Необходимо приобрести в специализированной торговой точке соответствующий тройник, имеющий угол наклона 45° (в случае, если предполагается установка под мойку), и уплотнитель для него, с внутренним диаметром кольца 25 мм.
Во время установки манжеты в приобретенный тройник важно соблюдать одно правило. Не вынимайте из полости трубы уплотнительное кольцо, оно послужит гарантом надежности и герметичности создаваемого соединения
Если вставить манжету не получается – в течение 2-3 минут попробуйте разогреть ее в горячей воде. Подвергнувшись термическому воздействию, резинка станет более мягкой и гибкой, поэтому свободно встанет на свое место.
Материалы
Манжета переходник для
канализации должна обладать эластичностью и упругостью. Требования к
материалу, используемому при изготовлении уплотнителей:
- способность работать с разъедающими или агрессивными химическими составами;
- прочность;
- надежность;
- способность выдерживать давление и резкие колебания температуры.
Этим требованиям в большей
степени соответствует резина.
При изготовлении к исходному сырью подмешивают каучук, полиуретан, силикон. Это
делается с целью увеличения долговечности, стойкости к воздействию моющих или
чистящих составов. Добавки увеличивают долговечность резины, снижают склонность
к самостоятельной остаточной вулканизации.
Уплотнение переходов канализации из чугуна
производится с помощью пенькового жгута, пропитанного смолой. Его плотно
набивают в зазор раструба, после чего оставшуюся щель заливают сантехнической
серой или цементным раствором. Этот способ уплотнения не требует использования
готовых деталей, но применяется только при монтаже протяженных линий. Для
присоединения к чугунному раструбу любого пластикового элемента используется
специальная манжета для
чугунной канализации.
