Лестница утиный шаг своими руками: Пошаговая инструкция и Обзор

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

h-образной;

сферической;

клиновидной.

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

Описание лестницы

История ее появления начинается еще в X веке, когда необходимо было подниматься на высокие башни замков, колокольни церквей. Поэтому конструкция получила второе название «лестница монаха», а из-за того, что шаги чередуются один за другим и нельзя запутаться, есть и третья интерпретация названия – «самба».

У данной конструкции имеются определенные особенности

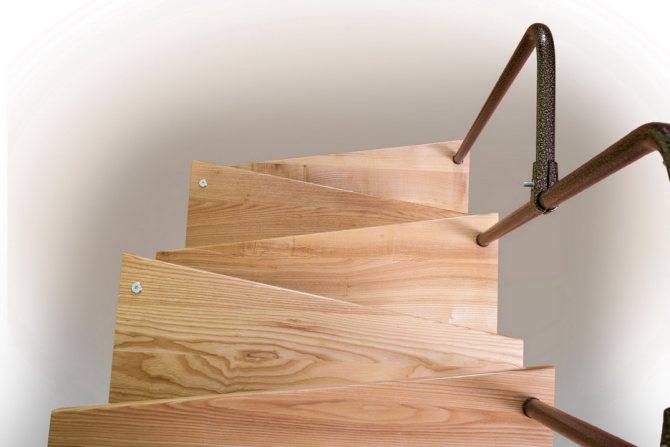

Ступени выполняются в виде обрезанной под углом доски, поверхность которой покрывается специальным противоскользящим лаком или накладками. По бокам подъем имеет перила для безопасного осуществления подъема или спуска.

Что представляет собой утиный шаг

На сегодняшний день в частных домах используется три вида лестничных конструкций:

И утиный шаг не относится ни к одной из них. Ввиду конструктивных особенностей, данный вид можно было бы отнести к маршевым лестницам, но для них характерно удобство восхождения, большие габариты и лестничное полотно, расположенное под углом 40-45 градусов, что не свойственно утиному шагу.

Особенности конструкции

Простая конструкция чердачной лестницы.

1. Компактность, благодаря «крутизне» подъема. Вместо привычных 40-45 градусов, в данном случае лестничное полотно расположено под углом 65-75 градусов к полу.

Совет! Такие лестницы недопустимы в домах, где есть маленькие дети, поскольку обладают высоким уровнем травматизма. Для пожилых людей это также не лучший вариант.

1. Естественно, столь крутое лестничное полотно является неудобным и даже опасным, но положение спасает особая форма ступеней. Дело в том, что они являются половинчатыми, или же имеют вырез под определенную ногу. То есть, первая ступень ориентирована на правую ногу, вторая – на левую, и так далее.

Таким образом, получается, что ступня опорной ноги становится на целую часть ступени, в то время как вторая нога во время спуска или подъема беспрепятственно проходит через вырез.

Особенно заметны преимущества таких ступенек при спуске. Если речь идет об обычной лестнице, то при таком угле подъема придется увеличить высоту шага, сделав меньшей ширину ступеней. При этом значительно возрастает вероятность того, что вы просто не попадете ногой в нижнюю ступень, поскольку её практически полностью заслоняет верхняя. В данной конструкции таких проблем не возникает. (см. также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик )

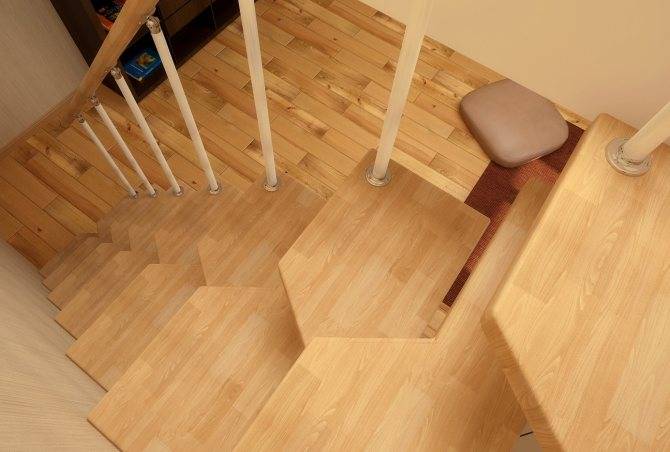

Вид сверху. При спуске все проступи отлично видны, и промахнуться здесь не получится.

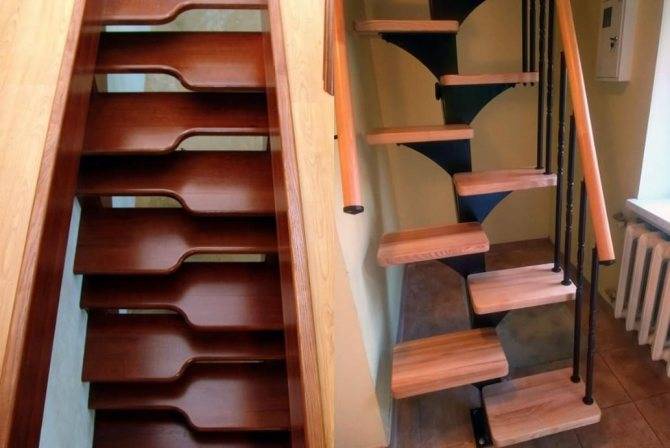

1. Подобно маршевой конструкции, утиный шаг состоит из маршей. Чаще всего изготавливаются одномаршевые конструкции лестниц. поскольку ввиду крутизны одного марша хватает для подъема на высоту 3-3,5 метра.
2. Широко распространены лестницы утиный шаг на косоурах и на тетивах. И те, и другие, могут быть как прямыми, так и поворотными.

Совет! Чередование ступенек должно быть согласованным с поворотом лестницы. Поворот нужно располагать в противоположную сторону от опорной ноги, в противном случае, вы будете терять равновесие при подъеме и спуске.

Основные детали конструкции

Чертеж лестницы утиный шаг может предусматривать два вида крепления ступеней:

1. На косуорах. При косуорной конструкции ступени как бы закладываются в «седла». То есть, проступи укладываются непосредственно на косуорную балку, а подступенки монтируются с торца. Такая балка имеет пилообразную форму. Это идеальный вариант для деревянных лестниц, которые можно без труда изготовить и собрать своими руками.

Отличный вариант для помещений, выдержанных в стиле кантри.

Косуорная конструкция: 1. – косуорная балка; 2. – проступь; 3. – подступенок.

1. На лестничных тетивах. Тетивами называются наклонные несущие балки, проходящие по всей длине маршей. Подобно косуорам, они являются основой несущей конструкции. Лестницы, имеющие в ширину 2 и более метра, чаще всего являются тетивными.

Проступи в данном случае закладываются в специальные пазы, которые имеются в несущих балках.

Лестница на тетивных балках: 1. – тетива; 2 – проступь.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Статья по теме: Как сделать винтовую лестницу своими руками: подготовка, проектирование и монтаж

Самодельная лестница ничем не уступает готовым модульным решениям

Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Мотыльковая лестница на металлическом косоуре

Встречаются лестницы, в которых основой служит один несущий металлический косоур. На него впоследствии крепят каркасы ступенек из металла. При движении по лестнице именно на края ступеней оказывается давление. Поэтому узлы и точки крепления должны быть выполнены безукоризненно. При сборке конструкции трудно уследить за горизонтальностью ступеней на глаз. Поэтому при работе используют отвес и уровень.

Читать далее: как сделать лестницу на металлическом косоуре?

Мотыльковая лестница по форме ступеней большей стороны напоминает крылья мотылька. Собрать такую конструкцию можно за 24 часа. Пролет на металлическом косоуре ничем не уступает деревянным представителям.

Самостоятельное изготовление лестничного пролета «гусиные лапки»

Небольшая лесенка на даче может быть сделана самостоятельно.

В процессе подготовки мастеру необходимо подобрать наиболее подходящий материал для изготовления деталей сооружения. Оригинальная конструкция преимущественно делается из древесины. Мастеру потребуются инструменты для ее обработки и сам строительный материал

При производстве деталей и узлов для лестницы вида «гусиный, или утиный шаг» необходимо уделять большое внимание точности их форм. Комплектующие из древесины нуждаются в тщательной шлифовке и нанесении защитно-декоративных покрытий. Пролет, изображенный на фото справа, был обработан проникающей грунтовкой с последующим окрашиванием бесцветным лаком

Ступени в межэтажном переходе закреплены к специальным площадкам каркаса модульной лестницы.

Для лестниц с «гусиным шагом» модульной конструкции характерно отсутствие специальных ограждений для лестницы с внутренней стороны. На межэтажных переходах, провоцирующих утиный шаг, и промышленного изготовления, и сделанных своими руками их функцию обычно осуществляет вертикальная опорная труба. Лестницы такого вида одинаково органично вписываются в оформление помещений классического или авангардного стилей.

На представленном видеоролике вы можете хорошо рассмотреть подобную лестничную конструкцию, а в статье — изучить чертеж. Попробуйте создать такую интересную модель и поделитесь с нами успехами.

Изготавливаем лестницу утиный шаг самостоятельно

Инструкция состоит из таких этапов:

1. Проведение расчетов:
   • Измерьте высоту потолка. К примеру, высота равна 3 м.
   • Длина лестничной «подошвы» должна составлять около половины от высоты, то есть полтора метра.
   • Измерьте расстояние от верхней точки предполагаемой лестницы до первой ступеньки, чтобы узнать длину лестничного полотна.
   • Длина ступени – 18 см. Для получения их количества необходимо разделить длину полотна на размер одного элемента. Если ширина ступени – 70 см, то с одного края делается вырез, длиной 35 см и глубиной 10 см.
2. Соответственно проведенных расчетов закажите детали лестницы в специализированной фирме или изготовьте их самостоятельно.

Установка конструкции на тетивах.

1. Сборка конструкции:
   • Установите тетивные балки, закрепив их при помощи дюбелей на стене и на полу.
   • Поставьте проступи в предназначенные для них прорези, закрепляя их саморезами.
   • Монтируем ограждение. Сначала необходимо установить балясины, которые крепятся к проступям и тетиве посредством саморезов. После этого устанавливаются промежуточные стойки.
   • Теперь нужно установить крайние столбы, которые прикрепляются к стене при помощи анкеров.
   • Поверх балясин устанавливаем перила.

Деревянная конструкция.

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы

Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня

Место для вырезки пазов лучше отмечать при помощи уровня.

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба»  с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

Чертёж ступени

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву

При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один  конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

где:

• sz – ширина ступени, ;
• m – высота ступени, .

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте. Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска

Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести .

Пример расчёта

Допустим, что высота этажа равна 3 м.

Выбираем j=17 см

Количество ступеней: k = Н / j = 18

Так как верхняя степень совпадает с полом второго этажа, то принимаем количество ступеней равным 17. Глубина проступи 29 см, тогда е₂ = 14,5 см и Е = k × е₂ = 2,46 м.

Расчёт лестничного проема:

Примем толщину перекрытия равной 20 см. Тогда высота от пола до потолка будет равна 2,8 м. При проведении расчётов становится понятно, что начиная с пятой ступени проём должен оставаться открытым: 2,8 — 0,17х5= 1,95. Общая длина четырёх ступеней составляет 58 см. Поэтому размер проёма: Е₁ = 2,46 – 0,58 = 1,88 м.

Толщина ступеней: 1/20х80=4 см.

Вывод: лестница шириной 80 см. с 17 ступенями. Глубина – переменная от 29 до 14,5 см. Толщина – 4 см. Высота ступеней – 17 см. Лестничный проём — 1,88 на 1 м. Теперь проверяем, отвечают ли эти данные условиям безопасности:

2j + е₁ = 2×17 + 29 = 63 см

е₁ – j = 29 — 17 = 12 см

е₁ + j = 29 + 17 = 46 см

Чтобы уменьшить общую длину лестницы, можно прибегнуть к увеличению размера проступи до 25 см. Это может сделать подъём по лестнице менее комфортным, но зато значительно сэкономит место

Однако важно запомнить, что за крайние значения выходить не стоит, поскольку это повлияет на безопасность эксплуатации

Расчёт основных размеров

Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.

Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов

Ширина

Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.

Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.

Развёртка лестницыИсточник know-house.ru

Высота

При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.

Основные размерыИсточник massivmasters.ru

Высота пролётов

Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.

Крутизна

Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.

Ступеньки

При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.

Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.

Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.

Определение размеров ступенейИсточник i1.wp.com

Длина

Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.

Имеется несколько возможных вариантов решения проблемы:

• Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
• Устройство нескольких забежных ступеней.

Конструктивные особенности «утиного шага»

Компактность конструкции достигается за счет:

• большого уклона — 50-70°;
• ширины прохода не более 65 см — два человека на нем не развернутся;
• формы и ширины проступей. Ступени делают клиновидными, похожими на крылья бабочки, h-образными, со скругленными углами, что исключает риск получения травмы. На металлический каркас приваривают прямые короткие проступи, одинаковые по всей длине, в виде педалей. Чем шире ступени, тем удобней подъем, но больше места нужно отвести для лестницы.

Правша начинает движение обычно с правой ноги, поэтому первую проступь ставят широкой стороной направо. Для большей устойчивости можно сделать ее одинаковой по всей ширине, увеличить толщину элемента.

Хотя мотыльковый марш комфортное передвижение не обеспечит, его легко вписать в очень узкий проем, где не поместится ни одна лестничная система. Для сравнения — стандартная лестница занимает 5-7 м2, «гусиную» можно поставить на 1-2 м2.

Безопасность крутого подъема невозможна без крепких, надежных ограждений, поэтому перила — обязательный элемент «утиного» марша.

«Гусиный шаг» часто делают на заказ из-за нестандартных размеров проема. Есть модульные системы, которые собирают из отдельных модулей на месте установки. Во время монтажа марши регулируют по длине, углу наклона, высоте шага. Небольшая модульная «мотыльковая» лестница не создает нагрузок на перекрытия, но способна выдержать вес одного взрослого человека. Модули можно демонтировать и собирать в другом месте.

Проектирование лестницы «гусиный шаг»

Чтобы конструкция получилась безопасной, при проведении расчетов за основу берут параметры лестниц, определенные строительными нормами и ГОСТами:

• глубина проступи — 22-25 см. Максимальная величина — наполовину или на 2/3 ширины марша;
• высота шага — 12-22 см. Системы делают открытыми, чтобы подступенки не мешали при передвижении;
• количество ступеней — зависит от расстояния между этажами, ширины проступи, высоты шага;
• высота от проступи до потолка проема по всей длине — не менее 2 м;
• высота ограждений — от 90 см. Для установки перил в ширину марша дополнительно закладывают 8-10 см. Если лестница стоит у стены, перила ставят только с одной стороны — по внешней стороне.

Сделать правильный расчет «утиного шага» самостоятельно довольно сложно, поэтому лучше заказать проектирование специалистам или использовать проектную программу, которая выполнит расчет на основании замеров, составит чертежи будущего лестничного марша.

Правильные расчеты снижают риск расшатывания и появления дефектов конструкции в процессе эксплуатации, повышают безопасность перемещения по ней.

Крепкая «мотыльковая» лестница — хорошая альтернатива травмоопасным приставным конструкциям, поэтому ее чаще всего ставят на чердак, в подвал. Если в семье нет детей и пожилых людей, «утиный» марш составит конкуренцию традиционным маршевым в малогабаритной двухуровневой квартире или небольшом доме. Конструкции делают из разных материалов, учитывая место установки и назначение, например, металл уместен в хозяйственном помещении, дуб — украсит жилую комнату. Универсальный вариант — металлический каркас с отделкой деревом. Все элементы можно купить отдельно у производителя лестниц и собрать из них конструкцию своими руками. В этом отношении удобны модульные системы, которые продаются в комплекте из модулей, крепежа и с инструкцией для сборки.

Материалы для изготовления

Выпускаются различные варианты из нескольких видов материалов:

Дерево – лучше всего для такой конструкции подойдут породы твердого дерева: дуб или бук. Более дешевыми вариантами являются сосна и ель.

Металл – обычно применяется крашеная профильная сталь.

Стекло – полностью стеклянной конструкцию сделать невозможно. Но в комбинации с металлом или деревом она получается надежной и оригинальной.

Применение стекла

Комбинированные варианты материалов – обычно комбинируются опора из металла и ступеньки, выполненные из дерева. Возможен также вариант стеклянных ступеней с металлической опорой. Достаточно оригинально будет смотреться конструкция с деревянной опорой и металлическими ступенями.
