Самодельный мангал из кирпича своими руками – схема и расчет: Пошаговое изготовление

Сбалансированное основание

Основой для сбалансированной кладки является правильный фундамент. Барбекю из кирпича – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание

Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:

  • Поверхность готовой бетонной площадки должна быть ровной и горизонтальной во всех направлениях — выведена по уровню. От этого будет зависеть уже первый ряд кирпича: если основание представляет собой качественный опорный участок, погрешности начальной кладки будут сведены к нулю. Это позволит в дальнейшем установить контрольное приспособление на первые ряды.
  • Так же важна симметрия внутренней структуры фундамента. Для заливки необходимо выбирать ровный участок земли. Желательно, чтобы почва была однородной: без включений песка и глины. Дно котлована рекомендуется хотя бы приблизительно вывести по уровню, и только потом ровными слоями засыпать песок и щебень. Перед заливкой раствора можно еще раз проверить дно на горизонтальность.

Фундамент

Мангал из кирпича может весить несколько тонн, поэтому фундамент под такое сооружение должен быть основательным. Конструкция представляет собой бетонную армированную плиту, уложенную на подсыпку из песка со щебнем или гравием.

Порядок устройства фундамента под мангал из кирпича своими руками:

Расчистить площадку, снять верхний слой почвы на глубину 30 см.

Подсыпать и уплотнить сначала слой щебня, затем песка.

  • Уложить гидроизоляцию — рубероид, гидроизол или другой рулонный материал.
  • Установить опалубку по периметру.
  • Под зону печи уложить арматурную сетку с ячейкой 150х150-250х250 мм из стержней диаметром 12 мм.
  • Остальной участок заармировать дорожной сеткой.
  • Залить бетон марки М200 толщиной 200-250 мм, уплотнить.
  • Через 3-5 дней бетон наберет прочность, потом можно снять опалубку.

На пучинистых грунтах рекомендуется фундамент опирать на сваи. Для этого пробурить отверстия сечением 200 мм ниже глубины промерзания с шагом 1 м, установить внутрь арматуру и залить скважину бетоном. Арматуру свай соединить сваркой с каркасом плиты, затем забетонировать.

Под массивные кухонные комплексы из кирпича сетка укладывается в 2 слоя. Избежать сил пучения поможет слой пенопласта или пенополистирола толщиной 50 мм под всей площадью фундамента.

Многообразие моделей

Конструкция из кирпича

Мангал из кирпичей возводится в основном под навесом. Эта конструкция стационарная, требует соблюдения определенных мер безопасности. Такой мангал, сделанный своими руками подкупает своим внешним видом, долгим сроком эксплуатации, возможностью одновременно приготовить на большую компанию. Но кирпичное строение требует основательного фундамента.

Керамика

Такой материал безопасный с экологической точки зрения, не ржавеет. Такой мангал отличается парой заслонок. Верхняя нужна для выхода воздушной массы, а нижняя служит входом для воздуха, контролируя разжигание углей. На заслонках есть фиксаторы для контроля воздуха.

На крышке встроен термостат для регулировки температурного режима. К примеру, температуры в 250 градусов можно дождаться в течение 12 минут. Вместительность устройства такова, что приготовить можно на компанию из шести человек. Плюсом является мобильность гриля. Идеальное топливо – древесные угли.

Нержавейка

Особой популярностью пользуется мангал из нержавейки. Состоит из встроенного термостата, держателя для крышки, решетки для продуктов, съемного модуля для золы. Конструкцию легко передвигать – она на колесиках. Здесь можно приготовить мясо с дымком из-за того, что рядом с продуктами кладутся угли. Такой гриль верой и правдой прослужит своему хозяину долгие годы. Ведь гарантийный срок производители на них дают до 10 лет.

Из чугуна

Мангал, изготовленный из чугуна – самый прочный. Из толстых стенок (до 8 миллиметров) внутри долго сохраняется жар. Своеобразная форма позволяет использовать конструкцию в качестве гриля, мангала, помещать внутрь сковороду. Чугунный мангал нагревается быстро и равномерно, а продукты не прилипают к решетке. Есть и минусы у чугунной модели: большой вес и высокая цена.

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

  1. Кладка мангала по рядам.
  2. Кладка камер печи, мангала и коптильни.
  3. Установка дверей.
  4. Формирование дымоотводных каналов.
  5. Выполнение арки.
  6. Перекрытие печи, коптильни, мангала.
  7. Кладка дымосборника и трубы.
  8. Установка остального оборудования.
  9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

Конструкция мангала из кирпича


Качество кирпича можно проверить с помощью молотка Невзирая на разнообразие моделей кирпичные мангалы объединяют основные элементы. В любой жаровне присутствуют следующие элементы:

  • Фундамент. Речь не всегда идёт о капитальном основании – достаточно выделить площадку и отсыпать землю щебёнкой. Бетонирование осуществляется с учётом климатической зоны и финансовых возможностей собственника.
  • Опорные стены. В простом варианте барбекю строят в виде буквы «П» – задняя и две боковые поверхности, на которые опирается жаровня. Они не перекрывают возможность для укладки продуктов и в то же время придают конструкции прочность.
  • Решётка. Этот элемент также может быть сплошным, как плита, с расположенным внизу поддоном. Такое устройство удобно, т. к. собирает золу, которая легко убирается.
  • Стол для разделки. В процессе приготовления мяса часто используются маринады и соусы, а шашлыки готовятся порционно. Поэтому без столешницы хозяину будет неудобно готовить.

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).


Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Интересные проекты для создания мангала, печи или барбекю из кирпича

Перед тем как построить барбекю или мангал на основе кирпича, очень важно закупить качественный материал. От этого зависит, насколько долговечной и прочной получится конструкция

Основные критерии выбора качественного кирпича:

  1. Полнотелость и плотность – если в качестве производственного сырья использован кварцевый песок, то оптимальный показатель составляет 1800-1950 кг/м3, если глина – 1800-2000 кг/м³.
  2. Уровень прочности – качественный шамотный кирпич имеет показатель прочности, равный 22 Н/мм².
  3. Термостойкость – для строительства мангала на даче из кирпича лучше применять шамотные блоки, способные выдержать влияние 1650-1750°С. Керамический кирпич с пределом температурного воздействия до 1200°С можно использовать для формирования внешних стенок, нижних уровней и дымосборника.
  4. Уровень тепловой проводимости – у качественных шамотных блоков этот показатель равен 0,6, у керамического кирпича – 0,8 ед.

Используемый для создания мангала кирпич должен соответствовать определенным требованиям

Кроме этого, строительный материал должен проявлять устойчивость к воздействию    щелочей, кислот и солей.

Обратите внимание! Если при ударе молотком кирпич издает звонкий громкий звук, значит, для его изготовления использовалось качественное сырье, а сам процесс протекал без нарушений технологии

Как соорудить основание для простого мангала из кирпича своими руками

Конструкция простейшего в исполнении мангала имеет кирпичные стенки с выступами. Они формируются за счет того, что некоторые ряды кирпичей укладываются на ребро. Наличие подобных выступов позволяет установить шампуры с шашлыками, решетки барбекю или жаропрочные листы, изготовленные из металла.

Строительство простого мангала из кирпича начинается с обустройства основания:

  • снимается плодородный слой почвы;
  • формируется котлован под фундамент глубиной в пределах 20-25 см. Ширина этой площадки должна превышать размер мангала на 0,5 м с каждой стороны;
  • дно выравнивается, формируется щебневая подушка толщиной 15 см. Для этого желательно использовать материал со средним размером фракции;

Кирпичный мангал – конструкция достаточно тяжелая, поэтому на слабом грунте нуждается в прочном фундаментном основании

щебневая подушка тщательно уплотняется. Для этих целей подойдет виброплита. При отсутствии такого инструмента можно использовать деревянную или металлическую трамбовку.

Дальнейшие действия зависят от того, какой тип основания выбран для установки мангала. Для монтажа тротуарной плитки или брусчатки достаточно насыпать небольшой слой мелкозернистого песка, после чего покрытие укладывается по технологии.

Плиточное основание нуждается в дополнительном армировании. Для этих целей подойдет пруток диаметром 1 см. Он укладывается с шагом в 0,2 м поперек и вдоль фундамента. Зоны пересечения прутков связываются с помощью специальной проволоки или хомутов из пластика. В качестве армирующего материала может быть использована сетка, изготовленная из толстой проволоки.

Затем нужно выставить по краям котлована опалубочную конструкцию и залить ее бетонным раствором. Желательно применять для этого материал марки М250. К дальнейшим работам по изготовлению мангала на даче из кирпича своими руками можно приступать только после того, как бетон полностью застынет. Если средняя температура в течение суток не опускается ниже отместки +20°С, то для этого потребуется неделя. При температуре +17°С бетон будет застывать не менее двух недель.

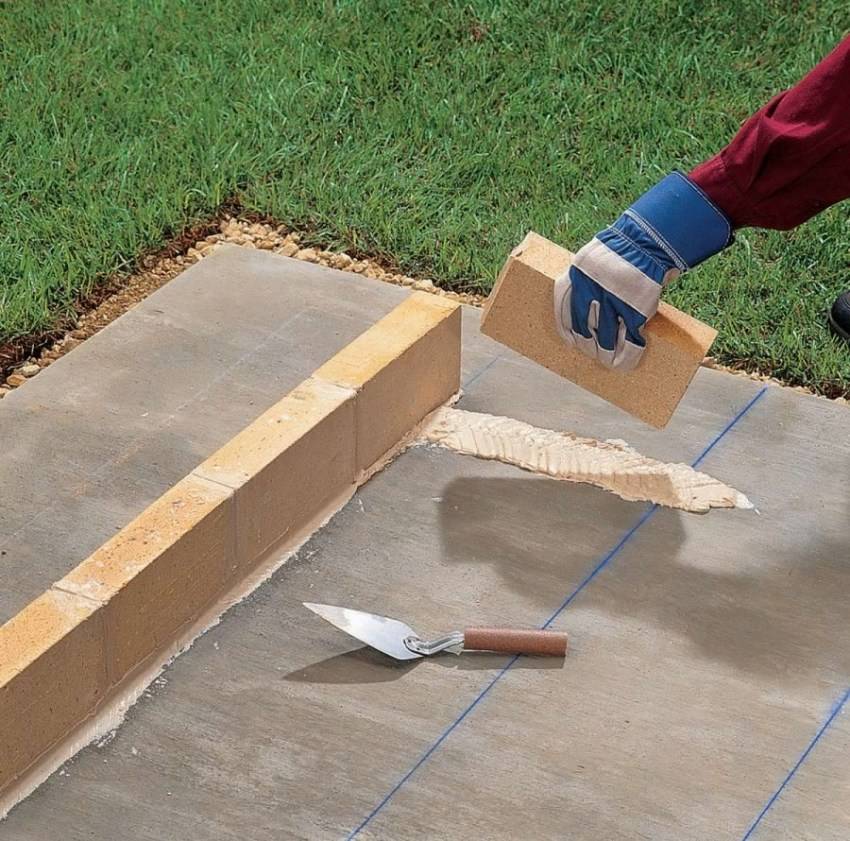

Выкладывать первый ряд кирпича на предварительно очищенный фундамент нужно на расстоянии 10-20см от его края

Как строить?

Для правильной постройки барбекю нужно строго следовать пошаговой инструкции.

  • 1) Первый ряд укладывать так, чтобы полностью закрыть основание из бетона (при этом по периметру оставить 5-10 см).
  • 2) Далее следует выкладывать «кирпичные ноги». Если конструкция простая, то их достаточно одной сзади и двух по бокам.
  • 3) Потом, если есть необходимость в дополнительных перекрытиях (чтобы установить полки для посуды или сделать место для хранения дров), то их стоит расположить между основанием конструкции и верхними точками стоек.
  • 4) Следующий этап — укладка перекрытия на опоры, которое будет работать как основание топки.
  • 5) Затем несколько рядов кирпича формируют нишу для топлива и места крепления сеток для барбекю.
  • 6) Потом производится кладка стен для зоны приготовления.
  • 7) На последнем этапе в центре конструкции путем сужения кладки возводится общий дымоход. Внутренние стены дымохода можно оштукатурить, чтобы она стала ровной и не накапливала в неровностях копоть. Сверху выходной трубы нужно установить козырек, служащий защитой от атмосферных осадков.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

  1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
  2. Застилают пару слоев рубероида.
  3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
  4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
  5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
  6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
  7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Почему именно кирпичный мангал?

Если посмотреть варианты постройки мангала или барбекю, можно заметить, что кирпич как строительный и отделочный материал в этом направлении преобладает. Изначально он изготавливался из меди, а по форме напоминали большую чашу.

Сегодня всё изменилось. Мангал перестал быть чем-то особенным: его легко купить, стоит он недорого, а многие люди предпочитают сделать постоянный у себя во дворе. Сейчас его применяют для получения углей и последующей жарки чего-либо: мяса, овощей, птицы, рыбы.

Кирпич предпочтителен потому, что это тот материал, который легко раздобыть. Он всегда есть в продаже, часто остаётся от строительства. Он прост в уходе, а опора для мангала из него получается прочной, долговечной, устойчивой.

Также нельзя не сказать об эстетической составляющей: обычно такие жаровни выглядят красиво. Те, кого интересует мангал из кирпича своими руками, фото могут посмотреть на этой странице.

Проектирование: от простого к сложному

Перед обустройством зоны для отдыха, постройки печи, должен быть выбран проект. Самый бюджетный вариант мангальной зоны на даче – открытый. Мангал ставят на землю или переносную опору, рядом устанавливают стол и лавки. Чуть посложнее – стационарная печь.

Закрытая зона проектируется с обязательным подведением под общую крышу. Вдоль задней стены стационарного мангала делают капитальную кладку-стену до 3 (3,5) метров. Чтобы не допустить задымления жаровня оборудуется дымоходом.

Как сделать мангальную зону на даче с минимальными материальными и физическими затратами? Универсальный тип подойдет всем, кто не может выделить 2-3 сотки под стационарный комплекс, не проживает зимой и боится вандалов.

Конструкция выполняется из железа, оснащена легкой защитой от дождя и ветра (поликарбонат, пленка). При необходимости все можно демонтировать, убрать или перенести на новое место.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

  • уровень, отвес, угольник;
  • шнуры;
  • шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
  • кельмы;
  • киянка;
  • кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
  • расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

Проект небольшого барбекю из кирпича для начинающих:

Устройство жаровни

В качестве основания под жаровню между противоположными стенками устанавливаются арматурные стержни, на которые укладывается основание топки (например, поддон из металла).

При этом в области топки оставьте боковые промежутки, которые не будут заполняться раствором. Они дадут возможность воздуху свободно поступать в камеру (иначе вы не сможете обеспечить процесс горения).

Потом установите решётку либо на заранее установленные стержни, либо на образовавшиеся выступы (в зависимости от вида кладки). А потом, придёт время выбора столешницы.

Помните, что при возведении мангала на даче из кирпича своими руками, нужно позаботиться заранее обо всех дополнительных коммуникациях вроде водопровода и света. О том, как это делать вы можете узнать на нашем сайте, изучив имеющийся фото и видео материал.

Последние штрихи

Сравнение печей

Барбекю почти готово. В завершение сделайте следующее:

  • установите смеситель и мойку;
  • подведите шланги подачи и забора воды;
  • покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
  • выложите площадку перед печью тротуарной плиткой.

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.

Барбекю своими руками из кирпичаКамин барбекю

Удачной работы!

Барбекю

Укладка кирпичного барбекю

Ниже показан мастер-класс по кладке кирпичного барбекю с пошаговым фотоотчетом.

На примере будет выполняться пристройка барбекю к глухой стене кирпичные беседки.

Укладка барбекю делается на основание бетона (плита армированная, толщиной 30 см)

Необходимо обратить свое внимание, заранее под печь барбекю выполняется гидроизолирующий слой (2 листа рулонного кровельного материала вырезаются по размерам)

В качестве кладочного раствора кирпича применяется жаростойкая смесь на основе цемента «Геркулес».

Для строительства применяется жаропрочный огнеупорный кирпич. Специально для такой конструкции барбекю понадобится около 1200 штук.

Толщина шва кладки:

  • для огнеупорной смеси «Геркулес» – 5-7 мм;
  • для печной смеси «Мартель» — 3-5 мм.

Снятие фасок с кирпича (спиливание грани, выполняется чтобы придать кирпичу декоративного эффекта) — применяется плиткорез с алмазным диском 180 мм

Резка кирпича — делается угловой шлифмашиной с алмазным диском 230 мм

Перед внезапный огнеупорный кирпич замачивается на 5-10 минут, печной кирпич красного цвета – от 20 минут (чем ниже марка, тем меньше время замачивания). Для снимания фаски (грани) кирпич только мочится.

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

  1. Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
  2. Рельеф должен быть ровным, без резких перепадов.
  3. Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
  4. Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
  5. Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
  6. Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Подсказки по строительству мангалов из кирпича

Кладку начинают с угла

В процессе работы важно проверять вертикальность стенок при помощи отвеса и уровня.
Внешняя часть мангала барбекю выполняется из керамического кирпича, а топка и дымоход — из огнеупорного шамотного. В просвет между топкой и облицовкой помещают листы базальтового картона.
Перед использованием кирпич нужно замочить в воде, особенно если вы начинающий каменщик

Мокрый кирпич не будет слишком быстро вбирать влагу из раствора, что поможет выполнить кладку не спеша и более качественно.
Для примерки ряд сначала нужно разложить без раствора, а затем выложить на растворе.
При кладке большой конструкции для увеличения прочности мастера рекомендуют после каждого третьего ряда прокладывать армирующую сетку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
