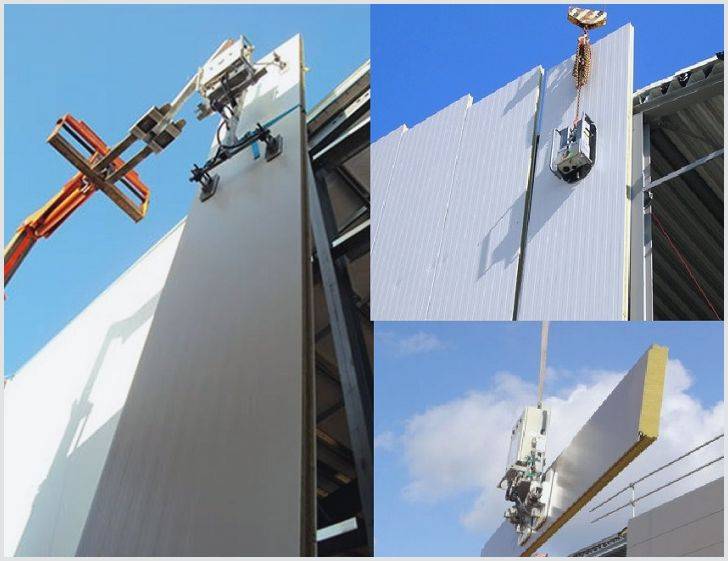

Особенности подъема панелей на высоту
Для подъема панелей на высоту следует использовать вакуумные подъемники. В том случае, если подъем транспортного пакета будет осуществляться с применением грузоподъемного крана, необходимо использовать исключительно мягкие стропы в совокупности с деревянными брусками-распорками, имеющими длину не менее 1,2 метра. Подобные распорки выполняют функцию защиты замковых элементов панелей от вероятного повреждения при соприкосновении со стропами.
Используемые бруски необходимо располагать равномерно под и над транспортируемым пакетом. Ни в коем случае не следует допускать возможности захвата стропами тела самого пакета. Чтобы исключить деформацию замковых элементов, не разрешается стыковать под углом отдельные панели, а также поднимать их непосредственно с паллеты. Отдельные панели необходимо стыковать между собой только в вертикальном положении
Монтажные работы необходимо выполнять с максимальной осторожностью, не допуская повреждений покрытия. Не забывайте, что в случае повреждения покрытия значительно ухудшаются антикоррозийные характеристики материала, а также снижается продолжительность его срока службы.
Ключевые моменты при выполнении монтажных работ
Для достижения высокого качества в ходе выполнения монтажных работ следует уделить повышенное внимание выполнению следующих требований:
– Перед началом монтажных работ следует убрать с территории стройплощадки имеющийся на ней строительный мусор, а также прочие предметы, которые не будут востребованы при монтаже. Площадь строительной площадки необходимо выровнять.
– Перед началом монтажа необходимо осмотреть используемые панели на предмет отсутствия на их поверхности повреждений и коррозии. Также, необходимо осмотреть металлический каркас, на котором будут установлены панели. Он тоже должен быть лишен указанных выше повреждений. Если для монтажа используется каркас из дерева, его необходимо обработать специальным антисептическим составом, предохраняющим древесину от гниения. Для защиты дерева от повреждений насекомых его поверхность покрывают инсектицидами.
– Проверьте размеры используемых панелей на предмет соответствия данных, приведенных в спецификации.
– Используйте доборные элементы, изготовленные тем же производителем, который является изготовителем панелей.
– В случае возникновения необходимости разрезания панелей необходимо использовать только дисковую пилу по металлу или электрический лобзик. Использование для резки сэндвич-панелей любой разновидности газопламенной аппаратуры категорически запрещается!
– Используемое оборудование следует закреплять к дополнительным подвесным конструкциям, но не к монтируемым панелям.
– С целью очистки поверхности сэндвич-панелей от различного рода загрязнений не следует использовать щелочи, кислоты, а также абразивные вещества.
– Запрещается снимать защитную пленку с поверхности материала как при очень низкой, так и при очень высокой температуре окружающей среды. На поверхность пленки не должны попадать прямые солнечные лучи. Пленка не должна быть подвержена воздействию растворителей. Защитную пленку с поверхности сэндвич-панелей разрешается снять только по истечении 10 дней с момента завершения монтажных работ.
– Запрещается размещать на поверхности панели какие-либо посторонние предметы, так как они могут повредить антикоррозийное защитное покрытие на основе полимеров.
– Запрещается перемещение людей и передвижение прочих объектов по поверхности сэндвич-панелей.
Мероприятия по подготовке к монтажу
Прежде чем выполнять устройство кровли из сэндвич панелей, необходимо выполнить ряд мероприятий по подготовке к этому процессу.
Всю конструкцию необходимо проверить на ее соответствие заданному проекту, а особое внимание необходимо уделить следующим аспектам:
- проверка главных размеров крыши и ее уклона;
- контроль над правильной расстановкой ригелей и столбов согласно требованиям таблиц статистической нагрузки;
- проверка плоскостей прогонов на точность, чтобы кровля из сэндвич панелей была надежной;
- проверка ригелей и столбов в стенах на перпендикулярность;
- проверка законченности цокольных и гидроизоляционных работ;
- проверка наличия необходимого для монтажа панелей инструмента.
Соблюдение всех этих мер обеспечит легкий монтаж и сможет гарантировать надежное крепление кровельных сэндвич панелей.
Монтаж кровли из сэндвич панелей нужно начинать лишь после того, как окончены все сварочные работы. Это позволит избежать каких-либо внешних повреждений кровельного покрытия.
Горизонтальный монтаж стеновых сэндвич-панелей.
1. На фундамент выкладывают гидроизоляционный слой, уплотняющую ленту и U-профиль. Профиль устанавливают на расстоянии 8 мм от несущей конструкции (колонны) панели и прикрепляют к фундаменту. Внутри профиля укладывают минеральную вату или монтажную пену и устанавливают облицовочную накладку цоколя.
Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.
2. Если предусмотрено проектной документацией, то к несущей конструкции (колонне) приклеивают самоклеющуюся уплотняющую ленту типа «Герлен» чтобы обеспечить безопасное и воздухонепроницаемое крепление панелей.
3. Для обеспечения плотного соединения панели с U-профилем перед монтажом первой панели в шов соединения укладывают герметик или монтажную пену.
4. К сэндвич-панели прикрепляют рекомендуемые захватывающие механизмы и страховочный пояс. При большом ветре (более 10 м/с) подъём панелей запрещён.
5. Сначала панели прикрепляют к несущей конструкции временным креплением. Проверяют состояние панели — является ли площадь опоры панели на несущие конструкции достаточной и не превышено ли смещение (±3 мм) по отношению к горизонтальному уровню. Если панель расположена правильно, то осуществляют её закрепление к несущим конструкциям с помощью рекомендованных креплений. Крепления болтов должны быть на расстоянии не менее 20 мм от края панели.
6. После закрепления первой панели продолжают монтаж панелей согласно проектной схеме монтажа панелей. На несущих конструкциях между вертикальными швами панелей оставляют зазор примерно в 20 мм. Зазор между краями панелей заполняют монтажной пеной или минеральной ватой.
7. Места крепления панелей закрывают защитным профилем. Взаимное перекрытие профилей между собой зависит от конструкции профиля и его применения и должно быть не менее 0,5 см. В некоторых случаях, если это предусмотрено проектной документацией, места соединений защитного профиля с панелью дополнительно уплотняют, используя герметик.
Виды
Железобетонную конструкцию принято делить на следующие типы: монолитный, сборный, сборно-монолитный. Первый тип является очень редким вариантом. Его сооружают в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства зданий малой этажности. Стоит отметить тот факт, что железобетонный каркас для сэндвич панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже в особых зонах с высокой сейсмической активностью. Но это его качество обуславливает довольно высокую стоимость данного варианта. Здания, обладающие железобетонным каркасом, называются монолитными. Однако строители с опытом утверждают, что использовать сэндвич панели при данных условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна лишь при частном строительстве. В наши дни обустроить подобную конструкцию можно уже за относительно непродолжительный срок. Если вы не уверенны в собственных силах, но хотите соорудить именно такую конструкцию, обратитесь за советом к профессионалам;Металлический каркас актуален для возведения домов большой этажности, как показано на видео. Хотя стоит отметить, что в последние годы наметилась тенденция активно использовать такую конструкцию и для постройки личных коттеджей, гаражей и ангаров. Например, металлический каркас гаража из сэндвич панелей обеспечит сооружений очень долгий срок службы. Можно встретить и такой вариант, как металло-деревянный каркас: металлическая труба помещена в оболочку из древесины. Характерной особенностью изделий подобного рода выступает легкий вес. Благодаря нему и применению сэндвич панелей можно ограничиться неглубоким основанием. Но есть у каркаса из металла и свои минусы. К ним относится низкий показатель огнестойкости. Конечно, железо не горит. Но это прекрасный проводник тепла, который обеспечивает мгновенное распространение огня и жара по площади сооружения. Помимо этого, в процессе нагрева железо может попросту расплавиться. А при повышенной влажности сталь может подвергнуться коррозийным процессам, что в скором времени ослабит прочностные свойства дома. Хотя подобного недостатка не лишен и железобетонный вариант. В наши дни каркасы из металла связывают с быстровозводимыми сооружениями, поэтому во время выбора такого основания нужно сразу же подумать, где закупить сэндвич панели и иные актуальные материалы;Каркас из дерева довольно редко применяется при возведении современных зданий. Но он весьма подходит в случае частного строительства. Крепление сэндвич панелей к каркасу из древесины осуществляется в довольно короткие сроки. Дело в том, что дерево считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Оно обладает отличными огнеупорными качествами и низкой теплопроводностью
Также важно отметить и то, что подобные изделия для сэндвич панелей возводятся в довольно короткие сроки и без значительных материальных трат
Подведем итоги
Сегодня наиболее часто встречаемыми вариантами каркаса для плит по типу сэндвич являются конструкции из металла, дерева и железобетонна.
Каждый из них обладает характерными особенностями, которые требуется учесть при монтаже облицовки. А видео в этой статье расскажет об особенностях монтажа изделий на заранее сооруженный каркас для сэндвич панелей.
Советы по уходу и важные правила монтажа
По окончанию основных работ по монтажу, настало время поговорить об уходе за готовой облицовкой. Заметим, что некоторые проблемы проще предотвратить, чем позже устранять недоделки.
Для малоэтажных строений, установка может выполняться с участием минимального количества людей
Поэтому, упомянем о некоторых особенностях монтажа:
- если в качестве утеплителя используется минеральная вата, работы по монтажу проводятся только в респираторе Данный материал очень нежелателен к попаданию в дыхательные пути. Аллергия и раздражение — это меньшее, что можно получить;
- не устанавливайте конструкции с минватой при высокой влажности — утеплитель разбухнет и потеряет свои свойства. И мы уже упоминали, о необходимости использования гидроизолирующей уплотнительной ленты;
- если защитный слоя облицовки при монтаже не был поврежден, то следует беречь фасад от воздействий и впоследствии — для этого, просто не следует прислонять к стенам элементы строительной техники, временные опоры, лестницы и т. д. К естественным атмосферным воздействиям и перепадам температур готовое покрытие устойчиво;
- как минимум один раз в год следует проводить визуальный осмотр поверхности. Удаляйте загрязнения при помощи мягкой щетки и мыльного раствора. Разнообразные повреждения защитного слоя можно устранить с помощью ремонтных красителей.
Таким образом, соблюдение всех рекомендаций по установке и уходу приведёт к тому, что защиту и красоту дома на десятки лет обеспечит единожды произведенный монтаж сэндвич панелей.
Последовательность монтажа сэндвич панелей
Сэндвич панели для кровли имеют свою технологию установки:
Панели кладут поперек прогонов, которые находятся параллельно карнизу. Расстояние между прогонами не должно быть больше 2 м.
Монтаж плит производят поверх теплоизоляционного слоя. В роли теплоизолятора лучше выбрать минеральную вату
Обратите внимание, если вы выберете данный материал, то работа должна проходить в респираторе.
Начинается укладка материала с нижней части угла крыши. Плиты устанавливают в вертикальном положении и прикрепляются к основанию саморезами
Следите, чтобы плита не повредилась.
Делается поперечный стык. Наносится герметик на место нахлеста первой плиты. В следующей делается подрезка с торца, то есть обрезается стальная обшивка снизу верхней панели и убирается утеплитель. Далее наносится герметик на верхнюю обшивку, которая находится внизу панели. После крепится панель к каркасу. А в завершении верхняя панель фиксируется к нижней саморезами.
Потом выполняется скрепление механических продольных стыков. Делают его перед самой установкой. В щель замка с внутренней стороны материала закладывается силиконовый герметик. Работа закончена.
Чтобы данный кровельный материал был установлен правильно, PaneliGid предлагает вам просмотреть видео монтажа кровельных сэндвич панелей
Какой шаг крепления сэндвич панелей для отделки дома производить
Любая существующая методика требует строго ее выполнения – все действия должны быть проделаны в конкретной очередности, согласно описаниям.
Это можно отнести и к процессу установки разного вида сэндвич-панелей.
Использование сэндвич панелей становится в РФ все достаточно популярным, исходя из этого, увеличивается спрос и на услуги по их процессу установки.
Грамотная и слаженная бригада из пяти человек может всего за смену постичь фасадную площадь до четырехсот метров квадратных.
Основное при этом, разумеется, держаться проектных и нормативных документов, исполнять разработанную технологию.
В другом случае результат может не оправдать себя, и при дальнейшей эксплуатации строения возможно появятся разные проблемы.
Монтаж кровельных сэндвич-панелей: последовательность действий
Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.
Подъём панелей и укладка в проектное положение
Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.
Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата
Поперечный стык
Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.
Продольный стык
Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.
Крепление
Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.
Монтаж фасонных элементов
С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.
Монтаж потолков.
1. Для поднятия потолочных панелей лучше всего использовать подъёмную платформу, оборудованную специальными опорами для поддержки панелей. Для защиты поверхностей панелей от повреждений (царапин на поверхности) поверхность опоры, соприкасающуюся с поверхностью панели, надо покрыть мягким материалом, например, техническим фетром.
2. Поднятые потолочные панели подпирают к несущему профилю подвесных потолков и прикручивают их к профилю с помощью самонарезных болтов.
3. Для того чтобы плотно соединить каждую следующую панель с предыдущей, используют вспомогательный инструмент Quick Grip или его аналог.
4. Крайние швы панелей уплотняют минеральной ватой или монтажной пеной. Для устойчивости панелей к крайним швам над панелями прикручивают металлический лист.
5. В случае необходимости, для обеспечения плотного соединения защитного профиля с поверхностью панели перед прикреплением нащельника на него наносят герметик или ленту «Герлен» и т.п.
В конструкциях подвесных потолков панели закрепляются на несущие профили подвесных потолков. Толщину профилей определяет зависимость при расчёте нагрузки на панель. К несущей конструкции профили закрепляют с помощью навесной системы. Способ решения навесной системы зависит от вида несущей конструкции и расчёта нагрузки на панель. К несущим профилям подвесных потолков панели крепят сверлящими самонарезными болтами, а место соединения прикрывают нащельниками.
Особенности монтажа здания вертикальным и горизонтальным способом
Крепление панелей вертикально выполняется от угла здания, в стык с опорной конструкцией и далее по всему периметру. Горизонтальный монтаж начинается с установки первого ряда панелей по всему периметру, только после этого приступают к монтажу последующих рядов. Заканчивается монтаж в обоих случаях установкой доборной панели. При вертикальном монтаже необходимо качественно соединить стыки панелей. При горизонтальной укладке дополнительную прочность стыкам обеспечит вес панелей, установленных друг на друга.
Для качественного соединения стыков между панелями и опорной конструкцией здания необходим слой уплотнителя. Для этого, в зависимости от вида панелей применяется монтажная пена, минвата, силиконовой герметик или полимерная лента. Места соединений панелей между собой, с опорными конструкциями и кровлей обрабатываются силиконовым герметиком и защищаются доборными элементами – нащельниками, наружными и внутренними углами, цокольными элементами, карнизами и т.д. Благодаря доборным элементам увеличивается срок службы строения, скрываются места стыков, уязвимые для коррозии и фасад здания приобретает завершенный эстетический вид.
ООО «РосСельПром» выпускает высококачественные стеновые, кровельные, отделочные, акустические, потолочные сэндвич-панели и перегородки, фасонные элементы, производит монтаж быстровозводимых зданий «под ключ». Нашими специалистами уже построено множество торговых и промышленных объектов, офисных и коммерческих зданий.
Компания производит упаковку и доставку панелей автомобильным, железнодорожным или морским транспортом в любую точку России. Более подробную информацию по вопросам сотрудничества можно получить по телефону: +7(812) 945-62-32. Звоните и заказывайте сэндвич-панели по доступной цене от производителя.
Основные правила монтажа сэндвич-панелей
Чтобы добиться качества, долговечности и надлежащий внешний вид всей конструкции при монтаже необходимо соблюдать следующие правила:
рабочий должен иметь опыт в подобном виде деятельности;
использовать соответствующие инструменты и материалы;
при загрузке, разгрузке и установке панелей во избежание травмоопасных ситуаций пользоваться специальными захватами и страховочными лентами;
чтобы не допустить деформации и нарушения поверхности внешних слоёв необходимо исключить любое излишнее механическое воздействие на панель;
при покупке обратить внимание на качество утеплителя, поскольку неправильное хранение (повышенная влажность воздуха или попадание атмосферных осадков) может привести к разбуханию и снижению термоизоляционных характеристик утепляющего материала;
не пользоваться такими инструментами, как шлифовальная машина, болгарка, газоэлектросварка и прочие, в процессе работы которых обрабатываемая поверхность сильно нагревается. В случае с сэндвич панелями термическое воздействие нарушает антикоррозийный слой, сокращая тем самым срок службы материала;
крепление необходимо осуществлять с помощью анкерных болтов или самонарезающих винтов с прокладкой для защиты панели в местах монтажного воздействия от внешних враждебных факторов;
в перерывах на ночь или на выходные места с открытым теплоизоляционным материалом накрывают полиэтиленовой плёнкой, чтобы туда не попала вода.
Проектное положение панелей
Сначала всегда выполняют их строповку. Выполняется она на специализированной площадке недалеко от монтажной захватки.
Строповка при помощи особого двухветвевого стропа ваполняется вакуумными захватами при вертикальной или горизонтальной раскладке.
В тех местах, где находятся захваты, с панелей снимают предохранительную заводскую пленку, поверхность избавляется от грязи и пыли, а если необходимо, то и от наледи.
На панель накидывают страховочный ремень, сделанный из крепкого текстиля: для подстраховывания строповки он объединен с механизмом захвата. Подготовленные панели к месту установки подаются поднятыми на 1 метр (не выше), после они опускаются до конкретного уровня (30 см) и располагаются в необходимом положении.
Все панели обязаны быть установлены соблюдая проектную документацию: на опорные места по заблаговременно выделенным ориентирам. Не имеет значение, на время или регулярно, но панель обязана быть прочно закреплена специализированной оснасткой для установки: кондуктор, распорки со струбцинами, покос и другое. Лишь после ее закрепления панель можно высвободить от крана.
Перед завершальным закреплением сэндвич-панели важно тщательно проверить точность установки, привести ее в проектное положение. Лишь потом соблюдая проектную документацию она крепится
Потом ее можно высвободить от не постоянных креплений.
Важно регулярно смотреть за перемещением панели и за ее подъемом – дабы она не прогибалась, не деформировались ее замки. На ее отделке не должно возникать вмятин и недостатков
Благодаря этому перемещать сэндвич необходимо осторожно, с небольшой скоростью, без рывков и смещений

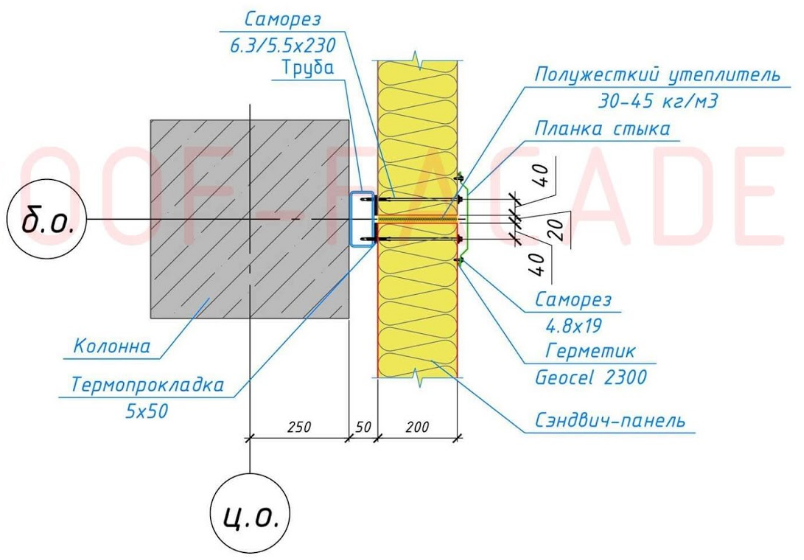

Шаг крепежа и установка панелей к конструкциям из металла при вертикальной раскладке
Панели в большинстве случаев устанавливают гребнем вперед, другими словами «шип в паз». Но разрешено делать это и «паз в шип», наоборот.
В большинстве случаев работу по процессу установки начинают с угла сооружения: делают выверку вертикальности, дальше прижимают панель к прогонам, прикрепляют винтами-саморезами 5,5 см толщиной при их закреплении на ригелях и колоннах из металла.
Длина подобных винтов меняется в согласии с толщиной самих панелей. Для этого разработана специализированная таблица.
Выбрав самонарезающие винты соответственной длины, их располагают в одной горизонтали по три штуки в ряд. Шаг крепежа сэндвич-панелей к конструкциям из металла будет примерно 40 см.
С верхнего торца начинается установка винтов, которые крепятся к прогонам от ряда сверху по направлению к нижним.
Если верх панели оставить незакрепленным даже на короткое время, к примеру, в перерыв, она может поломаться.
На случай, когда для затягивания винта применяется уплотнительная шайба, нужно брать во внимание некоторые нюансы. Если затяжка будет слишком тугой, то шайба деформируется
Процедура считается сделанной приемлемо, если шайба не становится плоской, но плотно прижимается к листу.
С наружной стороны к поверхностям ригелей, балок и стеновых прогонов закрепляют терморазделяющую полосу.
Это нужно для понижения проницаемости воздуха в стыках, а еще звуковой вибрации самих панелей.
Перед монтажными работами каждой следующей панели в «паз» замок предыдущей плиты вносят специализированный уплотняющий герметик для внешних работ.
Взамен него можно применять бутилкаучуковый герметизирующий 8-мм шнур или ТСП уплотнитель 8х3 мм.
При их помощи замок уплотняют с межкомнатной перегородки. Следующая панель ставится собственно в этот замок.
После исследуется плотность соединения, вертикальность панели, выполняется ее крепление, проводятся все нужные работы, как и с предыдущими.
Непозволительно появление неплотных соединений и щелей. Торцовые панельные швы отделываются ватно-минеральным уплотнением.
Крепление панелей к конструкциям из стали при горизонтальной раскладке
Как и при вертикальной раскладке, на каркас сооружения (прогоны и колонны) в том месте, где они будут контактировать с панелями, применяется терморазделяющая полоса.
С угла объекта начинают устанавливать панели. Пазом вниз панель ставится на цоколь, проверяется ее горизонтальность, и она надежно крепится.
Крепление происходит также, как и в первом варианте, таким образом, при помощи ранееупомянутых самонарезающихся винтов и герметика. Вертикальные стыки отделывают пеной для монтажа и мин. ватой, потом по плану закрывают специализированными фасонными элементами.
Как монтировать стеновые сэндвич панели?
Пачки с кассетным профилем раскладываются рядом с каркасом здания таким образом, чтобы минимизировать расстояние для подачи кассеты к месту монтажа.
Кассеты к каркасу крепятся саморезами (или специальными гвоздями при помощи монтажного пистолета) горизонтально снизу вверх. Между кассетами проклеиваются две ленты уплотнителя из пенополиуретана, а профили скрепляются между собой саморезами.
Между цоколем здания и первой кассетой укладывается утеплитель, который внутри здания закрывается фасонным элементом.
Верхняя кассета, при необходимости, может быть разрезана вдоль и собрана “гармошкой”. Стык половинок кассетного профиля изнутри проклеивается алюминиевой лентой для предотвращения попадания теплого воздуха из помещения в утеплитель.
Внутрь кассеты укладывается утеплитель, на ребра устанавливают терморазрыв (полоса из жесткой минваты) и монтируется фасадная облицовка.
В качестве облицовки может выступать профилированный настил, сайдинг, линеарные панели, фасадные кассеты, композитные фасадные материалы.
Если на кассету будет опираться оконный блок, внутрь кассеты необходимо установить элемент жесткости. Элементы жесткости устанавливаются, также над оконными проемами.
Фасонные детали (конек, ендова, отливы и пр.) изготавливаются по месту по фактическим размерам. Для этого, на строительную площадку привозят гладкий лист и гибочный станок, при помощи которого режутся заготовки и гнутся готовые изделия.
Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками
Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.
Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru
Подъём панелей и установка в проектное положение
Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.
Порядок монтажа может отличатьсяФОТО: km812.ru
Продольный стык
Технология монтажа включает следующие основные этапы:
| Иллюстрация | Описание действия |
| Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи | |
| На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм | |
| Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей | |
| Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент. | |
| Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм | |
| Устанавливаем минераловатную изоляцию. Элементы укладываем встык | |
| Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º | |
| На колоны крепим уплотнитель, отступив от наружного края 20 мм | |
| Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны | |
| Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик |
Поперечный стык
Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.
Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru
Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:
Watch this video on YouTube
Крепление
Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.
Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru
Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.
Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:
Watch this video on YouTube
Монтаж фасонных элементов
После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.
Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.
Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru
Проверка геометрии каркаса
Раз читатель интересуется технологией монтажа панелей, значит, общее понятие о «каркасном» строительстве имеется. Поэтому нет смысла вдаваться в подробности, как и из чего возводить сам «скелет» здания. Отметим только главное требование к этой конструкции – правильность «геометрии». Все панели имеют строго выдержанные размеры. Любой перекос хотя бы одного элемента каркаса приведет к тому, что сэндвич-панели подогнать друг к другу так, чтобы между ними не оставалось значительных зазоров (щелей), не получится. Значит, придется их «подрезать», причем под углом. А это и сложно, и лишняя трата времени. Следовательно, ЕЩЕ ДО НАЧАЛА РАБОТ по монтажу нужно удостовериться в том, что все части конструкции строго «параллельны и перпендикулярны».
