Как починить шуруповерт Макита: пошаговая инструкция для чайников

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий. Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет. Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно. Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.

Технология замены смазки

В первую очередь необходимо полностью удалить отработанную смазочную жидкость — обычно она, ввиду наличия примесей пыли и грязи, темнеет, мутнеет. Далее следует тщательно проверить детали инструмента на следы смазки, полости корпуса – на инородные включения, в том числе частицы распавшихся деталей. Для более эффективной очистки болгарки рекомендуется применять жидкости, используемые для омовения мотора и его деталей. Подойдет в этом числе керосин и бензин.

Закладка новой смазочной жидкости производится до вытекания ее с обратной стороны — обычно визуально она занимает чуть меньшее половины объема редуктора. Мастера считают, что только так можно проконтролировать достаточное наполнение материалом.

Если заложено слишком много смазочного средства, оно не только найдет, откуда «вылезти» в процессе работы в самый неподходящий момент, но и будет «мешать» инструменту. Мощность снизится, а энергозатраты, наоборот, возрастут. Однако, в крайнем случае, вы всегда можете открыть корпус и удалить излишки вещества.

Гораздо неприятнее ситуация при недостаточном количестве смазки. В таком случае велика вероятность некачественной работы редуктора и инструмента в целом. Определяется характерный «нехороший» шум, свидетельствующий о большом напряжении инструмента, трении шестеренок.

Теперь вы знаете, чем можно смазывать редуктор болгарки. Подойдите к выбору материала для вашего инструмента со всей ответственностью и тщательностью. Взамен техника отплатит длительной, бесперебойной службой, и даже дорогостоящая оригинальная смазка обязательно окупится.

Замена аккумуляторных элементов

В аккумуляторе у Сергея используются никель-кадмиевые батареи питания на 1,2 В. Они не взаимозаменяемы, поэтому лучше подбирать что-то похожее на оригинал по размеру и как можно большей емкости из доступных. У Сергея аккумуляторные элементы похожи на , поэтому их и заказываем. Можно найти с емкостью  в тех же размерах.

Я уже писал, как менял аккумуляторные элементы шуруповерта Интерскол. В нем были литий-ионные банки на 3,7 В самого бюджетного класса, да еще и разряженные. Тогда я заменил их на батареи чуть получше. Сейчас я бы поставил на 2200 мАч или  на 3400 мАч типоразмера 18650.

Одно неудобно, что приходится паять чувствительные к перегреву аккумуляторы. Такой ремонт или восстановление аккумулятора может иметь обратный эффект. Выход такой — держать 0,5 — 1 сек. или использовать . Второй вариант понадежнее будет.

Makita 8280d сборка редуктора 2

Сборка редуктора шуруповерта makita

8280d.

Теперь устанавливаем первую пару шестеренок. ( Состоит из пять шестеренок ). Их вам нет возможности перепутать с иными> глазами шестеренками по тому по образу каждой пары шестеренок внутренний диаметр разный.

Но собственно не они.

Теперь устанавливаем пластмассовую хрень которая отвечает за переключение режимов (Дрели.шуруповерт)

Без комментариев здесь и так то что остается сделать нашему клиенту понятно.

Вот теперь устанавливаем лучшую важную часть редуктора. Сборка редуктора шуруповерта makita 8280d шуруповерта ремонт шуруповерта макита. Фиксатор режимов, он фиксирует режимы дрели не шуруповерта

. Могу добавить что это самое слабое место этого редутора. Могу только подсказать что эта частьредуктора выходить из строя тогда когда работая в режиме дрели пытаются закрутить болты или саморезы.

Думаю дальнейшую сборку не нужно комментировать так-как там уже что остается сделать нашему клиенту понятно.

Всем привет. Давно пользуюсь шуруповертами, и так как с запчастями раньше было ни как, то отдавал инструмент в спец. ремонт. После последнего ремонта шурик совсем не поработал. После вскрытия и осмотра оказалось что щетки мне новые не поставили при прошлом ремонте, а даже хуже, мне воткнули старый мотор. Короче ни щетек ни ламелей не осталось.

Порылся по местным объявам и ни чего хорошего из запчастей ни нашел. Вспомнил что в гараже валяется Хитачи, и точно помню что сгорела кнопка. Ремонтировать его не имеет смысла, хотя и жаль шуруповерт.

Шестеренки переставил, моторы перепаял, теперь надо промыть редуктор и все смазать.

Читать дальше: Оренбургская область номер региона

Смазка макитовская очень дорогая, да и не купить ее у нас, по этому пользуюсь шрусом разбавленым маслом.

Все промываем бензином и смазывая собираем.

Все работает как и раньше.

Аккумуляторы раньше перепаивал

но сейчас новый дешевле, чем отдельно батарейки стоят.

Вроде ни чего нового, но…

Всем хорошего настроения.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

1. Рычаг переключения
2. Узел корпуса
3. Фирменная табличка
4. Винт
5. Пружина
6. Рычаг переключения реверса
7. Кнопка пуска
8. Контактная клемма
9. Винт
10. Быстрозажимной патрон
11. Редуктор в сборе
12. Электродвигатель
13. Винт
14. Узел корпуса
15. Зарядный узел
16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

• Съемный аккумулятор
• Обрезиненная рукоятка ручки
• Мощный электродвигатель
• Металлический планетарный редуктор
• Кнопка плавного пуска
• Кнопка переключения реверса
• Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

• открутить винты крепления корпуса;
• снять составной механизм кнопки пуска;
• снять электродвигатель вместе с редуктором;
• отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

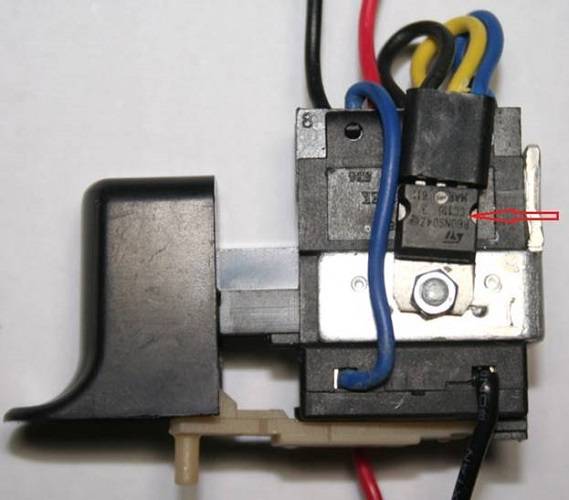

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

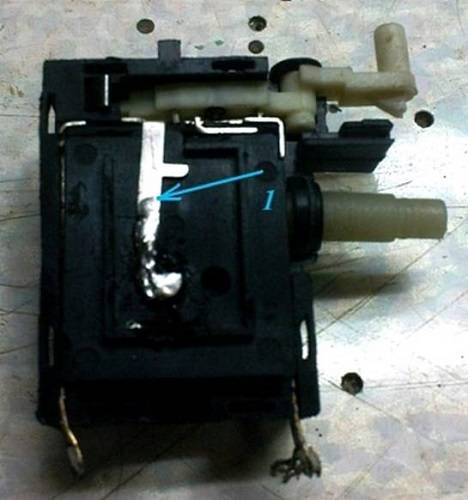

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
2. Переключается рукоятка реверса
3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

• Мультиметр.
• Зажимы.
• Запасные детали.
• Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

• Аккумулятор перестал вырабатывать энергию.
• Сломалась кнопка «Пуск».
• Перегорел якорь.
• Слышны раздражающие скрипы и свист во время вращения патрона.
• Зажимный патрон начинает стучать.
• Не получается регулировать количество оборотов.
• Не переключается режим реверсии.
• После выключения инструмента двигатель продолжает вращение.
• После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

Как отремонтировать патрон

Патрон у каждой определенной модели шуруповерта отличается от аналогичных элементов других моделей. Основной отличительной особенностью является способ крепления патрона:

1. Конус Морзе.
2. Резьбовое соединение.
3. Резьбовое соединение с фиксирующими винтами.

Для определения способа крепления, оптимальнее всего воспользоваться маркировкой, которая наносится на гильзу патрона:

• значение маркировки «1–6 В10» свидетельствует о способе крепления при помощи конуса Морзе.
• надпись на подобии «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» свидетельствует о метрической или дюймовой резьбе.

В случае, если патрон крепится посредством резьбы, то необходимо выполнить ряд следующих действий:

1. Разжать каждый кулачок патрона.
2. При наличии винта выполнить его выкручивание.
3. Выполнить зажим шестигранного Г-образного ключа (10 мм) короткой стороной в патроне.
4. Малыми оборотами запустить и сразу выключить шуруповерт, таким образом чтобы произошел удар длинного края шестигранного ключа об стол. Чтобы не включать прибор необходимо просто несколько раз ударить молотком по шестиграннику. Таким образом произойдет сдвиг резьбы и выкручивание патрона.

При отсутствии результата можно разобрать шуруповерт и вынуть из него собранный редуктор. Для этого достаточно воспользоваться Г-образным трубчатым ключом (зачастую на «19»), чтобы открутить патрон, зажимая с другой стороны сторон крепежный болт редуктора с накидными головками ключей. Они обеспечивают необходимым упором, благодаря чему патроны легко откручиваются руками.

При разборке патрона снимается заглушка у основания

Пластиковые заглушки нужно осторожно поддеть ножом. Металлические следует выбивать молотком, нанося удары по основанию патрона:

1. Необходимо заранее предусмотреть наличие большого болта, который следует закрепить в патроне и с легкими усилиями поджать, чтобы выполнить центровку. Выступ головки болта должен быть на более 2-3 см над патроном.
2. Далее следует ударить молотком по поверхности головки болта. Патрон должен выскочить из держателя.

Наиболее часто встречаемая неисправность патронов:

• неровно зажимаются биты;
• возникают люфты между битой и кулачком;
• кулачок неравномерно выдвигается.

Чтобы выяснить причины и устранить их, нужно выполнить ряд следующих действий:

1. Разобрать патрон.
2. Произвести снятие конусной гайки, состоящей из двух элементов.
3. Выкрутить зажимной кулачок.
4. Проверить резьбу на гайке и кулачке, заменить каждую неисправную деталь.
5. Полностью собрать патрон.

Стоит учитывать, что приобрести кулачок или конусную гайку достаточно трудно, поскольку на рынок они поставляются в полной комплектации. Но их можно снять с других аналогичных патронов. В связи с этим неисправные патроны оптимальнее всего заменить на новые. Во время покупки нового элемента рекомендуется идти в магазин с шуруповертом и демонтированным старым патроном.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

• кнопки пуска;
• кнопки реверса;
• кнопки переключения скорости оборотов;
• кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей

Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей

При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления

Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

• Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
• Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

• кнопки пуска;
• кнопки реверса;
• кнопки переключения скорости оборотов;
• кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей

Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Восстановление аккумуляторных элементов

Тут я приведу историю от Мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта. Владелец стал жаловаться на малое время работы электрошуруповерта и на то, что «аккумулятор не держит». Разборка корпуса аккумулятора показала, что там стоят заводские Ni-Cd банки от фирмы Liang на 1000 мАч.

Восстановить Ni-Cd аккумулятор можно достаточно простым способом. Нужно сделать несколько циклов глубокого разряда и заряда. В таких крайних режимах начинают работать труднодоступные области накопления заряда батареи, отдача от которых ухудшилась вследствие эффекта памяти, нарушения условий эксплуатации или хранения.

Такие проблемы возникают не только у шуруповертов. Индустрия радиоуправляемых моделей с батарейным питанием давно решила проблемы автоматизированного разряда/заряда. Для этого есть специальные зарядные устройства.

Начинать цикличное восстановление аккумулятора лучше всего с глубокого разряда аккумулятора и потом сразу зарядки.

После первого цикла емкость при разряде была равна 707 мАч, а при заряде — 879 мАч. Как видим, емкость снизилась на 30 % относительно заявленной производителем.

Второй цикла разряда/заряда показал цифры 781 мАч / 937 мАч. Как видим, это больше предыдущих значений на 10 %.

Третий цикла перезаряда аккумулятора показал незначительные отклонения от предыдущего второго перезаряда. Поэтому этого хватит. Если вы на своих аккумуляторах увидите, что емкость растет, то можно продолжить.

По факту восстановления аккумулятора удалось восстановить около 8% от первоначально заявленной емкости шуруповерта. В принципе неплохо, но я бы посоветовал заменить банки аккумулятора на новые с .

Как разобрать шуруповёрт: патрон, аккумулятор

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Как устроен шуруповерт? + ()

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки.

Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока.

Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами.

Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше.

Планетарный механизм включает в себя:

1. Кольцевая шестеренка
2. Солнечная шестеренка, установленная непосредственно на валу мотора
3. Сателлиты
4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + ()

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

• Убираем блок-корпус, где находится аккумуляторная батарея.
• Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
• Вынимаем все, что содержится внутри корпуса инструмента.
• Отсоединяем кнопку реверса.
• Демонтируем переключатель скоростей.
• Отсоединяем движок и редуктор.

Разборка завершена.

Как разбирается патрон + ()

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

• По часовому направлению выкручиваем винтик с левой резьбой.
• Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
• Положить шуруповерт на ровную поверхность, на стол, например.
• Включить его.
• Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

• Изъять редуктор и шпиндель;
• Расположить узел в зажимы тисков;
• Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

https://www.youtube.com/watch?v=Y_BuGSHAEeM
