Ремонт теплообменников газовых колонок
Одним из наиболее тяжелых случаев повреждения колонки считается прогар, разлом или сквозная коррозия медного теплообменника. В первых двух случаях ремонт выполняется только заменой детали на новую запчасть. В случае сквозной коррозии на стенках теплообменника образуются тонкие, 02,-0,5 мм отверстия, через которые вода вытекает из контура.
Дефект, как правило, обнаруживается по интенсивному сажеобразованию, подтеканию воды и падению давления в контуре при закрытом кране.
Для ремонта теплообменика потребуется снять его с крепления газовой колонки. Далее медную поверхность очищают от наслоений копоти и окалины и подвергают гидравлическому испытанию.
Проще всего необходимо выявить место коррозии с помощью прокачивания воздуха или воды под избыточным давлением. Например, вывод теплообменника глушится резиновой пробкой, а на входе ручным насосом подается давление воздуха. Теплообменник газовой колонки погружают в емкость с водой и определяют место повреждения.
Отремонтировать повреждение в домашних условиях можно пайкой медно-серебряным оловянным припоем. Первый используется для реставрации наиболее горячих точек, расположенных близко к фронту пламени. Для заделки оловом медную поверхность протравливают раствором цинка в соляной кислоте, разогревают горелкой и лудят массивным куском припоя. Для нормальной работы толщина оловянной заплатки должна быть не менее 0,5-0,7 мм.
После ремонта теплообменник еще дважды подвергают проверке – с помощью традиционного закачивания воздухом и выдержкой под рабочим давлением воды после установки узла на газовую колонку. Давление в контуре не должно падать минимум в течение 15 мин.
Течёт радиатор – как исправить
В случае если в газовом нагреватели начал течь радиатор целесообразней будет его заменить на новый но его стоимость зачастую составляет одну третью от стоимости колонки что совсем нерационально. В таких случаях естественней будет запаять дырявый радиатор. Сделать это можно при помощи припоя, так как вода, которая проходит через радиатор не превышает отметки в 100 градусов, а температура плавления припоя 200 градусов.
Пошаговая инструкция
Для того чтоб произвести пайку радиатора необходимо произвести следующие действия.
- Слить воду с колонки и демонтировать радиатор.
- Найти место течи и мелкой наждачной бумагой зачистить участок для пайки. Зачищенный участок необходимо протереть и обезжирить спиртом.
- Непосредственно перед пайкой место течи необходимо залудить. Сделать это можно при помощи обычной канифоли.
- Пайку необходимо производить паяльником мощностью не менее 100 ватт и припоем. На подготовленный участок для пайки нужно равномерным слоем наносить припой разогретым паяльником. Если пайка ложится неравномерно и рыхлая нужно сильней прогреть участок пайки.
После пайки следует проверить радиатор на отсутствие течи и если все нормально произвести его монтаж в колонку в обратной последовательности.
Принцип работы газовой колонки
Воду нагревают два основных элемента, это теплообменник (он находится сверху и выглядит как спиральная трубка, по ней то, и проходит подогреваемая вода), и газовая горелка.
В газовой колонке есть еще другие элементы:
- Электромагнитный клапан (Автоматика безопасности) к нему подключаются датчики, которые следят за бесперебойной работой колонки. Если возникает, какое-либо отклонение в работе, датчики сразу перекрывают специальный клапан. В результате колонка прекращает работу. У колонок с запальником данный клапан подключен к термопаре (нагревается за счет огня) и при неполадках горелка тухнет.
- Розжиг. В моделях газовых колонок, которые выпускались пару десятков лет назад, запальник и фитиль поджигали спичкой. В наше время современные технологии внесли свои коррективы. И для розжига достаточно всего лишь нажать нужную кнопку. За этот процесс сейчас отвечают пьезоэлементы.
- Водогазовое устройство, это мембрана (монтируется в водопроводе) и газовый клапан. При открытии воды, она начинает движение сквозь колонку. В результате потока воды, прогибается мембрана, которая открывает газовый клапан, и в горелку поступает газ.

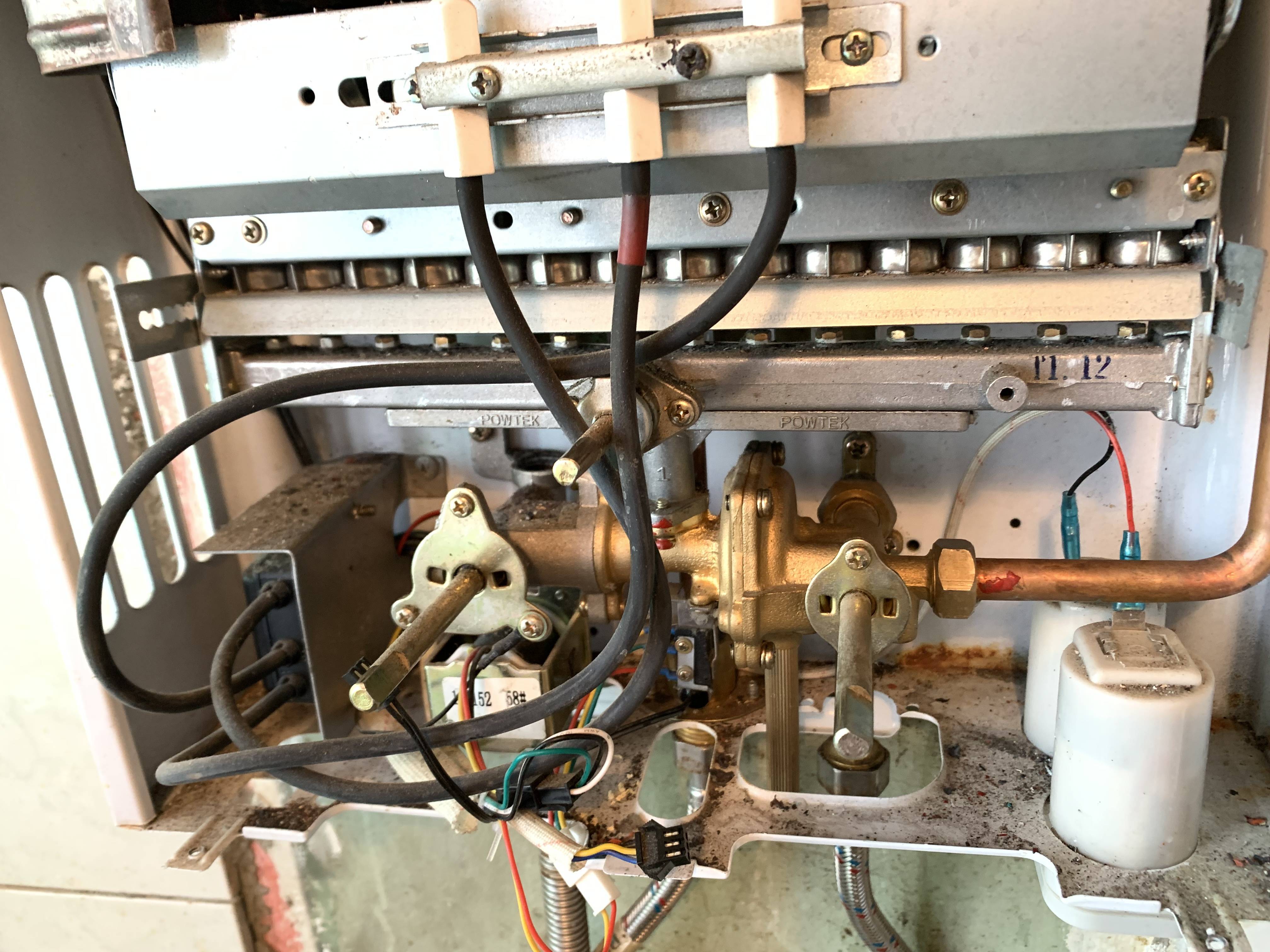

Основные элементы газовой колонки
Слабый напор воды на выходе
Если вы заметили, что из точки водоразбора холодная вода течет откровенно мощнее, чем нагретая в колонке, то это говорит о наличии проблемы. Заключается она, как правило, в состоянии теплообменника. В водопроводной воде содержится немало посторонних примесей и солей. Все это дело при взаимодействии с горячими поверхностями превращается в накипь.
Она нарастает слоями на стенках теплообменника, в результате чего его пропускная способность значительно ухудшается. Потому и струйка воды из «горячего» крана становится все тоньше. Такая ситуация может также привести и к более слабому нагреву, и к постоянным выключениям колонки — в общем, от накипи нужно избавляться. Причем, желательно делать это профилактически, не доводя теплообменник до критического состояния.
Впрочем, даже толстый слой накипи вполне реально удалить в домашних условиях, причем это не требует каких-то глобальных вложений денег и сил. Все, что вам понадобится — это лимонная кислота, большой таз и теплая вода. Также подготовьте тряпку на случай, если в процессе работы забрызгается пол.

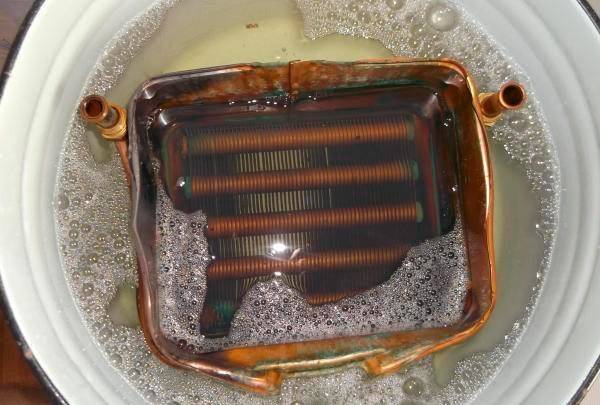

Прочистка осуществляется следующим образом. Снятый с колонки теплообменник кладем в таз. Лимонную кислоту разводим в воде, в концентрации 100 г порошка на литр. Нужно получить количество раствора, примерно равное или превышающее объем теплообменника. Вместо кислоты и воды можно приобрести в магазине уже готовое средство, предназначенное для борьбы с накипью. Оно обходится дороже, но зачастую обладает большей эффективностью. Поэтому, если слой накипи очень большой, лучше все же применить именно такое химическое средство.
Итак, залейте подготовленный раствор в теплообменник, который лежит в тазу. Чтобы в процессе не расплескать средство вокруг, вливайте его с помощью резиновой груши или большого шприца. Необходимо сделать так, чтобы раствор полностью заполнил теплообменник изнутри.
В случае использования лимонной кислоты оставьте все это дело на четверть часа. Если же применяете готовую бытовую химию, то сверьтесь по поводу времени с информацией, указанной на упаковке. По прошествии нужного периода слейте раствор из теплообменника. Для этого можете воспользоваться резиновым шлангом, опустив второй его конец в ближайшую раковину. Или же просто дотащите таз с теплообменником до ванны и уже в ней производите дальнейшие процедуры.
После того как раствор слит, необходимо произвести тщательную промывку трубок проточной водой. Затем посмотрите их на свет. Если на стенках еще осталась накипь, то повторите процедуру с самого начала. Если же трубки чистые, то можно ставить теплообменник на место. Чтобы более подробно разобраться в процедуре избавления от накипи, посмотрите видео:
Стоит отметить, что итоговая промывка должна быть произведена очень тщательно. Если на стенках трубок останется агрессивное химическое вещество, то это может привести к постепенному разъеданию металла и, как следствие, к протечке теплообменника.
Устройство и принцип действия модели Neva 4511
Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:
- Корпус с петлями для настенного монтажа.
- Диффузор – сборник продуктов горения с патрубком для дымохода.
- Медный теплообменник.
- Газогорелочное устройство.
- Водяной узел.
- Мембранный исполнительный элемент (так называемая лягушка).
- Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
- Контроллер.
- Микровыключатель подачи питания на электронный блок.
- Трубки подачи воды.
- Запальный электрод.
- Датчик пламени (ионизации).
- Дополнительный электрод для розжига горелки.
- Кран – регулятор протока.
- Регулировка интенсивности горения и температуры нагрева.
- Подключение датчика тяги, установленного внутри диффузора.
- Отсек для элементов питания (батареек).
Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.
Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:
- После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
- Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
- Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
- При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.
Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:
https://www.youtube.com/watch?v=—nsb1QhsZE
Ремонт газовой колонки Юнкерс
Преимуществом отечественных газовых колонок является их высокая устойчивость к перегрузкам и низкому качеству воды, и в первую очередь, газа. Специалисты утверждают, что немецкая техника традиционно показывает огромные сроки эксплуатации без ремонта, но при одном условии – система должна быть защищена от скачков напряжения в сети и оборудована защитными фильтрующими элементами, смягчающими жесткость нагреваемой воды.
Но даже в таких условиях приходится периодически выполнять мелкий ремонт своими руками газовой колонки Юнкерс. Причина проста, автоматика, розжиг и запальное устройство оказываются очень чувствительными к загрязнениям, наличию пыли и ржавчины в бытовом газе. На грязном газовом топливе первым выходит из строя запальник.
Для восстановления колонки потребуется снять крышку и вытащить рукой тонкую профилированную алюминиевую трубку, обеспечивающую работу в дежурном режиме. Трубку аккуратно прочищают медной проволокой и промывают спиртом. Из-за высокого содержания в газе пентакарбонила железа на стенках газопровода выпадает мелкодисперсная металлическая пыль, убивающая свечи и запальник.
Фильтры практически не задерживают пентакарбонил, поэтому умельцы алюминиевую трубку зачастую заменяют медной большего диаметра. Новый газопровод оборачивают вокруг теплообменника, что обеспечивает разложение карбонила в трубе до попадания в зону розжига.
Кроме того, грязный газ вынуждает регулярно вскрывать и чистить газовую горелку колонки.
Как работает газовая колонка
Такие приборы предназначаются для обеспечения горячей водой бытовых и промышленных объектов. Суть их работы достаточно проста: холодная вода из трубопровода попадает в теплообменник колонки, где прогревается горелками (они размещены под теплообменником). Как известно, огонь нуждается в кислороде, поэтому чтобы горелки не затухали колонка подключается к вентиляционной системе дома/квартиры. Отработанный же газ устраняется путем специального дымохода, который совмещается исключительно с газовой колонкой.
Все описанные разновидности колонок несколько по-разному функционируют.
Так, если включения устройства происходит вручную, то есть, газ приходится поджигать спичками, горелка будет зажигаться от того, что вы повернете вентиль подачи топлива. Хотя стоит отметить, что подобные конструкции уже давным-давно устарели. Современные конструкции оборудуются либо электронным розжигом, либо пьезоэлементом.
Новые модели активируются одним нажатием кнопки, располагающейся на фронтальной панели устройства. Пьезоразжиг создает искру, поджигающую запальник. В дальнейшем же все происходит в автоматическом режиме – открывается кран, зажигается колонка, начинает поступать горячая вода.
Если же газовая колонка разжигается электронным способом, то она, пожалуй, является самым надежным и долговечным устройством. Система включается посредством пары батареек, подающих необходимый для образования искры заряд. Никаких кнопок, никаких спичек, единственное, что нужно сделать для включения – это открыть кран. В большинстве случаев батарейки служат очень долго, так как энергия для заряда минимальна.
Предварительная подготовка
В процессе работы понадобятся следующие инструменты и материалы:
- паяльник мощностью более 100 Вт;
- мелкий наждак или щетка по металлу;
- припой из сплава свинца с оловом;
- флюс – достаточно будет канифоли или измельченного аспирина.
После этого можно перейти к осмотру газовой колонки, чтобы определить место протечки. Не стоит торопиться перекрывать подачу воды.

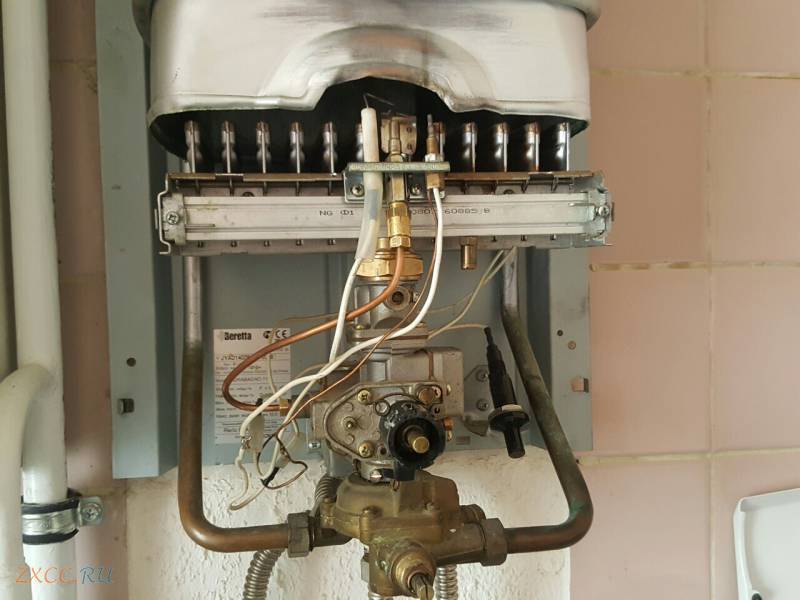

Вначале снимают с аппарата внешний кожух, если нужно – откручивают болты. Открывают воду и осматривают теплообменный элемент колонки, чтобы выявить место утечки. Если до дырочки (свища) легко добраться, то теплообменник можно паять прямо на месте, не снимая всю газовую колонку.
Для работы в труднодоступном месте понадобится демонтаж водонагревателя, поэтому перекрывают кран на газовой трубе, из теплообменника колонки сливают весь теплоноситель, открыв горячий кран и открутив гайку на трубе с холодной водой. Из современных моделей колонок с заглушками слить воду еще проще – нужно открыть заглушку, чтобы вода вылилась самотеком.
Участок теплообменника, где была обнаружена утечка, следует зачистить щеткой по металлу или мелким наждаком. Нередко на поврежденных местах появляются характерные зеленые пятна, свидетельствующие об окислении меди.
Зачистку нужно выполнять осторожно, поскольку тонкие медные трубки легко повредить. По завершении данной процедуры место работы следует обезжирить специальным составом на основе спирта или любым другим
Нестабильная или неправильная работа температурного режима
Чтобы избежать нестабильной или неправильной работы колонки, при покупке следует ознакомиться с характеристиками устройства, так как многие колонки имеют различную мощность, которая может не подойти в ваш дом или квартиру.
Следующей причиной проблем с работой температурного режима является образование засоров в колонке. Определить это можно по нехарактерному цвету пламени и наличию сажи. В этом случае следует произвести чистку вентиляционных путей.
При недостаточной температуре нагревания или перегревании воды, следует произвести простую операцию по регулированию подачи газа в колонку. При низкой температуре воды – увеличить подачу, при перегревании, соответственно, уменьшить подачу.
Как проверить тягу в газовой колонке
В первую очередь, если возникают проблемы с водонагревателем, проверяют тягу. Для этого к вытяжному отверстию подносят зажжённую спичку или кусочек бумаги:
- если пламя неподвижно, значит, есть проблема в дымоходе или вытяжной системе. Для этого можно просто удалить скопившуюся грязь;
- если пламя затягивает внутрь, значит, система работает отлично;
- если пламя отклоняется в противоположную сторону – это означает появление обратной тяги,что крайне опасно,для этого следует проверить её в вентшахте, предварительно отсоединив от неё дымоход. Если вентканал работает нормально, пламя на спичке отклоняется внутрь, значит,возникли проблемы в теплообменнике.
Проверка тяги в колонке
Виды
На сегодняшний день на рынке газовых приборов представлен широкий выбор различных моделей газовых горелок. Если взять, в общем, то все газовые нагреватели работают по одному принципу и отличаются между собой следующими характеристиками.
Мощностью. Чем больше мощность нагревателя, тем больше воды он сможет нагреть за короткий промежуток времени.
Среди массово распространённых видов мощность можно отметит следующие три:
- Нагреватель с мощностью в 28 кВт.
- Нагреватель с мощностью в 26 кВт.
- Нагреватель с мощностью в 17 кВт.
Последний вид имеет низкую стоимость, но в то же время не может обеспечивать одновременно горячей водой ванную и кухню. Как правило, большинство пользователей выбирают второй вид, так как он имеет оптимальное соотношение цена производительность.
Безопасностью эксплуатации устройства. Является одним из основных критериев при выборе нагревателя. Несмотря на передовые технологии все же случаются случаи, когда отключают воду или газ и чтоб не допустить утечку топлива или продуктов горения колонки оборудуют следующими датчиками.
- Датчик отключения газа, в случае если пламя погаснет.
- Датчик горения. Является дублирующим и также отключает подачу газа, в случае если пламя потухло, и первый датчик не сработал.
- Клапан сброса давления воды. Предотвращает от разрыва водопроводных труб колонки в случае высокого давления в системе.
- Датчик открытия и закрытия крана с водой. Выполняет функцию включения и выключения нагревателя при открытии крана.
- Датчик тяги. Предотвращает включение колонки в случае отсутствия тяги, при этом позволяет избежать отравления угарным газом.
- Датчик давления воды. Препятствует включению нагревателя в случае низкого давления в водопроводе.
- Термостат. Обеспечивает отключение подогрева воды, когда температура достигла нужной отметки.
Это основной перечень защитных датчиков, которыми должна быть оборудована современная газовая колонка. В случае отсутствия одного из них такой прибор крайне не рекомендовано использовать с точки зрения безопасности.
Вид поджога. Поджог может осуществляться одним из двух видов.
- Пьезовый относится к механическому виду, то есть подпаливать придётся вручную.
- Автоподжог работает при помощи батареек и является автоматическим. Принцип работы тот, что и в пьезовом поджоге только без участия человека. Также к автоматическому поджогу относится гидротурбинный розжиг, работающий от электрогенератора.
Дополнительными функциями. К этим функциям относится наличие ЖК-дисплея отображающий различную информацию, дополнительные настройки и т. д.
Это основной перечень отличий, который отличает виды газовых колонок между собой, также они имеют отличия по цвету форме и дизайну что уже не так существенно при выборе и никак не влияет на технические характеристики.
