Регистры отопления – расчет теплоотдачи и изготовление своими руками: пошаговые работы по изготовлению регистра

Расчет теплоотдачи каждого регистра

После того как показатель общей нужной теплоотдачи отопительных приборов в здании будет определен, можно приступать к разработке чертежей самих регистров. Для определения необходимой производительности каждого из таких устройств допускается использовать две основных методики расчета:

• по площади помещения;
• с учетом температурного режима системы отопления.

Расчет по площади

Этот способ проектирования используется обычно для расчета параметров регистров, монтируемых в небольшом по площади помещении, к примеру, в гараже. В этом случае расчеты делают с учетом отопительной способности погонного метра трубы. Узнать этот показатель можно из специальной таблицы.

Согласно этой таблице, к примеру, 1 п/м трубы из стали на 60 мм обеспечивает качественный обогрев 1 м² помещения с высотой потолков в 2.5 м. Исходя из этого, несложно будет сделать расчет нужного количества приборов, длины и количества их секций.

Единственное, в данном случае нужно учитывать тот факт, что каждая последующая (если считать от подачи) секция регистра имеет несколько меньшую теплоотдачу, чем предыдущая. Полученный с использованием таблицы результат, в данном случае поэтому желательно дополнительно умножить на коэффициент 0.9.

Расчет с учетом температурного режима системы отопления

Эта методика позволяет определить необходимую теплоотдачу регистров гораздо более точно. Применяют ее при установке приборов, к примеру, в малоэтажных домах. В этом случае для расчета конструкции и количества приборов используется следующая формула:

Q=St*Δt*К, где

Q — мощность трубы по теплоотдаче, St — площадь теплообмена, Δt — показатель теплового напора, K — коэффициент теплоотдачи материала изготовления (для стали — 11,63 Вт/м²*˚С), . Площадь теплообмена при этом обычно вычисляют по формуле:

St = π*L*D, где

D — диаметр материала изготовления, L — его длина. Для расчета напора применяют формулу:

Δt = 0,5(То+Тп)-Тв, где

Тп — температура воды в подаче, То — температура в обратке, Тв — нужная температура воздуха в здании (обычно принимается за +20 С°).

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект — возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один — ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Что лучше в разных вариантах:

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

• Рекомендуемый диаметр труб – от 25 до 160 мм
• Соединительные перемычки у секционных моделей – от 30 мм
• Расстояние между основными трубами – от 50 мм
• Максимальное давление – 10 МПа
• Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные) Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Отопительный прибор, состоящий из соединенных с помощью сварки между собой гладкостенных труб, называется регистром. В основном трубы, расположенные горизонтально, соединяются вертикальными короткими перемычками, через которые также проходит теплоноситель. Конструкция регистров лежит в основе создания разного вида радиаторов отопления.

Преимущества и недостатки регистров отопления

Самодельные стальные или алюминиевые регистры отопления отличаются от стандартных радиаторов своими размерами. Они состоят из нескольких труб, диаметр которых превышает 32 мм. Для организации циркуляции теплоносителя трубы соединены между собой патрубками.

Чем обусловлена популярность этих приборов теплоснабжения? Во-первых, возможностью самостоятельного изготовления. Можно сделать биметаллические регистры отопления, стальные или из алюминиевых труб. Намного реже встречаются пластиковые модели, так как они не обладают должными эксплуатационными качествами.

До того как подключить регистры отопления следует внимательно изучить их «слабые» и «сильные» стороны.

• Длительный срок эксплуатации. Для стальных и алюминиевых моделей он может достигать 25 лет. При этом вероятность поломки будет минимальной;
• Большая теплоотдача. Это обусловлено тем, что мощность регистра отопления превышает этот параметр у классических радиаторов и батарей. Связано с большим объемом теплоносителя;
• Простой монтаж и эксплуатация. Так как правильно установить регистры отопления может любой, кто хотя бы немного знаком с правилами организации теплоснабжения – они могут применяться в зданиях всех типов. Но чаще всего их можно встретить в системе отопления больших производственных, административных и торговых помещений.

Но кроме этого нужно учитывать возможные недостатки, которыми может обладать регистр отопления из стальной гладкой трубы:

• Большой объем теплоносителя. Это приводит к его быстрому остыванию;
• Минимальный показатель конвекции воздуха. Снижает эффективность работы теплоснабжения;
• Непривлекательный внешний вид. Чаще всего это относится к самодельным конструкциям.

Правильно рассчитанная теплоотдача регистра отопления напрямую зависит от его конструкции. В настоящее время используется несколько типов этих приборов теплоснабжения, отличающихся не только используемым материалом изготовления, но и внешним видом.

Регистр отопления из труб может изготавливаться из следующих металлов:

Алюминиевый регистр отопления наиболее популярен в основном из-за своего малого веса, хорошей тепловой отдачи, отличной устойчивости к процессам коррозии, долгому эксплуатационному периоду и отсутствию соединений и швов сварки.

Трубы из алюминия изготавливают путём монолитного литья. Применяют в помещениях жилого и административного типа. Главный минус данных приборов в немалой стоимости.

Регистр отопления из чугуна легко устанавливается, так как в них есть фланцевое монолитное соединение. В момент монтажа к трубопроводу отопления с помощью сварки прикрепляют второй фланец. Потом при помощи болтов делают крепкое соединение.

Регистры отопления из стальных труб монтируют в отопительную систему методом сварки. Хорошо проведённые сварочные работы являются гарантией долгой службы всей системы отопления.

Можно выделить и следующие виды регистров:

Стационарные регистры подразумевают нагрев теплоносителя с помощью котлов отопления. Передвижные устройства используют же электрический трубчатый электронагреватель, который функционирует от сети электропитания 220 В. Применяются данные регистры в рабочих строительных домиках, участках, где проводятся работы по отделке.

Вот несколько преимуществ монтажа регистров в системе отопления батарей:

1. Долгий эксплуатационный период: стальные трубы не требуют ремонта в течении минимум 25 лет.
2. Высокая степень надёжности и безопасности. Главное условие такой надёжности – прочная сварка швов.
3. Отопительную систему открытого типа можно монтировать в больших по площади помещениях. Слабое сопротивление циркуляции теплоносителя даёт возможность использования больших по диаметру труб для регистра.

Регистр отопления из стальных труб

Теперь в помещениях регистры отопления монтируют не так часто, так как на рынке обогревательного оборудования появляются устройства современного типа, которые представляют альтернативу. К минусам регистров можно отнести следующие пункты:

1. Они не отличаются привлекательностью. Располагаются регистры вдоль стены по всему помещению, это толстая труба из стали.
2. Малая площадь контакта с воздухом в комнате приводит к пониженному показателю тепловой отдачи, нулевое применение конвекции.
3. Немалая цена за снабжение системы обогрева регистрами и сложность установки. Регистры из стальных труб большого диаметра на рынке стройматериалов стоят немало, а при работах по монтажу нужно применять сварку.

Классические конструкции регистров отопления

Вариант #1 – горизонтальный регистр

Чаще всего при изготовлении регистра отопления соединяют две-три параллельные трубы, уложенные в горизонтальном направлении. Расстояние между соседними секциями в регистре должно обязательно быть больше диаметра на 50 мм. Пользуются популярностью и змеевиковые конструкции регистров, подразделяющиеся на несколько видов в зависимости от способа подключения приборов к системе отопления.

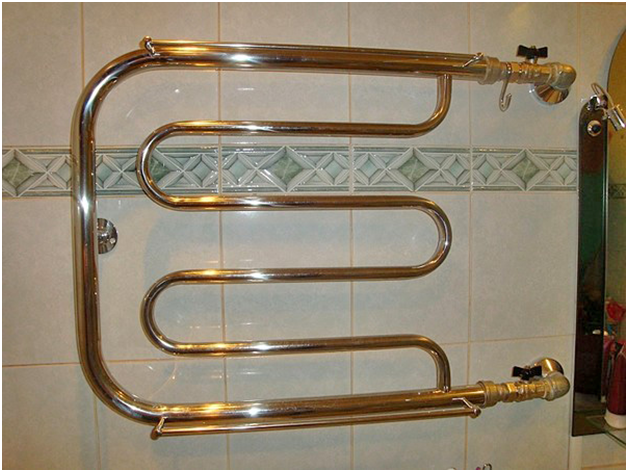

Регистры отопления змеевикового типа: L – длина отопительного прибора, D – диаметр трубы, h – расстояние между трубами (больше диаметра на 50 мм)

Длина отопительных приборов выбирается в соответствии габаритам комнаты или помещения, в котором планируется производить монтаж системы отопления. Помимо перечисленных видов конструкций регистров отопления еще бывают:

• однотрубные изделия;
• четырехтрубные приборы;
• пятитрубные модели и т.д.

Количество труб, используемых в одном регистре отопления, зависит от площади обогреваемого помещения, качества теплоизоляции объекта, наличия иных источников тепла в помещении и др. Перебирая возможные диаметры труб, высчитывают оптимальные размеры изделий, при которых в отапливаемом помещении будет поддерживаться оптимальный температурный режим.

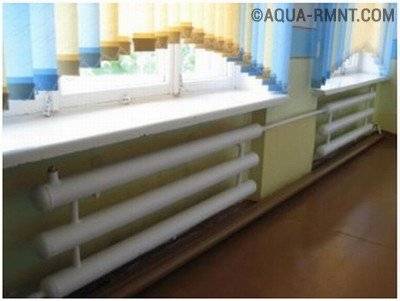

Горизонтальные регистры отопления из гладких труб используют при нижней разводке трубопровода. При этом изделия аккуратно располагают по периметру помещения ближе к поверхности пола. В жилом доме трубы идут под окнами. В производственных помещениях расположение отопительных приборов зависит от высоты потолков, особенностей планировки объекта и размещения промышленного оборудования.

Регистры отопления успешно обогревают социальные объекты. Уход за такими отопительными приборами намного проще, чем за чугунными батареями

Вариант #2 – вертикальные регистры

При проведении перепланировки квартир и расширении их жилой площади за счет балконов и лоджий приходится демонтировать батареи, установленные застройщиком при сдаче объекта. При этом демонтированные радиаторы заменяются вертикальными регистрами отопления, сваренными из большого количества круглых труб небольшого диаметра. Данные отопительные приборы размещают в простенке, расположенном рядом с оконным проемом.

При необходимости вертикальные регистры отопления закрывают декоративными решетками, которые превращают обязательный элемент системы отопления в предмет декора интерьера. Замаскировать место нахождения «связки» параллельных труб можно с помощью зеркал, цветного стекла, мозаики, кованой решетки, а также путем размещения полок, вешалок, шкафчиков и других полезных предметов не громоздкой мебели.

Обеспечить движение теплоносителя в вертикальном регистре, установленном в автономной системе отопления частного дома, можно с помощью циркуляционного насоса. Горизонтальные регистры используются и при естественной циркуляции теплоносителя, если их монтаж ведется с небольшим уклоном (достаточно 0,05%).

Гидравлический расчет

В данной схеме требуется расчет мощности циркуляционного насоса в зависимости от длины магистрали

Важный компонент схемы – гидравлический насос, создающий давление на подаче и разрежение на обратном пути. Данные расчета демонстрируют, что значения обоих параметров уменьшаются по мере увеличения расстояния от насоса в направлении перемещения теплоносителя. Если замерить данные на стометровой трубе, получается, что при удалении на 10 м давление на подаче будет составлять 90% от номинала, а обратное разрежение – 5%. При дальности в 20 м эти параметры будут равны 75% и 20% соответственно, а падение на радиаторном элементе в обоих случаях составит 95%. На расстоянии 50-60 м цифры смещаются к середине (45 и 40, 40 и 45 соответственно), а спад на радиаторе равен 85%. При дальнейшем удалении от насоса пропорции продолжают меняться в сторону увеличения разрежения; снижение давления на дистанции 70 м составит 90%, а на 80 м и более – 95%. Таким образом, в средней части потери напора будут немного больше, чем в начале и конце. Пропорционально меняющиеся показатели позволяют поддерживать примерно равные перепады давлений радиаторов.

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы.

Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы.

Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t

c -температура на наружной поверхности трубопровода, °С;Q — тепловой поток, Вт;l — длина трубы, м;t — температура теплоносителя, °С;t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К;d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К;d в— внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.

Регистры отопления в Москве. Изготовление регистров отопления из труб.

Регистры отопления являются проверенным временем решением в области отопления производственных, складских и бытовых помещений. Почему именно стальные регистры отопления? Они надёжны с технической точки зрения – выполняются из металлопроката достаточной толщины, а качественно сваренные приобретают 100% герметичность.

Они могут выдерживать серьёзные перепады давления в системе отопления, могут быть спроектированы и произведены под нестандартные гидравлические нагрузки, тогда как стандартные секции имеют относительно низкий предел по рабочему давлению. Стальные регистры отопления из гладких труб, цена которых в нашей компании весьма демократична, не критичны к ударам – это не хрупкий чугун и не мягкий алюминий, стальной регистр отопления из гладких труб можно без особой опаски размещать в производственном помещении.

Плюс к перечисленному – регистры отопления, купить которые вы можете в нашей производственной компании «Завод регистров», не имеют аналогов по стоимости при организации отопления. У нас вы можете приобрести самые разнообразные отопительные регистры по доступной цене. Стоимость регистров отопления зависит в конечном счете от их технических характеристик. А учитывая площадь коммерческих и производственных объектов, которые требуется обогреть, экономия по сравнению с другими решениями будет разительная.

Изготовление регистров отопления в Москве

Наша компания изготавливает регистр отопления из гладких стальных труб (цена зависит от модификации) различной конфигурации, для помещений различного предназначения. Согласовать технические вопросы и сделать заказ на регистр отопления (цена уточняется при оформлении заказа) можно, связавшись с нашими специалистами по указанным телефонам.Стальные регистры нашего производства быстро и равномерно обогревают даже очень большие по площади помещения.

Чем отличается трубный регистр:

• возможностью применения с одно-, двухтрубными отопительными системами;
• маленькая поверхность, не требующая длительной очистки;
• недорогое решение для отопления помещений, которое позволит существенно снизить расходы на монтаж отопительной системы;
• небольшое гидравлическое сопротивление.

Преимущества, которыми обладает регистр из труб:

• сварные, резьбовые соединения;
• двухслойное окрашивание;
• высокая скорость производства, монтажа;
• надежность, долговечность.

Заказать регистры отопления в Москве

Для заказа продукции Вы можете позвонить нам по телефону 8 (499) 322-27-83 или приехать к нам в офис по адресу г. Зеленоград, к. 1421 офис 1.

Ищете необходимой марки регистр отопления в г. Москва или Подмосковье – обращайтесь в нашу компанию. Мы работаем со всеми регионами России.

Обзор производителей

Конвекторная батарея, цена которой зависит от многих факторов, может стоить в диапазоне от 2 до 20 тыс. руб. Самые простые разновидности электробатарей обладают минимальным набором функций. Их стоимость составляет от 2 тыс. руб. Но среди всего многообразия представленных моделей эксперты советуют выбирать электроконвекторы с ТЕНом или моноблоком. Хорошо зарекомендовали себя устройства торговых марок Electrolux, Polaris, Ensto.

Газовый конвектор обойдется дороже. Его стоимость составляет от 13 тыс. руб. Самыми известными производителями представленного типа техники являются Karma, ATON, Gorenje. Отзывы об этих производителях больше положительные.

Также следует отметить, что стоимость конвектора зависит от принципа его установки. Напольные и настенные модели обойдутся значительно дешевле, чем встраиваемое оборудование.

Преимущества и недостатки

Регистры отопления из гладких труб имеют массу преимуществ:

• Для помещений большой площади являются одним из лучших вариантов отопительных приборов. За счет значительной протяженности они обеспечивают равномерный прогрев и создают комфортные условия. Обогрев получается не локальным, а обширным.
• Гидравлическое сопротивление очень маленькое по сравнению с чугунными или стальными радиаторами. Это позволяет заметно уменьшить потери давления в системе, а соответственно и затраты на перекачку теплоносителя. Эта же особенность дает возможность применять для больших помещений открытую систему отопления с естественной циркуляцией.
• Прямые участки труб больших диаметров менее подвержены заиливанию и зарастанию в отличие от радиаторов сложной формы. Поэтому регистры отопления практически не нуждаются в промывке.
• Простая конструкция может быть изготовлена своими руками из доступных материалов с получением существенной экономии.
• Срок службы достаточно большой, минимум 25 лет. Степень надежности зависит в основном от качества сварных швов.
• Гладкая поверхность обеспечивает удобство очистки. Эта особенность позволяет использовать регистры в помещениях с повышенными санитарными нормами.
• Удобны для сушки полотенца, белья и одежды.

К недостаткам регистров из гладких труб можно отнести:

• Малая поверхность нагрева на единицу длины, что заставляет применять приборы больших габаритов;
• Большая металлоемкость;
• Большие диаметры заставляют использовать большой объем теплоносителя, что делает систему очень инерционной и трудно регулируемой;
• Непривлекательный внешний вид бюджетных моделей и огромная цена нестандартных дизайнерских конфигураций.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.
