Монтаж окон ГОСТ 30971 2002
Это один из главных документов в области проектирования, строительства, ремонта и реконструкции зданий различного функционального назначения. Стандарт также распространяется на эксплуатируемые помещения, в которых возникает необходимость замены окон. Нормативы для монтажных швов могут использоваться при работе с витражами и другими фасадными элементами. Руководствуясь положениями госстандартов и СНиП, монтаж пластиковых окон можно провести наиболее грамотно.
Главные особенности, которые необходимо учитывать, проводя монтаж металлопластиковых окон по ГОСТу:
- Наличие ПСУЛ (предварительно сжатая уплотнительная лента). Она герметично заполняет имеющееся пространство между оконным проемом и профилем; выводит остаточную влагу, препятствуя ее скоплению в монтажных швах. Как правило, ленту приклеивают к наружной части оконного блока. Ее наличие обязательно между подставочным профилем и профилем самого окна. Со временем лента может расшириться, заполнив свободные полости.
- Использование пены. Установка металлопластиковых окон по ГОСТу предусматривает заполнение полости, которая образуется между проемом и оконной системой, с помощью монтажной пены. Она обладает хорошими теплоизолирующими свойствами.
- Применение специальной диффузионной, паро- или гидроизоляционной ленты и устойчивых к воздействию влаги герметиков. Осуществляя монтаж пластикового окна по ГОСТу, ленту крепят на торце рамы, фиксируя ее в центральном пазу и выводя внутрь помещения. Герметиком заполняют полости, которые остались между финишным слоем отделки и окном.
Таким образом, правила установки окон по ГОСТу предусматривают полноценную защиту утеплителя от влаги и пара, которые могут поступать из помещения, а также наличие паропроницаемого слоя с наружной стороны. При этом конденсат, который образуется в монтажной пене, выводится наружу, исключая ее преждевременное разрушение. В конечном итоге это гарантирует долговечность монтажного шва
Монтаж алюминиевых окон и ПВХ конструкций по ГОСТу, как и установка деревянных окон по ГОСТу, основывается на одном важном принципе: окно изнутри должно быть изолировано и утеплено лучше, чем снаружи. Стандартами предусмотрено использование специальных растворов с гидро- и пароизолирующими свойствами
Интересуетесь, как установить окна по ГОСТу? Обратитесь к первоисточнику, где приведены основные термины, понятия, классификации и технологические особенности. Кроме того, осуществить монтаж окон по ГОСТу поможет видео этого процесса. Визуальное восприятие информации играет важную роль в успехе всего мероприятия. В настоящее время найти всю информацию можно оставаясь дома. Достаточно иметь доступ к Интернету. Установка окон по ГОСТу (фото позволят отследить последовательность действий) имеет очевидные достоинства и некоторые недостатки.
Маркировка дверных изделий
С маркировкой, которая является паспортом изделия, не все так однозначно. С одной стороны существуют определенные ГОСТовские рекомендации обозначений, а с другой – обилие производителей иногда вносит сумятицу в общие стандарты. Не редкость, что изготовленные по одинаковым технологиям двери и имеющие визуальную идентичность, могут называться и маркироваться различными способами.
Для начала рассмотрим государственный норматив, который никто не отменял. Так на изготовление деревянных внутренних дверей для жилых и общественных зданий до сих пор действует ГОСТ 6629-88, согласно которому указывается (по порядку позиций в маркировке):
– Вид изделия: Д – дверь в сборе, П – дверное полотно.
– Тип полотна: Г – глухое, О – остекленное, К – остекленное качающееся, У – усиленное со сплошным заполнением.
– Высота двери с коробкой, в дм.
– Ширина двери с коробкой, в дм. Дополнительные буквенные индексы: Л – левая дверь, Н – с наплавом, П – с порогом.
– Указатель государственного стандарта.
Например: ДГ20-10Л ГОСТ 6629-88 или ПО19-7ЛН ГОСТ 6629-88.
Несмотря на то, что любой уважающий себя производитель дверной продукции все же придерживается государственных стандартов, наравне с официальными обозначениями моделей, входу и индивидуальные фабричные коды. Например, один из российских брендов использует такую идентификацию, выпуская двери толщиной 40 мм и высотой 2000 мм:
– Название модели.
– Тип полотна. ДГ – глухое, ДОФ – с фрезерованным стеклом, ДООФ – с двумя фрезерованными стеклами.
– Ширина проема, в см.
– Цвет шпона.
– Направление открытия.
Для варианта подобной продукции на упаковке можно прочитать: «Стелла» ДГ 60 Дуб лев.
В конечном итоге, как бы ни отличалась какая-либо фабричная маркировка от гостовской, нам с вами больше важен внешний вид, устройство и эксплуатационные свойства двери, о которых нужно будет подробно расспросить у продавца и внимательно изучить, прилагаемый к каждому изделию, фирменный паспорт с его характеристиками и руководством по монтажу.
Подбор параметров проема с учетом места расположения
Проемы открывают проход из одного помещения в другое. Параметры проема (ширина, глубина) зависят от того, планирует ли хозяин квартиры вставить дверь в тот или иной проем. Наличие дверей зависит от месторасположения. Проем, ведущий в санузел, туалет или ванную, должен быть рассчитан на наличие двери. Тем более, одна из ее функций – не позволять посторонним запахам распространяться по всей квартире. Двери должны быть не прозрачные.
Не стоит забывать, что двери в квартире или в частном доме открываются вовнутрь помещения. Учитывайте это при создании нового проема. В больших комнатах они размещаются в центре стены в эстетических и практических целях. Если хозяин дома намерен установить балконную дверь, ему нужно подумать о том, где следует расположить проем. Открытая дверь не должна мешаться на самом балконе. Как правило, проем монтируется сбоку, но при этом самой двери лучше быть в центре комнаты, поскольку она должна открываться вовнутрь. Такие же экземпляры рекомендованы для террасы или выхода во двор.
При замере дверного проема следует обратить внимание на стандарты дверей в определенных частях дома. Ширина дверей для санузлов в маленьких жилищах должна быть примерно 55 см, для кухонных образцов – 70 см, а для входа в детскую комнату или спальню – в районе 80 или 90 см
Мастера дают несколько советов по установке дверного проема в деревянную баню. Двери выпиливаются бензопилой после усадки дома через полтора года после сооружения. Венцы из бревна или бруса нужно связать с помощью вмонтированного бруса, чтобы те не разъехались
Для этого в стене делают паз, в него осторожно забивают данный элемент
Дверную коробку рекомендуется прикрепить к брусу, который пригодится для связки венцов. Вероятно оседание сооружения из бревна или бруса на протяжении нескольких лет, поэтому между верхним элементом коробки и стеной нужно оставить технологический зазор. Монтажные зазоры в банях из древесины заполняются материалом, который применяют для конопатки.
На внутренних перегородках (например, в гостиную комнату) ширина просвета должна составлять 60-70 см. Для санузла, парной, душевой желателен проем с минимальной шириной.
О правилах замера дверных проемов смотрите видео ниже.
Как рассчитать размер дверного проема?
Схема размеров полотна межкомнатной двери от ширины дверного проема.
Для правильного расчета габаритов дверного проема следует иметь определенные величины:
- длина и ширина дверного полотна;
- ширина и толщина коробки дверей;
- отсутствие порожка или его наличие;
- размеры обрамления.
Если имеется дверь размером 200х80 см с толщиной лутки в 2,5 см. Чтобы рассчитать параметры проема, надо к ширине полотна добавить толщину лутки с двух сторон и не забыть промежуток между луткой и полотном, дверным блоком и стенкой (от 1,5 до 3 см с каждой стороны). Расчет будет иметь вид: 80+2,5+2,5+1,5+1,5= 88 см. Аналогично высчитывается высота (щель между дверью и полом в 1-3 см): 200+2,5+1,0+1,5 = 205 см (если дверь без порога) и 200+2,5+2,5+1,5+1,5 = 208 см (если имеется порог). Это оптимальные параметры светопроема, под который подойдет 90% дверей, имеющихся в продаже.
Имея полотно размером 200х80 см, нужно сделать проем 208х88 с добавлением или вычитанием 1 см. При другой ширине изделия следует, соответственно, сужать или расширять светопроем.
Кроме указанных параметров, дверной проем имеет еще толщину, которая в стандартных домах равна 7,5 см. Ориентируясь на это, производители изготавливают коробки такой же толщины. Этот факт тоже надо учитывать при подготовке проема. Если стены дома имеют какую-то другую толщину, отличную от данного размера, то устанавливаются уширители лутки (доборы, откосы) или осуществляется отпиливание лутки вдоль, если она толще, чем стенка. Если этого не сделать, монтаж обрамления будет невозможен, или сильно пострадает интерьер. Монтаж доборов или срезание ширины лутки ведет к подорожанию установки.
Следует тщательно измерять толстоту стен, хотя бы в 2-3 местах с разных сторон дверного полотна. Если она везде неизменная, можно сделать заказ нестандартной лутки. При разной толще стен в проеме остается только отпилить коробку или установить доборы, принимая в расчет неровность стен, чтобы можно было прижать обрамление к стене.
Светопроем можно считать идеальным, если он выше и шире дверного полотна на 8 см, а толщина его стен равна 7,5 см. В такой проем можно вставить любую дверь. А если и возникнут во время монтажа какие-то доделки, они не испортят интерьер, не отразятся на качестве работы и не вызовут существенного повышения стоимости дверей.
Надо иметь в виду, что приладить светопроем намного дешевле и удобнее, чем изготовить нешаблонную дверь.
Особенности формирования проемов в деревянных банях
Их можно формировать в процессе возведения венцов из бревна или бруса. Нужна будет предварительная разметка элементов сруба и выполнение дополнительных пазов для крепления коробок. После чего нужно будет еще выждать время, необходимое для традиционной усадки деревянного строения.
Год-полтора постстроительного перерыва нужно выдержать при любом раскладе. Установка дверных блоков в баню из древесины допустима только по окончании интенсивной усадки.
Намного проще, выдержав требующийся технологический перерыв, выпилить проемы бензопилой по точно выверенной разметке. При использовании этого метода для того чтобы венцы «не разъехались» вдоль вертикальной оси стены делают паз под установку армирующего бруса. Дверную коробку прибивают именно к нему.
Между верхней линией дверного проема и коробкой обязательно следует оставить 3-5 см, так как деревянное строение слегка будет оседать и впоследствии.
Абсолютно несложно рассчитать размеры дверей и дверных проемов. Досконально знающие алгоритм монтажа дверных блоков спецы вычислят все необходимые величины в момент. Неопытным исполнителям несколько сложнее, так как требуется понять, зачем нужен тот или иной зазор.
В случае ошибки в расчетах проем в деревянной коробке несложно исправить. Нужно больше — воспользуемся бензопилой. А вот для уменьшения слишком большого просвета, плотники рекомендуют устанавливать дополнительный короб – контркоробку.
Расчёт проёмов для установки специфичных дверей
Кроме обычных распашных, в помещениях иногда устанавливают маятниковые или сдвижные двери. Их монтаж
принципиально отличается от классического. У них отсутствует коробка, что повышает претензии к качеству обустройства торцевых сторон проёмов и требует строгого соблюдения размеров:
- маятниковая дверь крепится на специальных шарнирах, отклоняясь при открывании в обе стороны по вертикали в пределах 1,5 мм;
- дверь-купе предполагает запас ширины до 10 см;
- ротационная дверь допускает в своём движении смещение к бокам проёма и нуждается в строгом выравнивании зазора по всем плоскостям.
У таких дверей отсутствуют прикрывающие дефекты наличники. Любая щель способна испортить внешнее восприятие самой красивой двери.
Ротационные и маятниковые двери очень критичны и к толщине проёма. Превышение им 14 сантиметров обычно требует смещённых схем монтажа крепёжной фурнитуры. Для сдвижных конструкций толщина проёма должна превышать толщину створки более чем в два раза.
Как определить, какой ширины дверное полотно устанавливается
Далее — таблица, которая поможет вам определить, какая именно дверь подойдет под ваш дверной проход, нужны или будут дополнительные работы.
| Ширина прохода (см) | Ширина дверной створки (см) | Необходимая доработка |
| 45-48 | 40 | Расширение |
| 48-50 | Доп. работы не нужны | |
| 50-60 | Наращивание | |
| 60-62 | 55 | Расширение |
| 62-65 | Доп. работы не нужны | |
| 65-68 | Наращивание | |
| 68-70 | 60 | Доп. работы не нужны |
| 70-75 | Наращивание | |
| 75-78 | 70 | Расширение |
| 78-80 | Доп. работы не нужны | |
| 80-85 | Наращивание | |
| 85-88 | 80 | Расширение |
| 88-90 | Доп. работы не нужны | |
| 90-95 | Наращивание | |
| 95-98 | 90 | Расширение |
| 98-100 | Доп. работы не нужны | |
| 100-105 | Наращивание |
Если же вы не хотите заниматься дополнительными работами, есть вариант заказать нестандартную дверную створку по своим индивидуальным размерам.
Стандарты дверей и проемов
В пользу приобретения сделанных на заводе дверных блоков выразительно «глаголет» не только выдающаяся цена, голос которой перейдет с мягкого шепота на истошный крик при приобретении доборов, уплотнителей и фурнитуры.
- Заводские дверные блоки полностью укомплектованы и подготовлены к монтажу. Владельцам бань остается их лишь установить в соответствии с прилагаемой инструкцией.
- Сделанные на заводе дверные коробки и полотна, подобранные с ориентацией на условия эксплуатации, не будут деформироваться в условиях интенсивного парообразования.
- Предоставляются гарантии, некачественную продукцию можно без проблем поменять.
В случае замены в процессе очередного ремонта стандартный размер дверного проема предоставит возможность быстро найти и купить аналогичное изделие. Да и сама установка не потребует ни сверхчеловеческих усилий, ни особого мастерства, ни опыта.
Различия зарубежных и отечественных дверей
Владельцам бань сейчас предоставляется возможность обустроить сооружения изделиями российских, белорусских или украинских производителей или купить дверную конструкцию, выпущенную на испанской, итальянской или французской фабрике.
Регламентируют габариты дверей и соответствующие им размеры дверных проемов гост за номером 6629-88, СНиПы и DINы с номерами от 18100 до 18102. Разница в значениях ширины, высоты дверей и проемов незначительная, так как все нормативы ориентированы на среднестатистические физиологические параметры пользователей, но об учете специфики страны-производителя не следует забывать при расчете проема:
- Высота дверного полотна обычно варьирует вокруг двухметрового роста. Это 2000 мм ± 100 или 150 мм.
- Ширина полотна заводской одностворчатой двери отечественного производства от 600 до 900 мм. Зарубежные производители по данному параметру с нашими солидарны. Только французы выпускают полотна с шириной меньше на 1 см (89 см, 79 см и т.д.).
Толщина выпущенных в СНГ дверных конструкций рассчитана на традиционную мощность стен 75 см. Для увеличения и уменьшения ее разработаны специальные схемы. Если они не предусмотрены изготовителем, нужно будет докупить и установить доборную планку.
Обратите внимание, что максимальная толщина фабричного дверного блока 128 мм. Если нет денег и желания устанавливать дополнительный добор на излишне «толстые» стены, можно обналичку проема сделать лишь с лицевой стороны, а с обратной сделать откос или установить самоклеящийся нащельник
Принципиально на выбор двери и расчет под нее проема толщина не влияет. Важны базовые показатели высоты и ширины, так называемый дверной просвет, отталкиваясь от которого вычисляются необходимые величины.
Как выбрать ширину дверного просвета
Если в семье владельца или среди его знакомых нет слишком упитанных людей, не стоит увлекаться широкими банными дверями. Они ведь не будут сохранять тепло так же, как стены:
- Предпочитаемая собственниками загородных бань ширина дверного просвета входной двери в среднем 80 см. Можно и больше с учетом необходимости вносить и менять банную мебель, оборудование.
- Для обустройства внутренних перегородок достаточно дверей с шириной 70 и даже 60 см.
- В парную, санузел и душевую, если они есть, лучше установить двери с шириной 60 см.
Если есть возможность, то для парилки желательно купить специальную дверь из липы, и уже по ее габаритам со скрупулезной точностью рассчитывать размеры проема.
Что учесть при расчете проема двери?
Чтобы установка двери прошла без проблем, следует рассчитать дверной проем
. В идеальном случае дверная коробка должна точно соответствовать имеющемуся проему. Если она будет несколько меньше, то могут возникнуть трудности с ее закреплением. Возможно, придется наращивать часть стены. Но гораздо хуже, если она будет больше, чем имеющееся пространство. Расширить его не всегда возможно, что приводит к необходимости заказа новых дверей.
Без ошибок рассчитать дверной проем можно при наличии нескольких параметров. Это величина полотна двери в высоту, в ширину, параметры коробки двери в толщину и ширину, а также ширина наличников. Чтобы увеличить точность, обязательно учитывается еще один параметр – монтажный зазор
. Он требуется для крепления коробки по периметру и обычно заполняется монтажной пеной.

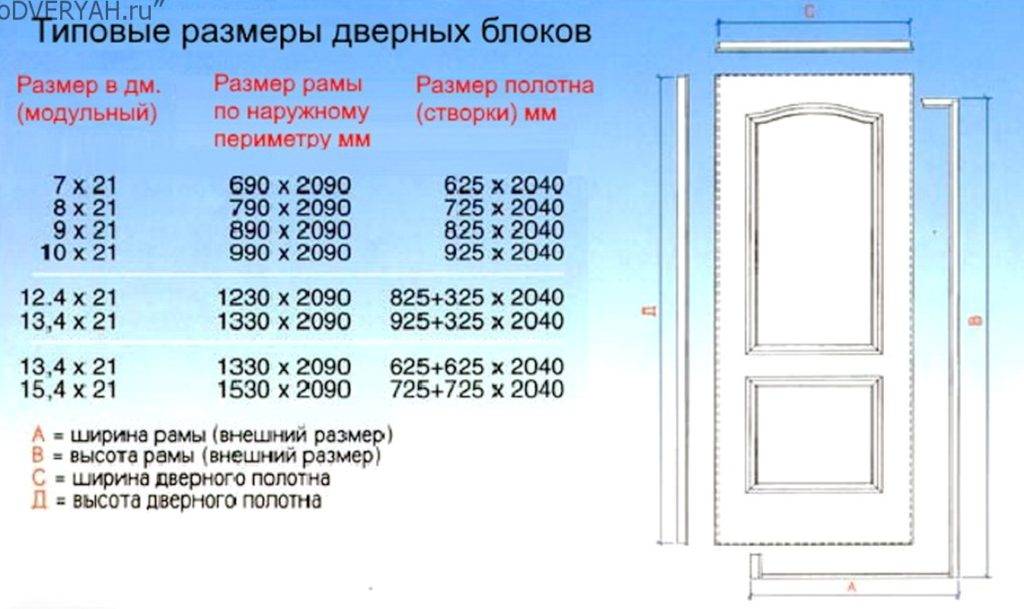

размеры дверных коробок. Фото
Как определить, какой ширины дверное полотно надо устанавливать
Если двери просто идут под замену, проще всего измерить полотно, которое уже стоит. Так точно не ошибетесь. Если устанавливать двери будете в первый раз, надо измерить дверной проем и под него подобрать вариант, который потребует минимальных усилий при установке.
Ширина коробки межкомнатной двери зависит от имеющегося проема
Как измерить дверной проем
Чтобы правильно подобрать размер двери или дверного блока, надо знать точные размеры проема, в который они будут устанавливаться. Измерения проводят при помощи обычной строительной рулетки. Любой параметр измеряем минимум в двух точках. Если визуально видна разница, можно измерять и большее количество раз, корректируя положение рулетки по своему усмотрению.
Чтобы убедиться, что размер дверного проема стандартный, берем рулетку и измеряем реальные параметры прохода
Высоту дверного проема измеряют у одного и у другого косяка, ширину — вверху и внизу, примерно на расстоянии 30-50 см от пола и притолоки. Можно провести измерения и посередине высоты. Еще надо измерить толщину проема (толщину стены). Ее надо проверить минимум в двух точках на каждой стороне.
Все измерения записываем. Лучше делать это на схеме дверного проема. Если есть отклонения, смотрим, насколько серьезная ситуация и можно ли ее исправить. Если самое «узкое» место соответствует минимально возможному стандартному проему, можно оставить все как есть. В противном случае надо будет постараться исправить ситуацию. Выше уже описано как.
Проверить надо геометрию проема. Иначе будут сложности во время установки
Но размеры — это еще не все. Надо проверить нет ли отклонений по геометрии. Боковые стенки дверных проемов должны быть вертикальными, а притолока — горизонтальной. Проверить правильность формы можно при помощи обычного строительного уровня (пузырькового), но удобнее и точнее при помощи нивелира. Можно боковые стены проверить обычным строительным отвесом. Если отклонения большие, надо их исправлять. Если их величина в пределах сантиметра — можно будет компенсировать при установке при помощи монтажных пластин и строительной пены.
Разновидности железных дверей
В стальных конструкциях дверное полотно крайне редко продается отдельно, обычно коробка идет в комплекте. Поэтому везде и пишутся размеры входных металлических дверей с коробкой. В советские времена железные двери были уделом складов и специальных учреждений, сейчас они ставятся повсеместно. Такая высокая популярность породила массу новых моделей, в результате помимо размеров железных дверей с коробкой появились классификации по назначению и особенностям конструкции. Вначале разберемся с назначением.
Уличные. Разновидность входных дверей, которые устанавливаются на входе в здание и рассчитаны на непосредственный контакт с улицей. К таким конструкциям предъявляются повышенные требования в плане защищенности от коррозии, а в отапливаемых помещениях еще учитываются теплоизоляционные свойства дверей;
Солидные размеры входной металлической двери с коробкой обуславливают ее большой вес и повышенные требования к прочности стен
Квартирные. Так как многоэтажные дома сооружаются, опираясь на четкие государственные нормативы, все квартиры имеют стандартные размеры входных металлических дверей с коробкой. В этой нише преобладают одностворчатые двери, хотя в современных новостройках иногда встречаются полуторные конструкции;
В квартирных моделях размер двери с коробкой зачастую соответствует общепринятым стандартам
Офисные. Стальные двери для офиса понятие достаточно размытое, но чаще всего под этим термином подразумеваются квартирные модели с повышенной защищенностью от взлома и усиленной шумоизоляцией. Хотя когда речь идет об улице к вышеупомянутым требованиям добавляется еще устойчивость к коррозии;
В офисном варианте размер стандартной входной двери с коробкой представляет собой нечто среднее между квартирной и уличной моделями
Тамбурные. Одна из разновидностей подъездных дверей призванных обособить жилой блок из нескольких квартир. Как правило, эти конструкции не имеют повышенной защищенности от взлома и редко бывают утепленными;
Тамбурные модели не обладают высоким уровнем защищенности от взлома
Технические двери монтируются как временный вариант или устанавливаются на помещения, не нуждающиеся в защите материальных ценностей
Специальные. Традиционно сюда относят все усиленные конструкции с повышенной защищенностью. Вариантов такой защищенности существует больше десятка, начиная от банальных засовов и заканчивая пуленепробиваемыми дверями со спецзащитой от электромагнитных волн. Здесь металлические двери и размеры коробки выбираются индивидуально, по желанию заказчика.
Визуально размеры двери с коробкой обладающей специальными характеристиками, могут быть аналогичны квартирным моделям, секрет кроется в усиленных запорах и сверхпрочной стали полотна Также размеры входных дверей с коробкой сильно зависят от конструктивных особенностей комплекта, здесь мы имеем 4 варианта:
- Одностворчатые. Такие модели устанавливаются везде, от технических помещений, до сейфовых комнат с усиленной защитой. Нестандартные двери здесь встречаются редко, а согласно стандарту ширина створок колеблется в пределах 60 – 110 см, шире делать нельзя, потому как навесы не выдержат;
- Полуторные. В таких дверях к полноценной створке шириной 80 – 90 см добавляется сегмент шириной от 20, до 60 см. Самый ходовой стандартный размер железной двери с коробкой здесь представлен двумя моделями – это 1280 мм (400+800 мм) и 1480 мм (600+800 мм) стандартная толщина коробки 40 мм (40+40=80 мм);
- Двустворчатые. Здесь в единую коробку заключены 2 одинаковые створки. Размер входной двери с коробкой у двустворчатых моделей колеблется от 1280 мм, до 1880 мм;
- Двери с фрамугой. Конструкция под названием фрамуга представляет собой сегмент, устанавливающийся сверху дверного блока. Фрамуги предназначены для компенсации слишком высоких проемов. При этом фрамуга может устанавливаться на все вышеупомянутые виды дверей.
Особенности конструкции напрямую влияют на размеры стальных дверей с коробкой
Стандартные размеры
Если изначально в стене обустроить стандартный размер дверного проёма, в будущем не возникнет проблем с выбором нового блока
Важно учесть, что отечественные и зарубежные стандарты отличаются. Разница небольшая, но лучше заранее определиться с моделью, чтобы не уменьшать или расширять вход в комнату
Размер проёма всегда больше габаритов створки. При расчётах учитывается толщина коробки, которая по стандарту варьируется в пределах от 15 до 40 мм. Для каждого помещения используется типовой размер дверного блока:
- Для совмещённого санузла, а также раздельной ванны и туалета обустраивают вход высотой 1,9–2 м, шириной – 550 или 600 мм. Глубина составляет от 50 до 70 мм.
- Для кухни оптимальный габарит полотна – 2*0,7 м. Проход делают глубиной 70 мм.
- В спальню подойдёт блок – 2*0,8 м. Глубину обустраивают в пределах 70–200 мм.
- В зал часто устанавливают двустворчатые конструкции с увеличенной шириной до 1,2 м. Ставят две створки шириной по 600 мм. Возможен вариант одной фиксирующейся половинки – 400 мм и рабочего основного полотна – 800 мм.
Обустраивая проход в межкомнатной перегородке надо учесть, что его размер и даже глубина изменится после выравнивания стен штукатуркой или гипсокартоном.
Ширина
Самая ходовая ширина одностворчатой двери – 60, 70, 80 см. Менее популярны полотна шириной 40, 55, 90 см. Однако такие габариты так же соответствуют стандарту и иногда востребованы.
Для раздвижных систем по отечественному стандарту существуют минимальные, а также максимальные ограничения. Ширина полотна варьируется в диапазоне от 60 до 120 см.
Для каждой стандартной двери ширина проёма рассчитывается с учётом толщины коробки. Дополнительно учитывают зазоры, необходимые для свободного открывания створки, а также правильной установки дверной рамы. К примеру, если выбрано полотно 80 см, то ширина прохода составит 88,6 см.
Высота
Распространённый отечественный стандарт высоты створки – 2 м. Реже изготавливают двери высотой 1,9 м и 1,8 м, они менее востребованы.
Расчёт высоты дверного проёма аналогично происходит с учётом зазоров. Однако ещё предусматривают наличие порога. Например, для двухметровой створки с толщиной рамы 3 см высота проёма должна составлять 278 см. При отсутствии порога убирают одну толщину – 3 см. Показатель уменьшается до 248 см.
Стандартная высота составляет 2 м. Иногда производитель увеличивает параметр до 2,5 м. Рассчитывая высоту проёма для раздвижной двери, аналогично предусматривают технологический зазор между торцами полотна, а также верхним и нижним краем дверного прохода. Дополнительно учитывают толщину элементов раздвижной системы, исполняющие роль рамы.
Размеры проёма для раздвижной двери
Толщина
Большинство всех стандартных коробок выпускается толщиной 7,5 см. Значение обусловлено параметрами межкомнатных перегородок. Если дверная рама устанавливается в толстую стену, дополнительно используются доборы. Сложнее вопрос решить с тонкой перегородкой. Чтобы коробка не выступала из стены, раму придётся распилить или снять часть рубанком.
Замер толщины прохода осуществляют минимум в трёх точках. Если стена идёт наискось и толще коробки, дополнительно используют добор. Планку распиливают клином. Наличники со всех сторон должны плотно прижаться к стене независимо от изъянов.
Способы подгонки параметров проема
По стандартам проем для межкомнатной двери должен быть шире коробки на несколько сантиметров по бокам и сверху. При строительстве частного жилья строители могут выполнить дверные проемы как в соответствии с принятыми стандартами, так и по индивидуальным размерам. В многоэтажных жилых зданиях проектом предусмотрены стандартные размеры для дверей и проемов. При реконструкции старых домов довольно часто сталкиваются с ситуацией, когда дверной проем не подходит под стандартный размер. Изменить размер готовой двери, если она не подходит под параметры, было бы проблематично, поскольку существует риск испортить декоративное оформление полотна. Заказывать изделие по индивидуальным размерам материально невыгодно. Поэтому подгонка проема – более рациональное решение.
В каких случаях придется изменять размеры дверного проема для установки новых межкомнатных дверей?
- Дверной проем более узкий и низкий, чем полотно изделия. В этом случае требуется расширение проема для межкомнатной двери. Если стена из кирпичной кладки или бетонная, используя перфоратор и отбойник. Сложнее приходится в том случае, когда стена смонтирована из гипсокартона на профилях. Придется разобрать часть стены до следующей профильной стойки. После этого установить новый профиль по нужным размерам, и снова зашить листами ГКЛ.
- Дверной проем больше по ширине и высоте, а вам нужно, чтобы он соответствовал стандартам. В этом случае проем под межкомнатную дверь приобретает нужные размеры в результате суживания. Если разница размеров проема и дверного полотна большая, тогда, как правило, для стен из кирпича и бетона делается дополнительная кирпичная кладка, соответственно для гипсокартона используют профиль и листы ГКЛ. При незначительном расхождении можно использовать листы гипсокартона, посаженные на клей.
Значительно проще решается вопрос, если проем под межкомнатную дверь не соответствует параметрам короба по глубине. В этом случае используют доборную доску нужной ширины
Проём
Прежде чем говорить непосредственно о дверях, определимся с общими понятиями. Одно из них, размер проёма для межкомнатных дверей, применяется в тех случаях, когда речь идёт о строительном проёме или о проходе в стене, куда эта дверь будет вставлена. Кроме этого, размерными характеристиками (высотой и шириной) есть ещё три показателя, указанные на рисунке.
Проём в свету, или дверной просвет – габариты свободного пространства для прохода или перемещения предметов. Он меньше, чем размер дверного полотна на высоту дверной пазухи, куда оно входит. В дальнейшем понятием «проём» будем обозначать именно строительный
Почему проём должен быть больше двери с коробкой (рамой, косяком, луткой)
Три причины:
- Проём нужен для строго вертикальной установки коробки. Хотя размеры дверных проёмов ГОСТ прописывает конкретно, не все проходы полностью отвесные и квадратные, а полы ровные. Имея дополнительное пространство, можно идеально установить или выровнять дверь.
- Не все двери одинакового размера. Они могут варьироваться в зависимости от производителя. Обычно это не так много. Но если проём оставлен точно под размер двери с коробкой, выставить дверь, не имея места для регулировки, будет невозможно.
- Надо оставить пространство для расширения и сжатия стены. Да, стена становится больше и меньше по мере смен времён года. Она поглощает влагу, когда на улице влажно, и сжимается, когда температура и уровень влажности падают. Речь идёт о небольших размерах: 1,5 – 2 мм. Но этого будет достаточно, чтобы идеально подогнанная дверь в одно прекрасное утро не начала подклинивать, тереть косяк, а замок или защёлка не фиксироваться должным образом.
Примыкание коробки к стенам декорируется наличником, поэтому опасаться того, что слишком большой проём будет заметен, не стоит.
Как замерить
Проход в месте установки дверной коробки измеряют в различных местах.
- Между стенами горизонтально вверху, посредине, внизу.
- Вертикально в правом, левом верхних углах до пола, посередине.
Из вертикальных и горизонтальных размеров выбираются меньшие. По ним будет подбираться дверной блок. Очень грубо, для прикидки, его размер определяют так: минимальная ширина/высота проёма минус 10 см.

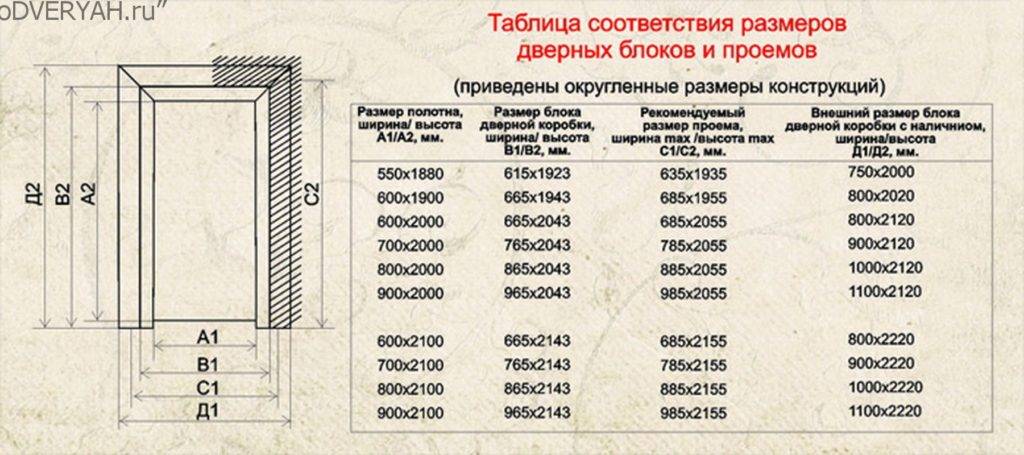

Стандартные габариты межкомнатного проёма
Размерные ряды российского ГОСТ 6629-88 и зарубежных DIN, CEN, ISO аналогичны. По отечественным, американским и европейским нормативам ширина самого узкого полотна 600 мм. Стандартные размеры межкомнатных дверей удовлетворяют спрос владельцев типового жилья. Шаг размерного диапазона — 100-200 мм.
Совет по выбору: монтажная ширина межкомнатной дверной системы на 70 мм больше фактической ширины створки, это необходимо учитывать при выборе размера. Для проемов, превышающих эту величину, выбираем конструкцию следующего размера.
Высота межкомнатной двери — 2000 мм и 2300 мм по нормам ГОСТ, размерный ряд международных регламентов включает конструкции высотой 2100 мм. Ограничение выбора этих показателя объясняется ограниченностью высоты помещений.
Рекомендации по замерам проема и выбору размера:
- проем измеряется по вертикальным и горизонтальным линиям с использованием отвеса и уровня — проем может быть неправильной формы;
- габариты полотна определяются по величине «чистого» прохода;
- для межкомнатных проемов шириной более 900 мм рекомендуется заказать двустворчатую систему, т. к. в ней меньше нагрузки на петли и элементы коробки.
Толщина полотна межкомнатной двери может составлять от 20 до 45 мм. Толщина створок раздвижных систем около 20 мм, из массива древесины — до 45 мм. При установке двери между толстыми стенами используются доборы — дополнительные обшивочные панели.
Не рекомендуется увеличивать проемы в санузлы для установки дверного полотна большой ширины. Широкие распашные межкомнатные конструкции неудобны в эксплуатации в небольших помещениях, а для монтажа раздвижной системы может не хватить длины перегородки.
Кроме моделей с габаритами, отвечающими требованиям нормативов, производители предлагают услуги по изготовлению межкомнатных дверей по размерам заказчика под проемы сложных геометрических и криволинейных форм.
Правильный замер проёма под входную металлическую дверь
Чтобы безошибочно определить размеры проёма, а значит, легко подобрать подходящую металлическую дверь, выполняют следующие задачи:
Находят удобный измерительный инструмент — строительную рулетку. Обычной линейкой выполнять замеры не запрещается, но она вряд ли даст точные данные высоты и ширины дверного проёма.
При измерении проёма определяют ширину и высоту
Измеряют промежуток между вертикальными областями проёма. За единицу измерения обязательно берут миллиметры, поскольку именно в них производители дверей привыкли указывать размеры. Первый замер делают вверху, второй — внизу. Если обнаруживают, что полученные значения отличаются друг от друга, то рулеткой измеряют ещё одну зону — расстояние между серединами вертикальных частей проёма. Каждую цифру записывают в блокноте.
Ширина проёма не равна ширине дверного полотна, ведь, кроме него, в проёме устанавливают короб
- Полученные значения сравнивают, чтобы выбрать из них самое меньшее. Именно его потребуется озвучить продавцу в магазине дверей.
- В три подхода измеряют промежуток от верхней до нижней границы дверного проёма. Замер расстояния между серединами прохода делают на всякий случай. Полученные цифры сохраняют на бумаге. Самое меньшее значение высоты двери, как и ширины, сообщают продавцу в магазине дверей.
Ширину и высоту проёма рекомендуется измерять в разных точках
Видео: как правильно измерить ширину и высоту дверного проёма
При поиске металлической двери, предназначенной для установки на входе в дом, обязательно учитывают размеры проёма, дверного короба, порога и зазора, который упрощает монтажные работы. Только комплексный подход поможет стать владельцем надёжного изделия.
Источники
- https://doorchange.ru/montazh/razmery-vhodnyh-metallicheskih-dverej-s-korobkoj-sushhestvuyushhie-standarty-i-varianty-zamera.html
- https://heaclub.ru/kak-podobrat-razmer-vhodnoj-dveri-pod-proem-sovety-specialistov-sootvetstvie-razmerov-proema-i-razmerov-vhodnoj-dveri-s-korobkoj-kakie-byvayut-standartnye-i-minimalnye-razmery-vhodnyh-dverej-kakie
- https://sdelaidver.com/vidy/metall/razmery-metallicheskih-dverej-127
- https://kachestvolife.club/stroitelstvo/dveri/standartnye-razmery-vhodnyh-dverey-v-kvartiru
- https://o-dveryah.ru/metallicheskie/razmery-vkhodnykh-s-korobkoy/
- https://m.all-doors.ru/polezno-znat/razmery-vhodnyh-metallicheskih-dverej/
- https://legkovmeste.ru/stroitelstvo-i-remont/dveri/razmeryi-vhodnyih-dverey-metallicheskih.html
