Плиты для теплотрасс
ЖБИ плиты для теплотрасс устанавливаются в качестве крышки на специальные лотки, в которые укладываются трубы теплосети.
Ширина плит имеет стандартный размер, строго соответствующий ширине лотка. По длине плиты для теплотрасс имеют несколько вариантов – 1, 1,5, и 3 метра. Изготавливаются из бетонных смесей различной плотности (от нормальной до повышенной). Обладают высокими термоизоляционными показателями, антикоррозийными и водоотталкивающими свойствами.
Способность к сверхтяжелым нагрузкам и прочность плит расширяет возможности их укладки на различных глубинах. Использование этих изделий в формировании городских сетей отопления позволяет избежать проседания грунта и образований неровностей на поверхности в местах прокладки теплотрасс, максимально обеспечить безопасность и сохранность труб.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 панель: Крупноразмерный плоский элемент строительной конструкции заводского изготовления.
3.2 панель наружная стеновая однослойная: Панель, имеющая один основной слой, выполняемый из бетона одного вида.
3.3 панель наружная стеновая двухслойная: Слоистая панель, состоящая из двух основных слоев. Двухслойная панель сплошного сечения имеет несущий армированный бетонный слой и утеплитель.
3.4 панель наружная стеновая с вентилируемым экраном: Слоистая панель с наружным слоем, расположенным на относе (с воздушной прослойкой) — наружным экраном.
3.5 сплошная панель: Панель без пустот и воздушных прослоек.
3.6 несущая панель: Панель, воспринимающая вертикальную нагрузку от собственного веса и опирающихся на нее конструкций — перекрытий, покрытия и др. и передающая эту нагрузку на фундамент.
3.7 ненесущая панель: Панель, не предназначенная для опирания на нее конструкций здания (кроме оконных и дверных блоков).
При обосновании расчетом может применяться для несущих стен одноэтажных (малоэтажных) зданий.
3.9 самонесущая панель: Панель, воспринимающая вертикальную нагрузку только от собственного веса и веса вышележащих панелей и передающая ее на фундамент.
3.10 бетонная панель: Панель, прочность которой обеспечивается только бетоном.
3.11 железобетонная панель: Панель, прочность которой обеспечивается совместной работой бетона и арматуры.
3.13 наружный декоративный слой: Слой панели, не являющийся основным, расположенный с фасадной стороны и предназначенный для выполнения только декоративных функций.
3.14 внутренний отделочный слой: Слой панели, не являющийся основным, расположенный с внутренней стороны (обращенной в помещение) панели и служащий основанием, по которому проводят последующую отделку стены.
Монтаж
Качественный и правильный монтаж должен выполняться в четком соответствии с планом, где указываются параметры опирания плит на стены. Если площадь опирания будет недостаточной, конструкция может разрушиться, если избыточной – увеличатся теплопотери.
Глубина опирания при монтаже плит перекрытий:
- На железобетон – 7.5 сантиметров
- На стальные конструкции – 7 сантиметров
- На блоки из газо/пенобетона – 15 сантиметров
- На кирпич – 9 сантиметров
Максимальная глубина заделки панелей в стены должна составлять не более 16 сантиметров (легкие блоки/кирпич) или 12 сантиметров (железобетон/бетон).
До начала монтажа заделываются все пустоты в панелях на глубину минимум 12 сантиметров с использованием легкого бетона. «На сухую» панели не кладут – до укладки стелют растворный слой толщиной максимум 2 сантиметра, что обеспечивает равномерную передачу нагрузки.
Если монтаж осуществляется на хрупкие или легкие блоки, под ними кладут бетонный монолитный армированный пояс, который не позволяет блокам продавливаться, но предполагает правильное наружное утепление.
При монтаже обязательно контролируют отклонение разности показателей лицевых поверхностей смежных плит. Это делают в швах. Ставить панели «ступеньками» недопустимо. Демонтаж потом выполнить труднее, чем сразу сделать все правильно.
Допуски по строительным нормам (в соответствии с длиной плит):
- До 4 метров – максимум 8 миллиметров
- 4-8 метров – максимум 10 миллиметров
- 8-16 метров – максимум 12 миллиметров
Опирание плит
У каждой плиты перекрытия есть определенная глубина опирания, которая регулируется СНиП 2.08.01-85. В зависимости от типа опирания глубина может быть разной.
Какой должна быть глубина опирания:
- По контуру, двум длинным/одной короткой стороне – 4 сантиметра
- По двум сторонам и пролете 4.2 метра, по двум коротким/одной длинной – 5 сантиметров
- По двум сторонам с пролетами больше 4.2 метра – 7 сантиметров
В сериях рабочих чертежей панелей указывается минимальная глубина опирания, также информацию можно уточнить у производителя. Максимальная глубина опирания может быть разной – от 16 до 25 сантиметров. Не стоит опирать плиты слишком сильно, так как это негативно влияет на способность воспринимать плитами изгибающие нагрузки. Чем более глубоко панель идет в стену, тем меньше будут допускаемые напряжения от нагрузок на торцы.
Опирать плиты вне зон опирания запрещено. Стены из легких хрупких материалов усиливаются армопоясом. Для теплой керамики допускается прокладка полнотелого прочного кирпича.
Укладка плит
Плиты перекрытия укладываются на армопояс/стену на раствор из песка и цемента толщиной до 2 сантиметров. Поверхности смежных плит должны быть совмещены вдоль шва – выравниваются для ровности потолка или пола (чтобы потом избежать большого слоя настила и проще было выполнять отделку).
В процессе монтажа плиты кладут исключительно на те стороны, которые можно использования для опирания. Обычно это 2 стороны (для 1ПК и ПБ), третью сторону стеной «защемлять» нельзя, если она не предназначена для опирания. Это может привести к тому, что полнотелая плита не сможет корректно воспринимать нагрузки сверху, появятся трещины.
Монтаж плит перекрытий осуществляется до строительства межкомнатных перегородок, на них плиты не опираются. Плита должна какое-то время постоять («провиснуть»), а после создаются ненесущие межкомнатные перегородки.
Зазор между панелями может быть разным – кто-то кладет плотно, другие считают оптимальным зазор до 5 сантиметров. Пространство зазора заделывают раствором. Плиты можно перевязывать сваркой, что актуально в сейсмоопасных зонах.
Там, где нет возможности укладки плит, можно сделать заливку монолитного перекрытия своими руками. Заливка осуществляется после монтажа плит.
Утепление
Торцы перекрытий, которые находятся на наружных стенах, обязательно утепляют. Особенно актуально утепление чердачного перекрытия по железобетонной плите, которая обладает высоким показателем теплопроводности и выступает в роли мостика холода. Обычно утепляют экструдированным пенополистиролом толщиной 5 сантиметров.
https://youtube.com/watch?v=ZGyf13qDoQo
Правильно произведенные и уложенные плиты перекрытия обеспечивают высокое качество, надежность, прочность и долговечность сооружения. С их помощью можно быстро и эффективно смонтировать перекрытия различных зданий и конструкций.
Технико-эксплуатационные характеристики
Существуют разные типы плит, отличия между которыми обуславливаются и размерами, и физическими характеристиками. Среди базовых технико-эксплуатационных свойств выделяют прочность, жесткость, а также изоляционные качества. Что касается прочности, то она напрямую влияет на способность плиты выдерживать расчетные нагрузки, находясь в структуре возведенного здания. Высокая жесткость означает, что даже под высоким давлением конструкция не будет прогибаться. Обычно эта характеристика рассчитывается по пролетам для межэтажных перекрытий – установленная плита не должна прогибаться в центральной точке. К слову, с этой характеристикой связана и трещиностойкость. Качественные железобетонные плиты перекрытия не прогибаются и, соответственно, не деформируются. В результате сохраняется структура даже в условиях значительных нагрузок. Изоляция плиты как минимум должна минимизировать прохождение сторонних шумов. Это не прямая задача, и в дальнейшем ее будет эффективнее выполнять специальный шумоподавляющий материал, но, в зависимости от состава, осуществлять функцию звукоизолятора способна и железобетонная структура.
Производство плит
Как производятся железобетонные плиты? Главное в производстве – бетон. Он получается путем смешения песка и щебня. Этот материал отличается высоким сопротивлением к сжатию, и способен легко растягиваться. Для повышения прочности используется арматура, изготавливаемая из композита и стали. Бетон для арматуры является антикоррозийным средством.
Щебень своего рода инертный материал, с которым цемент не вступает в какую-либо реакцию. Часто носит определение – заполнитель. Способен изменить структуру плиты.
Для производства железобетонной плиты берется щебенка разной фpaкции и мелкая, и крупная. На выбор влияет назначение изделий и задачи конструктора.
В качестве арматуры может применяться проволока или другая сталь. Арматура делится на два вида:
- — рабочая, представляющая собой низ плиты, который работает на изгиб;
- — монтажная – непосредственно скелет всей конструкции.
Оно может быть:
- Опалубочным — базируется на применении готовых форм с предварительным установлением металлической арматуры и затем заливкой бетоном. Такой способ придает изделию прочность, качество плоскости, тепло и звукоизоляционные свойства, высокие эксплуатационные свойства.
- Безопалубочным – изготовление проходит на конвейере, по которому беспрерывно перемещается железобетонная лента, накрываемая теплоизоляционным материалом и нагреваемая до нужной температуры. Затем лента разрезается на нужные фрагменты. Плюс данного способа в том, что можно выполнить любые по длине плиты.
Изготовитель обязан придерживаться ГОСТов:
- 26434-85
- 25912-2015
- 25912.0-91
- 25912.1-91
- 25912.2-91
- ГОСТ 25912.3-91
Технологический процесс
Работа начинается с создания чертежа, на основе которого создается изделие.
Процесс можно разделить на следующие этапы:
- В форму изделия помещается каркас, выполненный из арматуры в виде ребристых стержней, которые предварительно натягиваются с применением электрического тока или домкрата.
- Происходит крепление стержней на форму.
- Затем наступает очередь конвейерной линии, стендов специального хаpaктера, роликового формирования.
- Когда структура сформирована, плита подвергается тепловому воздействию в специальных камерах. Это позволяет повысить скорость затвердевания бетона. Плита в течение 10 часов приобретает прочность до 60 процентов, что равняется 25 суткам при обычных условиях.
- После приобретения прочности, крепления на форме убираются.
- Стержни сжимают так, чтобы сформировать нужное состояние для плиты.
Каждая компания изготовитель привносит что-то свое в процесс производства железобетонной плиты, чтобы выделиться большей производительностью и более привлекательной ценой.
Условия хранения
- — Хранить только в горизонтальном виде;
- — плиты не должны касаться грунта;
- — необходимо обеспечить надежное основание, которое не будет промокать и гнить;
- — высота основания должна быть достаточной, чтобы в случае проседания, плиты не достали грунт;
- — между плитами укладываются деревянные рейки в строгой последовательности одна над другой на расстоянии до 40 см от края;
- — допустимое количество плит в штабеле 10 штук.
Железобетонные плиты дорожные, пустотные, плоские, плиты покрытий
Железобетонные плиты получили огромную популярность практически сразу после выхода на рынок. В отличие от архаичных деревянных перекрытий они во много раз надёжнее и обладают такими преимуществами, как:
- огнеупорность,
- влагостойкость,
- долгий срок эксплуатации.
Железобетонные плиты не гниют и могут сохранять все свои свойства при высоких температурах и влажности. Это идеальный материал для строительства промышленных и жилищно-коммунальных объектов.
Железобетонные плиты в своё время изменили каноны строительства. Их низкая стоимость и высокие эксплуатационные качества произвели настоящий фурор на рынке. Из-за этого многие строительные компании вынуждены были бросить свой бизнес или переориентироваться.
Настоящим шоком для строителей и конструкторов стала длина одной железобетонной плиты, которая достигала семи с половиной метров. Это изменило саму суть архитектуры. В результате появились не только новые здания, но и технологии их быстрого возведения.
Сплошные доборные конструкции
Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.
Сплошные перемычки позволяют смонтировать высокопрочное перекрытие
У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.
Основная информация
На эксплуатационные характеристики бетонных изделий оказывают влияние такие факторы, как конструкция, качество применяемых материалов и соблюдение технологии изготовления. Каждый из них обеспечивает этим изделиям преимущество перед другими видами строительных элементов, но и подразумевает некоторые недостатки.
Состав перекрытий
Популярность и технические параметры строительных плит обеспечиваются сочетанием характеристик и свойств двух входящих в их состав материалов — бетона и стали. Применение стального армокаркаса в составе железобетона позволяет многократно повысить прочностные характеристики такого относительно непрочного и хрупкого материала, как бетон. В свою очередь, бетон выполняет защиту стальной составляющей изделия от коррозии и ржавчины.
Выбор необходимых для изделия видов и марок стальной арматуры и бетона выполняется на основании расчета, по которому определяют количество слоев арматурной сетки, шаг сетки, диаметр прутка или проволоки, необходимость предварительного напряжения арматуры перед заливкой.
При изготовлении железобетонных конструкций в частном строительстве или своими руками следует придерживаться нескольких общих правил. При изготовлении плит для фундамента используют профиль большего сечения, чем для плит перекрытия. Разнонаправленная во всех слоях каркаса арматура обеспечивает лучшие показатели изделия на изгибающие нагрузки. По периметру плиты выполняется усиленный опорный пояс для предотвращения растрескивания в местах опирания. К армокаркасу привариваются грузоподъемные петли или проушины и закладные детали для монтажа.
Для заливки форм в заводских условиях используют плотный и тяжелый бетон марки не ниже М300 с классом прочности не ниже В22,5. При выполнении этого условия данные о бетоне в маркировке не указывают. Дополнительная маркировка наносится в случае применения ячеистого (индекс Я), жаростойкого (Ж) или пористого бетона (П).
Преимущества и недостатки
В качестве одного из достоинств железобетонных плит можно назвать их доступность. Предприятия по изготовления железобетонных изделий существуют во всех крупных городах, этот вид продукции полностью стандартизован, что предоставляет достаточный выбор для приобретения или заказа необходимого изделия.
По стоимости с учетом монтажа и механических характеристик дорожные и стеновые бетонные плиты сравнимы с кирпичной и блочной кладкой, но выигрывают по срокам возведения. При сооружении межэтажных перекрытий конкуренцию железобетону по стоимости составляет древесина, уступающая в прочности и долговечности.
Современные технологии и материалы помогают достичь высокого уровня шумо- и теплоизоляции бетона, высокой степени чистоты и гладкости поверхности плит, что делает их применение привлекательным для жилищного строительства.
К преимуществам стоит добавить и такие показатели, как высокая сейсмостойкость и пожаростойкость бетона.
Недостатком сборного железобетона многие специалисты и пользователи называют необходимость применения специальной техники для монтажа, особенно при высотном строительстве. Его скорее можно посчитать спецификой конструкции, в промышленном или поточном гражданском секторе она разрешается существованием специализированным монтажных организаций, в индивидуальном — разовым характером работ и массой предложений по выполнению соответствующих работ или предоставлению услуг.
Классификация плит
Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома
Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.
Основные разновидности ЖБ плит перекрытия:
Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.
Рисунок 2. Разные типы многопустотных железобетонных изделий
Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.
Фото 3. Ребристые плиты
Сплошные или полнотелые – железобетонные изделия сплошного сечения.
Фото 4. Полнотелые ЖБИ
Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.
Многопустотные плиты
В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.
В зависимости от толщины различают такие вид плит:
- Стандартные – ПК и ПБ толщиной 220 мм.
- Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.
Фото 5. Плиты серии ПК с круглыми пустотами
Разновидности железобетонных изделий по технологии изготовления:
- ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
- ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.
Фото 6. Внешний вид ЖБИ серии ПБ
Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.
Другие разновидности плит
Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:
Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.
Рисунок 7. Внешний вид ребристых изделий
Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.
Рисунок 8. Внешний вид сплошных плит
Монтаж бетонных перекрытий
В процессе монтажных работ соблюдают следующие правила:
- пролет не должен быть длиннее 9 м;
- поднимать и опускать ЖБИ нужно грузоподъемными машинами. Для этого в конструкции бетонной плиты перекрытия предусмотрены специальные петли, за которые цепляют грузозахватные приспособления;
- перед монтажом балок, верх стен требуется выровнять. Не допускаются значительные перепады перекрытий по высоте;
- балки запускают на стены на 90 – 150 мм;
- изделия нужно класть на раствор, в последствие все швы и щели требуется тоже заделать раствором;
- во время монтажных работ требуется периодически проверять горизонтальность плиты;
- плита перекрытия должна ложиться на стены, а простенки нужно обустраивать после установки перекрытий;
- при необходимости прорезать в плитах люк, его делают в районе стыков;
- балки требуются укладывать близко друг к другу, делая между ними зазор 2 – 3 см. Это позволит создать необходимую сейсмоустойчивость.
Предусмотрено много способов укладки плит, поэтому можно всегда подобрать из них более подходящий.
Первый – кладут балки впритык, а зазоры оставляют по краям помещений, потом их заделывают блоками (из бетона или шлакобетона).
Второй – укладывают конструкции с равномерными зазорами, которые заделывают жидким бетоном. Под зазорами нужно ставить опалубку, чтобы не выпадал раствор.
Достоинства и недостатки
Плиты из бетона существенно облегчают, ускоряют процесс строительства здания. Еще они имеют такие преимущества:
- обеспечивают огнеупорность перекрытий;
- устойчивы к высокой влажности, разного рода осадкам;
- позволяют получить пролет до 12 м в длину;
- обеспечивают хорошие тепло- и звукоизоляционные свойства;
- не поддаются коррозии или процессам гниения;
- есть возможность подбора изделия соответствующих размеров;
- отличаются ровной, гладкой поверхностью, которая уже готова к финишной отделке;
- обладают экологической безопасностью.
Но такие бетонные изделия имеют определенные недостатки: требуют соблюдения определенных правил содержания, эксплуатации. Важен не только температурный режим, влажность, но и правильность распределения нагрузки. Кроме того, для монтажа требуется специальная тяжелая техника.
Описание и характеристики плит перекрытия
Плиты перекрытия – это конструктивная единица строений. Располагается она всегда горизонтально, воспринимая такие же нагрузки и частично перенося их на вертикальные элементы здания.
Купить плиты перекрытия не составляет труда. Товар типовой, предназначен для быстрой сборки зданий. Их постояльцы ценят плиты перекрытия за надежность и одновременно неприхотливость.
Блоки дюжат без ухода за ним, игнорируя возгорания, задерживая воду, пары и газы. К тому же, перекрытия сохраняют в помещениях тепло и изолируют от шума.
Материал перекрывающих плит – железобетон. Он относится к композитным, то есть неоднородным, полученным человеком, а не созданным природой. Однако, составные плит натуральны. Матрицей служит цементно-песочный состав, а попросту бетон. Наносится он на арматуру, усиливающую блоки, принимающую на себя часть нагрузок.
ГОСТ плиты перекрытия обязывает быть из бетона марки F-200 и выше. Они ориентированы на суровый климат. Номенклатура начинается с F-50 и идет через 50 единиц, заканчиваясь маркой F-500.
Нормы предъявлены и противостоянию сжатию. Оно у плит перекрытия (ПК) от 22,5. При этом, плотность бетона равна 2 000-2 500 кило на куб, а прочность – 262 килограмма на квадратный сантиметр.
Стандартная толщина плиты перекрытия – 0,22-0,31 метра. Ширина блоков от 1 до 1,8 метров. В длину плиты бывают и 2,1 и 9,2 метра. Однако, основная классификация блоков касается их строения и способов монтажа.
Достоинства и недостатки
Для более эффективного применения бетонных конструкций, надо знать их положительные, отрицательные стороны. Преимущества:
- надежность конструкции;
- длительный срок эксплуатации;
- легкость монтажа;
- высокая теплоизоляция;
- низкая звукопроводимость;
- пожароустойчисвость;
- влагостойкость;
- не подвергается разрушению (коррозии, гниению);
- достаточно приемлемая цена.
Недостатки:
- Стандартные размеры. Если необходимы при строительстве плиты с разной длиной, не предусмотренной ГОСТом, то тогда делается индивидуальный заказ на эту продукцию. Что в свою очередь удлиняет сроки строительства и может увеличить его стоимость.
- Большой вес изделия требует применения специальной техники при монтаже, транспортировке.

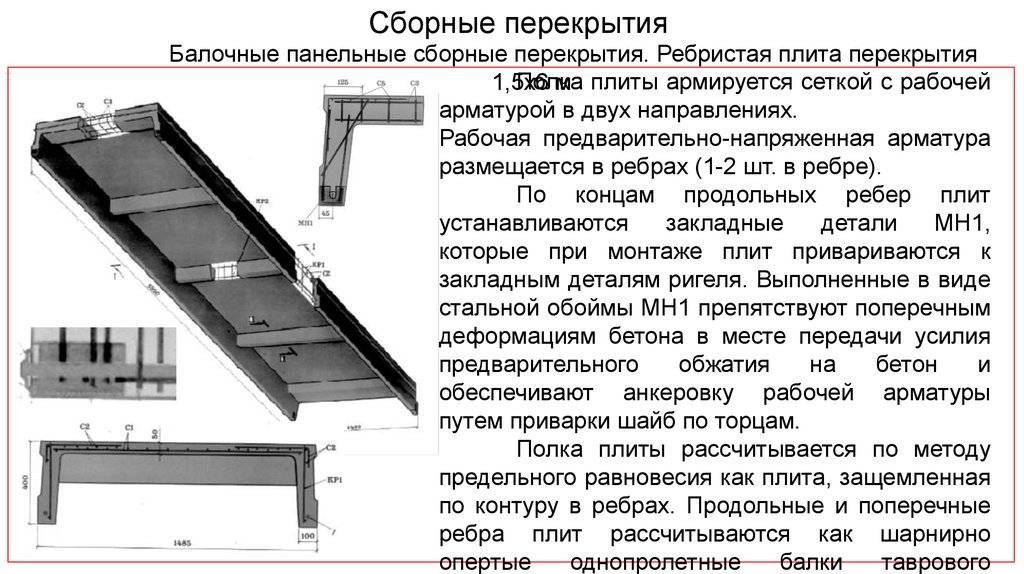

Что собой представляют ребристые плиты, их основные характеристики
Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:
- Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
- Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.
Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения
Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.
Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.
Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.
Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов
Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры
По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины
Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями
Все П-образные конструкции для удобства оснащаются монтажными петлями.
При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.
Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух
Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:
| Размеры (длина, ширина), мм | Толщина, мм | Вес, кг |
| 1170х390 | 90 | 65 |
| 1370х390 | 76 | |
| 1570х390 | 87 | |
| 1770х390 | 100 | |
| 2370х390 | 120 | 154 |
| 2570х390 | 167 | |
| 2970х390 | 150 | 197 |
| 3170х390 | 206 | |
| 3370х390 | 227 | |
| 3570х390 | 240 |
