Причины падение давления и варианты решения
Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается
Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт
Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.
Падает давление в системе при включении горячей воды
Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.
Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.
Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.
Падает давление из-за протечек
Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.
Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.
Узлы, которые нужно осмотреть и проверить в первую очередь:
- соединительные фитинги;
- радиаторы;
- расширительные баки;
- двухконтурные котлы.
Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.
Воздушные пробки
Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.
Пониженное давление может возникать из-за воздушных пробок
Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.
Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.
Проблема с расширительным баком
Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.
Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.
Проблема с расширительным баком может стать причиной изменения давления
Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.
Неисправность измерительного оборудования
Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.
Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.
Трещины на теплообменнике в котле
На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.
В стенках теплообменника могут поваляться со временем микротрещины
Кран сброса теплоносителя не закрыт плотно
Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.
Способы измерения давления воды в трубопроводе
Зачастую давление в водопроводе в квартире не дает необходимого напора воде и человеку сложно даже помыть посуду. От этого страдает также бытовая техника. Нормативы разработаны для урегулирования вопроса.
Собственнику квартиры требуется следовать пошаговому алгоритму:
- Изучить законодательные акты и знать, какое должно быть давление для нормального потока воды.
- Обезопасить бытовые приборы от поломки. К примеру, стиральная машина не сможет начать работу, если давление будет недостаточным. Более того, устройство может поломаться.
- Засечь время, когда напор нестабилен, зафиксировать показатели на фото- или видеоноситель.
- Постараться выявить причину проблемы.
- Произвести ввод специальных приборов для измерения и если дефект в плохой подаче, то составить жалобу.
Прежде чем обращаться с жалобой, нужно узнать причину, а их может быть много:
- Засорился трубопровод и поэтому труба не дает воде проходить под нормальным давлением.
- Скакать напор может из-за перебоя сети или уровня подачи водоснабжения.
- Слабый поток вызван поломкой на станции.
- Застой в стояке.
- Если одна сторона трубопровода функционирует, а другая нет, то, возможно, где-то есть протечка или засор.
Проверка в зданиях проходит быстрее и не требует дополнительных манипуляций, потому что при строительстве домов изначально манометры врезаются. Особенно это касается частного сектора. Чтобы провести точные измерения, достаточно в течение дня записывать показатели, которые выдает прибор.
В старых панельных МКД с большой этажностью подобных устройств не предусмотрено, если человек не сделал себе врезку самостоятельно. В случае когда в течение суток ситуация не изменилась, то стоит исключить аварийное положение на станции и попробовать провести замеры.
Специальные приборы для измерения давления воды в квартире
Струя должна течь без перебоев, а напор соответствовать утвержденному нормативу. Если поток нестабильный и диапазон перепадов регулярный, стоит убедиться, что дело в недостаточном давлении.
Рассмотрим основные методы данного мероприятия с помощью подручных и специальных приборов. Есть несколько вариаций манометров: бытового и промышленного назначения. Для самостоятельного замера потребитель легко сможет приобрести устройство, которое используют в домашних условиях.
Этот прибор врезается в трубу и процесс довольно трудоемкий. Более того, для ГВС и ХВС устанавливаются отдельные устройства. В современных строениях подобные агрегаты предписаны ГОСТом и должны быть в каждом доме. Однократного замера будет недостаточно. Процедуру необходимо проводить несколько раз в 24 часа и записывать показания. Зафиксируйте данные в утреннее, обеденное и вечернее время.

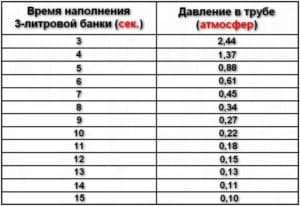

Измерение давления воды без манометра
Если жилая недвижимость возведена давно и устройство не устанавливалось во время строительства, существует более простой метод по выполнению расчетов. Для этого нужно взять банку (3 л) и поставить под струю воды.
Пока жидкость будет наполнять емкость и с помощью секундомера нужно засечь время. Если банка, объемом в три литра, заполнилась ровно за 10 сек., то, значит, давление в водопроводе соответствует норме. Когда показатель меньше на 3-4 сек., то это указывает на превышение норматива, что чревато негативными последствиями.
Проверка герметичности
Пожалуй, каждый жилец многоквартирного дома знает, как подобная проверка проводится. Приезжают специалисты (зачастую до того, как начался сезон отопления) и проверяют систему напором жидкости, максимально приближенным к критическому. Так проверяется эффективность и работоспособность системы.
Обратите внимание! Нередко при проведении подобных тестов случаются прорывы труб или радиаторов. Поэтому своевременно меняйте всю технику, чтобы подобных неприятностей не возникло
Узнать как самостоятельно поменять радиатор отопления вы можете здесь
В наивысшей и наинизшей точках системы устанавливаются специальные приборы, с которых по окончанию теста будут сниматься полученные данные. Также следует проверить отопление на предмет герметичности, чтобы в будущем не было поломок или протечек.
Такая проверка состоит из двух этапов.
Первый этап – холодное тестирование
Для начала все элементы магистрали заполняются холодной жидкости и производится предварительный замер давления. Притом за первые полчаса оно не должно снизиться больше, чем до 0.06 мпа.
За последующие два часа убыль напора должна быть максимум 0.02 мпа. Если все согласно требованиям, то систему отопления можно смело запускать.
Второй этап – горячее тестирование
Оно должно проводиться непосредственно перед началом отопления. Запускается горячая жидкость под напором, который должен быть предельно близким к максимальному для конкретного типа оборудования.
Обратите внимание! Если вы жаждете более качественного тестирования, то вам нужно обратиться в одну из частных фирм. Ее сотрудники не только проведут замеры, но и промоют трубопровод (разумеется, им за это придется доплатить)
Подобные испытания позволяют проверить, насколько работоспособна отопительная система в каждом из многоэтажных объектов. Как уже говорилось, они проводятся до того, как начнется отопление, иначе последствия неисправностей могут быть самыми плачевными – вплоть до аварий.
Способы заполнения встроенный механизм и насосы
Насос для заполнения отопления
Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:
- Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
- Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
- Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
- Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.
Заполнение отопления антифризом
Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.
- Выход воздуха из системы (кран Маевского);
- Давление в трубах. Оно не должно превышать значения 2 бар.
Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды
Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Это значительно уменьшит вероятность появления протечек
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.
Автоматическая система заполнения
Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.
Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.
Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.
Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
Перепады и их причины
Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.
Если падает давление в системе отопления, это может быть вызвано такими причинами:
- появление течи;
- сбой настроек расширительного бака;
- выход из строя насосов;
- появление микротрещин в теплообменнике котла;
- отключение электричества.
Как повысить давление в системе отопления?
Расширительный бачок регулирует перепады давления
В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.
Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.
Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:
(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)
К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.
Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.
Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.
Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.
Почему повышается давление в системе отопления?
Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:
- образования воздушной пробки;
- засорения трубопровода или фильтров;
- работы регулятора давления отопления;
- непрекращающейся подпитки;
- перекрытия запорной арматуры.
Как устранить перепады?
Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.
Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .
Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.
Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.
Интересное по теме:
- Группа безопасности в системе отопления
- Ремонт систем отопления
- Отопление теплицы своими руками
- Системы и проекты отопления теплиц
Общая характеристика
Существует несколько видов давления в отопительных системах:
- Статическое давление. Данная величина определяется соответствием высоты столба теплоносителя и силой, которая из-за этого воздействует на элементы отопительной системы. При расчетах обычно учитывается, что 10 метров высоты соответствуют 1 атмосфере.
- Динамическое давление. Лучше всего понять, что такое динамическое давление, поможет циркуляционный насос, за счет которого и обеспечивается данная величина. Динамическое давление теплоносителя в системе отопления возникает при его транспортировке по трубопроводу и воздействии на внутренние поверхности системы.
- Рабочее давление. Формирование рабочего давления осуществляется за счет совместной работы двух предыдущих значений. Именно рабочее давление воды в системе отопления обеспечивает ее полноценную и качественную работу.
Самое большое давление в системе оказывается на водяную рубашку отопительного котла – она находится ниже остальных элементов. Правда, иногда встречаются конструкции, в которых котельная расположена на крыше, и в таком случае наибольшая нагрузка будет приходиться на самую нижнюю часть трубопровода.
При увеличении температуры теплоносителя давление в системе также растет, поскольку вода начинает расширяться. Если в системе установлен циркуляционный насос, то за счет динамического напора величина рабочего давления достигает максимального значения, поэтому думать о том, как создать давление в котле, не придется. Впрочем, при наличии расширительного бачка в открытой отопительной системе это не приводит к негативным последствиям.
Давление и другие характеристики стальных радиаторов
Схема подключения стального радиатора.
В новых многоэтажных домах с двухтрубными системами отопления, давление в которых составляет до 10 атмосфер, чаще всего устанавливаются стальные радиаторы. Они весьма привлекательно выглядят и характеризуются высокой теплоотдачей.
По своей конструкции такие батареи представляют систему с горизонтальными и вертикальными водяными каналами и дополнительной П-образной поверхностью. Элементы таких батарей изготовлены из стальных штампованных листов и соединены с помощью сварки. Ребра стальных батарей соединяются друг с другом с помощью перпендикулярных панелей, поэтому в уголках таких радиаторов не собирается пыль. Стандартная глубина таких батарей составляет 63, 100 и 155 мм, высота варьируется от 300 до 900 мм, а ширина — от 400 до 3000 мм.
Стальные радиаторы бывают трубчатые и панельные. Панельные — это приборы, которые используются в основном в частных домах или же в помещениях, где имеет место невысокое рабочее давление. Они удобны тем, что производятся различными размерами и тепловой мощностью, что дает возможность выбрать батарею необходимую именно для конкретного помещения и уже готовых размеров монтажных ниш. Стальные батареи отопления производятся по всей Европе и отличаются хорошим качеством сборки и окраски.
Стальные трубчатые батареи отопления — это широко распространенные отопительные приборы, обладающие элегантным внешним видом, который хорошо вписывается в любой интерьер. Как правило, трубчатые батареи используются в системах индивидуального отопления. Таким приборам характерна небольшая тепловая инерция, что дает возможность легко регулировать температуру в обогреваемом помещении. Трубчатые модели обладают изящной конструкцией, большим разнообразием типоразмеров и широкой цветовой палитрой.
Стальные батареи весят меньше чугунных, металл в них тоньше, в результате чего нагреваются они быстрее. Кроме того, такие батареи характеризуются высокой степенью теплоотдачи, благодаря конструктивным особенностям и большой площади нагрева.
Такие батареи отопления рассчитаны на температуру до 150 градусов и давление до 10 бар. Их можно устанавливать в домах с небольшой этажностью (до 3 этажей), квартирах и офисных помещениях.
Способы поднять давление
Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.
В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:
- Ослабление резьбы путём нарушения сварных стыков.
- Остановка подачи в разные части обвязки.
- Уменьшение мощности системы на короткий срок.
- Осмотр вентилей на предмет пропускания рабочей жидкости.
- Нанесение мыла на соединения.
Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме
