Проектирование лестницы в доме – особенности процесса

Базовые значения и соотношения: высота ступенек лестницы по ГОСТу

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

С высотой ступеней необходимо определяться еще на этапе проектирования лестничной конструкции

Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:

1. Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
2. Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
3. Оптимальная величина уклона лестниц составляет 80-85%.

Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Советы по составлению чертежей для лестниц различного типа

В зависимости от типа конструкции, методика составления чертежа лестницы будет отличаться.

Прямые

Поскольку это наиболее простой тип конструкции, то и с составлением чертежа проблем обычно не возникает. Делается всё в такой последовательности:

1. Рассчитывается предполагаемая длина пролета, исходя из размеров помещения.
2. На её основе высчитывается количество ступеней (исходя из их формы и габаритов).
3. Объявляется ширина лестницы (при достатке пространства её делают таковой, чтобы 2 человека смогли комфортно разойтись).
4. Исходя из количества ступеней, определяется количество маршей. При необходимости добавляется площадка, размещая посередине конструкции.
5. Получив основные параметры, их переносят чертеж.
6. В конце рассчитываются и наносятся на бумагу дополнительные элементы (косоуры, перила, декоративные изделия и т.д.).

Поворотные

Количество маршей варьируется от 2 до 3. Размешаются площадки исходя из размеров и типа помещения, а также параметров проем. Чаще всего переход размещается снизу и посередине – это обеспечивает максимальную безопасность эксплуатации.

Площадка не должна быть меньше по размеру, чем пролет. В качестве элементов крепления лучше использовать косоуры и . В остальном проектировка не отличается от предыдущего случая.

Забежные лестницы

Лестницы с забежными ступенями отличаются повышенной сложностью, их рекомендуется проектировать с использованием компьютерных программ. При ручном составлении чертежа крайне сложно добиться точности размеров, а даже мельчайшие огрехи приведут к плачевному результату. Наибольшей популярностью пользуется следующий софт: Consultec Staircon, StairDesigner 5.08a PRO, Mastercam и AutoCAD. Последняя программа является приоритетным выбором для непрофессионалов, так как она отличается простым интерфейсом. К тому же она бесплатна, в отличие от остальных.

Основная сложность проектирования – корректно высчитать форму и количество забежных ступеней. Зачастую их конфигурация не постоянна, поэтому для того чтобы все элементы сошлись воедино, требуется точно высчитать градацию. При использовании компьютерных программ, необходимость в расчетах отпадает – система это сделает автоматически. При ручном составлении плана рекомендуется использовать метод пропорций.

План-проект забежной лестницы с обозначением всех элементов

Винтовые

Ещё один вид нетривиальной конструкции. Чтобы ступени сошлись на всех уровнях, необходимо воспользоваться специальной формулой. Расскажем на примере со следующими исходными данными: высота проема Н — 280 см, ширина S — 100 см, диаметр столба — 20 см. Вычисления:

• Диаметр конструкции = 2*S+d;100*2+20= 220 см. Для того чтобы начертить радиус, делим результат на 2, т.е. получаем 110 см.
• В центр полученной окружности помещаем малую окружность радиусом 10 см.
• Далее прочерчиваем окружность с радиусом R Она будет являться средней линией. Середина ступеней =100/2+10=60 см.
• Количество ступеней = 2GR1/s= 2*3,14 +0,6/0,25 = 15, 07. Округляем до целых, получается 15 ступеней.
• Следующим шагом разделяем окружность R1 на 15 одинаковых частей.
• Высота прохода равна 200 см, толщина ступеней 5 см. Итого высота полного витка равняется: 200+5 = 205 см.
• Высота ступеней: Н1/n= 205/15 = 13,7 см.
• Общее количество ступеней: 280/13,7 = 20,44 шт. (после округления – 21). Для компенсации округления необходимо скорректировать в большую сторону размеры первой ступени. Сделать это можно на этапе монтажа, так как изменения будут не критичными.

Примеры чертежей лестниц в разных проекциях

Программы для составления проекта лестниц в частном доме

При малоэтажном строительстве домов не обойтись без качественной программы проектирования лестниц на русском языке. Хорошие варианты есть, но многие из них не русифицированы, и неудобны в использовании. В зависимости от технической сложности проекта для расчетов применяется профессиональный инженерный софт и простые утилиты.

Интерфейс программы для проектирования лестниц

Существует целый набор инструментов для моделирования пролетов и 3D изображений лестничных конструкций. Чтобы выбрать необходимый софт надо разобраться в достоинствах и недостатках различных программных продуктов.

Что запомнить

1. Лестницы бывают разных конфигураций. Ее тип выбирают, ориентируясь на дизайн и доступное пространство под лестницу. Чаще всего используют двухмаршевые конструкции с площадкой или забежными ступенями.
2. Чаще всего в качестве материала для лестниц используют дерево или металл. Минус деревянной — возможный скрип конструкции, металлической — сложность изготовления.
3. По оформлению лестницы можно разделить на открытые и закрытые. Преимущество закрытых — можно организовать подсобное пространство под ними, открытых — они визуально увеличивают пространство и не создают темных углов.
4. По способу крепления лестницы обычно делают на тетивах или косоурах. Для металлических конструкций частый вариант — ломаные косоуры или центральный монокосоур.
5. В интернете можно найти калькуляторы расчета лестницы. Они помогают учесть все требования к наклону и параметры ступеней, а также создать чертежи конструктивных элементов, которые нужны при изготовлении.

Софт для моделирования лестниц

Подбирая программу проектирования лестниц на русском языке, не всегда преследуют цель создать схему лестницы на второй этаж и рассчитать материалы. Иногда достаточно простой визуализации, например, для того, чтобы выбрать тип лестницы в контексте помещения или показать клиенту примерный внешний вид будущей конструкции. В таком случае будет проще воспользоваться софтом по компьютерному черчению и графическими редакторами:

• PRO 100;
• ScetchUp;
• Autodesk;
• CorelDraw.

Эти приложения применяют, чтобы быстро смоделировать внешний вид лестницы. Принцип работы заключается в сборке конечной конструкции из простых деталей: ступеней, перил, балясин. Декоративных элементов в них отображено не будет, но геометрия вполне даст представление о модели в целом. Кроме этого, задав правильные параметры, станет понятна детальная раскладка проекта.

Интерфейс программы для моделирования лестниц

Автоматизация в графических и чертежных редакторах отсутствует, элементы необходимо прорисовывать и компоновать вручную.

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Основные виды лестничных конструкций

Лестницы в помещении могут быть выполнены в следующих вариациях:

• лестничный марш;
• винтовая;
• комбинированный вариант.

Выбор зависит от площади и планировки помещений

Важно, какую роль в интерьере дома она будет выполнять, от этого зависит целесообразность установки конкретной модели

Рассмотрим подробнее каждую конструкцию.

Лестничный марш

Такая конструкция обладает повышенной надежностью и простотой исполнения. В зависимости от высоты помещения и ширины ступеней можно установить один или более маршей. Количество ступенек в каждом не должно превышать 16.

Лестничные марши можно классифицировать по следующим признакам:

По форме установки	прямые
с площадкой между маршами
поворотные
По расположению	Г-образные
П-образные
Т-образные
По способу крепления	навесные
монолитные
на тетевах
на каркасе
на косоурах
комбинированные

Винтовая

Она предполагает монтаж ступенек по спирали вокруг основной оси. Такую конструкцию можно устанавливать в целях экономии полезной площади. Она не займет более 1 м². Основная особенность винтовой лестницы – возможность установки практически в любом месте помещения. Состоят конструкции из ступенек, опор, балясин и перил.

С ее монтажом интерьер преображается при исполнении совершенно уникальной конструкции. Она может выглядеть абсолютно невесомой. Например, ступеньки из стекла с деревянными перилами и алюминиевыми балясинами. Подобрать материал можно под любое стилевое направление помещения.

Комбинированная

Комбинированной принято называть дугообразную лестницу. В ней сочетаются элементы винтовой конструкции с лестничным маршем. Для ее установки необходимо выделить некоторую площадь. Элементы могут выполняться в виде прямых участков, в форме эллипса, круга или полукруга.

Дугообразная конструкция в интерьере

Инженерный софт для расчета лестниц

Профессиональные инженеры, в качестве программ для проектирования лестниц на русском языке, используют универсальные продукты. Наиболее часто в проектных компаниях используются: ArchiCad, AutoCad и Лира.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию. Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.

Проектирование лестницы в программе ArchiCAD

Они одинаково хорошо делают расчет металлической лестницы, чертеж деревянных лестниц и бетонных маршей. Для пользователя софт не простой, требует специфических знаний и навыков.

Чуть проще в использовании SolidWorks. Программа разработана для создания конструкций промышленных объектов. Она позволяет спроектировать 3D модель любого уровня сложности, выдает конструкторскую документацию. Софт снабжен анимацией, проецирует возможности движения, падения, имеет разные степени прорисовки. В SolidWorks легко проверить стыковку деталей лестницы. Если заниматься строительством лестниц профессионально, стоит освоить работу с подобными инструментами. Но ради однократной постройки неделями изучать сложные инженерные инструменты вряд ли целесообразно.

Проектирование лестницы в программе SolidWorks

Как делали ограждение и подсветку лестницы

Лестница получилась просторной и удобной: она широкая, под хорошим углом, ступени с широкой проступью. Запнуться или оступиться на ней сложно.

Ограждение. На верхнем марше для безопасности нужно было поставить ограждение, чтобы дети или животные не упали с большой высоты.

Я не хотел «запирать» свет, поэтому ограждение решил делать решетчатым. На всякий случай так же оформили и три ступени нижнего марша.

Ограждение я покрыл тем же лаком, что и ступени.

Подсветка ступеней. На лестнице я хотел сделать подсветку каждой ступени — как эффектный декоративный элемент и энергосберегающее ночное освещение. Еще на этапе прокладки электрики для этого предусмотрели кабель и сделали проходные переключатели — чтобы включать и выключать освещение с обоих этажей.

Ограждение, подсветку лестницы и установку проходных выключателей делали уже другие работники. Они взяли с меня 10 000 Р.

Профили крепили на короткие саморезы снизу к ступеньке, внутрь приклеивалась лента. Провода спрятаны за косоуром, который ближе к стене — там их не видно Готовая лестница с реечным ограждением и подсветкой. Перил не делали — необходимости в них нет. Но если понадобятся, их можно пустить вдоль стены Лестницу тут же облюбовали коты. Они часто отдыхают на ступеньках и наблюдают за нашей жизнью с высоты

Так лестница выглядит по вечерам. В Новый год под ней отлично встала 2,5-метровая пихта

А так она выглядит при дневном свете. Я рад, что удалось сохранить ее естественное освещение

Так лестница выглядит по вечерам. В Новый год под ней отлично встала 2,5-метровая пихта А так она выглядит при дневном свете. Я рад, что удалось сохранить ее естественное освещение

Лестница на металлических косоурах обошлась мне в 118 951 Р

Работа по изготовлению лестницы	60 000 Р
Деревянные ступени и площадка	19 156 Р
Металлические профили с доставкой	16 419 Р
Работы по ограждению и подсветке	10 000 Р
Профиль для ленты	4350 Р
Расходники: грунтовка, электроды, диски по металлу, крепеж, кабель	3500 Р
Рейки для ограждения	2420 Р
Светодиодная лента	1779 Р
Блок питания для светодиодной ленты	1327 Р

Работа по изготовлению лестницы
60 000 Р

Деревянные ступени и площадка
19 156 Р

Металлические профили с доставкой
16 419 Р

Работы по ограждению и подсветке
10 000 Р

Профиль для ленты
4350 Р

Расходники: грунтовка, электроды, диски по металлу, крепеж, кабель
3500 Р

Рейки для ограждения
2420 Р

Светодиодная лента
1779 Р

Блок питания для светодиодной ленты
1327 Р

Лестница полностью готова и радует красотой и функциональностью. В будущем планируем повесить фотографии на стены вдоль лестницы. А если решим, что нужны перила — установим их вдоль стены по правую руку при подъеме.

Общие сведения

Лестница еще может быть изготовлена из металла или стекла. Наиболее популярным вариантом является Г-образная двухмаршевая лестница, которая размещена под 90 градусов по отношению друг к другу, а также с промежуточной площадкой.

Стандарты

Соблюдение норм строительства и правил помогает сделать лестницу функциональной, а поднятие на второй этаж весьма удобным и не опасным. Идеальные размеры для лестниц с любой формы проектируют по СНиП стандартам. Требуется также измерять домовую часть, где вы планируете размещать будущую лестницу, просчитать ее высоту, ширину и число ступеней. Так, для удобства передвижения по лестнице идеальна ступенчатая ширина составляет от 0.27 до 0.29 метров, а высота составляет от 0.15 до 0.18 метров. Требуется знать, что под шаговой шириной понимают сумму пары проступей и одного проступенка, которая равна 0.6 метров. По числу допустимо не меньше 3 и не больше 18 ступеней. Все они могут быть одного и того же размера, а если вы планируете делать их на разной высоте, то разница не должна быть больше 0.5 см.

Если говорить о правилах СНиП, высота перил должна соответствовать от 0.9 до 1.1 метра, а дистанция между балясинами должна быть примерно 0.2 метра, а между столбов опоры 1.5 метра. Для малышей нужны перила с высотой 0.5-0.7 метров. Оптимально поручни должны выдерживать нагрузку до 1 центнера. Угол лестничного уклона в среднем составляет 30-45 градусов. Это самый безопасный, удобный вариант, который прекрасно подойдет для пожилых людей или семей с малышами.

Идеи и новинки дизайна

Довольно часто владельцы домов загородом отказываются от лестничного проектирования, и при этом опасаются, что они «съедают» и без того малое пространство. В действительности, подобные опасения беспочвенные. Дело в том, что многое будет зависеть от функций, которые будут выполнять конструкции лестницы.

1. Если вы планируете превратить чердак в настоящую комнату, то и стационарные конструкции устанавливать необязательно. Достаточно просто прикрепить к кровле люка чердака раздвижную лестницу без перил, которая будет легко складываться и не займет много места.
2. Конструкция лестницы в холле органично вписывается в интерьерную общую композицию, если не перестараться с «утяжеляющими» декоративными элементами с объемом. Она будет придавать оригинальность и прихожей, но и помещению в целом, визуально делая его выше.
3. Проектирование лестницы в частном доме дает возможность делать гармоничный интерьерный дизайна, соединяя все элементы помещения. Она будет эффективно смотреться около стены, и посередине комнаты.

Рассмотрим, как правильно составлять проекты лестниц.

Софт для моделирования лестниц

Подбирая программу проектирования лестниц на русском языке, не всегда преследуют цель создать схему лестницы на второй этаж и рассчитать материалы. Иногда достаточно простой визуализации, например, для того, чтобы выбрать тип лестницы в контексте помещения или показать клиенту примерный внешний вид будущей конструкции. В таком случае будет проще воспользоваться софтом по компьютерному черчению и графическими редакторами:

• PRO 100;
• ScetchUp;
• Autodesk;
• CorelDraw.

Эти приложения применяют, чтобы быстро смоделировать внешний вид лестницы. Принцип работы заключается в сборке конечной конструкции из простых деталей: ступеней, перил, балясин. Декоративных элементов в них отображено не будет, но геометрия вполне даст представление о модели в целом. Кроме этого, задав правильные параметры, станет понятна детальная раскладка проекта.

Интерфейс программы для моделирования лестниц

Автоматизация в графических и чертежных редакторах отсутствует, элементы необходимо прорисовывать и компоновать вручную.

Особенности работы в Staircon

Средства для онлайн-проектирования сильно ограничивают свободу действий при разработке лестниц с уникальным дизайном

Если вам нужен более индивидуальный подход, придётся пользоваться либо программами САПР (Autodesk, SketchUp), либо обратить внимание на специализированный софт.. Программа Staircon — очень и очень неплохой вариант даже для разового применения

Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

Программа Staircon — очень и очень неплохой вариант даже для разового применения. Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

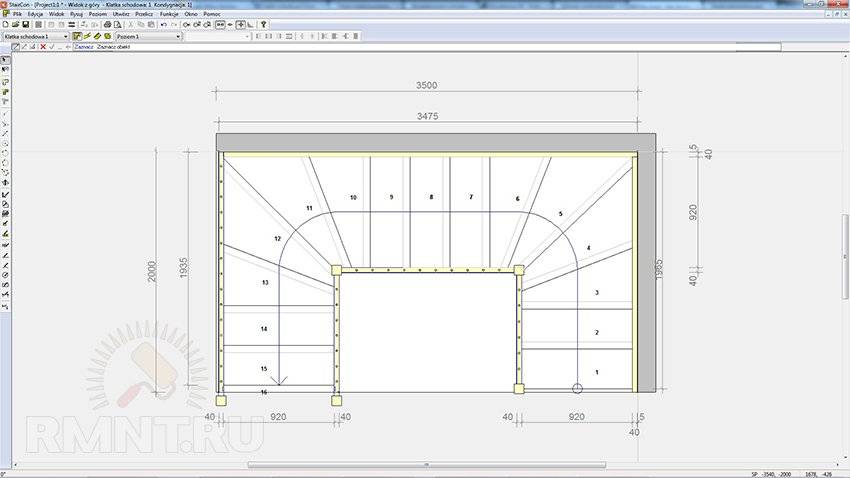

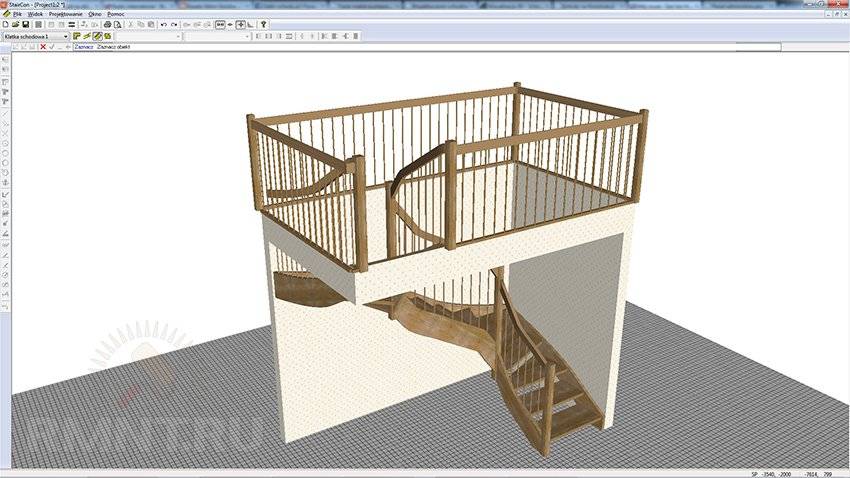

В программе есть три основных вида: общий план, эскиз и трёхмерная модель. Переходя последовательно от одного к другому, пользователь настраивает сначала параметры лестничного кармана, затем общую конфигурацию лестницы, для чего есть несколько десятков встроенных шаблонов. И, наконец, работа завершается проработкой мелких деталей, таких как ограждения или поручни, и выбором материалов (включая металл и стекло).

В итоге пользователь получает конструкторскую документацию, список деталей и материалов, либо рендер визуальной сцены с вполне приемлемым качеством.
