Устройство
Конструкция вентиляционного агрегата с рекуперацией достаточно простая и включает:
- корпус, изготовленный из листовой стали, алюминиевого профиля и сэндвич-панелей. Оборудован шумоизоляцией, теплоизоляцией и защитой от вибрации;
- воздуховоды с клапанами и заслонками для распределения потоков;
- выходные и входные решётки;
- вентилятор для вытяжки и подачи;
- система фильтров для предотвращения попадания посторонних предметов, грязи и пыли;
- блок рекуперации;
- электронный блок управления;
- дополнительные системы для увлажнения, ионизации, датчики CO2, генератор холодной плазмы.
Зачем нужна вентиляция
Вентиляция удаляет неприятные запахи, препятствует образованию конденсата на окнах, бережет помещения от сырости, образования плесени, а мебель — от порчи.
От эффективности вентиляции также зависит самочувствие жильцов. В плохо проветриваемых помещениях возникает недостаток кислорода, приводящий к сонливости и снижению работоспособности. В непроветриваемом помещении скапливается пыль, комфортно чувствуют себя и быстро размножаются болезнетворные микробы.
Поэтому системами вентиляции в обязательном порядке оборудуют каждый многоквартирный дом, согласно СНИПам.
Капремонт или замена?
| Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
| Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
| Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
Классификация систем вентиляции
Вентиляция – самый востребованный комплекс инженерных мероприятий. Чтобы подобрать оптимальный воздухообмен, нужно знать ее основную классификацию:
- по принципу воздухообмена она делится на принудительную и естественную;
- смешанная – бывает приточная и вытяжная;
- по месту организации – местная и общая;
- по инженерной организации – канальная и бесканальная.
Разберемся в особенностях каждого вида вентиляционных систем.
Естественная
Естественная вентиляция в частном доме устраивается обычным проветриванием. Дополнительные агрегаты не применяются. Ее действие основано на естественных физических процессах. Обмен воздушных масс происходит благодаря разнице температур и атмосферного давления. Потоки свежего воздуха направляются в помещения силой ветра, выталкивая загрязненные массы наружу.
Для направления организованных потоков применяются воздуховоды. Их размещение закладывается при проектировании. При этом учитывается тип строительных материалов. Например, кирпичная кладка или дерево лучше пропускают воздух, чем бетонные конструкции.
Организация естественной вентиляции
Механическая (принудительная)
Для организации механической вентиляции используются специальные устройства, которые принудительно направляют воздушные потоки. Отличие от естественной – организованное увлажнение, очистка и контроль температурных режимов воздуха. Дополнительно вентиляция снабжается системой фильтрации, пылеуловителем, нагревательным блоком и вентилятором. Весь цикл работ и экономический анализ закладывается на стадии проектирования.
Приточная и вытяжная вентиляция
Системы можно классифицировать по принципу организации вентиляции:
| Тип вентиляции | Описание |
|---|---|
| Приточные | Разновидность механического обмена при помощи организации принудительной вентиляции в частном доме. Загрязненные потоки выводятся наружу при помощи естественного проветривания. |
| Вытяжные | Организация процесса налажена при помощи вытяжных вентиляторов, которые удаляют загрязненные массы. Она устраивается дополнительно к естественному проветриванию. |
В состав приточной вентиляциивходят следующие элементы и оборудование:
- приточные вентиляторы для обеспечения поступления воздушных масс;
- шумоглушители – для погашения шума, который издает агрегат;
- нагреватель – оценить его можно в прохладное время года;
- воздухозаборная решетка – с ее помощью происходит фильтрация воздуха, который поступает с улицы;
- фильтры (тонкой, особо тонкой и грубой очистки) – очищают воздушные потоки от разных примесей;
- клапанызадерживают воздух извне в период отключения системы;
- воздуховоды, по которым проходят потоки воздуха.
Приточно-вытяжная вентиляция
Сбалансированная работа приточных агрегатов с вытяжными способствует обеспечению оптимальной замены загрязненных масс свежим воздухом. Правильная организация процесса должна контролировать обмен потоков и в соседних комнатах.
Организация перемешивания воздуха в помещении и вытеснения потоков наружу является одним из видов таких систем. Воздух с улицы попадает в помещение благодаря диффузорам, перемешиваются с загрязненными воздушными массами. Удаление отработанных потоков происходит при помощи специальных клапанов.
Водораспределитель устанавливается на полу. Свежий воздух поступает с улицы, в помещении он направляется вверх, вытесняя собой загрязненный. Отработанный удаляется через вентиляционный решетки, которые установлены на потолке.
Организация приточно-вытяжной системы
Преимущества и недостатки
Установка фильтров в приточном канале позволяет очищать входящий воздух
К преимуществам вентиляции принудительного типа относят:
- независимость от погодных условий и гарантированный приток свежего и вывод отработанного воздуха;
- возможность изменения режимов работы путем их точной настройки;
- обеспечение системы воздухом, очищенным от посторонних примесей, пыли и микроорганизмов;
- допустимость подогрева поступающих воздушных масс в зимний период.
Также важно отметить возможность применения в принудительных системах эффекта рекуперации, позволяющего сократить затраты на обогрев и отопление помещений. Перечисленные преимущества не исключают наличия недостатков у этого способа вентиляции
Принудительная вытяжка имеет следующие минусы:
- большие затраты на обустройство системы;
- сложность проектирования, монтажа и последующего обслуживания;
- потребность в регулярном проведении технического освидетельствования системы и регламентных работ (включая замену изношенных элементов);
- повышенная шумность в комнатах во время эксплуатации вентиляции.
Кроме того, недостатком этих систем считается зависимость от электроснабжения.
Правила ухода за установкой
Вентиляционные каналы подлежат регулярной очистке
Сооруженная своими руками вентиляция прослужит хозяевам долгие годы, если своевременно проводится ее профилактика. Уход за вентиляционным оборудованием зависит от его состава и места расположения. В дорогих кухонных вытяжках, например, потребуется периодически менять фильтры, а обслуживание бюджетных моделей сводится к их промывке под теплой водой.
Чтобы избежать поломок вентиляторов, их следует не реже раза в месяц очищать от пылевых наслоений и мелких частиц мусора. Болтовые соединения периодически проверяются на прочность и при необходимости подтягиваются. Грамотное и своевременное обслуживание вентиляционного оборудования является надежной гарантией длительных сроков его эксплуатации.
Вентиляция в квартире
Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.
Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.
Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.
Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.
Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества
В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа
Вентиляторы разделяются на радиальные и осевые, каждый из которых отличается максимальным напором (давлением, что важно при работе в сети трубопроводов) и максимальной производительностью
Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.
Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.
В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.
Также при использовании механической приточной системы можно добиться:
возможно заказать проект вентиляции квартиры, который будет учитывать все особенности жилья; можно рассчитать сеть таким образом, чтобы сделать подачу и вытяжку воздуха из заранее определенных точек, без привязки к каналам в стенах; в приточных установках возможно использование любого набора фильтров, который позволит осуществить фильтрацию до необходимого уровня, что особенно важно в загрязненных современных городах. Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором
Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки
Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.
Виды, их отличия – цены
Для того чтобы в вашем доме либо офисе постоянно был комфортный микроклимат и свежий воздух, то для этого устанавливается приточный осевой вентилятор. Данный вентилятор делиться на такие виды:
- Вентилятор крышный осевой — используется в системах вытяжной вентиляции, который устанавливается: на крышах кафе, ресторанах, гаражей и других производственных помещений. Крышный вентилятор служит для того, чтобы удалять воздух из помещения непосредственно через крышу. Так как крышные вентиляторы устанавливают на крышах зданий, то они должны максимально быть защищены от внешней среды: дождя, снега, сырости и влаги.
- Оконный вентилятор – устанавливается в часть проёма окна в помещении с повышенным уровнем влажности. Предназначенный данный вентилятор для удаление воздуха из помещения (без воздуховодов). Преимуществом вентилятора является его компактность и лёгкость в обслуживании. В большинстве случаев оконный осевой вентилятор изготавливают из высококачественного пластика бежевых и белых тонов. При работе осевого вентилятора вибрация на окна не распространяется, так как данная модель оснащена антивибрационной прокладкой.
- Форточный вентилятор – устанавливается в форточку, предназначаемый для улучшение микроклимата в помещении. Форточный вентилятор оснащён автоматическими жалюзями.
- Настенный осевой вентилятор – чаще всего устанавливается на кухне, санузле и офисном помещении. В отдельных случаях осевые настенные вентиляторы крепятся в отверстиях вентиляционных шахт в подвесных потолках.
Приточный вентилятор в ванной комнате
В каждое современное здание в соответствии строительных норм должен поступать очищенный свежий воздух. Для этого устанавливается приточный вентилятор с фильтром. На сегодняшний день приточные вентиляторы оснащены системами фильтрации, способные очистить поступающий воздух от: грязи, пыли, мелких насекомых и запахов.
Купить приточные вентиляторы вы сможете согласно ниже перечисленным ценам:
- Вентилятор осевой настенного типа «FE031-4DQ-OC-A7», цена от 11 481 рублей;
- Вентилятор осевой настенного типа «FE050-SDQ-4F-A7», цена от 14 814 рублей;
- Крышный вентилятор «TFSR 160» EC, цена от 16 232 рублей;
- Крышный вентилятор «DVN 355DV», цена от 49 177 рублей;
- Вентилятор настенный осевой оконный «Dospel EF 200AS», цена от 2 800 рублей;
- Настенный вентилятор с увлажнителем воздуха «AOX Mist Fan MF 095H», цена его от 22 000 рублей;
- Вентилятор осевой канальный «FE050-VDF-4I-V7», цена его от 177 77 рублей.
к меню
Расчет, монтаж и цены
style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>
Чтобы правильно подобрать и рассчитать систему приточной вентиляции, нужно уделить внимания нескольким основным аспектам:
- Знать общую производительность вентиляционной системы.
- Знать максимальную мощность вентилятора, который создает давление в системе.
- Скорость подачи воздушной массы по воздуховодам и допустимый уровень шума.
- Знать мощность калорифера.
Установка приточного вентилятора
Этапы монтажа приточного вентилятора (системы):
- Перед монтажом приточной системы вентиляции требуется проверить на исправность все вентиляционные шахты в помещении, где устанавливается приточный вентилятор.
- После того, как в стене нанесена разметка, прорезаются отверстия под воздуховоды.
- Снаружи дома крепится специальная рама, на которую устанавливается оборудование приточной системы вентиляции.
- После того, как оборудование приточной системы вентиляции закреплена к стене, к ней подсоединяются воздуховоды.
- Оборудование можно подключать к сети.
Если установка приточной системы вентиляции произведена не правильно, то могут возникнуть следующие проблемы:
- Присутствует сильный шум в воздуховоде и система сильно вибрирует;
- Попадание посторонних предметов в вентиляционную систему;
- Отсутствие притока воздуха;
- Попадание холодного воздуха в зимний период.
Система приточной вентиляции
Цены на монтаж приточной системы вентиляции:
- Установка приточной системы вентиляции до 500 м³/ч от 28 00 рублей;
- Установка приточной системы вентиляции 20000 м³/ч — 50000 м³/ч от 102 000 рублей;
- Установка приточно-вытяжной системы вентиляции 20000 м³/ч — 50000 м³/ч от 184 000 рублей;
- Установка радиального вентилятора 20000 м³/ч — 50000 м³/ч от 23 000 рублей;
- Установка канального/осевого вентилятора 20000 м³/ч — 50000 м³/ч от 28 000 рублей.
к меню
Как располагать систему стеновой приточной вентиляции
Каждое устройство приточной вентиляционной системы должно располагаться с учетом особенностей его функционирования.
Клапан
Стеновые воздушные клапаны размещают на расстоянии 30 см от ближайших оконных рам и далее. При меньшем расстоянии после обмерзания клапана начнутся обмерзание стены и образование конденсата на окне.
В зимнее время из приточного клапана будет поступать холодный воздух, поэтому расположение этого устройства должно быть таким, чтобы на людей в помещении не дуло (например, на уровне верхней трети стены).
Рекуператор
По аналогии с клапанами рекуператоры размещают на уровне голов или поверх голов находящихся в доме людей. Настоятельно не рекомендуется располагать эти устройства рядом с кроватями. В отдельных случаях агрегаты монтируют на стене на расстоянии 5– 0 см от потолка, углов и оконных рам.
Рекуператор — теплообменник специальной конструкции.

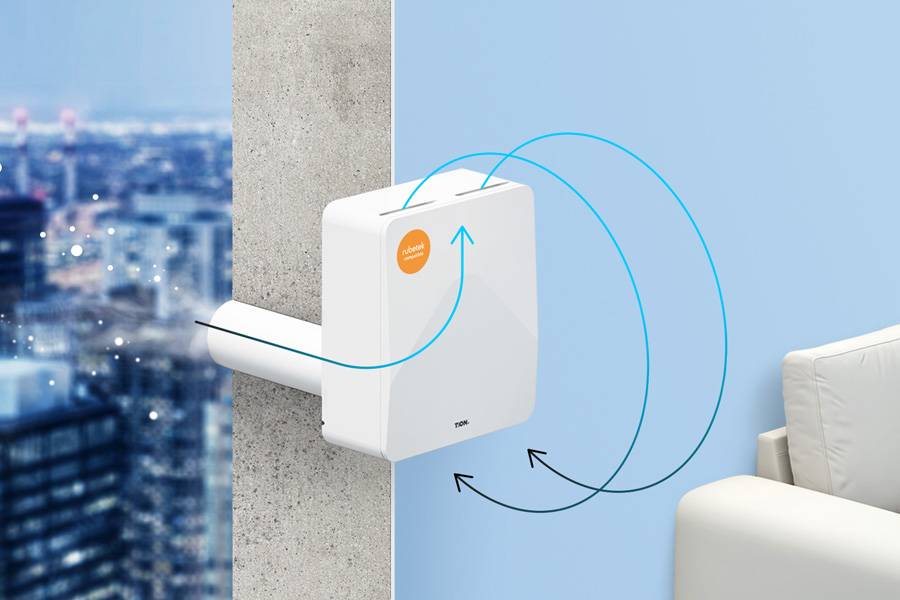

Проветриватели
На блоке проветривателя имеются отверстия, через которые воздух проникает в помещение. Поэтому блок проветривателя располагают с учетом того, где они находятся.
Если устройство не имеет встроенного подогревателя, его размещают рядом с батареей, но не вплотную к ней. Так выходящая из проветривателя холодная воздушная среда будет смешиваться с теплой.

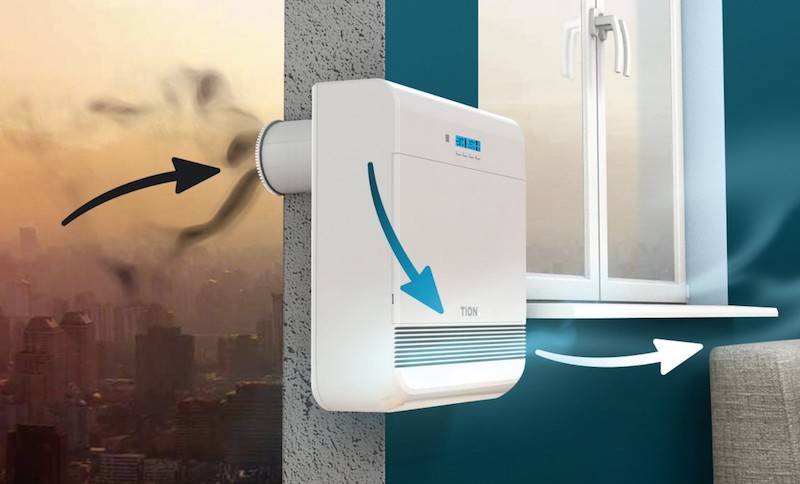

Бризер
Этот аппарат управляет температурой поступающего воздуха автоматически при помощи встроенного климат-контроля и управляется с пульта дистанционного управления или со смартфона, поэтому может устанавливаться на любой высоте. Единственные ограничения – 5 см от потолка и от углов и 30 см от ближайшего окна.
В отличие от предыдущих устройств, бризер не располагается напротив вытяжки. Воздух, выходящий из этого прибора, должен распространяться по комнатам, а не дуть в вытяжные отверстия.
Что делать, если клапан обмерзает
Во время сильных морозов конденсат, выпадающий на сильно охлажденных поверхностях клапана, превращается в иней.
Если естественная вытяжка не работает, может появиться конденсат.
Это может происходить по нескольким причинам:
- Естественная вытяжка не работает и не удаляет водяные пары из помещения.
- Система отопления в квартире не рассчитана на установку приточных клапанов.
- Клапан установлен неправильно (слишком близко к окну, далеко от батареи) или недостаточно утеплен.
- Клапан занавешен плотными шторами, из-за которых вдоль стены образуется холодное пространство.
