Принцип устройства амперметра

Измерение тока. Амперметр.

И начнем мы с измерения тока. Прибор, используемый для этих целей, называется амперметр и в цепь он включается последовательно. Рассмотрим небольшой примерчик:

Как видите, здесь источник питания подключен напрямую к резистору. Кроме того, в цепи присутствует амперметр, включенный последовательно с резистором. По закону Ома сила тока в данной цепи должна быть равна:

I = \frac{U}{R} = \frac{12}{100} = 0.12

Получили величину, равную 0.12 А, что в точности совпадает с практическим результатом, который демонстрирует амперметр в цепи

Важным параметром этого прибора является его внутреннее сопротивление r_А

Почему это так важно? Смотрите сами – при отсутствии амперметра ток определяется по закону Ома, как мы и рассчитывали чуть выше. Но при наличии амперметра в цепи ток изменится, поскольку изменится сопротивление, и мы получим следующее значение:. Советуем изучить — Классификация систем управления по алгоритму функционирования

Советуем изучить — Классификация систем управления по алгоритму функционирования

I = \frac{U}{R_1+r_А}

Если бы амперметр был абсолютно идеальным, и его сопротивление равнялось нулю, то он бы не оказал никакого влияния на работу электрической цепи, параметры которой необходимо измерить, но на практике все не совсем так, и сопротивление прибора не равно 0. Конечно, сопротивление амперметра достаточно мало (поскольку производители стремятся максимально его уменьшить), поэтому во многих примерах и задачах им пренебрегают, но не стоит забывать, что оно все-таки и есть и оно ненулевое.

При разговоре об измерении силы тока невозможно не упомянуть о способе, который позволяет расширить пределы, в которых может работать амперметр. Этот метод заключается в том, что параллельно амперметру включается шунт (резистор), имеющий определенное сопротивление:

R = \frac{r_А}{n\medspace-\medspace 1}

В этой формуле n – это коэффициент шунтирования – число, которое показывает во сколько раз будут увеличены пределы, в рамках которых амперметр может производить свои измерения. Возможно это все может показаться не совсем понятным и логичным, поэтому сейчас мы рассмотрим практический пример, который позволит во всем разобраться.

Пусть максимальное значение, которое может измерить амперметр составляет 1 А. А схема, силу тока в которой нам нужно определить имеет следующий вид:

Отличие от предыдущей схемы заключается в том, что напряжение источника питания на этой схеме в 100 раз больше, соответственно, и ток в цепи станет больше и будет равен 12 А. Из-за ограничения на максимальное значение измеряемого тока напрямую использовать наш амперметр мы не сможем. Так вот для таких задач и нужно использовать дополнительный шунт:

В данной задаче нам необходимо измерить ток I. Мы предполагаем, что его значение превысит максимально допустимую величину для используемого амперметра, поэтому добавляем в схему еще один элемент, который будет выполнять роль шунта. Пусть мы хотим увеличить пределы измерения амперметра в 25 раз, это значит, что прибор будет показывать значение, которое в 25 раз меньше, чем величина измеряемого тока. Нам останется только умножить показания прибора на известное нам число и мы получим нужное нам значение. Для реализации нашей задумки мы должны поставить шунт параллельно амперметру, причем сопротивление его должно быть равно значению, которое мы определяем по формуле:

R = \frac{r_А}{n\medspace-\medspace 1}

В данном случае n = 25, но мы проведем все расчеты в общем виде, чтобы показать, что величины могут быть абсолютно любыми, принцип шунтирования будет работать одинаково.

Итак, поскольку напряжения на шунте и на амперметре равны, мы можем записать первое уравнение:

I_А\medspace r_А = I_R\medspace R

Выразим ток шунта через ток амперметра:

I_R = I_А\medspace \frac{r_А}{R}

Измеряемый ток равен:

I = I_R + I_А

Подставим в это уравнение предыдущее выражение для тока шунта:

I = I_А + I_А\medspace \frac{r_А}{R}

Но сопротивление шунта нам также известно (R = \frac{r_А}{n\medspace-\medspace 1}). В итоге мы получаем:

I = I_А\medspace (1 + \frac{r_А\medspace (n\medspace-\medspace 1)}{r_А}\enspace) = I_А\medspace n

Вот мы и получили то, что и хотели. Значение, которое покажет амперметр в данной цепи будет в n раз меньше, чем сила тока, величину которой нам и нужно измерить

С измерениями тока в цепи все понятно, давайте перейдем к следующему вопросу, а именно определению напряжения.

Приборы для измерения силы тока

Амперметр – это устройство для определения силы как постоянного, так и переменного тока в электрической цепи. Исходя из предназначения приборов для определенных величин тока, различают амперметры, миллиамперметры и микроамперметры.

В зависимости от принципа действия и особенностей применения, различают следующие виды амперметров. Рассмотрим детально их специфику и основные параметры:

аналоговые амперметры, в которых предусмотрена магнитоэлектрическая система. Они производятся на базе катушки из тонкой проволоки, вращающейся между магнитными полюсами. В процессе прохода тока через катушку она фиксируется под воздействием вращающего момента, значение которого пропорционально величине тока. В устройстве предусмотрена специальная пружина, которая препятствует повороту катушки, а упругость пружины пропорциональна углу вращения. При установлении баланса данные моменты выравниваются, а стрелка устанавливается на значении, пропорциональном величине тока на данный момент.

Преимуществом аналоговых приборов является то, что нет необходимости в обеспечении независимого питания для определения результата, поскольку в процессе измерения используется питание непосредственно электроцепи, которая замеряется. Также плюсом выступает повышенная чувствительность. Среди минусов следует назвать длительное время для фиксации стрелки в устойчивом положении.

электромагнитные – разработаны в виде механизмов с зафиксированной катушкой, по которой проходит ток. Также предусмотрено несколько сердечников на оси. Приборы предназначены для фиксации измерительными щупами постоянного тока. Элементами устройств являются измеритель и шкала с промаркированными делениями.

Несомненными плюсами такого типа приборов является возможность измерения силы переменного и постоянного тока, а также удобство использования. Недостатками считаются низкая чувствительность, вследствие чего они используются в сферах, где нет необходимости в сверхточных показателях;

электродинамические приборы – их принцип действия базируется на взаимодействии магнитных полей напряжения, протекающего по зафиксированной и вращающейся катушками. В устройствах применяется одновременное и попеременное включение катушек, использоваться прибор может при повышенных частотах до 200 Гц. Приборы обладают чувствительностью к посторонним магнитным полям, поэтому измерения не отличаются высокой точностью, причем замеры рекомендуется проводить в отдалении от прочих источников магнитного поля;
ферродинамические – являются одними из наиболее современных и используемых типов амперметров, поскольку практически не реагируют на прочие магнитные поля и отличаются прочностью. Элементами устройства выступают замкнутый магнитопроводник из ферромагнитного материала, сердечник в основании и зафиксированная катушка. Основная сфера использования приборов такого вида – оборона и комплексы обеспечения безопасности, поскольку они обеспечивают высокую точность полученного результата измерений;
цифровые амперметры – современные модернизированные устройства, имеющие высокую популярность благодаря удобству использования и точности показателей. Благодаря устойчивости цифрового мультиметра к внешним условиям, температуре и изменениям давления, его можно использовать в условиях вибрации и тряски. Также они подлежат использованию в горизонтальном и вертикальном положениях, что не отражается на точности результата.

Смотрите это видео на YouTube

Полученные данные в цифровом виде позволяют отслеживать и контролировать показатели автоматически даже при отсутствии оператора.

Разбираясь в вопросе, для чего нужен прибор амперметр, следует отметить, что его ключевой и единственной функцией является измерение силы постоянного и переменного тока на конкретном участке электрической цепи. На основании полученных данных можно делать научные выводы, а на практике приборы применяются для повышения эффективности и производительности различных устройств на основании полученных данных.

Амперметры широко используются на промышленных предприятиях, осуществляющих выработку и распределение электро- и тепловой энергии

Также предназначение прибора немаловажно в сферах:

электролаборатории;
автомобилестроительная отрасль;
точные науки;
строительная сфера.

Также приборы широко используются в быту. К примеру, специалисты, занимающиеся ремонтом автомобилей, замеряют при помощи амперметра значения электропотребления различных устройств.

Готовый ДТ MLX91206

Кумулятивная схема, где используется тончайший слой ферромагнитоструктуры или ИМС. Последний выступает в качестве коммутатора магнитполя, обеспечивая тем самым, высокое усиление и наладку эквивалентности шумосигнала. Более актуален этот вариант ДТ для измерения постоянно-переменного напряжения до 90 кгц с изоляцией омического свойства, что характеризуется незначительными внедряемыми потерями и малым временем отклика.

Схема включения датчика тока MLX91206

Кроме того, из преимуществ можно выделить простоту сборки и маленькие размеры фюзеляжа.

ДТ MLX91206 – это регулятор, который пока удовлетворяет спрос в автопромышленности. Помимо этого, ДТ этого типа применяется в других источниках питания: для защиты от перегрузки, в двигательных системах и т.д.

Чаще всего ДТ на микросхеме MLX91206 применяется в гибридных автомобильных системах, как автоинверторы.

Интересно и то, что датчик этот оснащен качественной защитной системой от перенапряжения, что позволяет использовать его в качестве отдельного регулятора, интегрированного к кабелю.

Принцип функционирования датчика подобного типа основан на преобразовании магнитполя, возникаемого от токов, проходящих сквозь проводник. Схема не имеет верхнего ограничения измеряемого уровня напряжения, так как выход и его параметры в данном случае зависят от проводникового размера и непосредственной дистанции от ДТ.

Что касается отличий этого типа ДТ от аналогичных:

Скорость аналогового выхода, которая выше (этому способствует ЦАП 12 бит).
Наличие программируемого переключателя.
Надежная защита от переплюсовки и перенапряжения.
Выход ШИМ с разрешением АЦП 12 бит.
Большущая полоса пропускания, параметры которой равны 90 кГц и многое другое.

Статья в тему: Принцип работы топливной системы двигателя: бензин&дизель

Одним словом, ДТ этого типа является компактным и эффективным датчиком, изготовленным по технологии Триасис Холл. Технология подобного типа считается классической и традиционной, она чувствительна к плотности потока, который приложен четко параллельно поверхности.

Уникальное решение для измерения больших величин тока

Измерения, которые удается провести с помощью готового датчика, изготовленного по технологии Триасис Холл, делятся на измерения небольшого напряжения до 2 А, тока средн. величины до 30 А и токов до 600 А (больших).

Рассмотрим подробнее возможности этих измерений.

Малые токи измеряются с помощью датчика за счет повышения параметров магнитполя через катушку вокруг ДТ. В данном случае чувствительность измерения будет обусловлена габаритами катушки и кол-вами витков.
Токи в диапазоне до 30 А или средние токи измеряются с учетом допустимости напряжения и общей рассеиваемости мощности дорожки. Последние обязаны быть довольно толстыми и широкими, иначе непрерывной обработки среднего тока достичь не удастся.
Наконец, измерение больших токов – это использование медных и толстых дорожек, способных приводить напряжение на обратной стороне печатной платы.

Расчет и изготовление шунта

Амперметр M367 имеет максимальный предел измерения тока 150 А. Очевидно, что при определении таких величин силы тока задействовано внешнее шунтирующее сопротивление. Освобожденный от влияния шунтирующего элемента прибор приобретает свойства миллиамперметра с максимальным показанием силы тока 30 мА.

Основные понятия и формулы

Значение суммарной величины тока I распределяется между шунтирующим резистором (Rш, Iш) и изм. прибором (Rа, Iа) и находится в обратно пропорциональной зависимости сопротивлению этих участков.

Электросопротивление ответвления измерительной цепи: Rш=RаIа / (I-Iа).

Для умножения масштаба измерения в n раз следует принять значение: Rш=(n-1) / Rа, при этом показатель n=I/Iа — коэффициент шунтирования.

Расчет шунтирующего звена

Для расчета шунта микроамперметра можно воспользоваться данными об измерительной головке прибора: сопротивление рамки (Rрам), величина тока, которая соответствует максимальному отклонению индикаторной стрелки (Iинд) и наибольшее значение прогнозируемой шкалы измерения тока (Imax). Максимальным измеряемым током примем значение 30 мА. Значение Iинд определяется экспериментальным путем. Для этого последовательно включается в электрическую цепь переменный резистор R, шкала индикатор и измерительный тестер.

Перемещая ходунок резистора R, следует добиться максимального показания стрелки на шкале индикатора и зафиксировать показания Iинд на тестере. Вследствие опыта известны величины Iинд = 0.0004 А и Rрам=1кОм (также измеряется тестером), этого достаточно для дальнейшего расчета сопротивления шунта микроамперметра (индикатора) по формуле:

Rш=Rрам * Iинд / Imax; получаем Rш=13,3 Ом.

Длина проводника

Выбрав материал для изготовления и зная величину его удельного сопротивления, необходимо рассчитать длину токовой части шунта.

Согласно соотношению: Rш=p*J/S,

где: p-удельное сопротивление, J-длина, S- площадь поперечного сечения проводника, подбираются геометрические параметры медного провода (p=0.0175 Ом*мм2 /м).

Величину площади можно рассчитать из формулы, вооружившись предполагаемым значением диаметра:

S=3.14*d2/4.

Тогда искомая величина будет равна:

J=R*S/p.

При диаметре проводника d= 0.1 мм, подставив значения получается длина:

J=0.45 м.

Расчет шунта для амперметра постоянного тока определил такие выходные данные:

максимальный ток измерения — 30 мА;

материал проводника — медная жила 0.1 мм в диаметре длиною 0,45 м.

Для удобства и упрощения расчетов относительно шкал измерительных приборов используют онлайн-калькулятор.

Устройство амперметра

Расчет теплопотерь дома: онлайн калькулятор

В основе устройства амперметра, также как миллиамперметра – взаимодействие между двумя элементами при прохождении электрического тока. В зависимости от того, что измеряет амперметр, используются свои варианты устройств. Замер сил разного типа тока предполагает особое строение и чувствительность. Существует несколько категорий:

Магнитоэлектрические. В основе лежит подвижная катушка, закрепленная на оси между двумя магнитными полюсами.
В электромагнитных амперметрах используется сердечник, отодвигаемый на пропорциональное силе тока расстояние.
Термоэлектрические. Ключевой элемент – термопара, припаянная к проводке. Величина нагрева по мере подачи тока разной величины трансформируется в показатель его силы, после чего выводится на дисплей.
Электродинамические. Подвижная и неподвижная катушки. В быту малоприменимы из-за высокой чувствительности к магнитным полям. Применяются для точных измерений либо в демонстрационных целях.
Ферродинамические. Самые точные и дорогие из механических приборов. Благодаря замкнутому проводу, не реагируют на внешние магнитные поля.
Цифровой. Используется интегратор, преобразующий величину тока в цифровой эквивалент. От его типа и настройки зависит то, как работают амперметры. Различают несколько классов точности по погрешности измерений.

Несмотря на разницу в конструкции, в основе всех механических приборов лежит общий принцип действия.

Подключение

Далее рассмотрим 2 варианта замера силы тока: для цепи с переменным и постоянным напряжением. Перед тем как подключить измерительное устройство, нужно вспомнить, что любой амперметр имеет очень низкое собственное сопротивление. Измерять силу тока без нагрузки со стороны стороннего элемента нельзя

Это особенно важно при работе с переменным напряжением. Все инструкции будут даны на примере цифрового мультиметра в режиме замера силы тока

Переменный ток

Для того чтобы замерить силу переменного тока необходимо:

Перевести переключатель мультиметра в режим замера силы переменного тока.
Выбрать наибольшую величину.
Красный измерительный щуп подключить в гнездо «10–20 А», в зависимости от типа прибора.
Черный щуп вставить в гнездо «COM».
К трансформатору подключить провод питания (запрещено включать в розетку).
К клемме «+» от трансформатора подключить один контакт контрольной лампы.
Второй контакт от лампы соединить с красным измерительным щупом тестера.
Черный измерительный щуп соединить со второй клеммой трансформатора.
Подать на трансформатор напряжение.

Амперметр покажет значение потребления контрольной лампой в амперах. Подключать измерительные щупы без лампы строго запрещено.

Переменный ток также можно измерить при помощи токоизмерительных клещей. Для этого необходимо:

Вынуть из гнезд контрольные щупы.
Перевести тестер в режим замера силы тока.
Обхватить клещами жилу провода.

Амперметр выдаст значение потребления.

Постоянный ток

Для замера постоянного тока также используется параллельное подключение тестера. Далее необходимо:

Перевести прибор в режим замера силы постоянного напряжения.
Красный измерительный щуп вставить в гнездо «mA».
Черный оставить в гнезде «COM».
Выбрать наибольший параметр замера в миллиамперах.
Вход «минус» измеряемого прибора подключить к клемме «минус» аккумулятора.
Вход «+» прибора подключить к черному измерительному щупу.
Красный измерительный щуп соединить с клеммой «+» аккумулятора.

Таким образом можно узнать пороговое потребление прибора или устройства, работающего от постоянного напряжения.

Чем отличается Вольтметр от Амперметра – описание, фото, таблица сравнения

Электрический ток может иметь силу и напряжение. Эти характеристики разные и поэтому измеряются разными приборами. Выясним, как они называются и в чем между ними принципиальное отличие.

Определения амперметра и вольтметра

Амперметром называют устройство, определяющее силу тока.

Вольтметром называют прибор, с помощью которого узнают напряжение электрического тока.

Сравнение амперметра и вольтметра

Каждое из двух устройств используется для измерения определенных данных при исследовании электрического тока. Из названий приборов сразу понятно, что они замеряют: амперами исчисляется сила тока, в вольтах – напряжение. Однако принцип работы у амперметра и вольтметра один и тот же. Во время замера происходит взаимодействие двух полей – электрического и магнитного. Стрелка на табло отклоняется и фиксирует показатели.

Тем не менее, есть моменты, указывающие на разницу между амперметром и вольтметром. И связаны они с уровнем внутреннего сопротивления, которое создается при измерении силы тока или напряжения. В амперметре внутреннее сопротивление находится на предельно низком уровне. Его в конструкции устройства создает шунт – а по факту низкоомный резистор. Во время работы амперметра шунт берет на себя нагрузку от источника электричества и тем самым обеспечивает максимально точное определение силы тока.

У вольтметра, напротив, добавочный внутренний резистор создает повышенное внутреннее сопротивление – и таким образом показатели напряжения тока имеют минимальное искажение от действительных значений.

Еще один факт, определяющий, в чем разница и отличие амперметра и вольтметра, можно обнаружить при подключении устройств к электрической цепи. Способы подключения разные. Так, для работы амперметра необходимо последовательное подсоединение, а прямого подключения к источнику питания или выводным контактам допускать нельзя. Это может привести к короткому замыканию или выходу из строя измерительного устройства.

В работе с вольтметром прямой контакт допустим

Создается параллельное подключение к элементам цепи, но при этом важно не спутать полярность. Клемму вольтметра с (+) подсоединяют к электрическому проводу с (+), а «минусовой» провод от источника тока следует стыковать с соответствующей клеммой вольтметра (-)

Таблица выводов

Амперметр	Вольтметр
Измеряет силу тока	Фиксирует параметры напряжения тока
Внутреннее сопротивление ниже, чем в измеряемой цепи	Внутреннее сопротивление выше, чем в измеряемой цепи
Последовательное подключение к цепи	Параллельное подключение к электрической цепи
При измерении источник питания отключается, прямой контакт с ним недопустим	Подключается напрямую к источнику тока

Описание амперметров

Уже более ста лет область применения гальванометра – исследование электрических сетей, его функционал ограничен небольшим пределом измерений. Чтобы исследовать высокие показатели, не разрушая обмотку, механические элементы аппарата, добавляют «шунт», обеспечивающий пониженное сопротивление. Он располагается параллельно со схемой устройства, через него проходит значительная часть электронов. Это соединение элементов дало начало новому инструменту, известному как амперметр.

Число проходящих через шунтирующее соединение электронов пропорционально общему их количеству в системе, это позволяет зафиксировать экстремальные показатели без разрушения оборудования. Амперметр получил свое название от одноименной единицы измерения.

Чтобы обнаружить электричество в сети ниже 1 А, используют милли, микро, нано или пикоамперметры, в зависимости от величины.

Работа аппарата основана на принципе электромагнетизма, утверждающем, что любая заряженная частица, которая проходит через провод, создает вокруг него магнитное поле.

Устройство всегда устанавливается последовательно с элементом, в котором необходимо провести исследование

Важно заметить, что влияние внутреннего напряжения, сопротивления прибора должно быть минимальным

Шкала и схема амперметра переменного тока

На схеме видны элементы, отвечающие за уровень напряжения. Распространенными считаются варианты с последовательным подключением резисторов. Максимальное падение напряжения происходит на обмотке.

Схема элемента

Интересно! Диоды используются кремниевого типа, они отвечают за стабильность показаний.

Также на схеме показана дополнительная обмотка изоляции. За катушкой трансформатора идут конденсаторы. Кремниевый диод служит для защиты показаний. В сложных схемах амперметр используется с выпрямителями.

Выше описано понятие прибора переменного тока. Рассказана сфера применения, особенности устройств. Показан принцип работы и преимущества конкретных приборов.

Разновидности амперметров тока

Существует два типа устройств, для измерения силы тока, два вида амперметров тока.

Тип первый и тип второй.

Тип первый – аналоговый (он же стрелочный амперметр).
Тип второй – цифровой.

Тип первый – стрелочный амперметр тока, выглядит он вот таким образом:

Система этого амперметра тока магнитоэлектрическая.

В составе устройства постоянный магнит, внутри которого вращается катушка из тонкой проволоки.

В момент подачи тока катушка направлена на поле при действии момента вращения.

Причём величина момента является пропорциональной силе тока. Имеется в устройстве и специальная пружина, которая в момент подачи тока является неким препятствием для вращающейся катушки. Момент упругости пружины в свою очередь пропорционален углу закручивания.

Измерение силы тока происходит таким образом, что при уравновешивании вышеописанных моментов стрелка и показывает искомое значение, равное силе тока, силе воздействия.

Чтобы увеличить предел измерения необходимо параллельно амперметру установить шунт. Резистор, определённой величины, которая рассчитана заранее. Такое устройство названо – резистор шунтирующий.

Для точных измерений с резистором в цепи необходимо придерживаться простых правил. Если в цепи действует измерительный прибор – вольтметр, то входное сопротивление необходимо делать немного больше у самого прибора. В случае работы с амперметром ситуация другая и входное сопротивление прибора следует сделать меньше. В противном случае, если не придерживаться таких правил измерение окажется неверным, и некорректными окажутся показания амперметра. Вся измерительная техника всегда была разработана с учётом неких особенностей и грамотное и правильное использование только залог успешного измерения и результата в целом.

Плюсы аналогового амперметра:

– не нуждаются в независимом питании;

– удобны в отображении информации;

– имеется винтик, на большинстве моделей, который корректирует точность измерения.

Минус тоже есть, но он всего один:

– небольшая инертность стрелок может заставить несколько секунд ожидать результаты измерений.

Тип второй – амперметр тока цифровой. В его составе АЦП (аналого-цифровой преобразователь).

Именно он преобразует силу тока в данные цифровые, что в дальнейшем можно видеть на дисплее устройства.

Огромное отличие таких видов амперметров только в том, что нет стрелки и нет инертности. Результаты измерения можно видеть сразу на дисплее. Разные виды амперметров тока выводят информацию на экран с различной скоростью. Современные виды к тому же и малогабаритны.

Существуют также виды, которые измеряют силу тока переменного напряжения и измеряющие силу тока постоянного напряжения.

Но это не значит, что при отсутствии амперметра для измерения переменного тока Вы не сможете её измерить.

Измерить можно, и поможет вот такая схема:

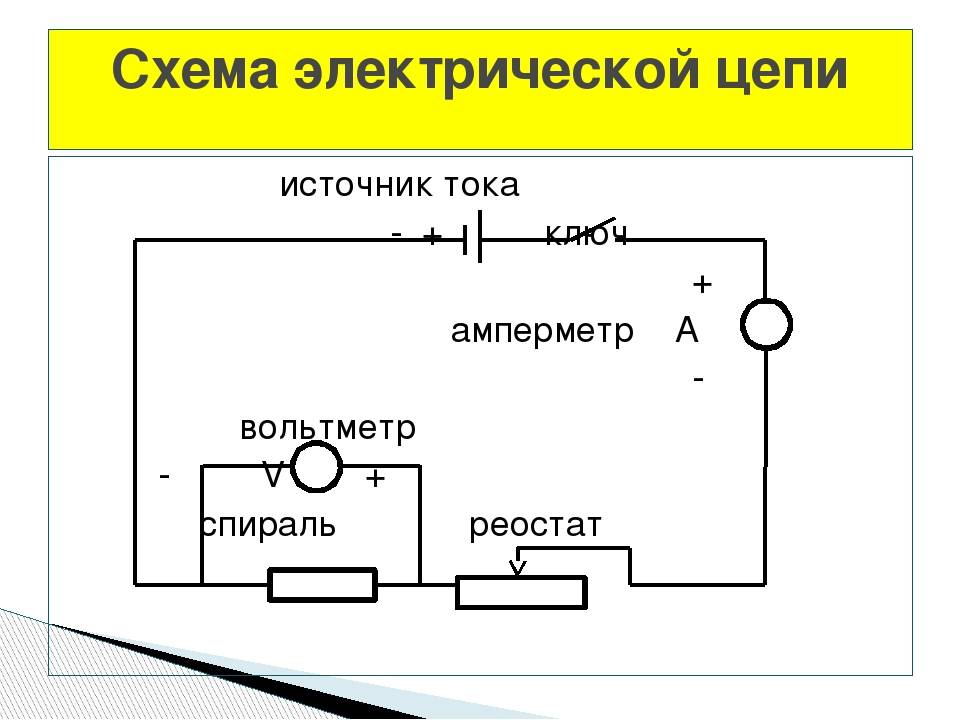

Вот схема для измерения силы тока амперметром:

Для чего контролировать ток заряда в аккумуляторе

Применение измерительного прибора можно рассмотреть на примере типовой технологической операции. Обслуживаемый автомобильный аккумулятор заражают по специальной методике. Устанавливают и поддерживают величину тока на уровне 10% от указанной в паспортных данных емкости. Это предотвращает чрезмерно активное выделение взрывоопасных газов. Продолжительность процедуры (24 часа и более) подразумевает необходимость дополнения прибора средствами автоматического отключения.

Как подключить амперметр «ТК-1382» к зарядному устройству

С помощью приведенных сведений можно самостоятельно выбрать подходящий прибор, выполнить измерения, собрать схему шунтирования. На стадии предварительной подготовки следует уточнить предполагаемый рабочий диапазон, условия эксплуатации. При покупке рекомендуется изучить официальные инструкции производителя.

Какой амперметр лучше

Оборудование используется в разных условиях, найти универсальный тестер – сложно. Хорошие позиции у профессиональных амперметров, но для бытового применения не требуется дорогостоящий инструмент. По этим причинам команда VyborExperta.ru рекомендует лучшие устройства в своих категориях и в зависимости от сферы регулярного применения

Советует обратить внимание на следующие модели:

Digitop AVM-1 – для комплектации электрощитка дома;
TDM Electric – для работы с трехфазными электросетями;
IEK – бюджетное решение для постоянного контроля за силой тока;
Atorch – универсальный помощник в быту;
Aideepen – для автомобилистов.

Все модели, представленные в обзоре, достойны занять место в электрощитке дома или в домашней мастерской, но только тестеры, выдающие стабильно точные показания являются лучшими в своих категориях.

Микросхема СА3162Е

А для опроса, то есть, последовательного переключения, используются общие анодные выводы. Кроме того шунт можно сделать не только из медного провода.
Они помогут человеку, не сильно увлекающемуся радиоэлектроникой, самостоятельно определить, к примеру, время, на которое хватит зарядки аккумулятора от фотоаппарата. И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.
Лыжин Р. Эту величину, как правило, указывают в процентах.
Отличаются разметка и сопротивление индукционной катушки. Но в автомобиле напряжение редко бывает более 18V больше 14,5V уже неисправность.
На первой картинке показано, как подключается амперметр последовательно. И редко опускается ниже 6V, разве только падает до нуля при полном отключении. Применение измерительных трансформаторов позволяет расширить пределы измерения приборов, то есть появляется возможность измерять большие напряжения и токи при помощи низковольтных и слаботочных приборов. В контактном исполнении обеспечивается повышенная чувствительность.

Общие сведения о приборе

В этой публикации рассказано о том, как подключить амперметр правильно, выполнить необходимые операции в безопасном режиме. Естественно лишь те, которые, так или иначе, занимаются созданием генерацией и дальнейшим потреблением электрической или тепловой энергии. Отличия вольтметра от амперметра Для начала давайте просто разберем этимологию слов.

Налаживание цифрового вольтметра и амперметра В общем-то оно совсем несложное. Важным моментом является то, что измеряемый ток сильно зависит от общего сопротивления цепи. Я это делал с помощью мультиметра. На этом основные виды амперметров можно считать исчерпанными.

На первой картинке показано, как подключается амперметр последовательно. Регулируя напряжение на выходе источника, резистором R5 настраиваем калибровку прибора так, чтобы его показания совпадали с показаниями мультиметра. В домашних условиях он приносит не меньше пользы. С переменными показателями уместнее работать при помощи индукционных, детекторных устройств.
Шунтирование амперметра. Самодельное зарядное устройство для автомобильного аккумулятора

Измерительный прибор амперметр – что это и как лучше выбрать

Измерение тока. Амперметр.

Популярные модели

Приборы для измерения силы тока

Готовый ДТ MLX91206
