Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции
Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.
Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом
Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000оС. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.
Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).
Подготовка и установка потолочной проходки
Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.
Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.
Так выглядит проходка потолка в готовом виде
Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).
Узел прохода кровли из минерита. Он полностью готов к использованию
Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.
Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето
Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).
Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки
Проходной узел: устройство и габариты короба
Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).
Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.
Короб для прохода дымохода через потолок для установки печи в парной
Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.
Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.
Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.
Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.
ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл. Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной
Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени
Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.
Потолок в бане и дымоход. Фото СтройДом
Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.
А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).
А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:
- радиус керамической трубы + изоляция + 13 см;
- радиус керамической трубы + 25 см;
- радиус трубы + 38 см;
- радиус трубы + 50 см.
ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях. Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы
Крышки больше размеров короба
Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.
Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.
Организация прохода
В большинстве случаев, для сооружения дымоходов используется специальная сэндвич труба. Она представляет собой конструкцию из двух труб разного диаметра, вложенных одна в другую. Между ними, прокладывается негорючий теплоизолирующий материал. Внешняя оболочка изготавливается из тонкого металла, а внутренняя часть – из более толстой стали.
Проход через потолок такого сэндвич дымохода осуществляется точно также, как и обычной трубы. Разве что работы по обустройству проходного узла будет немного меньше. Можно воспользоваться как готовым решением, уже сделанным на фабрике, так и самостоятельно собрать необходимый узел.
В любом случае, необходимо предварительно подготовить место, где будет осуществляться монтаж всего устройства. В перекрытии вырезается квадратное отверстие, со стороной около 45 сантиметров. Такого размера достаточно, чтобы провести через него стандартный дымоход.
Сам потолочный узел для прохода, необходимо выложить снаружи и изнутри теплоизолятором, способным выдерживать высокие температуры. Наиболее популярна для таких целей специальная базальтовая вата.
По размеру квадратной части узла, на потолке наносятся ориентировочные линии. Проем должен располагаться строго над патрубком печи. Само отверстие выпиливается чуть меньшего размера, чем соединительная квадратная пластина. Необходимо оставить такой зазор, чтобы имелась возможность прикрепить ее к перекрытию саморезами. Готовый проем выкладывается тем же теплоизолирующим материалом, что и узел прохода.
В это отверстие нужно вставить готовый узел для проверки всех соединений. Перед тем, как вывести дымоход через потолок и окончательно его закрепить, нужно убедиться в вертикальности положения трубы и нахождении ее точно по центру проема.

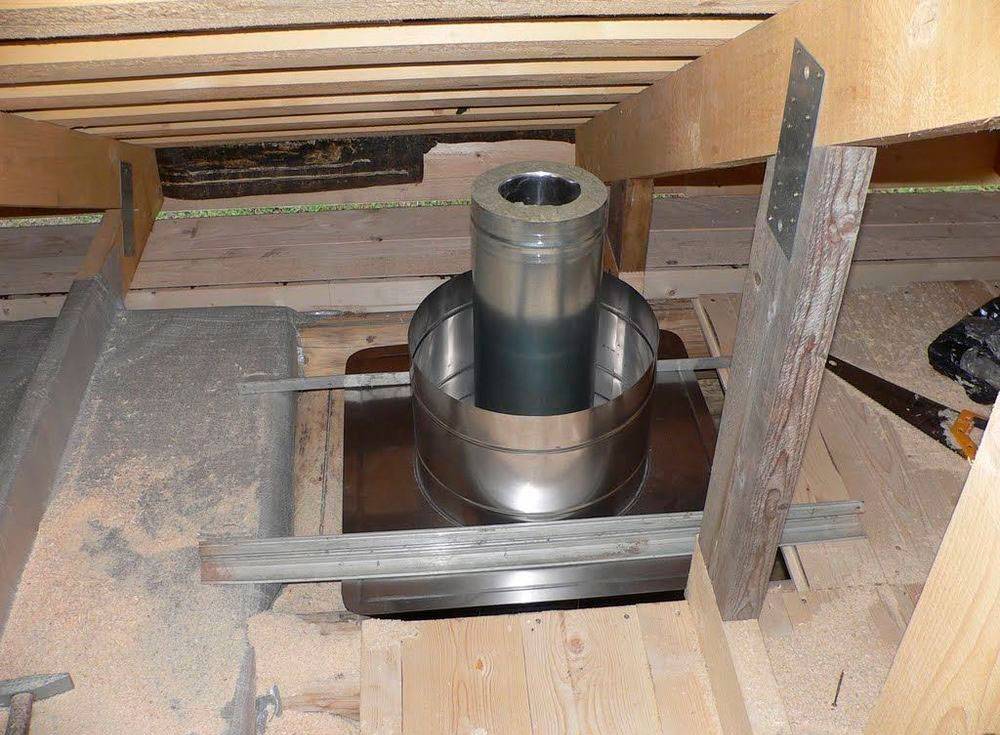

Если посмотреть со стороны верхнего этажа или чердака, то можно увидеть, что в проходном узле остались пустоты. Они заполняются негорючим теплоизолятором. Можно использовать керамзит, глину или остатками базальтовой ваты. Главное – заполнить пустоту очень плотно.
Чтобы иметь более полное представление о том, как выглядит вся сборка в разрезе и как выглядит проход для дымохода через потолок, можно посмотреть на представленный далее чертеж.
На схеме показаны основные элементы дымохода и проходного узла, а также – части перекрытия, через которые осуществлялся проход. Через кровлю, трубу проводят похожим образом. Единственным отличием станет отверстие в квадратной металлической плите – оно будет не круглым, а овальным, так как располагаться будет под наклоном.
Дымоход: разновидности труб
Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:
- кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
- металл;
- керамика;
- стекло.
Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте — керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:
- аустенитная AISI 310 и 310S;
- аустенитная AISI 316 T L;
- аустенитная AISI 321;
- аустенитная AISI 304;
- с добавлением марганца AISI 201-202;
- ферритная AISI 409;
- ферритная AISI 430.
На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.
Сам ролик вот:
Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше — доверяем автору видео.
Самостоятельное строительство печных труб
Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.
Труба модульная
В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.
Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.
Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.
Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.
Насадной стальной дымоход
Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.
При этом нужно учитывать, что:
- Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
- Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
- Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
- Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.
Монтируют металлическую насадную конструкцию поэтапно:
- Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
- Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
- Соединяют оба колена.
- Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.
Коренная кирпичная труба
Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.
Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.
Особенность сооружения:
- Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
- Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
- Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.
Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.
Внешний дымоход
Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.
У внешних конструкций имеются особенности:
- в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
- место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
- трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.
Правила безопасности
Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:
- Необходимо соблюдение расстояния большего, чем 380 мм до легко воспламеняющихся предметов, защищенных изоляцией;
- Минимальное расстояние до легко воспламеняющихся предметов без изоляции должно быть более 500 мм.
В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.
В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.
Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.
В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.
Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.
СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.
Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.
Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.
Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.
Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.
Виды дымоходов для бани
Существует два принципиально разных вида дымохода:
- Внутренний (классический). Трубу выводят через потолок помещения и крышу.
- Внешний, который в нашей стране получил широкое распространение не слишком давно. При устройстве этого вида дымоотвода трубу выводят через стену, основная ее часть ведется по улице.
Внутренний дымоход
Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.
Рекомендуем ознакомиться: Как правильно заменить трубы в системе канализации
Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.
Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.
Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.
Установка ППУ своими руками
Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.
Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.
При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.
Проход кирпичного дымохода через деревянное перекрытие
Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.
Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.
При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.
Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.
Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.
Герметизация стыков
Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.
Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.
При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.
Видео-совет – узел прохода трубы дымохода через деревянное перекрытие
Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.
Для чего применяется
ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.
Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.
Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.
