Схема правильного монтажа электропроводки в частном доме своими руками
Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.
Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:
- крыльцо (I);
- тамбур (II);
- санузел (III);
- помещение для стирки (IV);
- прихожая (V);
- жилые комнаты (VI);
- кухня (VII);
- кладовая (VIII);
- веранда (IX).
В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:
- силовой ящик (1);
- квартирный щиток (2);
- одно- или двухламповый светильник (3);
- штепсельная розетка с защитным контактом (4);
- однополюсный выключатель (5);
- кнопочный выключатель (кнопка) для звонка (6);
- звонок (7);
- фонарь (8);
- штепсельная розетка без защитного контакта (9);
- штепсельная розетка с выключателем (10);
- сдвоенный выключатель (11);
- многоламповый светильник с раздельным включением ламп (12).
В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.
Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.
Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.
Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.
Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

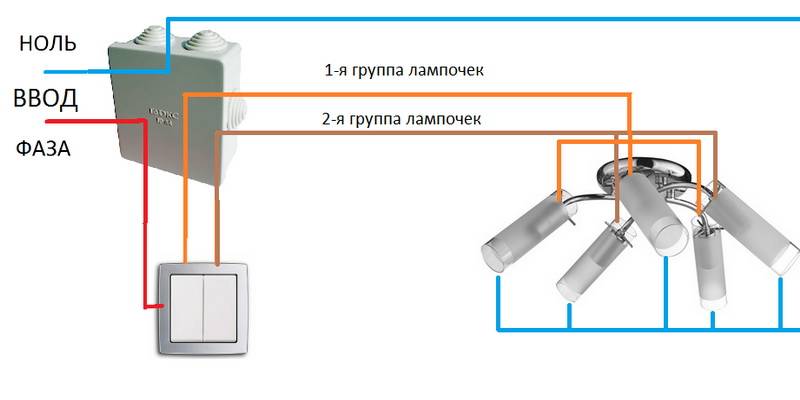

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.
Выбор и расчет вводного кабеля
Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.
Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.
Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.
Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:
Расчет тока теплового расцепителя
Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.
Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | Четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
Монтаж электропроводки
Электрика в доме – монтаж
После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности. Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения). На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку. Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.
Электрика в доме – щит освещения На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда. Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену. Теперь можно приступать непосредственно к монтажу. Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу – заземляющие, а между ними стоят автоматы.
Дальше заводится внутрь кабель и оставляется не подключенным потому, что к щиту распределения его имеет право монтировать только сертифицированный электрик с соответствующим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя). Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.
Открытый вариант монтажа
Электропроводка в доме своими руками: открытый монтаж
Монтаж открытой проводки выполняется в следующей последовательности:
- Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров.
- Монтируем коробки распределения, розетки и выключатели. Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем.
- Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ – 3*2,5 провода.
- От ламп и выключателей к распредкоробу ведем ВВГ – 3*1,5 кабель.
Электропроводка в частном доме своими руками
Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO. ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) – снизу. Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.
Разводка скрытой проводки
Электропроводка в доме своими руками: скрытая проводка
В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку. Подрозетники и распределительные коробки устанавливаются в проделанные ниши. По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.
Сроки осуществления технологического присоединения
В течение 4 месяцев сетевики должны решить задачу, как провести электричество на участок. При условии, что в планах энергетической компании нет мероприятий по реконструкции или строительству новых объектов:
- входящих в перечень инвестиционных программ энергетической компании или смежных организации;
- производящих электроэнергию.
Все, что нужно, чтобы провести свет на участок, — оборудование, столбы и иные вспомогательные постройки — устанавливается силами и за счет сетевой организации.
Во всех остальных случаях срок удлиняется до полугода.
Сроки в 4 и 6 месяцев установлены для объектов, расстояние которых от существующей линии не превышает 300 м в черте городе, и 500 м за его пределами. Если указанные условия не соблюдаются, сетевая организация устанавливает сроки, рассматривая каждый конкретный случай в индивидуальном порядке.
Особенности проведения
При проведении требуется быть предельно внимательным
Важно соблюдать ряд рекомендаций:
Если рассматривать сечение кабеля, то 4 миллиметра рассчитывается на длину не более 25 метров
Этот момент важно учитывать. Если расстояние значительно больше, то придется устанавливать промежуточные столбы.
Проводимый провод не должен соприкасаться с какими-либо металлическими составляющими.
Нередко отмечается такая ситуация, что проводка проходит вдоль стен
В таком случае нужно учитывать некоторые нюансы. Проводка должна находиться на расстоянии не менее 75 сантиметров до окон и 1 метра до балкона. При этом важно учитывать возможность раскачивания проводов.
Сквозь стену кабель должен проходить в изоляционной трубе.
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
- Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их) - Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно - Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
Требования к внешней проводке в квартире
Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.
Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.
На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .
При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.
А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:
Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.
Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.
Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.
Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.
Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.
Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.
Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.
Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.
Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.
Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.
Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.
Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.
Требования для электрификации
Рассмотрим требования к объектам, будь то частный дом или земельный участок, при подключении к электросетям за 550 Р.
- Потребление не более 15 кВт. Чтобы запросить больше, нужно подавать другую заявку, и рассчитывать на льготный тариф не стоит.
- Расстояние до ближайшей ЛЭП нужного напряжения не должно превышать 500 метров в сельском населенном пункте и 300 метров — в городском. То есть если от границы моего участка до ЛЭП было бы не 80 метров, а 300 и больше, то я бы не смог подключиться за 550 Р. «Ленэнерго» было бы вправе отказать мне в заключении договора из-за отсутствия технической возможности.
- Заявитель не подключал по льготному тарифу другие объекты в том же районе в предыдущие три года. Это условие ставится для того, чтобы один заявитель, имеющий в собственности ряд объектов, не подключался массово по льготной программе — например, с целью перепродажи мощности.
- Подключение проводится по третьей категории надежности. То есть в случае аварий электричество может пропадать.
Льготный тариф на подключение подразумевает, что ближайшая ЛЭП находится на балансе сетевой организации, а сам участок сети находится на территории сельского или городского населенного пункта.
Если подключаемый участок расположен в рамках коллективных объединений, например садоводческого товарищества — СНТ или дачного — ДНП, то касательно коммуникаций там действует свой регламент. Он утверждается на общих собраниях садоводов. Льготный тариф в этом случае не применяется.
Пошаговая инструкция по монтажу
В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.
Открытая (наружная)
Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .
Для проведения работ по прокладке кабеля можно использовать лестничные лотки, которые представляют собой стальную металлоконструкцию. Их применяют для создания вертикальных, горизонтальных и наклонных кабельных линий.
Чтобы провести в доме открытую электропроводку, нужно:
- Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
- Создать электрическую принципиальную схему
- Использовать плоский провод марок АПРВ, АПР, АППВ
- Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
- Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
- Закрепите распределительные и установочные коробки
- Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
- Смонтируйте в местах, указанных на схеме розетки и выключатели
- Подсоедините к ним провода
Закрытая
Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:
- Разметить стены при помощи разметочного шнура
- С помощью болгарки прорезать в стенах канавки 2х2 см
- Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
- Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
- Прогрунтовать канавки
- Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
- Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
- Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
- Установить выключатели и розетки
Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.
Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:
Установка фурнитуры
В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:
- Ролики-изоляторы: 10-12 сантиметров друг от друга
- Провод витой одножильный – 1 сантиметр от стены
- Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
- Выключатели – от 50 до 150 сантиметров от пола
Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.
Правила подключения
Чтобы осуществить ввод электричества в дом со столба, новые правила для подключения которого требуется знать для соблюдения закона, нужно иметь соответствующие навыки.
Стандартная мощность подключённой сети для ввода в дом на частных участках составляет 4-6 кВт, но если у владельца есть разрешение на строительство индивидуального жилища, то он имеет право на подключение к сети на 15 кВт. Это нужно для удобства использования электрических приборов с высокой мощностью.
Проведение питания должно производиться по проекту, который сделан с учётом технических условий, прописанных индивидуально для участка. Поэтому для подключения электросети с новой мощностью требуется подать заявление в компанию-поставщика энергии и указать нужную мощность (15 кВт) и напряжение (230/400 В). Эти параметры можно получить если посчитать суммарное потребление всех электрических приборов.
В новом техническом условии компания-поставщик должна указать разрешённую мощность, величину сечения кабеля, их марку и тип, а также требования к защите и подключению энергосети к дому.

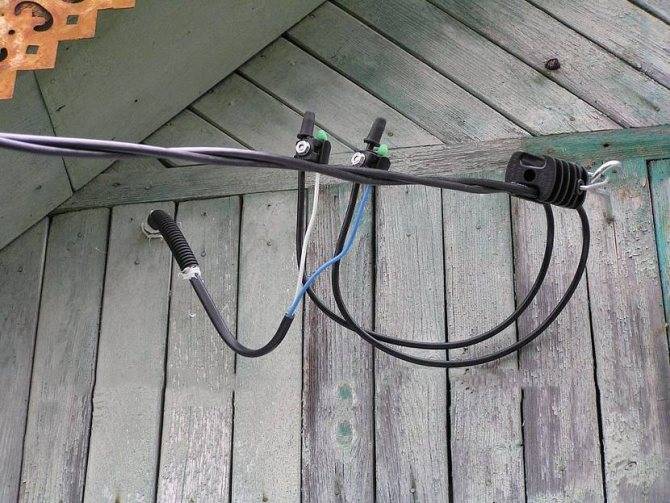

Подсоединение к дому Источник domelectrik.ru
Самостоятельное подключение без согласования проекта и допуска от энергопоставщика повлечёт штраф, но выбирать тип соединения и участвовать в обсуждении выбранных материалов рекомендуется тем, кто в этом хоть что-то понимает. Прокладка кабеля из алюминия запрещена по конструкциям, которые подвержены воспламенению. Поэтому нужно производить замену на медные аналоги.
Расстояние от балкона требуется делать от 1 м для изолированных и от 1,5 м для голых кабелей, а от глухой стены – от 20 см для защищённого и 1 м для провода без покрытия. Также неизолированные воздушные линии электропередач запрещается проводить над строениями в целях соблюдения безопасности.
Схематичное определение расстояния Источник www.allremont59.ru
Как планировать ветки проводки?
От этого щитка и будут отходить все ветви проводки.
Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.
В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.
Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.
Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.
По завершении этого процесса вы будете знать:
- места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
- общую мощность приборов в определенной комнате.
Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.
В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.
От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).
Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.
Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).
Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.
Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.
Добавление защитного устройства в щиток

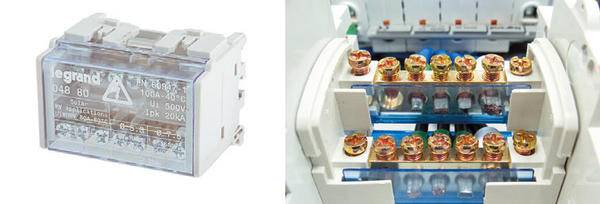

Слева: двухполюсный (L и N) кросс-модуль для шести отходящих линий. Справа: двухполюсный кросс-модуль со снятой крышкой. К верхней шине подведены нейтральные провода, к нижней – фазные
- Провод от нейтральной выходной клеммы вводного устройства;
- Нейтральные провода к установленным устройствам;
- Нейтральный провод к новому устройству;
- Фазный провод к новому устройству (остальные фазные провода не видны).
Слева: ответвления нейтрального и фазного выходов вводного устройства при помощи кросс-модуля. Справа: схема ответвления фазного и нейтрального выходов вводного устройства при помощи кросс-модуля
- Цепь до установки нового устройства;
- Цепь с новым устройством.
Слева: изолированная шинка для трех отходящих линий. Справа: дополнительная изолированная шинка, установленная в специально предусмотренном месте щита
- Марка и сечение провода
- Как правильно выбрать и подключить гибкие провода
- Технические требования для домашней электропроводки
- Как смонтировать открытую электропроводку своими руками
- Монтаж скрытой электропроводки: правила и последовательность
- Как подключить к электричеству деревянный дом
Основные этапы
Как происходит подключение электричества к частному дому своими руками? Процесс электрификации дома можно представить в виде последовательности из нескольких шагов:
Составляется список осветительных приборов и электрооборудования, которое предполагается установить в доме. Мощность каждой единицы, как и место ее установки, должна быть точно известна.
Разрабатывается проект, включающий схему, расчеты и описание всей совокупности технических решений, необходимых для реализации задуманного. На данном этапе подбираются все компоненты системы – от счетчика до проводов и розеток.
Здание подключается к сети электроснабжения.
Устраивается заземляющий контур.
Комплектуется и устанавливается на свое место вводно-распределительный щит.
К месту установки розеток, осветительных приборов и электроагрегатов прокладываются провода и кабели.
Соединение контактов
При этом важно соблюдать правила, обеспечивающие надежность и отсутствие искрения.
Монтаж и подключение розеток и выключателей.
Завершается процесс подключением приборов.
Сколько стоит провести электричество на участок, дом, дачу, гараж
- заявление на подключение (образец подобного документа можно скачать здесь. Это один из примерных образцов заявки, его форма может измениться и уточнить ее лучше у самой компании энергосбыта);
- паспорт. Нужна одна ксерокопия;
- свидетельство о праве собственности. Также копия;
- ИНН (тоже копия);
- список всех устройств с указанием их мощности, которые будут подключены к сети;
- план участка. На нем указывается расположение столбов электроэнергии, а также зарисовывается местоположение трубопроводов газа, воды и канализации. Кроме этого, выделите места, где будут установлены электроразводки;
- расчет потребления.
Сколько стоит провести электричество на дачу?
Точную цену проведения на дачу тоже невозможно назвать, так как она будет зависеть от:
- Расстояния от дачи до столба.
- От региона, в котором вы купили дачу.
- От типа подключения. Вы будете ставить новый столб, чтобы дотянуть линии электропередач или воспользуетесь старым.
- От уровня напряжения. Часто используется 0,4 кВт, однако, если нужно более высокое напряжение, например, вы будете устанавливать на даче мощные приборы для работы, то, естественно, нужно повысить напряжение до 10 кВт, что снова ударит по кошельку.
Сколько стоит?
Понятно, что можно выполнить своими руками, но подключение лучше доверить опытным электрикам. Так, Постановление № 129 от 2011 года говорит, что при мощности до 15 кВт, расстоянии до столба 300 и 500 метров подключение будет стоить 550 рублей.
В том случае, если нагрузка является более высокой, либо расстояние больше, то подключение будет рассчитываться по коммерческим расценкам. Соответственно, в таком случае стоимость будет намного больше.
Так в Московской области подключение 1 кВт мощности приходится платить от 10-и тысяч рублей. Так если нужна мощность 16 кВт, то придется отдать за подключение порядка 160-и тысяч рублей. По коммерческим расценкам будет рассчитываться плата, если в сельской местности расстояние до столба превышает 500 метров, в городской —, 300 метров.
Именно по этой причине необходимо перед приобретением выяснить, где именно располагается ближайший подключенный столб. В зависимости от этого будет варьироваться стоимость подключения. Существует серьезная разница между стандартной суммой 550 рублей и сотнями тысяч.
Иногда происходят ситуации, когда требуется 15 кВт, при этом столб стоит на указанном расстоянии, но все равно просят оплатить работы отдельно. Такого права у компании нет, данные требования незаконны.
Это касается и тех случаев, когда требуется повышение мощности оборудования, модернизация, в этом плане закон для всех является одинаковым. Стоимость подключения при таких условиях будет составлять 550 рублей.
