Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Особенности печей из металла

От металла зависят эксплуатационные характеристики отопительных агрегатов. Поскольку его теплопроводность по сравнению с теплоемкостью намного выше этот материал плохо накапливает тепло. Металл быстро поглощает тепловую энергию, накаляется и в скором времени остывает. Если учитывать данное свойство, можно собрать камин из металла своими руками таким образом, чтобы при минимальной степени прогрева добиться высоких значений.

Самодельные печки из металла в зависимости от особенностей конструкции функционируют по-разному:

1. Камерные. Эти устройства фактически являются обычной «буржуйкой», первые образцы которой появились пару веков назад, но им требовалось большое количество топлива. Потом их конструкцию усовершенствовали – поместили в нее колосник с поддувалом, укоротили дымоход до 2,5 –3 метров и утеплили его. Особенность агрегата заключается в том, что он саморегулирующийся – при полной протопке пропускной способности дымоходной трубы не хватает для вывода топочных газов, в итоге в горниле возникают завихрения, полностью дожигающие продукты горения. Только потом газы способны пройти по трубе. Поскольку на выходе из дымохода их температура равна около 100 градусов, конденсат отсутствует. Его очищают от сажи раз в год. КПД таких печей достигает 60%.
2. Канальные. В них вместо сложного лабиринта газовых трубок оставлено одно колено. Оно разделяет топочную и дожигательные камеры. Посредством отверстия в конфорке на варочной панели или регулируемого воздушного дросселя поступает вторичный воздух, обеспечивающий дожигание топочных газов. Поскольку этот процесс осуществляется в одном месте, КПД равен 70-80%. Производительность печи при этом высокая, а эффективность функционирования не зависит от силы тяги или размеров дымохода. Поскольку основное тепло образуется в дожигательном отделении, агрегатом пользуются в двух режимах – пламенном и продолжительного горения. Используют разное твердое топливо, а мощность регулируют не количеством сжигаемых дров или угля, а путем подкручивания дросселя. Чистку дымохода выполняют раз в несколько лет при условии качественной эксплуатации печи. Дожигатель для нее желательно изготавливать из жаропрочной стали, причем в форме корыта. Корпус делают из обычной стали, имеющей толщину не меньше 4 миллиметров, а варочную поверхность из чугуна или толстой 8 – 10-миллиметровой стали. Плиту желательно сделать съемной, поскольку со временем ее нужно будет заменить, так как она прогорит.
3. Колпаковые. Печи долгого горения работают в режиме тления, в результате чего появилась возможность сделать период теплоотдачи более продолжительным. Он может составлять от нескольких суток при использовании дров и от 10 до 30 дней для каменного угля. Если применять упрощенную схему подобной печи, в ней топливо будет тлеть непосредственно у поверхности, куда попадает кислород. Топливо в процессе пиролиза расщепляется на летучие компоненты, которые, поднявшись вверх, сгорают в колпаке, обеспечивая 60% тепла. С целью увеличения данного показателя на печь можно поместить газовую рубашку, где газы будут догорать. Как показывает практика, в результате КПД такой печки может достичь 80%, а иногда и больше. Если выбор сделан в пользу данной конструкции агрегата, необходимо помнить некоторые нюансы. Не смотря на то, что такая печь из железа для дома может функционировать на разном твердом топливе, наибольший эффект от ее работы достигается при растопке тем его видом, для которого она изначально предназначалась. При этом применяемое топливо должно быть сухим, а догружать его до момента полного сгорания предыдущей закладки не рекомендуется. В дымоходе печей продолжительного горения всегда образуется большое количество токсичного конденсата, поэтому нужно создать условия для его безопасного слива. Чтобы изготовить корпус агрегата, можно задействовать большой газовый баллон или использованную железную бочку.
4. Масляно-пиролизные. Они известны как печки на отработке. Этот экономичный вариант пользуется большой популярностью среди печников – самоучек. Принцип функционирования агрегата несложен. Заливают в бак отработку, потом поджигают и подают кислород через воздушный дроссель, в результате горение не будет сильным, но для испарения масляного топлива его будет достаточно. Пары от отработки поступают вверх в отсек в форме трубы, имеющей перфорированные стенки, через которые проникает воздух. В процессе горения пары направляются в дожигатель с перегородкой, задерживающей оксиды азота в определенной температурной зоне до тех пор, пока они не распадутся и не начинают выделять тепловую энергию.

Расчёт основных параметров

Кирпичи

Чтоб сделать расчёт требуемого количества материала для дачной печи, можно воспользоваться нижеприведённой схемой, на которой обозначены кирпичи в каждом ряду кладки. На изображении видно, что ширина и длина будущей постройки, одинаковы, поэтому конструкция печи будет иметь квадратную форму.

Небольшой размер конструкции удобен для возведения на даче

Согласно установленным нормам одинарный красный кирпич имеет размеры 250х120х65 мм.

Стандартный размер материала

Зная эти параметры нетрудно рассчитать длину и ширину постройки. Подставим значения: 250+250+120=620 мм — размер одной из сторон печи.

Для возведения печи потребуется 300 кирпичей без учёта повреждённого материала.

Фундамент

Строительство кирпичной печи для дачного участка требует установки фундамента. Для этого применяют плитное основание. Длину и ширину фундамента необходимо делать на 150–200 мм шире параметров печи, а его толщина должна составлять не менее 150 мм. Подставим значения: 620+200=820 мм — это длина одной из четырёх сторон основания.

Имея эти параметры несложно рассчитать площадь основания печи. Для этого нужно применить формулу нахождения площади фигуры, которая выглядит так: S=a², где «а» — это размер сторон исследуемой фигуры. Подставим значения:820·820=672400 мм² или 0,6724 м².

Чтобы узнать, сколько потребуется бетонной смеси для заливки основания необходимо воспользоваться геометрической формулой определения объёма куба, которая выглядит следующим образом: V=h, где «h» — длина, ширина и высота фундамента. Подставим значения: 0,82·0,82·0,15=0,10086 м³.

Арматура

Бетонное основание печи необходимо армировать металлическими прутьями толщиной 10–12 мм. Для этого арматуру скрепляют в виде решётки, с ячейками размером 10х10 см. Чтобы рассчитать, сколько погонных метров арматуры потребуется для изготовления армирующей сетки, необходимо определить, сколько прутьев нужно для ширины и длины конструкции. Так как каждый прут расположен на расстоянии 10 см друг от друга, нужно длину основания разделить на ширину ячейки: 0,82:0,1=8,2 штуки.

Также необходимо учитывать, что потребуется смесь для кладки кирпичей.

Фундамент имеет квадратную форму, поэтому и перпендикулярная сторона решётки будет иметь аналогичное количество прутьев. Сложим эти значения: 8,2+8,2=16,4 штук арматурных прута. Теперь установим общую длину металлических прутьев: 16,4·0,82=13,448 погонных метров арматуры, округлим до 13,5 м.

Необходимые материалы и инструменты

При изготовлении и установке металлической печи потребуются следующие инструменты:

1. Совковая и штыковая лопата.
2. Молоток.
3. Кирка.
4. Ёмкости для воды, бетонного раствора и кладочной смеси.
5. Бетоносмеситель.
6. Строительный уровень.
7. Измерительная рулетка.
8. Большой угольник.
9. Отвес.
10. Сварочный аппарат.
11. Угловая шлифовальная машина.
12. Напильник.
13. Шнур.

Также понадобятся следующие материалы:

1. Бетонная смесь марки М 300 или М 400.
2. Арматурные прутья для изготовления укрепляющей решётки для фундамента.
3. Гидроизоляционный материал — рубероид или толстый полиэтилен.
4. Кладочная смесь или глина.
5. Асбестовый шнур.
6. Камни (дунит, жадеит, кварцит, нефрит, талькохлорит, хромит)
7. Для изготовления конструкции печи из стальных листов потребуется:

• 1 лист толщиной 3 мм, размером 60х60 см;
• 4 листа, по 3 мм — 100х60 см;
• 1 лист для колосниковой решётки — 60х60 см, толщиной 12 мм;
• 1 лист для перегородки топочной камеры — 60х60 см, толщиной 3 мм;
• труба сечением 150 мм, с толщиной стенок — 8 мм;
• 4 уголка длиной по 10 см, с шириной полей по 5 см.

Достоинства

• Металл довольно прочный, но и более податливый материал, позволяющий придавать ему любую форму. Способен выдерживать большие перепады температур и жёсткие нагрузки при эксплуатации изделия.
• Стоит отметить высокий КПД металлической печки, достигающий 95%.
• Теплопроводность металла высока, соответственно довольно быстро происходит прогрев печи и нагревание помещения.
• Прочность металла с убавлением толщины только растёт в отличие от керамики.
• Вес печи на порядок, а иногда и более, ниже чем каменной или кирпичной, что в свою очередь, позволяет отказаться от устройства громоздкого монолитного фундамента.
• Низкая себестоимость производимого тепла (у металлических печей в 10–20 раз ниже, чем у кирпичных) ещё один плюс в копилку достоинств этого вида печей.
• Немаловажным фактором является транспортабельность такой печки и простота монтажа на месте, нужно только подвести дымоход.
• За ненадобностью её легко убрать на хранение до следующего отопительного сезона.

Типичные схемы ракетных печей

1 – Вертикальная топка соединена с дымоходом отрезком трубы, что удлиняет путь горячего воздуха от топки до выходного отверстия. Соединяющий участок может быть использован в качестве варочной панели.

2 – Вертикальная топка, расположена рядом с трубой, позволяет достаточно быстро нагреться всей конструкции.

3 – Топка, закрепленная к трубе под углом, делает более удобной закладку топлива.

4 – Две вертикальные топки, расположенные по бокам трубы, имеющей больший размер в сечении. Такая конструкция поможет намного быстрее нагреть емкость с содержимым, установленную сверху на специальную подставку.

Все ракетные печи имеют примерно одинаковый принцип работы. Он заключается в том, что при первичном сгорании топлива, заложенного в бункер-топливник, образовавшиеся газы, имеющие значительный энергетический потенциал, дожигаются в вертикальном участке трубы. Для этого сделан специальный канал вторичного воздуха, который обеспечивает его подачу, своеобразный «подсос», непосредственно к основанию вертикальной трубы. То есть, ракетная печь в этом плане определенным образом напоминает работу пиролизной энергетической установки. В результате на выходе из печи, в верхней ее части, достигается максимальная температура, которую можно использовать для подогрева воды или приготовления пищи.

Сверху трубы в самой простой конфигурации печи монтируется стационарная или съемная насадка — для установки емкости с водой или иной посуды.

Большим преимуществом ракетной печи можно назвать ее экономичность, так как для достижения необходимого результата вовсе не нужно большого количество топлива. Для того чтобы она качественно функционировала, часто бывает достаточно горсти сухих щепок или даже сухой травы.

Видео: демонстрация возможностей походной ракетной печи «Робинзон»

По тому же принципу работает и ракетная печь, устанавливаемая для отопления помещений. Эта конструкция известна с давних времен, и была традиционной для в домах многих восточных народов.

Выбор правильного места и установка железного камина

Схема устройства камина.

Поиск места под камин, своими руками выполненный, является первоочередной задачей. Как и всякий другой, очаг из металла тоже требует для установки большого по площади пространства. Обеспечение регулярного притока свежего воздуха служит гарантом надежной работы металлической конструкции. В качестве вытяжки допускается использовать устройство камина.

Несмотря на меньший вес металлического очага в сопоставлении с кирпичным классическим вариантом, все равно его габариты достаточно внушительны и могут достигать центнера. Поэтому деревянные половицы, на которые была бы установлена кирпичная конструкция, могут попросту не выдержать нагрузки и провалиться. В целях безопасности место под камин рекомендуют укреплять. Устраивать сильный фундамент, как под кирпичный камин, нужды нет, но усилить пол, при этом заменив старые половицы, необходимо. Под печь для изоляции можно постелить лист любого негорючего материала: металла, асбеста и пр.

Правильнее всего начать монтаж очага с устройства подставки. На нее будет устанавливаться массив камина. Подставку можно использовать готовую купленную или сделанную своими руками. Сделать самостоятельно подставку не сложно, нужно лишь обрезать уголки из металла так, чтобы получилась прямоугольная рама на ножках. Ножки рамы нужно крепко прикрутить к полу, а сверху положить и приварить металлический лист, на который будет установлен очаг. Подставка, равно как и воздушное пространство вокруг, должны обеспечивать противопожарную безопасность в помещении.

Наличие дымохода предусматривает металлический очаг, как и классический его аналог. Все перекрытия помещения, через которые пропущена дымоходная труба, должны быть изолированы капитально. Изолируют и стену, расположенную в непосредственной близости с металлическим очагом, на которую прикреплена труба дымохода.

Как и всякий прибор отопления, камин, изготовленный из железа, имеет ряд недостатков и преимуществ.

Недостатками железного камина являются:

1. После прекращения горения печь моментально охлаждается.
2. Прогрев железного корпуса очень велик, что при нечаянном касании открытыми участками кожи к нему может вызвать ожог.
3. Тепло по помещениям распределяется неравномерно.
4. Заготовка дров требует наличия отдельного места, а лучше помещения.
5. На заготовку дров нужно выделять время и энергию.

Преимуществами данной конструкции являются:

1. Быстрое излучение тепла.
2. Поток воздуха, проходящий сквозь топливник, хорошо проветривает пространство, предотвращая влажность и плесень, что очень актуально для помещений, расположенных с северной стороны и почти не обогреваемых солнцем.
3. Возможность монтажа в любой комнате дома.

https://youtube.com/watch?v=68RCwdyKsLw

Изготовление дачной печи своими руками

Чтобы произвести сборку без задержек и трудностей, необходимо следующее.

Проект

Если требуется отапливать гараж или другие второстепенные помещения, то предпочтение отдаётся обыкновенной металлической печи.

Сделать её просто и нагревается аппарат довольно быстро. При этом агрегат не требует много топлива и относится к разновидности сравнительно экономичных самодельных обогревателей. Хозяину не придётся слишком часто тратиться на дрова, чтобы согреться.

Если требуется установить подобное сооружение внутри частного дома или дачи, лучшим выбором считается каминная печь. Она обладает меньшей степенью пожароопасности за счёт огнеупорной облицовки. Изделие способно быстро нагреваться и отапливать помещение. Для печи характерен эстетичный внешний вид, гармонично вписывающийся в интерьер.

Материалы

Необходимо выбрать сырьё для постройки. Как уже упоминалось выше, роль основного строительного материала играют металлические листы толщиной от 5 мм. Подобное условие выполняется, чтобы избежать прогара стенок во время работы печи.

Для обустройства фундамента потребуется цементный раствор и огнеупорный кирпич. Для ножек печи требуются уголки, выполненные из металла, толщина которых составляет не менее 8—10 мм.

Заготавливается труба для дымохода диаметром от 10 см и достаточной длины, чтобы обеспечить выход дымных масс за пределы помещения.

Перед дверцей топки делается специальная площадка, предназначенная для повышения пожарной безопасности. Для организации которой подготавливается металлический лист толщиной от 3 мм.

Качественные материалы позволят агрегату прослужить продолжительный срок и исправно отапливать помещение. При выборе металла предпочтение отдаётся наиболее толстым листам, так как печи свойственно быстро нагреваться.

Место для конструкции

Чтобы подготовить место для печи, как уже упоминалось выше, необходимо ограничить контакт нагревающихся элементов конструкции с деревянными деталями интерьера.

Для предотвращения случайного возгорания на месте расположения сооружения заливается небольшой фундамент, на который в будущем установится сама печь. Для постройки выбирается огнеупорный кирпич и качественный цемент.

Важно! Если правильно выполнить описанные предварительные процедуры, то печь получится сделать быстро и без затруднений и задержек

Процесс изготовления

Чтобы правильно применить заготовленные материалы, стоит придерживаться определённого алгоритма:

1. Взять четыре металлических листа толщиной не менее 8 мм и сварить вместе края, получается куб без дна и крышки.
2. Вырезать проём в одной из стенок. Предназначается для закладки дров, поэтому стоит сделать отверстие побольше.
3. Вмонтировать дверцы топки. Вырезать из металла такой же толщины.
4. Взять другой лист металла, к которому по углам приварить заблаговременно подготовленные стальные уголки толщиной не менее 10 мм, играющие роль ножек для установки конструкции.
5. Приварить дно к корпусу и организовать поддувало для контроля тяги печи в будущем.
6. Сделать крышку печи. Взять металлический лист такой же толщины. В нём вырезать отверстие, к которому будущем приварить трубу, служащую дымоходом.
7. Изготовить площадку перед топкой, выполняющую роль пожарной безопасности. Для этого взять менее тонкий стальной лист и прикрутить к полу под дверцей топки.
8. Произвести жаростойкую облицовку для повышения пожарной безопасности. Этот шаг выполняется по желанию, но его соблюдение понизит вероятность случайного пожара. Что полезным, если печь стоит внутри дачи или частного дома.

Совет. Выполнить описанный алгоритм довольно просто. Со сборкой справится человек, умеющий обращаться со сварочным аппаратом и желающий сэкономить, самостоятельно изготовив обогревающий агрегат, способный быстро отапливать помещение и расходующий небольшое количество древесного топлива.

На изготовление не уйдёт много времени. У человека, имеющего малый опыт в подобных делах, получится соорудить металлическую печь за несколько часов. В любом случае процедура занимает меньший отрезок времени, чем кладка каменного сооружения с большим количеством трудоёмких этапов.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Как сделать буржуйку Логинова своими руками?

Изготовление буржуйки Логинова не требует особых инструментов или материалов. Мастер должен уметь варить, резать и клепать металл, точно придерживаться схемы.

Инструменты

При работе с металлом понадобятся такие инструменты:

• Болгарка для резки металла.
• Сварочный аппарат, сопутствующие к нему средства защиты.
• Пистолет для клепания металла.
• Инструмент для нарезания резьбы разного диаметра.
• Дрель и сверло по металлу.

Материалы

Материалы для изготовления буржуйки Логинова:

• Листы металла толщиной не менее 3мм, общей площадью 1,35м2.
• Железные прутья длиной 45см – 6шт.
• Труба 100мм для дымохода. Длина зависит от высоты помещения.
• Труба 80мм и 30мм для поддувала и отвода.
• Труба 200мм длиной около 10 см для дверцы топки.
• Заглушка 220мм.
• Угол металлический для ножек около 1,2 метра, зависит от задуманной высоты конструкции.
• Заклепки 6шт.

Пошаговая инструкция

1. Порезать металл на нужные куски в виде прямоугольника согласно схеме (выше, в п. Схема и чертеж).

   Приготовьте листовые куски

2. Вырезать в трубах и листе металла для фронтальной части печи отверстия для дверцы топки и поддувала, а также сделать отверстие для трубы дымохода в листе верха.
3. Нарезать резьбу на концах трубы 200мм и 30мм, внутри дверцы топки и заглушки поддувала.

   Сделайте резьбу на трубах

4. В трубе 30мм в районе резьбы просверлить отверстия по кругу в шахматном порядке. Отверстий вне резьбы быть не должно.
5. Сварить поддувало из труб 80мм и 30мм согласно схеме, заварить край трубы на 80мм. Сделать заглушку для поддувала.

   Также поддувало можно модернизировать как на этом фото

6. Сварить листы металла между собой, к отверстиям приварить вывод дымохода, топливную дверцу и поддувало.

   Сварите корпус

   Приварите к этому корпусу остальные детали

7. На стенки печи наварить железные прутья.
8. Поставить печь на ноги, приварив металлический уголок. Ноги уголка разрезать и загнуть как на схеме.
9. Приварить экран. С помощью специального пистолета склепать листы между собой как на чертеже, подогнув лист металла задней части экрана.
10. Наварить трубу дымохода в месте отвода дыма.

    Приварите дымоход

11. Проверить на наличие дефектов, собрать и вывести дымоход на улицу.
12. Совершить пробную топку. Если печь не дымит, имеет хорошую тягу – значит работа окончена. Печь готова к эксплуатации.

Устройство и размеры

Прежде чем начинать сборку печи из металла в баню своими руками, необходимо изучить конструкцию оборудования. Она состоит из нескольких основных элементов:

• трубопровода для вывода газов, выделяемых при сгорании топлива;
• камеры для сгорания дров;
• дверцы топочной камеры;
• бака для нагрева воды;
• колосника, через который сажа ссыпается в зольник;
• зольного ящика;
• дверцы для доступа к зольному ящику;
• каменки, которая может быть расположена внутри оборудования или над ним.

Рассчитать количество строительных материалов проще, если заранее составить чертеж. Оптимальные размеры оборудования:

1. Внешняя каменка. Высота — 80 см. Длина — 50 см. Ширина — 50 см.
2. Внутренняя каменка. Высота — 50 см. Длина — 40 см. Ширина — 40 см.
3. Бак для воды. Объем — до 120 литров.
4. Печь. Длина — 90 см. Ширина — 50 см. Высота — 50 см.

Точные размеры оборудования рекомендуется рассчитывать зависимо от площади банных помещений.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

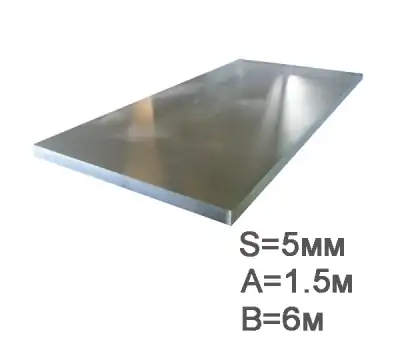

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

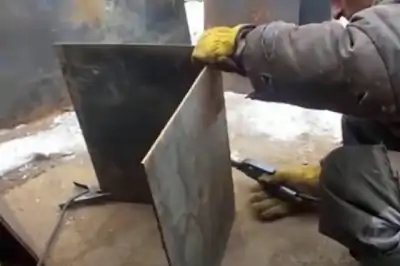

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

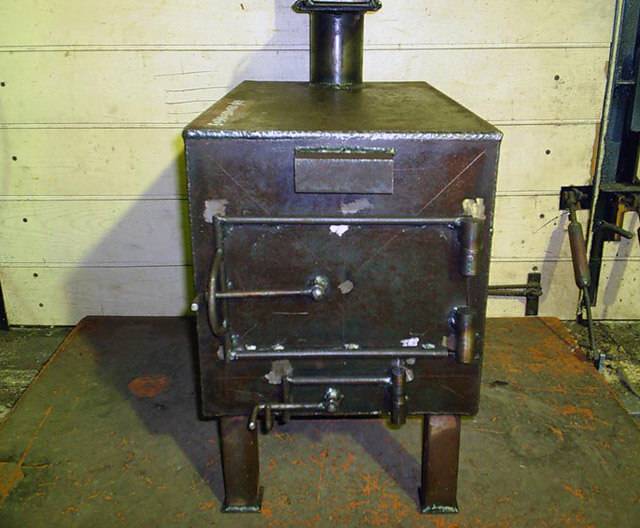

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

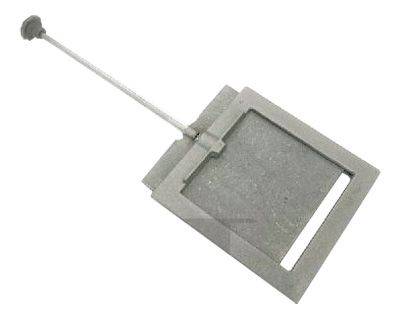

Задвижка для дымохода

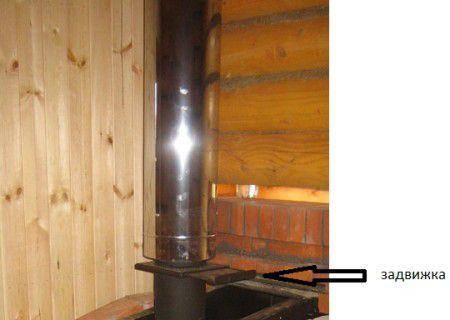

Задвижка — вид 2

Модели печей для дома

Булерьян

Это печь канадского проектирование и сборки. Она достаточно проста в эксплуатации и имеет несложную конструкцию. Основная часть печи (топка) сделана в форме стального цилиндра, толщина которой составляет 5-6 мм. Отверстие для подачи угля (дверь) сделана в торце печи. К основной части примыкают круглые (или прямоугольные) трубы, полые внутри. Эти трубы после прогрева создают необходимый перенос теплого воздуха в нужном направлении.

Решетка для поддержания угля (колосник) сделана на дне топки. Вверху топки находится заграждение, которое делит основную часть печи на две половины. Это сделано для того, чтобы топить можно было как углем, так и газом. Отверстие для выхода дыма находится с обратной стороны от дверцы и совмещается с топкой, благодаря чему осуществляется безопасный выход дыма на улицу.

Печь Бутакова

Прошла тестирование в экстремальных условиях холодного климата, не оправдав ожидания владельцев патента на это изобретение. Эта марка имеет несколько разновидностей. Модели, которые планируется эксплуатировать круглосуточно, усовершенствованы стеклянными заграждениями. Печь потребляет в 12 раз меньше топлива, чем буржуйка, и в два раза меньше, чем обычная кирпичная кладка.

Модель «Студент»

Это происходит по причине того, что в подобной печи топливо не горит, а тлеет (процесс пиролиза). Единственный минус — патрубок дымохода недостаточно герметичен и в процессе перехода пара в жидкость оттуда может капать вода. Существует 6 разновидностей подобных печей. «Гимназист» — самая удобная по габаритам.

Бренеран

Российская модель печи Булерьян. Печь не тяжелая и компактная. Она подойдет как для жилого помещения, так и для гаражного. Тестирование подобной печи осуществлялось в горной местности Таджикистана, где пограничные служебные помещения оборудованы печами подобного типа. Печи Бренеран бывают 5 размеров, мощностью до 35 киловатт.

Теплодар-Матрица

Это удачное соединение конструкции и функциональности. В печах такого типа есть возможность непрерывного 8-часового горения (с одной подачи топлива). Корпус конвекторного отделения создает равномерное нагревание и защищает от негативных излучений. Глубина отделения для вывода дыма и компактность устройства печи экономит площадь и создает дополнительные плюсы при установке — дымоход можно сделать в том направлении, в котором необходимо или удобно. У данного производителя достаточно большой выбор моделей, благодаря чему можно выбрать оптимальный вариант, исходя из потребностей и предпочтений.

Теплодар-Матрица 100

Теплодар-Матрица 200

Подходит, если нужно отапливать помещение площадью до 200 м.кв. Для гаражных помещений лучший вариант — это серия Теплодар Т. Для кухонных площадей идеально подойдет печь каминного типа Вертикаль

Если первостепенную важность имеет равномерное нагревание жилого помещения, лучше выбрать модель Везувий

Термофор

Качественные отечественные печи для обогрева площадей с объемом воздуха от 50 до 250 кубических метров. Мощность подобных печей доходит до 13 киловатт. Подходят для обогрева как жилых, так и не жилых помещений. На некоторых моделях добавлены вентиляторы для более качественного разгона теплого воздуха. Представлено большое количество различных моделей — Ермак, Нормаль, Индигирка, Золушка и др. Эти печи компактны и имеют КПД до 90%. У отдельных моделей присутствуют стеклянные заслонки.

Колосник для печи своими руками

Колосник – это устройство для ротации топлива и поддержания его стабильного горения. При помощи этой детали печи влажное топливо лучше просушивается и интенсивнее горит, выделяя тепло. Само устройство представляет собой решетку, с которой зола при прогорании ссыпается вниз, а верхний слой занимают несгоревшие дрова.

Для изготовления колосника используют жаропрочную сталь, либо чугун. В данном случае выбор чугунного колосника более предпочтителен, т.к. он обладает большей прочностью, более равномерно накапливает и отдает тепло в сравнении со сталью, которая раскаляется моментально и может привести к ускоренному сгоранию топлива.

В зависимости от конструкции колосники делят на монолитные и наборные. Первые подбираются в соответствии с параметрами печи – их нельзя разобрать и подогнать под размер, но сама по себе конструкция является более прочной и стабильной. Вторые, самодельные, собираются как своеобразный конструктор и предпочтительны в случае установки в печь нестандартного размера.

Для установки колосника в топке стесывают уступ, в который кромками укладывают решетки. Следует учитывать тепловое расширение металла, поэтому установку необходимо выполнять с зазором примерно в 5 мм со всех сторон от колосника.

Вмуровывать колосник нежелательно. При тепловой деформации металла вся конструкция печи может нарушиться и даже дать трещину. После укладки решетки в пазы, их плотно заполняют песком.
