Печь шведка своими руками: изучаем чертежи, как делается порядовка печи для самостоятельного строительства

О металле в конструкции шведки

Опытные печники вам с уверенностью скажут: чем меньше металлических элементов будет в конструкции печи, тем лучше для нее и для вас. Но шведы, кои являются создателями описываемой нами конструкции, все же прибегли к использованию металла для того, чтобы укрепить висячую кладку. И их можно понять, ведь арочные своды крайне дорогостоящи, да и без них габариты печи существенно уменьшились. Это объясняется тем, что в те времена, когда была создана печь, в шведских домах были очень низкие потолки, ввиду чего конструкция, оснащенная арками, туда бы попросту не влезла. Использование железа в печи проверялось шведами на протяжении многих лет и это дало некоторые результаты.

А результаты таковы: металлические элементы не должны размещаться впритык и не должны соприкасаться с деталями из кирпича!

Все железные элементы должны окружаться бетонной прослойкой толщиной минимум 6 миллиметров. Сама плита, как уже говорилось, укладывается в специальные выступы, произведенные за счет использования половинок кирпича.

Как начать эксплуатацию печи ?

В заключение – несколько слов об начале эксплуатации. Наша печь шведка своими руками не должна использоваться сразу же, в сыром виде. Поэтому завершить ее строительство нужно перед тем, как начнется длительных теплый период. В противном случае вам придется обсушивать ее электровентилятором в течение двух недель, что сулит лишние финансовые расходы. Как бы то ни было, но нельзя начинать эксплуатацию без такой обсушки. Через две недели начинается такой же по длительности период теплого обсушивания, при которой печь «подкармливается» незначительными порциями антрацита. Затем начинается горячая сушка, при которой температура несколько раз за день поднимается от минимальной до максимальной, и обратно.

Итак, мы с вами рассмотрели, как своими руками сделать шведскую печь, предназначенную для обогрева домов небольших площадей, где очень часто или постоянно проживают люди. Отметим, что традиционная русская печь лишь немного превосходит ее, при этом габариты ее (русской печи) намного большие.

Указания по ведению работ

В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:

1. Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
2. На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
3. Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
4. Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
5. Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
6. Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.

Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

• красный полнотелый кирпич (стандартный) – 870 шт.;
• шамотный камень типа ША-8 – 140 шт.;
• колосники размером 415 х 240 мм;
• панель чугунная варочная 65 х 31 см;
• заслонка 13 х 25 см – 2 шт.;
• дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
• уголок №5 (50 х 50 х 5 мм) длиной 1 м;
• полоса стальная поперечным сечением 50 х 5 мм – 7 м;
• пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода

Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

• Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
• Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
• На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
• Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
• Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
• На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
• Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

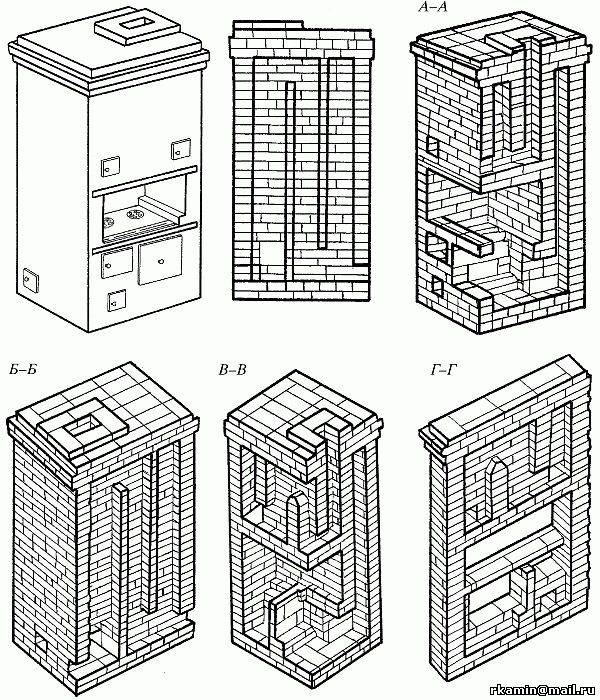

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

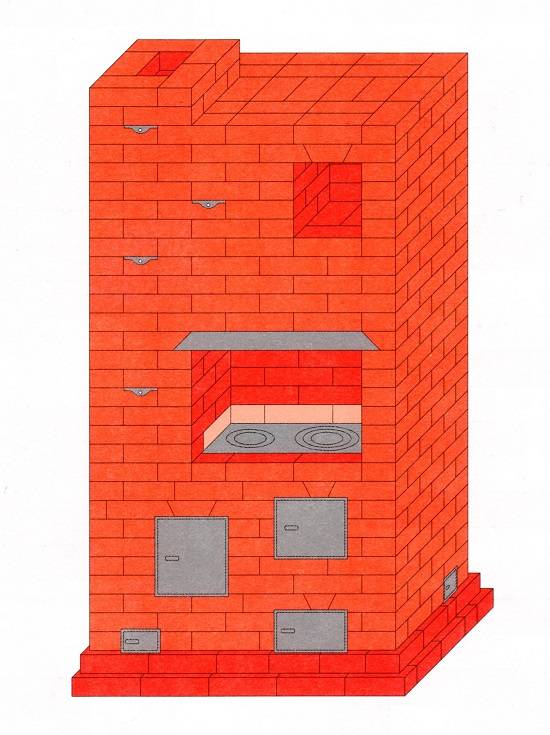

Проект печки с варочной плитой и духовкой

Печь с варочной плитой и духовкой отличается более сложной конструкцией по сравнению с обычной отопительной версией. Согласно чертежам, порядовка кладки печи-шведки, своими руками:

• первый и второй ряд укладки делают, как основой;
• последующую порядовку по 10 уровень устанавливают для духовочной части;
• с 11 по 16 – оставляют пространство для удобства работы во время готовки;
• 17 ряд – перекрытие свода;
• последующие ряды устанавливают так, чтобы духовка долговременно сохраняла тепло — организуют канальную систему теплообмена.

Учитывая чертежи порядовки и описание кладки печи-шведки своими руками, такая версия занимает больше места. Поэтому, перед постройкой, нужно спланировать увеличенное место для сооружения.

Такой вид печи функционален в использовании, он служит как варочной поверхностью, так и местом для нагрева воды, духовкой.

Необходимые материалы и инструменты для строительства печи

Несмотря на все увещевания в сети о том, что нет ничего проще, чем построить печь, перед тем как взяться за дело необходимо трезво оценить и взвесить свои силы. Шведская печь — конструкция не из простых, требующая скрупулёзности и точности исполнения. Нужно хорошо разбираться в чертежах и адекватно читать порядовки. Необходимо правильно замешивать раствор, владеть первичными навыками каменщика. Уметь выдерживать размеры, и класть ровные ряды кирпичей.

Необходимо подготовить все инструменты и материалы для работы. Из инструментов понадобятся:

• мастерок каменщика;
• молоток-кирка, резиновая киянка;
• строительный отвес, бечёвка;
• правило, рейка-порядовка;
• рулетка, угольник, гидравлический уровень, маркер или карандаш;
• лопаты, вёдра.

Для строительства печи потребуется стандартный набор печника-каменщика

Значительно ускорит работу применение электроинструментов — ручной дрели с миксерным венчиком и болгарки с алмазным диском для резки кирпича.

Напыление на диск алмазной крошки позволяет легко резать кирпич

Для приготовления раствора рекомендуется использовать металлическое сито с мелкой ячейкой для просева песка и глины

Очень важно приготовить раствор из правильных материалов. Как уже отмечалось, обычная глина не выдерживает температурных нагрузок, применять можно только шамотную глину

Идеальными считаются белая, голубая или синяя глина, залегающие на глубине 5–8 м. Тем, кто решит заготавливать этот компонент самостоятельно, можно посоветовать искать его на крутых берегах рек или в глубоких вымоинах. Наиболее подходящей будет порода средней жирности, без песчаных включений.

Глину замешивают в строительном корыте и оставляют на несколько дней для достижения необходимой консистенции

Раствор несколько дней замачивают в корыте до тех пор, пока не исчезнут комки и лишняя вода не выступит над поверхностью глиняного ила. После слива избыточной воды раствор должен иметь консистенцию густой сметаны. Если мастерком нанести такой раствор на сухую вертикальную стену, он не будет стекать, а повиснет и застынет в таком положении.

Список необходимых материалов для строительства шведской печи:

1. Красный полнотелый кирпич М-150.
2. Шамотный кирпич марки ШБ-5 (ГОСТ 530–212).
3. Шамотная глина для кладки.
4. Дверцы топочной и зольной камер, заслонки, задвижки.
5. Духовой шкаф с размерами 45х36х30 см.
6. Варочная плита 41х71 см.
7. Чугунная колосниковая решётка.
8. Уголок металлический с размером плеча не менее 4 см и толщиной от 5 мм. Полоски металла такой же толщины. Металлический лист.
9. Асбестовая прокладка в виде шнура. Асбестовый лист для противопожарных разделок.

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

Шведка с лежанкой, как создать?

Печь с лежанкой используется в домах, жилая площадь которых составляет 25-40 кв. м. Такие печи строят там, где климатические условия требуют наличия большого количества тепла в помещениях.

Лежанка шведки имеет достаточные размеры для того, чтобы на ней мог спать человек со средним ростом. Конструкция печки состоит из:

• вьюшки;
• задвижки летнего хода;
• противопожарной разделки;
• варочной плиты;
• колосниковой решетки;
• топочной, поддувальной и прочистной дверок;
• стального крепежа;
• варочной ниши;
• печурки;
• расширительной камеры;
• колпаков;
• каналов зимнего хода (вертикальных, горизонтальных);
• вентиляционной дверцы;
• входа и выхода для дымовых газов из дымооборота в дымник;
• хайла;
• байпаса;
• термокомпенсационных зазоров.

Чтобы создать печку с лежанкой, надо подготовить шамотный кирпич (Ш8, 200 шт.) и красный полнотелый (М200, 600 шт.), мергель (150 кг), песок (подойдет как кварцевый, так и горный) в количестве, достаточном для замешивания раствора до состояния густой сметаны. Также нужно подготовить стальные полосы и уголки (по 5 (50×5 мм) и 0,8 м (шестидесятки) соответственно).

Фурнитура:

• чугунная плита стандартных размеров (710×410 мм);
• дверцы (поддувальная и топочная по 140×250 и 210×250 мм соответственно);
• колосниковая решетка (необходимый размер составляет 250×400 мм).

Задвижки:

• прочистные (5 шт. размером 70×130 мм);
• дымовые (летнего хода/лежаночная, вьюшка размером по 130×260 мм).

Печь с лежанкой строится без духовки. То тепло, которое могло направляться в духовку, проникает в лежанку. Дожигание топлива происходит за счет наличия колпаков.

Благодаря лежанке печка подходит для местностей, которые характеризуются континентальным климатом и сильными морозами. Сооружение такого типа больше пригодно для сухого, чем для влажного климата, поэтому его можно рассматривать как русско-азиатский вариант шведки.

Печь Кузнецова своими руками чертежи порядовки и описание кладки печи

И. В. Кузнецов с 1962 года занимается проектированием, изготовлением и усовершенствованием печей. За это время было изобретено более 150 различных конструкций, каждая из которых стремилась к абсолютному показателю эффективности – 95% КПД. В этой статье мы расскажем, как делать печь Кузнецова своими руками.

Фото 1 Печь Кузнецова

Принципиальная особенность разработки заключается в системе разделения газов на холодный и горячий потоки. За счет уникального колпакового строения печи горячий воздух задерживается внутри, а холодный выводится по отдельному каналу в дымоходную трубу. Учитывая то, что в колпаке поддерживается более высокая температура горения, а тепло распределяется равномерно по корпусу, коэффициент полезного действия достигает своего пика. Для сравнения, КПД обычных печей составляет 30-35%, твердотопливных котлов – 80%, пиролизных – 85%.

Невысокая производительность большинства твердотопливных агрегатов объясняется тем, что теплый воздух выходит вместе с продуктами горения в трубу. Помимо того, что оставшегося объема не всегда хватает для полноценного нагрева, быстро выходящие дымовые газы еще более снижают тепловой порог. В некоторых конструкциях эту проблему пытаются решить увеличением (удлинением) дымоходной трубы, но тогда существует риск снижения тяги и, как следствие, уменьшения КПД. Создание такого агрегата, который бы обеспечил полноценную тягу и увеличил теплопередачу, и стал основной целью конструктора Кузнецова.

Видео 1 Строительство отопительной печи по системе Кузнецова

Рекомендации печников по эксплуатации

Эффективность сгорания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, которые со временем от перепада температур могут деформироваться. Поэтому придется не только производить чистку, но и замазывать трещины, чтобы не образовывался конденсат и теплоемкость конструкции не упала.

Это происходит очень просто, вот пример: вокруг задвижки со временем образовался зазор шириной всего 2 мм. Оказывается, за час он пропускает целых 15 м³ нагретого до температуры 90-100 °С воздуха, то есть примерно около 10 % всего тепла, исходящего от печи.

Потери тепла увеличиваются до 40 %, если просто открыть дверцу, и на 20-25 %, если подавать воздух через поддувало

Ремонт и чистка печей производится один раз в году, перед отопительным сезоном. Но дымоходы нуждаются в очистке гораздо чаще – примерно 2-3 раза за сезон. Перед началом топки удаляют золу с колосниковой решетки, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо заготавливают заранее, так как поленья должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Сырые дрова не рекомендуют использовать, так как испаряющаяся влага оседает на стенках и смешивается с сажей.

Лучше, если дрова будут одинаковой длины и толщины не более 10 см

Так они прогорят одинаково быстро и равномерно, что важно для нагревания кирпичей. Обычно процесс топки занимает от 1,5 до 2 часов. Обычно процесс топки занимает от 1,5 до 2 часов

Обычно процесс топки занимает от 1,5 до 2 часов.

Дрова укладывают в топочной камере рядами или клеткой, с небольшим расстоянием между поленьями

Важно, чтобы они сгорели одновременно, так как жара при этом будет больше

Длительное время топить печь для повышенного прогревания не рекомендуют. Так можно спровоцировать появление трещин, вследствие чего потребуется сначала косметический, а потом и капитальный ремонт – кладка заново.

Для растопки обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открывают все заслонки, вьюшку, дверцу

Как только дрова воспламеняться, топку закрывают, а поддув открывают. Тягу регулируют положением задвижки или вьюшки.

Еще несколько полезных рекомендаций:

• Ярко-красное пламя и черный дым говорят о недостатке воздуха – приток необходимо увеличить.
• Белое пламя и гул в трубе – избыток воздуха, лучше немного прикрыть поддувало.
• Шевелить поленья можно только после того, как они основательно прогорят и образуют пустоши, пропускающие воздух.
• Головешки проталкивают в центр раскаленных углей, чтобы они скорее прогорели.
• Как только угли перестанут гореть синим пламенем, их распределяют по поду, придвинув ближе к устью.
• Для страховки от угарного дыма трубу не закрывают еще на протяжении 10 минут, чтобы исключить попадание угарного газа в помещение.

Если печь топят каменным углем, то растапливать ее рекомендуют все же дровами.

Производя отделку наружных стенок, помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Расчёт

Как уже было сказано, производительность шведской печи во многом зависит от размеров элементов камерной части и их соотношения. Вот оптимальные параметры:

Варочная панель: 710х410 мм

Важно, чтобы его материал имел умеренную теплопроводность — использовалась специальная сталь или чугун. В противном случае конфорки слишком сильно перегреются, печь быстро перегорит и режим горения остановится из-за слишком интенсивного отвода тепла.
Камера сгорания: высота — от 280 до 330 мм; ширина — от 305 до 355 мм; глубина — от 405 до 505 мм.
Духовка: высота — от 281 до 305 мм; ширина — от 330 до 380 мм; глубина — от 455 до 505 мм.
Толщина стенок духовки: 4–6 мм

При меньшей толщине стенки этот элемент будет иметь недолгий срок службы (быстро сгорит), при большей — дольше будет нагреваться, что приведет к падению КПД.
Расстояние от духовки до ближайшего края гриля: ¾ на 1 кирпич. Этот размер можно уменьшить, утеплив стенку печи со стороны пода вермикулитом (лучший вариант) или асбестом.
Зазор между задней стенкой топки и стенкой топочной части: кирпичи (необходимо, чтобы топка продувалась горячими газами с тыльной стороны).

Теперь кое-что о пропорциях:

• глубина топки выбирается исходя из других ее габаритов. Если высота и ширина приняты как минимально допустимые, то глубина также должна быть наименьшей;
• если значения первых двух измерений взяты из центра разрешенного диапазона, глубину следует установить на среднее значение;
• топка с максимальной высотой и шириной и максимальной глубиной должна быть. Если непропорционально увеличить глубину очага, произойдет недожог; если его уменьшить, эффективность печи снизится.

Глубина топки не так жестко связана с ее высотой и шириной: ее можно уменьшить, отклонившись от пропорции. Но при этом этот размер не должен быть меньше указанного минимально допустимого значения.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Оборудование водяным контуром

Змеевик для приготовления горячей воды следует размещать у задней стенки духового шкафа. Накопительный бак можно установить двумя способами:

1. В сушильной нише: максимально возможный объем — 120 л. Бак расположен невысоко, поэтому его удобно заполнять вручную — актуально для домов без водопровода. Но и напор при такой высоте окажется слабым.
2. На перекрыше печи: баку придают Г-образную форму, чтобы увеличить площадь контакта с дымоходом. В отличие от первого варианта, он ориентируется горизонтально и имеет в высоту всего 400–450 мм.

Оборудование шведской печи водяным контуром

Теплоизоляцию лучше всего сделать из фольгированного базальтового картона толщиной 10 мм, но можно применить и базальтовую вату плотностью 30–50 кг/м3. Снаружи бак с теплоизоляцией нужно обшить влагостойким гипсокартоном.

В вертикально ориентированном баке (установка в сушильной нише) можно применить более простое решение — надеть на клапан вертикальную трубку, второй конец которой находится у самого дна. Но этот приём менее эффективен: горячей вода останется только в верхних двух третях бака.

Видео: шведская печь своими руками

Для небольшого дома, в котором русская печь смотрелась бы чересчур громоздко, «шведка» является наиболее подходящим вариантом. Она имеет сравнительно простое устройство, довольно функциональна и в то же время не так прожорлива, как «голландка». Но при длительных простоях «шведка» активно впитывает влагу, от которой приходится избавляться многократными разгонными топками.
