Реактивные печи, чертежи изделий
Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

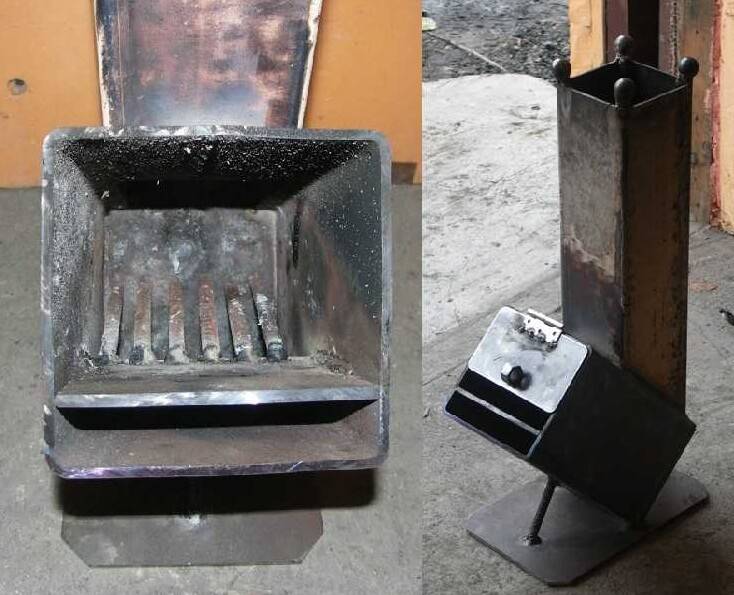

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.
По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.
Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.
Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.
Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.
Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.
Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся
И только в прогревшуюся топку укладываются дрова.
Печь-ракета длительного горения из кирпича
Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.
Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.
Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства
Устройство из трубы с водяным контуром, схема
Конструкция печи сваривается из железных труб разных диаметров.
Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.
В доме более внушительных размеров для этих целей подойдёт железная бочка.
Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.
Водяной контур обычно изготавливается из газовых баллонов.
«Робинзон»
Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.
Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.
«Огниво»
Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».
Правила эксплуатации ракетных печей
Печи-ракеты, равновелико как и другие конструкции длительного горения, нуждаются в запуске на теплую трубу. И если для второго варианта печи это не столь значительно, то для первого холодный дымоход приведет только к напрасному сожжению топлива. По этой вину конструкция нуждается в предварительном разогреве – протопке опилками, бумагой и проч.
Также стоит заметить, что реактивная печь неспособна самонастраиваться, потому поначалу поддувало полностью открывается, а прикрывается лишь после того, как конструкция начнет мощно гудеть. В дальнейшем доступ кислорода постепенно снижается.
Обустройство фундамента под печь
Следующий этап производства печи – обустройство надежного основания.
- На площадке, где будет установлена печь, выкапывают котлован глубиной до 55 см, длиной и шириной по 75 см.
- Дно засыпают мелкофракционным щебнем высотой до 35 см, трамбуют.
- Щебеночную подушку заливают бетонной смесью в следующих пропорциях: на 1 часть цемента 5 частей песка и вода. Основание выдерживают 24 часа до застывания.
- На готовый фундамент укладывают листовой рубероид, который используется в качестве гидроизоляционного слоя.
- Гидроизоляцию заливают бетонной смесью: на 1 часть цемента 3 части песка, 5 частей гравия мелкой фракции и вода. Основания тщательно выравнивают и выдерживают до полного застывания.
- На бетонном основании обустраивают площадку из кирпича размером 75 × 75 см. Кирпичная кладка выполняется в одиночный или двойной ряд с использованием соединительного раствора на основе глины.
- Изготавливают экранирующий щит для защиты банных стен, возле которых будет установлена печь. Для экрана используется огнеупорный кирпич, уложенный на боковое ребро. Экранированная защита может иметь высоту в 1,2 метра, при этом монтаж отопительного оборудования проводится на расстоянии 25 см от нее.
Модели для уличного и походного использования
Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.
Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).
Уличная ракетная печка из труб
Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.
Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

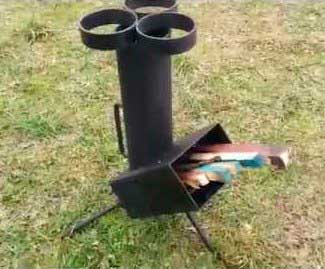

Походная ракетная печь Робинзон с подставками для посуды
Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

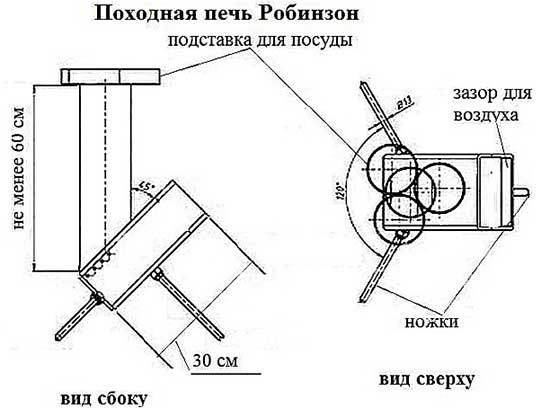

Чертеж печи Робинзон с подставкой для посуды
Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.
Реактивная печка из кирпичей
4 Делаем топливный аппарат из средств находящихся под рукой
Быстро выполнить печку можно из обыкновенной двухсотлитровой бочки либо из баллона с газом. Ниже даны чертежи данных изделий.
Рукодельная печь ракета
Работы делаются просто. Вам необходимо взять обыкновенный (сечением около 30 см) баллон, используемый для перевозки пропана, трубы сечением 10 см (для дымососа) и 7 см (для отвесного внутреннего канала). Также нужно будет стальное трубное изделие размером 15 см. Из него вы сделаете загрузочный отсек и топливник. Подготовив все требуемые материалы, делаете обрезку верхней части баллона с газом и отрезаете трубы по заданным габаритам (можете применять различные чертежи, на каких указаны определенные геометрические параметры всех деталей). Потом делайте сварку изготовленных компонентов.
Проем, который остается между трубными изделиями, сыпете вермикулитом, перлитовым песком либо подобным им по свойствам изолятором тепла. Если подобных материалов рядом нет, позволяется применять песок для строительных работ. Но качество теплоизоляции в данном варианте будет не самым прекрасным. Для изготовления печки мощнее можно применить бочку из железа на 200 л. Выполненный из нее колпак для аппарата станет иметь внушительные размеры. Благодаря этому и трубы необходимо применять диаметром 45 см для наружной части топливной установки и 12,9 см для внутренней. В последнем варианте разрешается использовать профильную трубу с размерами 12х12 см.
Опять разрезаете по показателям, которые указывают необходимые чертежи, все детали. Свариваете их. И наслаждаетесь самодельной, мощной и очень эффективной печкой. Ее вы сумеете применять на даче вместо стационарного аппарата. Но в данном варианте потребуется дополнительно побеспокоиться про защиту основы пола сооружения. Под опоры неплохо бы подложить железо для кровли в листах либо специализированный базальтовый картон. А сама ракетная печь востребует добавочной футеровки. Ее выполняют из глины с большим показателем огнеупорности.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Наслаждаемся приготовлением пищи на природе
Я попробовал жарить бекон и яйца. Можно даже приготовить целую кастрюлю бобов.
Благодаря печи для полного приготовления блюда вам понадобиться лишь пару поленьев. А древесина будет выгорать полностью, почти не создавая дыма.
Увеличиваем устойчивость конструкции (корпус)
Пришло время усовершенствовать результат работы.
Печь вышла в общем удачной, но немного неустойчивой. Для улучшения данной характеристики я использовал тросик от тормозной системы велосипеда, добавив отверстие в корпусе.
Увеличиваем устойчивость конструкции печи
Теперь можно скрепить основание с топливным бункером.
Печь, таким образом, стала значительно устойчивее и не претерпела больших изменений с точки зрения транспортировки.
Устройство
Заводские походные печи Робинзон производятся из профильной трубы с сечением 150×100 мм. Самодельные конструкции делаются такого же размера. При этом бункер изготавливают из профильной трубы, а дымоход – из круглой. Чтобы была нормальная тяга, дымоходная труба должна иметь диаметр не меньше, чем сечение топливника.
Для такой величины топливного отсека допускается дымовая труба длиной не более 90 см. Но подобные габариты делают агрегат неудобным для транспортировки, поэтому лучше ограничиться минимальными 60 см.
Для ножек берется стальной прут. На них предусмотрена резьба, благодаря чему опоры легко устанавливаются и снимаются. Однако после многократного использования реактивной печи она изрядно закопчена, потому процесс привинчивания ножек не очень приятен. Однако распространены и другие варианты, где используется стальной лист для изготовления подставки или устанавливаются несъемные ножки. Но это делает конструкцию более габаритной и неудобной при транспортировке.
В заводских печах Робинзон не предусмотрена подача воздуха в зону горения, а также они не имеют регулируемой крышки, которая изменяет доступ воздуха. Этот момент можно исправить в самодельных печах. Внутри бункера для горючего вещества приваривается пластина, внизу которой находится колосниковая решетка. На плоский элемент укладывается топливо. Через решетку в зону горения поступает воздух, а вверху топливника можно установить заслонку, с помощью которой будет регулироваться подача воздуха. Она делается несколько меньше топливника и не должна полностью перекрывать отверстие, иначе воздух перестанет поступать в отсек и огонь затухнет.
Такая конструкция реактивной печи предоставляет целый ряд преимуществ:
- небольшое количество твердого топлива позволяет за короткое время довести до кипения воду, разогреть пищу или же приготовить несложные блюда;
- Робинзон не боится ветра, потому огонь не затухает;
- реактивная печь проста в монтаже;
- устройство не коптит и не дымит;
- заводские модели изготавливаются из высококачественного металла и покрываются термостойкой краской, выдерживающей высокие температуры;
- топливо не прогорает слишком быстро;
- устройство позволяет просушить дрова;
- конструкция отличается устойчивостью и удобством в использовании;
- печь-ракета нагревается довольно быстро;
- максимальная температура на поверхности достигает 900 °C;
- толстая сталь (3,5 мм) обеспечивает долговечность устройства.
Цена заводской модели составляет примерно 5 тыс. рублей. Но можно сэкономить, сделав такой агрегат своими руками. Эта задача выполнима при наличии определенных навыков.
Плюсы использования печи-ракеты
Реактивные печи довольно экономны и в использовании
Но для сверхэффективной работы важно, чтобы топливо было сухим, иначе вторичного сгорания газов не происходит
Печь-ракета не подходит для установки в бане. Дело в том, что для нужного эффекта требуется, чтобы сначала нагрелись стены помещения. А при режиме, создаваемом данной печью, нагревается именно воздух.
В качестве отопительного прибора в доме для постоянного проживания такое устройство не всегда удобно.
При топке необходимо регулировать силу тяги приоткрыванием и закрыванием дверцы для подачи топлива. Постоянно следить за печью в доме довольно сложно. Но она хорошо подойдёт на использования в палатке, гараже, отдельной мастерской или сарае. Печь-ракета не разрушается, если между топками проходит длительное время.
Принципы запуска печки
Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.
Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.
Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.
Видео по теме:
https://youtube.com/watch?v=K4iZIm3fvm4
Бубафоня – наиболее популярная схема буржуйки длительного горения
Практичность печи бубафоня доказана ее популярностью. То, что это одна из самых популярных печей длительного горения говорит тот факт, что ее применяют практически во всех мелких тепличных хозяйствах.
Большим преимуществом этой печи выступает ее практичность и удобство при эксплуатации – она практически всеядна, в топке можно сжигать и сухие дрова, и древесные опилки, пеллеты и брикеты из соломы или подсолнуха. А еще эта печь показывает один из самых высоких результатов по длительности горения топлива.
Принципиальная схема этого отопительного прибора состоит в том, что процесс горения топлива сочетает в себе процесс сжигания обычного топлива при регулируемой подаче кислорода и процесс пиролиза. Конструкция печи представляет собой металлический корпус с открытым верхом. Для корпуса чаще всего применяется 200 литровая толстостенная металлическая бочка. В ней находится центральный стержень, из толстостенной трубы, с жестко приваренным металлическим диском немного меньшим внутреннего диаметра бочки. Высота трубы выше бочки на 10-15 см. На нижней стороне диска приварены ребра, для того чтобы между диском и днищем бочки было небольшое пространство – это необходимо для доступа кислорода в топку. Третьим элементом конструкции выступает конструкция подобная направляющей с диском. Разница заключается в том, что диаметр трубы больше направляющей, а сам диск имеет по всей площади отверстия. Она надевается на внутреннюю направляющую и при сгорании топлива постепенно опускается вниз. Крышка изготавливается из толстого металла, так, чтобы отверстие позволяло равномерно опускаться прессу по мере сгорания топлива. Дымоход делает герметичным в верхней части корпуса на расстоянии 5-7 см от верха.
Принцип работы бубафони
Перед началом эксплуатации в корпус вставляется центральная направляющая. Весь объем корпуса заполняется топливом – дровами, брикетом, полетами. Дрова укладываются вертикально очень плотно. Высота закладки должна на 5-7 см быть ниже верхнего среза бочки. После этого на направляющую устанавливается верхний пресс и одевается крышка. Розжиг проводится сверху. После начала процесса горения топлива происходит процесс постепенного набора температуры – кислород поступает через трубы в камеру сгорания. При повышении температуры до 300 градусов начинается процесс газообразования. Газы поднимаются вверх, и пламя перемещается в пространство между крышкой и верхним прессом. Таким образом, начинается процесс горения газов. Для регулировки скорости горения устанавливается регулируемая заслонка на трубе верхнего пресса. При использовании такой печи одной закладки дров вполне хватает на 48-72 часа горения.
5 Ракета из кирпича — строим стационарную конструкцию
Если рукодельный аппарат чтобы приготовить пищу вы не запланировали с собой брать в походы, существует возможность выстроить капитальную печку из кирпича. По принципу собственного действия она ничем не отличается от типовых конструкций. Правда, трудовые и не постоянные расходы на ее построение понадобятся немалые. Характерность Робинзона из кирпича заключается в том, что огневые каналы печки выполняют из шамотного материала. А вот верхняя часть конструкции — колпак, снова же таки делается из железной бочки либо баллона.
Кирпичная печь-ракета
Снаружи кирпичные печи могут разниться один от одного (различные чертежи рекомендуют возводить неподвижные ракеты с разными геометрическими свойствами). Схема же их строительства все время одинакова. Она приводится ниже:
- Выкапываете в земля (если установка размещается в доме — пониже уровня основы пола) не очень большой котлован. Собственно в это углубление следует устанавливать стационарную печку-ракету из кирпича.
- Уплотняете грунт в выкопанной яме, выполняете дощатую опалубку и обустраиваете 10-сантиметровый по толщине бетонный фундамент.
- Ждете застывания основания под печь. Потом делаете укладывание кирпича на специализированный состав, замешанный на основе жаростойкой глины.
- После высушивания кладки сыпете мини-котлован грунтом и монтируете на канал для дыма строения обрезанный баллон (или маленькую по размеру бочку без днища).
https://youtube.com/watch?v=g8JuOYfH9aY
Другой этап работ — засыпка материалом для теплоизоляции щели между кладкой и установленной бочкой (баллоном). Потом нужно обмазать аппарат жаростойким составом и натянуть сверху колпак. Его выполняют из бочки крупного диаметра. Снизу колпака не забывайте собрать отрезок трубы (дымоходный). Он прикрепляется к бочке электросваркой. Вот и вся схема изготовления ракеты из кирпича!
Конструкция дровяных печей
В самом простом исполнении дровяная печь для отопления дома состоит из следующих компонентов:
- Корпус.
- Топка или камера сгорания. В кирпичных дровяных печах топки обкладывают огнеупорным кирпичом. Если же печь предполагается топить еще и углем, то для сооружения топочной камеры используется красный кирпич, который изнутри облицовывается шамотным.
- Колосниковая решетка – элемент, на который укладывают дрова. Обычно изготавливается из чугуна.
- Зольный ящик – как понятно из названия, сюда ссыпается зола по мере сгорания топлива.
- Дымоход.
Более совершенную конструкцию имеют современные печи длительного горения. Они делятся на три разновидности:
- С верхним горением: топка представляет собой вертикальную камеру, в которой топливо поджигается сверху. Как известно, в направлении сверху вниз пламя двигается гораздо дольше, чем наоборот, — это нетрудно проверить, поставив эксперимент на спичках.
- С удлиненной топкой: в горизонтальном направлении пламя также перемещается менее охотно, чем снизу вверх. В удлиненной топке длинные поленья будут гореть дольше, чем если бы их распилили на короткие фрагменты и уложили «кучкой». Эффект усугубляется тем, что воздух через форсунку подается строго в зону горения.
- Пиролизные: в таких печах дрова не только горят дольше, но еще и отдают гораздо больше тепла, чем в обычных. Топка состоит из двух герметичных камер, расположенных одна над другой. Топливо закладывается в верхнюю камеру, но там оно не сгорает, а тлеет без доступа кислорода. В таких условиях начинается процесс пиролиза – выделение из древесины смеси газов, часть которых может гореть. В обычной печи эти газы буквально вылетают в трубу, а в пиролизной – отправляются на дожигание в нижнюю камеру.
Таким образом, пиролизные печи позволяют использовать весь теплотворный потенциал, заложенный в древесном топливе. К тому же ими легче управлять, чем обычными дровяными печами, поскольку по характеру работы они очень похожи на газовые.
Конструкция пиролизной печи
Конструкция печи может быть дополнена водяной рубашкой, позволяющей подключить агрегат к системе водяного отопления, а также варочной поверхностью и духовкой. С такими элементами печь может использоваться для приготовления пищи.
Сегодня все большее распространение получают печи-камины для дома дровяные. По сути, это два агрегата, объединенные в одном корпусе, установленные на один фундамент и подключенные к одному дымоходу. Печная топка является закрытой, она может быть обычной или длительного горения. Используется для обогрева и в качестве варочной поверхности.
Каминная топка является открытой. Она снабжена широким обзорным окном с жаропрочным стеклом, открывающимся полностью или частично (для закладки топлива), через которое можно любоваться огнем.
Отопительный агрегат с лежанкой
Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.
Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка
Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков. Конструкция печи с лежанкой

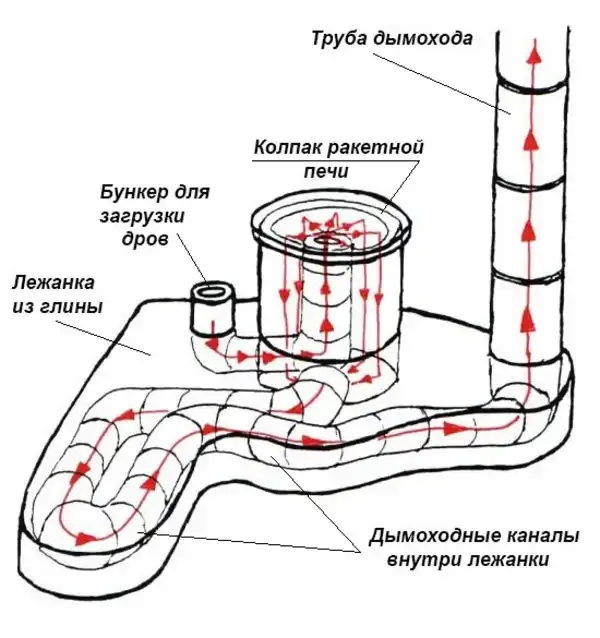

Конструкция печи с лежанкой
Размеры и пропорции конструкции
Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.
Базовые расчетные величины, это
- D – диаметр барабана (корпуса печи);
- S – площадь внутреннего поперечного сечения барабана.
Расчеты параметров конструкции ведутся с учетом, что
- Высота барабана (Н) составляет от 1,5 до 2 D.
- Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
- Толщина обмазочного слоя на барабане – 1/3 D.
- Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
- Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
- Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
- Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
- Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
- Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
- Площадь сечения внешнего дымохода составляет 1,5-2 S.
- Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
- Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
- Высота дымовой внешней трубы должна составлять от 4 метров.
- Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.
Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.
Особенности футеровки
Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.
Правильное выполнение футеровки
При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.
Принцип работы ракетной печи
Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:
- принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
- принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).
Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:
Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.
Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.
Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.
Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:
Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.
