Парогенератор для бани своими руками: выбор и как работает

Советы по установке

Схема подключения парогенератора для хаммама есть у каждой модели такой техники, она во многом зависит от типа прибора, его габаритов. Для газовых вариантов дополнительно нужно производить расчет, проходить согласование на подключение оборудования к магистрали. Есть и общие рекомендации, актуальные для монтажа любых парогенераторов.

Установка производится в специально отведенном для этого техническом помещении. Парогенератор монтируется на поверхности стены на высоте около 120-130 см или максимально близко к полу

Важно, чтобы прибор не находился на одном уровне с устройством подачи пара. Иначе внутри системы могут возникать воздушные или водяные пробки.
Температурный датчик располагается в парной

Его крепят на высоте около 1,7-1,9 м в зоне видимости. Важно, чтобы до теплоизолирующих стены электрических матов оставалось расстояние не менее 40-50 см.
Кнопку, обеспечивающую подачу пара, крепят в парной. Оптимально, если до нее можно дотянуться не вставая с лежака.
Прокладка паропровода осуществляется с минимальным количеством поворотов, изменений направления. Он представляет собой медную трубу диаметром 1/2 или 3/4 дюйма. Обязательно нужно помнить о правильном уклоне, чтобы при образовании конденсата он не попадал в форсунки. Предотвратить выпадение водяного пара в виде осадка помогает правильный выбор длины трубопровода – в пределах 5 м.
Участок слива жидкости парогенератора оснащают сифоном. Он обеспечивает защиту от распространения запаха канализации, запирает его в трубах.
При наличии пульта управления его устанавливают в техническом помещении. Этот элемент конструкции выносной, он служит для переключения режимов работы оборудования, использования его дополнительных функций.

Следуя этим советам, можно с легкостью установить парогенератор для хаммама и соблюсти все необходимые меры безопасности.

Обзор парогенератора для хаммама Grandis смотрите далее.

Возможности утюга с парогенератором

Такой утюг легко и просто справится со всеми задачами по глажке белья. Благодаря хорошему пару утюг одинаково качественно погладит и толстые ткани (или белье, многократно сложенное) и деликатные. Утюг с парогенератором может быть использован и для ряда смежных задач.

Очищать мягкую мебель и плотные портьеры от пыли, шерсти животных и другого ворса. Можно использовать даже для чистки одежды.
Устранение неприятных запахов с одежды, любых тканей, мебели, матрасов. Пар, проходя под давлением сквозь ткань, подхватывает и уносит с собой частицы запахов.
Вертикальное отпаривание одежды и предметов интерьера (штор прямо на карнизе, покрывал). Идеальный вариант для верхней одежды, и одежды сложного кроя (например, мужских костюмов).
Гигиеническая обработка предметов интерьера и постельных принадлежностей. Обработка горячим сухим паром убивает бактерии и паразитов, которые со временем могут появляться в подушках и матрасах.

Сравнивая приборы из разных ценовых сегментов, при выборе надо учитывать и сферу будущего применения, потребности конкретного покупателя. Между утюгом и парогенератором есть следующие отличия.

Утюг воздействует на ткань контактно, проходясь по ней раскаленной поверхностью подошвы. Увлажнение здесь работает как вспомогательный фактор. Парогенератор воздействует сухим паром, разглаживая ткань на всю толщину, работая с ее волокном. Идеальное разглаживание и острые стрелки по силам парогенератору.
Емкость для воды в утюге есть, но она настолько мала, что при глажке нескольких комплектов белья воду приходится подливать несколько раз. Парогенератор оснащен вместительным резервуаром, запаса воды хватает на несколько часов непрерывной работы.
Парогенератор выпускает настолько мощный поток пара, что справляется с бельем, сложенным в несколько раз, или со стопкой полотенец.

Как выбрать парогенератор для бани

Для начала нужно определиться с параметрами помещения, где будет установлен парообразователь. Если парная небольшая, то будет достаточно устройства с небольшой мощностью. В больших помещениях устройство малой мощности не создаст нужных вам условий микроклимата, следовательно, нужен парогенератор, более производительный.

Так же обратите внимание на качество вашей водопроводной воды. Если вода имеет большую степень жесткости и содержит в себе различные примеси, то предпочтение лучше отдать моделям с автономным водоснабжением

Так же бывают более дорогие модели, которые могут самостоятельно очищаться от накипи.

Если во время водных процедур вы хотите создать неповторимую атмосферу, то следует выбирать парогенератор с дополнительным устройством, куда можно добавлять эфирные масла или отвары трав.

Параметры выбора

При выборе парогенератора для бани стоит обратить внимание на следующие факторы:

Какой тип нагревательного элемента стоит в Вашем парогенераторе?

ТЭН/ЭлектродИндукция

Мощность. Чем мощнее устройство, тем быстрее оно генерируем пар и тем больше способно выработать. В первую очередь следует смотреть на мощность нагревательного элемента

Но и общей тоже стоит уделять внимание. Ведь если большая часть мощности будет приходится на нагреватель, другие элементы прибора (например, паровой насос) могут работать неэффективно

Минимально необходимая мощность парогенератора – 3 – 4 кВт.

Защита. Агрегат должен быть надежно защищен от протечек, замыканий и других ситуаций, которые могут повлечь вред здоровью человека.

Способ наполнения. Резервуар агрегата может наполняться вручную или автоматически. В первом случае нужно следить, чтобы в нем не кончилась вода. Во втором при недостатке жидкости прибор произведет ее подачу автоматически. Модели с ручным наполнением емкости не очень удобны, но стоят на порядок дешевле.

Габариты. Немаловажный параметр, который обязательно надо учесть. Для небольших бань подойдут компактные устройства. Для крупных – более габаритные. Нужно понимать, что размеры агрегата напрямую влияют на его характеристики. Например, компактный парогенератор обязательно будет иметь небольшой резервуар.

Функционал. Разные модели приборов имеют разный функционал. Чем больше возможностей, тем выше цена. Нужно, чтобы в устройстве можно было регулировать как минимум три параметра: температуру и насыщенность пара, время работы.

Материал корпуса. Надежнее всего модели из нержавеющей стали. Но их цена выше. Поэтому если нет возможности приобрести именно такой вариант, можно остановиться на приборе с корпусом из ударопрочного пластика.

Мнение эксперта
Левин Дмитрий Константинович

Стремиться к максимальной экономии при покупке девайса не стоит. Чем дешевле парогенератор, тем меньше его мощность и функционал

Поэтому важно найти «золотую середину» между экономией и комфортным использованием устройства.

Обзор лучших моделей

Наименование модели	Описание	Достоинства	Цена
Российская мини – печь «Анютка»	Устанавливается для обслуживания помещений, объемом до 10 м3. Изготовлена из спокойной конструкционной стали. Оснащена конвекционным кожухом, который обеспечивает равномерный и быстрый нагрев парной. При минимальных размерах способна вместить в отделении 25 кг камней	Минимальные размеры позволяют обеспечить установку в любом месте маленькой парилки. Обеспечивает комфортные условия. Конструкция надежная и простая в обслуживании. Дымоход расположен в центре печи.	Средняя цена 8000 р.
Мини – каменка «Сударушка МК»	Произведена в России. Обеспечивает комфорт в парилке до 18 м3. Гарантия год. Габариты: · высота -95,7 см; · ширина – 59,5 см; · глубина – 96,5 см. Изготовлена из чугуна. Вес 140 кг.	В сетку можно укладывать до 100 кг камней. Это позволяет дополнительно аккумулировать тепло и обогревать парилку долгое время при минимальном использовании дров.	Свыше 3700 р.
Модель «Куткин Премиум 1,0	Парная до 12 м3, страна производитель Россия. Высота печи 90 см, при ширине и глубине 45 см и 46 см соответственно. Материал топочного отделения — нержавейка. Каменка закрытого типа с закладкой до 50 кг камней. Время набора комфортной температуры – до 2 часов.	Это один из недорогих брендов в сочетании цены и качества. Выпускается с 3 видами облицовки наружных поверхностей корпуса. При желании печи можно переделать под газовые обогреватели.	Минимальная цена – 39000 р.
«Жара – Экстра 400»	Парилка до 12 м3. Топка изготовлена из конструкционного металла, толщиной 6 мм. Гарантия 12 месяцев. Вес 40 кг. при габаритах: · высота – 640 мм; · глубина – 530 мм; ширина -400 мм. минимальный вес камня – 60 кг. Возможность выноса топки в предбанник.	Это недорогая, но удобная и производительная печь, позволяющая дополнительно экономить пространство в маленькой парной при выносе топочного отделения в предбанник.	Средняя цена 8000 р.
Следующие три печи от компании «ЭПМ» разнятся только характеристиками и ценой, достоинства у каждой из них одинаковые. «Вулкан – Мини 15»	Вес печи – 90кг. вес камня в сетке – 120 кг. Обслуживает помещения до 15 м3. Гарантийный срок службы – 5 лет. Длина используемых дров – 550 мм, при объеме топочного отделения – 85 сотых м3. Конец формы	Высокий уровень КПД. Корпус изготовлен из легированной стали, поэтому печь прослужит несколько десятков лет. Возможна установка на улице, в предбаннике. Бак для воды из нержавеющей стали можно устанавливать в различных местах печи, для этого оборудованы специальные крепления. Колосниковая решетка выполнена из чугуна. Время, необходимое для прогрева парной – в течение часа.	Средняя цена 16000 р.
«Гранит – Мини»	Масса – 87 кг. Металл корпуса – сталь 09Г2С. Топка объемом 72 сотых куба способна вмещать дрова, длиной 490 мм. В сетку каменки вмещается 70 кг камня. Кубатура парилки до 15 кубов. Срок гарантии – 5 лет Конец формы		Средняя цена от 16200 р.
Печь «Магия – Мини»	Масса 80 кг. Легированная сталь. Объем топки 86 сотых куба вмещает дрова длиной 550 мм. Вес камней – 70 кг. Гарантия 5 лет.		От 14800 р

Зачем русской бане парогенератор?

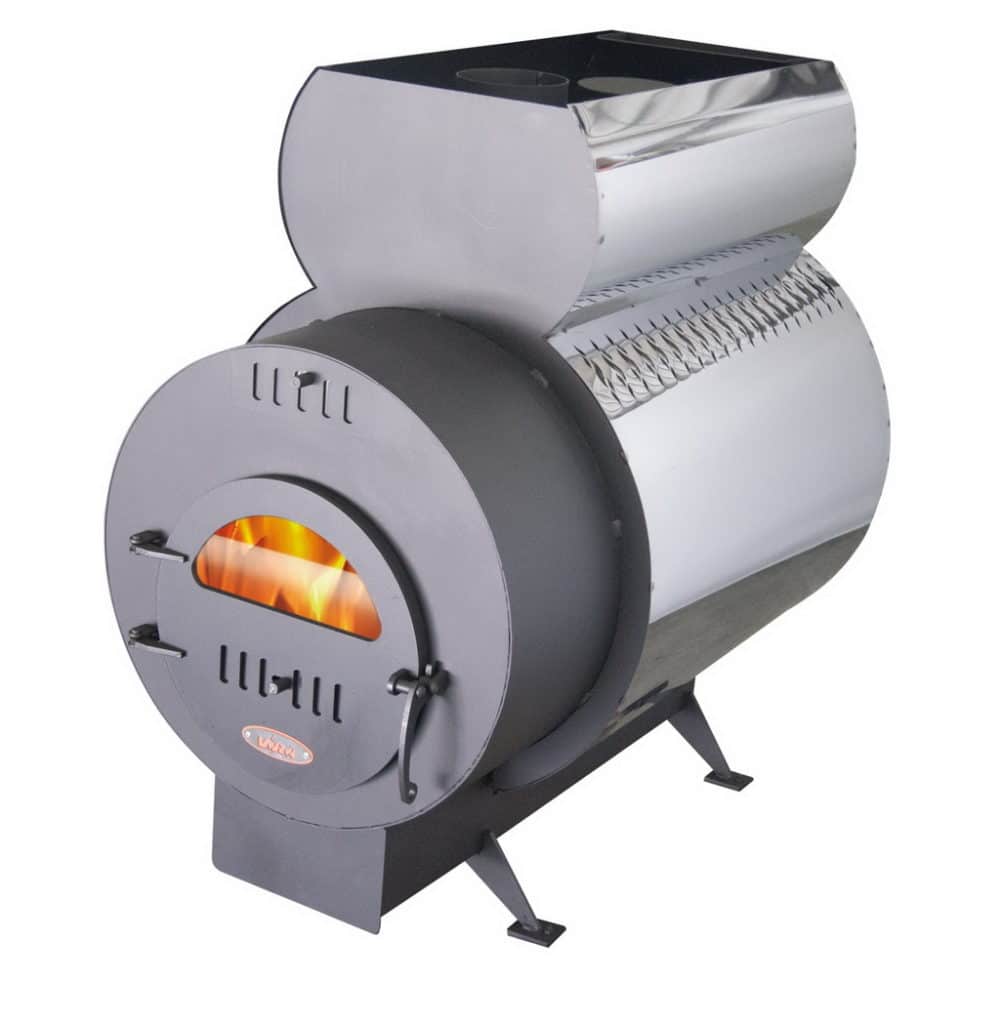

Печь с парогенератором

Отличительной особенностью русской бани от бань прочих видов, является то, что именно благодаря «легкому пару», получаемому в следствии полива раскаленных камней водой (настоями трав), образующийся пар является не только средством нагрева воздуха в парной, а также служит дезинфицирующим и оздоровительным средством.

Вода, переходя из жидкого состояния в парообразное выделяет большое количество тепла, при этом теплый воздух поднимается вверх, что дает человеку, принимающему водные процедуры прогреваться постепенно, поднимаясь с уровня пола на полог, расположенный выше.

Пар, получаемый при использовании отваров из целебных трав, является лечебным, при этом эффект ингаляции происходит незаметно от основного назначения бани, принятие санитарно-гигиенических процедур.

Раньше русская баня топилась «по-черному» и простейшим парогенератором являлись камни, уложенные вокруг котла с водой, под которым разводился огонь.

Современная русская баня топится «по-белому» и в качестве парогенератора выступает каменка, нагрев которой происходит не открытым огнем, а посредством нагрева камней отработанными газами от сжигаемого топлива и конструктивных элементов печи.

Кроме этого, для производства пара используются парогенераторы, работающие от электрической сети переменного тока и отличающиеся по способу нагревания воды (индукционные, электродные, с использованием ТЭНов).

Как изготовить самодельный парогенератор для бани своими руками

Парогенератор для бани можно изготовит своими руками, выбор его конструкции и способа получения пара, зависят от личных предпочтений пользователя, а также типа бани и ее геометрических размеров.

Наиболее простой и традиционный способ – это соорудить парогенератор непосредственно в конструкции банной печи.

Банная печь-каменка, работающая «по-белому» оснащается отсеком в который помещаются камни. Корпус печи изготавливается из металла или кирпича, а бак накопитель воды и отсек с камнями – из металла.
При сжигании дров или иного топлива нагреваются камни, а пар образуется при их обливании водой. Чем большее количество камней будет использовано, тем большее количество пара можно будет создать после их полного прогрева.
При решении изготовить отдельно устанавливаемый аппарат, потребуется герметичный сосуд (баллон, бак и т.д.), способный выдерживать давление пара, образующегося при нагреве воды в замкнутом пространстве. Это могут быть газовые баллоны, бывшие в употреблении различного назначения (кислородный, углекислотный, аргонный и т.д.) после их специальной обработки (спуск остатков газов и промывка), а также специально сваренные емкости требуемых размеров.
В сосуде прорезаются отверстия для установки и закрепления ТЭНов, патрубков подачи холодной воды и отвода пара, также для установки приборов контроля давления и температуры (манометр, термометр, термопара и т.д.) и устройств безопасности (обратный и защитный клапан).
ТЭНы врезаются в днище сосуда (баллона) таким образом, чтобы они располагались в плоскости параллельной уровню земли, дабы исключить их повреждение при снижении уровня воды в сосуде ниже допустимого. Патрубок вывода пара устанавливается в верхней части сосуда, а подачи воды – в нижней части устройства.
На вводе в парогенератор монтируется обратный клапан, фильтр воды и запорный вентиль, на патрубке вывода пара – манометр и запорный вентиль. В верхней части парогенератора устанавливаются предохранительный клапан и датчики контроля уровня воды и температуры.
Для подключения в электрическую сеть и работы устройства в автоматическом (полуавтоматическом) режиме собирается электрическая схема. Управление работой может быть основано на использовании электронного оборудования (контроллер) или посредством установки магнитных пускателей.
При использовании магнитных пускателей в цепи их управления включаются датчики температуры и давления, отключающие ТЭНы при превышении заданных параметров (температура, давление) внутри агрегата.
При использовании контроллера – эти параметры отслеживаются автоматически. В этом случае имеется возможность выполнить более точную настройку режимов работы парогенератора.

Печь для бани оборудованная парогенератором позволяет не только создать оптимальный микроклимат в помещении парной, обеспечивающий приятное принятие оздоровительных и санитарно-гигиенических процедур, но и является залогом здоровья круглый год, вне зависимости от региона и места проживания пользователя подобного устройства.

Плюсы и минусы установки парогенераторов

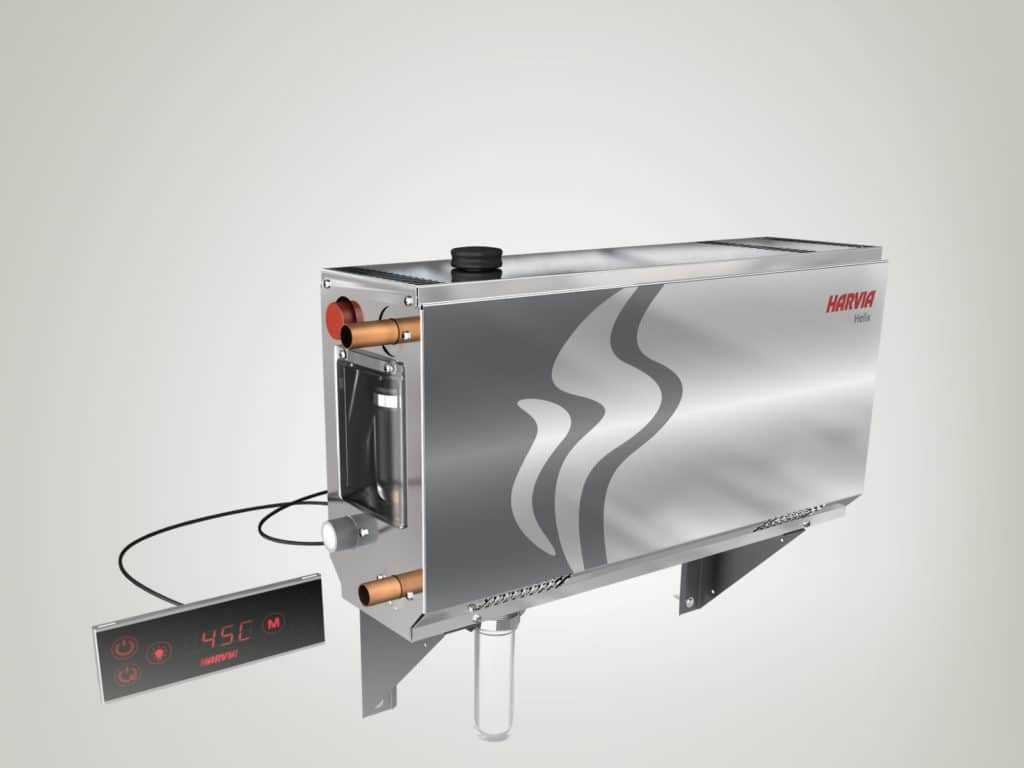

Парогенератор в баню

Наличие парогенератора, работающего не на использовании открытого огня, получаемого при сжигании топлива, а путем преобразования электрической энергии в тепловую, позволяет использовать такие устройства не только в помещении отдельно стоящей бани, а также в условиях современной квартиры.

Достоинствами современных парогенераторов являются:

время разогрева парогенератора не зависит от состояния прогрева печи в помещении парной (разогрев камней в печи-каменке при сжигании дров),
для работы не требуется обустройство вытяжной трубы и наличие отопительной печи. Можно использовать в условиях квартиры в комплекте с электрической нагревательной печью,
есть возможность регулировать температуру и количество подаваемого пара,
небольшие геометрические размеры и вес позволяют использовать в помещениях с небольшой площадью,
не продолжительные сроки нагрева воды и начала использования с момента включения, позволяют снизить затраты за использованную электрическую энергию,
наличие средств защиты и автоматики позволяет обезопасить использование устройств и обеспечить их работу в автоматическом режиме.

К недостаткам парогенераторов данного типа относятся:

зависимость работы от наличия сетей электроснабжения,
высокая стоимость.

Битопливные газодровяные печи для бани

Двухтопливные газодровяные печи для бани, одинаково эффективно работают на сжиженном и природном газе, и дровах. Для переоборудования печки, требуется минимальное количество времени, нет необходимости приглашать специалиста для проведения работ.

Конструкция газодровяных печей

Металлические печи для бани, работающие исключительно на дровах, быстро нагреваются и прогревают помещение, но, после прогорания топлива, остывают в течение 10-15 минут. По этой причине, приходится постоянно поддерживать горение в течение всего нахождения в парной.

Существует несколько базовых модификаций банных печей, работающих на газе и дровах одновременно. По своему внутреннему устройству, отопители делят на несколько групп:

Спаренные, имеющие две камеры сгорания.

Конструкция спаренных печек, отличается наличием сразу двух встроенных камер сгорания, отдельно для газа и дров. По стоимости, данные приборы обогрева, обходятся дороже, приблизительно на ⅔ однотопливной печки. Перенастраиваемые модели, имеют уникальную конструкцию топки, переоборудующуюся под каждый тип топлива.

Работа от газа

Для работы, комбинированной газодровяной печи для бани, внутрь топки монтируют ГГУ (газогорелочное устройство). Обязательно применение блока автоматики, регулирующего подачу газа и отключающее ГГУ при затухании пламени.

Использование дров

Баня с газо-дровяной печкой, удобна и тем, что при желании легко перейти на сжигание дров. Для этого, в перенастраиваемых печах, вытаскивают газогорелочное устройство и вместо этого навешивают дверку. При переоборудовании, потребуется установить колосниковую решетку, а также, проверить наполненность зольника.

Выбор банной печки от дров и от газа

На выбор печи влияет несколько факторов, рабочих и эксплуатационных характеристик, а также, дополнительные функциональные возможности. Производители предлагают отопительное оборудование для бани, отличающееся следующими характеристиками:

Тип каменки – печки изготавливаются с открытой и закрытой каменкой:

Каменка открытого типа, быстрее прогревает помещение, позволяет получить большой объем влажного пара.

Чаще всего, печи снабжаются выносным баком-водонагревателем для воды, устанавливаемым на дымоходной трубе. Объем емкости до 80л, редко 120л.

Работа и эффективность газо-дровяной печи, во многом зависит от трех вышеперечисленных факторов

Первое, на что потребуется обратить внимание при подборе – это тип каменки, принцип работы, наличие и вид водонагревательной емкости. По выбранным параметрам, печку выбирают по производителю

Рекомендуемые банные печи на газе и дровах

В изготовлении двухтопливных печек, отечественные производители, практически не имеют конкурентов. Потребители смогли оценить качество, надежность и удобство конструкции газодровяных печей.

Все указанные печи, хорошо показали себя в условиях российских реалий эксплуатации, имеют долгий срок эксплуатации и высокую теплоотдачу.

Как установить печь от дров и газа в баню

Установка газодровяной печи, должна соответствовать правилам ППБ и СНиП. Монтажные работы и подключение к дымоходу, выполняют с учетом особенностей работы на каждом из используемых видов топлива:

Особенности горения – температура отходящих газов при сжигании газа, редко превышает 180-200°С, при горении твердого топлива, показатели увеличиваются до 550°С. При возгорании осевшей сажи на внутренних стенках дымохода, температура отходящих газов при сгорании дров, увеличивается до 1200°С.

Чтобы не допустить возгорания, при проведении дымоходной трубы через плиты перекрытия и кровлю, устанавливают специальные проходки, обеспечивающие термоизоляцию.

Если делать все самостоятельно

Печное паровое отопление можно выполнить своими руками. Некоторые знания и, самое главное, инструмент необходимы, но приобрести их, не велика проблема:

Печь должна располагаться в том месте, где она не будет мешать проживающим. И дело не в том, что она потребует для себя свободного пространства. Подкидка дров или засыпка угля – иногда дым вырывается наружу и тогда риск впитать в себя «дымный аромат» очень велик.
Если придется выбирать между стальной трубой и пластиковой, то лучше остановиться на первом варианте. Металлический трубопровод для печного отопления наиболее приемлем, так как экономичность в данном случае не идет в сравнение, если бы применялся газ или жидкое топливо. Поэтому можно увеличить диаметр трубопровода, тем самым увеличивается объем теплоносителя. Но только увеличивается и площадь металла, от которого будет исходить тепло. Так что есть смысл задуматься над этим.
Печь изготавливается из металла или из огнеупорного кирпича. Оба варианта успешно себя зарекомендовали. Но отличия есть и для некоторых они могут быть принципиальными. Например, металлическая печь намного быстрее остывает после того, как догорела последняя партия дров или угля. Кирпич намного дольше удерживает тепло: если даже печь затухает вечером, то утром будет чувствоваться температура около 30-40 градусов на поверхности кирпича. Для парового отопления это особой роли не сыграет, но если печь отапливает собой отдельную комнату, то лучше смотреть в сторону кирпича.
Установка циркуляционного насоса поможет решить сразу две проблемы. Во-первых, при проектировании парового отопления схема расположения радиаторов, их высота, наклон подающей и обратной трубы – все это становится второстепенным и таким, что не имеет принципиального влияния. Во-вторых, насос позволить быстрее переносить теплоноситель, а значит, экономится время полного его нагрева.
Не стоит пренебрегать расширительным бачком – он необходим обязательно для целостности всей паровой системы и дома в том числе. Нагревание дровами может быть эффективнее, чем другими видами топлива. Теплоноситель увеличивается в объеме и «избытку» нужно куда-то перенаправляться. Таким местом и станет расширительный бак, который в условиях частного дома без труда можно разместить на чердаке. Только в таком случае его необходимо утеплить.
Дрова являются самым дешевым видом топлива. Но для большей эффективности парового отопления лучше применять твердые породы. В таком случае дрова будут гореть продолжительное время, а при упомянутой особенности – отсутствия автоматики – это будет очень полезно для проживающих. К таким породам, которые к тому же очень легко достать, принадлежит акация. Она не только твердая порода, но и такая, которая может гореть практически сразу после распила. Отсутствие обилия сока в этой породе древесины приводит к тому, что необязательно искать сухую акацию.

Паровое отопление посредством печи – вариант дешевый, хоть и со специфическими особенностями. Однако этот вариант прошел апробацию временем и крайне успешно себя зарекомендовал. Так что отбрасывать его сходу не стоит.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

Шаг 1. Уложите нижний слой камней.
Шаг 2. Установите паровые пушки.
Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
Шаг 9. Накрутите шаровой кран для отбора пара.
Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Плюсы и минусы парогенераторов для бани
