Особенности подключения газового котла к электричеству, газу, дымоходу

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

Наименьшая высота помещения – 2.0 м, кубатура – 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
Остекление выполняется из соотношения на 10 м3 комнаты – 0.3 м2 окон.
В помещении оборудуется контур защитного заземления.
Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
Для обслуживания агрегата должны быть свободные проходы: фронт котла – от 1.25 м, по бокам от 0.7 м.
При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла – не более 3.0 м.

Подключение дымохода

Подключение дымохода газового котла

Для подключения газового котла не всегда нужен дымоход. Проверить это можно, посмотрев инструкцию к вашей модели.

Дымоходы устанавливают во внутреннюю стену дома или за неё. Можно сделать не больше трёх перегибов по ходу трубы. А первый участок, который соединяет дымоход и котёл, должен продолжаться не больше 25 см. Не забывайте про отверстие для чистки внутри трубы. Если камена сгорания открыта, то неплохо установить ещё и приточную трубу.

Лучший материал для дымохода – кровельная жесть. Или любой другой, который не боится кислоты. Тоже относится и к аксессуарам. Не соединяйте котёл и дымоход гофрой, как использовать и дымоход из кирпича.

Если при подключении газового котла в частном доме вы используйте коаксиальный дымоход, то ставьте его прямо и в стену. То есть это дымоход, когда труба находится в трубе. По одной из них идут пары, а по второй – воздух. При этом такой тип должен отходить от стены на полметра и больше. А если котёл с конденсатом, то ещё нужен уклон в его сторону.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
Собирается вертикальный стояк.
Уплотняются соединения огнеупорной смесью.
Фиксируются настенными кронштейнами.
Сверху закрепляется предохраняющий от осадков зонт.
Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

Материал, из которого изготовлена труба.
Наружное оформление дымохода.
Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Заключительный этап: ревизия подключения

После того, как все этапы подключения газового котла пройдены, нельзя торопиться с его запуском. Необходимо проверить правильность выполнения всех этапов монтажных работ. Эксплуатацию газового агрегата можно начинать только после того, как будет стопроцентная уверенность в том, что всё сделано безукоризненно.

Обязательно делают ревизию подключения водяного контура и выявляют возможные протечки. Ничего сложного в этом нет, так как утечка воды проявляется сразу. А вот недочёты, связанные с газопроводом, просто так не увидишь. Поступают следующим образом: газовую трубу обильно смачивают мыльным раствором и следят за появлением воздушных пузырьков. Если всё в порядке, пузырьков не будет.

Первый пробный запуск газового агрегата рекомендуются производить под контролем специалистов из газоснабжающей организации. Чтобы делать это самостоятельно, нужно иметь специальное разрешение. Однако только профессионалы могут точно определить, правильно или нет подключен газовый котёл. Специалисты проконсультируют, как подключить отопление к газовому котлу и помогут избежать возможных ошибок. Пренебрегать их советами не стоит, так как речь идёт о здоровье и жизни людей.

Перед началом отопительного сезона нужно проводить комплексное обслуживание контура обогрева. К таким мерам относится промывка системы, проверка работоспособности оборудования. После этого нужно заполнить систему отопления закрытого типа и стравить весь воздух. Способов заполнения контура несколько

Очень важно во время выполнения работы следить за уровнем давления. Оптимальные значения рабочего давления указаны в паспорте каждого элемента контуру

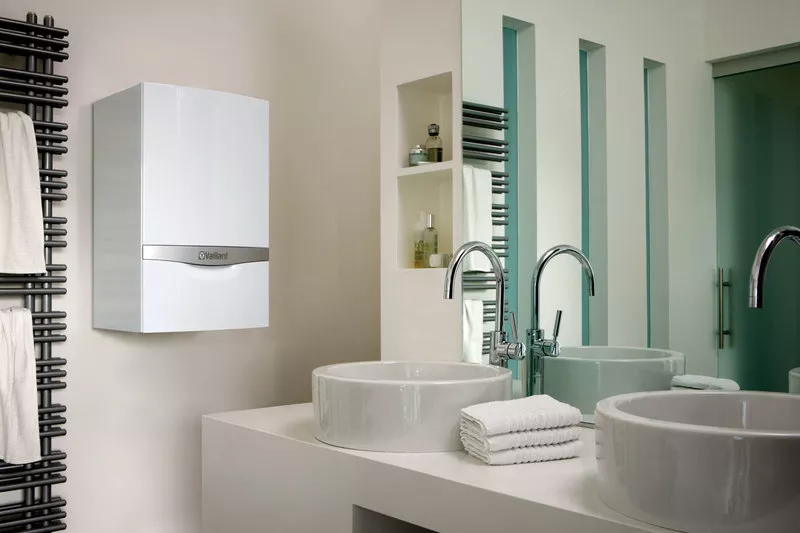

Настенные котлы:

Газовые настенные котлы используются при организации индивидуальных систем отопления и горячего водоснабжения. Практически ничем не отличаются от напольных.

Газовые котлы, предназначенные для крепления на стену, подразделяются на:

двухконтурные – выполняют обогрев помещений и подготавливают горячую воду для бытовых нужд во встроенном вторичном теплообменнике;
одноконтурные – предназначены только для обогрева помещений, приготовление горячей воды осуществляется во внешнем емкостном водонагревателе.

По виду камеры сгорания подразделяются на:

Закрытая камера – для сгорания топлива используют наружный воздух;
Открытая камера – для сгорания топлива используют воздух из помещения.

Цены на настенный котёл от 26 000р и выше. Всё зависит от производителя

Стоит обратить внимание на котлы итальянской компании Baxi, они являются лидерами на рынке бездымоходные котлов

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

Монтаж системы дымоотвода происходит следующим образом:

Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
Далее устраиваются отверстия по разметкам для прохождения трубы.
Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
Завершает конструкцию наконечник в виде конуса.

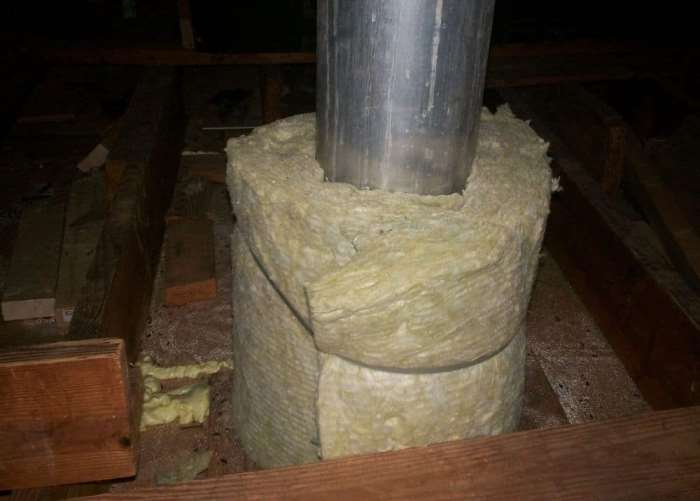

Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность

Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
Преимуществом можно назвать безопасность этого элемента отопления.
Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

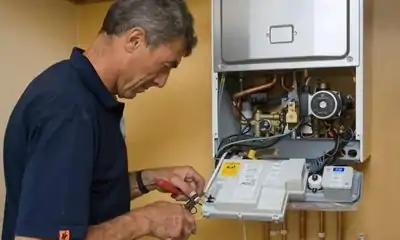

Этапы подключения газовых котлов

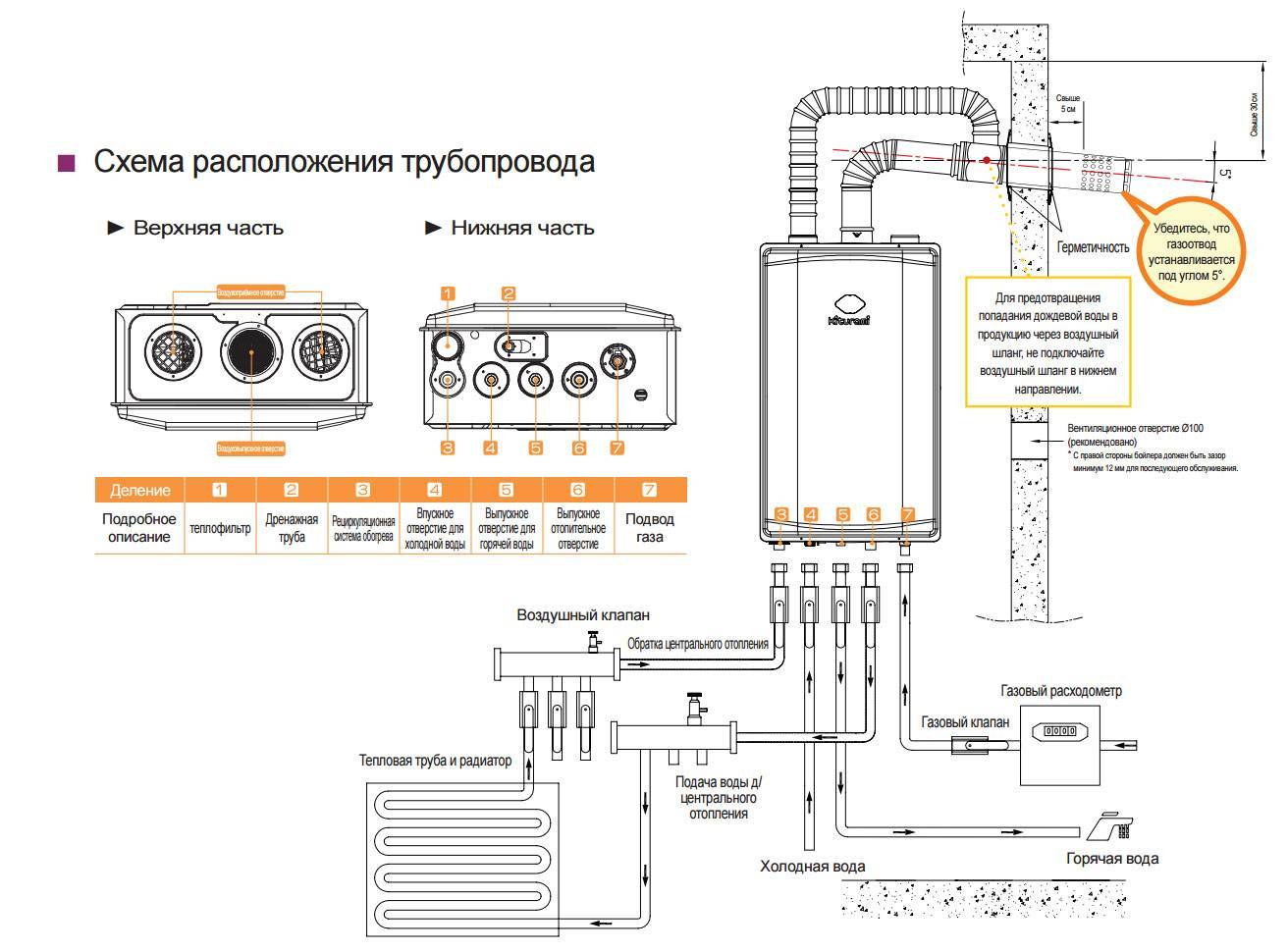

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

монтаж агрегата (или крепление на стену, если это настенный вариант);
работы по подсоединению водяного отопительного контура;
подключение к водоснабжению (двухконтурных отопительных агрегатов);

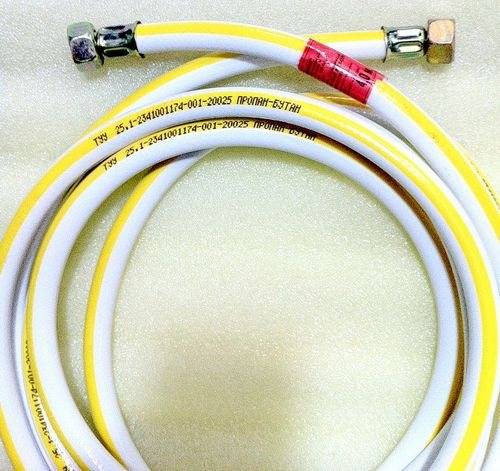

подключение к газопроводу;
пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Как подключить бойлер

Существуют разные варианты установки бойлера, зависящие от его конструкции.

Могут быть использованы:

Бойлер косвенного нагрева с теплообменником.
Бойлер послойного нагрева.
Электрический накопительный бойлер.

Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.

Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.

В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.

Варианты подключения к двухконтурному котлу

Двухконтурными котлами называют оборудование, способное работать с двумя ветками: системой отопления и системой горячего водоснабжения дома. Популярность таких раскладок объясняется их универсальностью и комфортом.

Схемы отопления с двухконтурным котлом разрабатываются по принципу, аналогичному вышеописанным примерам. Основное отличие здесь заключается в наличии ещё одной, дополнительной ветви, получившей название контура горячего водоснабжения. Простыми словами это трубопровод между нагревателем и краном (смесителем).

Как подключить двухконтурный котел

Источник 1-teplodom.ru

Практика подтверждает, что при последующей эксплуатации таких раскладок наблюдается такая статистика:

В больших по площади и качественно утеплённых домах режим работы двухконтурных котлов не имеет значения. Стены обеспечивают высокую инерционность, что отражается на продолжительном сохранении заданного значения температуры.

В небольших домах с плохой теплоизоляцией, важна инерционность котла. В этом случае необходимо добиться того, чтобы теплоноситель в трубах и радиаторах не остывал как можно дольше. Вопрос решается установкой элементов с большим сечением (внутренним объёмом).

Признаки неисправности

После установки котла обратите внимание на то, как он работает. Есть несколько пунктов, заметив которые требуется немедленно обратиться к профессионалам

Вот эти признаки:

Очень большой расход топлива. В этом случае аппарат, словно ненасытный монстр, пожирает дрова или уголь с бешеной скоростью. Через два-три часа после полной загрузки он снова пуст и ему нужна дозаправка.
Не получается регулировать температуру подачи воды на отопление.
Третий пункт тоже просто заметить. Если вы загрузили бак по полной, но температура не поднимается выше 60 °C.
Слышны взрывы в дымоходе.
На дымоходе видны выделения смолы или дёгтя.
Быстрое закипание.
Батареи холодные, а котёл показывает высокую температуру.

При обнаружении одного из семи признаков не пытайтесь сами разбираться в проблеме. Лучше сразу обратитесь к специалистам, благо, их на рынке очень много.

Раз в год на дом будет приходить работник горгаза, чтобы проверить работу котла. При наличии проблем необходимо обратиться в компанию, которая обслуживает аппарат, чтобы их устранить.

1 Основные этапы

Схема подключения двухконтурного газового котла к отопительной системе довольно сложная и подразумевает наличие определенных навыков. Котельное оборудование ежегодно становится все более эффективным и безопасным, при этом усложняются настройки и автоматические системы. Сегодня наибольшее распространение имеют двухконтурные котлы, не только отапливающие дом, но и греющие воду для бытовых нужд.

Производители разрабатывают инструкции, в которых объясняется, как подключить газовый котел к системе отопления. Невзирая на сложности, понять этапы монтажа и включить оборудование можно самостоятельно. Это намного дешевле, так как услуги специалистов стоят довольно дорого.

Чтобы понять, как подключить котел отопления своими руками, можно весь процесс разбить на ряд этапов:

установка агрегата (либо крепеж на стенку, если это настенная модель);
подключение водного контура;
подсоединение к водоснабжению;
присоединение к газопроводу и электричеству;
пусконаладочные мероприятия.

Прежде чем начать рассматривать схему подключения котла к системе отопления, надо купить все требуемые материалы, выяснить, какими трубами подсоединять котел и определить, к какому виду относится оборудование:

1. Одноконтурный котел. Используется лишь для отопительного контура и оборудован одним теплообменником.
2. Двухконтурный котел. Имеет два теплообменника: в первом циркулирует тепловой носитель для водного контура отопления, другой решает вопрос горячего водоснабжения.

Самые простые в установке настенные аппараты. Они имеют малые габариты и полностью укомплектованы для монтажа. На сегодняшний день для безопасной работы большинство газовых устройств оборудуются датчиками, сигнализирующими о поломках в системе. Это дает возможность своевременно устранить мелкие неисправности и избежать серьезного ремонта всей системы.
