Нюансы монтажа радиаторов
Самое главное при монтаже – делать все в фабричной упаковке, дабы не повредить внешне покрытие радиаторов
Кроме того, важно не перепутать подачу и «обратку»
Если вход и выход расположены на разных концах, то вы не сможете ошибиться – для этого просто изучите маркировку. Но если они находятся с одной стороны, нужно действовать внимательно и осторожно! Ошибка может привести к неправильному подсоединению, из-за чего мощность может снизиться на 60% (точное значение будет зависеть от выбранной модели)
Узел нижнего подключения с байпасом
Калькулятор расчета количества секций радиаторов отопления
Перейти к расчётам Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ» КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНАНормальный уровень отрицательных температур в самую холодную декаду года,
– от -35 °С и ниже – от -30 до -34 °С – от -25 до -29 °С – от -20 до -24 °С – от -15 до -19 °С – от -10 до -14 °С – не холоднее -10 °С ГЕОМЕТРИЯ ПОМЕЩЕНИЯПлощадь помещения, м²
Высота потолка в помещении
– до 2.7 м – от 2.7 до 3.0 м – от 3.1 до 3.5 м – от 3.6 до 4 м – свыше 4 м ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯКоличество внешних стен – одна – две – три – внешних стен нетВнешние стены смотрят на:
Север, Восток
Юг, ЗападПоложение внешней стены относительно зимней розы ветров
– наветренная сторона
– стена параллельна направлению ветра
– подветренная сторонаСтепень термоизоляции внешних стен – полноценная термоизоляция, проведенная на основании теплотехнических расчетов – средняя степень термоизоляции – стены не утепленыЧто расположено снизу? – холодный пол по грунту или над неотапливаемым помещением – утепленный пол по грунту или над неотапливаемым помещением – снизу расположено отапливаемое помещениеЧто расположено сверху? – холодный чердак или неотапливаемое и неутепленное помещение – утепленный чердак или утепленное помещение – отапливаемый чердак (мансарда) или любое другое отапливаемое помещение ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИКоличество окон – помещение без окон – одно – два – триВысота окна, м
Ширина окна, м
Тип установленных окон
– помещение без окон
– обычные деревянные окна с двойным остеклением
– окна с обычным однокамерным стеклопакетам
– окна с обычным двухкамерным стеклопакетом
– окна с шумоизоляионным двухкамерным стеклопакетом
– окна с энергосберегающим однокамерным стеклопакетом
– окна с двухкамерным энергосберегающим или с трехкамерным стеклопакетом ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯКоличество дверей на улицу, холодный балкон, в неотапливаемые помещения
– нет таких дверей – одна – две ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВПланируемая схема врезки радиаторов в контур отопления
– диагональное, сверху вниз
– одностороннее, сверху вниз
– двухстороннее, нижнее
– диагональное, снизу вверх
– нижнее одностороннееПланируемое размещение радиатора на стене
– радиатор полностью открыт
– радиатор полуприкрыт сверху подоконником или полкой
– радиатор прикрыт сверзу стеновой нишей
– радиатор прикрыт с фронтальной стороны декоративным экраном
– радиатор полностью заключен в декоративный кожух ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТАЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?
А. Общую требуемую тепловую мощность, например, для неразборного радиатора, конвектора, электрического обогревателя и т.п.
Б. Количество секций для разборного радиатора: чугунного, алюминиевого, биметаллического и т.п.Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей)
Далеко не каждому понравится такая «паутина труб», создаваемая для наиболее эффективного подключения батареи
Двухтрубные отопительные системы
Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.
Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.
Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.
Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.
При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.
Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.
Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком
Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком.
Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
Какой может быть обвязка из полипропиленовых труб
Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.
Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.
Выбор обвязки заключается в принятии решения по следующим вопросам:
- какая схема системы отопления будет использована (однотрубная или двухтрубная);
- какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).
Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.
по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.
Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.
- обычно в такой системе используется последовательное подключение радиаторов;
- перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.
- используется как параллельное, так и последовательное подключение батарей;
- патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.
Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.
Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.
Список работ по обвязке радиатора
В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.
Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.
Как подсоединить радиатор отопления к полипропиленовой трубе от стояка
Чтобы выполнить обвязку придерживайтесь следующей очередности работ:
муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

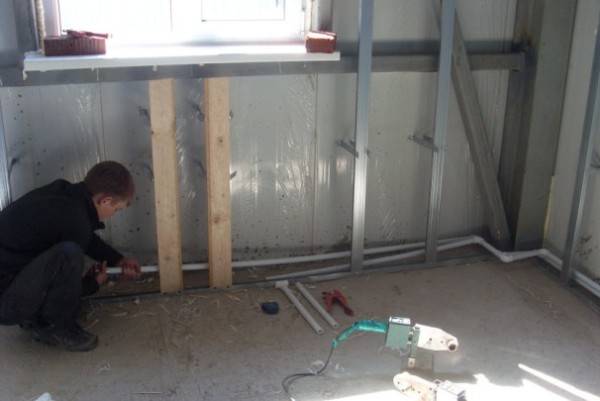

Трубы легко спрятать за гипсокартонными конструкциями
Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.
Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.
Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.
Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.
Выбор места и способа установки радиатора
Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:
- Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
- Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
- Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
- Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.
https://youtube.com/watch?v=olrD9qxCAhM
ПОСМОТРЕТЬ ВИДЕО
При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.
Типичные ошибки при выборе места установки:
- Не учтено место для установки регулировочных кранов.
- Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
- Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
- Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.
Способы циркуляции теплоносителя
Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.
Схема циркуляции теплоносителя в системе с использованием насосного оборудования
Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:
- Допускается применение труб малого диаметра.
- Магистраль устанавливают в любом положении, вертикально или горизонтально.
- Требуется меньший объем теплоносителя.
Как подключить радиатор отопления с нижним подключением?
Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.
Особенности
Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.
Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.
Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.
На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.
Панельные радиаторы отопления
https://youtube.com/watch?v=esXEbda3_qg
Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.
Стальные радиаторы отопления
Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.
Монтаж
Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.
Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.
Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.
У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.
Виды подводки
Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.
Радиатор отопления с односторонней нижней подводкой
Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.
Радиатор отопления с разносторонней нижней подводкой
Биметаллические радиаторы
Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.
Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.
Выбор подключения
Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.
Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.
Подбор вида обвязки
Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:
- типа системы, подающей тепло в помещение;
- способа соединения радиатора с центральными магистралями.
Определение типа системы
Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:
- однотрубные системы;
- двухтрубные системы.
Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.
Отопительная система с одним замкнутым контуром
Преимуществами однотрубной отопительной системы являются:
- сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
- увеличенная скорость прогрева;
- эстетичный вид и минимальное количество занятого пространства;
- простота монтажа;
- экономия на материалах.
К недостаткам можно отнести:
- взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
- сложность регулирования температуры теплоносителя;
- необходимость установки насоса с большим показателем мощности.
Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.
Отопительная сеть с двумя магистральными трубопроводами
Достоинствами такой системы являются:
- одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
- возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.
Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.
Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.
Варианты подключений
Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:
боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;
Боковое подключение радиатора
диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);
Диагональное подключение батареи
нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.
Нижнее подключение отопительного прибора
Какие радиаторы подойдут
Производители выпускают батареи под нижнее подключение с патрубками выхода и входа внизу. Универсальные модели имеют 4 зазора под магистрали, поэтому врезаются любым способом. На два входа подкидываются отопительные патрубки, остальные скрываются заглушками. Допускается подключать нижним способом радиаторы под боковую врезку. Понадобится специальный монтажный комплект для крепления труб на стену, в нее или под полом.
Фиксация производится снизу на кронштейнах. Элемент должен быть немного наклонен в сторону обратного движения теплоносителя. Таким образом из системы быстро удаляются воздушные пробки.
Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки
Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.
Т-образная трубка
Шаг 1. На трубку надевается резьбозажимное соединение.
Надевается резьбозажимное соединение
Шаг 2. После этого трубка развальцовывается.
Развальцовка Т-образной трубки
Шаг 3. Далее можно приступать непосредственно к монтажу трубок.
Монтаж трубок
Трубки установлены в разные стороны
Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.
Отопительный прибор подключен с помощью Т-образных трубок
Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.
Декоративная накладка
Пример использования декоративных накладок
Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.
Присоединительный набор
Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.
Направляющие
Кольцо для фиксации трубы
Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.
Кольцо надевается на трубу
Труба фиксируется с помощью кольца
Вставляется фиксатор
Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.
Обрезка трубы
Надевается резьбозажимное соединение
Монтаж к радиатору отопления
Устанавливаются декоративные накладки, предварительно обрезанные по размеру.
Отмечается место среза
Установка декоративных накладок
С помощью данного элемента две части соединяются между собой.
Этот элемент необходим для соединения двух частей
Соединение двух частей
Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.
Комплект крепится к перекрытию
Монтажные работы закончены
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
- седельное;
- одностороннее;
- диагональное.
Варианты подключения
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
