Слесарный инструмент напильник: описание, особенности и интересные факты о нем

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Читать также: Лист стальной 5мм вес 1м2

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Этап 2: определение содержания углерода в стали

Как определить конкретно, из углеродистой или легированной стали сделан, например, напильник? Для этого следует прибегнуть к простому старинному способу. Мастера подметили, что мелкая металлическая стружка, получаемая при обработке металла абразивным кругом, раскаляясь, дает сноп искр, имеющий для каждого металла свои характерные особенности. «Соломинки», из которого состоит сноп искр, у каждой марки стали свои особые: длинные, короткие, сплошные, прерывистые, кучные и редкие, ровные или имеющие утолщения; от каждой из них могут отделяться, порой очень обильно, мелкие яркие звездочки; в расчет принимается яркость свечения снопа искр, а также цветовые оттенки — от светло-желтого до темно-красного.

Чем выше содержание углерода в стали, тем больше в снопе искр ярких звездочек. Если сталь содержит немного углерода, например около 0,12%, то искры, выходящие из-под абразивного диска, будут расходиться веером в виде слегка изогнутых черточек желто-соломенного цвета, имеющих утолщения в середине и на конце (1, см. рис. на с. 105). Сталь, содержащая 0,5% углерода, имеющая среднюю твердость, образует примерно такие же искры, но от места среднего утолщения у них отделяется небольшое количество звездочек (2). От высокоуглеродистой инструментальной стали отделяются обильные искры со звездочками (3). У хромистой стали искры длинные, оранжево-красные; от них, как тоненькие веточки от основной ветки, отходят под разными углами короткие искорки со звездочками на конце (4). Искры у вольфрамовой стали прерывающиеся, и к тому же у них небольшие утолщения на конце (5). Хромовольфрамовая быстрорежущая сталь дает одновременно короткие и длинные искры темно-красного цвета с утолщениями на конце (6).

Классификация напильников по форме полотна

При описании формы полотна обычно отдельно называют геометрию сечения полотна (прямоугольная, квадратная, круглая и т.п.) и форму полотна в плане. На самом деле следует понимать, что эти две характеристики взаимосвязаны, поскольку и та, и другая определяются назначением напильника. По этой причине, например, квадратные, круглые и треугольные слесарные напильники всегда имеют зауженный носок. Они предназначены для опиливания отверстий и пазов, и их применимость и удобство работы с ними существенно возрастают, когда один и тот же напильник можно использовать в двух сечениях: малом и большом. Часто это необходимо при обработке одного и того же отверстия или выборки. Плоские напильники, наоборот, имеют прямоугольную в плане (или близкую к ней) форму, поскольку предназначены для опиливания относительно широких поверхностей.

Геометрия сечения полотна определяет форму поверхности, которую можно обрабатывать при помощи такого профессионального ручного инструмента, как напильник. Наиболее употребительны плоские, трехгранные и круглые напильники. Они составляют как бы универсальный набор, позволяющий выполнять большинство операций опиливания. А применение квадратного напильника абсолютно необходимо только в том случае, если требуется достаточно точно “вывести” прямые углы.

Плоские

Напильники в сечении могут значительно отличаться по форме перехода от широкой грани к грани узкой (прямой угол или скругление) и по наличию насечки на узких (боковых) гранях. Однако такое разнообразие характерно только для заточных напильников. Слесарные плоские напильники в сечении обычно имеют форму правильного прямоугольника, углы которого не закругляются. Эти напильники выпускаются прямоугольной и прямоугольной зауженной формы. Первые напильники предназначены для опиливания относительно больших поверхностей и обычно имеют насечку только на одной узкой грани из двух. Зауженный носок вторых напильников позволяет работать и в труднодоступных местах.

Плоский заостренный

Напильник (также называемый пазовым) из-за заостренного носка напоминает кинжал. В первую очередь, плоский заостренный напильник предназначен для обработки узких канавок. Для этого он имеет насечку на обеих узких гранях.

Круглые

Слесарные напильники имеют зауженный носок. Круглые заточные напильники применяются только для заточки пильных цепей и, обычно, так и называются, напильниками для заточки пильных цепей. Они имеют цилиндрическую форму, хвостовик на одном конце и свободную от насечки часть на другом. В отличие от большинства заточных напильников, насечка двойная, с редким стружколомом, наклоненным к оси напильника на угол 10 – 20°.

Полукруглые

Напильники выпускаются только слесарные. Иногда такой напильник удобен в качестве универсального, т.к. сочетает в себе свойства плоского и, частично, круглого напильников.

Ромбический

Напильники выпускаются только заточные. Они применяются для заточки некоторых разновидностей ручных пил по дереву (прежде всего садовых, имеющих т.н. “японский зуб”). Выпускаются с одинарной насечкой и насечкой “Wasa”.

Ножевидные слесарные

Напильники применяются для зачистки узких пазов в режущем и штамповом инструменте. Реже встречаются ножевидные напильники с тем же сечением, но прямоугольные в плане.

Ножевидные заточные

Напильники наряду с ромбическими используются для заточки пил по дереву. По форме они практически совпадают с ножевидными слесарными напильниками. Иногда их снабжают насечкой по тыльной стороне, которая в этом случае делается полукруглой и используется для формирования впадин между зубьями циркульных и ленточных пил (для эффективного отвода стружки эти впадины должны быть достаточно большого размера). Впрочем, с этой целью лучше использовать круглые напильники для заточки пильных цепей. Обдирочные напильники представляют собой частный случай слесарных напильников и отличаются от них только насечкой и, естественно, областью применения. Волнообразная форма насечки предотвращает увод напильника в стогну. Такие напильники выпускаются длиной от 150 до 350 мм. Подавляющее большинство производителей предлагает обдирочные напильники только плоской формы, но ряд фирм, которые специализируются исключительно по производству напильников, предлагают и более широкий ассортимент: треугольные, квадратные, круглые и полукруглые напильники с крупными выфрезерованными зубьями. По своим формам эти напильники почти не отличаются от соответствующе слесарных напильников.

Лучшие трёхгранные напильники

Одним из самых распространённых видов напильников по металлу является инструмент с трёхгранным сечением. Он применяется при расточке пазов, канавок, обработки внутренней плоскости. Плотники, садоводы используют для правки ножовок, стамесок, заточки лопат. Наши эксперты рассмотрели 7 моделей и выбрали три, которые отличаются хорошим качеством стали.

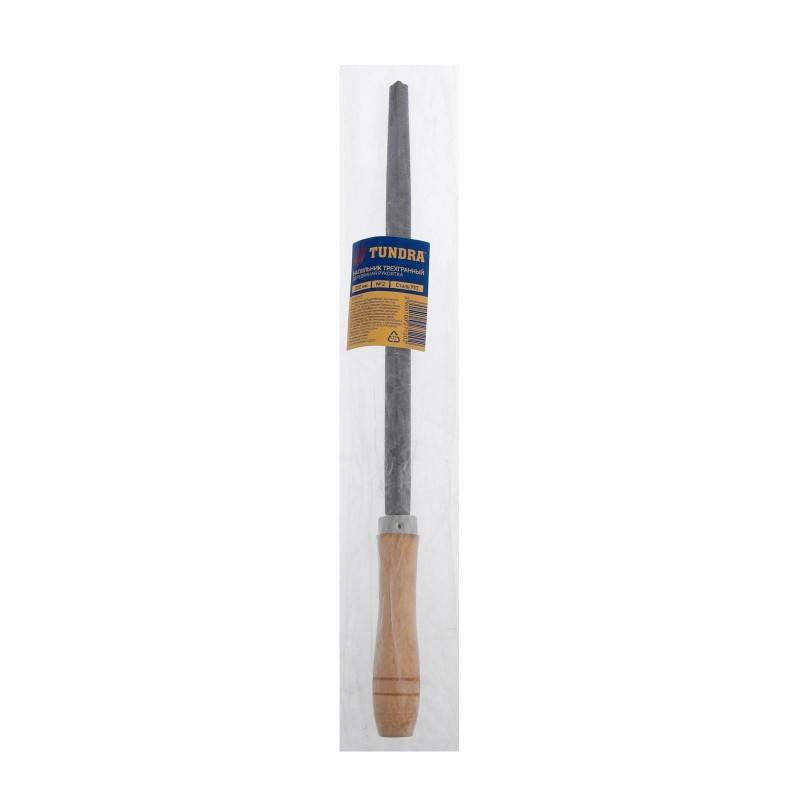

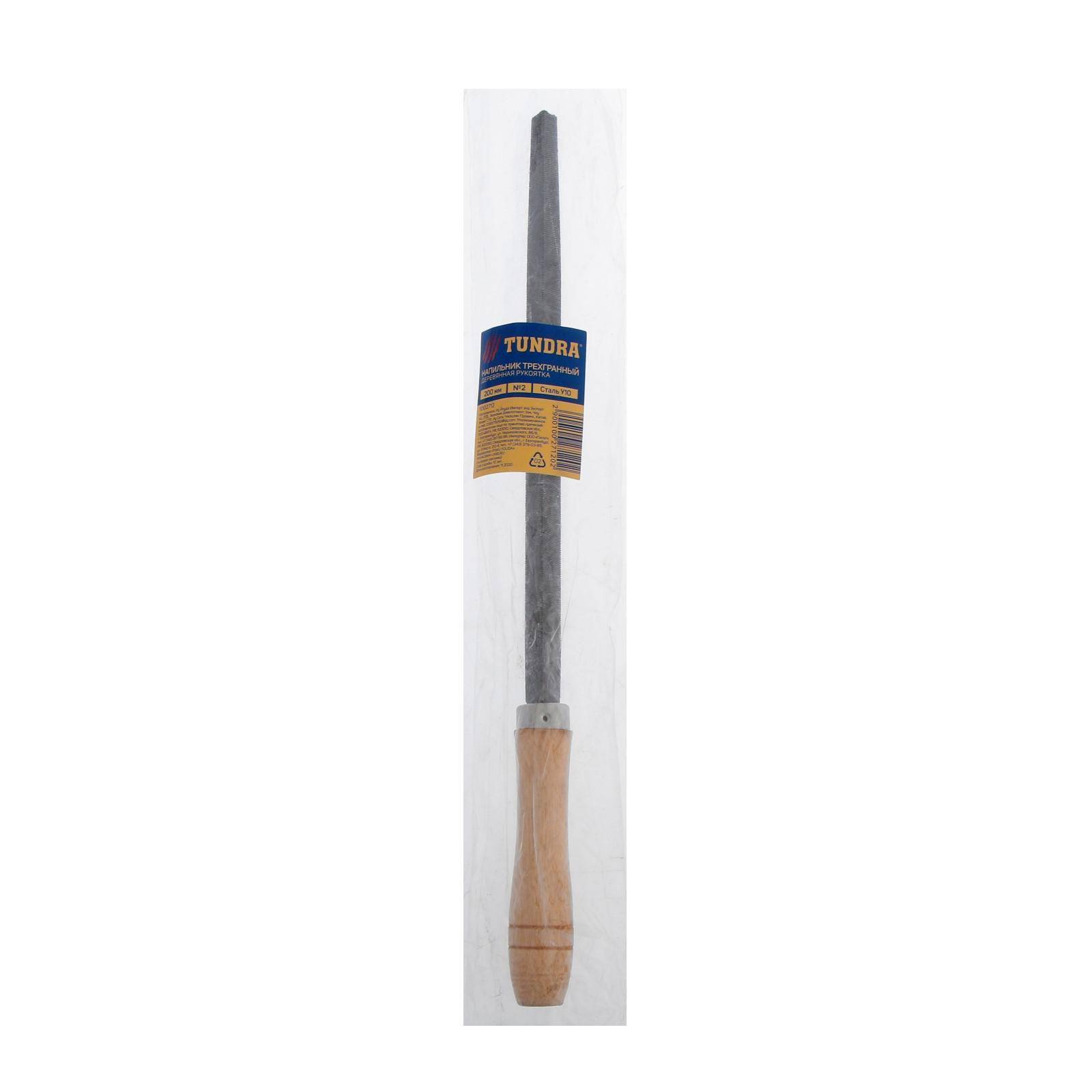

Tundra 1002712

Предназначен для работ по бронзе, чугуну и дереву, хорошо пилит твёрдый пластик. Изготовлен из углеродистой стали, устойчивой к появлению ржавчины. Частота насечек позволяет выполнять чистовую обработку. Зубья твёрдые, рассчитаны на интенсивное регулярное применение, стачиваются равномерно, обеспечивая повышенный ресурс.

Черешок изготовлен из дерева, зажимное кольцо эффективно фиксирует хвостовой элемент. Форма анатомическая, удобно лежит в ладони, не скользит, несмотря на отсутствие прорезиненной облицовки. Предусмотрен упор для большого пальца, который позволяет прикладывать значительные физические усилия.

Достоинства:

• Длинное полотно;
• Низкая цена;
• Крестообразный узор;
• Высокая эффективность.

Недостатки:

При работе с твёрдыми металлами увеличивается износ.

Кобальт 247-415

При изготовлении применяется высокоуглеродистая инструментальная сталь У13, которая отличается повышенной износостойкостью. Дополнительная закалка увеличивает прочность до 62 HRC. Одинарная личная насечка выполнена строго под углом в 30 градусов к оси, что позволяет получить чистую плоскость без рисок и глубоких царапин. Частота зубьев позволяет аккуратно снимать слой металла, толщиной до 0,025 мм.

Двухкомпонентная рукоятка выполнена из пластика и резины. Материал не скользит, а упор обеспечивает надёжный и эффективный захват. Небольшие размеры делают удобной работу в стеснённых условиях. Хорошо зарекомендовал себя при заточке садовых пил и ножовок.

Достоинства:

• Лёгкая доводка деталей из бронзы, латуни и незакалённой стали;
• Долгое время сохраняет заводскую зернистость;
• Надёжная фиксация хвостовика;
• Наличие подвеса.

Недостатки:

Не подходит для ножовок с шагом зубьев менее 6 PPI.

Ермак 645-008

Изготовлен из углеродистой инструментальной стали, устойчивой к коррозии. Полотно отличается высокой прочностью. Личная частота насечек позволяет аккуратно обрабатывать поверхность цветных металлов без глубоких царапин. Хорошо справляется с деревом, незакалённой сталью, пластиком. Может использоваться для заточки садовых и плотницких ножовок.

Черешок изготовлен из твёрдого дерева, устойчивого к гниению, влаги. Для дополнительной фиксации хвостовика используется кольцо из металла. Форма ручки учитывает анатомические особенности ладони. Рельефная поверхность не скользит, удерживает надфиль в руках при прикладывании физических усилий. Есть небольшой упор для большого пальца.

Достоинства:

• Оптимальная длина полотна;
• Привлекательная цена;
• Высокая производительность;
• Выдерживает повышенные нагрузки.

Недостатки:

Фиксация лезвия ослабевает со временем.

Лучшие плоские напильники

Форма рабочего элемента делает этот тип подходящим для обработки плоских деталей. Использовать надфиль можно по дереву, сплавам, чугуну, пластику. С его помощью удобно шлифовать детали после слесарной, токарной обработки. Выпускают модели с простой, перекрёстной, рашпильной, дуговой насечкой для работы с материалами разной плотности и твёрдости.

Kraftool 16080-20_z01

Двухсторонняя модель немецкого бренда имеет разную зернистость. Это даёт возможность выполнять грубую и точную обработку деталей. Ширина в 25 мм обеспечивает высокую производительность труда. Зёрна изготовили из сплава на основе вольфрама и карбида, который по прочности не уступает алмазу. Пайка выполнена в автоматическом режиме, что обеспечивает равномерность нанесения.

Рукоятка композитная, выполнена из высокопрочного пластика и прорезиненного материала. Наличие рельефной поверхности гарантирует надёжный хват, а упор защищает от соскальзывания.  Для вертикального хранения на стенде или поясе есть функциональное отверстие. Предназначен для шлифования дерева, керамики, пластика и металла.

Достоинства:

• Строгая геометрия граней;
• Увеличенный ресурс;
• Автоматизированное нанесение зёрен;
• Удобный размер для продолжительного опиливания.

Недостатки:

Не обнаружены.

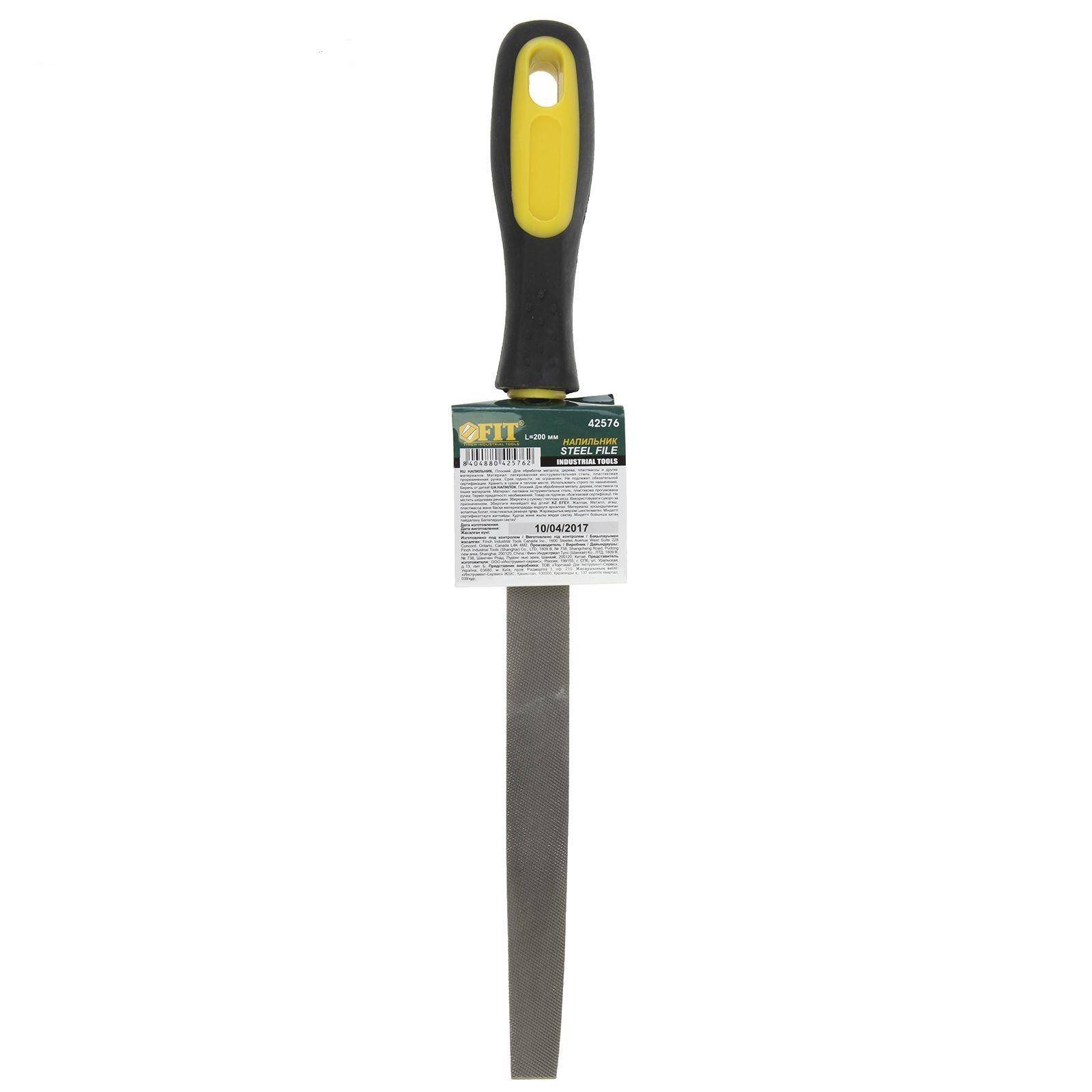

FIT 42576

Канадская компания локализовала производство в Китае и выпускает продукцию высокого качества в соответствие с международными стандартами. Данная модель изготовлена из высокоуглеродистого железа – прочного материала, с повышенной твёрдостью, устойчивого к коррозии. Личная нарезка помогает обрабатывать детали быстро и аккуратно. Крестообразный рельеф увеличивает площадь соприкосновения с заготовкой, что положительно влияет на производительность.

С помощью рашпиля можно обработать железо, медь, керамику, пластик, дерево. Подходит для интенсивного применения, так как имеет эргономическую форму рукояти. Ручка двухкомпонентная – в основе ударопрочный полимер, удобный захват обеспечивает прорезиненные элементы. Перед упором рельефная поверхность, что сводит риск соскальзывания до минимума и повышает безопасность труда.

Достоинства:

• Хорошая прочность;
• Увеличенный ресурс;
• Оптимальная ширина рабочей части;
• Прочная фиксация хвоста.

Недостатки:

Не обнаружены.

Сибртех 162537

Продукция российской компании изготавливается из высокоуглеродистой стали, отличается повышенной прочностью. Зубья устойчивы к износу, что увеличивает ресурс. Для данной модели производитель выбрал частоту №3. Зернистость при этом формате превышает 25 на сантиметр. Предназначен рашпиль для точной доводки деталей, шлифования плоских поверхностей.

Рекомендуется для работ по дереву, окончательной подгонки металлических заготовок, снятия лакокрасочного покрытия. Ширина лезвия в 20 мм и длина 15 см делает его универсальным, позволяет использовать в труднодоступных местах. Аккуратно снимает слой металла, толщиной не более 0,025 мм, хорошо справляется с твёрдым пластиком и керамикой.

Достоинства:

• Двойная насечка;
• Хорошее качество стали;
• Подходит для интенсивного использования;
• Минимальный износ.

Недостатки:

Нет рукоятки.

Лучшие переставные клещи

Общее описание и назначение напильника

Назначением инструмента является доработка детали до окончательного вида. С его помощью вручную выполняется множество различных производственных операций:

• Затачивание всевозможных инструментов – пилы для дерева и металла с различным профилем зуба, ножей, циклёвок, дыроколов, пробойников.
• Начальная обработка изделий из металла, дерева и пластика.
• Удаление заусенцев после грубой опиловки, шлифование плоскости.
• Корректировка формы предмета, формовка отверстий.
• Выполнение на изделии элементов сложной конфигурации, таких как канавки, пазы, шлицы, овалы.
• Отрезание части детали.
• Подгон размеров по чертежу.

Правила работы напильником

Для того, чтобы выполнять задачи, ради которых устройство было создано, необходимо его рифлёную зону с небольшим усилием приложить к зоне, которую предстоит опиливать. Затем, не ослабляя прижима, привести в движение. Зубцы насечки инструмента начнут снимать верхнюю часть с обрабатываемой детали. Это действие определяется техническим термином – «Послойное срезание материала с поверхности». Качество среза является результатом правильности выбора номера насечки, а производительность определяется силой прижатия и частотой перемещений инструмента по заготовке. Окончательная обработка детали ведётся личневым или бархатным напильником. Обработка дерева производится рашпилем.

Напильник является ручным инструментом. Чтобы начать им работать, необходимо выполнить следующие операции:

1. Проверить исправность инструмента. Ручка должна сидеть плотно, без люфта.
2. Ознакомиться с правилами техники безопасности и строго выполнять их.
3. Прочно закрепить заготовку в соответствующих приспособлениях, например, в тисках или прижать к верстаку струбциной. Желательно, чтобы поверхность, которую предстоит обрабатывать, была расположена горизонтально. Деталь должна выступать над поверхностью губок тисков примерно на 5 – 8мм.
4. Если работник правша, то он берёт напильник за рукоятку в свою правую руку, кладёт инструмент рабочей частью на намеченную к обработке зону детали, левой рукой аккуратно прижимает его к детали и начинает горизонтальные поступательно-возвратные движения вперёд-назад. При ходе вперёд на рукоятку и носок нужно нажимать. Направление движения составляет   угол примерно 45 градусов к фронту заготовки. За каждое движение вперёд напильник снимает с неё некоторое количество материала. Щёткой (кордовой) из жёсткой проволоки необходимо с зубчатого поля удалять стружку. Чтобы предотвратить забивание насечки опилками цветного металла, специалисты советуют до начала работы натереть инструмент мелом.
5. Если плоскость детали обрабатывается плоским напильником, то после каждого рабочего прохода следует перемещать инструмент в сторону перпендикулярно рабочему ходу. Таким образом будет покрыта вся площадь обработки.
6. Необходимо следить за тем, чтобы инструмент двигался без перекосов, иначе на детали появятся царапины и борозды.
7. Если задача заключается в обработке узкой полоски между двумя стенками, то надо следить за тем, чтобы не повредить запретную зону.
8. При развёртке круглого или фигурного отверстия надо также следить за изменение его формы в результате работы круглого или квадратного напильника.

Опытные мастера часто модернизируют инструмент, подгоняя его под свой вкус и конкретные задачи. Изменяют длину, заостряют конец, делают более удобную ручку.

Напильником пользуются для облагораживания детали, которая обтачивалась на токарном станке. Ручным инструментом убирают бороздки от резца, формируют канавки, снимают фаски.

Чем отличается рашпиль от напильника? — Станки, сварка, металлообработка

Очень часто для черновой обработки изделий применяются специальные инструменты. Классическим набором мастера можно назвать сочетание напильников и рашпиля, оба варианта характеризуются своими определенным особенностями. В большинстве случаев обозначенные инструменты используются для работы с деревом или металлом, а снятие металла может проводится в несколько заходов.

Рашпилем называют одну из разновидностей напильника, который имеет достаточно крупные насечки. Область применения заключается в предварительной обработке материалов (пластмассы, древесины, а также мягкого металла и кожи).

Чистовой инструмент в подобных случаях применяться не может, так как созданные углубления забиваются с высокой скоростью и скорость обработки достаточна мала. Рассмотрим особенности этого инструмента подробнее.

Рашпиль по дереву

Несмотря на достижения в науке и технике, дерево считается одним из самых распространенных материалов на сегодняшний день. Его обработка может проводится при применении самых различных инструментов, в том числе рашпиль. При рассмотрении того, что такое рашпиль отметим следующие моменты:

1. Самый распространенный вариант исполнения имеет плоскую рабочую часть с тупым носом. Она применяется для снятия материала с плоских и других поверхностей.
2. Насечка выполнена в крупном виде. За счет этого обеспечивается образование крупной стружки, которую довольно просто удалить с поверхности. Перед каждым зубом есть специальная канавка, за счет которой упрощается процесс удаления стружки.
3. Инструмент делиться на основную рабочую часть и рукоятки. В некоторых случаях рукоятка может сниматься, при изготовлении применяются самые различные материалы.

В целом можно сказать, что напильник рашпиль предназначен для грубой работы. После его применения также требуется проведение доводки и других подобных операций. Степень шероховатости обрабатываемой поверхности весьма велика.

Виды рашпилей

Выделяют довольно большое количество различных видов подобного инструмента. Классификация проводится по различным признакам, наиболее важным можно назвать вид рабочей части:

1. Плоские рашпили встречаются намного чаще других вариантов исполнения, как правило, включены в стандартные наборы. Подобная рабочая поверхность может применяться для отделки плоских поверхностей, наконечник может быть зауженным или прямым.
2. Встречается и рашпиль полукруглый. В большинстве случаев инструмент с подобной поверхностью используется для обработки полукруглых заготовок. Степень закругления основной части изделия может существенно отличаться.
3. Для работы с изделиями, которые обладают необычной формой, часто применяются варианты исполнения с треугольным или другим сложным сечением. Особая форма позволяет проводить снятие материала с углов и других сложных геометрий.

Надфиль алмазный

Алмазные надфили — это не что иное, как мелкие пилки. Рабочий профиль инструмента покрывают алмазным порошком. Благодаря алмазному слою обеспечивается непросто резка материала во время слесарной операции, но и частичное снятие поверхностного слоя. Косметическая пилочка для ухода за ногтями тоже относится к категории надфилей. Эта драгоценная горная порода считается одной из самых дорогих природных материалов. С какой целью использовать алмаз для изготовления инструментов? На самом деле для изготовления рабочей поверхности напильников берут искусственный камень.

Высокие показатели прочности надфиля с алмазным покрытием позволяют обрабатывать стекло, керамику, прочную сталь и сплавы. В ГОСТ 23461–84 указано, что длина алмазного устройства лежит в диапазоне от 100 до 200 мм. В магазине чаще всего можно встретить образцы длиной 80 мм и 160 мм. Стандартная длина рабочей части у таких надфилей- 50 мм и 80 мм. Материалы, используемые в производстве надфилей, должны иметь твёрдость больше, чем у стали.

Для производства таких инструментов, как алмазные надфили (ГОСТ 1435, ГОСТ 5950) требуется включение в состав стали с повышенным содержанием углерода. Показатели твёрдости по шкале HRC должны находиться в интервале от 50 до 60 единиц. Ещё один значимый показатель, это зернистость. Она определяет величину крупиц алмазного напыления. Обозначают её с помощью цветной полоски или мелких рисок, которые обычно высекают на рукоятке инструмента.

При этом напильники достаточно широко применяются в разных сферах. Они используются для обработки деталей из дерева, металла и других материалов. Они применяются для заточки цепей или полотен пил. Они бывают полезны при установке и сборке различных конструкций.

Таким образом, ценность и необходимость напильника как инструмента не подлежит сомнению. Именно поэтому попытаемся определиться, как выбрать подходящий экземпляр.

Марка стали напильника по металлу – Справочник металлиста

Шлифовка металла не всегда выполняется с помощью электроинструмента. Иногда для таких работ используют напильники, главное, правильно подобрать их.

Этот инструмент бывает двух типов – для работ по металлу и дереву. Напильники, предназначенные для металла, являются более твердыми, чем собратья, используемые для древесины.

Это объясняется тем, что поверхность металла обрабатывается гораздо труднее дерева.

Производятся такие инструменты из очень твердой стали, а отличаются друг от друга разными формами и размерами надсечек. Такое разнообразие привело к тому, что простому обывателю довольно сложно разобраться в том, для каких целей предназначен тот или иной инструмент. Для улучшения ситуации была разработана их классификация, которая действует и в настоящее время.

Особенности напильника

Несмотря на то, современные технологии достигли больших высот, для работ по металлу по-прежнему используется напильник. Его предназначение – при помощи послойного стачивания поверхности какой-либо детали придать ей необходимую форму и размер.

Напильник является режущим инструментом. Внешний вид его представляет собой брусок, для изготовления которого применяется сталь особой марки. Поверхность его иссечена по особому шаблону.

На суженном хвостовике конусообразной формы имеется пластмассовая или деревянная ручка. Она предусмотрена только для того, чтобы работающему с инструментом было удобно. Если вдруг она слетит, то ее можно легко заменить на другую.

Виды насечек

Чтобы правильно подобрать напильник, следует определить вид нанесенной насечки и конфигурацию ее зубьев. Для нанесения зубьев используется метод:

• фрезерования;
• протягивания;
• насекания;
• нарезания;
• точения.

Самыми популярными на сегодняшний день считаются напильники с зубьями, насеченными на специальных станках. Чаще всего насечки бывают одинарными или двойными. Одинарная насечка снимает опилки, которые по величине равняются зубьям. Работать таким напильником очень тяжело, поэтому им в основном обрабатывают мягкие металлы, дерево и пластмассу.

Двойная насечка образуется в результате комбинации основной и вспомогательной, которая выполняется под углом к основной. Такие насечки перемалывают стружку, которая образуется в процессе работы. Обрабатывают этим напильником сплавы и твердые металлы.

Величина зубьев зависит от размера насечек на 1 см длины бруска – чем меньше их, тем крупнее будет зуб. В зависимости от размера зубьев инструмент бывает от 0 до 5 номеров.

Главный недостаток инструмента, имеющего такую насечку, — это низкая точность обрабатываемых деталей, составляющая 0,1 – 0,2 мм.

Инструмент, имеющего зубья под номерами 2 и 3, используется тогда, когда необходимо снять слой материала в 0,02 – 0,06 мм. Напильник с зубьями насечки, имеющих номера 4 и 5, применяется для чистовой отделки деталей. Точность обработки – 0,01 – 0,005 мм. Такими зубьями снимают слой материала 0,01 – 0,03 мм, не больше.

Форма напильников

По тому, какую форму имеет инструмент, можно определить сферу его применения:

• плоские остроносые или просто плоские используются для обработки плоских поверхностей;
• квадратные, с помощью которых происходит распиливание отверстий многоугольной, квадратной и прямоугольной формы;
• трехгранные, которые используются для обработки в канавках, отверстиях и пазах;
• с помощью полукруглых инструментов осуществляется обработка больших отверстий и вогнутых поверхностей, имеющих значительный радиус кривизны;
• круглые используются для обработки вогнутых поверхностей с небольшим диаметром или овальных и круглых отверстий;
• ромбические предназначены для работ с зубчатыми деталями;
• ножовочные инструменты используются для выборки канавок и узких пазов.

Особенности использования инструмента

Работа с напильником не требует особых знаний и навыков, тем не менее не стоит забывать о внимательности и осторожности. Неверным движением можно испортить заготовку, зазевавшись, можно пораниться

Чтобы работать было удобно и безопасно, обрабатываемую деталь необходимо зажать в тиски или зафиксировать несколькими струбцинами на верстаке.

Правой рукой берут напильник или рашпиль за ручку, левую кладут на край рабочей поверхности. Совершают возвратно-поступательные движения от себя – на себя. При этом левая рука слегка надавливает на инструмент. Хороший результат дает движение не перпендикулярно волокнам дерева, а несколько под углом.

Качество работы постоянно контролируют, для этого необходимо периодически сметать стружку щеткой с длинным ворсом. Ближе к завершению работы давление на инструмент снижают. При этом не надо стараться получить сразу идеальную поверхность, скорее всего, чтобы окончательно убрать шероховатости, придется поработать и наждачной бумагой.

Умение пользоваться напильником – навык полезный во всех отношениях. Этому несложно научиться, достаточно лишь немного потренироваться. Усердие и трудолюбие помогут освоить этот несложный инструмент, что наверняка не единожды пригодится в жизни. Стоит только отметить, что выбирать надо качественный инструмент, в противном случае простая работа может превратиться в настоящую каторгу.

Шлифовка металла не всегда выполняется с помощью электроинструмента. Иногда для таких работ используют напильники, главное, правильно подобрать их. Этот инструмент бывает двух типов – для работ по металлу и дереву. Напильники, предназначенные для металла, являются более твердыми, чем собратья, используемые для древесины. Это объясняется тем, что поверхность металла обрабатывается гораздо труднее дерева.

Производятся такие инструменты из очень твердой стали, а отличаются друг от друга разными формами и размерами надсечек. Такое разнообразие привело к тому, что простому обывателю довольно сложно разобраться в том, для каких целей предназначен тот или иной инструмент

. Для улучшения ситуации была разработана их классификация, которая действует и в настоящее время.

Виды напильников по металлу

Напильник – это специальный режущий инструмент, повсеместно используемый в разных отраслях производства. Внешне он представляет из себя стальной брусок большой или средней длины с закрепленной на основании деревянной, пластмассовой или прорезиненной ручкой. Она необходима, чтобы обеспечить работнику комфорт при работе с инструментом и снизить риски получения производственных травм.

Тело напильника выполнено из стали специальной марки, что позволяет инструменту взаимодействовать с объектами из металла. Хвостовая часть стального бруса покрыта особым узором, который называется иссечением. Именно от формы и величины насечки будут зависеть и характер, и разновидность выполняемых работ.

Обработка деталей из металла происходит посредством поэтапного стачивания слоев инструментом до придания изделию необходимой формы. Главное, чтобы режущая по металлу часть была подобрана по назначению.

Формы напильников

Геометрическая форма напильника по металлу определяет область его применения в сфере производства и обработки изделий:

• плоские или плоские остроносые: обработка плоских деталей из металла, а также ровные поверхности;
• квадратные: необходимы для вырезания и формирования технических отверстий различных многоугольных форм;
• трехгранные треугольные: используя такой инструмент, режущий по металлу, можно отполировать, обработать и вычистить зазоры, пазы и иные производственные отверстия;
• полукруглые: отлично подходят для различных видов обработки искривленных вогнутых поверхностей;
• круглые: используются для отточки и обработки округлых или овальных вогнутых поверхностей с маленьким радиусом кривизны;
• ромбические: обработка деталей из металла с наличием зубьев;
• ножовка: инструмент для отточки узких зазоров, отверстий и других мелких деталей.

Типы напильников

Тип инструмента по обработке металла определяется исходя из его прямого предназначения:

1. Резчики по металлу общего назначения. Их принято использовать в слесарном деле. Хвостовая часть выполнена в виде двух зазубренных насечек, которые наложены друг на друга: их длина может варьироваться от 1 до 4,5 см и сочетаться с зубьями всех размеров.
2. Резчики по металлу специального назначения. Необходимы в сфере промышленности, так как их основная задача – это устранение отклонений и подгонка мелких деталей, пазов и поверхностей разных радиусов кривизны. Данный вид инструмента имеет много разновидностей, которые подбираются на основании характера выполняемых работ: двухконцевые, плоские, разовые и прочие.
3. Надфили. Эта группа напильников по металлу включает в себя самое большое количество видов. Наконечники стального бруса бывают всех возможных геометрических форм, притом сам брус, как правило, не очень длинный. Надфили плоского, круглого, ножовочного и всех других типов характеризуются наличием насечки 5 класса. Надфили используются для обработки мелких металлических деталей, с которыми не справляются более грубые и массивные слесарные инструменты.
4. Рашпили. От всех остальных типов напильников рашпили отличаются особо длинной частью стального бруса и крупными зубьями на хвостовой части. Существует 3 основных вида такого инструмента: сапожные резчики по металлу, копытные и напильники-рашпили общего назначения. Форма инструмента преобладает круглая и полукруглая с концом разной степени остроты.

Разновидности насечек и их геометрия

Чтобы качественно выполнить работу резчиком по металлу, необходимо определить требуемый вид насечки. Строение и размер зубьев также имеют большое значение при выборе инструмента. Стальные зубчики могут быть нанесены на хвостовую часть стального бруса разными способами:

• фрезерование;
• насекание;
• протягивание;
• течение;
• нарезание.

Наиболее широкое применение в сфере обработки металлических изделий находят резчики по металлу, зубья которых выполнены посредством насечения их на специальных автоматизированных станках. При этом сами насечки могут быть как двойными, так и одинарными.

Двойная представляет из себя две насечки, одна из которых является основной, а вторая – вспомогательной. Относительно друг друга насечки расположены под особым углом, что позволяет производить отточку твердых материалов (металлы и их сплавы).

Геометрия зуба у напильников будет зависеть от количества насечек на теле стального бруса.
