Установка вентилируемого фасада
Прежде чем начинать монтаж вентилируемого фасада, необходимо рассчитать и закупить необходимые материалы: металлический профиль, утеплитель и керамогранитную фасадную плитку. После обмера и разметки здания можно начинать монтаж каркаса.
Установка обрешетки
Каркас для навесного фасада – это довольно сложная подсистема, и технология ее монтажа следующая:
- Прежде всего, к поверхности фасада крепятся кронштейны, при этом их монтаж начинается сверху.
- Несущая способность анкеров и кронштейнов, а также шаг их монтажа рассчитывается специалистами, исходя из состояния и материала фасада.
- Установив все несущие кронштейны, начинают монтаж направляющих. Их выставляют в одну плоскость, используя заранее выставленные маяки.
- Расстояние от стены до направляющих определяется типом и толщиной выбранного утеплителя.
Монтаж утеплителя на фасад здания
После того, как подсистема каркаса полностью смонтирована, начинают монтаж теплоизолятора:
- Для утепления вентилируемого фасада из керамогранита лучше использовать листовые утеплители.
- Утеплитель следует подогнать по размерам ячеек, образованными направляющими каркаса.
- Теплоизоляционный материал устанавливается в эти ячейки и закрепляется специальными дюбелями. В некоторых случаях применяют два слоя утеплителя, чтобы увеличить уровень тепловой изоляции здания.
Затем утеплитель укрывается сверху пароизоляционной пленкой. Этот материал обладает особой структурой: он пропускает воздух, но не пропускает влагу. Такая технология дает возможность утеплителю «дышать», не отсыревая при этом. Монтаж такой пленки производится внахлест при помощи строительной липкой ленты. Швы при этом также необходимо проклеить.
Установка облицовки из керамогранита
Установка облицовочной плитки из керамогранита производится достаточно просто. Для этих целей применяются специальные кляммеры из нержавеющего металла:
- Стартовые кляммеры при помощи заклепок крепятся на нижней направляющей с учетом размера плитки керамогранита.
- Теперь выставляется первый ряд облицовки и также крепится двойными кляммерами (с пазом для следующего ряда).
- Затем следует монтаж второго ряда и так далее, до полного завершения облицовочных работ.
Таким образом, выстраивается эффективная подсистема вентфасада, способная прослужить не одно десятилетие.
В заключение стоит отметить, что установка вентилируемого фасада с облицовкой из керамогранита является выгодным вложением средств. Такая облицовка не требует ухода, при необходимости каркасная подсистема позволяет легко заменить плитку керамогранита, не демонтируя всей обшивки.
Монтаж фасада из керамогранита
В основном установка таких фасадов не легкое дело, а монтаж вентилируемого фасада из керамогранита должен выполнятся специалистами. Правильная технология монтажа фасада из керамогранита имеет шесть этапов. Их нужно проходить в чёткой последовательности, соблюдать рекомендации специалистов.

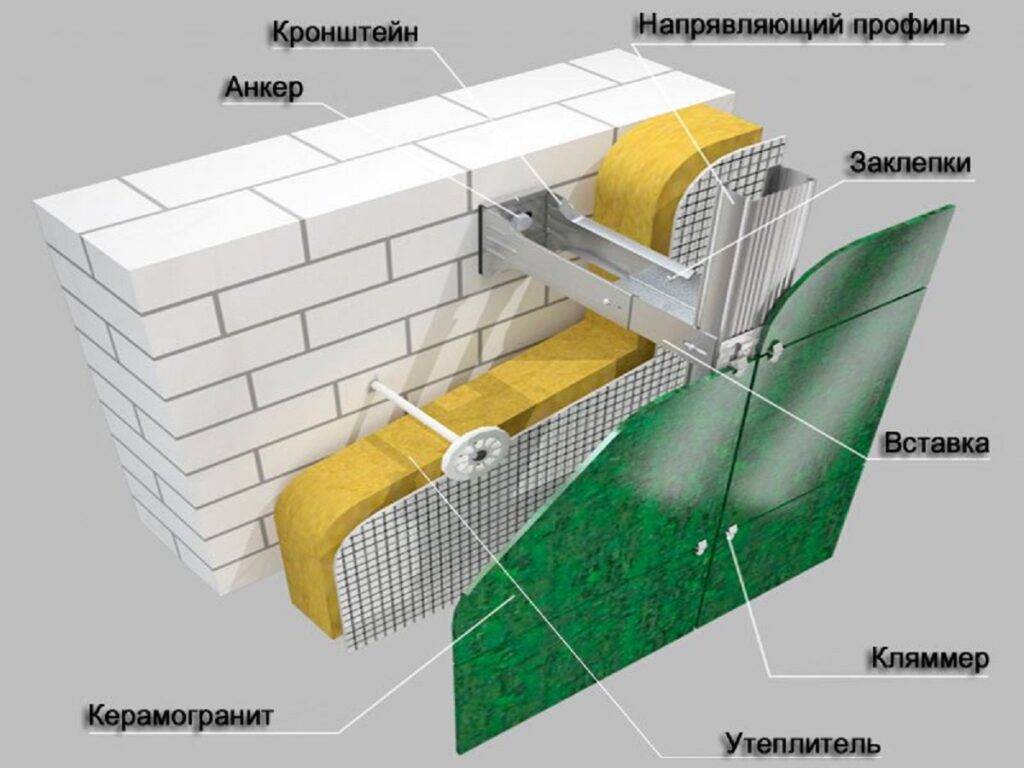

Схема монтажа сайдинга из керамогранита
Первый этап: подготовка
Нужно понимать, что вентилируемый фасад из керамогранитных плит является сложным системным комплексом, поэтому инженеры побеспокоились о составлении списка подготовительных работ, порядок которых закреплён законодательством в нормативных требованиях «Организация строительного производства».
Прежде всего, нужно подумать о безопасности жизни, здоровья людей, проходящих мимо здания и своих рабочих. Для этого:
- устанавливается разметка границ зоны риска на расстоянии 3 метра от постройки;
- все материалы и место сбора конструкций размещаются только внутри этой зоны;
- в сложных погодных условиях откладывать монтаж;
Такие советы больше касаются работ с многоэтажными конструкциями, но при монтаже вентилируемого фасада из керамогранита в своём жилище тоже желательно выполнять технику безопасности, чтобы не навредить себе или жильцам.
Второй этап: определение точек для установки кронштейнов
Для разметки мест установки кронштейнов, внимательно изучите техническую документацию — её нужно делать строго по проекту, разработанному инженерами. Она проводится в два этапа:
- Определяются линии для маяков:Нижняя горизонтальная — их крайние точки определяются нивелиром, отмечаются несмываемой краской. С помощью лазерного уровня и рулетки отмечаются промежуточные точки для кронштейнов. Две крайние вертикальные по фасаду — с парапета опускаются отвесы и по крайним точкам горизонтальных линий проводятся вертикальные.
- Точки установки кронштейнов отмечаются несмываемой краской.
Третий этап: монтаж
Инструкция для монтажа кронштейнов:
- Воспользуйтесь перфоратором и сделайте в стене отверстия.
- Установите паронитовую прокладку.
- С помощью дюбеля и шуруповёрта установите несущие кронштейны.
Четвёртый этап: теплоизоляции и ветрогидрозащита
На этом этапе установки системы вентилируемого фасада керамогранита выполняются следующие работы:
- Через прорези навешивается плита утепления.
- Навешиваются и временно закрепляются полотнища ветрогидрозащитной мембраны. «Помните! При монтаже вентилируемых фасадов из керамогранита соблюдайте нахлест полотен не менее 100 мм»
- Высверлите через неё отверстия в стене для установки тарельчатых дюбелей;
- Выполните монтировку плит на стартовый профиль или цоколь;
- Навешивайте плиты снизу вверх по горизонтали в шахматном порядке, подрезая их по мере необходимости; «Помните! Нужно следить, чтобы между плитами не оставалось щелей.»
- В случае двухслойного утепления на плите закрепляется два и более тарельчатых дюбеля, а плиты крепятся аналогично однослойному утеплению.
Пятый этап: установка направляющих
Установка вертикальных направляющих профилей на регулирующие кронштейны:
- Профиля устанавливаются на опорные и несущие кронштейны;
- С помощью заклёпок профиля фиксируются к несущим кронштейнам;
- Устанавливаются противопожарные отсечки.
Шестой этап: облицовка
Установка керамогранита для вентилируемых фасадов производится в таком порядке:
- С помощью электродрели размечаются отверстия для кламмеров.
- Придерживаясь чертежей, установите кламмеры. Используйте заклёпки для прикрепления к каркасу. Для монтажа пользуйтесь самонарезающими винтами.
Одновременно монтаж керамогранита делается одним из следующих способов:
- без заметного шва — керамогранит присоединяется горизонтальным пропилом на фасад к двум направляющим. Кроме того, это уменьшит нагрузку;
- с заметным швом — в сравнении с предыдущим, более простой в исполнении.
Монтаж вентилируемого фасада
Установка керамогранита на фасад открытым способом регламентируется положениями СНиП №3-01-85 и производится в несколько этапов:
- Подготовка поверхности стены;
- Установка крепежей каркаса;
- Монтаж теплоизоляционного слоя и гидроизоляции;
- Сборка несущего каркаса;
- Монтаж облицовочной плитки.
Подготовка стены
Прежде всего, следует оценить состояние поверхности стены – она должна быть относительно ровной, без явных бугров и впадин. Незначительные перепады от вертикали можно нивелировать при помощи свободного хода крепёжных элементов, предусмотренного конструкцией. Большие изъяны нужно будет исправлять при помощи штукатурных работ.
Следующим шагом производится разметка поверхности, которую наносят в зависимости от проекта фасада. Стена маркируется под крепежи, на которые в дальнейшем будут устанавливаться направляющие профили.
Первый способ разметки можно увидеть на следующем видео:
Второй способ разметки предусматривает импользование лазерных уровней, имеющих и вертикальную, и горизонтальную настройку. Работа начинается с самого низа стены: при помощи уровня намечается стартовая линия, идущая вдоль земли. Таким же образом, с шагом равным высоте выбранной керамогранитной плитки, горизонтальными линиями размечается вся стена.
Далее, через промежутки, соответствующие ширине выбранных облицовочных плит, делаются отметки – на пересечении горизонтальных и вертикальных линий и будут располагаться каркасные крепежи.
Установка кронштейнов
Монтировать кронштейны следует при помощи перфоратора и анкерных болтов
Особое внимание при следует уделять вылету кронштейна – он зависит от толщины слоя утеплителя (см. ниже)
Необходимо чтобы после монтажа каркасных профилей и облицовочных плит, между стеной и теплоизоляцией остался вентиляционный зазор в 3-5 см.
Для компенсации термоусадки (циклов сжатия и расширения под действием перепадов температуры) между кронштейнами и стеной устанавливаются прокладки из паронита или плотной резины.
Различные варианты крепежных кронштейнов производства “Кроспан”
На что обращать внимание выбирая панели
Чтобы ответить на этот вопрос нужно начинать с самой элементарной характеристики – размера плитки. Он должен быть кратным площади фасада здания, причем должны учитываться и швы между отдельными элементами с учетом температурных колебаний. Выбор вспомогательных деталей также осуществляют, помня об этом параметре.
При этом стоит помнить, что есть различия и по калибрам. Так керамогранит 600×600 мм может иметь реальные размеры от 592 до 605 мм. Но если все же при монтаже возникают какие-либо отклонения, то нужно иметь определенный запас, чтобы их компенсировать.
Нельзя забывать и о деталях для крепления плитки. Выбрав правильный способ ее монтажа можно сэкономить средства, например, установив фасад из керамогранита только выше цоколя.
Существует два вида крепления таких конструкций:
- Скрытый;
- Открытый.
Первый будет стоить дороже, поэтому его выполняют на более низком уровне, а на всей остальной площади – открытый. Это позволяет уменьшить общую стоимость монтажа.
Материал крепежных деталей выбирают с учетом устойчивости к агрессивному воздействию окружающей среды. Обычно используют нержавейку или алюминий, как менее подверженные коррозии. Неотъемлемой частью вентилируемого фасада служит изоляция. В ее качестве должны использоваться материалы, рассчитанные на применение в уличных условиях.
Обустройство навесного фасада отличается доступностью, практичностью. Нужно учесть параметры:
- Ширина.
- Длина.
- Цвет.
- Толщина.
- Структура поверхности.
Необходимо учитывать показатели калибра, даже неопытный строитель может разобраться, насколько керамогранитная плита отличается от заданных параметров.
Принцип устройства вентилируемого фасада отличается многофункциональностью, длительным сроком службы. При выборе ширины, высоты керамогранита учитывают параметры:
- Если предстоит обшивать большие поверхности, лучше воздержаться от компактных плиток, здание будет выглядеть нелепо.
- Чтобы облицевать фасад разнокалиберным керамогранитом, необходимо рассчитать, смонтировать прочные направляющие.
- Технология монтажа плитки существенно усложняется, если мастер задействует большую плитку.
- Эксперты рекомендуют выбирать материал, чтобы не приходилось подрезать.
Итоговый расход панелей зависит от габаритов дома, размера плитки. Удобнее всего использовать 60х60 см. Мастера выбирают плитку с минимальными показателями толщины, чтобы уровень нагрузки на несущие детали конструкции был ниже.
По типу поверхности керамогранит делят на базовые категории:
- Сатинированная. Поверхность перед обжигом обрабатывается универсальной минеральной солью, получается необычная текстура. Некоторые производители практикуют нанесение на материал утонченных узоров разных оттенков.
- Матовая. Это самый доступный вариант.
- Полуполированная. Заготовка обрабатывается крупной фракцией, приобретает интересный вид.
- Глянцевая. Поверхность не собирает пыль, часто облицовывают большие торговые центры, гостиницы.
- Структурированная. Материал имитирует дерево, камень.
Обустройство тщательно подготовленного фасада частной недвижимости отличается доступностью, с задачей справится даже новичок. Мастер может проявить фантазию, керамогранит имеет много интересных оттенков. Более яркие цвета дороже. Текстура, тон должны выбираться в зависимости от стиля, бюджета. Более интересно смотрится сочетание из двух контрастных оттенков.
Выбор фасадного керамогранита
Керамогранит представляет собой искусственный материал, имитирующий натуральный полированный камень. Обладает большой прочностью и высокими эстетическими качествами. Изготавливается из порошкообразного состава, включающего каолиновую и шамотную глину, кварцевый песок, полевые шпаты и пигментирующие добавки.
По своим внешним данным и физическим свойствам материал практически не уступает натуральному шлифованному граниту. Но при этом гораздо дешевле и проще в изготовлении.
Рекомендуем ознакомиться: Вентиляция в ванной комнате и туалете
Керамический гранит обладает следующими достоинствами:
- Имеет водоотталкивающие свойства. Погруженный в воду керамогранит способен впитать в себя влаги лишь 1/2000 часть от собственной массы. Для сравнения — натуральный гранит впитывает не менее 5% воды, благодаря наличию микротрещин и пор.
- Морозостойкость керамогранита значительно выше, так как в его внутренних полостях не содержится замерзающей воды, разрушающей его структуру.
- Керамогранит обладает стойкостью к действию агрессивных химических веществ.
- Представлен широким диапазоном цветовых решений и типоразмеров.
- Материал имеет высокую прочность на удар и изгиб.
- Устойчив к резким перепадам температур и воздействию ультрафиолетового излучения.
При выборе фасадного керамогранита, следует учесть, что на отечественном строительном рынке данный материал представлен в нескольких разновидностях.
По внешней структуре он бывает:
- С глазурованной глянцевой поверхностью. Не обладает высокой устойчивостью к истиранию и царапинам, но по своей стоимости один из наиболее доступных вариантов для облицовочных работ.
- Полированный. Обладает глянцевой поверхностью, получаемой в результате полировки плит на станках. Устойчив к внешним воздействия.
- Структурированный. Поверхность таких плит имитирует структуру натурального неполированного камня.
- Матовый. Гладкая неполированная разновидность керамогранита, самая недорогая модификация из всех представленных на строительном рынке.
При выборе фасадной плитки из гранитной керамики, необходимо обратить особое внимание на такие аспекты:
- Цветовая совместимость отделочного материала с общей цветовой гаммой здания и окружающих построек.
- Сочетание двух-трёх разновидностей керамогранита, отличающихся между собой оттенками или структурой, позволяют придать фасаду индивидуальный внешний дизайн.
- При отделке больших площадей стен крупногабаритных зданий, лучше брать крупные плитки, размером 60 на 60 см. Издалека они создают визуальный эффект монолитной гранитной стены.
- Для облицовки небольших одноэтажных зданий лучше подходит мелкая плитка, 30 на 30 см. С её помощью удобнее выполнять отделку мелких архитектурных элементов, и смотрится он на небольших площадях более выигрышно.
Среди фирм, поставляющих продукцию на российский рынок строительных материалов, имеются как отечественные, так и иностранные производственные компании. Их продукция отличается уровнем качества и стоимостью. Как правило, между этими критериями имеется прямая зависимость — чем солиднее фирма, тем дороже ее продукция.
Крепление на фасад
Отделка фасада керамогранитом по принципу создания вентилируемой системы предусматривает дополнительную установку тепло-, ветро- и парозащиты. В основе системы лежит металлический каркас, к которому с помощью кляммеров крепятся плиты облицовки.
Способ установки может быть скрытым или видимым. Инструкция по монтажу вентилируемого фасада из керамогранита может предполагать окрашивание монтажных элементов под оттенок отделки, чтобы скрыть видимые элементы.
Крепление с помощью кляммеров
Если инструкция по монтажу вентилируемого фасада предусматривает установку керамогранита на кляймеры, способ установки будет видимым. Если хотите обеспечить скрытый способ монтажа, придется осуществить введение лапок в боковой пропил декоративной облицовки. Работы будут выглядеть следующим образом: на первом этапе устанавливается каркас, далее укладывается гидро-, паро- и теплоизоляция, а на заключительном и главном этапе предстоит укрепить керамогранит к обрешетке.
Для отделки фасада керамогранитом к стене крепится каркас с помощью саморезов. Приступать к процессу необходимо снизу, проверяя ровность расположения элементов. Между материалами следует оставить расстояние в 3 мм, которое необходимо для проветривания и исключения возникновения плесени.
На следующем этапе облицовка предусматривает монтаж слоя гидроизоляции поверх каркаса. Материал при установке не должен оказаться поврежден механическим крепежом. Вентилируемый фасад может предусматривать еще и наличие утеплителя. Тогда керамогранит устанавливается поверх него.
Внимание! Инструкция по установке вентилируемого фасада может предполагать установку теплоизоляции под обрешетку. Повреждение этого слоя не снизит его эффективность, чего нельзя сказать о гидроизоляции. Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см
Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см.
Монтаж на клей
К стенам дома керамогранит может быть еще и приклеен. Основание должно быть идеально ровным, без от сливающихся и осыпающихся частиц. Стены перед такой отделкой оштукатуриваются и покрываются грунтовкой
При выборе клея нужно обратить внимание на его назначение. Состав должен быть морозостойким и хорошо переносить воздействие влаги. Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность
А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки
Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность. А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки.
Сначала фасад нужно очистить от пыли и грязи. Для того чтобы изделия в первом ряду не сползали вниз, можно укрепить стартовую рейку. Кладка ведется по принципу работы с традиционной керамической плиткой. После завершения работ нужно будет выполнить затирку швов. Она тоже должна иметь специальное назначение – морозостойкость и устойчивость к воздействию влаги. Для соблюдения одинаковых зазоров нужно использовать специальные крестики. Затирку можно выполнить все той же эпоксидной смесью. Ее излишки убираются влажной губкой.
Цанговое крепление
Такой способ монтажа является самым дорогостоящим, но очень надежным. Для работы следует использовать специальные инструменты, с помощью которых можно будет проделать конусообразные отверстия. В эти пробоины помещается анкер, который вращается одновременно расширяясь. Это и позволяет зафиксировать отделку на поверхности.
Установка каркасных профилей
К монтажу каркаса следует приступать после полной отделки здания теплоизоляцией. Первоначально на плоскости стены укрепляют вертикальные стойки. Они могут быть Т-образными, U-Образными или угловыми. Каждый вид стоек используется для определённых целей – внутренних и внешних стыков, облицовки углов, оконных и дверных проёмов.
Основным видом вертикальных профилей являются Т-образные, применяемые для создания единой ровной плоскости на облицовываемой поверхности здания. Вертикальные стойки выполняют основную, несущую функцию. На них устанавливаются крепёжные клямеры, служащие для крепления керамогранита.
Преимущества и недостатки
К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.
Помимо этих качеств, к достоинствам нпф относят следующие характеристики:
- слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
- наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
- высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
- эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
- монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
- системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.
Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:
- если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
- на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
- работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.
Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.
Поэтапная технология монтажа вентилируемого навесного фасада из керамогранита
Рассмотрим более детально основные моменты технологии по устройству вентилируемого фасада из керамогранита:
Первый этап – подготовительный
Как было отмечено, фасад вентилируемый – это сложная система, поэтому инженерами и был разработан перечень всех подготовительных мероприятий, которые необходимо выполнять в строго установленном порядке. Этот порядок даже был утвержен на законодательном уровне и обобщен в санитарно эпидемиологических правилах и нормах требованиях 3.01.01-85 «Организация строительного производства».
Также необходимо побеспокоиться о безопасности людей.
Для этого необходимо:
- Установить границы опасной зоны в 3 метрах от стен здания.
- Разместить на данной границе все материалы, оборудовать мастерскую для сборки конструкций.
- Исключить работу людей в сложных погодных условиях.
- Соблюдать технику безопасности в соответствии с СНиП III-4-80.
Вполне понятно, что эти нюансы больше относятся к многоэтажному строительству. Однако если вы решили заняться обустройством вентилируемого фасада в загородном доме своими руками, не лишним будет придерживаться всех правил и норм – это обезопасит вас и жильцов от форсмажорных ситуаций.
Второй этап – разметка точек, на которых буду установлены кронштейны
Составляющие фасадной системы вентилирования
Накануне основных работ по устройству вентфасада необходимо произвести разметку точек в местах, где на стене здания будут установлены опорные и несущие кронштейны для вентилируемой системы.
Разметка точек производится поэтапно:
- Изначально определите для разметки фасада маячные линии:
Нижнюю горизонтальную линию.
- Отметьте несмываемой краской те точки, на которых будут установлены опорные и несущие кронштейны на вертикальных крайних линиях.
Третий этап – монтаж кронштейнов
Инструкция монтажа подскажет, как поэтапно и, что самое главное, правильно, осуществить крепление кронштейнов:
- С помощью перфоратора пробурите отверстия в стене.
- В отверстия установите паронитовую прокладку.
- Установите несущие кронштейны. Для этого понадобятся анкерные дюбеля и шуруповерт.
Четвертый этап – обустройство ветрогидрозащиты и теплоизоляции
Данный этап предполагает выполнение следующих работ:
- Через прорези для кронштейнов нужно навесить плиту утепления.
- Навесить полотнища мембраны ветрогидрозащитной и временно ее закрепить.
- Через ветрогидрозащитную пленку и плиты утеплителя высверлите отверстия в стене. В них нужно установить специальные тарельчатые дюбеля.
- Начиная с нижнего ряда, монтируйте плиты утеплителя.
- Навешивайте плиты горизонтально в шахматном порядке. Не забывайте о том, что между плитами не должно оставаться сквозных щелей.
- При необходимости теплоизоляционные плиты можно легко подрезать обычным ручным инструментом.
- Если проект предполагает выполнение двухслойного утепления, то:
- понадобятся тарельчатые дюбеля, с помощью которых внутренние плиты нужно закрепить на стене. На плиту нужно закрепить не менее 2 дюбелей.
- Наружную плиту устанавливайте в шахматном порядке. Крепление плит аналогично предыдущему этапу.
Пятый этап – монтаж направляющих
К регулирующим кронштейнам необходимо закрепить вертикальные направляющие профили.
Для этого необходимо:
- В пазы опорных и несущих кронштейнов установить профиля.
- К несущим кронштейнам зафиксировать профиля при помощи заклепок:
- в регулируемых опорных кронштейнах профиль нужно установить свободно. Это обеспечит беспрепятственное перемещение по вертикали и, как следствие, исключатся температурные деформации.
- в местах вертикальной стыковки профилей-соседей нужно оставлять зазор не менее 8-10 мм. Это позволит исключить деформацию вследствие температурных и влажностных колебаний.
- Установите противопожарные отсечки (более подробно об этом можно узнать у специалистов).
Узнавайте более подробно, что такое подсистема для вентилируемого фасада.
Шестой этап – обустройство облицовки керамогранитом
Надеемся, что просмотр видео в конце данной статьи поможет выполнить весь процесс в строгом соответствии с проектной документацией и, таким образом, вы осуществите монтаж керамогранита самостоятельно, не прибегая к найму специалистов.

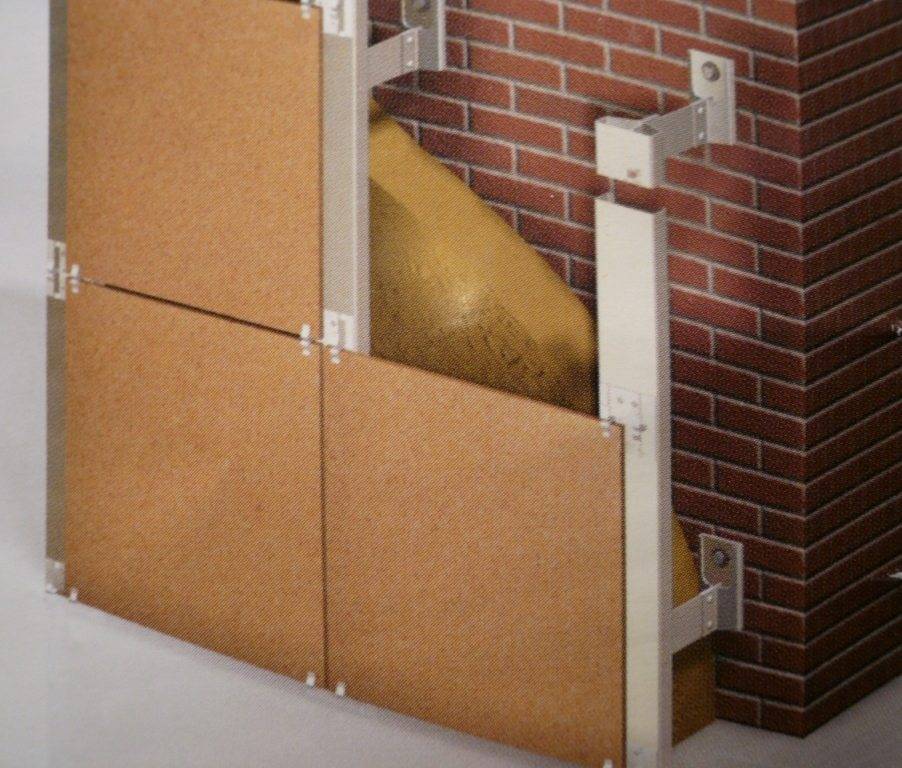

Фото: крепление керамогранита
Разберем устройство подробно в этой видео-инструкции
Заключение
Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.
Особенности монтажа
Монтаж вентилируемых фасадов следует производить в точном соответствии с технологиями. В противном случае, все допущенные нарушения скажутся самым негативным образом уже через 1-2 сезона.
Монтируется конструкция в несколько этапов, основные из которых:
- Установка каркаса.
- Настил утеплителя и пароизоляции на стены.
- Крепление керамогранита на каркас.
Установка каркаса
Разметку стены производят исходя из того, какого размера плитка будет использоваться для облицовки. Обычно начинают нанесение меток от одного из углов фасада. Каркасные стойки должны располагаться так, чтобы каждый вертикальный ряд облицовочных плит стыковался с соседним рядом ровно по середине. К примеру, если выбрана плитка размером 60 на 60 см, то расстояние по центрам между вертикальными каркасными стойками также должно равняться 60 см.
Стойки крепятся к стене дома при помощи специальных кронштейнов и дюбелей, или анкерных болтов.
Монтаж утеплителя
В качестве теплоизоляционного материала обычно используют минеральные плиты высокой плотности, либо экструдированный пенополистирол
Последний вариант более пожароопасен, в отличие от минваты, что особенно важно, поскольку при случайном возгорании утеплителя под гранитной облицовкой, потушить его будет весьма проблематично. К стене утеплитель прикрепляется при помощи пластиковых грибообразных дюбелей. Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги
Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения
Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги. Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения.
Защита фасада от проникновения влаги и ветра:
Крепление керамогранита на каркас
К каркасным стойкам облицовочные плитки прикрепляются при помощи специальных крепежных приспособлений — кляммеров, или как их еще называют монтажники, «крабов». Они работают по принципу обычных скоб-зажимов. Располагаются в местах стыковки углов четырех соседних плиток, причем каждая их них входит в свой зажим.
Места установки кляммеров размечаются на каркасе в соответствии с габаритными размерами керамогранитных плит. После монтажа между соседними плитками остается небольшой зазор в 0,5 см, необходимый для вентилирования внутреннего пространства фасада.
Порядок монтажа вентилируемого фасада с отделкой керамогранитом
Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.
Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.
Существуют разные типы систем в зависимости от используемого металла в конструкции:
- оцинкованные;
- алюминиевые;
- нержавеющие.

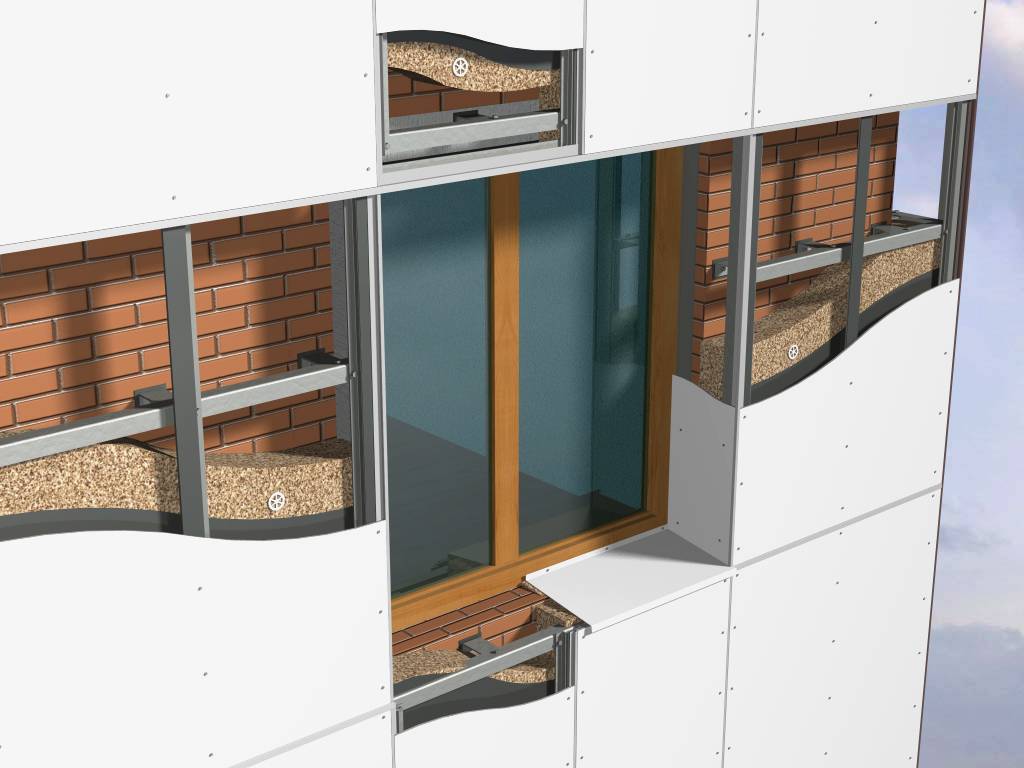

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что есть возможность смещения плитки керамогранита влево/ вправо.
При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на две заклепки наискосок в верхнее и нижнее отверстие.
Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.
В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.
При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.
В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.
На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:
- верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
- между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
- в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.
Утеплитель в навесных конструкциях
Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану. Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах. Нижний слой базальтового утеплителя может быть меньшей плотности — от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.
