Мини русская печь своими руками: порядовка и пошаговая инструкция

Особенности проведения работ

Не испугались трудностей и решились на возведение печки? Тогда нужно определиться с типом конструкции и обзавестись порядовым планом кладки

Обратите внимание на то, что не рекомендуется проводить работы при температуре ниже +5 градусов. Зимой не стоит заниматься кладкой печи. Итак, приступаем к изготовлению конструкции

Пошаговое руководство выглядит таким образом:

Итак, приступаем к изготовлению конструкции. Пошаговое руководство выглядит таким образом:

Сначала на фундамент нужно уложить два ряда кирпичей. Между ними обязательно нужен слой гидроизоляции.
Смачиваете глиняный кирпич и выкладываете на уровне чистового пола первый ряд. Используйте только целые блоки, обязательно предусмотрите на углах перевязку со следующим рядом. Для этого используются трехчетвертные кирпичи. По три таких блока нужно уложить в каждом из углов. Швы должны быть толщиной менее 5 мм, раствор необходимо распределять по всей поверхности кирпича. Постоянно контролируйте горизонтальность кладки – в противном случае у вас не получится сделать качественную печь.
Цельными кирпичами нужно выложить второй ряд. Обязательно необходимо оставить для подпечья небольшой промежуток. В том случае если вы не планируете выполнять отделку, то сразу же произведите расшивку всех швов, пока раствор не застыл. Кирпичи обязательно нужно очистить от остатков раствора при помощи влажной ткани. После второго ряда горизонтальность нужно оценивать при помощи отвеса.
Третий и четвертый ряды нужно перевязать в углах. Для кладки четвертого нужно использовать цельные кирпичи. Свод подпечья будет опираться на крайние брикеты, расположенные у проема. Их нужно стесать.
После пятого ряда нужно использовать опалубку. С ее помощью делается свод подпечья. От одной до другой пяты швы перевязываются, кирпичи максимально плотно прижимаются друг к другу. Восьмой ряд – последний для свода.
Стенки нужно выкладывать в один кирпич. Перевязка делается вплоть до 10-го ряда, в котором предусматривается площадка для подшестка. Под сводом пространство в подпечье нужно засыпать песком или стеклом. В этом случае печь сможет отдавать больше тепла.
11-й ряд выкладывается как и предыдущие. Это покрытие для подшестка.
12-й ряд – это под. Делается он при помощи огнеупорных кирпичей, раствор при этом не используется. Все зазоры нужно засыпать песком. Слева необходимо предусмотреть отверстие для золы и углей.
Теперь приступаем к кладке горнила. Оно полностью делается из огнеупорного кирпича. Швы не более 3 мм. Сначала нужно кирпичи положить на ребро по внутреннему контуру. Что касается стенок, то их нужно сделать в ¾ кирпича, обязательна перевязка. Чтобы прочность была выше, нужно стесать брикеты, расположенные в передних двух углах, под углом 45 градусов. Между ними установите опалубку.
16-й ряд – это свод горнила. Все пространство между стенами и сводом нужно засыпать песком. Выкладывать свод нужно с краев, постепенно двигаясь к середине. Используйте шпагат, чтобы проверить кладку.
Окно шестка имеет форму арки. Его выкладывают после свода.
На 20-м ряду возводятся стены печки, при этом пространство над шестком уменьшается.
25-й ряд делается примерно так же, как и 10-й. Швы обязательно перевязываются. Пространство над шестком нужно уменьшить, чтобы сформировать перетрубье.
22-й ряд – перетрубье нужно сделать еще меньше. Затем закладываете туда канал самоварника.
23-й ряд – на этом этапе нужно предусмотреть место для сажи и окно для чистки.
24-й ряд – перекрываете перетрубье. Предусмотрите проем для установки вьюшки. Напротив него нужно поставить дверцу. Через нее будет открываться и закрываться вьюшка.
29-й ряд – канал самоварника и перетрубье соединяются.
32-й ряд – при помощи цельного кирпича перекрывается перетрубье. Оставляете одно отверстие и закрываете его при помощи задвижки. После ее установки можно приступать к кладке дымохода.

Все опалубки из древесины можно снимать спустя неделю после того, как кладочный раствор наберет прочность. Раньше снимать ее не рекомендуется. Кстати, по такому же принципу производится кладка печи, камина на даче. Построить русскую печь по такой технологии тоже можно, но главное – придерживайтесь инструкции.

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми листами.

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Какие понадобятся материалы для строительства

красный кирпич – 750 шт.;
шамотная глина;
песок;
войлок или асбестовое волокно для изоляции;
рубероид на нижний слой также для тепло- и гидроизоляции;
крепежные элементы;

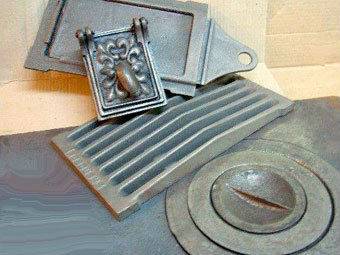

металлический уголок, лист и стальная проволока;
колосниковая решетка – 2 шт.;
дверцы для топочной камеры и поддувала – 2 шт.;
заслонка – 1 шт.;
задвижка – 1 шт.

… и инструменты:

строительный уровень;
шпатели;
мастерок;
дрель с насадкой миксер для смешивания раствора;
ведра;
сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только . А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи () самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Порядовая кладка печки

После подготовки основания и знакомства с чертежами можно двигаться дальше

Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:

Сделайте сплошной и ровный ряд.
Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
Установите водогрейный бак.
Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
Этот ряд объединяется с предыдущим.
Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
Продолжайте алгоритм.
Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
Усильте стенки полосками металла.
Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
Насыпьте песок, уплотните.
Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
Поставьте дверку прочистного окошка.
Установите задвижку для регуляции тяги.
Продолжайте перекрывать пространство.
Работайте по алгоритму.
Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.

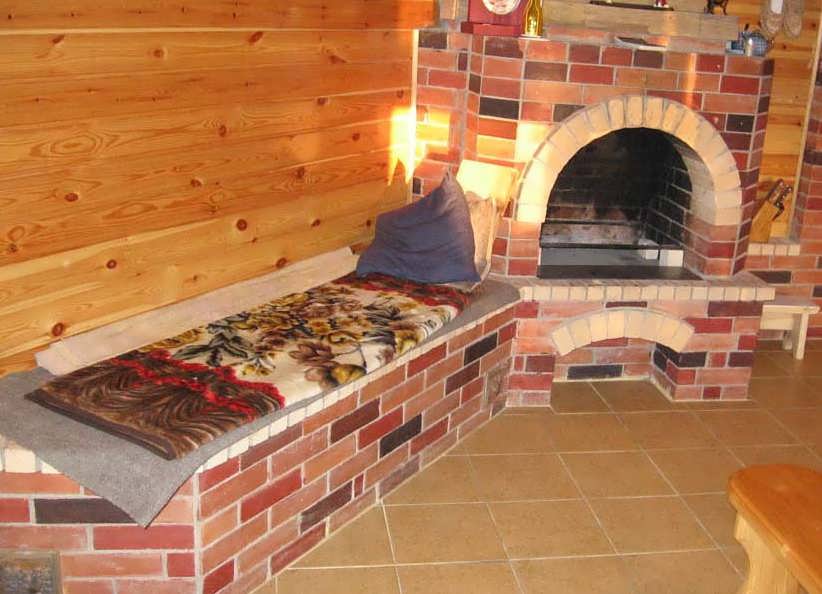

Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.

С плитой под казан

И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:

Сделайте ровное и сплошное основание.
Поставьте зольную камеру.
Зафиксируйте прочистные дверцы.
Поставьте колосниковую решетку.
Сформируйте подтопочную камеру.
Начинайте футеровку топки.
Приступайте к сооружению стенок.
Выставьте уголки.
Выровняйте под.
Сформируйте хайло.
Поставьте плиту.
Возведите топочно-варочную камеру.
Перекройте дымовой канал.
Сформируйте свод большой топки.
Возводите стенки.
Продолжайте предыдущий ряд.
Свяжите стенки с арками.
Продолжайте ряд.
Выполните теплоизоляцию горнила.
Займитесь общим перекрытием.
Продолжайте алгоритм.
Выставьте задвижки.
Поставьте прочистные дверцы.
Продолжайте предыдущий ряд.
Соблюдайте алгоритм.
Перекройте канал.
Сформируйте дымоход.
Установите задвижки.

Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.

Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.

Планируете ли вы для себя строительство русской печки?

ДаНет

10 основных правил по кладке дачной печи

Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
Фундамент под печь выполняется отдельно от основного.
На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
Каждый ряд начинайте вести с угла.

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.

Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
При выкладке 7 ряда ШК обустраивается топка.

8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
19 ряд — создание вытяжки из ВК и формирование двух СК.
20 и 21 ряд выполняются по одной схеме.
При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
29 ряд возвращает кладку к изначальному размеру.
Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
Завершающий этап – выкладка последних рядов.

Просушка выложенной печки

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

Особенности

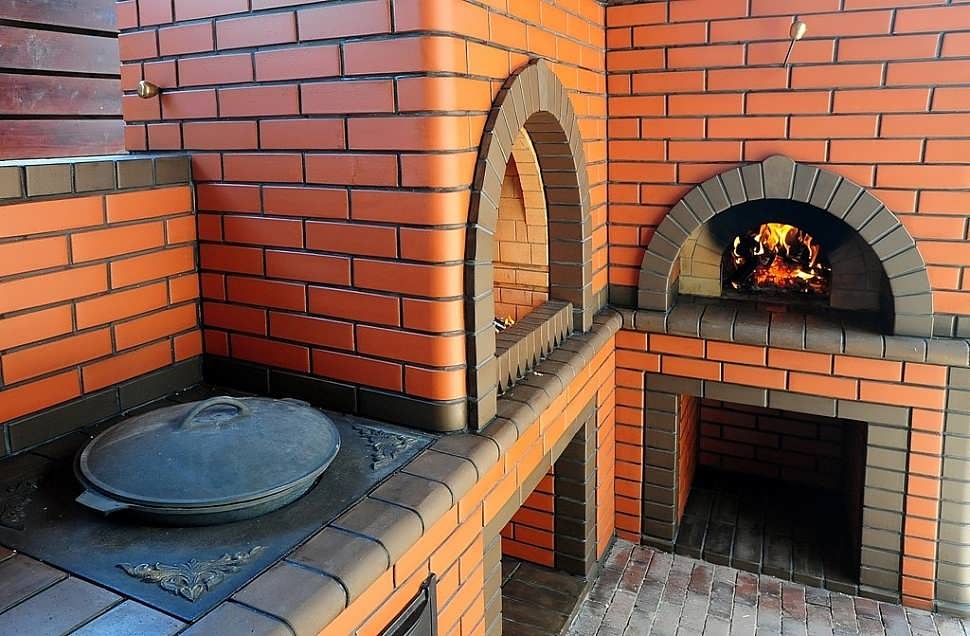

Русская печь для улицы в отличие от классической модели оснащена горизонтально расположенным топливником и подом. Её дымовая труба более короткая, а боковые стенки утеплённые, что способствует увеличению КПД при меньшем расходовании топлива.

Для удобства пользования камеру для готовки в такой печи размещают с фронтальной части, а топочный отдел с левого бока. Рациональное устройство жарочной камеры позволяет использовать её не только для варки или жарки продуктов, но и как шашлычницу, коптильню для мяса или рыбы. А если установить заслонку, то она превращается в духовку для выпечки кулинарных изделий и хлеба.

Кладка русской печи

Перед работой важно изучить проекты русских печей. Есть разные варианты, потому схема кладки может отличаться

Чертежи менять нельзя – надо строго соблюдать указанный порядок.

Для безопасности сооружения важна полная герметичность. Это обеспечивается следующими моментами:

Используйте качественный камень. Трещин быть не должно.
Швы в междурядьях толщиной в 0,5-0,8 см.
Не обмазывайте внутренние стенки глиной – на них будет откладывать сажа, потому теплопроводность снизится.
Разные отделы отличаются по толщине кладки от ¼ толщины кирпича до полной его длины.
Если кирпич керамический, то требуется его вымачивание, чтобы не забиралась влага из раствора.

Порядовка миниатюрной русской печи

Начиная со второго и заканчивая пятым рядом, следует произвести закладку поддувал топливников. Помимо этого, осуществляется установка дверки, выкладка столбиков, на которые выкладывается кирпичная перегородка толщиной в половину кирпича.

Шестой ряд включает в себя решетки колосниковые в два топливника, а над решеткой топливника дополнительного назначения следует стесать в конус передние/задние кирпичи. В седьмом и восьмом рядах совершается установка задвижки для топливных камер дополнительного и основного назначения, а также берет свое начало процесс расширения кладки вторая непосредственно в сторону перегородки.

В ряду № 9 следует заняться сужением кладки канала, начиная от главного топливника, и расширением перегородки. В десятом ряду отмечается возведение пода, где обязательно нужно оставить канал около задней стенки вдоль варочной камеры (его ширина должна составлять около 8 см).

В ряду № 12 происходит перекрытие канала плитой из чугуна с наличием двух конфорок. Следующие два ряда укладываются на основании имеющегося чертежа.

В ряду № 15 устанавливаются стальные связи полосовидные между боковыми стенками, которые в дальнейшем закрепляются гайками, шайбами. Если чело не было перекрыто аркой, то его следует перекрыть стальной полосой (4 см × 1 см × 85 см). Заднюю, а также боковую стенки варочной камеры необходимо выложить так, чтобы нижняя часть была скошенной на конус, а толщина при этом составляла один кирпич.

В ряду № 17 устанавливаются связи непосредственно по боковым стенкам аналогично ряду № 15. Происходит установка основания под перетрубья из стальных полос с передней, боковой сторон. В кирпиче следует сделать пазы, предназначенные для стальных полос, а в углу установить металлическую стойку для поддерживания.

В ряду № 18 закладывается первый ряд камеры варочного назначения, которая будет иметь сводную форму. Свод необходимо опереть на кирпичи в ряду № 16, сделав небольшой наклон внутрь, а под них подложить кусочки кирпича, закрепляя их раствором глины. Осуществляется перекрытие шестка, укладка стальных полос в основу перетрубья. Делаются четыре отверстия (7 см × 12 см) спереди свода

В ряду № 19 особое внимание следует уделить выкладыванию вентиляционного канала, а также установке его непосредственной задвижки. Теперь настала очередь дымового канала. В ряду № 20 укладывается стенка печи над сводом в два ряда

Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком

В ряду № 20 укладывается стенка печи над сводом в два ряда. Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком.

В ряду № 21 закладывается вентиляционный канал, который будет иметь сечение 7см × 25см.

В рядах № 25-27 реализовывается модификация фигуры дымового канала и его габаритов до одного кирпича. В дальнейшем происходит установка задвижки сверху.

В ряду № 28 и 29 вертикальные каналы соединяются в общий канал горизонтального направления, который будет иметь Г-образную форму. В последующем данный канал аккуратно перекрывается стальными полосами.

Ряд № 30 предусматривает кладку согласно чертежу.

В рядах № 31 и 32 предусмотрена кладка перекрыши, в рядах № 33 и 34 – дымохода, которая осуществляется только в один кирпич.

Как строится мини русская печь своими руками?

Особенности проведения работ

Отличительные черты русской мини-печи

Какие понадобятся материалы для строительства
