Что необходимо учитывать
Соответствие диаметров обсадных колонн и диаметров насосов
При обеспечении беспрерывного водоснабжения загородного дома важно точно определить параметры водяных насосов. Если при расчетах требуемой производительности будет допущена ошибка, водозаборное оборудование будет выкачивать недостаточное количество воды – это неизбежно приведет к необходимости приобретать новый насос, а это дополнительные расходы. При расчете производительности водяного электронасоса важно учитывать следующие параметры водопроводной магистрали и резервуара:
При расчете производительности водяного электронасоса важно учитывать следующие параметры водопроводной магистрали и резервуара:
Глубина залегания источника
Для определения дебита важно знать глубину дна. С практической точки зрения эти параметры позволят оптимально выбрать помпу с необходимой глубиной погружения и высотой подъема
Знание статического уровня скважины
Это интервал между водным зеркалом и поверхностью. Позволяет установить высоту подъема водяного столба, а также глубину погружения помпы. Вычисляют этот параметр при отсутствии полного водозабора и пребывания скважины в состоянии покоя на протяжении нескольких часов, а лучше суток. В зависимости от сезона параметр изменяется и во время весеннего паводка падает, поэтому вычисления лучше всего проводить летом в сухую и теплую погоду. Динамический уровень – интервал между водяным зеркалом и поверхностью при включенном оборудовании. Этот параметр позволяет правильно подобрать погружной насос, поскольку отображает необходимую глубину погружения.
Объем потребления. Расчет производится на основании количества людей, проживающих в доме, а также производительности автономной станции. Рассчитывается по специальным сантехническим приборам, а также при использовании калькулятора водозабора бытовой техники
Важно знать о том, что объемы потребления не должны превышать дебит скважины. Диаметр шахтного ствола колодца
Этот показатель влияет на размеры выбранной помпы
Диаметр шахтного ствола колодца. Этот показатель влияет на размеры выбранной помпы
В неглубоких и узких абиссинских источниках отсутствует возможность устанавливать глубинные насосы, жидкость поднимают поверхностными агрегатами с опусканием в шахту водозаборной трубы. Диаметр стандартных глубинных центробежных насосов достигает 4 дюймов. Предназначены для источников с диаметром не менее 100 мм. Расстояние от дома до скважины
При расчетах важно не забыть перевести вертикальные метры в горизонтальные. Соотношение это зависит от материала трубы и ее диаметра, который оказывает влияние на гидравлическое сопротивление
Абиссинские скважины имеют глубину залегания водяного пласта не более 8 метров, в результате всасывающие отверстия оборудования располагаются в толще водяного слоя. Более глубокие песчаные разновидности имеют глиняное или песчаное дно. В первом и втором случае во избежание забивания фильтров используют винтовые или центробежные глубинные насосы, оснащенные специальными очистными фильтрами.
Как повысить дебит?
В процессе эксплуатации производительность скважинного водозабора уменьшается. Главная причина снижения дебита – засорение дна. Чтобы повысить производительность до начального показателя, почистить фильтр и шахту сооружения.
Но чистка источника не поможет, если дебит изначально был невысоким. Причины этому могут быть разные: узкий диаметр эксплуатационной трубы, шахта попала мимо водоносного слоя или он содержит мало влаги.
Как увеличить дебит скважины с минимальными затратами? Самый простой способ — это установка герметичного оголовка.
Атмосферное давление на уровне моря при температуре 0°С показывает 760 мм ртутного столба. Можно рассчитать атмосферное давление для воды зная, что плотность ртути в 13,6 раз выше, плотности воды: 0,76 × 13,6 = 10,336 м.
Если наполнить скважину водой и монтировать на нее герметичный оголовок, то можно убрать атмосферное давление. В результате, если статический уровень был равен 15 м, и убрать атмосферное давление, которое составляет приблизительно 10 метров ртутного столба, то статический уровень поднимется до 5 метров от земли.
Пропорционально статическому уровню, благодаря герметичному оголовку, повысится динамический уровень, а значит увеличится производительность, то есть дебит, водозаборной конструкции.
Но есть и другие способы повысить дебит скважинного колодца – пневмоимпульсная обработка фильтра, использование акустического порохового генератора и другие методики, однако установка герметичного оголовка является самым простым вариантом.
Благодаря консультантам santehnikportal.ru вы знаете, как определить дебит скважины на воду, и как повысить производительность колодца при помощи герметичного оголовка.

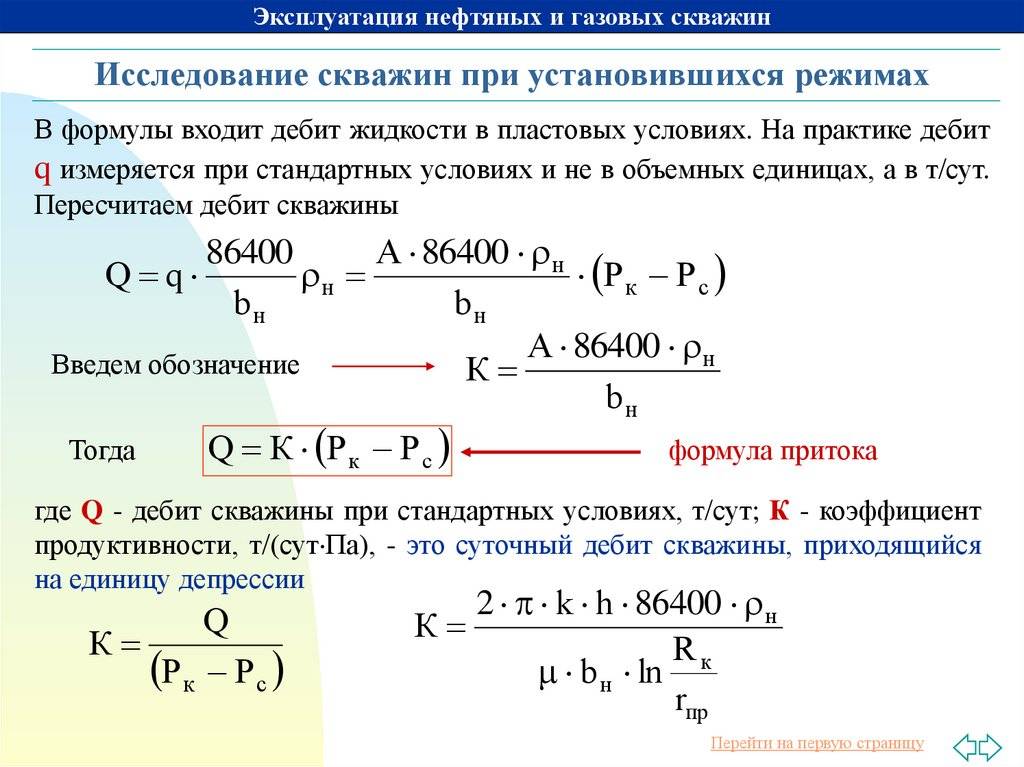

Методы расчета дебитов скважин.
Существует всего несколько методов для подсчета дебита нефтяного местарождения – стандартный и по Дюпюи. Формула человека, который практически всю жизнь занимался изучением этого материала и выведением формулы, гораздо точнее показывает результат, ведь в ней гораздо больше данных для подсчета.
Формула расчета дебита скважин
Для расчетов по стандартной формуле – D = H x V/(Hд – Hст), нужна всего лишь такая информация:
- Высота водного столба;
- Производительность насоса;
- Статический и динамический уровень.
Статический уровень в этом случае – расстояние от начала подземных вод до первых слоев почвы, а динамический уровень – абсолютная величина, получаемая при замере уровня воды после откачивания.
Также существует понятие, как оптимальный показатель дебита нефтяного месторождения. Определяется он, как для общего установления уровня депрессии отдельной скважины, так и всего пласта в целом. Формула высчитывания среднего уровня депрессии месторождения определяется, как Р заб=0. Дебит одной скважины, который был получен при оптимальной депрессии, и будет являться оптимальным дебитом нефтяной скважины.
Однако такая формула и сам показатель оптимального дебита применяется не на каждом месторождении. Из-за механического и физического давления на пласт, может происходить обрушение части внутренних стенок нефтяных скважин. По указанным причинам, часто приходится уменьшать потенциальный дебит механическим способом, чтобы сохранить бесперебойность процесса добычи нефти и сохранения прочности стенок.
Это – простейшая формула расчета, которая не сможет с точностью получить правильный результат – будет большая погрешность. Для того чтобы избежать неправильных расчетов и направить себя на получение более точного результата, используют формулу Дюпюи, в которой необходимо взять гораздо больше данных, чем в выше представленной.
Но Дюпюи был не просто умным человеком, но и отличным теоретиком, поэтому он разработал две формулы. Первая – для потенциальной продуктивности и гидропроводности, которые вырабатывают насос и месторождение нефти. Вторая – для неидеального месторождения и насоса, с их фактической продуктивностью.
Рассмотрим первую формулу:
N0 = kh/ub * 2Pi/ln(Rk/rc).
Эта формула для потенциальной производительности включает в себя:
N0 – потенциальная продуктивность;
Kh/u – коэффициент, определяющий свойство гидропроводности нефтяного пласта;
B – коэффициент расширения по объему;
Pi – Число П = 3,14…;
Rk – радиус контурного питания;
Rc – долотный радиус скважины по расстоянию до вскрытого пласта.
Вторая формула имеет такой вид:
N = kh/ub * 2Pi/(ln(Rk/rc)+S).
Этой формулой для фактической продуктивности месторождения сейчас пользуются абсолютно все компании, которые бурят нефтяные скважины. В ней поменяны только две переменные:
N – фактическая продуктивность;
S–скин-фактор (параметр фильтрационного сопротивления течению).
В некоторых способах для повышения дебита нефтяных месторождений, применяется технология гидравлического разрыва пластов с полезным ископаемым. Она подразумевается образованием механическим способом трещин в продуктивной породе.
Естественный процесс снижения дебита нефтяных месторождений происходит с показателем в 1-20 процентов в год, исходя из первоначальных данных этого показателя при запуске скважины. Применяемые и описанные выше технологии могу интенсифицировать выработку нефти из скважины.
Для повышения показателей и уровня дебита может применяться также термокислотный метод обработки. С помощью нескольких видов растворов, таких как кислотная жидкость, производится очистка элементов месторождения от смолянистых отложений, соли и других химических компонентов, мешающих качественному и результативному проходу добываемой породы.
Кислотная жидкость изначально проникает в скважину и заполняет площадь перед пластом. Далее производится процесс закрытия задвижки и под давлением кислотный раствор проникает в глубинный пласт. Оставшиеся детали этой жидкости промываются нефтью или водой после продолжения работы по добыче.
Расчет дебита следует проводить периодически для формирования стратегии векторного развития нефтедобывающего предприятия.
Расчет дебета
Самый простой способ, как рассчитать дебит скважины, выглядит следующим образом:
Дт = (О/(Уд – Ус)) х Ув
Дт – значение дебита скважины
О – объем водозабора или производительность насоса
Уд – уровень в динамике
Ус – уровень в статике
Ув – высота водной колонны
Например, если в глубина скважина достигает 100 м, статический уровень 50, а динамический 60, при производительности насоса в 5 м³/час, то, исходя из формулы, получается:
(5/(60 – 50)) х 50 = 25 м³/час
Дебит удельный
Нелишним будет также знать, что удельный дебит скважины – это тот объем накачиваемой воды, который будет выдавать источник при понижении уровня водного зеркала на каждый метр. Высчитывается по следующий формуле:
Д уд = (О2-О1)/(У2-У1)
Д уд – удельный дебит
О2 – объем воды при втором заборе
О1 – аналогичный показатель при первом водозаборе
У2 – понижение уровня при повторном заборе
У1 – снижение уровня при первом заборе
Например, выше определено, что если при закачке воды насосом мощностью 5 м³/час падение уровня составило 10 метров, то повышении силы мотора до 10 м³/час, падение возросло до 20 м. Таким образом, подставляя значения в формулу получаем:
Д уд = (10-5)/(20-10) = 0,5 м³/час
Измерение уровня воды в скважине Источник kabel-house.ru
Статический, динамический уровень воды и дебит скважины
Показатель статический – это постоянное максимальное количество воды в источнике. Динамический уровень определят снижение уровня воды при включенном насосе. Это минимальное количество воды, которое может быть. При измерении в определенный момент уровень воды перестает опускаться. Это и будет граница для точного замера.
Разница статического и динамического уровня определяет производительность скважин. Мощность скважинного насоса зависит от этой разницы. Чем она меньше, тем серьезней оборудование вам потребуется. Грамотно продуманная скважина может обеспечить совпадение этих параметров. Это свидетельствует о точных просчетах. По факту вода заполняет скважину с хорошей производительностью, что не заставит вас ждать при перекачивании из источника.
Для выбора скважинного насосного оборудования учитывается динамическое значение уровня воды. Этот показатель должен быть на два метра ниже от максимальной глубины погружения скважинного насоса.
Дебит скважин – еще один важный показатель, который учитывают при технических расчетах насосного оборудования. Он определяет объем перекачиваемой воды за единицу времени
Здесь важно соотношение мощности и уровня воды. Значение дебита рассчитывается путем полного выкачивания воды из источника и повторного заполнения
Дебит может меняться в зависимости от времени года и сторонних факторов, поэтому полученный расчет будет относительным.
Диаметр обсадной трубы должен на 3 см превышать диаметр самого насоса. В таком соотношении система будет работать без сбоев. При выборе показателя диаметра оборудования ориентируются на параметры самой трубы. При необходимости вы должны легко изъять насос из системы и монтировать обратно.
Критерии выбора
Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:
- Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
- Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
- Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
- Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
- Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
- Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.
Как рассчитывают дебит
Чтобы не ломать голову, как увеличить дебит скважины уже после того, как она введена в эксплуатацию, требуется провести расчеты максимально точно. В противном случае Вам в будущем может не хватать воды. А если со временем скважина начнет заиливаться и водоотдача еще снизится, то проблема только усугубиться.
Если Ваша скважина имеет глубину примерно 80 метров, при том, что зона, в которой начинается забор воды, расположена на отметке 75 метров от поверхности, статический показатель (Hst) будет находиться на глубине 40 метров. Такие данные нам помогут вычислить, какая высота столба воды (Hw): 80 – 40 = 40 м.
Есть способ очень простой, но его данные не всегда правдивые, способ для определения дебита (D). Чтобы его установить, необходимо на протяжении часа откачивать воду, а затем замерить динамический уровень (Hd). Сделать это вполне под силу и самостоятельно, используя следующую формулу: D = V*Hw/Hd – Hst. Интенсивность откачивания м3/час обозначены V.
В данном случае, например, Вы откачали за час 3 м3 воды, уровень снизился на 12 м, то динамический уровень составил 40 + 12 =52 м. Теперь можно перенести наши данные под формулу и получим дебит, который составляет 10 м3/час.
Практически всегда для расчета и внесения в паспорт используют именно этот метод
Но он не отличается высокой точностью, поскольку не берут во внимание зависимость между интенсивностью и динамическим показателем. Это означает, что не берут во внимание важный показатель – мощность насосного оборудования
Если будете использовать более или менее мощный насос, то данный показатель будет значительно отличаться.
С помощью веревки с отвесом можно определить уровень воды
Как мы уже говорили, чтобы получить более достоверные расчеты, необходимо несколько раз замерять динамический уровень, используя насосы разной мощности. Только так результат будет самым близким к истине.
Чтобы провести расчеты данным методом, нужно после первого замера подождать, пока уровень воды не установится на прежнем уровне. Затем час откачивайте воду насосом другой мощности, а затем замеряйте динамический показатель.
Например, он составил 64 м, а объем откачанной воды составил 5 м3. Данные, которые мы получили во время двух заборов, позволят получить информацию, используя следующую формулу: Du = V2 – V1/ h2 – h1. V – с какой интенсивностью делали откачку, h – насколько упал уровень по сравнению со статическими показателями. У нас они составили 24 и 12 м. Таким образом, мы получили дебит на уровне 0,17 м3/час.
Чтобы рассчитать реальный дебет, используем следующую формулу: D = (Hf – Hst)*Du. Hf показывает верхнюю точку, где начинается забор воды (фильтровальная). Мы взяли для этого показателя 75 м. Подставляя значения в формулу, мы получим показатель, который равняется 5,95 м3/час. Таким образом, данный показатель практически в два раза меньше того, который записан в паспорте скважины. Он более достоверный, поэтому нужно ориентироваться на него, когда будете определять, хватит ли Вам воды или требуется увеличение.
При наличии данной информации, можно установить средний дебит скважины. Он покажет, какая суточная производительность скважины.
В некоторых случаях обустройство скважины делают до того, как построят дом, поэтому не всегда есть возможность рассчитать, достаточно будет воды или нет.
Чтобы не решать вопрос, как увеличить дебет, нужно требовать, чтобы правильные расчеты делали сразу. Точную информацию нужно вписать и в паспорт. Это нужно для того, если в будущем появятся проблемы, можно было восстановить прежний уровень водозабора.
Причины снижения
Если при замерах выясняется, что для заполнения сосуда того же объема начало уходить больше времени, стоит задуматься. Вероятнее всего, причина снижения дебита кроется:
- в неисправности насосного оборудования;
- в загрязнения фильтрационной системы;
- заиливании ствола скважины.
В таком случае достаточно обратиться за помощью к специалистам, которые проведут очистку фильтра насоса, при необходимости – поменяют изношенные или вышедшие из строя элементы.
Если же данные меры не помогают, причина кроется в самой скважине – а точнее, в ее неправильном обустройстве, использовании некачественных или неподходящих материалов, некачественных фильтров и пр. В данном случае лучшим выходом будет подать заявление в фирму, которая проводила бурение, либо обратиться в другую подобную организацию, поскольку исправить положение своими силами не удастся.
Квалифицированные специалисты на время осушат скважину, после чего проведут необходимые диагностические работы и заменят неисправные элементы. Данных мер достаточно для исправления подавляющего большинства возможных неисправностей в работе водоносных скважин.
Кроме того, дебит может снижаться из-за перемен в климате – например, из-за серьезной засухи и отсутствия атмосферных осадков. Данные изменения временны и не оказывают какого-либо воздействия на скважину или насосное оборудование, поэтому остается лишь запастись терпением и ждать изменения погоды.
Какой тип насоса вам подойдет?
Помимо расчета мощности, нужно обращать внимание на ряд других, крайне важных параметров. Первый из них – это тип насоса. Схема устройства двигателя асинхронного погружного насоса
Схема устройства двигателя асинхронного погружного насоса.
И это большое преимущество, так как агрегат не будет занимать лишнее место, а звуки его работы обычно не слышны на поверхности.
Есть модели с очень высокой мощностью, рассчитанные на работу в максимально глубоких скважинах. Подбирать конкретный агрегат необходимо с учетом условий его эксплуатации.
В соответствии с принципом работы существующие на сегодня модели погружных насосов делятся на 2 основные большие группы.
Оборудование центробежного типа пользуется самой большой популярностью. Такие погружные насосы имеют предельно простую конструкцию. В ее основе лежит вал. На валу крепятся лопасти с выгребными колесами. Лопасти вращаются, в результате создается центробежная сила и обеспечивается подъем воды наверх. В процессе подкачки жидкость заполняет всю внутреннюю полость. Оборудование продается по сравнительно доступной стоимости и характеризуется высокой надежностью, качеством и длительным сроком службы. Устанавливать какие-либо дополнительные агрегаты для такого насоса в большинстве случаев не нужно. Оборудование предельно просто в эксплуатации.
Ко второй группе относятся вибрационные насосы. Оборудование имеет сравнительно небольшую стоимость. В основе конструкции лежат мембраны. С одной стороны мембраны находится вода, с другой – установлен специальный вибратор. В процессе работы мембрана подвергается деформации, под воздействием которой создается разница давления и вода поднимается наверх. Требует установки специального термовыключателя. Без него двигатель может перегреться и сломаться.
В зависимости от назначения скважины ее можно оборудовать и насосами других типов:
- Обыкновенными скважинными агрегатами, предназначенными для размещения в артезианских скважинах. Способны подавать чистую питьевую воду с большой глубины.
- Колодезными насосами. Такими агрегатами можно оснащать любые широкие колодцы, предназначенные для забора воды для разнообразных нужд, в том числе для обеспечения водоснабжения дома, полива и т. д.
- Дренажными. Предназначены для установки и использования в канализационных колодцах.
Расчёт центробежного насоса
Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.
Расчёт повысительного насоса для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.
Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.
Расчёт подпиточного насоса для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.
Расчёт циркуляционного насоса для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.
Важные моменты и полезные советы в обустройстве скважины
В заключение хотелось бы привести в пример некоторые моменты обустройства, на которые необходимо обратить внимание. Такие системы необходимо устанавливать при большом количестве потребляемой воды за 1 час, а также при слабой наполняемости скважины
Такие системы необходимо устанавливать при большом количестве потребляемой воды за 1 час, а также при слабой наполняемости скважины.
Выбирая насос, необходимо учитывать его мощность
Здесь важно определить для себя не только количество потребляемых киловатт в час, но и понять, что расстояние от насоса до активного оборудования в части выбора места установки гидроаккумулятора и реле давления должно быть учтено. То есть, считайте длину шланга, на которую насос может подавать воду без потери давления с учетом его нижней точки до места установки гидроаккумулятора
Устанавливайте обратный клапан. Этот узел позволит воде не сливаться обратно, а, напротив, задерживаться в трубе. Обратный клапан устанавливается в насос и опускается вместе с ним в скважину. Насос должен быть подвешен на металлическом тросе и ни в коем случае не висеть на шланге (о правилах установки скважинного насоса мы более подробно рассказываем в отдельном материале).
Чтобы исключить загрязнение, что в последующем может привести к уменьшению выхода воды на поверхность, рекомендуется устанавливать оголовок.
Принцип повышения дебита скважины при его падении, путем установки оголовка:
Рекомендуют производить монтаж гидроаккумулятора и прочих услуг автоматики в котельной, где уровень влажности ниже, что продлит срок службы электромеханических узлов системы.
Рекомендуется не экономить на емкости гидроаккумулятора. Стоит помнить, что только половина его емкости будет заполнена водой, поскольку вторая половина содержит в себе сжатый воздух. Гидроаккумулятор емкостью на 100 литров содержит не более 50 литров. Чем больше емкость, тем реже будет включаться насос, что в конечном счете продлит срок его эксплуатации. Это также даст больше времени на наполнение скважины.
Обязательно оборудуйте приямок глубиной не менее 2 м. На выходе трубы утепляйте ее, а также располагайте саму трубу из приямка в котельную дома на большем уровне, чем глубина промерзания грунта в вашем регионе. Считается, что для ЦФО труба должна быть зарыта не менее, чем на глубину 1,6 метра.
Что необходимо знать при выборе насоса
Схема установки скважинного насоса.
Когда осуществляется выбор насоса, необходимо учитывать такие параметры, как:
Общая глубина скважины. Такая информация содержится в прилагаемом паспорте. Оборудование принято устанавливать на высоте от 1 м от уровня дна.
Динамический уровень воды. Насос необходимо ставить ниже этого уровня, он также указывается в паспорте
Статический уровень тоже важно учесть.
Диаметр скважины, чтобы правильно подобрать размер глубинного насоса, его адаптера, оголовка, крышки для устья скважины.
Дебит – это данные о производительности источника, скважинный насос не должен иметь производительность большую, чем у скважины. В идеале выбор надо делать таким образом, чтобы производительность оборудования была примерно на 5-10% меньше, чем дебит источника.
Размер, глубина фильтровальной части. Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра
Только в этом случае система будет работать без сбоев.
Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы.
Этажность, расположение самой верхней точки водоразбора.
Место, где установлена автоматика для управления насосом.
Вариант электропитания, который обеспечивает энергией скважинный насос.
Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра. Только в этом случае система будет работать без сбоев.
Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы.
Этажность, расположение самой верхней точки водоразбора.
Место, где установлена автоматика для управления насосом.
Вариант электропитания, который обеспечивает энергией скважинный насос.
Общие критерии выбора насоса для скважины на загородном участке:
- Мощность оборудования. Подбор агрегата зависит от глубины источника, необходимого напора и планируемого расхода воды для дома. Нельзя делать выбор без учета этого параметра.
- Глубина, которую имеет скважина. Этот параметр важен для выбора насоса, многие его считают одним из первых. Например, поверхностные насосы можно применять только для неглубоких источников и колодцев, а для водяных скважин используются только глубинные модели.
- Выбор осуществляется на основе того, каким будет планируемый расход воды, т. е. какой должна быть производительность насоса.
Как рассчитывают дебит
Чтобы получить искомую величину, нужно иметь исходные данные, в качестве которых служат показатели статического и динамического уровня, объема получаемой жидкости, высота столба. Формула зависит от типа расчетных операций.
Упрощенный расчет
Таким методом рассчитывается средний дебит скважины. Для получения точных сведений нужно будет воспользоваться иным способом. Но для частного дома упрощенного расчета вполне достаточно. Чтобы определить дебит скважины, нужно умножить интенсивность откачивания на высоту водного столба, а полученную величину разделить на разницу между динамическим и статическим уровнем.
Статическая отметка – 40 метров, динамическая – 35 м. Количество водный масс, перекачиваемых за 60 минут, указано на насосе, и составляет 2,5 куб/час. Тогда расчет производится следующим образом:
Удельный дебит
Если увеличить мощность насосного оснащения, дин. уровень станет ниже. Это приведет к тому, что дебит снизится. Именно поэтому для получения достоверных данных рассчитывают удельный дебит скважины. Показатель указывает на количество воды, выдаваемой при падении ее уровня на 1 метр. Процедура предполагает произведение двух замеров.
Если установить, что интенсивность водозабора равна V, а снижения отметки залегания воды в скважине v, то формула будет выглядеть следующим образом:
Цифровые индексы указывают на то, к какому замеру (первому или второму) относятся данные. На примере это выглядит так:
- Производятся два замера дебита скважины, а именно исходных данных.
- Замеряется интенсивность выкачки воды (допустим, она равна 3 кум/час).
- Оцениваются показатели уровней. Допустим, статические показатели уровня отличны от динамических на 7 м.
Процедуру повторяют, установив насос, производительность которого равна не 3, а 6 куб/час. В данном случае, предположим, разница между статикой и динамикой – 15 м. Тогда определяя дебит скважины, что это такое становится понятным из расчета:
Полученные данные более точны, но есть возможность произвести расчет, который будет максимально соответствовать реальным показателям, которые характерны для конкретной скважины.
Реальный дебит
Главное требование – отметка, на которой установлен насос, должна быть выше, чем аналогичный показатель для фильтровального пласта. Необходимо измерить, как глубоко от земли находится фильтровальная зона. При этом в формулу Дюпри включен показатель удельного дебита, который рассчитывается, как указано выше.
Кроме того, нужно знать величину статического уровня. Если эти данные имеются, то для расчета нужно высчитать разницу между ним и глубиной фильтрационной зоны, а полученную величину умножить на удельный дебит. В качестве примера можно использовать данные из предыдущего раздела.
В этом случае чтобы получить реальные значения дебита нужно сделать следующее:
Этот способ измерения дает более точные результаты, чем упрощенный. Однако он более трудоемкий, и не всегда применим. Нужен второй насос, которого под рукой можеть просто не оказаться. По-другому невозможно измерить удельные показатели, а значит, этот способ применить уже нельзя.
