Пластиковые трубы малого диаметра: Разбор и Виды

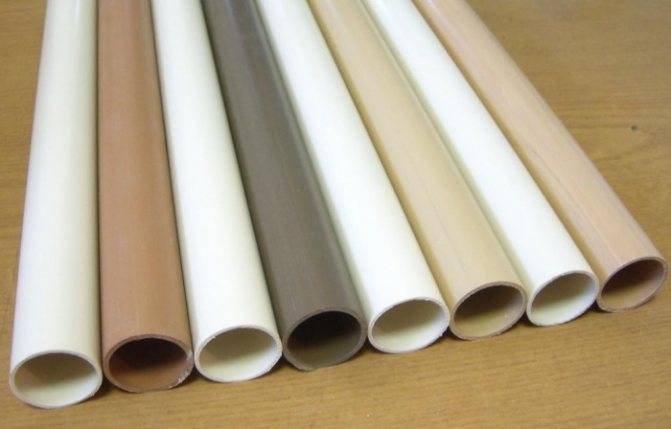

Назначение и характеристики пластиковых труб

Для обозначения трубных изделий из полипропилена в международном формате используются две буквы – РР. Этот материал производится химической промышленностью, для изготовления его используются термопластические полимеры.

Производятся указанные трубные изделия по определенному стандарту, который регламентирует размеры пластиковых труб и их характеристики.

Для примера можно привести некоторые данные и их соответствующие стандарты:

• Плотность материала по ГОСТ 15139 составляет 0,9 г/см3.
• Температура плавления, определенная ГОСТ 21553, достигает 149С.
• Удлинение материала при достижении предела текучести в соответствии с ГОСТ 11262 составляет около 50%.
• Предел прочности на разрыве регламентируется ГОСТ 11262, и может иметь значение 34-35 Н/мм2.
• Коэффициент линейного расширения по ГОСТ 15173 составляет 0,15 мм/мС.

Маркировка полипропиленовых труб

Как уже говорили, по наружному диаметру не определить на какое давление рассчитана труба. Мало того, определить тип материала тоже сложновато. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Она повторяется примерно каждый метр, так что не увидеть просто нереально.

На первом месте обычно ставят название фирмы или ее логотип. Безымянные трубы лучше не покупать. Но есть также опасность попасть на подделку, если фирма известная. Надо хорошо изучить логотип и покупать только при полном совпадении. Далее указывается такая информация:

• Материал, из которого изготовлена труба. Для полипропилена это PP. Также может указываться армирующий материал.
  • Если это алюминий стоит AL.
  • Стекловолокно — GF.
  • Композитный материал со стекловолокном — PPR-GF.
• Далее идет послойное перечисление материалов. Например, как на фото PP-R100/AL/PP-R100. Тут указывает и тип полипропилена. Могут стоять такие обозначения:
  • PP-R100. Это трубы для трубопроводов с температурой до 100 °C.
  • PP-B80. Трубы для канализации с температурой транспортируемой среды +70 °C.
  • PP-R80. Для холодного и горячего водоснабжения, температура до 100 °C.
• Размеры полипропиленовых труб в миллиметрах или дюймах (если это импортные). Указан сначала наружный диаметр, затем толщина стенки.
• Класс давления: PN10, PN20, PN25.
• Техническая информация, в которой закодировано рабочее давление. Тут указан класс SDR, который можно расшифровать по таблице ниже.
• Класс эксплуатации и рабочее давление. Классы эксплуатации полипропиленовых труб закодированы цифрой (смотрите в таблице). Указывается для отечественных труб. Они отражают область применения.
• Стандарт, согласно которому изготовлена продукция.

Так что нанесена полная информация, которая необходима для того, чтобы определиться с тем, где использовать и при каких условиях.

Описание поливинилхлорида

Трубы из этого материала имеют малую стоимость, если их сравнить с железными аналогами. Очень часто используют прозрачные трубы. Их могу использовать для того, чтобы создавать лабораторное оборудование и вентиляционные коммуникации.

Отметим то, что они не могут быть использованы, если температура превышает 100 градусов. Связано это с тем, что материал способен выделять при высоких температурах хлористый водород, а он вреден для здоровья окружающих.

Еще интересно то, что поливинихлорид отличается своей природной гладкостью и способностью отталкивать грязь. Трубы, которые сделаны из прозрачного материала, можно установить почти везде, так как имеют отличную гибкость.

Достоинства и недостатки

К преимуществам пластиковых труб можно отнести:

1. Срок эксплуатации, так как их можно использовать больше 50 лет.
2. Миниатюрные размеры и малый вес, благодаря чему трубы легко подвергаются транспортировке и погружаются для перевозки.
3. Удобство монтажа, так как проложить прозрачные поливинилхлоридные трубы сможет даже тот человек, который не имеет опыта работ укладки труб.
4. Малый уровень шума при эксплуатации, благодаря чему при функционировании системы почти не будет шума.
5. Безопасность и экологичность, ведь описанное изделие совершенно безопасно для человеческого здоровья, потому что не выделяет испарений и никак не подвергается взаимодействию с агрессивными химическими веществами.
6. Низкий уровень теплопроводности.
7. Удобство в обслуживании. Благодаря тому, что стенки труб прозрачные, их удобно осматривать, при этом не составит труда очистить их при необходимости.

Этапы создания ПВХ труб малого диаметра

Для того, чтобы создавать изделия из поливинихлорида, используют два главных способа – литье и экструдирование. Второй способ – это нагревание пластика и его продавливание через специальное отверстие в виде кольца.

Если же речь идет о способе литья, создание трубы можно разделить на несколько этапов:

1. Для начала производится заливка пластика в стандартную форму на центрифуге.
2. После этого центрифугу включают. Когда устройство начинает работать, материал распределяется по стенкам формы, и самое главное, что слой получается равномерным.
3. Когда материал остывает, получаются прозрачные трубки.

Отметим, что использовать прозрачные трубы для трубопровода не советуют, так как есть более подходящие образцы.

Особенности ПВХ труб

Они имеют такие особенности:

1. Для установки не потребуются специальные инструмента. Соединение производят при помощи холодной сварки. Еще трубы можно соединять при использовании резиновых манжет.
2. Трубы этого типа считают жесткими и для их соединения используют специальные фитинги, как и для использования металлических изделий. Именно по этой причине при создании проекта системы профессионалы берут расчеты как для стальных изделий.
3. Поливинилхлоридные изделия дают возможность делать и наружную, и внутреннюю прокладку коммуникаций. При этом при изготовлении наружной системы вы можете не беспокоиться о внешнем виде.
4. ПВХ изделия более дешевые. К примеру, пластиковые квадратные трубы часто используют для того, чтобы делать вентиляционные системы, и в этом случае они ничуть не хуже оцинкованных или металлических изделий.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

• на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
• трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
• трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
• широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

• трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
• средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
• 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

• внутренний. Это главная характеристика для подбора соединительных фитингов;
• наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

• d – искомый внутренний диаметр;
• Q – величина теплового потока в кВт;
• V – средняя скорость теплоносителя в метрах в секунду;
• dt – температурный диапазон;
• sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

• рулетка;
• ножницы для разрезания полипропилена;
• сварочный электроприбор;
• уголки;
• муфты;
• краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Сечение полипропиленовых фитингов

Говоря о полипропиленовом трубопроводе, нельзя не упомянуть фитинги, которые отвечают за соединение всех его звеньев и образуют повороты, изгибы и ответвления магистрали. Эти элементы обеспечивают наиболее точное соответствие, позволяя на практике реализовать любую схему отопления.

Сегодня на рынке представлена арматура, размеры которой варьируются в довольно широком диапазоне, что позволяет легко выбрать подходящий образец. Выбор внутреннего диаметра фитингов для полипропиленовых труб определяет условия эксплуатации, это может быть 20 или 50 мм.

Существует два типа фитингов — это с резьбовыми соединениями и без них. Резьбовые фитинги являются съемными и прочными. Тип его выбирается в зависимости от условий эксплуатации. Например, при подключении накопительного бака удобна резьбовая съемная застежка, а при подключении шланга – цельная.

Для отопления и водоснабжения

Проводить воду в дом можно несколькими способами:

• по земле;
• по вершине.

Для этой работы подходят модели, которые обладают внутренней окружностью от 16 до 75 мм.

Если работы по монтажу проводятся внутри здания, то лучше использовать изделие с внутренним диаметром от 12 до 32 мм в сечении. Фитинги для полипропиленовой трубы с характеристикой разреза в 2 — 4 см используются для холодной воды.

При планировании установки системы горячено водоснабжения стоит обратить внимание на продукцию с размером от 0,2 до 1 см. От правильного размера продукции напрямую зависит теплопроводность по всему зданию

Еще важно пронимать, что вода нагревается до высокой температуры, в среднем она составляет 100 градусов, поэтому лучше приобретать армированные модели

От правильного размера продукции напрямую зависит теплопроводность по всему зданию

Еще важно пронимать, что вода нагревается до высокой температуры, в среднем она составляет 100 градусов, поэтому лучше приобретать армированные модели

Для канализации

В последние годы большинство строителей при прокладке канализационных систем пользуются продукцией, которая сделана из полипропилена. Это обусловлено тем, что они имеют массу достоинств и высокую выносливость.

Для проектирования частных домов выбираются типы с внешним параметром от 32 — 75 мм, для внутренних работ 100 — 110 мм. В промышленных масштабах ставят трубки размером выше 1,10 см.

Для вентиляции

Раньше вентиляционную систему создавали из металлических конструкций, сегодня предпочитают полипропиленовый материал. Окружность их сечений варьируется от 1 до 3 см, если прокладываются магистрали для вентиляции здания.

Размеры внутренних ПВХ труб.

Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Рекомендуемые размеры для внутренней канализации:

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Назначение ПВХ трубы и основные характеристики.

Сфера применения данного материала зависит от его физических свойств. Не помешает узнать, что поливинилхлорид является одним из представителей группы термопластов, которые после термической обработки и даже при механических воздействиях сохраняют свою форму и целостность.

В процессе производства труб используется также этилен, стабилизированный хлор и присадки для улучшения свойств. Основным предназначением ПВХ труб является использование их в системе канализации. В зависимости от того, какая их толщина, определяется сфера использования и соответственно вид.

1. внутренняя канализация:
2. наружная;
3. напорная система;
4. самотечный слив.

Данная классификация относится к тем моделям, которые прошли соответствующую обработку. Лучшими техническими характеристиками обладает не пластифицированный поливинилхлорид PVC-U. Эксплуатационные свойства напрямую зависят от технических характеристик.

Что касается труб из ПВХ, то они характерны такими показателями:

• высокий уровень механической прочности, более того трехслойная технология изготовления и наружное гофрирование позволяет устанавливать ее глубоко;
• устойчивость к негативному влиянию агрессивной среды;
• идеально гладкая стенка изнутри, что предотвращает задержку твердых элементов;
• большое значение внутреннего давления, минимум 6 бар, а максимум 16;
• самая высокая температура стоков, которая допускается, равна +65 градусов Цельсия, а минимальная -10 градусов. Есть модели, выдерживающие +90 градусов, но если это кратковременно бывает;
• удельный вес 2 кг на погонный метр (показатель меняется в зависимости от толщины и диаметра);
• предел прочности равен 50 Мпа, а срок службы около 50 лет.

Размеры труб для внутренних и наружных систем.

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

• Dн — внешний диаметр трубы,
• d — внутренний диаметр,
• Dy — усредненный показатель просвета,
• b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

• 25 мм — стиральные машины, посудомойки,
• 30-47 мм — раковина в ванной, биде,
• 38-50 мм — кухонная кабинка, ванна или душ,
• 50 мм — разводка канализационной системы внутри здания,
• 70-86 мм — различные отводы от центрального стояка,
• 100-118 мм — унитаз, центральный стояк,
• 150-190 мм — участок от центрального стояка до городских канализационной системы,
• 200 мм — отвод стоков от бань (саун),
• 240-300 мм — отвод стоков из бассейнов,
• 300-1100 мм — городские канализационные магистрали.

Преимущества ПВХ материала.

Важно понимать, что ПВХ, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:

• Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
• Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
• Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
• Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
• Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
• Простота и возможность быстрого выполнения монтажных работ.

Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях – даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.

Источник

Принципы выбора

Существует ряд факторов, на который нужно обратить внимание при покупке пластиковых труб:

1. Показатель жесткости. От него зависит максимальная глубина укладки деталей под землю.
2. Внутренний диаметр, длина. От этих параметров зависит не только пропускная способность магистрали, но и максимально допустимое давление жидкости или газа.
3. Температурный режим для эксплуатации. Для отопительных систем не подойдет большинство разновидностей пластика из-за их низкой устойчивости к воздействию высоких температур.
4. Коэффициент температурного расширения. Нельзя покупать детали впритык. Во время перепадов температур, это может привести к нарушению герметизации стыков, появлению протечек.

Нельзя забывать, что от выбора правильного диаметра зависит производительность, долговечность трубопровода.

Классификация труб из полимеров

Из-за назначения пластиковых труб, они разделяются на несколько видов, которые регламентируются ГОСТом.

Чтобы точно определиться с выбором изделий для структуры полипропиленовых коммуникаций, необходимо ознакомиться с их основными разновидностями, которые отличаются по следующим параметрам.

По сырьевому составу

Тип пластиковых труб может зависеть от качественных характеристик сырья, применяемого для изготовления готовой продукции. На особенности химического состава главным образом влияют различные модифицирующие добавки, усиливающие определенные свойства материала.

Исходя из разновидности исходного сырья различают несколько марок пластика:

• ППР – изделия с такой маркировкой производятся из рандом-сополимера и обладают сверх-высокой устойчивостью к механическим воздействиям. Они также хорошо переносят значительные изменения температур, от – 170 до + 1400 градусов. Наиболее востребованными размерами труб из пластика ППР являются диаметры от 16 до 110 мм. Благодаря устойчивости к ударам, они часто применяются для создания систем бытовых коммуникаций.
• РРВ – данный тип сырья отличается строением молекулярной структуры, которая состоит из отдельных элементов сополимеров, чередующихся в заданном порядке. Благодаря особой структуре, материал обладает значительными качествами прочности и успешно противостоит ударным воздействиям. Трубы из РРВ применяют для отопления «теплый пол», а также для снабжения домов холодной водой.
• РРН – из этого полимера изготовляют преимущественно трубы среднего и большого диаметра, так как материал обладает низкими показателями плавления и подходит для вентиляции, холодных жидкостей или канализации. Его получают с помощью модификаторов – антипиренов и антистатиков.
• РРs – универсальный вид пластика, который называется полифенилсульфид. Материал относится к самому высокому классу полимеров, так как обладает высокой износостойкостью, а также улучшенными параметрами прочности и устойчивости к нагреванию. Широкая сфера применения труб марки РРs позволяет разнообразить ассортимент диаметров изделий от 20 до 1200 мм.

По показателю давления

Кроме химического состава полипропилена, на его сопротивление давлению оказывают различные варианты армирования и толщины оболочки.

В зависимости от структуры труб различают несколько видов их маркировки:

• N20 – для снабжения зданий водой разной температуры наиболее часто используют трубы именно с этим показателем, означающим давление на стенку трубы в 2,0 МПа. Выполняются с внешним диаметром в пределах 16 – 110 мм, а внутренним – 10.6 – 73.2 мм.
• N10 – обладает показателем давления до 1,0 Мпа, с толщиной стенки труб 1,9 – 10 мм. Применяется для обустройства системы «теплый пол» и снабжения водой с максимальным нагревом до +45 градусов.
• PN16 – выдерживает давление жидкостей на оболочку трубы до 1,6 МПа. Иногда используется для водоснабжения, при этом горячей — не выше +60 градусов.
• N25 – обладает многослойной структурой волокна и защитным покрытием из алюминиевой фольги. Благодаря сложному строению, обладает показателем давления в 2,5 МПа, стойкостью к нагреванию и механическим воздействиям. Применяется для снабжения зданий горячей водой и отоплением до +95 градусов.

Диаметр

Одной из важнейших характеристик является их диаметр. Во время выбора описываемых изделий необходимо учитывать, что они имеют наружное и внутреннее диаметральное сечение.

Следует отметить, что российские производители за основной параметр принимают наружный диаметр. Если необходимо создать систему водоснабжения или канализации внутреннего назначения, обычно применяются изделия, имеющие небольшой диаметр. Минимальное значение может составлять 16 мм, а максимальное – 50 мм.

Если создаются магистрали для проведения питьевой воды, применяются изделия с большим диаметром.

Требования ГОСТ

Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.

Внешний вид труб ПЭ80

Основные параметры:

Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа;
Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут;
Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности

Это важное отличие труб водопровода от изделий для газопроводов и т. д.;
В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350;
При нагреве максимально допустимое изменение длины – 3%

Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные;
Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены.

Таблица диаметров и ее пояснение (в качестве таблица я возьму — http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)

SDR полимерных труб

SDR – еще один важный показатель полимерных изделий. Это нелинейная характеристика, которая определяет отношение наружного диаметра патрубка к толщине пластиковых стенок. Естественно, что SDR труб для газа может быть гораздо большим, чем у проводников водоснабжения.

Отношение SDR

В зависимости от потребностей, этот показатель может иметь отношение от 41 до 6. Например, у трубы с диаметром 1000 мм и минимально допустимой толщиной стенки 25, будет отношение 40. У полиэтилена высокой плотности отношение выдерживается в пределах 15–20. По SDR специалисты рассчитывают максимальное давление, которое допустимо в системе водоснабжения при температуре 20 градусов (для холодной воды) и 40 градусов (для горячей).

Почему это соответствие параметров так важно? Высокий показатель SDR говорит о хорошей проходимости, но тонкости стенок. Тогда, как низкий SDR является признаком низкой проходимости, но высокой прочности и плотности отводов

Есть еще один способ, как рассчитать SDR. Для него используется формула:

SDR = 2S + 1

Здесь S – коэффициент серии. Является стандартным показателем, который определяется по таблице типовых размеров. Для расчета используется параметрический ряд R10.

Общие рекомендации по подбору труб ПВХ для канализации

• Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
• По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
• Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.

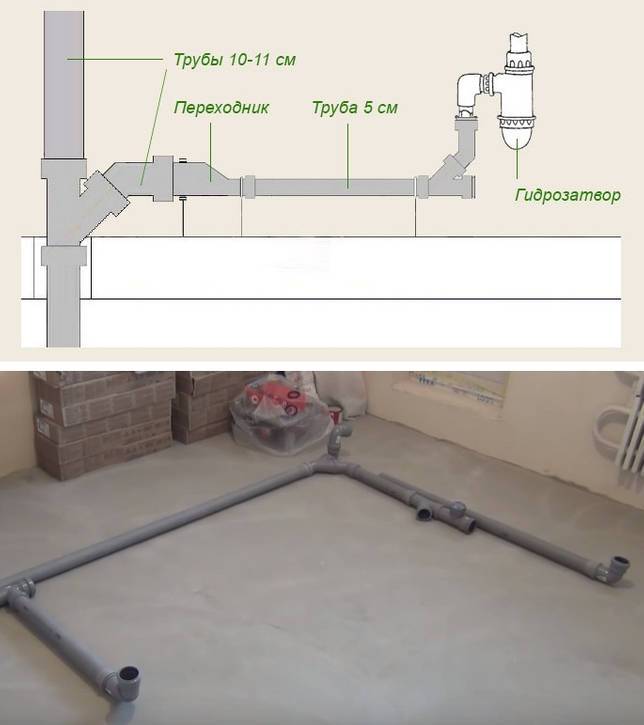

Составление схемы канализации и предварительная раскладка труб помогут избежать ошибок при монтаже

Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.

Перечень используемых фитингов

Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.

Таблица 2. Перечень элементов для монтажа труб.

Наименование элемента	Краткое описание
Тройник 110×110 мм	Самый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу.
Редукция 110×50 мм	Специальный элемент для подключения к трубам диаметром 110 мм труб 50 мм.
Отводы	Колена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°.
Тройники	Соединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные.
Ревизия	Монтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки.
Заглушки	Устанавливаются на торцах, подбираются под диаметры трубопроводов.

Цены на различные виды фитингов для канализационных труб

Фитинги для канализационных труб

Способы соединения канализационных труб

Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.

Таблица 3. Способы соединения труб.

Метод соединения	Краткое описание особенностей технологии
Раструб	Самое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно.
Фланец	Довольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения.
Муфта, поворот, треугольник	Соединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще.

В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.

Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.

• Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
• Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены

Технология производства

Способов производства пластиковых труб много: формование методом экструзии, литье под давлением, экструзионно- и инжекционно-выдувной, компрессионное формование.

Для безнапорных сетей применяют спиральновитые двухслойные трубы: на вращающийся барабан навивают непрерывно производимый профиль и одновременно сваривают между собой слои гофры.

Для производства гофрированных пластиковых конструкций для напорных трубопроводов применяют метод двухшнековой экструзии: одновременно производятся гладкая внутренняя и волнистая наружная стенки и соединяются «горячим» методом в единую конструкцию. После соединения между наружным и внутренним слоями образуются полости, заполненные воздухом.

Трубы с гладкими стенками производят литьем под давлением.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

• Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
• Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
• Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
• Инертность к химическим веществам и коррозионному воздействию.
• Доступная цена элементов трубопровода.

Разновидности ПП труб

Благодаря различным конструкциям, полипропиленовые стояки могут быть:

• цельными;
• армированными.

Сфера применения зависит от материала изготовления продукта. Маркировка элементов отображает их технические характеристики.

1) Стекловолокно; 2) Алюминий; 3) Без армировки

К цельным относятся изделия с элементами маркировки:

1. PN10. Отличаются тонкими стенками, небольшой массой. Используются в холодном водоснабжении с температурой среды до +20 °С (в отдельных случаях – до +45 °С) при давлении 1 тыс. кПа – 10 атмосфер.
2. PN20. Применяются при обустройстве магистралей для горячей воды (температура до +80 °С). Качественно функционируют при давлениях до 20 атмосфер.

К этому виду принадлежат детали для монтажа канализационных конструкций.

Отличаются:

• устойчивостью к воздействию коррозии и температур;
• гладкой внутренней поверхностью;
• лёгкостью монтажа;
• длительным сроком эксплуатации;
• широтой сортамента.

До армированных относятся детали с маркировкой PN25. Используются в системах горячего водоснабжения и отопления. Благодаря наличию слоя из фибро- или стекловолокна, фольги из алюминия изделия отличаются высокой прочностью и невысоким коэффициентом теплового расширения. Качественно функционируют при температуре среды до +95 °С при давлении не больше 25 атмосфер.
