Откатные ворота: плюсы и минусы
Самый популярный тип ворот на загородном участке, откатной, заслужил признание не только эффектным внешним видом, но и своей практичностью. Откатные ворота удобны, механизм их действия понятен, срок службы большой. Но кроются в конструкции и некоторые минусы.
Сплошные плюсы…
К безусловным плюсам откатных (сдвижных) ворот можно отнести следующие.
Прежде всего сама их конструкция оптимизирует пространство загородного двора, так как при открывании их полотна не занимается ни метра полезной площади ни спереди, ни с «тыла». Особенно это ценят автолюбители, которые могут подогнать машину вплотную к воротам, не рискуя, что авто помешает открыть их.
Для большинства регионов России актуально и другое свойство конструкции откатных ворот: снежные заносы и сугробы не являются препятствием для их беспрепятственного открывания. Таким образом, ограничением для въезда-выезда автомобиля зимой может оказаться только его проходимость.
Кстати, насчет «проходимости», т. е. пропускной способности сдвижных ворот. Она зависит от их типа: если ворота консольные, никаких препятствий, кроме ширины проема, для въезда не существует. Здесь откатный механизм с его комплектующими — консольными направляющими, роликами, мотором, противовесом и т. п. размещен вдоль забора. Другое дело — подвесная конструкция, где консоль представляет собой балку, установленную над проемом ворот, по которой створка перемещается на (каретках). То есть по высоте въезд ограничен этой балкой.
…И немножко минусов
Впрочем, не лишена недостатков и консольная конструкция, но не столько эксплутационных, сколько монтажных – ввиду сложности ее сооружения (котлован под фундамент, заливка его бетоном в связке с арматурой, отладка механизма).
Кроме того, все это устройство предусматривает наличие довольно большого свободного пространства сбоку от ворот, вдоль забора: котлован шириной как минимум 1,5 м и длиной 3-5 м – в зависимости от ширины ворот. То есть калитку с этой стороны уже не сделать. Трудоемкость монтажа консольных ворот обуславливает и их высокую цену – как минимум на 20% больше, чем, скажем, на распашные ворота (при условии, что и те, и другие снабжены автоматикой).
В принципы откатные ворота в обслуживании неприхотливы и не требуют регулярного обслуживания (смазки, регулировки). Но за электроприводом все-таки придется время от времени послеживать.
Но все недостатки откатных ворот в полной мере компенсируются их чрезвычайной функциональностью: площадью полезного пространства, удобством въезда-выезда, когда ничто не препятствует полному обзору для водителя, а также еще одним удобством, о котором почему-то забывают. Имеется в виду отсутствие необходимости устанавливать на воротах замок. Электромеханический привод служит отличным запором от несанкционированного проникновения через ворота.
Подключение электрооборудования и автоматики
Для того, чтобы ворота не приходилось открывать и закрывать вручную, ставим электропривод с дистанционным управлением.
Перед установкой такого привода нужно проложить питающий электрокабель. Сечение жил провода рекомендуем брать с запасом прочности. Глубина траншеи под кабель составляет 50 см. На дне траншеи делаем песчанную подсыпку толщиной в 10 см и уплотняем ее. Кабель лучше прокладывать в футляре, желательно избегать крутых углов.
Установка электрокабеля в футляре позволит защитить кабель, и в дальнейшем производить ремонт без раскопки в случае его повреждения.
После прокладки проводов, обязательно составьте схему с привязками трассировки к зданию или другим постоянным сооружениям.
С помощью проложенного кабеля можно запитать не только привод и сенсоры автоматики, но и подключить камеру слежения.
Теперь устанавливаем электропривод и подключаем датчики.
Электропривод для откатных ворот
Финальным действием будет подключение электричества с итоговой наладкой оборудования.
Как вы уже поняли, установка откатных ворот процесс довольно-таки сложный и, по возможности, его лучше доверить специалистам. Но если вы решили все сделать своими руками, то наша пошаговая инструкция вам обязательно пригодится.
Какими бы советами Вы дополнили наш обзор?
Монтаж верхнего ограничителя и концевого ролика
В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.
По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.
Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.
Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.
Монтаж верхнего и нижнего уловителя своими руками
В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.
Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.
Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.
Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.
Консольные ворота
В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.
Откатные ворота в современном стиле
Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов
Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.
Рис. 3. Схема консольных ворот
Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом
Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом
Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.
Эффектные откатные ворота
Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.
Ворота – важный элемент архитектурного ансамбля вашего домовладения
Стильные современные откатные ворота
Схемы и чертежи сдвижных ворот без автоматики
Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.
- Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
- Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
- Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
- Правая колёсная группа
- Левая колёсная группа
- Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
- Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
- Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
- Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
- Уровень земли (асфальт, брусчатка)
- Длинный швеллер приварен к нижней балке воротной рамы
- Электропривод (опционально)
- Зубчатая рейка для сцепления с маховиком электропривода
- Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
- Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
- Забор из профильной трубы 60х40 или 40х25
- Большие и прочные петли
- Петли для калитки. Также должны быть очень прочными
На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.
Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.
Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.
Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.
При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации
Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме. Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже

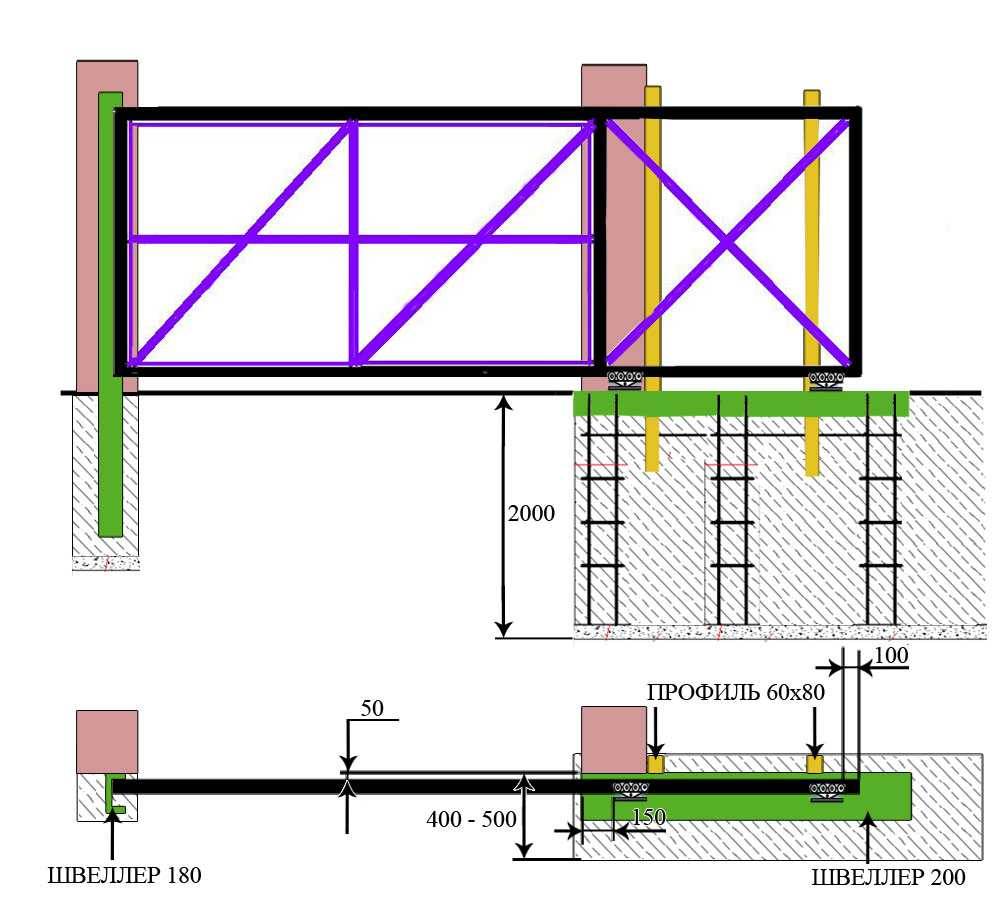

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.
Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.
Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.
В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.
Достоинства и недостатки
К достоинствам откатных ворот следует отнести:
- мягкий, плавный и почти бесшумный ход створки;
- долговечность, высокая ремонтопригодность;
- легкость управления, возможность применять разные способы подачи команд на движение и остановку створки;
- простота конструкции;
- устойчивость ко всем погодным проявлениям;
- нет нужды расчищать снег в зимнее время для движения створки.
Недостатки:
- необходимость укрепления столбов, ограничивающих проем ворот (обычно их бетонируют);
- необходимость освобождать место для движения створки, иногда приходится выравнивать площадку и делать дополнительную подсыпку подушки из ПГС;
- требуется периодическая очистка роликов и направляющих от грязи, мелкого мусора и других помех.
Установка ворот
Определите и обозначьте линию движения ворот
Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.
Определение границ положения роликовых опор
От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.
Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.
Регулировка горизонтального положения щита и положения роликовых опор
Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.
- Снимаем полотно откатных ворот с роликовых опор.
- Снимаем роликовые опоры с регулировочных площадок.
- Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
- Крепим роликовые опоры на регулировочные площадки.
- Задвигаем полотно откатных ворот на роликовые опоры.
- Устанавливаем ворота в закрытом положении.
- Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).
*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.
Подготовка к постройке: чертежи, эскизы, размеры
Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:
- определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
- решить, какими ворота будут по высоте;
- узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
- рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
- исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
- узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.
Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.
Роликовый механиз должен выдерживать створки, которые имеют немалый вес
Составление чертежей
Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.
В чертеже нужно указывать размеры конструкции
Размеры полотна
Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:
- размеры автотранспорта, который будет въезжать на участок;
- угол въезда автомобилей;
- свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.
Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.
Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль
Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.
Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.
Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.
Другие варианты изготовления ворот
Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.
С учетом уровня механизации выделяют такие варианты:
- Ручной откат.
- Автоматизированный откат.
Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
Фотоэлементы р5103 схема подключения. СТАТЬЯ №8 — Ответ на вопрос
Датчики для ворот. Монтаж фотоэлементов.
Фотоэлементы или датчики для ворот относятся к устройствам безопасности, их основное предназначение – избежать закрывания створки ворот в момент нахождения в проеме препятствия (например, автомобиля, человека или другого предмета). Многие воспринимают фотоэлементы как средство от травматизма людей. Но это справедливо больше к автоматическим шлагбаумам, удар от опускающейся по инерции стрелы может привески к сотрясению мозга (если он есть). В случае откатных, распашных или секционных ворот мы не сталкивались со случаями травматизма, так как скорости движения створок не высокие (10-20см в секунду), да и усилие на двигателе обычно ограничивается платой управления, а некоторые модели имеют функцию обнаружения препятствий. Скорость настолько невысока, что Вы можете спокойно отойти, что бы не препятствовать движению ворот. На практике что бы попасть под движущиеся ворота, желательно специально лечь на пути их следования. Но даже в таком случае грамотно настроенная аппаратура по усилию не должна привести к травмам.
В принципе вся автоматика для ворот может работать как с фотоэлементами, так и без. Так нужны ли они?
Нужны. Стоимость их невысока и не превышает двадцати-тридцати долларов. Представьте себе, что Вы вынуждено остановились в проеме ворот из-за препятствия, а ворота начали закрываться из-за включенной функции автоматического закрывания, случайного нажатия на кнопку пульта Вами или Вашими родственниками, коллегами. Как результат – поврежденное крыло, дверь или бампер, ремонт с покраской которого легко потянет на суму не меньше сотни долларов.
Подключить фотоэлементы совсем не сложно. Подключение производится согласно стандартной схемы подключения оборудования, которая предоставляется Вам при покупке. Один из фотоэлементов представляет собой передатчик (по сути – инфракрасный фонарик), а второй – приемник (инфракрасный). Передатчик подключается двужильным проводом к плате управления. Приемник имеет четыре или пять контактов, два из которых питание и два на прием и передачу сигнала от платы. При появлении препятствия инфракрасный луч разрывается и фотоэлемент через реле прерывает подачу минусового сигнала на плату. Для подключения датчиков для ворот лучше всего использовать многожильный провод в круглой оболочке сечением 0,5 или 0,75мм с разноцветными жилами, это поможет не спутать между собой провода (двухжильный для передатчика и четырехжильный для приемника). Не следует вместо четырехжильного использовать два провода по 2 жилы, так как очень часто даже специалисты путают между собой провода, что приводит к порче фотоэлементов или платы управления двигателем. Также не следует использовать более толстый провод- с ним неудобно работать, он не проходит в стандартные разъемы и высокий риск замыкания на контактной колодке фотоэлемента.
Где устанавливать датчики безопасности для ворот? Фотоэлементы могут размещаться как со стороны улицы, так и со стороны двора. Возможны варианты с установкой нескольких пар фотоэлементов (одни снаружи, другие внутри). Как правило, фотоэлементы безопасности устанавливают на высоте около 50 см (на высоте бампера).
Датчики для ворот также можно крепить как на несущих столбах, так и на отдельных металлических стойках, изготовленных из квадратной профильной трубы.
Вариант крепления фотоэлементов на кирпичном столбе, изготовленного из кирпича «рваный камень».

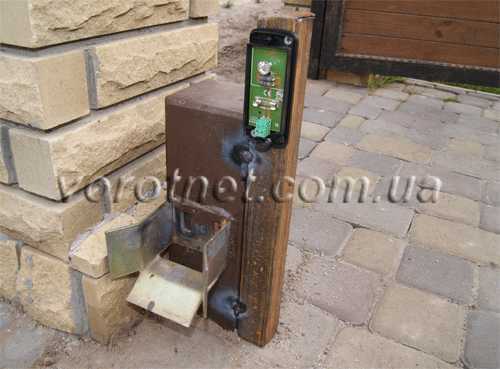

Монтаж фотоэлементов (датчиков для ворот) на металлическую стоечку.
Вариантов масса- все зависит от Вашей фантазии. Желательно, что бы фотоэлементы были размещены на одной высоте, смотрели «друг на друга». Нельзя допускать ситуации, когда один фотоэлемент установлен снаружи, а другой изнутри – тогда при движении ворот произойдет пересечение воротами инфракрасного луча и остановка или открытие ворот.
У Вас может возникнуть ситуация, когда при пересечении луча фотоэлементов откатные ворота закрываются (вместо открывания). Все дело в заводской настройке привода для откатных ворот – левосторонней или правосторонней. В таком случае необходимо изменить настройку (в зависимости от модели это делается выбором функции, микропер
les66.ru
Подбор системы автоматизации
При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики
Для этого важно учитывать габариты и вес конструкции:
- Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
- Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
- В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.
Также особое внимание уделяется другим параметрам оборудования:
- Наличию опции регулировки температуры для функционирования на морозе.
- Поддержке изменения скорости движения створки.
- Наличию в комплектации резервных источников питания.
Проектирования конструкции
Проектирования конструкции ворот
Чтобы откатные ворота получились прочными, необходимо правильно спроектировать их. Ниже мы рассмотрим, каким должны быть размеры полотна с чертежами и схемами.
Размеры полотна
Размеры полотна теоретически могут быть любыми, однако следует помнить важное правило — ширина ворот складывается не только из самого заграждения, но и из противовеса. В идеале длина противовеса должна составлять 40-50% длины основных ворот
Например, в случае ворот на 4 метра придется сделать 2 дополнительных метра противовеса. На практике ширина ворот делается 3-4 метра плюс 1,5-2 метра противовеса — этого будет достаточно для въезда легковых машин.
Также нужно помнить следующие моменты:
- Высота ворот также может быть любой, хотя на практике их делает делают двухметровыми. Монтаж нужно делать таким образом, чтобы между землей и воротной конструкцией оставалось небольшое расстояние в пределах 5-10 сантиметров.
- Расстояние между столбами должно быть чуть меньше, чем ширина воротного полотна (оптимальный вариант на 15-20 сантиметров). Такая поправка делается для того, чтобы в закрытом виде между воротами и опорами не появилась щель, через которую внутренний двор может хорошо просматриваться.
Чертежи и схемы
Детальные чертежи и схемы с пояснениями для откатных ворот можно найти на специальных строительных сайтах, а также у нас. Ниже мы привели несколько популярных чертежей, на основании которых можно собрать хорошие устойчивые ворота для своего участка.
Конструкция и устройство ворот с откатным механизмом
Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:
- Каркас для откатного полотна.
Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.
Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.
Полотно для передвижения.
Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.
Несущая балка для ворот.
Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.
В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.
Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
Ролики для перемещения полотна.
Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.
Фундамент.
Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.
Держатели, препятствующие раскачиванию ворот.
Автоматические элементы и зубчатая рейка.
Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.
Как сделать откатные ворота
Раньше сдвижные ворота, автоматически открывающие проезд транспорту, встречались только на промышленных предприятиях. На въездах во дворы частных домов повсеместно стояли традиционные распашные створки, поскольку в продаже не было исполнительных механизмов и автоматики. Разные самодельные устройства, придуманные домашними умельцами, не в счет. Сейчас готовый комплект оборудования можно купить за сравнительно небольшие деньги, а установкой заняться самостоятельно. Остается лишь понять, как сделать из набора деталей откатные ворота своими руками, о чем мы и расскажем далее.
Виды откатных ворот
Сделать собственными силами откатные ворота не так и сложно, главное — подобрать подходящий тип механизма для ворот и грамотно составить чертежи, предусмотрев каждую мелочь.
Механизмы могут быть трех видов:
- навесные;
- на роликах;
- на рельсах.
Принципиальной разницы между устройством ворот с различными видами механизмов нет, различие состоит только в техническом обустройстве. Откатные ворота также делятся по типу привода. Возможна установка автоматических приводов или ручных.
Схема автоматики откатных ворот
Ворота с приводом ручным придется отталкивать в сторону силой рук, а с автоматическим приводом — с использованием пульта ДУ.
